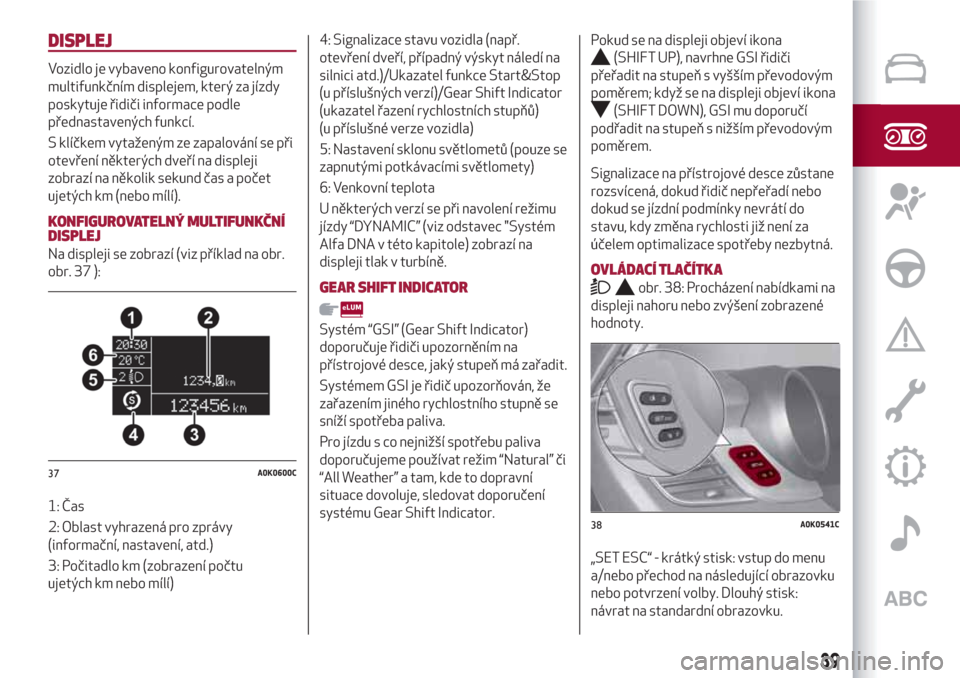

DISPLEJ
Vozidlo je vybaveno konfigurovatelným
multifunkčním displejem, který za jízdy
poskytuje řidiči informace podle
přednastavených funkcí.
S klíčkem vytaženým ze zapalování se při
otevření některých dveří na displeji
zobrazí na několik sekund čas a počet
ujetých km (nebo mílí).
KONFIGUROVATELNÝ MULTIFUNKČNÍ
DISPLEJ
Na displeji se zobrazí (viz příklad na obr.
obr. 37 ):
1: Čas
2: Oblast vyhrazená pro zprávy
(informační, nastavení, atd.)
3: Počitadlo km (zobrazení počtu
ujetých km nebo mílí)4: Signalizace stavu vozidla (např.
otevření dveří, případný výskyt náledí na
silnici atd.)/Ukazatel funkce Start&Stop
(u příslušných verzí)/Gear Shift Indicator
(ukazatel řazení rychlostních stupňů)
(u příslušné verze vozidla)
5: Nastavení sklonu světlometů (pouze se
zapnutými potkávacími světlomety)
6: Venkovní teplota
U některých verzí se při navolení režimu
jízdy “DYNAMIC” (viz odstavec "Systém
Alfa DNA v této kapitole) zobrazí na
displeji tlak v turbíně.
GEAR SHIFT INDICATOR
Systém “GSI” (Gear Shift Indicator)
doporučuje řidiči upozorněním na
přístrojové desce, jaký stupeň má zařadit.
Systémem GSI je řidič upozorňován, že
zařazením jiného rychlostního stupně se
sníží spotřeba paliva.
Pro jízdu s co nejnižší spotřebu paliva
doporučujeme používat režim “Natural” či
“All Weather” a tam, kde to dopravní
situace dovoluje, sledovat doporučení
systému Gear Shift Indicator.Pokud se na displeji objeví ikona
(SHIFT UP), navrhne GSI řidiči
přeřadit na stupeň s vyšším převodovým
poměrem; když se na displeji objeví ikona
(SHIFT DOWN), GSI mu doporučí
podřadit na stupeň s nižším převodovým
poměrem.
Signalizace na přístrojové desce zůstane
rozsvícená, dokud řidič nepřeřadí nebo
dokud se jízdní podmínky nevrátí do
stavu, kdy změna rychlosti již není za
účelem optimalizace spotřeby nezbytná.
OVLÁDACÍ TLAČÍTKA
obr. 38: Procházení nabídkami na
displeji nahoru nebo zvýšení zobrazené
hodnoty.
„SET ESC“ - krátký stisk: vstup do menu
a/nebo přechod na následující obrazovku
nebo potvrzení volby. Dlouhý stisk:
návrat na standardní obrazovku.
37A0K0600C
38A0K0541C
39
Page 42 of 216

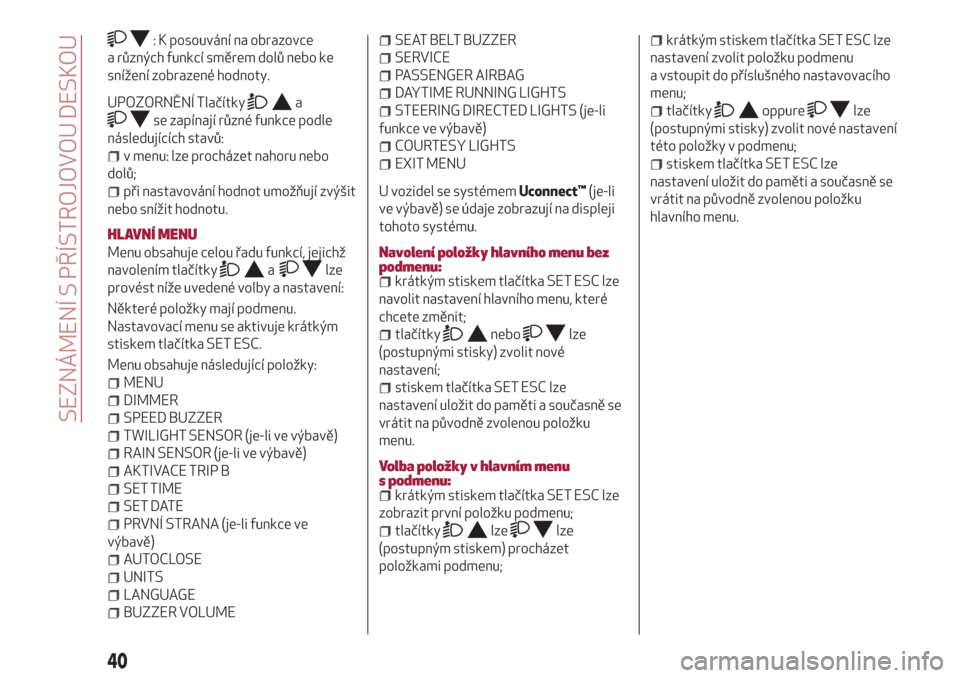

: K posouvání na obrazovce
a různých funkcí směrem dolů nebo ke
snížení zobrazené hodnoty.
UPOZORNĚNÍ Tlačítkya
se zapínají různé funkce podle
následujících stavů:
v menu: lze procházet nahoru nebo
dolů;
při nastavování hodnot umožňují zvýšit
nebo snížit hodnotu.
HLAVNÍ MENU
Menu obsahuje celou řadu funkcí, jejichž
navolením tlačítky
alze
provést níže uvedené volby a nastavení:
Některé položky mají podmenu.
Nastavovací menu se aktivuje krátkým
stiskem tlačítka SET ESC.
Menu obsahuje následující položky:
MENU
DIMMER
SPEED BUZZER
TWILIGHT SENSOR (je-li ve výbavě)
RAIN SENSOR (je-li ve výbavě)
AKTIVACE TRIP B
SET TIME
SET DATE
PRVNÍ STRANA (je-li funkce ve
výbavě)
AUTOCLOSE
UNITS
LANGUAGE
BUZZER VOLUME
SEAT BELT BUZZER
SERVICE
PASSENGER AIRBAG
DAYTIME RUNNING LIGHTS
STEERING DIRECTED LIGHTS (je-li
funkce ve výbavě)
COURTESY LIGHTS
EXIT MENU
U vozidel se systémemUconnect™(je-li
ve výbavě) se údaje zobrazují na displeji
tohoto systému.
Navolení položky hlavního menu bez
podmenu:
krátkým stiskem tlačítka SET ESC lze
navolit nastavení hlavního menu, které
chcete změnit;
tlačítkynebolze
(postupnými stisky) zvolit nové
nastavení;
stiskem tlačítka SET ESC lze
nastavení uložit do paměti a současně se
vrátit na původně zvolenou položku
menu.
Volba položky v hlavním menu
s podmenu:
krátkým stiskem tlačítka SET ESC lze
zobrazit první položku podmenu;
tlačítkylzelze
(postupným stiskem) procházet
položkami podmenu;
krátkým stiskem tlačítka SET ESC lze
nastavení zvolit položku podmenu
a vstoupit do příslušného nastavovacího
menu;
tlačítkyoppurelze
(postupnými stisky) zvolit nové nastavení
této položky v podmenu;
stiskem tlačítka SET ESC lze
nastavení uložit do paměti a současně se
vrátit na původně zvolenou položku
hlavního menu.
40
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 43 of 216

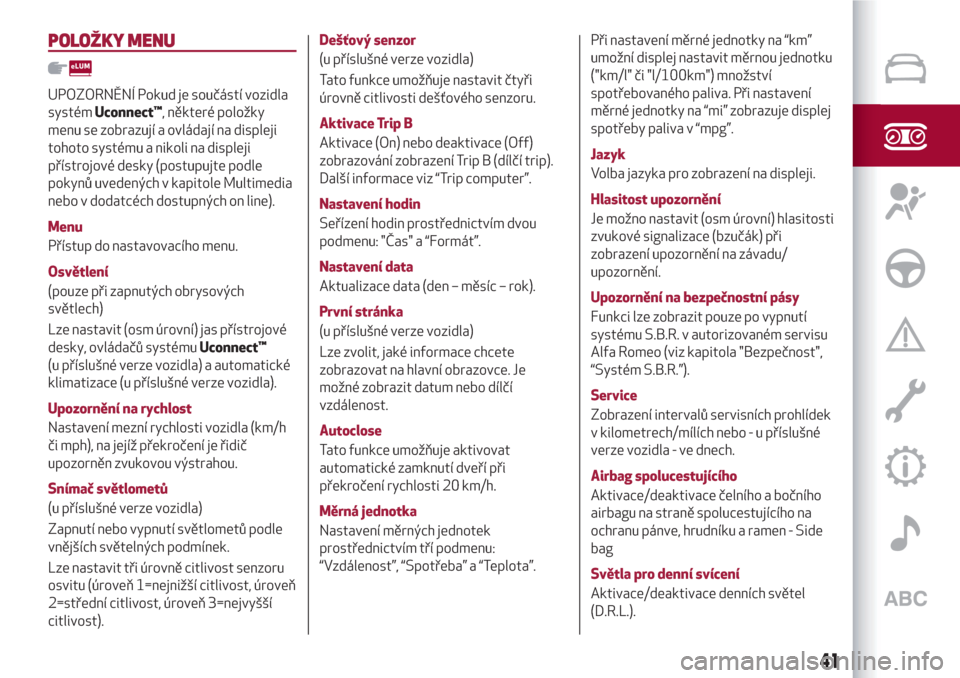

POLOŽKY MENU
UPOZORNĚNÍ Pokud je součástí vozidla
systémUconnect™, některé položky
menu se zobrazují a ovládají na displeji
tohoto systému a nikoli na displeji
přístrojové desky (postupujte podle
pokynů uvedených v kapitole Multimedia
nebo v dodatcéch dostupných on line).
Menu
Přístup do nastavovacího menu.
Osvětlení
(pouze při zapnutých obrysových
světlech)
Lze nastavit (osm úrovní) jas přístrojové
desky, ovládačů systémuUconnect™
(u příslušné verze vozidla) a automatické
klimatizace (u příslušné verze vozidla).
Upozornění na rychlost
Nastavení mezní rychlosti vozidla (km/h
či mph), na jejíž překročení je řidič
upozorněn zvukovou výstrahou.
Snímač světlometů
(u příslušné verze vozidla)
Zapnutí nebo vypnutí světlometů podle
vnějších světelných podmínek.
Lze nastavit tři úrovně citlivost senzoru
osvitu (úroveň 1=nejnižší citlivost, úroveň
2=střední citlivost, úroveň 3=nejvyšší
citlivost).Dešťový senzor
(u příslušné verze vozidla)
Tato funkce umožňuje nastavit čtyři
úrovně citlivosti dešťového senzoru.
Aktivace Trip B
Aktivace (On) nebo deaktivace (Off)
zobrazování zobrazení Trip B (dílčí trip).
Další informace viz “Trip computer”.
Nastavení hodin
Seřízení hodin prostřednictvím dvou
podmenu: "Čas" a “Formát”.
Nastavení data
Aktualizace data (den – měsíc – rok).
První stránka
(u příslušné verze vozidla)
Lze zvolit, jaké informace chcete
zobrazovat na hlavní obrazovce. Je
možné zobrazit datum nebo dílčí
vzdálenost.
Autoclose
Tato funkce umožňuje aktivovat
automatické zamknutí dveří při
překročení rychlosti 20 km/h.
Měrná jednotka
Nastavení měrných jednotek
prostřednictvím tří podmenu:
“Vzdálenost”, “Spotřeba” a “Teplota”.Při nastavení měrné jednotky na “km”
umožní displej nastavit měrnou jednotku
("km/l" či "l/100km") množství
spotřebovaného paliva. Při nastavení
měrné jednotky na “mi” zobrazuje displej
spotřeby paliva v “mpg”.
Jazyk
Volba jazyka pro zobrazení na displeji.
Hlasitost upozornění
Je možno nastavit (osm úrovní) hlasitosti
zvukové signalizace (bzučák) při
zobrazení upozornění na závadu/
upozornění.
Upozornění na bezpečnostní pásy
Funkci lze zobrazit pouze po vypnutí
systému S.B.R. v autorizovaném servisu
Alfa Romeo (viz kapitola "Bezpečnost",
“Systém S.B.R.”).
Service
Zobrazení intervalů servisních prohlídek
v kilometrech/mílích nebo - u příslušné
verze vozidla - ve dnech.
Airbag spolucestujícího
Aktivace/deaktivace čelního a bočního
airbagu na straně spolucestujícího na
ochranu pánve, hrudníku a ramen - Side
bag
Světla pro denní svícení
Aktivace/deaktivace denních světel
(D.R.L.).
41
Page 44 of 216

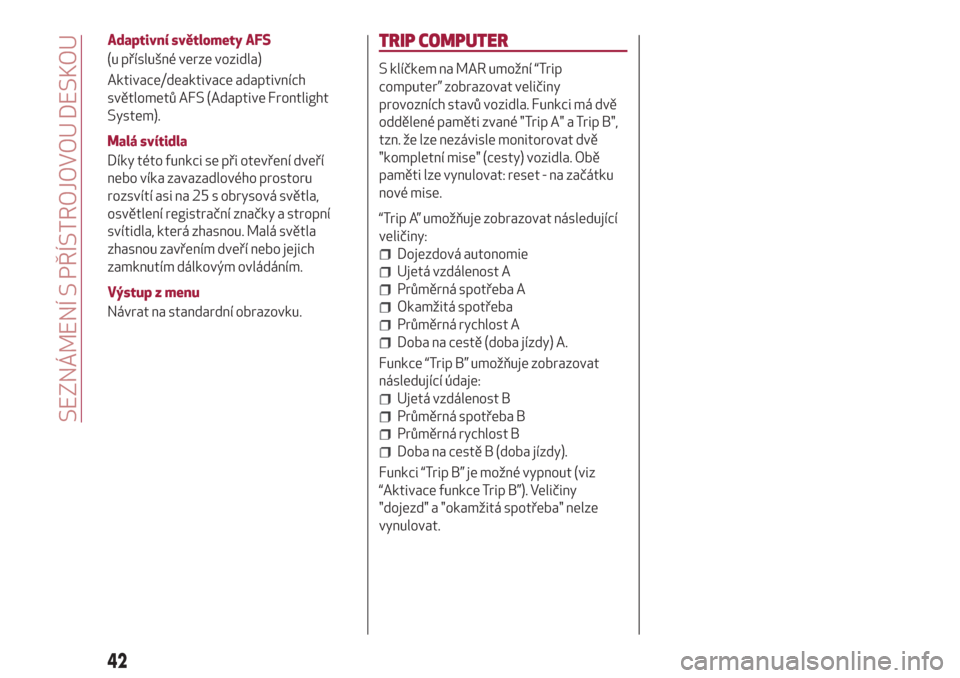

Adaptivní světlomety AFS
(u příslušné verze vozidla)
Aktivace/deaktivace adaptivních
světlometů AFS (Adaptive Frontlight
System).
Malá svítidla
Díky této funkci se při otevření dveří
nebo víka zavazadlového prostoru
rozsvítí asi na 25 s obrysová světla,
osvětlení registrační značky a stropní
svítidla, která zhasnou. Malá světla
zhasnou zavřením dveří nebo jejich
zamknutím dálkovým ovládáním.
Výstup z menu
Návrat na standardní obrazovku.TRIP COMPUTER
S klíčkem na MAR umožní “Trip
computer” zobrazovat veličiny
provozních stavů vozidla. Funkci má dvě
oddělené paměti zvané "Trip A" a Trip B",
tzn. že lze nezávisle monitorovat dvě
"kompletní mise" (cesty) vozidla. Obě
paměti lze vynulovat: reset - na začátku
nové mise.
“Trip A” umožňuje zobrazovat následující
veličiny:
Dojezdová autonomie
Ujetá vzdálenost A
Průměrná spotřeba A
Okamžitá spotřeba
Průměrná rychlost A
Doba na cestě (doba jízdy) A.
Funkce “Trip B” umožňuje zobrazovat
následující údaje:
Ujetá vzdálenost B
Průměrná spotřeba B
Průměrná rychlost B
Doba na cestě B (doba jízdy).
Funkci “Trip B” je možné vypnout (viz
“Aktivace funkce Trip B”). Veličiny
"dojezd" a "okamžitá spotřeba" nelze
vynulovat.
42
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 45 of 216
KONTROLKY A UPOZORNĚNÍ
UPOZORNĚNÍ Při rozsvícení kontrolky se na displeji zobrazí příslušná zpráva a/nebo zazní zvuková výstraha, pokud to přístrojová
deska umožňuje. Jedná se o stručné preventivní signalizace, které se žádném případě nesmějí považovat za vyčerpávající a/nebo za
alternativu k pokynům uvedeným v tomto Návodu k použití a údržbě, jehož velmi pečlivé pročtení doporučujeme. Při každé signalizaci
závady postupujte v každém případě podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na displeji, jsou rozděleny do dvou kategorií: vážné a méně vážné závady. Při
vážné závadě se signalizace zobrazuje opakovaně po delší dobu. Při méně vážné závadě se signalizace zobrazuje opakovaně po kratší
dobu. Zobrazovací cyklus u obou kategorií závad je možné přerušit. Kontrolka na přístrojové desce svítí do odstranění příčiny závady.
KONTROLKY NA PŘÍSTROJOVÉ DESCE
Kontrolky na
přístrojové desceVýznam Co dělat
NÍZKÁ HLADINA BRZDOVÉ KAPALINY/ZABRZDĚNÁ
PARKOVACÍ BRZDA
Otočením klíčku na MAR se kontrolka rozsvítí, ale po
několika sekundách musí zhasnout.
Nedostatečné množství brzdové kapaliny
Kontrolka (nebo symbol na displeji) se rozsvítí, jestliže
hladina brzdové kapaliny v nádržce klesne pod minimum při
případné netěsnosti okruhuDoplňte hladinu brzdové kapaliny a zkontrolujte, zda
kontrolka zhasne.
Pokud zůstane kontrolka svítit, obraťte se na autorizovaný
servis Alfa Romeo.
Zatažená parkovací brzda
Kontrolka (nebo symbol na displeji) se rozsvítí při zatažení
parkovací brzdy. Otevřením dveří za jízdy se spustí zvuková
výstraha.Uvolněte parkovací brzdu a zkontrolujte, zda kontrolka
zhasne.
Jestliže kontrolka (nebo symbol na displeji) zůstane svítit,
obraťte se na autorizovaný servis Alfa Romeo.
43
Page 46 of 216

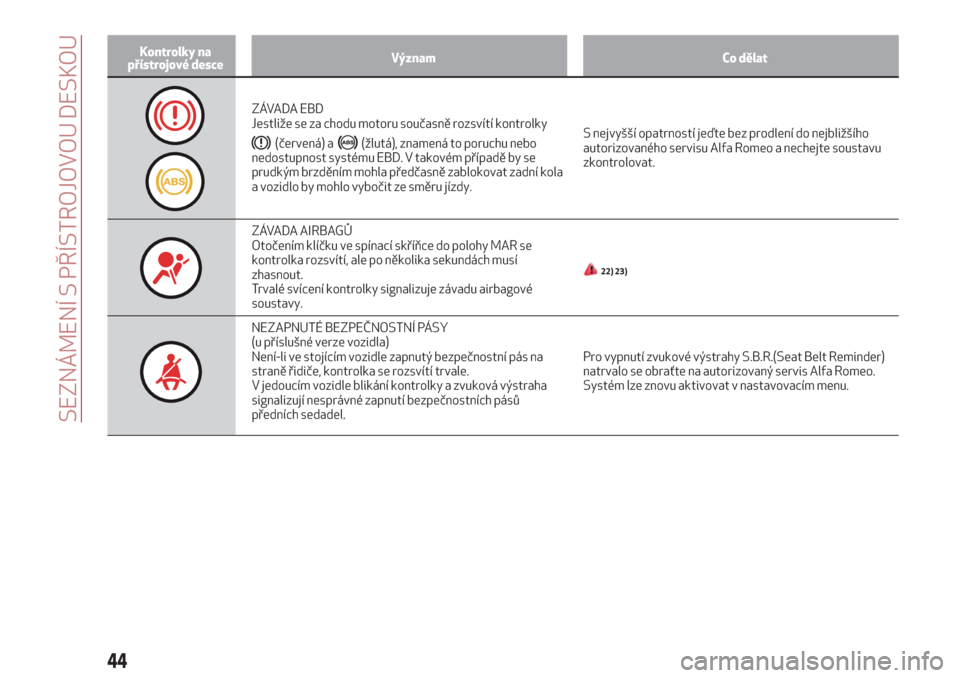

Kontrolky na
přístrojové desceVýznam Co dělat
ZÁVADA EBD
Jestliže se za chodu motoru současně rozsvítí kontrolky
(červená) a(žlutá), znamená to poruchu nebo
nedostupnost systému EBD. V takovém případě by se
prudkým brzděním mohla předčasně zablokovat zadní kola
a vozidlo by mohlo vybočit ze směru jízdy.S nejvyšší opatrností jeďte bez prodlení do nejbližšího
autorizovaného servisu Alfa Romeo a nechejte soustavu
zkontrolovat.
ZÁVADA AIRBAGŮ
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
22) 23)
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(u příslušné verze vozidla)
Není-li ve stojícím vozidle zapnutý bezpečnostní pás na
straně řidiče, kontrolka se rozsvítí trvale.
V jedoucím vozidle blikání kontrolky a zvuková výstraha
signalizují nesprávné zapnutí bezpečnostních pásů
předních sedadel.Pro vypnutí zvukové výstrahy S.B.R.(Seat Belt Reminder)
natrvalo se obraťte na autorizovaný servis Alfa Romeo.
Systém lze znovu aktivovat v nastavovacím menu.
44
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 47 of 216
Kontrolky na
přístrojové desceVýznam Co dělat

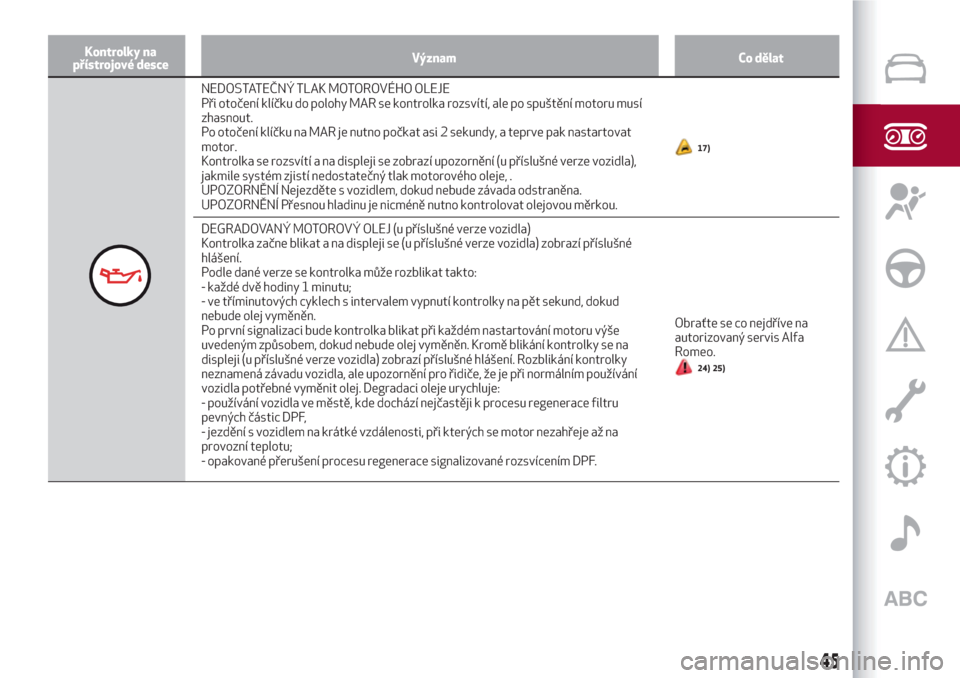

NEDOSTATEČNÝ TLAK MOTOROVÉHO OLEJE
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po spuštění motoru musí
zhasnout.
Po otočení klíčku na MAR je nutno počkat asi 2 sekundy, a teprve pak nastartovat
motor.
Kontrolka se rozsvítí a na displeji se zobrazí upozornění (u příslušné verze vozidla),
jakmile systém zjistí nedostatečný tlak motorového oleje, .
UPOZORNĚNÍ Nejezděte s vozidlem, dokud nebude závada odstraněna.
UPOZORNĚNÍ Přesnou hladinu je nicméně nutno kontrolovat olejovou měrkou.
17)
DEGRADOVANÝ MOTOROVÝ OLEJ (u příslušné verze vozidla)
Kontrolka začne blikat a na displeji se (u příslušné verze vozidla) zobrazí příslušné
hlášení.
Podle dané verze se kontrolka může rozblikat takto:
- každé dvě hodiny 1 minutu;
- ve tříminutových cyklech s intervalem vypnutí kontrolky na pět sekund, dokud
nebude olej vyměněn.
Po první signalizaci bude kontrolka blikat při každém nastartování motoru výše
uvedeným způsobem, dokud nebude olej vyměněn. Kromě blikání kontrolky se na
displeji (u příslušné verze vozidla) zobrazí příslušné hlášení. Rozblikání kontrolky
neznamená závadu vozidla, ale upozornění pro řidiče, že je při normálním používání
vozidla potřebné vyměnit olej. Degradaci oleje urychluje:
- používání vozidla ve městě, kde dochází nejčastěji k procesu regenerace filtru
pevných částic DPF,
- jezdění s vozidlem na krátké vzdálenosti, při kterých se motor nezahřeje až na
provozní teplotu;
- opakované přerušení procesu regenerace signalizované rozsvícením DPF.Obraťte se co nejdříve na
autorizovaný servis Alfa
Romeo.
24) 25)
45
Page 48 of 216

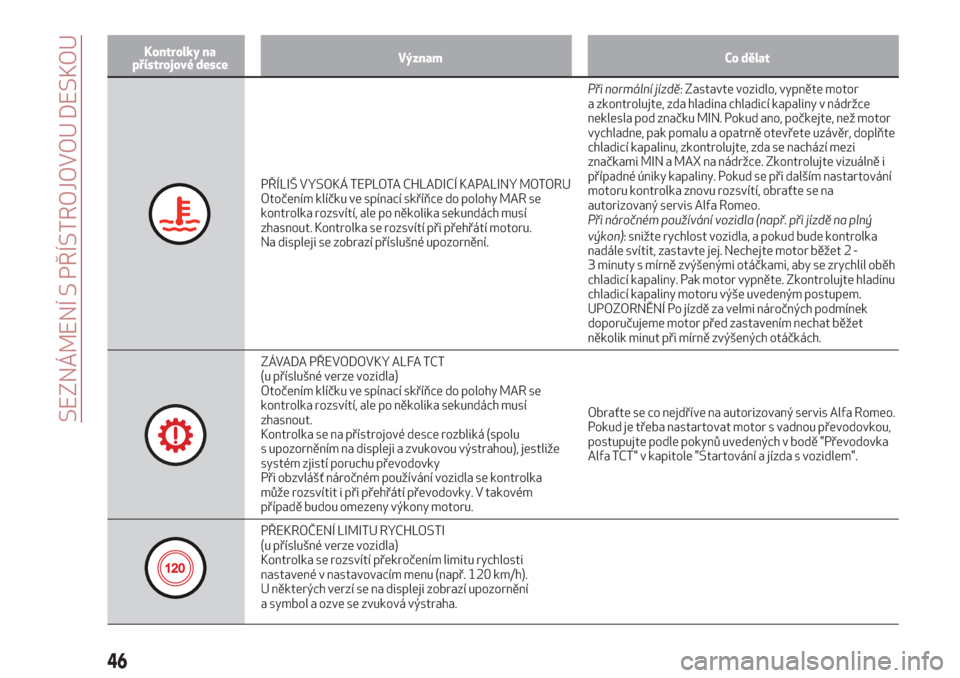

Kontrolky na
přístrojové desceVýznam Co dělat
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ KAPALINY MOTORU
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout. Kontrolka se rozsvítí při přehřátí motoru.
Na displeji se zobrazí příslušné upozornění.Při normální jízdě: Zastavte vozidlo, vypněte motor
a zkontrolujte, zda hladina chladicí kapaliny v nádržce
neklesla pod značku MIN. Pokud ano, počkejte, než motor
vychladne, pak pomalu a opatrně otevřete uzávěr, doplňte
chladicí kapalinu, zkontrolujte, zda se nachází mezi
značkami MIN a MAX na nádržce. Zkontrolujte vizuálně i
případné úniky kapaliny. Pokud se při dalším nastartování
motoru kontrolka znovu rozsvítí, obraťte se na
autorizovaný servis Alfa Romeo.
Při náročném používání vozidla (např. při jízdě na plný
výkon): snižte rychlost vozidla, a pokud bude kontrolka
nadále svítit, zastavte jej. Nechejte motor běžet 2 -
3 minuty s mírně zvýšenými otáčkami, aby se zrychlil oběh
chladicí kapaliny. Pak motor vypněte. Zkontrolujte hladinu
chladicí kapaliny motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek
doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
ZÁVADA PŘEVODOVKY ALFA TCT
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Kontrolka se na přístrojové desce rozbliká (spolu
s upozorněním na displeji a zvukovou výstrahou), jestliže
systém zjistí poruchu převodovky
Při obzvlášť náročném používání vozidla se kontrolka
může rozsvítit i při přehřátí převodovky. V takovém
případě budou omezeny výkony motoru.Obraťte se co nejdříve na autorizovaný servis Alfa Romeo.
Pokud je třeba nastartovat motor s vadnou převodovkou,
postupujte podle pokynů uvedených v bodě "Převodovka
Alfa TCT" v kapitole "Startování a jízda s vozidlem".
PŘEKROČENÍ LIMITU RYCHLOSTI
(u příslušné verze vozidla)
Kontrolka se rozsvítí překročením limitu rychlosti
nastavené v nastavovacím menu (např. 120 km/h).
U některých verzí se na displeji zobrazí upozornění
a symbol a ozve se zvuková výstraha.
46
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
Page 49 of 216

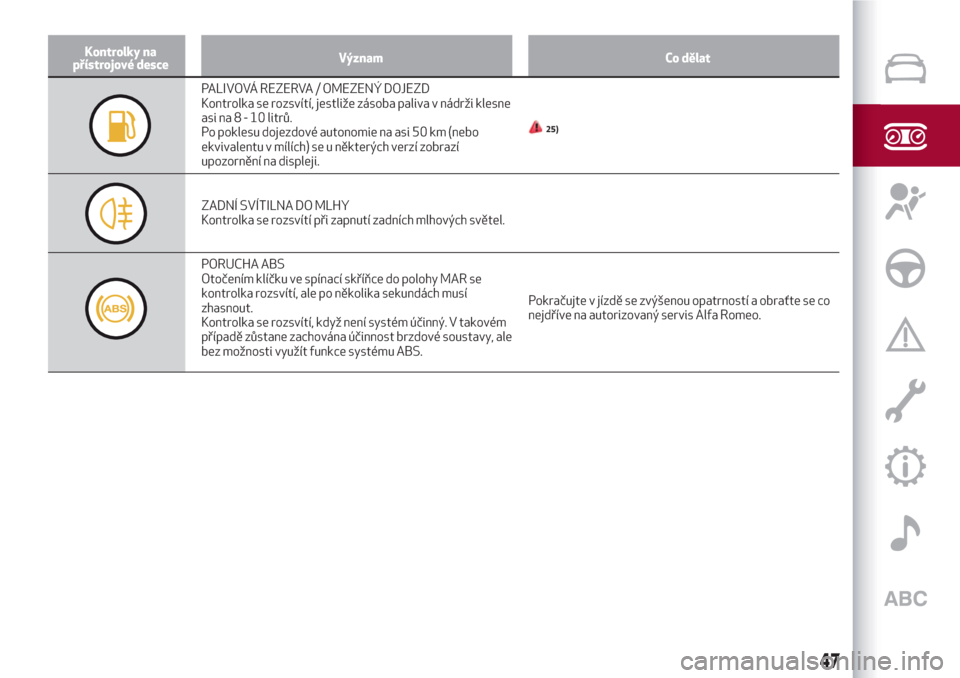

Kontrolky na
přístrojové desceVýznam Co dělat
PALIVOVÁ REZERVA / OMEZENÝ DOJEZD
Kontrolka se rozsvítí, jestliže zásoba paliva v nádrži klesne
asina8-10litrů.
Po poklesu dojezdové autonomie na asi 50 km (nebo
ekvivalentu v mílích) se u některých verzí zobrazí
upozornění na displeji.
25)
ZADNÍ SVÍTILNA DO MLHY
Kontrolka se rozsvítí při zapnutí zadních mlhových světel.
PORUCHA ABS
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Kontrolka se rozsvítí, když není systém účinný. V takovém
případě zůstane zachována účinnost brzdové soustavy, ale
bez možnosti využít funkce systému ABS.Pokračujte v jízdě se zvýšenou opatrností a obraťte se co
nejdříve na autorizovaný servis Alfa Romeo.
47
Page 50 of 216
Kontrolky na
přístrojové desceVýznam Co dělat
PORUCHA SYSTÉMU EOBD/VSTŘIKOVÁNÍ
Za normálního stavu: otočením klíčku zapalování na MAR se
kontrolka rozsvítí, ale po naskočení motoru musí zhasnout.
Funkčnost kontrolky
mohou příslušným přístrojem
zkontrolovat i příslušníci dopravní policie. V každém případě
postupujte podle platných předpisů v dané zemi.18)
Kontrolka zůstane svítit nebo se rozsvítí za jízdy jako signalizace
selhávání vstřikovací soustavy. Nepřerušovaným svícením
kontrolka signalizuje závadu v systému přívodu paliva/zapalování,
která by mohla způsobit zvýšení emisí ve výfuku, ztrátu výkonu,
špatnou ovladatelnost vozidla a zvýšenou spotřebu paliva.
Kontrolka zhasne po odstranění závady, která však zůstane
uložena v paměti systému.V tomto stavu můžete pokračovat v jízdě, ale
nevystavujte motor velké zátěži a nejezděte
vysokou rychlostí. Delší používání vozidla s trvale
rozsvícenou kontrolkou může způsobit vážné
závady.
Obraťte se co nejdříve na autorizovaný servis Alfa
Romeo.
Pouze u zážehových motorů
Jestliže se kontrolka rozbliká, znamená případnou závadu
katalyzátoru.V takovém případě uvolněte pedál akcelerace
a snížit otáčky motoru tak, aby kontrolka přestala
blikat. Pokračujte v jízdě pomalou rychlostí,
snažte se vyvarovat stavů, jež by způsobily
rozblikání kontrolky, a co nejdříve se obraťte na
autorizovaný servis Alfa Romeo.
ŽHAVENÍ SVÍČEK/ZÁVADA ŽHAVENÍ SVÍČEK (dieselové verze)
Otočením klíčku na MAR se kontrolka rozsvítí a zhasne, jakmile se
svíčky nažhaví na přednastavenou teplotu. Motor je možné
nastartovat ihned po zhasnutí kontrolky.
UPOZORNĚNÍ Při zvýšené teplotě prostředí se může kontrolka
rozsvítit krátce, na téměř nepostřehnutelnou dobu.
Porucha žhavení svíček
Blikání kontrolky znamená závodu soustavy předžhavení svíček.Obraťte se co nejdříve na autorizovaný servis Alfa
Romeo.
VODA V NAFTOVÉM FILTRU (dieselové verze)
Kontrolka se rozsvítí za jízdy při zjištění vody v naftovém filtru.
19)
48
SEZNÁMENÍ S PŘÍSTROJOVOU DESKOU
