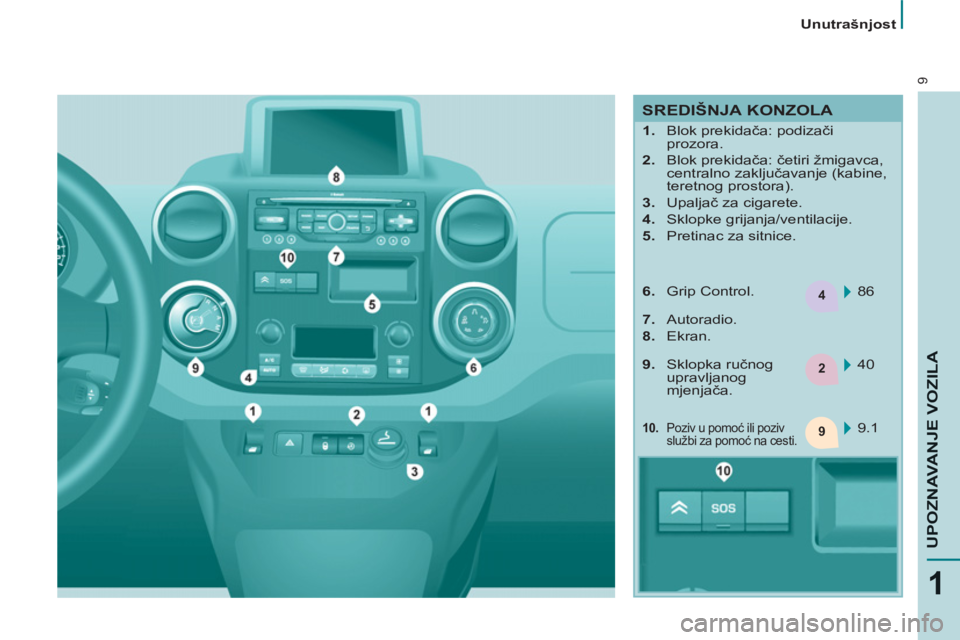

Page 11 of 272
4
2
9
9
1
UPOZNAVANJE VOZIL
A
Unutrašnjost
SREDIŠNJA KONZOLA
1.
Blok prekidača: podizači
prozora.
2.
Blok prekidača: četiri žmigavca,
centralno zaključavanje (kabine,
teretnog prostora).
3.
Upaljač za cigarete.
4.
Sklopke grijanja/ventilacije.
5.
Pretinac za sitnice.
86
6.
Grip Control.
7.
Autoradio.
8.
Ekran.
40
9.1
10.
Poziv u pomoć ili poziv
službi za pomoć na cesti.
9.
Sklopka ručnog
upravljanog
mjenjača.

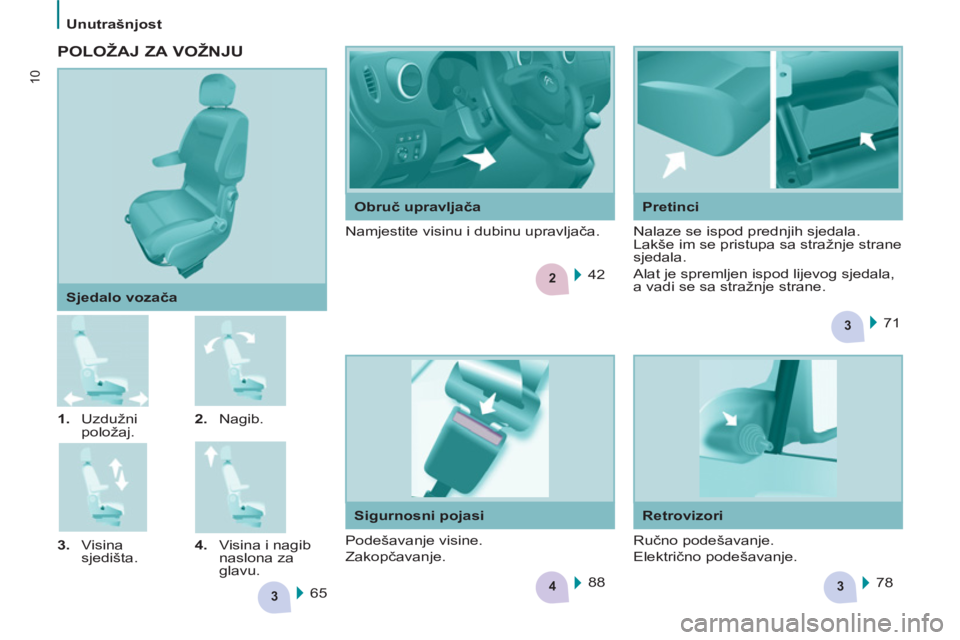

Page 12 of 272
3
43
2
3
10
Unutrašnjost
1.
Uzdužni
položaj.
2.
Nagib.
3.
Visina
sjedišta.
4.
Visina i nagib
naslona za
glavu.
Sjedalo vozača
65 71
42
78 88
POLOŽAJ ZA VOŽNJU
Obruč upravljača
Namjestite visinu i dubinu upravljača.
Pretinci
Nalaze se ispod prednjih sjedala.
Lakše im se pristupa sa stražnje strane
sjedala.
Alat je spremljen ispod lijevog sjedala,
a vadi se sa stražnje strane.
Sigurnosni pojasi
Podešavanje visine.
Zakopčavanje.
Retrovizori
Ručno podešavanje.
Električno podešavanje.

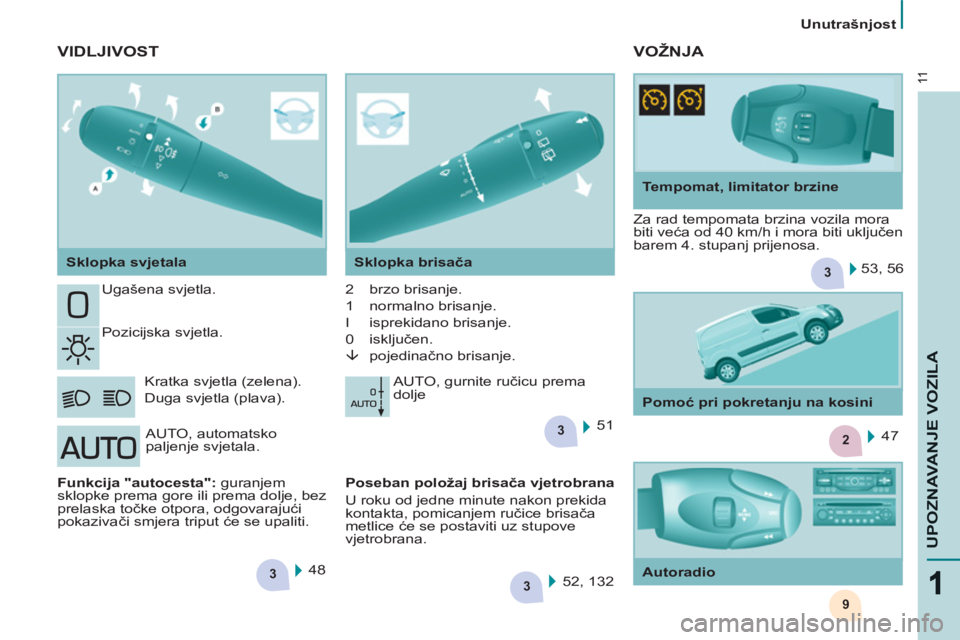

Page 13 of 272
3
3
3
2
9
3
11
UPOZNAVANJE VOZIL
A
Unutrašnjost
Ugašena svjetla.
Pozicijska svjetla.
Kratka svjetla (zelena).
Duga svjetla (plava). 2 brzo brisanje.
1 normalno brisanje.
I isprekidano brisanje.
0 isključen.
È
pojedinačno brisanje.
AUTO, gurnite ručicu prema
dolje
AUTO, automatsko
paljenje svjetala.
48 51 Za rad tempomata brzina vozila mora
biti veća od 40 km/h i mora biti uključen
barem 4. stupanj prijenosa.
53, 56
47
VIDLJIVOST VOŽNJA
Funkcija "autocesta":
guranjem
sklopke prema gore ili prema dolje, bez
prelaska točke otpora, odgovarajući
pokazivači smjera triput će se upaliti.
Sklopka svjetala
Sklopka brisača
Tempomat, limitator brzine
Pomoć pri pokretanju na kosini
Autoradio
52, 132
Poseban položaj brisača vjetrobrana
U roku od jedne minute nakon prekida
kontakta, pomicanjem ručice brisača
metlice će se postaviti uz stupove
vjetrobrana.

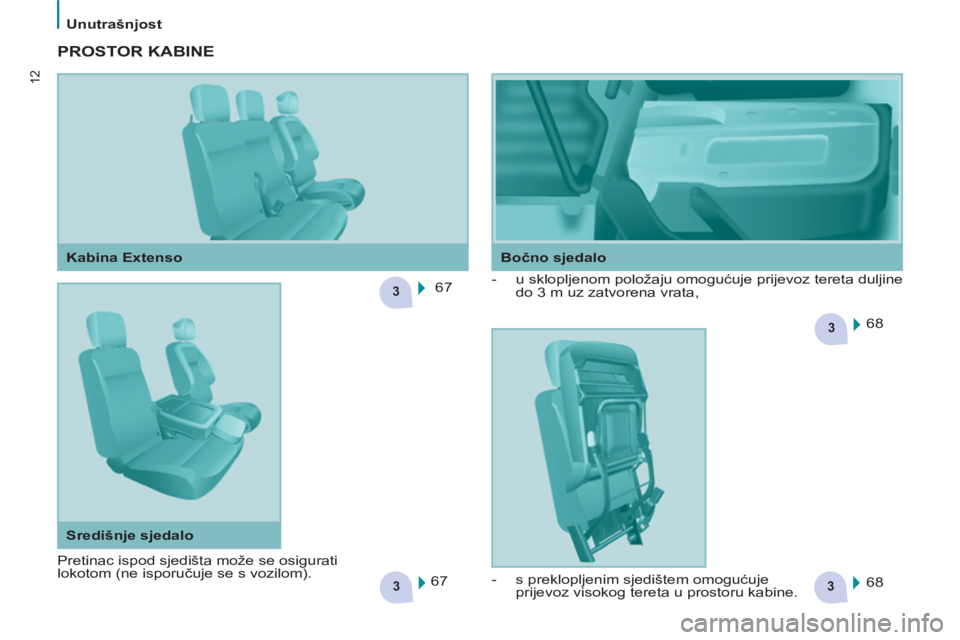

Page 14 of 272
33
3
3
12
Unutrašnjost
PROSTOR KABINE
67
68
68
- u sklopljenom položaju omogućuje prijevoz tereta duljine
do 3 m uz zatvorena vrata,
67
Bočno sjedalo
Kabina Extenso
Središnje sjedalo
Pretinac ispod sjedišta može se osigurati
lokotom (ne isporučuje se s vozilom).
- s preklopljenim sjedištem omogućuje
prijevoz visokog tereta u prostoru kabine.

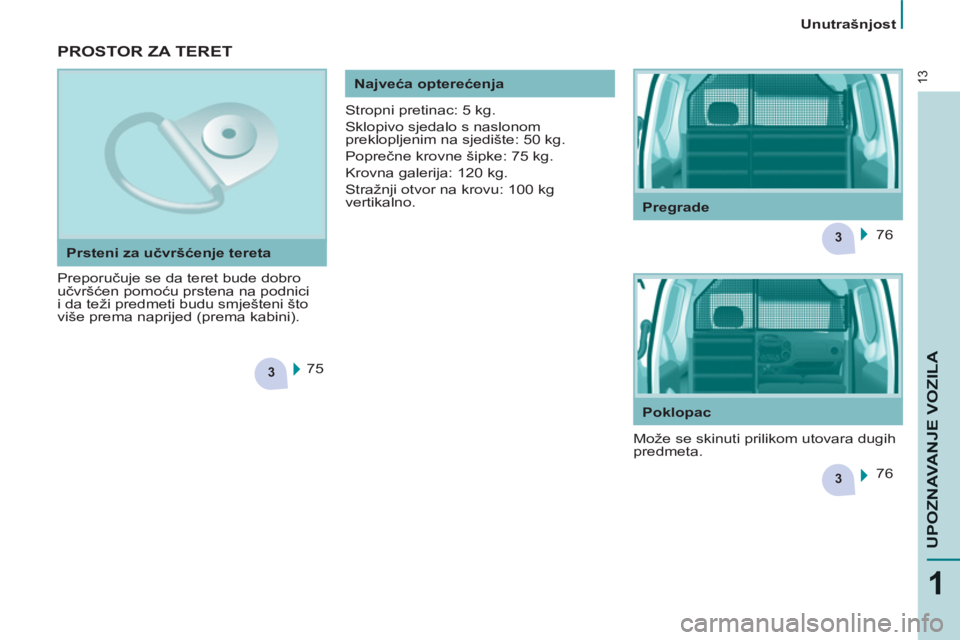

Page 15 of 272
3
3
3
13
1
UPOZNAVANJE VOZIL
A
Unutrašnjost
PROSTOR ZA TERET
Preporučuje se da teret bude dobro
učvršćen pomoću prstena na podnici
i da teži predmeti budu smješteni što
više prema naprijed (prema kabini). Stropni pretinac: 5 kg.
Sklopivo sjedalo s naslonom
preklopljenim na sjedište: 50 kg.
Poprečne krovne šipke: 75 kg.
Krovna galerija: 120 kg.
Stražnji otvor na krovu: 100 kg
vertikalno.
75
76
Pregrade
Poklopac
Najveća opterećenja
Prsteni za učvršćenje tereta
Može se skinuti prilikom utovara dugih
predmeta. 76

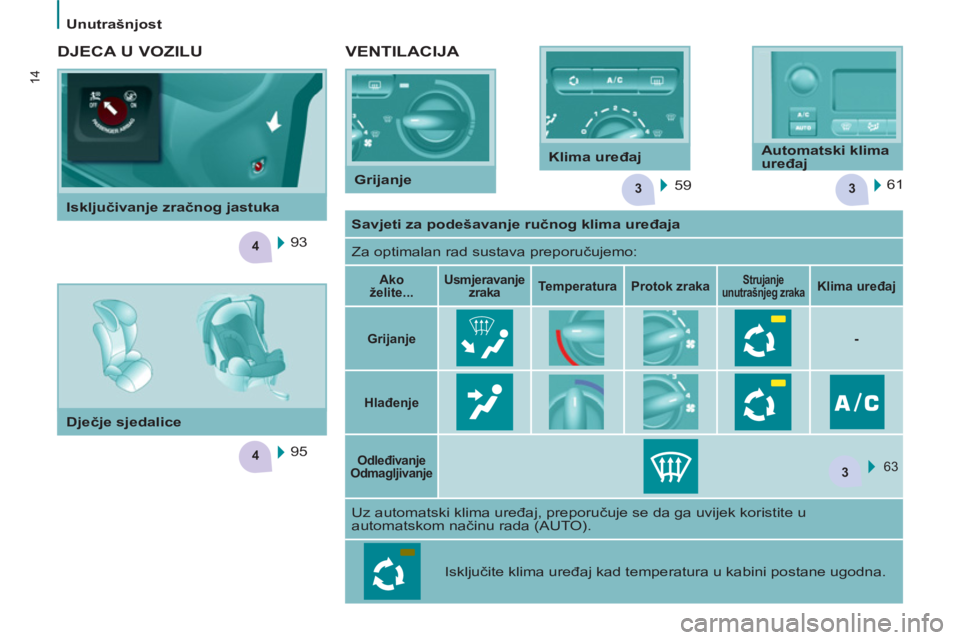

Page 16 of 272
33
4
4
3
14
Unutrašnjost
VENTILACIJA
59 61
DJECA U VOZILU
95
93
Savjeti za podešavanje ručnog klima uređaja
Za optimalan rad sustava preporučujemo:
Ako
želite...
Usmjeravanje
zraka
Temperatura
Protok zraka
Strujanje
unutrašnjeg zraka
Klima uređaj
Grijanje
-
Hlađenje
Odleđivanje
Odmagljivanje
63
Uz automatski klima uređaj, preporučuje se da ga uvijek koristite u
automatskom načinu rada (AUTO).
Isključite klima uređaj kad temperatura u kabini postane ugodna.
Isključivanje zračnog jastuka
Dječje sjedalice
Grijanje Klima uređaj
Automatski klima
uređaj

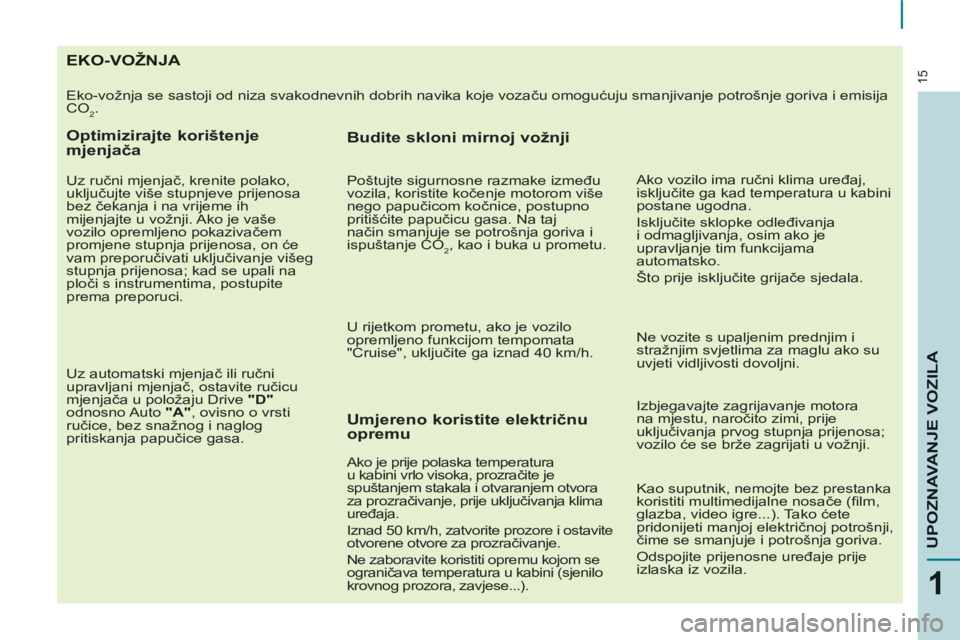

Page 17 of 272
15
1
UPOZNAVANJE VOZIL
A
EKO-VOŽNJA
Eko-vožnja se sastoji od niza svakodnevnih dobrih navika koje vozaču omogućuju smanjivanje potrošnje goriva i emisija
CO
2.
Optimizirajte korištenje
mjenjača
Uz ručni mjenjač, krenite polako,
uključujte više stupnjeve prijenosa
bez čekanja i na vrijeme ih
mijenjajte u vožnji. Ako je vaše
vozilo opremljeno pokazivačem
promjene stupnja prijenosa, on će
vam preporučivati uključivanje višeg
stupnja prijenosa; kad se upali na
ploči s instrumentima, postupite
prema preporuci.
Uz automatski mjenjač ili ručni
upravljani mjenjač, ostavite ručicu
mjenjača u položaju Drive "D"
odnosno Auto "A"
, ovisno o vrsti
ručice, bez snažnog i naglog
pritiskanja papučice gasa.
Umjereno koristite električnu
opremu
Ako je prije polaska temperatura
u kabini vrlo visoka, prozračite je
spuštanjem stakala i otvaranjem otvora
za prozračivanje, prije uključivanja klima
uređaja.
Iznad 50 km/h, zatvorite prozore i ostavite
otvorene otvore za prozračivanje.
Ne zaboravite koristiti opremu kojom se
ograničava temperatura u kabini (sjenilo
krovnog prozora, zavjese...).
Ne vozite s upaljenim prednjim i
stražnjim svjetlima za maglu ako su
uvjeti vidljivosti dovoljni.
Izbjegavajte zagrijavanje motora
na mjestu, naročito zimi, prije
uključivanja prvog stupnja prijenosa;
vozilo će se brže zagrijati u vožnji.
Budite skloni mirnoj vožnji
Poštujte sigurnosne razmake između
vozila, koristite kočenje motorom više
nego papučicom kočnice, postupno
pritišćite papučicu gasa. Na taj
način smanjuje se potrošnja goriva i
ispuštanje CO
2, kao i buka u prometu.
U rijetkom prometu, ako je vozilo
opremljeno funkcijom tempomata
"Cruise", uključite ga iznad 40 km/h.
Kao suputnik, nemojte bez prestanka
koristiti multimedijalne nosače (fi lm,
glazba, video igre...). Tako ćete
pridonijeti manjoj električnoj potrošnji,
čime se smanjuje i potrošnja goriva.
Odspojite prijenosne uređaje prije
izlaska iz vozila.
Ako vozilo ima ručni klima uređaj,
isključite ga kad temperatura u kabini
postane ugodna.
Isključite sklopke odleđivanja
i odmagljivanja, osim ako je
upravljanje tim funkcijama
automatsko.
Što prije isključite grijače sjedala.

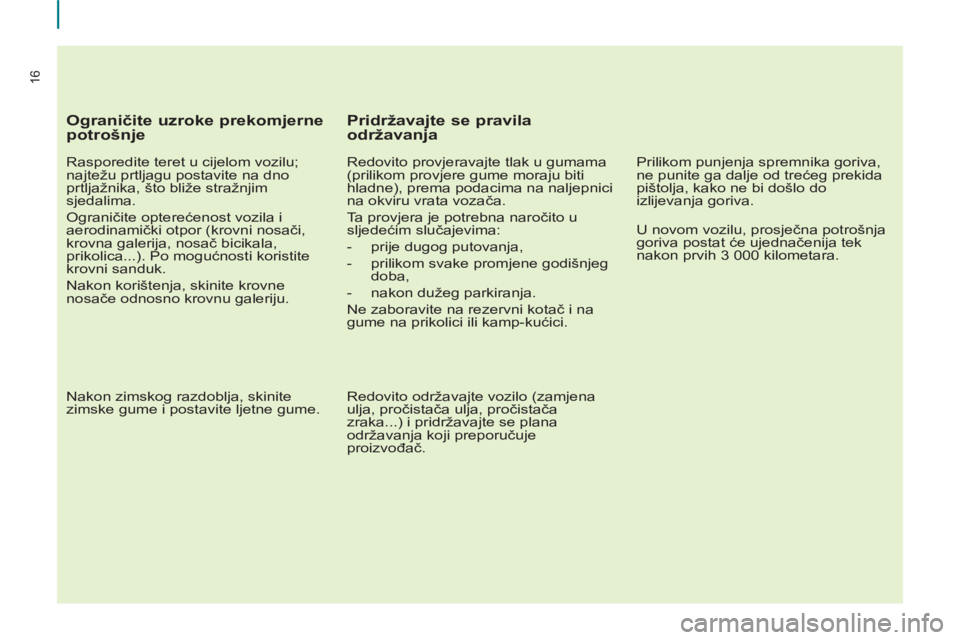

Page 18 of 272
16
Ograničite uzroke prekomjerne
potrošnje
Rasporedite teret u cijelom vozilu;
najtežu prtljagu postavite na dno
prtljažnika, što bliže stražnjim
sjedalima.
Ograničite opterećenost vozila i
aerodinamički otpor (krovni nosači,
krovna galerija, nosač bicikala,
prikolica...). Po mogućnosti koristite
krovni sanduk.
Nakon korištenja, skinite krovne
nosače odnosno krovnu galeriju.
Nakon zimskog razdoblja, skinite
zimske gume i postavite ljetne gume.
Pridržavajte se pravila
održavanja
Redovito provjeravajte tlak u gumama
(prilikom provjere gume moraju biti
hladne), prema podacima na naljepnici
na okviru vrata vozača.
Ta provjera je potrebna naročito u
sljedećim slučajevima:
- prije dugog putovanja,
- prilikom svake promjene godišnjeg
doba,
- nakon dužeg parkiranja.
Ne zaboravite na rezervni kotač i na
gume na prikolici ili kamp-kućici.
Redovito održavajte vozilo (zamjena
ulja, pročistača ulja, pročistača
zraka...) i pridržavajte se plana
održavanja koji preporučuje
proizvođač.
Prilikom punjenja spremnika goriva,
ne punite ga dalje od trećeg prekida
pištolja, kako ne bi došlo do
izlijevanja goriva.
U novom vozilu, prosječna potrošnja
goriva postat će ujednačenija tek
nakon prvih 3 000 kilometara.

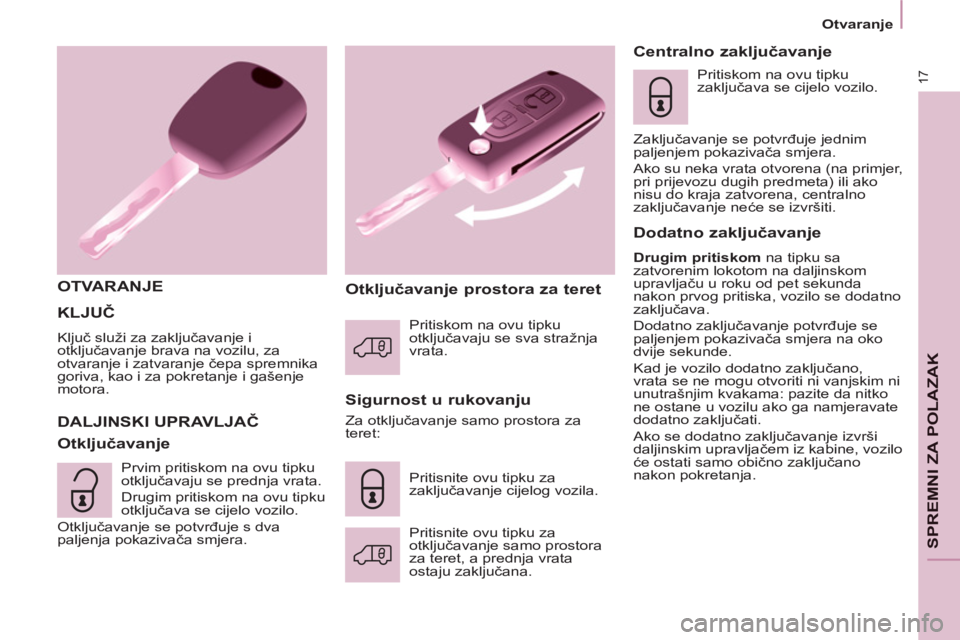

Page 19 of 272
17
SPREMNI ZA POLAZAK
Otvaranje
KLJUČ
Ključ služi za zaključavanje i
otključavanje brava na vozilu, za
otvaranje i zatvaranje čepa spremnika
goriva, kao i za pokretanje i gašenje
motora.
OTVARANJE
Sigurnost u rukovanju
DALJIN
SKI UPRAVLJAČ
Otključavanje
Otključavanje prostora za teret
Centralno zaključavanje
Pritiskom na ovu tipku
zaključava se cijelo vozilo.
Zaključavanje se potvrđuje jednim
paljenjem pokazivača smjera.
Ako su neka vrata otvorena (na primjer,
pri prijevozu dugih predmeta) ili ako
nisu do kraja zatvorena, centralno
zaključavanje neće se izvršiti.
Dodatno zaključavanje
Drugim pritiskom
na tipku sa
zatvorenim lokotom na daljinskom
upravljaču u roku od pet sekunda
nakon prvog pritiska, vozilo se dodatno
zaključava.
Dodatno zaključavanje potvrđuje se
paljenjem pokazivača smjera na oko
dvije sekunde.
Kad je vozilo dodatno zaključano,
vrata se ne mogu otvoriti ni vanjskim ni
unutrašnjim kvakama: pazite da nitko
ne ostane u vozilu ako ga namjeravate
dodatno zaključati.
Ako se dodatno zaključavanje izvrši
daljinskim upravljačem iz kabine, vozilo
će ostati samo obično zaključano
nakon pokretanja. Za otključavanje samo prostora za
teret:
Pritisnite ovu tipku za
otključavanje samo prostora
za teret, a prednja vrata
ostaju zaključana. Pritisnite ovu tipku za
zaključavanje cijelog vozila. Pritiskom na ovu tipku
otključavaju se sva stražnja
vrata.
Prvim pritiskom na ovu tipku
otključavaju se prednja vrata.
Drugim pritiskom na ovu tipku
otključava se cijelo vozilo.
Otključavanje se potvrđuje s dva
paljenja pokazivača smjera.

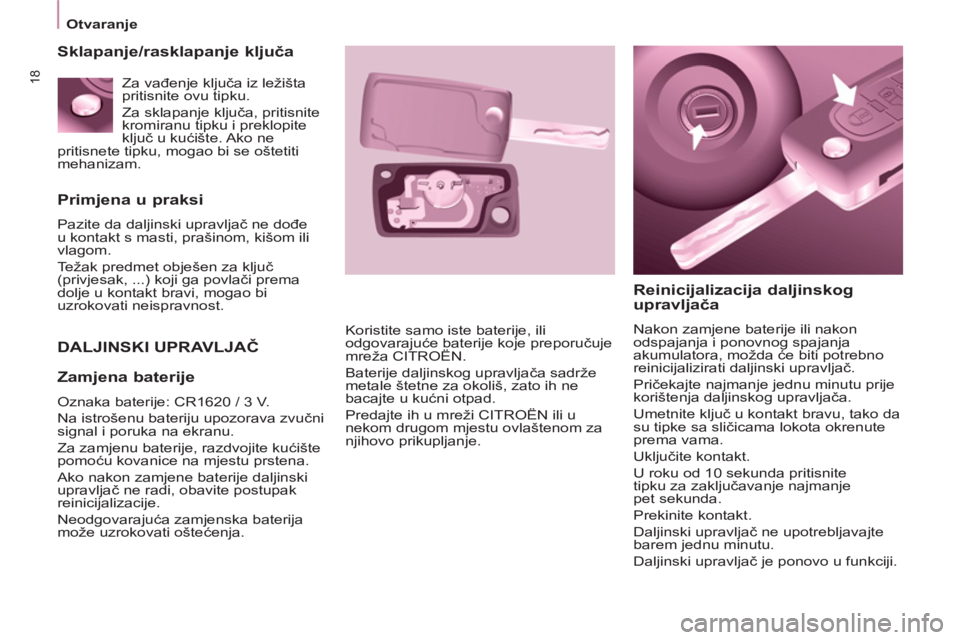

Page 20 of 272
18
Otvaranje
Primjena u praksi
Pazite da daljinski upravljač ne dođe
u kontakt s masti, prašinom, kišom ili
vlagom.
Težak predmet obješen za ključ
(privjesak, ...) koji ga povlači prema
dolje u kontakt bravi, mogao bi
uzrokovati neispravnost.
DALJINSKI UPRAVLJAČ
Reinicijalizacija daljinskog
upravljača
Nakon zamjene baterije ili nakon
odspajanja i ponovnog spajanja
akumulatora, možda će biti potrebno
reinicijalizirati daljinski upravljač.
Pričekajte najmanje jednu minutu prije
korištenja daljinskog upravljača.
Umetnite ključ u kontakt bravu, tako da
su tipke sa sličicama lokota okrenute
prema vama.
Uključite kontakt.
U roku od 10 sekunda pritisnite
tipku za zaključavanje najmanje
pet sekunda.
Pr
ekinite kontakt.
Dal
jinski upravljač ne upotrebljavajte
barem jednu minutu.
Daljinski upravljač je ponovo u funkciji. Koristite samo iste baterije, ili
odgovarajuće baterije koje preporučuje
mreža CITROËN.
Baterije daljinskog upravljača sadrže
metale štetne za okoliš, zato ih ne
bacajte u kućni otpad.
Predajte ih u mreži CITROËN ili u
nekom drugom mjestu ovlaštenom za
njihovo prikupljanje.
Sklapanje/rasklapanje ključa
Zamjena baterije
Oznaka baterije: CR1620 / 3 V.
Na istrošenu bateriju upozorava zvučni
signal i poruka na ekranu.
Za zamjenu baterije, razdvojite kućište
pomoću kovanice na mjestu prstena.
Ako nakon zamjene baterije daljinski
upravljač ne radi, obavite postupak
reinicijalizacije.
Neodgovarajuća zamjenska baterija
može uzrokovati oštećenja. Za vađenje ključa iz ležišta
pritisnite ovu tipku.
Za sklapanje ključa, pritisnite
kromiranu tipku i preklopite
ključ u kućište. Ako ne
pritisnete tipku, mogao bi se oštetiti
mehanizam.
