Page 5 of 333
TURINYS
Posūkių rodikliai 114
Avarinė signalizacija 114
Garsinis signalas 114
Greitosios arba techninės
pagalbos kvietimas 114
Padangų slėgio tikrinimas 115
Stabdymo sustiprinimo
sistemos 117
Trajektorijos kontrolės sistemos 118
Saugos diržai 119
Oro pagalvės 122
VIII-SAUGUMAS 11 4 Î125
Stovėjimo stabdys 126
Elektrinis stovėjimo stabdys 127
Pajudėjimo į įkalnę pagalba 134
Rankinė pavarų dėžė 135
Pavaros perjungimo indikatorius 136
Rankinė automatizuota 6 pavarų dėžė 137
"Stop & Start" 141
Automatinė pavarų dėžė 144
Vairas su nejudamais centriniais
jungikliais 148
Greičio ribotuvas 150
Greičio reguliatorius 152
Netyčinio linijos kirtimo signalas 154
Laisvos vietos matavimas 155
Pastatymo pagalba 157
Atbulinės eigos kamera
("Tourer" modifi kacijos) 158
Elektronikos valdoma pakaba
"Hydractive III +" 159
IX - VALDYMAS 126 Î160
Variklio gaubtas 162
Degalų tiekimo sutrikimas
(dyzelio) 164
Benzininiai varikliai 165
Dyzeliniai varikliai 167
Lygių tikrinimas 170
Tikrinimai 172
X -TIKRINIMAI 161 Î 173
Padangos laikino sutaisymo
komplektas 174
Rato pakeitimas 177
Lemputės pakeitimas 181
Saugiklio pakeitimas 191
Akumuliatorius 196
Energijos taupymo režimas 198
Automobilio vilkimas 199
Priekabos vilkimas 200
Stogo sijos 201
Apsauga nuo šalto oro ir sniego 202
Uždanga nuo sniego ir šalčio 203
Papildoma įranga 205
XI - PRAKTINĖ INFORMACIJA 174 Î 206
Benzininiai varikliai 207
Benzininio automobilio masės
duomenys 208
Dyzeliniai varikliai 210
Dyzelinio automobilio masės
duomenys 212
N1 modifi kacijos ("Tourer") dyzelinio
automobilio masės duomenys 216
Matmenys 217
Identifi kacijos duomenys 221
TECHNINĖCHARAKTERISTIKAA 207 Î222
Greitoji arba techninė pagalba 223
"eMyWay" 225
Automagnetola 279
XIII - GARSO ir TELEMATIKOS ĮRANGA 223 Î298
VAIZDINĖ RODYKLĖ 299 Î 304
ABĖCĖLINĖRODYKLĖ 305 Î 309
Page 6 of 333
4
PAGRINDINIAI ORIENTYRAI
IŠORĖ
"Stop & Start" (sustabdymas ir
užvedimas)
Ši sistema trumpam išjungia variklį į
budėjimo padėtį, kai sustojama įvairio-
mis eismo sąlygomis (prie šviesaforo,
kamščiuose, kitais atvejais). Variklis vėl
automatiškai užsiveda, kai tik jūs norite
važiuoti.
Sistema "Stop & Start" leidžia sumažin-
ti degalų sąnaudas, išmetamųjų dujų
taršą ir triukšmą, kai automobilis stovi.
Perspėjimas apie netyčinį kelio
linijos kirtimą
Šis vairuoti padedantis įrenginys jus
perspėja, jei netyčia kertate išilginę
kelio ženklinimo liniją.
Grafi nė ir garsinė automobilio
pastatymo pagalba
Ši įranga jus perspėja apie kliūtis,
aptinkamas automobilio priekyje ir
gale.
Padangų slėgio kontrolės
sistema
Automobiliui važiuojant ši įranga au-
tomatiškai tikrina slėgį padangose.
Dviejų funkcijų ksenono
kryptiniai šviesų žibintai
Šis papildomas apšvietimas jums auto-matiškai suteikia daugiau matomumo
važiuojant posūkiais. Šis apšvietimas
yra sujungtas su kampiniais žibintais,
pagerinančiais matomumą sankryžo-
se ir pastatant automobilį į vietą.
141
89
154
157
115
Stiklinis panoraminis stogas
("Tourer")
Šis stogas pagerina apšvietimą sa-
lono viduje.
Stiklinis stoglangis (sedano)
Šis stoglangis užtikrina papildomą
salono vėdinimą ir apšvietimą.
82-83
Page 10 of 333
8
PAGRINDINIAI ORIENTYRAI
VAIRAVIMO PULTAS
1.
Stiklų kėliklių jungikliai / veidrodžiai / vaikų
apsaugos įtaisas
2.
Vairuotojo sėdynės nustatymų išsaugojimas
atmintyje
3.
Variklio gaubto atidarymas
4.
Jungikliai ant vairo:
- greičio ribotuvo
- greičio reguliatoriaus
5.
Garsinis signalas
6.
Garso ir telematikos sistemos jungikliai ant vairo
7.
Vairuotojo oro pagalvė
8.
Garso ir telematikos sistemų ir automobilio
kompiuterio valdymo ratukai
9.
Vairuotojo pusės ortakis
10.
Prietaisų skydelis
11 .
Vairuotojo pusės ortakis
12.
Sistemos "Stop & Start" jungiklis
13.
Valytuvų ir stiklų ploviklio valdymo svirtelė
14.
Uždegimo spynelė su vairo užraktu
15.
ESP / pastatymo pagalbos jungikliai / netyčinio
linijos kirtimo signalizatorius
16.
Vairo reguliavimo svirtelė
17.
Oro pagalvė keliams
18.
Smulkių daiktų dėžutė arba programuojamojo
šildymo jungikliai
Saugiklių blokelio dangtelis
19.
"Check" / apsaugos nuo įsilaužimo / laisvos vietos
matavimo funkcijos jungikliai
20.
Apšvietimo / posūkių rodiklių / rūko žibintų / balso
atpažinimo funkcijų jungikliai
21.
Žibintų spindulio aukščio koregavimo jungiklis
Page 24 of 333
22
PAGRINDINIAI ORIENTYRAI
TINKAMAS VAIRAVIMAS
"Stop & Start"
Variklio persijungimas į režimą STOP
Prietaisų skydelyje užsidega
lemputė "ECO"
ir variklis persi-
jungia į budėjimo padėtį:
- automobilio su rankine automa-
tizuota 6 pavarų dėže
, kai važiuo-
jant mažesniu kaip 6 km/h greičiu
paspaudžiamas stabdžių pedalas
arba pavarų svirtis perjungiama į
padėtį N
.
Variklio užsivedimas START būdu
Bet kuriuo metu galite paspausti jungi-
klį "ECO OFF"
ir sistema bus išjungta;
mygtuko kontrolinė lemputė užsidegs.
Sistema automatiškai vėl ims veikti
kiekvieną kartą užvedus variklį raktu.
Prieš pildami į baką degalų arba prieš
bet kokius veiksmus variklio skyriuje
būtinai išjunkite variklį raktu. Kontrolinė lemputė "ECO"
užges,
o variklis v
ėl užsives:
- kai pavarų svirtis yra įjungta į padėtį A
arba M
, atleiskite stabdžių pedalą,
- arba pavarų svirčiai esant įjungtai į
padėtį N
, o stabdžių pedalui esant
atleistam įjunkite padėtį A
arba M
,
- arba įjunkite atbulinę pavarą.
Kai kuriais atskirais atvejais variklis gali
neįsijungti į padėtį STOP; kontrolinė
lemputė "ECO"
mirksės kelias sekun-
des, po to užges.
Kai kuriais atskirais atvejais variklis gali
užsivesti START būdu automatiškai;
kontrolinė lemputė "ECO"
mirksės ke-
lias sekundes, po to užges.
141
142
Sistemos išjungimas ir įsijungimas
iš naujo
142
Page 31 of 333
I
29
VEIKIMO KONTROLĖ
AUTOMOBILIO
KOMPIUTERIS
Ši sistema jums teikia nuvažiuoto
kelio esamo momento duomenis
(degalų atsargas, sąnaudas ir kt.).
Rodmenys
Grąžinimas į nulinę padėtį
Automobilio kompiuterio rodmenys
yra rodomi prietaisų skydelio ekrane.
)
Sukite kairįjį ant vairo esantį ra-
tuką A
ir pakaitomis įjungsite
įvairias automobilio kompiuterio
užsklandėles:
- skydelio zonoje B
rodomoje
užsklandėlėje su esamo mo-
mento informacija rasite:
●
likusias degalų atsargas,
●
esamo momento degalų są-
naudas,
●
skaitmeninis greičio rodiklis
arba sistemos "Stop & Start"
laiko skaitiklis.
- pirmosios kelio atkarpos už-
sklandėlėje " 1
", rodomoje sky-
delio zonoje C
, rasite:
●
nuvažiuotą atstumą,
●
vidutines degalų sąnaudas,
●
vidutinį greitį,
skaičiuojamą pirmajai kelio
atkarpai.
- antrosios kelio atkarpos už-
sklandėlėje " 2
", rodomoje sky-
delio zonoje C
, rasite:
●
nuvažiuotą atstumą,
●
vidutines degalų sąnaudas,
●
vidutinį greitį,
skaičiuojamą antrajai kelio
atkarpai.
)
Kai parodomi nuvažiuotos kelio
atkarpos duomenys, palaikykite
paspaudę ratuką kairėje vairo
pusėje ilgiau kaip dvi sekundes.
Kelio atkarpos " 1
" ir " 2
" yra nepri-
klausomos ir naudojamos vienodai.
Pavyzdžiui, kelio atkarpoje " 1
" gali
būti nustatomi dienos duomenys, o
atkarpoje " 2
" - mėnesio duomenys.

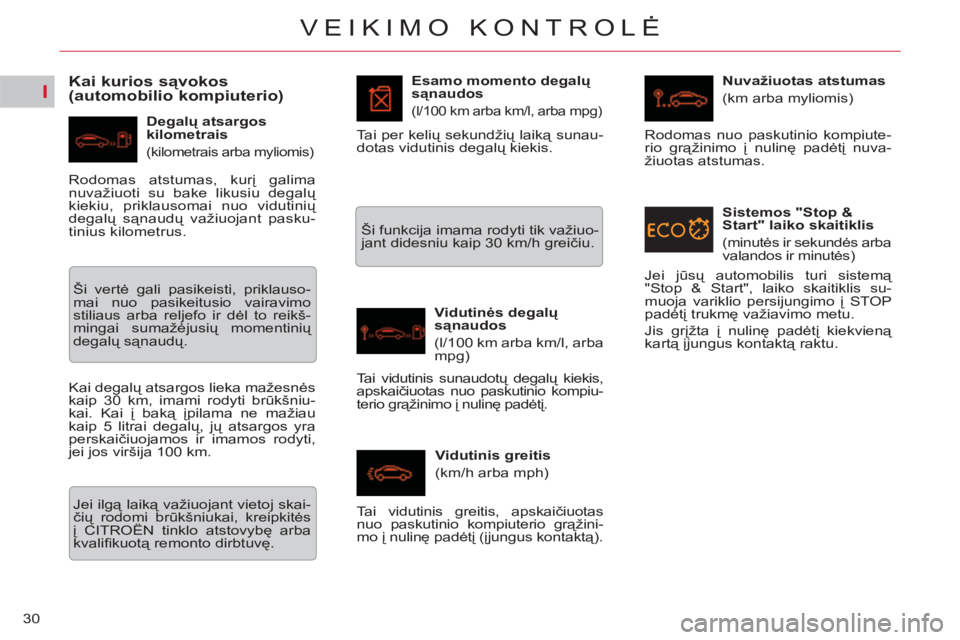

Page 32 of 333
I
30
VEIKIMO KONTROLĖ
Kai kurios sąvokos
(automobilio kompiuterio)
Degalų atsargos
kilometrais
(kilometrais arba myliomis)
Esamo momento degalų
sąnaudos
(l/100 km arba km/l, arba mpg)
Vidutinės degalų
sąnaudos
(l/100 km arba km/l, arba
mpg)
Vidutinis greitis
(km/h arba mph)
Nuvažiuotas atstumas
(km arba myliomis)
Rodomas atstumas, kurį galima
nuvažiuoti su bake likusiu degalų
kiekiu, priklausomai nuo vidutinių
degalų sąnaudų važiuojant pasku-
tinius kilometrus.
Ši vertė gali pasikeisti, priklauso-
mai nuo pasikeitusio vairavimo
stiliaus arba reljefo ir dėl to reikš-
mingai sumažėjusių momentinių
degalų sąnaudų.
Kai degalų atsargos lieka mažesnės
kaip 30 km, imami rodyti brūkšniu-
kai. Kai į baką įpilama ne mažiau
kaip 5 litrai degalų, jų atsargos yra
perskaičiuojamos ir imamos rodyti,
jei jos viršija 100 km.
Jei ilgą laiką važiuojant vietoj skai-
čių rodomi brūkšniukai, kreipkitės
į CITROËN tinklo atstovybę
arba
kvalifi kuotą remonto dirbtuvę. Ši funkcija imama rodyti tik važiuo-
jant didesniu kaip 30 km/h greičiu. Tai per kelių sekundžių laiką sunau-
dotas vidutinis degalų kiekis.
Tai vidutinis sunaudotų degalų kiekis,
apskaičiuotas nuo paskutinio kompiu-
terio grąžinimo į nulinę padėtį.
Tai vidutinis greitis, apskaičiuotas
nuo paskutinio kompiuterio grąžini-
mo į nulinę padėtį (įjungus kontaktą). Rodomas nuo paskutinio kompiute-
rio grąžinimo į nulinę padėtį nuva-
žiuotas atstumas.
Sistemos "Stop &
Start" laiko skaitiklis
(minutės ir sekundės arba
valandos ir minutės)
Jei jūsų automobilis turi sistem
ą
"Stop & Start", laiko skaitiklis su-
muoja variklio persijungimo į STOP
padėtį trukmę važiavimo metu.
Jis grįžta į nulinę padėtį kiekvieną
kartą įjungus kontaktą raktu.
Page 39 of 333
I
37
VEIKIMO KONTROLĖ
Kontrolinė lemputė
Būsena
Priežastis
Veiksmai / pastabos
Dyzelinio
variklio
pašildymo
dega tolygiai Kontakto raktas yra pasuktas į 2-ąją
padėtį (įjungtas kontaktas). Prieš užvesdami palaukite, kol
lemputė užges.
Lemputės degimo trukmė priklauso
nuo oro sąlygų.
Stovėjimo
stabdžio
dega Stovėjimo stabdys yra užspaustas. Atleiskite stovėjimo stabdį ir lemputė
užges; laikykite koją ant stabdžių
pedalo.
Laikykitės saugumo rekomendacijų.
Norėdami daugiau sužinoti apie
stovėjimo stabdį skaitykite skyrių
"Valdymas".
mirksi Stovėjimo stabdys yra netinkamai
užspaustas arba atleistas.
Keleivio oro
pagalvės
dega Daiktadėžėje esantis oro pagalvės
jungiklis yra įjungtas į padėtį " ON
".
Priekinė keleivio oro pagalvė yra
įjungta.
Tokiu atveju neįtaisykite atgal
atgręžtos vaiko sėdynės ant
priekinės keleivio sėdynės. Jei norite atjungti priekinę keleivio
oro pagalvę įjunkite jungiklį į padėtį
" OFF
".
Tokiu atveju jūs galėsite įtaisyti atgal
atgręžtą vaiko sėdynę.
"Stop & Start"
dega Automobiliui sustojus (prie
šviesoforo, kamštyje ir kt.) sistema
"Stop & Start" išjungė variklį į padėtį
STOP. Kai vėl norite važiuoti, lemputė
užgęsta ir variklis automatiškai
užsiveda (START).
mirksi kelias
sekundes, po to
užgęsta Variklio išsijungimas į STOP padėtį
laikinai negalimas.
arba
Variklis automatiškai užsiveda
START būdu. Apie ypatingas režimų STOP ir
START padėtis skaitykite skyriuje
"Valdymas. § "Stop & Start"".
Page 53 of 333
III
51
PATOGUMO ĮRANGA
Aprasojimo pašalinimo programa
valdo oro temperatūrą, oro srauto
stiprumą, jo įleidimą ir nukreipia jį į
priekinį stiklą, ir priekinių durų stiklus.
Ranka reguliuojant funkcijas išjun-
giamas "Aprasojimo nudžiovinimo"
būdas. Rankinio būdo turi būti atsi-
sakyta norint atnaujinti orą salone, ir
pašalinti aprasojimą.
Kai netinkama padėtis pašalinama,
paspaudus jungiklį 1
galima grįžti į
reguliavimo padėtį "AUTO"
.
)
Veikiant varikliui pa-
spauskite jungiklį 7
ir
įjungsite galinio stiklo
ir veidrodžių šildymą.
Užsidegs kontrolinė
lemputė.
7. Aprasojimo, šerkšno
pašalinimas nuo galinio stiklo
Galinio stiklo šildymas veikia nepri-
klausomai nuo oro kondicionavimo
sistemos.
8. Išorės oro įleidimas / vidinė
oro cirkuliacija
Ši funkcija izoliuoja saloną nuo išo-
rės kvapų ir dūmų.
- Kai pradedama važiuoti šaltu
varikliu, optimalus oro pūtimas
bus pasiektas tik laipsniškai,
kad iš pradžių nebūtų per sti-
priai pučiamas šaltas oras.
- Kai po ilgesnio arba trum-
pesnio automobilio stovėjimo
įlipus į automobilį temperatū-
ra jame gerokai skiriasi nuo
komfortabilios, nėra reikalo
keisti rodomą temperatūrą,
kad būtų kuo greičiau pasiek-
ta norima padėtis. Sistema
automatiškai panaudos visas
savo galimybes, kad kuo grei-
čiau būtų įveiktas temperatū-
ros skirtumas.
- Oro kondicionieriuje susikon-
densavęs vanduo išteka pro
tam tikslui skirtą kiaurymę; to-
dėl automobiliui stovint po juo
gali atsirasti balutė.
- Oro kondicionierius gali būti
naudingas bet kuriuo metų lai-
ku, kadangi esant vė
siam orui
jis pašalina drėgmę ir apra-
sojimą. Venkite pernelyg ilgai
važinėti esant išjungtam oro
kondicionieriui.
Po variklio išjungimo galinio stiklo
šildymas įsijungs kitą kartą užvedus
variklį.
Išjunkite galinio stiklo ir išorės vei-
drodžių šildymą, kai šis šildymas
nebereikalingas, nes mažiau naudo-
jant elektros energijos sunaudojama
ir mažiau degalų.
)
Paspauskite jungi-
klį 8
ir įjungsite arba
išjungsite išorės oro
įleidimo režimą, užsi-
degs lemputė.
Automobilio su "Stop & Start" (sustabdymo ir
paleidimo) sistema, kol yra įjungtas aprasojimo
nudžiovinimas, STOP režimas nėra veikiantis.
Šildymas išsijungia automatiškai
priklausomai nuo išorės tempera-
tūros ir kad nebūtų eikvojama per
daug elektros energijos.
Jis gali būti išjungtas pakartotinai
paspaudus jungiklį 7
arba išjungus
variklį.
Išorės oro įleidimas turi būti
įjungtas kaip galima greičiau, kad
salone būtų atnaujinamas oras ir
nepradėtų rasoti stiklai.
Oro kondicionieriaus nustatymus
jūs galite įrašyti į atmintį. Skaitykite
skyrelį "Kondicionieriaus nustaty-
mų įrašymas į atmintį".
Page 57 of 333
III
55
PATOGUMO ĮRANGA
Kai pradedama važiuoti šaltu va-
rikliu, optimalus oro pūtimas bus
pasiektas tik laipsniškai, kad iš
pradžių nebūtų per stipriai pučia-
mas šaltas oras.
Kai po ilgesnio arba trumpesnio
automobilio stovėjimo įlipus į au-
tomobilį temperatūra jame gerokai
skiriasi nuo komfortabilios, nėra
reikalo keisti rodomą temperatū-
rą, kad būtų kuo greičiau pasiekta
norima padėtis. Sistema automa-
tiškai panaudos visas savo galimy-
bes, kad kuo greičiau būtų įveiktas
temperatūros skirtumas.
Oro kondicionieriuje susikonden-
savęs vanduo išteka pro tam tikslui
skirtą kiaurymę; todėl automobiliui
stovint po juo gali atsirasti balutė.
Oro kondicionierius gali būti nau-
dingas bet kuriuo metų laiku,
kadangi esant vėsiam orui jis paša-
lina drėgmę ir aprasojimą. Venkite
pernelyg ilgai važinėti esant iš-
jungtam oro kondicionieriui.
9. Aprasojimo, šerkšno
pašalinimas nuo priekinio stiklo
Tam tikrais atvejais bū-
das "AUTO"
gali pasi-
rodyti nepakankamas
norint pašalinti nuo sti-
klų aprasojimą ar šerkš-
ną (esant drėgnam orui,
šerkšnui, vežant daug
keleivių).
)
Paspauskite jungiklį 9
ir stiklai
greitai taps skaidrūs. Užsidegs
lemputė.
Ši sistema valdo oro temperatūrą,
oro srauto stiprumą, jo įleidimą ir nu-
kreipia jį į priekinį stiklą ir priekinių
durų stiklus.
Ranka reguliuojant funkcijas išjun-
giamas "Aprasojimo nudžiovinimo"
būdas. Rankinio būdo turi būti atsi-
sakyta norint atnaujinti orą salone, ir
pašalinti aprasojimą.
Paspaudus vieną iš jungiklių 1a
arba
1b
galima grįžti į reguliavimo padėtį
"AUTO"
.
8. Aprasojimo, šerkšno
pašalinimas nuo galinio stiklo
Išjunkite galinio stiklo ir išorės vei-
drodžių šildymą, kai šis šildymas
nebereikalingas, nes mažiau naudo-
jant elektros energijos sunaudojama
ir mažiau degalų. Galinio stiklo šildymas
veikia nepriklausomai
nuo oro kondicionavimo
sistemos.
)
Veikiant varikliui paspauskite
jungiklį 8
ir įjungsite galinio stiklo
ir veidrodžių šildymą. Užsidegs
kontrolinė lemputė.
Šildymas išsijungia automatiškai,
priklausomai nuo išorės tempera-
tūros ir kad nebūtų eikvojama per
daug elektros energijos.
Jis gali būti išjungtas pakartotinai
paspaudus jungiklį 8
arba išjungus
variklį.
Pastaruoju atveju galinio stiklo šil-
dymas įsijungs vėl užvedus variklį,
jei jis buvo išjungtas ne ilgiau kaip
minuę.
Automobilio su "Stop & Start" (su-
stabdymo ir paleidimo) sistema, kol
yra įjungtas aprasojimo nudžiovini-
mas, STOP režimas nėra veikiantis.
Page 86 of 333
IV
!
84
DURYS IR GAUBTAI
DEGALŲ BAKAS
Degalų bake telpa apytiksliai
71 litras
*
.
Minimalus degalų lygis
Kai pasiekiamas mini-
malus degalų lygis bake,
prietaisų skydelyje už-
sidega ši lemputė, kartu
įsijungia garsinis signalizatorius ir
pasirodo pranešimas daugiafunkci-
niame ekrane. Kai lemputė užsidega
pirmąjį kartą, bake lieka apytiksliai
5 litrai degalų.
Nedelsdami pripilkite į baką degalų,
kad automobilis netikėtai nesustotų.
)
Paspauskite dangtelio viršų kai-
rėje, po to patraukite už dangte-
lio krašto.
)
pasukite raktą ketvirtį apsuki-
mo ir atidarysite arba uždarysite
baką,
)
pildami degalų, bako kamštį pa-
dėkite tam skirtoje vietoje A
,
)
pildami pilną baką nepilkite
daugiau kaip iki trečiojo pisto-
leto išsijungimo
; antraip galite
sugadinti savo automobilį.
Degalų bakas pildomas išjungus
variklį ir išjungus kontaktą.
Benzininiams varikliams su kata-
lizatoriumi b
ūtina naudoti dega-
lus be švino.
Degalų bako liuko
atidarymas
Tam, kad degalų matuoklis imtų
matuoti degalų kiekį, turi būti pripil-
ta ne mažiau kaip 5 litrai degalų.
Įpylimo kaklelis yra siauresnis ir į
jį telpa tik bešvinio benzino pisto-
letas.
Atidarius degalų bako kamštį gali
pasigirsti oro išleidimo garsas. Šis
normalus reiškinys atsiranda dėl
degalų tiekimo sistemos sandaru-
mo ir dėl to susidarančio slėgio.
Bako pripylimas
Kai automobilis turi "Stop &
Start" (sustabdymo ir už-
vedimo) sistemą, niekada
nepilkite degalų, kai variklis yra
išsijungęs STOP būdu; būtinai iš-
junkite kontaktą raktu.
*
55 litrai Slovakijai skirtų automobilių.
