service OPEL ASTRA J 2014.5 Instruktionsbok

Inledning........................................ 2
Kort sagt ........................................ 6
Nycklar, dörrar och fönster ..........20
Stolar, säkerhetsfunktioner ..........37
Förvaring ...................................... 59
Instrument och reglage ................98
Belysning ................................... 135
Klimatreglering ........................... 147
Körning och hantering ................157
Bilvård ........................................ 216
Service och underhåll ................275
Tekniska data ............................ 278
Kundinformation .........................310
Alfabetiskt register .....................314Innehåll

Inledning3Fordonsspecifika dataFyll i de data som gäller för din bil på
föregående sida så att du har dem lätt
åtkomliga. Denna information finns i
kapitlen "Service och underhåll" och
"Tekniska data" samt på typskylten.
Inledning Din bil är en intelligent kombination av
avancerad teknik, säkerhet, miljövän‐ lighet och ekonomi.
Denna instruktionsbok ger dig all den information som behövs för att du skakunna köra din bil på ett säkert och
effektivt sätt.
Informera alla passagerare om risker för olyckshändelser och personska‐
dor vid felaktig användning av bilen.
Du måste alltid följa de lagar och reg‐
ler som gäller i det land där du be‐
finner dig. Dessa lagar kan avvika
från informationen i denna instruk‐
tionsbok.
Om du i instruktionsboken uppmanas att anlita en verkstad rekommenderar
vi att du uppsöker en auktoriserad
Opel-verkstad. För gasdrivna bilar re‐kommenderar vi att du uppsöker en
Opel-verkstad som är auktoriserad
för service av sådana bilar.
Alla auktoriserade Opel-verkstäder
erbjuder förstklassig service till rim‐
liga priser. Erfarna experter som har
fått utbildning av Opel arbetar enligt
speciella föreskrifter från Opel.
Instruktionsboken och övriga hand‐
lingar ska alltid förvaras lätt åtkomliga i bilen.
Använda denna
instruktionsbok ■ I instruktionsboken beskrivs alla al‐
ternativ och funktioner för den här
modellen. Det är möjligt att vissa
beskrivningar, inklusive de för
display- och menyfunktioner, inte
gäller för din bils modellvariant,
landsspecifikation,
specialutrustning eller tillbehör.
■ Du får en första överblick i kapitlet "Kort sagt".
■ Innehållsförteckningen i början av instruktionsboken och i varje kapitel
visar var informationen finns.■ I det alfabetiska registret kan du söka efter specifik information.
■ I denna instruktionsbok visas bilar med ratten på vänster sida. Bilar
med ratten på höger sida fungerar
på samma sätt.
■ I instruktionsboken används fabrik‐
ens motorbeteckningar. Motsvar‐ande marknadsbeteckningar finns i
kapitlet "Tekniska data".
■ Riktningsanvisningar, t.ex. vänster eller höger, framåt eller bakåt
anges alltid med färdriktningen som
utgångspunkt.
■ Det kan hända att ditt språk inte visas i bilens displayer.
■ Visningsmeddelanden och invänd‐ iga dekaler är skrivna med stora
bokstäver.

Förvaring89Lastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Lasthanteringssystem FlexOrganizer är ett flexibelt system
för att dela upp bagagerummet.
Systemet består av: ■ adaptrar,
■ nätfickor,
■ krokar,
■ servicelåda,
■ remsats.
Komponenterna monteras i två ske‐
nor på båda sidopanelerna med hjälp
av adaptrar och krokar.
Montering av adaptrarna iskenorna
Fäll upp grepplattan, sätt in adaptern
i skenans övre och nedre spår och för
den till önskad position. Sväng
grepplattan uppåt för att spärra adap‐
tern. Du tar bort adaptern genom att
vrida grepplattan neråt och flytta den
ur skenan.
Variabelt avdelningsnät
Sätt in adaptrar på de platser i ske‐
norna som krävs. Sätt samman nätets
stånghalvor.
Montera nätet genom att trycka sam‐
man stången något och placera den i rätt adapterfästen.
Ta bort nätet genom att trycka sam‐
man stången och ta bort den från ad‐
apterfästena.

90Förvaring
Nätficka
Sätt in adaptrar på de platser i ske‐
norna som krävs. Nätfickan kan
hängas på adaptrarna.
Montering av krokarna i
skenorna
Sätt i kroken på önskad position först
i skenans övre spår och tryck sedan
in den i det nedre spåret. Ta bort den
genom att först dra ut kroken ur det
övre spåret.
Servicelåda
Montera två krokar i den övre skenan.
Sätt i lådans övre fästen i krokarna
uppifrån.

Instrument och reglage107
Vid gasdrift kopplar systemet auto‐
matiskt om till bensindrift när gastan‐
karna är tomma 3 107.
Låt aldrig tanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränslevalsreglage
Tryck på knappen LPG för att växla
mellan bensin- och gasdrift. Lysdio‐
dens 1 status visar det aktuella drift‐
läget.
1 av=Bensindrift1 tänds=Gasdrift1 blinkar=Det går inte att byta, en
typ av bränsle är slut
Så snart gastanken är tom sker en
automatisk omkoppling till bensindrift
tills tändningen slås av.
Bränsle för gasdrift 3 205.
Temperaturmätare
motorkylvätska
Visar kylvätsketemperaturendet
vänstra
området=motorns drifttemper‐
atur har ännu inte upp‐ nåttsdet mittre
området=normal drifttemperaturdet högra
området=temperaturen för högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐
landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.

108Instrument och reglage
I högnivå- eller högnivåkombidisp‐
layen visas oljans återstående livs‐ längd i Inställningar .
På mellannivådisplayen visas oljans återstående livslängd av kon‐
trollampan I, då tändningen är på‐
slagen men motorn inte igång.
Menyn och funktionen kan väljas med
knapparna på blinkersspaken.
För att visa oljans återstående livs‐
längd:Tryck på knappen MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Systemet måste återställas varje gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att få hjälp.
Tryck på knappen SET/CLR för att
återställa. Tändningen måste vara på men motorn ska inte vara igång.
När systemet har beräknat att motor‐
oljans livslängd har minskat visas Byt
motorolja eller en varningskod i förar‐
informationscentralen. Låt en verk‐
stad byta oljan och filtret inom en
vecka eller 500 km (beroende på
vilket som inträffar först).
Förarinformationscentral 3 116.
Serviceinformation 3 275.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter. Kontrol‐
lampornas placering kan variera be‐
roende på utrustningen. När tänd‐
ningen är på tänds de flesta kontrol‐
lamporna kort som ett funktionstest.
Kontrollampornas färger betyder:Röd=Fara, viktig påminnelseGul=Varning, hänvisning, stör‐
ningGrön=InkopplingsbekräftelseBlå=InkopplingsbekräftelseVit=Inkopplingsbekräftelse

Instrument och reglage1119Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igång Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐
skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är igång Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart g lyser gult.
Dessutom visas ett varningsmedde‐
lande eller en varningskod.
Bilen behöver service.Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 123.
Broms- och
kopplingssystem
R lyser rött.
Broms- och kopplingsvätskenivån är
för låg 3 221.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när tändningen har slagits på
om den manuella parkeringsbromsen
är åtdragen 3 168.
Tryck ner pedalen - lyser eller blinkar gult.
Lyser
Bromspedalen måste trampas ned för
att lossa den elektriska parkerings‐
bromsen 3 168.

112Instrument och reglage
Kopplingspedalen måste trampas
ned för att du ska kunna starta motorn i Autostop-läge. Stopp/start-system
3 160.
Blinkar Kopplingspedalen måste trampas ner
för en huvudstart av motorn 3 18,
3 158.
På vissa versioner visas meddel‐ andet "Tryck ner pedalen" på förar‐
informationsdisplayen 3 123.
Elektrisk parkeringsbroms
m lyser eller blinkar rött.
Lyser
Den elektriska parkeringsbromsen är ansatt 3 168.Blinkar
Den elektriska parkeringsbromsen är
inte helt ansatt eller lossad. Slå på tändningen, trampa ner broms‐
pedalen och försök återställa sys‐
temet genom att först lossa och
sedan ansätta den elektriska parker‐
ingsbromsen. Om m fortsätter att
blinka slutar du köra och kontaktar en verkstad för att få hjälp.
Fel på elektrisk
parkeringsbroms j lyser eller blinkar gult.
Lyser Den elektriska parkeringsbromsenfungerar med sämre funktion 3 168.
Blinkar Den elektriska parkeringsbromsen är
i serviceläge. Stanna bilen, ansätt
och lossa den elektriska parkerings‐
bromsen för återställning.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Låsningsfritt bromssystem
(ABS) u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS- reglering.
Låsningsfritt bromssystem 3 167.
Uppväxling När uppväxling rekommenderas för
att spara bränsle lyser [ grönt som
kontrollampa eller visas som en sym‐ bol i förarinformationscentralen eller
högnivåkombidisplayen.

Instrument och reglage125
NrBilmeddelande55Dieselpartikelfiltret är fullt3 16256Obalans ringtryck på framaxeln57Obalans ringtryck på bakaxeln58Däck utan TPMS-sensorer
upptäckta59Öppna och stäng sedan förar‐
fönstret60Öppna och stäng sedan det
främre passagerarfönstret61Öppna och stäng sedan vänster fönster bak62Öppna och stäng sedan höger
fönster bak65Stöldförsök registrerat66Stöldlarmet behöver service67Rattlåset behöver service68Servostyrningen behöver
serviceNrBilmeddelande69Upphängningssystemet
behöver service70Nivåregleringssystemet
behöver service71Bakaxeln behöver service74AFL behöver service75Luftkonditioneringen behöver
service76Varningssystemet för döda
vinkeln behöver service77Varning för filbyte behöver
service79Fyll på motorolja81Växellådan behöver service82Byt motorolja snart83Den adaptiva farthållaren
behöver service84Motoreffekten är reduceradNrBilmeddelande89Motorelektronik, växellådse‐
lektronik, startspärr, diesel‐
bränslefilter94Lägg i parkeringsläge innan du
går ut95Airbagen behöver service128Motorhuv öppen134Fel på parkeringshjälpen,
rengör stötfångare136Gör service på parkerings‐
hjälpen145Kontrollera spolarvätskenivå174Låg bilbatterispänning258Parkeringshjälpen är från‐
slagen

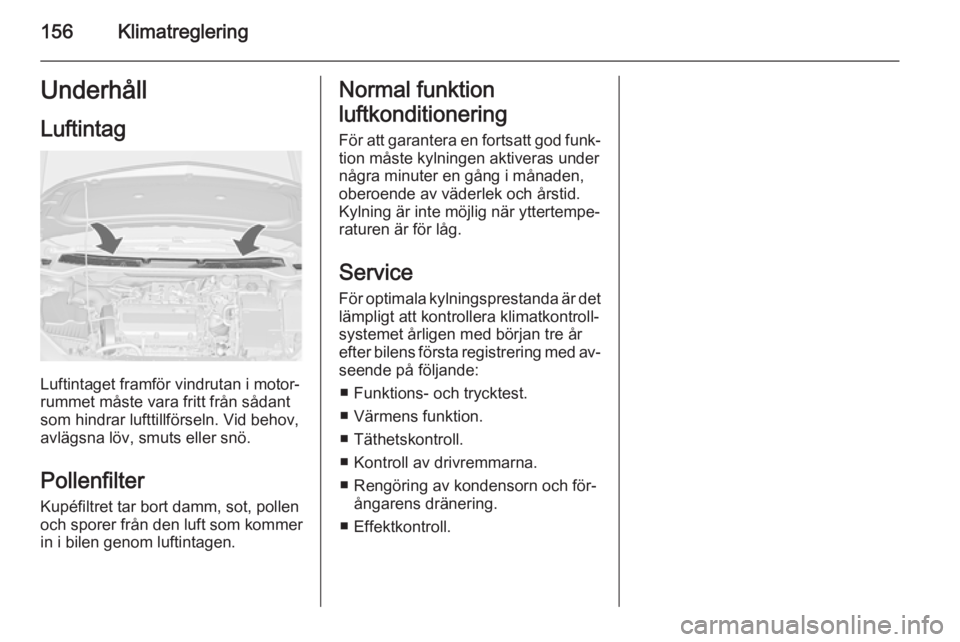

156KlimatregleringUnderhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.
Normal funktion
luftkonditionering
För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden,
oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatkontroll‐
systemet årligen med början tre år
efter bilens första registrering med av‐
seende på följande:
■ Funktions- och trycktest.
■ Värmens funktion.
■ Täthetskontroll.
■ Kontroll av drivremmarna.
■ Rengöring av kondensorn och för‐ ångarens dränering.
■ Effektkontroll.
