OPEL MOKKA 2015.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2015.5, Model line: MOKKA, Model: OPEL MOKKA 2015.5Pages: 239, PDF-Größe: 6.46 MB
Page 31 of 239

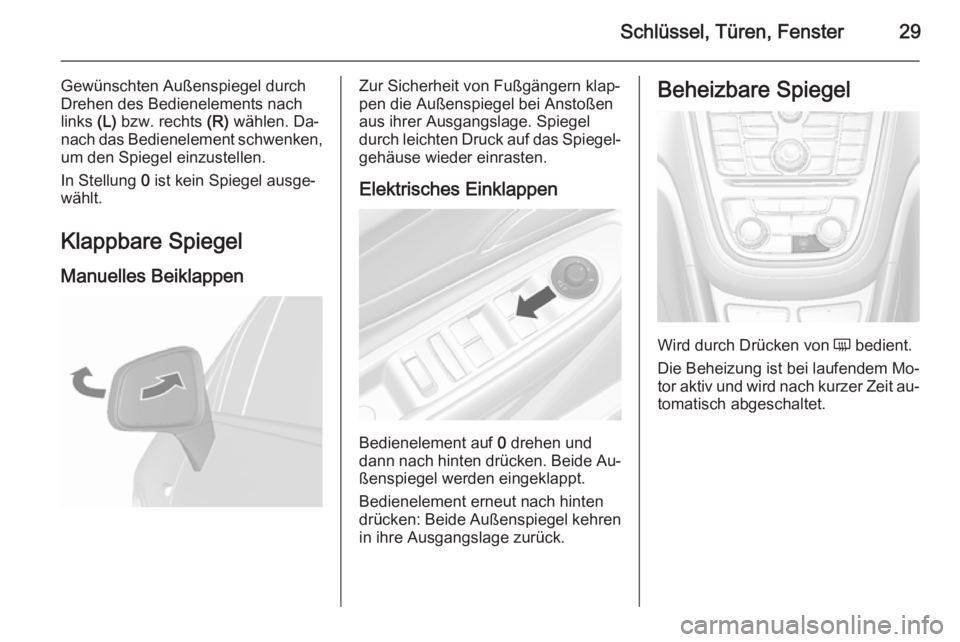

Schlüssel, Türen, Fenster29
Gewünschten Außenspiegel durch
Drehen des Bedienelements nach
links (L) bzw. rechts (R) wählen. Da‐
nach das Bedienelement schwenken,
um den Spiegel einzustellen.
In Stellung 0 ist kein Spiegel ausge‐
wählt.
Klappbare Spiegel
Manuelles BeiklappenZur Sicherheit von Fußgängern klap‐
pen die Außenspiegel bei Anstoßen
aus ihrer Ausgangslage. Spiegel
durch leichten Druck auf das Spiegel‐
gehäuse wieder einrasten.
Elektrisches Einklappen
Bedienelement auf 0 drehen und
dann nach hinten drücken. Beide Au‐
ßenspiegel werden eingeklappt.
Bedienelement erneut nach hinten
drücken: Beide Außenspiegel kehren
in ihre Ausgangslage zurück.
Beheizbare Spiegel
Wird durch Drücken von Ü bedient.
Die Beheizung ist bei laufendem Mo‐
tor aktiv und wird nach kurzer Zeit au‐
tomatisch abgeschaltet.
Page 32 of 239

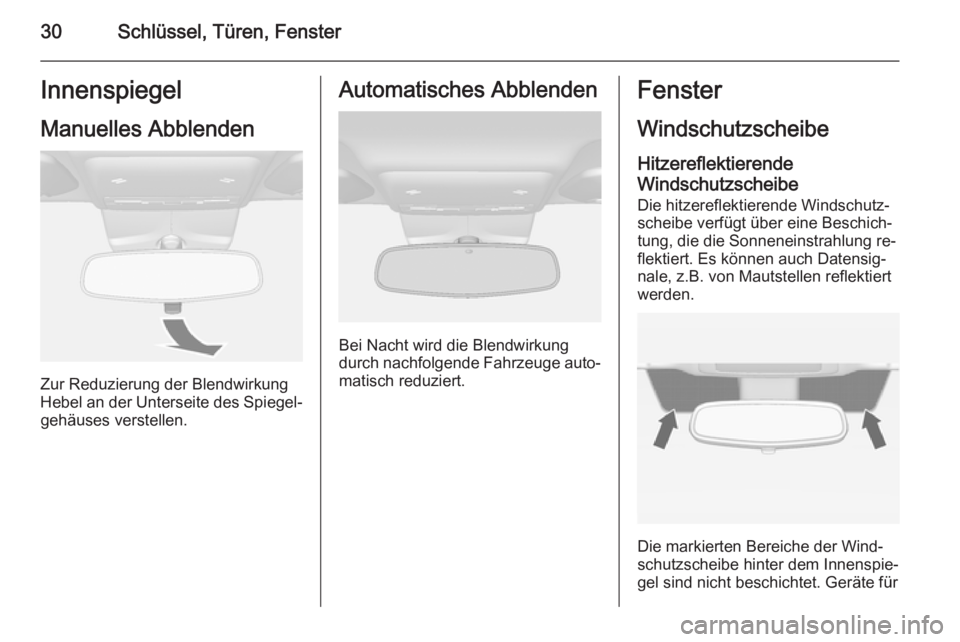

30Schlüssel, Türen, FensterInnenspiegelManuelles Abblenden
Zur Reduzierung der Blendwirkung
Hebel an der Unterseite des Spiegel‐ gehäuses verstellen.
Automatisches Abblenden
Bei Nacht wird die Blendwirkung
durch nachfolgende Fahrzeuge auto‐
matisch reduziert.
Fenster
Windschutzscheibe
Hitzereflektierende
Windschutzscheibe
Die hitzereflektierende Windschutz‐
scheibe verfügt über eine Beschich‐
tung, die die Sonneneinstrahlung re‐
flektiert. Es können auch Datensig‐
nale, z.B. von Mautstellen reflektiert
werden.
Die markierten Bereiche der Wind‐
schutzscheibe hinter dem Innenspie‐ gel sind nicht beschichtet. Geräte für
Page 33 of 239

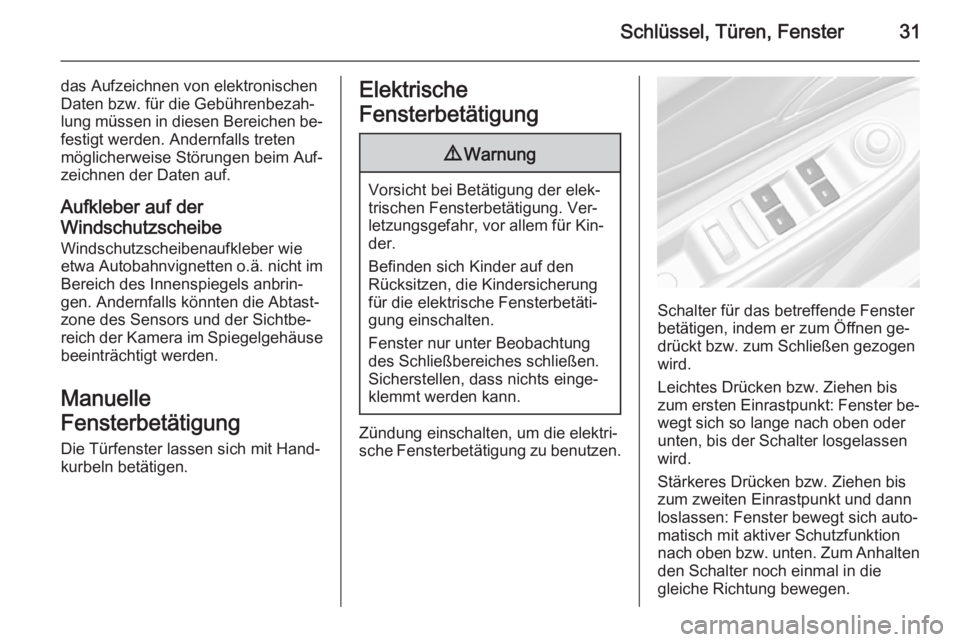

Schlüssel, Türen, Fenster31
das Aufzeichnen von elektronischenDaten bzw. für die Gebührenbezah‐
lung müssen in diesen Bereichen be‐ festigt werden. Andernfalls treten
möglicherweise Störungen beim Auf‐
zeichnen der Daten auf.
Aufkleber auf der
Windschutzscheibe Windschutzscheibenaufkleber wie
etwa Autobahnvignetten o.ä. nicht im
Bereich des Innenspiegels anbrin‐
gen. Andernfalls könnten die Abtast‐
zone des Sensors und der Sichtbe‐
reich der Kamera im Spiegelgehäuse beeinträchtigt werden.
Manuelle
Fensterbetätigung
Die Türfenster lassen sich mit Hand‐
kurbeln betätigen.Elektrische
Fensterbetätigung9 Warnung
Vorsicht bei Betätigung der elek‐
trischen Fensterbetätigung. Ver‐
letzungsgefahr, vor allem für Kin‐
der.
Befinden sich Kinder auf den
Rücksitzen, die Kindersicherung
für die elektrische Fensterbetäti‐
gung einschalten.
Fenster nur unter Beobachtung des Schließbereiches schließen.
Sicherstellen, dass nichts einge‐
klemmt werden kann.
Zündung einschalten, um die elektri‐
sche Fensterbetätigung zu benutzen.
Schalter für das betreffende Fenster
betätigen, indem er zum Öffnen ge‐ drückt bzw. zum Schließen gezogen
wird.
Leichtes Drücken bzw. Ziehen bis
zum ersten Einrastpunkt: Fenster be‐
wegt sich so lange nach oben oder
unten, bis der Schalter losgelassen
wird.
Stärkeres Drücken bzw. Ziehen bis
zum zweiten Einrastpunkt und dann
loslassen: Fenster bewegt sich auto‐ matisch mit aktiver Schutzfunktionnach oben bzw. unten. Zum Anhalten den Schalter noch einmal in die
gleiche Richtung bewegen.
Page 34 of 239

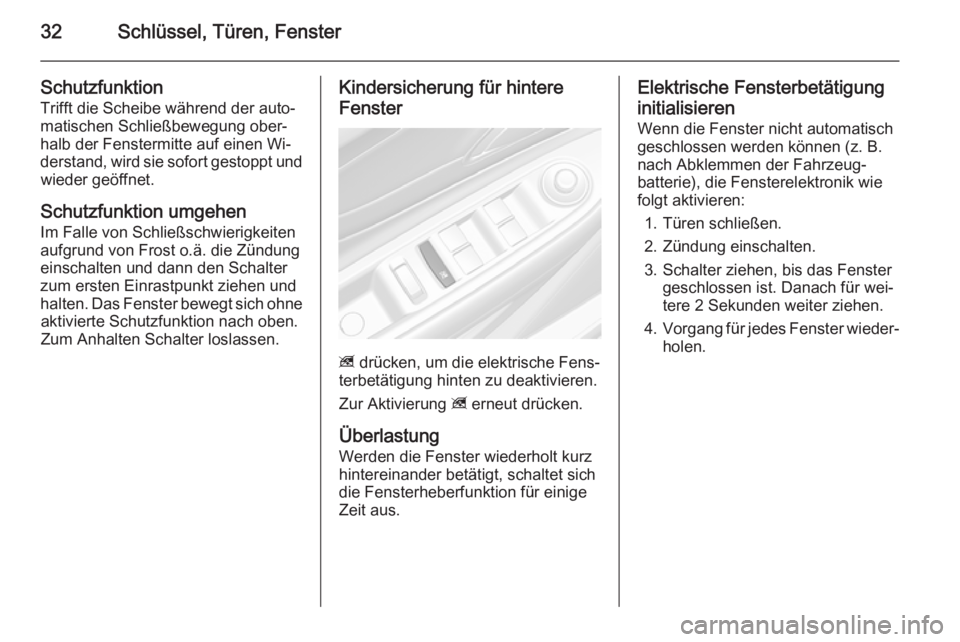

32Schlüssel, Türen, Fenster
SchutzfunktionTrifft die Scheibe während der auto‐
matischen Schließbewegung ober‐
halb der Fenstermitte auf einen Wi‐
derstand, wird sie sofort gestoppt und wieder geöffnet.
Schutzfunktion umgehen Im Falle von Schließschwierigkeiten
aufgrund von Frost o.ä. die Zündung
einschalten und dann den Schalter
zum ersten Einrastpunkt ziehen und
halten. Das Fenster bewegt sich ohne aktivierte Schutzfunktion nach oben.
Zum Anhalten Schalter loslassen.Kindersicherung für hintere
Fenster
z drücken, um die elektrische Fens‐
terbetätigung hinten zu deaktivieren.
Zur Aktivierung z erneut drücken.
Überlastung Werden die Fenster wiederholt kurz
hintereinander betätigt, schaltet sich
die Fensterheberfunktion für einige
Zeit aus.
Elektrische Fensterbetätigung
initialisieren
Wenn die Fenster nicht automatisch geschlossen werden können (z. B.
nach Abklemmen der Fahrzeug‐
batterie), die Fensterelektronik wie
folgt aktivieren:
1. Türen schließen.
2. Zündung einschalten.
3. Schalter ziehen, bis das Fenster geschlossen ist. Danach für wei‐
tere 2 Sekunden weiter ziehen.
4. Vorgang für jedes Fenster wieder‐
holen.
Page 35 of 239

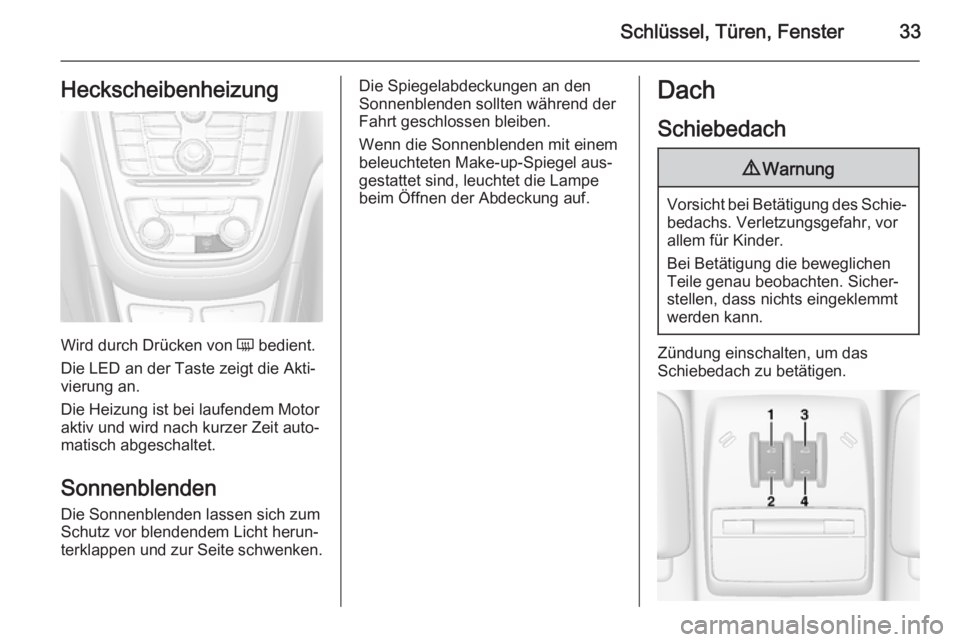

Schlüssel, Türen, Fenster33Heckscheibenheizung
Wird durch Drücken von Ü bedient.
Die LED an der Taste zeigt die Akti‐
vierung an.
Die Heizung ist bei laufendem Motor
aktiv und wird nach kurzer Zeit auto‐
matisch abgeschaltet.
SonnenblendenDie Sonnenblenden lassen sich zum
Schutz vor blendendem Licht herun‐
terklappen und zur Seite schwenken.
Die Spiegelabdeckungen an den
Sonnenblenden sollten während der
Fahrt geschlossen bleiben.
Wenn die Sonnenblenden mit einem
beleuchteten Make-up-Spiegel aus‐
gestattet sind, leuchtet die Lampe
beim Öffnen der Abdeckung auf.Dach
Schiebedach9 Warnung
Vorsicht bei Betätigung des Schie‐
bedachs. Verletzungsgefahr, vor
allem für Kinder.
Bei Betätigung die beweglichen
Teile genau beobachten. Sicher‐
stellen, dass nichts eingeklemmt werden kann.
Zündung einschalten, um das
Schiebedach zu betätigen.
Page 36 of 239

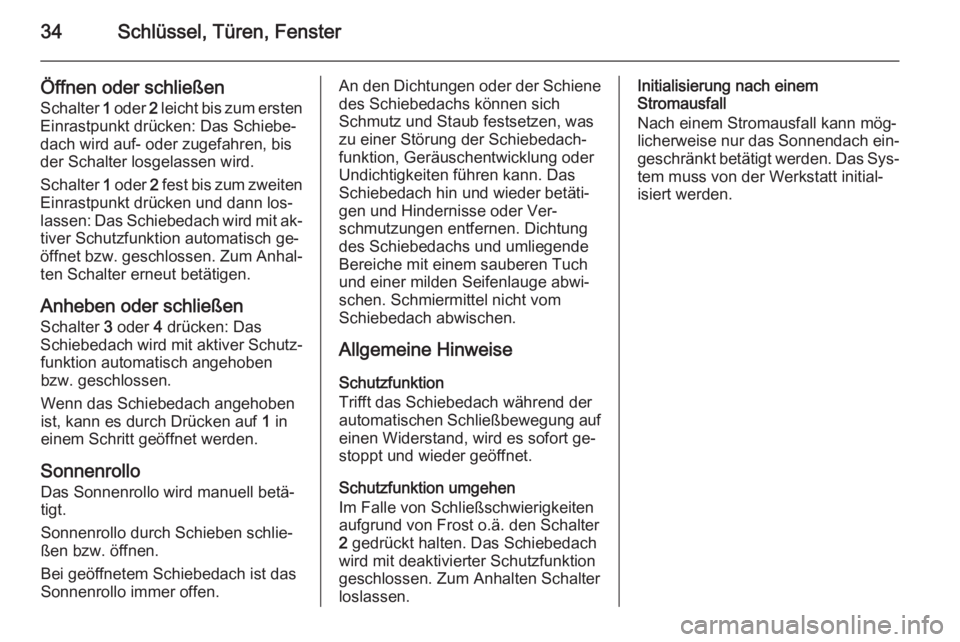

34Schlüssel, Türen, Fenster
Öffnen oder schließenSchalter 1 oder 2 leicht bis zum ersten
Einrastpunkt drücken: Das Schiebe‐
dach wird auf- oder zugefahren, bis
der Schalter losgelassen wird.
Schalter 1 oder 2 fest bis zum zweiten
Einrastpunkt drücken und dann los‐
lassen: Das Schiebedach wird mit ak‐ tiver Schutzfunktion automatisch ge‐
öffnet bzw. geschlossen. Zum Anhal‐
ten Schalter erneut betätigen.
Anheben oder schließen Schalter 3 oder 4 drücken: Das
Schiebedach wird mit aktiver Schutz‐ funktion automatisch angehoben
bzw. geschlossen.
Wenn das Schiebedach angehoben
ist, kann es durch Drücken auf 1 in
einem Schritt geöffnet werden.
Sonnenrollo Das Sonnenrollo wird manuell betä‐
tigt.
Sonnenrollo durch Schieben schlie‐
ßen bzw. öffnen.
Bei geöffnetem Schiebedach ist das
Sonnenrollo immer offen.An den Dichtungen oder der Schiene
des Schiebedachs können sich
Schmutz und Staub festsetzen, was
zu einer Störung der Schiebedach‐
funktion, Geräuschentwicklung oder
Undichtigkeiten führen kann. Das
Schiebedach hin und wieder betäti‐
gen und Hindernisse oder Ver‐
schmutzungen entfernen. Dichtung
des Schiebedachs und umliegende
Bereiche mit einem sauberen Tuch
und einer milden Seifenlauge abwi‐
schen. Schmiermittel nicht vom
Schiebedach abwischen.
Allgemeine Hinweise Schutzfunktion
Trifft das Schiebedach während der
automatischen Schließbewegung auf
einen Widerstand, wird es sofort ge‐
stoppt und wieder geöffnet.
Schutzfunktion umgehen
Im Falle von Schließschwierigkeiten
aufgrund von Frost o.ä. den Schalter
2 gedrückt halten. Das Schiebedach
wird mit deaktivierter Schutzfunktion
geschlossen. Zum Anhalten Schalter
loslassen.Initialisierung nach einem
Stromausfall
Nach einem Stromausfall kann mög‐
licherweise nur das Sonnendach ein‐
geschränkt betätigt werden. Das Sys‐
tem muss von der Werkstatt initial‐
isiert werden.
Page 37 of 239

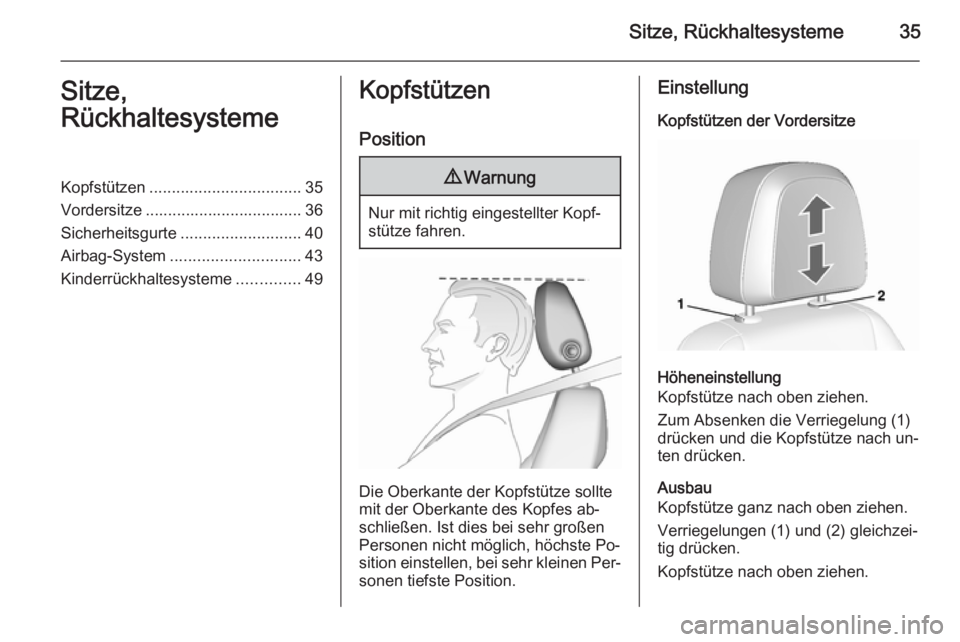

Sitze, Rückhaltesysteme35Sitze,
RückhaltesystemeKopfstützen .................................. 35
Vordersitze ................................... 36
Sicherheitsgurte ........................... 40
Airbag-System ............................. 43
Kinderrückhaltesysteme ..............49Kopfstützen
Position9 Warnung
Nur mit richtig eingestellter Kopf‐
stütze fahren.
Die Oberkante der Kopfstütze sollte
mit der Oberkante des Kopfes ab‐ schließen. Ist dies bei sehr großen
Personen nicht möglich, höchste Po‐
sition einstellen, bei sehr kleinen Per‐ sonen tiefste Position.
Einstellung
Kopfstützen der Vordersitze
Höheneinstellung
Kopfstütze nach oben ziehen.
Zum Absenken die Verriegelung (1)
drücken und die Kopfstütze nach un‐
ten drücken.
Ausbau
Kopfstütze ganz nach oben ziehen.
Verriegelungen (1) und (2) gleichzei‐
tig drücken.
Kopfstütze nach oben ziehen.
Page 38 of 239

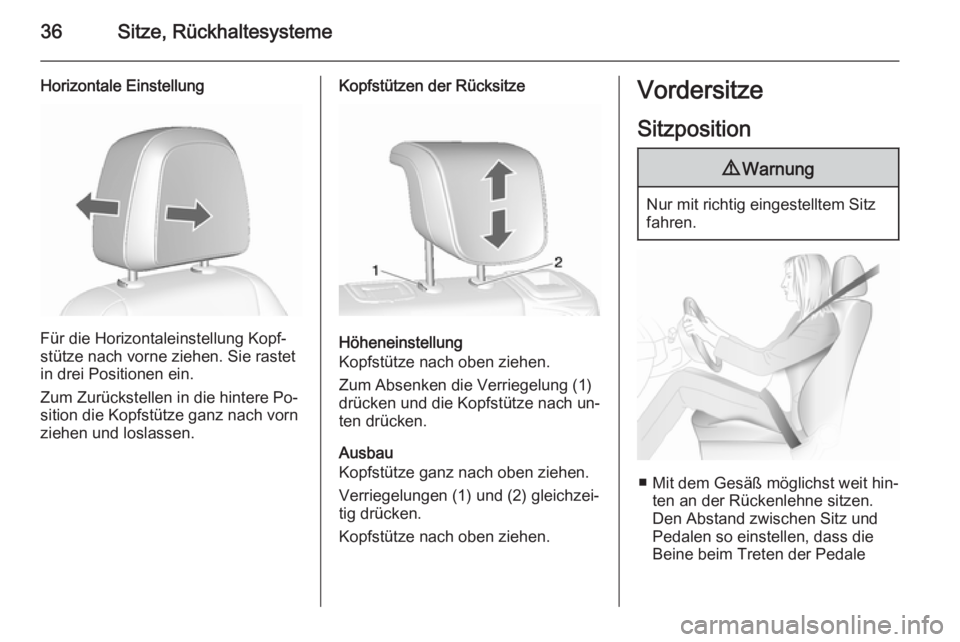

36Sitze, Rückhaltesysteme
Horizontale Einstellung
Für die Horizontaleinstellung Kopf‐
stütze nach vorne ziehen. Sie rastet
in drei Positionen ein.
Zum Zurückstellen in die hintere Po‐
sition die Kopfstütze ganz nach vorn
ziehen und loslassen.
Kopfstützen der Rücksitze
Höheneinstellung
Kopfstütze nach oben ziehen.
Zum Absenken die Verriegelung (1)
drücken und die Kopfstütze nach un‐
ten drücken.
Ausbau
Kopfstütze ganz nach oben ziehen.
Verriegelungen (1) und (2) gleichzei‐
tig drücken.
Kopfstütze nach oben ziehen.
Vordersitze
Sitzposition9 Warnung
Nur mit richtig eingestelltem Sitz
fahren.
■ Mit dem Gesäß möglichst weit hin‐ ten an der Rückenlehne sitzen.
Den Abstand zwischen Sitz und
Pedalen so einstellen, dass die
Beine beim Treten der Pedale
Page 39 of 239

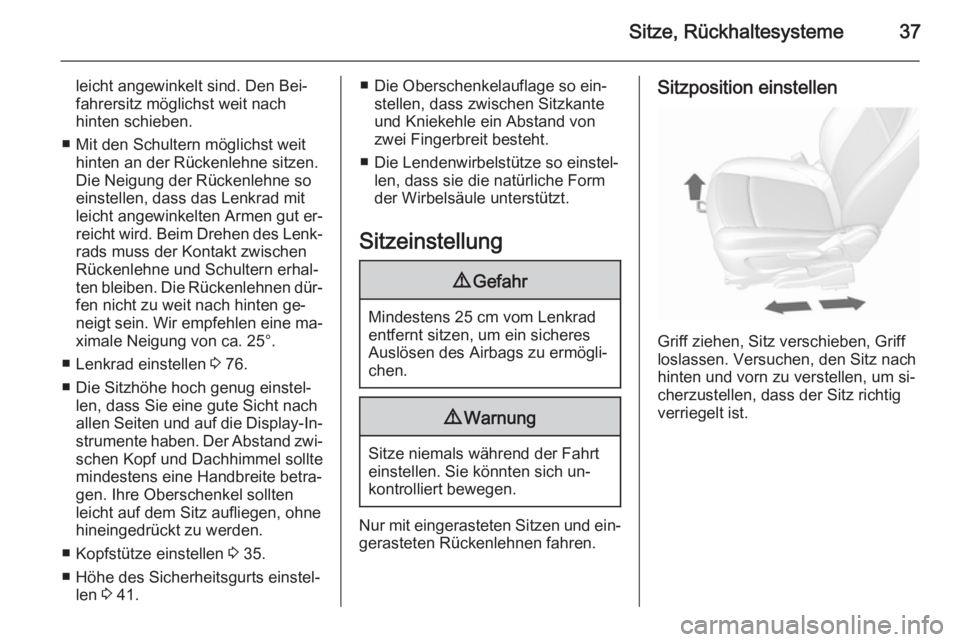

Sitze, Rückhaltesysteme37
leicht angewinkelt sind. Den Bei‐
fahrersitz möglichst weit nach
hinten schieben.
■ Mit den Schultern möglichst weit hinten an der Rückenlehne sitzen.
Die Neigung der Rückenlehne so
einstellen, dass das Lenkrad mit
leicht angewinkelten Armen gut er‐
reicht wird. Beim Drehen des Lenk‐ rads muss der Kontakt zwischenRückenlehne und Schultern erhal‐
ten bleiben. Die Rückenlehnen dür‐
fen nicht zu weit nach hinten ge‐
neigt sein. Wir empfehlen eine ma‐ ximale Neigung von ca. 25°.
■ Lenkrad einstellen 3 76.
■ Die Sitzhöhe hoch genug einstel‐ len, dass Sie eine gute Sicht nach
allen Seiten und auf die Display-In‐
strumente haben. Der Abstand zwi‐
schen Kopf und Dachhimmel sollte
mindestens eine Handbreite betra‐
gen. Ihre Oberschenkel sollten
leicht auf dem Sitz aufliegen, ohne
hineingedrückt zu werden.
■ Kopfstütze einstellen 3 35.
■ Höhe des Sicherheitsgurts einstel‐ len 3 41.■ Die Oberschenkelauflage so ein‐
stellen, dass zwischen Sitzkante
und Kniekehle ein Abstand von zwei Fingerbreit besteht.
■ Die Lendenwirbelstütze so einstel‐ len, dass sie die natürliche Form
der Wirbelsäule unterstützt.
Sitzeinstellung9 Gefahr
Mindestens 25 cm vom Lenkrad
entfernt sitzen, um ein sicheres
Auslösen des Airbags zu ermögli‐
chen.
9 Warnung
Sitze niemals während der Fahrt
einstellen. Sie könnten sich un‐
kontrolliert bewegen.
Nur mit eingerasteten Sitzen und ein‐
gerasteten Rückenlehnen fahren.
Sitzposition einstellen
Griff ziehen, Sitz verschieben, Griff
loslassen. Versuchen, den Sitz nach
hinten und vorn zu verstellen, um si‐
cherzustellen, dass der Sitz richtig
verriegelt ist.
Page 40 of 239

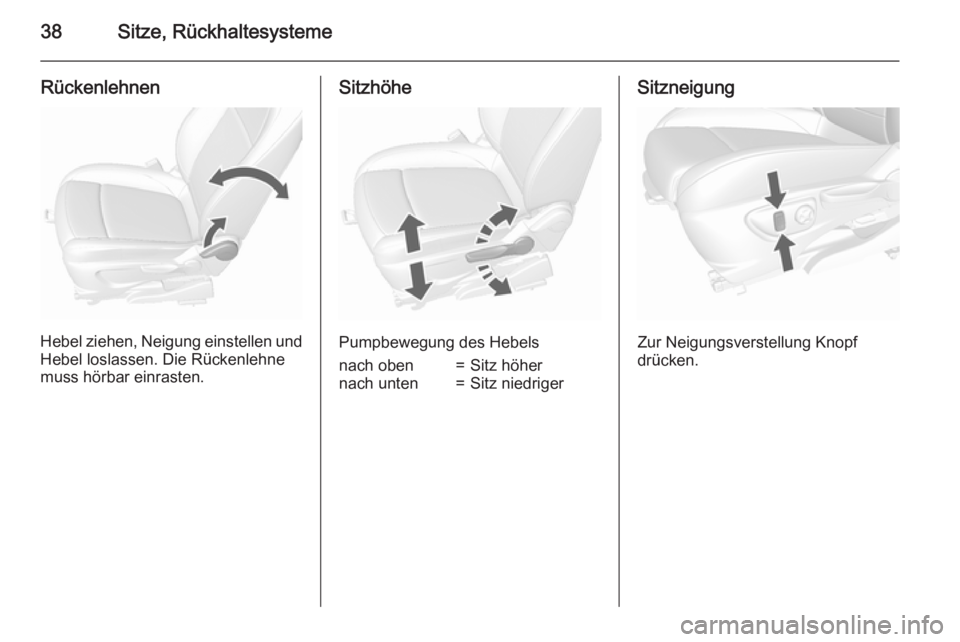

38Sitze, Rückhaltesysteme
Rückenlehnen
Hebel ziehen, Neigung einstellen und
Hebel loslassen. Die Rückenlehne
muss hörbar einrasten.
Sitzhöhe
Pumpbewegung des Hebels
nach oben=Sitz höhernach unten=Sitz niedrigerSitzneigung
Zur Neigungsverstellung Knopf
drücken.
