Page 76 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 74
4008_it_Chap03_Ergonomie-et-confort_ed01-2016
Sedili posterioriSedili posteriori monoblocco fisso e schienale ribaltabile nella parte sinistra (2/3) o destra (1/3) per modulare lo spazio di carico PEUGEOT 4008 2017 Manuale duso (in Italian) 74
4008_it_Chap03_Ergonomie-et-confort_ed01-2016
Sedili posterioriSedili posteriori monoblocco fisso e schienale ribaltabile nella parte sinistra (2/3) o destra (1/3) per modulare lo spazio di carico](/img/29/76822/w960_76822-75.png)
74
4008_it_Chap03_Ergonomie-et-confort_ed01-2016
Sedili posterioriSedili posteriori monoblocco fisso e schienale ribaltabile nella parte sinistra (2/3) o destra (1/3) per modulare lo spazio di carico del bagagliaio.
Ribaltamento dello schienaleRiposizionamento dello schienale
F Spostare in avanti il sedile anteriore, se necessario.
F
P
osizionare gli appoggiatesta in posizione
abbassata (vedere "Appoggiatesta
posteriore").
F
P
remere il comando 1 per sbloccare lo
schienale 2 .
F
R
ipiegare lo schienale 2 sulla seduta del
sedile. F
R
addrizzare lo schienale 2 e bloccarlo.
F
V
erificare che la spia rossa, situata
all'altezza del comando 1 , non sia più
visibile.
Quando si ricollocano, gli schienali possono
essere bloccati in due posizioni distinte,
secondo la velocità d'esecuzione della
manovra :
-
c
on una velocità d'esecuzione rapida, lo
schienale torna nella posizione iniziale 1 ,
-
c
on una velocità d'esecuzione lenta, lo
schienale torna in posizione verticale 2 .
Per passare dalla posizione 2
alla posizione 1,
è sufficiente sbloccare lo schienale e spingerlo
fino al suo bloccaggio.
Ergonomia e confort
Page 82 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 80
4008_it_Chap03_Ergonomie-et-confort_ed01-2016
Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:
F
Pe
r ottenere una ripart PEUGEOT 4008 2017 Manuale duso (in Italian) 80
4008_it_Chap03_Ergonomie-et-confort_ed01-2016
Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:
F
Pe
r ottenere una ripart](/img/29/76822/w960_76822-81.png)
80
4008_it_Chap03_Ergonomie-et-confort_ed01-2016
Per fare in modo che questi sistemi siano pienamente efficaci, rispettare le seguenti regole
d'uso e di manutenzione:
F
Pe
r ottenere una ripartizione d'aria omogenea, non ostruire le bocchette d'entrata
d'aria esterna situate alla base del parabrezza, gli aeratori, le uscite d'aria e la griglia
d'entrata dell'aria situata nel bagagliaio.
F
N
on ricoprire il sensore di soleggiamento, situato sul cruscotto, serve a regolare il
sistema di climatizzazione automatica.
F
F
ar funzionare il sistema di climatizzazione per almeno 5 - 10 minuti, una o due volte al
mese, per mantenerlo in per fetto stato di funzionamento.
F
V
erificare lo stato del filtro dell'abitacolo e far sostituire periodicamente gli elementi
filtranti.
R
accomandiamo di scegliere un filtro abitacolo combinato. Grazie al suo additivo attivo
specifico, contribuisce a purificare l'aria respirata dagli occupanti e a tenere pulito
l'abitacolo (riduzione dei sintomi allergici, dei cattivi odori e dei depositi grassi).
F
Pe
r garantire il corretto funzionamento del sistema di climatizzazione, si raccomanda
anche di farlo controllare secondo quanto indicato nel libretto di manutenzione e di
garanzia
F
S
e il sistema non produce aria fredda, disattivarlo e rivolgersi alla rete PEUGEOT o ad
un riparatore qualificato.
Consigli per la ventilazione e la climatizzazione
Se dopo una sosta prolungata al sole,
la temperatura interna rimane molto
elevata, areare l'abitacolo per alcuni
istanti. Posizionare il comando del
flusso d'aria ad un livello sufficiente per
garantire un corretto ricircolo dell'aria
nell'abitacolo.
Aria umida raffreddata bruscamente dal
sistema di climatizzazione del veicolo,
potrebbe provocare la comparsa di
condensa all'uscita dagli aeratori.
Questo fenomeno sparisce dopo alcuni
secondi.
In caso di traino di carico massimo in salita ripida e con una temperatura elevata,
l'interruzione della climatizzazione permette di recuperare una certa potenza del motore e
di migliorare quindi la capacità di traino. La condensa creata dalla
climatizzazione provoca un
gocciolamento d'acqua sotto al veicolo
in sosta.
Ergonomia e confort
Page 103 of 368

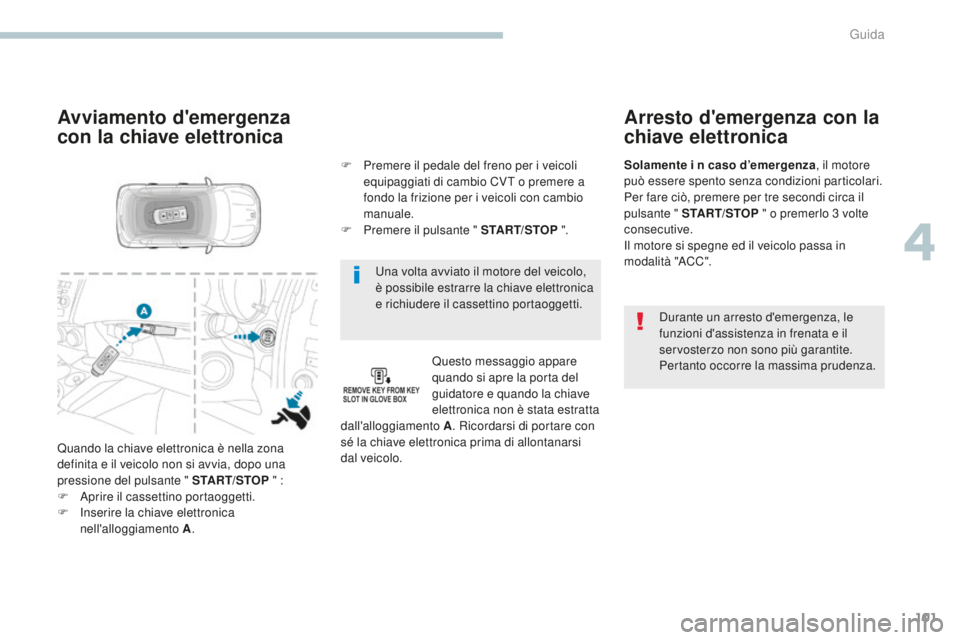

![PEUGEOT 4008 2017 Manuale duso (in Italian) 101
4008_it_Chap04_conduite_ed01-2016
Una volta avviato il motore del veicolo,
è possibile estrarre la chiave elettronica
e richiudere il cassettino portaoggetti.
Avviamento d'emergenza
con la PEUGEOT 4008 2017 Manuale duso (in Italian) 101
4008_it_Chap04_conduite_ed01-2016
Una volta avviato il motore del veicolo,
è possibile estrarre la chiave elettronica
e richiudere il cassettino portaoggetti.
Avviamento d'emergenza
con la](/img/29/76822/w960_76822-102.png)
101
4008_it_Chap04_conduite_ed01-2016
Una volta avviato il motore del veicolo,
è possibile estrarre la chiave elettronica
e richiudere il cassettino portaoggetti.
Avviamento d'emergenza
con la chiave elettronica
Questo messaggio appare
quando si apre la porta del
guidatore e quando la chiave
elettronica non è stata estratta
dall'alloggiamento A . Ricordarsi di portare con
sé la chiave elettronica prima di allontanarsi
dal veicolo.
F
P
remere il pedale del freno per i veicoli
equipaggiati di cambio CVT o premere a
fondo la frizione per i veicoli con cambio
manuale.
F
P
remere il pulsante " START/STOP
".
Quando la chiave elettronica è nella zona
definita e il veicolo non si avvia, dopo una
pressione del pulsante " START/STOP " :
F
A
prire il cassettino portaoggetti.
F
I
nserire la chiave elettronica
nell'alloggiamento A .
Arresto d'emergenza con la
chiave elettronica
Durante un arresto d'emergenza, le
funzioni d'assistenza in frenata e il
servosterzo non sono più garantite.
Pertanto occorre la massima prudenza.
Solamente i
n caso d’emergenza , il motore
può essere spento senza condizioni particolari.
Per fare ciò, premere per tre secondi circa il
pulsante " START/STOP " o premerlo 3 volte
consecutive.
Il motore si spegne ed il veicolo passa in
modalità "ACC".
4
Guida
Page 143 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 141
4008_it_Chap06_securite_ed01-2016
Raccomandazioni generali relative alla sicurezza
In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligat PEUGEOT 4008 2017 Manuale duso (in Italian) 141
4008_it_Chap06_securite_ed01-2016
Raccomandazioni generali relative alla sicurezza
In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligat](/img/29/76822/w960_76822-142.png)
141
4008_it_Chap06_securite_ed01-2016
Raccomandazioni generali relative alla sicurezza
In funzione della legislazione in vigore
nel Paese, alcuni equipaggiamenti di
sicurezza possono essere obbligatori :
gilet di sicurezza, triangoli di
presegnalazione, etilometri, lampadine,
fusibili di ricambio, estintore, cofanetto
di pronto soccorso, fasce di protezione
nella parte posteriore del veicolo...
In più punti del veicolo sono applicate
delle etichette che contengono delle
avvertenze di sicurezza e delle
informazioni d'identificazione del
veicolo. Non staccarle : sono parte
integrante del veicolo.
Per ogni intervento sul proprio veicolo,
rivolgersi ad un'officina qualificata che
disponga delle informazioni tecniche,
della competenza e del materiale adatto
che solo la rete PEUGEOT può mettere
a disposizione.
Importante :
- L'installazione di un equipaggiamento
o di un accessorio elettrico non
omologato da PEUGEOT potrebbe
provocare un sovraconsumo ed una
panne ai sistemi elettrici del veicolo.
Rivolgersi alla rete PEUGEOT per
prendere conoscenza dell'offerta di
accessori omologati.
-
Pe
r ragioni di sicurezza, l'accesso
alla presa diagnosi, associata ai
sistemi elettronici che equipaggiano
il veicolo, è strettamente riservato
alla rete PEUGEOT o ad un
riparatore qualificato, che disponga
degli attrezzi adatti (rischio di
malfunzionamento dei sistemi
elettronici che può provocare delle
panne o delle anomalie gravi).
La responsabilità non ricadrà sul
Costruttore in caso di mancato
rispetto di questa raccomandazione.
-
Q
ualsiasi modifica o adattamento
non previsti né autorizzati da
PEUGEOT o realizzati senza
rispettare le prescrizioni tecniche
definite dal Costruttore comporta la
sospensione delle garanzie legale e
contrattuale.
Installazione di
accessori emettitori per
radiocomunicazione
Prima d'installare un emettitore per
radiocomunicazione con antenna
esterna, rivolgersi tassativamente alla
rete PEUGEOT che comunicherà le
caratteristiche degli stessi (banda di
frequenza, potenza massima d'uscita,
posizione dell'antenna, condizioni
specifiche d'installazione) che possono
essere montati, secondo la Direttiva
Compatibilità Elettromagnetica
Automotive (2004/104/CE).
6
Sicurezza
Page 144 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 142
4008_it_Chap06_securite_ed01-2016
Indicatori di
direzione
(lampeggianti)
F Sinistra : abbassare il comando dei fari passando dal punto duro.
F
D
estra : tirare il comando dei fari passando
da PEUGEOT 4008 2017 Manuale duso (in Italian) 142
4008_it_Chap06_securite_ed01-2016
Indicatori di
direzione
(lampeggianti)
F Sinistra : abbassare il comando dei fari passando dal punto duro.
F
D
estra : tirare il comando dei fari passando
da](/img/29/76822/w960_76822-143.png)
142
4008_it_Chap06_securite_ed01-2016
Indicatori di
direzione
(lampeggianti)
F Sinistra : abbassare il comando dei fari passando dal punto duro.
F
D
estra : tirare il comando dei fari passando
dal punto duro.
Tre lampeggi
F Premere una sola volta verso l'alto o verso il basso, senza superare il punto di
resistenza del comando d'illuminazione;
gli indicatori di direzione corrispondenti
lampeggeranno tre volte.
Segnale
d'emergenza
Allarme visivo mediante l'accensione degli
indicatori di direzione per avvertire gli altri
guidatori in caso di panne, traino o incidente.
F
P
remere questo pulsante, gli indicatori di
direzione lampeggiano.
Funziona anche a contatto disinserito.
Accensione automatica del
segnale d'emergenza
Durante una frenata d'emergenza, in funzione
della decelerazione, il segnale d'emergenza si
accende automaticamente.
Si spegne automaticamente alla prima
accelerazione.
F
E
' anche possibile spegnerlo premendo il
tasto.
Avvisatore acustico
F Premere la parte centrale del volante.
Sicurezza
Page 145 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 143
4008_it_Chap06_securite_ed01-2016
Insieme di sistemi complementari per aiutare
a frenare con la massima sicurezza e in modo
ottimale in situazioni di emergenza:
-
s
istema antibloccaggio delle PEUGEOT 4008 2017 Manuale duso (in Italian) 143
4008_it_Chap06_securite_ed01-2016
Insieme di sistemi complementari per aiutare
a frenare con la massima sicurezza e in modo
ottimale in situazioni di emergenza:
-
s
istema antibloccaggio delle](/img/29/76822/w960_76822-144.png)
143
4008_it_Chap06_securite_ed01-2016
Insieme di sistemi complementari per aiutare
a frenare con la massima sicurezza e in modo
ottimale in situazioni di emergenza:
-
s
istema antibloccaggio delle ruote (ABS),
-
r
ipartitore elettronico della frenata (REF).
Sistemi d'assistenza in frenata
Sistema antibloccaggio
delle ruote e ripartitore
elettronico di frenata
Sistemi abbinati per aumentare la stabilità
e la maneggevolezza del veicolo durante le
frenate, soprattutto su strade dissestate e
sdrucciolevoli.
Attivazione
Il sistema antibloccaggio è attivo se la velocità
della vettura è superiore a 10 km/h. Si disattiva
non appena la velocità della vettura scende al
di sotto di 5
km/h.
Il sistema antibloccaggio interviene
automaticamente in caso di rischio di
bloccaggio delle ruote.
Il normale funzionamento del sistema ABS può
manifestarsi con leggere vibrazioni sul pedale
del freno.
Anomalia di funzionamento
Veicolo fermo
L'accensione di questa spia, accompagnata dalla
visualizzazione sul display del quadro strumenti,
indica un malfunzionamento del sistema
antibloccaggio che può provocare la perdita del
controllo del veicolo in fase di frenata.
Il veicolo conserva la frenata classica.
Guidare con prudenza a velocità moderata e
rivolgersi al più presto alla rete PEUGEOT o ad
un riparatore qualificato.
In caso di frenata di emergenza,
premere con forza senza allentare la
pressione. La spia si accende per alcuni secondi
all'inserimento del contatto (posizione
ON). Se non si spegne o non si
accende, rivolgersi alla rete PEUGEOT
o ad un riparatore qualificato.
6
Sicurezza
Page 146 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 144
4008_it_Chap06_securite_ed01-2016
Veicolo in movimento
L'accensione fissa di questa spia
indica un malfunzionamento del
sistema antibloccaggio, che può
provocare una perdita del controllo PEUGEOT 4008 2017 Manuale duso (in Italian) 144
4008_it_Chap06_securite_ed01-2016
Veicolo in movimento
L'accensione fissa di questa spia
indica un malfunzionamento del
sistema antibloccaggio, che può
provocare una perdita del controllo](/img/29/76822/w960_76822-145.png)
144
4008_it_Chap06_securite_ed01-2016
Veicolo in movimento
L'accensione fissa di questa spia
indica un malfunzionamento del
sistema antibloccaggio, che può
provocare una perdita del controllo
del veicolo in frenata.
Le due spie si accendono
contemporaneamente e i due messaggi
di allarme vengono visualizzati
alternativamente sul display del quadro
strumenti.
In caso di sostituzione delle ruote
(pneumatici e cerchi), controllare che
siano conformi alle prescrizioni del
costruttore.
Il veicolo conserva una frenata classica.
Guidare con prudenza a velocità moderata e
rivolgersi al più presto alla rete PEUGEOT o ad
un riparatore qualificato.
L'accensione di queste due spie, insieme ai
messaggi di allarme sul display del quadro
strumenti, indica un malfunzionamento del
ripartitore elettronico, la quale può provocare
una perdita del controllo del veicolo in frenata.
Fermarsi immediatamente nelle migliori
condizioni di sicurezza possibili.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato.
Sicurezza
Page 147 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 145
4008_it_Chap06_securite_ed01-2016
Sistemi associati per contribuire alla stabilità direzionale del veicolo nei limiti delle leggi della fisica :
- a ntislittamento delle ruote (TCL),
-
c
ontrol PEUGEOT 4008 2017 Manuale duso (in Italian) 145
4008_it_Chap06_securite_ed01-2016
Sistemi associati per contribuire alla stabilità direzionale del veicolo nei limiti delle leggi della fisica :
- a ntislittamento delle ruote (TCL),
-
c
ontrol](/img/29/76822/w960_76822-146.png)
145
4008_it_Chap06_securite_ed01-2016
Sistemi associati per contribuire alla stabilità direzionale del veicolo nei limiti delle leggi della fisica :
- a ntislittamento delle ruote (TCL),
-
c
ontrollo dinamico di stabilità (ASC).
Antipattinamento delle ruote e controllo dinamico di stabilità
L'antipattinamento delle ruote ottimizza la
motricità, onde evitare il pattinamento delle
ruote agendo sui freni delle ruote motrici e sul
motore.
Il controllo dinamico di stabilità agisce sul freno
di una o più ruote e sul motore, per far seguire
al veicolo la traiettoria desiderata dal guidatore.Attivazione
Questi sistemi sono attivati automaticamente
ad ogni avviamento del motore.
La visualizzazione di questa spia
sul quadro strumenti indica la
disattivazione dei sistemi ASC ed TCL.
Disattivazione
In condizioni eccezionali (avvio del veicolo
impantanato, immobilizzato nella neve, su
un terreno mobile, ecc.), può essere utile
disattivare il sistema ASC per far slittare le
ruote e ritrovare l'aderenza.
L'attivazione è segnalata dal
lampeggiamento di questo simbolo
sul display del quadro strumenti.
Sistemi di controllo della traiettoria
F Premere questo pulsante, situato a sinistra del volante, fino alla comparsa del simbolo
sul display del quadro strumenti.
Funzionamento
Funzionano quando la velocità del veicolo è
superiore a 15 km/h.
In caso di problemi di aderenza o di traiettoria,
questi sistemi entrano in funzione.
6
Sicurezza
Page 148 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 146
4008_it_Chap06_securite_ed01-2016
RiattivazioneAnomalia di funzionamento
La visualizzazione di una di queste spie
accompagnata da un messaggio sul display
del quadro strumenti indica un'anom PEUGEOT 4008 2017 Manuale duso (in Italian) 146
4008_it_Chap06_securite_ed01-2016
RiattivazioneAnomalia di funzionamento
La visualizzazione di una di queste spie
accompagnata da un messaggio sul display
del quadro strumenti indica un'anom](/img/29/76822/w960_76822-147.png)
146
4008_it_Chap06_securite_ed01-2016
RiattivazioneAnomalia di funzionamento
La visualizzazione di una di queste spie
accompagnata da un messaggio sul display
del quadro strumenti indica un'anomalia di
funzionamento di questi sistemi.
Rivolgersi alla rete PEUGEOT o ad un
riparatore qualificato per far controllare i
sistemi ASC/TCL. I sistemi ASC/ TCL aumentano la
sicurezza in caso di guida normale
ma non devono spingere il guidatore
a rischiare guidando a velocità troppo
elevata.
Il funzionamento di questi sistemi
è garantito purché si rispettino le
raccomandazioni del costruttore
relativamente:
-
a
lle ruote (pneumatici e cerchi),
-
a
i componenti dell'impianto di
frenata,
-
a
i componenti elettronici,
-
a
lle procedure di montaggio e
d'intervento.
Dopo un urto, far verificare questi
sistemi presso la rete PEUGEOT o un
riparatore qualificato.
F
P
remere di nuovo il pulsante per riattivare i
sistemi ASC e TCL.
Lo spegnimento della spia indica la
riattivazione dei sistemi ASC e TCL.
Sicurezza
Page 149 of 368
![PEUGEOT 4008 2017 Manuale duso (in Italian) 147
4008_it_Chap06_securite_ed01-2016
Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di c PEUGEOT 4008 2017 Manuale duso (in Italian) 147
4008_it_Chap06_securite_ed01-2016
Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di c](/img/29/76822/w960_76822-148.png)
147
4008_it_Chap06_securite_ed01-2016
Cinture di sicurezza
Cinture di sicurezza anteriori
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. A seconda dell'entità
dell'urto il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
Il limitatore di carico attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.
Chiusura
F Tirare la cinghia, quindi inserire il gancio nella fibbia A .
F
C
ontrollare che la cintura sia correttamente
allacciata tirando la cinghia.
Apertura
F Premere il pulsante rosso della fibbia A .
Regolazione in altezza
F Per abbassare il punto di aggancio,
premere il comando B e far scivolare verso
il basso il dispositivo di fissaggio C .
F
Pe
r alzare il punto di aggancio, premere
il comando B e far scivolare verso l'alto il
dispositivo di fissaggio C .
6
Sicurezza
