Page 9 of 651
8
HILUX_OM_OM0K321NO
Til informasjon
Vær oppmerksom på at denne håndboken gjelder for alle modeller og alt ut-
styr og ekstrautstyr. Derfor kan du også finne beskrivelser av utstyr som ikke
er montert i ditt kjøretøy.
Alle spesifikasjonene i denne håndboken var gjeldende da håndboken ble
trykket. Ettersom Toyota kontinuerlig utvikler produktene, forbeholder vi oss
imidlertid retten til å foreta endringer uten varsel.
Avhengig av spesifikasjonene kan de avbildede bilene avvike fra din bil når
det gjelder utstyr.
For eurasisk økonomisk union: Informasjonen om prosedyren for sikker bruk
av bilen og systemet, vist på produsentens etiketter på karosseriet på en-
gelsk, er kun tiltenkt servicearbeidere.
Markedet inneholder et bredt utvalg av både originale og uoriginale reserve-
deler og tilbehør til biler fra Toyota. Hvis det blir nødvendig å skifte ut noen av
de originale Toyota-delene eller -tilbehøret som følger med bilen, anbefaler
Toyota at disse kun erstattes med originale Toyota-deler eller -tilbehør. Andre
deler og tilbehør av tilsvarende kvalitet kan også brukes. Toyota kan ikke påta
seg noen form for ansvar eller gi garanti for reservedeler eller tilbehør som ik-
ke er originale Toyota-produkter, og heller ikke gi garanti for utskifting eller
montering av slike deler. I tillegg kan det være at garantien ikke dekker ska-
der eller driftsproblemer som skyldes bruk av uoriginale Toyota-reservedeler
og -tilbehør.
Hovedbrukerhåndbok
Tilbehør, reservedeler og ombygging av din Toyota
HILUX_OM0K321NO .book Page 8 Friday, January 17, 2020 10:50 AM
Page 105 of 651
1042. Instrumentpanel
HILUX_OM_OM0K321NO
*3
(utstyrsavhengig)
Indikatorlampe for
firehjulsdrift (S. 542)
Påminnelseslampe
for førers og forsetepas-
sasjerens sikkerhetsbel-
te (S. 544)
*3
(utstyrsavhengig)
Indikatorlampe for
firehjulsdrift ved lav has-
tighet (S. 542)
*5
(Blinker eller
lyser)
(
utstyrsavhengig)
Varsellamper for
baksetepassasjerenes
sikkerhetsbelter
( S. 544)
*3
(utstyrsavhengig)
Indikatorlampe for
differensialsperre bak
(S. 542)Varsellampe for lavt
drivstoffnivå ( S. 544)
*1
(utstyrsavhengig)
Varsellampe for
drivstoffsystem
( S. 543)
*1
(utstyrsavhengig)
Varsellampe for lavt
motoroljenivå ( S. 544)
*1
(utstyrsavhengig)
Varsellampe for
DPF-system (S. 543)*1
(utstyrsavhengig)
Hovedvarsellampe
(S. 544)
*1, 4
(utstyrsavhengig)
Varsellampe for
bremseoverstyringssys-
tem ( S. 543)
(utstyrsavhengig)
Varsellampe for
service ( S. 545)
*1
(Blinker eller
lyser)
(
utstyrsavhengig)
PCS-varsellampe
( S. 543)
*1, 4
(utstyrsav-
hengig)
Indikator for kansellering
av stopp- og startsystem
(S. 544)
(Gul)
(utstyrsavhengig)
LDA-indikator ( S. 544) Parkeringsbremsindika-
torlampe
(
S. 545)
(utstyrsavhengig)
Varsellampe for åpen dør
( S. 544)
(utstyrsavhengig)
Varsellampe for lavt
AdBlue™-nivå
(S. 545)
HILUX_OM0K321NO .book Page 104 Friday, January 17, 2020 10:50 AM
Page 133 of 651
1323-1. Informasjon om nøkler
HILUX_OM_OM0K321NO
Nøkler
Nøklene vist nedenfor leveres med bilen.
Ty p e A
Hovednøkler
Servicenøkkel
Nøkkelnummerplate
Ty p e B
Hovednøkler
Servicenøkkel
Nøkkelnummerplate
Ty p e C
Hovednøkler
Betjening av fjernkontrollfunksjo-
nen (S. 134)
Servicenøkkel
Nøkkelnummerplate
Nøklene
1
2
3
1
2
3
1
2
3
HILUX_OM0K321NO .book Page 132 Friday, January 17, 2020 10:50 AM
Page 134 of 651
1333-1. Informasjon om nøkler
3
Bruk av komponentene
HILUX_OM_OM0K321NO
Ty p e D
Hovednøkler
Betjening av fjernkontrollfunksjo-
nen (S. 134)
Servicenøkkel
Nøkkelnummerplate
Type E (biler med smart inngangs- og startsystem)
Elektroniske nøkler
• Betjene smart inngangs- og start-
system ( S. 148)
• Betjening av fjernkontrollfunksjo-
nen ( S. 134)
Mekaniske nøkler
Nøkkelnummerplate
Type F (biler med smart inngangs- og startsystem)
Elektroniske nøkler
• Betjene smart inngangs- og start-
system ( S. 148)
• Betjening av fjernkontrollfunksjo- nen ( S. 134)
Mekaniske nøkler
Nøkkelnummerplate
Mekaniske nøkler (ekstranøkler)
Låse og låse opp baklemmen
(S. 145)
1
2
3
1
2
3
1
2
3
4
HILUX_OM0K321NO .book Page 133 Friday, January 17, 2020 10:50 AM
Page 136 of 651
1353-1. Informasjon om nøkler
3
Bruk av komponentene
HILUX_OM_OM0K321NO
Hvis du vil ta ut den mekaniske
nøkkelen, skyver du på utløser-
hendelen og tar ut nøkkelen.
Den mekaniske nøkkelen kan ba-
re settes inn i én retning, da den
bare har spor på én side. Hvis nøk-
kelen ikke kan settes inn i en låse-
sylinder, må du snu den og prøve å
sette den inn igjen.
Sett den mekaniske nøkkelen på plass i den elektroniske nøkkelen etter at
du har brukt den. Oppbevar den mekaniske nøkkelen sammen med den
elektroniske nøkkelen. Hvis batteriet i den elektroniske nøkkelen er utladet
eller inngangsfunksjonen ikke virker som den skal, trenger du den meka-
niske nøkkelen. ( S. 573)
nPanikkmodus (utstyrsavhengig)
n Når du må legge igjen bilnøkkelen hos en parkeringsbetjent
Lås hanskerommet etter behov. ( S. 449)
Biler uten smart inngangs- og startsystem
Ta med deg hovednøkkelen og oppbevar den til eget bruk, og gi bare service-
nøkkelen til parkeringsbetjenten.
Biler med smart inngangs- og startsystem
Ta ut den mekaniske nøkkelen og oppbevar den til eget bruk, og gi bare den
elektroniske nøkkelen til parkeringsbetjenten. Hvis det finnes en ekstranøk-
kel, tar du den med for eget bruk i tillegg til den mekaniske nøkkelen.
Bruke den mekaniske nøkkelen (biler med smart inngangs- og
startsystem)
Når trykkes ned i mer enn ett se-
kund, høres en periodisk alarm og lysene
på bilen blinker for å skremme personer
fra å prøve å bryte seg inn i eller skade bi-
len din.
For å stanse alarmen trykker du på en
knapp på den trådløse fjernkontrollen.
HILUX_OM0K321NO .book Page 135 Friday, January 17, 2020 10:50 AM
Page 353 of 651
3524-6. Kjøretips
HILUX_OM_OM0K321NO
Tips for vinterkjøring
lBruk olje og andre væsker som er beregnet på utetemperaturen.
• Motorolje
• Kjølevæske
• Spylervæske
l Få en servicetekniker til å kontrollere batteriets tilstand.
l Skift til vinterdekk, og i tillegg kan du kjøpe et sett med kjettinger til
bakhjulene.
Påse at alle dekkene er av samme merke og størrelse, og at kjettingene
passer til dekkets størrelse.
Ta hensyn til punktene nedenfor dersom kjøreforholdene gjør det nød-
vendig:
l Ikke bruk makt til å forsøke å åpne vinduer eller bevege på en vin-
dusvisker som er frosset fast. Hell varmt vann over det frosne om-
rådet for å smelte isen. Tørk av v annet umiddelbart for å hindre at
det fryser.
l For å sikre at klimaanleggsviften fun gerer på riktig måte må du fjer-
ne eventuell snø som har samlet se g over luftinntaksventilene foran
frontruten.
l Se etter og fjern eventuell is eller snø som har samlet seg på utven-
dige lamper, bilens tak, chassi s, rundt dekk eller på bremsene.
l Fjern eventuell snø eller søle fra skosålene før du går inn i bilen.
Foreta alle nødvendige forbered elser og kontroller før du kjører
bilen om vinteren. Tilpass alltid kjøringen etter værforholdene.
Forberedelser før vinteren
Før du kjører bilen
HILUX_OM0K321NO .book Page 352 Friday, January 17, 2020 10:50 AM
Page 472 of 651
4717-2. Vedlikehold
HILUX_OM_OM0K321NO
7
Vedlikehold og stell
Foreskrevet vedlikehold
Periodisk vedlikehold skal utføres i angitte intervaller i henhold til ved-
likeholdsplanen.
Når det gjelder fullstendig informasjon om vedlikeholdsplanen, viser vi til
”Toyota vedlikeholdshefte” eller ”Toyota Garantihefte”.
Hva med vedlikehold du kan gjøre selv?
Mange av vedlikeholdspunktene er enkle å utføre hvis du har litt mekanis-
ke ferdigheter og grunnleggende bilverktøy.
Vær imidlertid oppmerksom på at en del vedlikeholdsoppgaver krever spe-
sialverktøy og spesielle ferdigheter. Disse bør utføres av kvalifiserte meka-
nikere. Selv om du er en erfaren ”gjør det selv”-mekaniker, anbefaler vi at
reparasjoner og vedlikehold utføres av en autorisert Toyota-forhandler, et
verksted autorisert av Toyota eller et annet pålitelig verksted. Alle autori-
serte Toyota-forhandlere og verksted vil ha et register over vedlikehold,
noe som kan være nyttig hvis du skulle få behov for garantivedlikehold.
Hvis du velger å bruke en annen kvalifisert og utstyrt faginstans enn en au-
torisert Toyota-forhandler til å utføre service eller vedlikehold på bilen, an-
befaler vi at du ber dem om å oppbevare dokumentasjon for vedlikeholdet.
Daglig stell og regelmessig ved likehold er vesentlig for trygg og
økonomisk kjøring. Toyota anbefaler vedlikehold som angitt
nedenfor:
Periodisk vedlikehold
Vedlikehold du kan gjøre selv
HILUX_OM0K321NO .book Page 471 Friday, January 17, 2020 10:50 AM
Page 546 of 651
5458-2. Tiltak i en nødssituasjon
HILUX_OM_OM0K321NO
8
Hvis det oppstår problemer

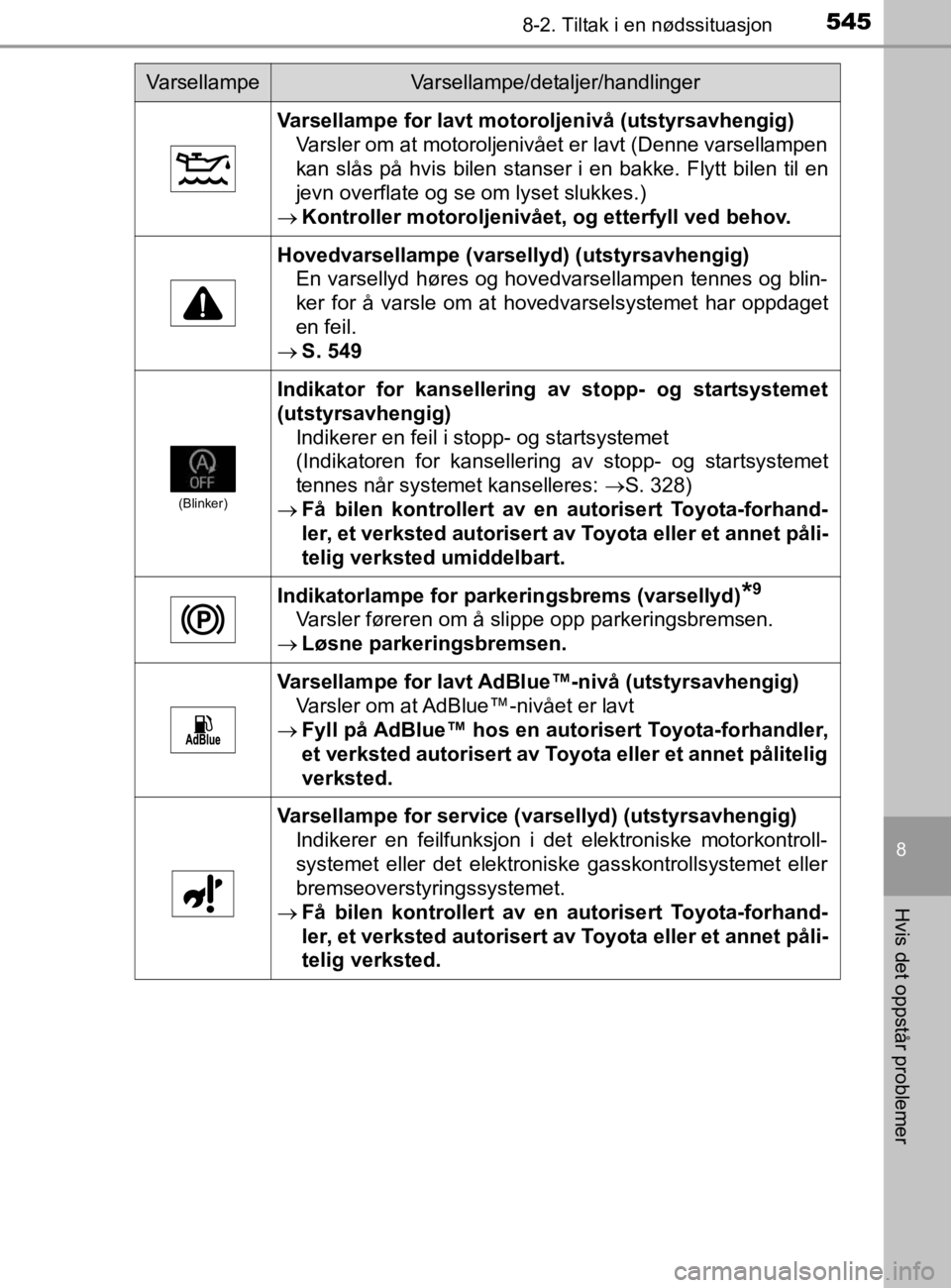

Varsellampe for lavt motoroljenivå (utstyrsavhengig)Varsler om at motoroljenivået er lavt (Denne varsellampen
kan slås på hvis bilen stanser i en bakke. Flytt bilen til en
jevn overflate og se om lyset slukkes.)
Kontroller motoroljenivået, og etterfyll ved behov.
Hovedvarsellampe (varsellyd) (utstyrsavhengig)
En varsellyd høres og hovedvarsellampen tennes og blin-
ker for å varsle om at hovedvarselsystemet har oppdaget
en feil.
S. 549
(Blinker)
Indikator for kansellering av stopp- og startsystemet
(utstyrsavhengig)
Indikerer en feil i stopp- og startsystemet
(Indikatoren for kansellering av stopp- og startsystemet
tennes når systemet kanselleres: S. 328)
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted umiddelbart.
Indikatorlampe for parkeringsbrems (varsellyd)*9
Varsler føreren om å slippe opp parkeringsbremsen.
Løsne parkeringsbremsen.
Varsellampe for lavt AdBl ue™-nivå (utstyrsavhengig)
Varsler om at AdBlue™-nivået er lavt
Fyll på AdBlue™ hos en autorisert Toyota-forhandler,
et verksted autorisert av Toyota eller et annet pålitelig
verksted.
Varsellampe for service (varsellyd) (utstyrsavhengig)
Indikerer en feilfunksjon i det elektroniske motorkontroll-
systemet eller det elektroniske gasskontrollsystemet eller
bremseoverstyringssystemet.
Få bilen kontrollert av en autorisert Toyota-forhand-
ler, et verksted autorisert av Toyota eller et annet påli-
telig verksted.
VarsellampeVarsellampe/detaljer/handlinger
HILUX_OM0K321NO .book Page 545 Friday, January 17, 2020 10:50 AM
Page 604 of 651
603
9
9-1. Spesifikasjoner
Kjøretøyspesifikasjoner
HILUX_OM_OM0K321NO
Oljeviskositet (0W-20 er forklart her som et eksempel):• 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med la- vere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje. API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-klas-
sifisering (fra det amerikanske pe-
troleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
SAE-viskositetsgraden.
Nederste del: ”Resource-Conser-
ving” angir at oljen er miljøvennlig
og har drivstoffbesparende egen-
skaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
1
2
HILUX_OM0K321NO .book Page 603 Friday, January 17, 2020 10:50 AM
Page 606 of 651
605
9
9-1. Spesifikasjoner
Kjøretøyspesifikasjoner
HILUX_OM_OM0K321NO
Oljeviskositet (0W-20 er forklart her som et eksempel):• 0W i 0W-20 angir oljens egenskaper ved kaldstart. Oljer med la- vere verdi foran W gir lettere start av motoren i kaldt vær.
• 20 i 0W-20 angir oljens egenskaper når oljen er ved høy tempe- ratur. En olje med høyere viskositet (en med høyere verdi) kan
egne seg bedre hvis bilen kjøres i høy hastighet eller med meget
stor last.
Lese merkinger på oljeemballasje:
Enkelte oljekanner er merket med det ene eller begge merkene for
API-registrering for å hjelpe deg å velge olje. API-vedlikeholdssymbol
Øverste del: ”API SERVICE SN”
betyr oljekvaliteten etter API-
klassifisering (fra det amerikan-
ske petroleumsinstitutt).
Midtre del: ”SAE 0W-20” betyr
SAE-viskositetsgraden.
Nederste del: ”Resource-Conser-
ving” angir at oljen er miljøvennlig
og har drivstoffbesparende egen-
skaper.
ILSAC-sertifis eringsmerke
ILSACs (International Lubricant Specification Advisory Committee) ser-
tifiseringsmerke vises på forsiden av kannen.
1
2
HILUX_OM0K321NO .book Page 605 Friday, January 17, 2020 10:50 AM
