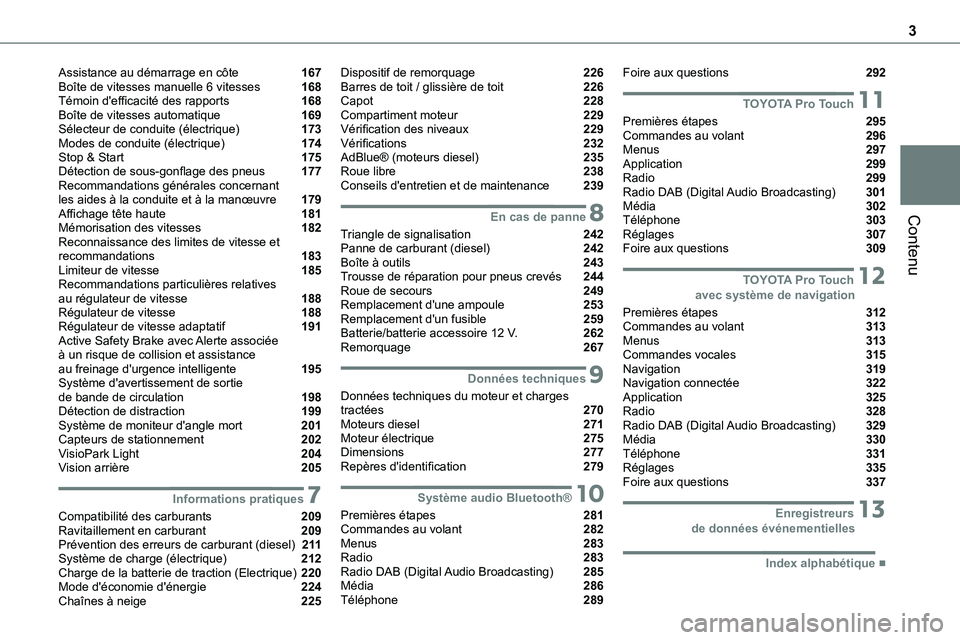

Page 3 of 360
3
Contenu
Assistance au démarrage en côte 167Boîte de vitesses manuelle 6 vitesses 168Témoin d'efficacité des rapports 168Boîte de vitesses automatique 169Sélecteur de conduite (électrique) 173Modes de conduite (électrique) 174Stop & Start 175Détection de sous-gonflage des pneus 177Recommandations générales concernant les aides à la conduite et à la manœuvre 179Affichage tête haute 181Mémorisation des vitesses 182Reconnaissance des limites de vitesse et recommandations 183Limiteur de vitesse 185Recommandations particulières relatives au régulateur de vitesse 188Régulateur de vitesse 188Régulateur de vitesse adaptatif 191Active Safety Brake avec Alerte associée à un risque de collision et assistance au freinage d'urgence intelligente 195Système d'avertissement de sortie de bande de circulation 198Détection de distraction 199Système de moniteur d'angle mort 201Capteurs de stationnement 202VisioPark Light 204Vision arrière 205
7Informations pratiques
Compatibilité des carburants 209Ravitaillement en carburant 209Prévention des erreurs de carburant (diesel) 2 11Système de charge (électrique) 212Charge de la batterie de traction (Electrique) 220Mode d'économie d'énergie 224Chaînes à neige 225
Dispositif de remorquage 226Barres de toit / glissière de toit 226Capot 228Compartiment moteur 229Vérification des niveaux 229Vérifications 232AdBlue® (moteurs diesel) 235Roue libre 238Conseils d'entretien et de maintenance 239
8En cas de panne
Triangle de signalisation 242Panne de carburant (diesel) 242Boîte à outils 243Trousse de réparation pour pneus crevés 244Roue de secours 249Remplacement d'une ampoule 253Remplacement d'un fusible 259Batterie/batterie accessoire 12 V. 262Remorquage 267
9Données techniques
Données techniques du moteur et charges tractées 270Moteurs diesel 271Moteur électrique 275Dimensions 277Repères d'identification 279
10Système audio Bluetooth®
Premières étapes 281Commandes au volant 282Menus 283Radio 283Radio DAB (Digital Audio Broadcasting) 285Média 286Téléphone 289
Foire aux questions 292
11TOYOTA Pro Touch
Premières étapes 295Commandes au volant 296Menus 297Application 299Radio 299Radio DAB (Digital Audio Broadcasting) 301Média 302Téléphone 303Réglages 307Foire aux questions 309
12 TOYOTA Pro Touch avec système de navigation
Premières étapes 312Commandes au volant 313Menus 313Commandes vocales 315Navigation 319Navigation connectée 322Application 325Radio 328Radio DAB (Digital Audio Broadcasting) 329Média 330Téléphone 331Réglages 335Foire aux questions 337
13 Enregistreurs de données événementielles
■Index alphabétique

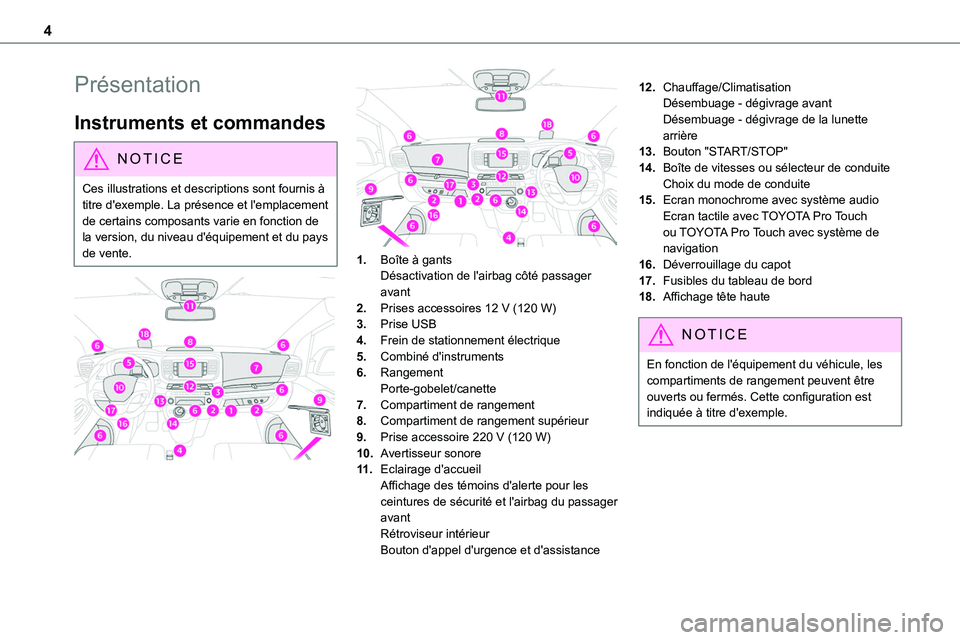

Page 4 of 360
4
Présentation
Instruments et commandes
NOTIC E
Ces illustrations et descriptions sont fournis à titre d'exemple. La présence et l'emplacement de certains composants varie en fonction de la version, du niveau d'équipement et du pays de vente.
1.Boîte à gantsDésactivation de l'airbag côté passager avant
2.Prises accessoires 12 V (120 W)
3.Prise USB
4.Frein de stationnement électrique
5.Combiné d'instruments
6.RangementPorte-gobelet/canette
7.Compartiment de rangement
8.Compartiment de rangement supérieur
9.Prise accessoire 220 V (120 W)
10.Avertisseur sonore
11 .Eclairage d'accueilAffichage des témoins d'alerte pour les ceintures de sécurité et l'airbag du passager avantRétroviseur intérieurBouton d'appel d'urgence et d'assistance
12.Chauffage/ClimatisationDésembuage - dégivrage avantDésembuage - dégivrage de la lunette arrière
13.Bouton "START/STOP"
14.Boîte de vitesses ou sélecteur de conduiteChoix du mode de conduite
15.Ecran monochrome avec système audioEcran tactile avec TOYOTA Pro Touch
ou TOYOTA Pro Touch avec système de navigation
16.Déverrouillage du capot
17.Fusibles du tableau de bord
18.Affichage tête haute
NOTIC E
En fonction de l'équipement du véhicule, les compartiments de rangement peuvent être ouverts ou fermés. Cette configuration est indiquée à titre d'exemple.

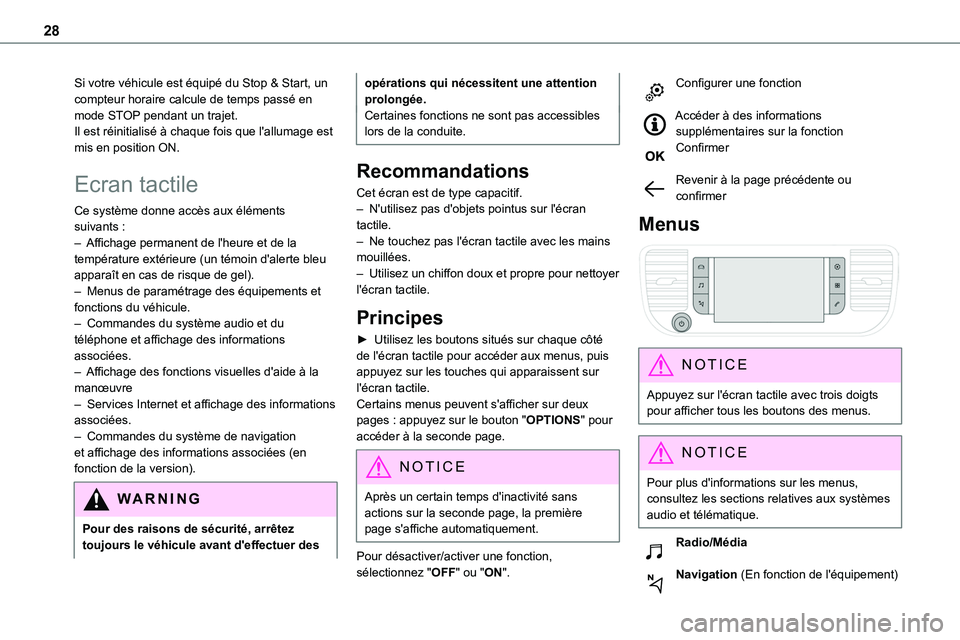

Page 28 of 360
28
Si votre véhicule est équipé du Stop & Start, un compteur horaire calcule de temps passé en mode STOP pendant un trajet.Il est réinitialisé à chaque fois que l'allumage est mis en position ON.
Ecran tactile
Ce système donne accès aux éléments
suivants :– Affichage permanent de l'heure et de la température extérieure (un témoin d'alerte bleu apparaît en cas de risque de gel).– Menus de paramétrage des équipements et fonctions du véhicule.– Commandes du système audio et du téléphone et affichage des informations associées.– Affichage des fonctions visuelles d'aide à la manœuvre– Services Internet et affichage des informations associées.– Commandes du système de navigation et affichage des informations associées (en fonction de la version).
WARNI NG
Pour des raisons de sécurité, arrêtez
toujours le véhicule avant d'effectuer des
opérations qui nécessitent une attention prolongée.Certaines fonctions ne sont pas accessibles lors de la conduite.
Recommandations
Cet écran est de type capacitif.– N'utilisez pas d'objets pointus sur l'écran
tactile.– Ne touchez pas l'écran tactile avec les mains mouillées.– Utilisez un chiffon doux et propre pour nettoyer l'écran tactile.
Principes
► Utilisez les boutons situés sur chaque côté de l'écran tactile pour accéder aux menus, puis appuyez sur les touches qui apparaissent sur l'écran tactile.Certains menus peuvent s'afficher sur deux pages : appuyez sur le bouton "OPTIONS" pour accéder à la seconde page.
NOTIC E
Après un certain temps d'inactivité sans actions sur la seconde page, la première page s'affiche automatiquement.
Pour désactiver/activer une fonction, sélectionnez "OFF" ou "ON".
Configurer une fonction
Accéder à des informations supplémentaires sur la fonctionConfirmer
Revenir à la page précédente ou confirmer
Menus
NOTIC E
Appuyez sur l'écran tactile avec trois doigts pour afficher tous les boutons des menus.
NOTIC E
Pour plus d'informations sur les menus, consultez les sections relatives aux systèmes audio et télématique.
Radio/Média
Navigation (En fonction de l'équipement)

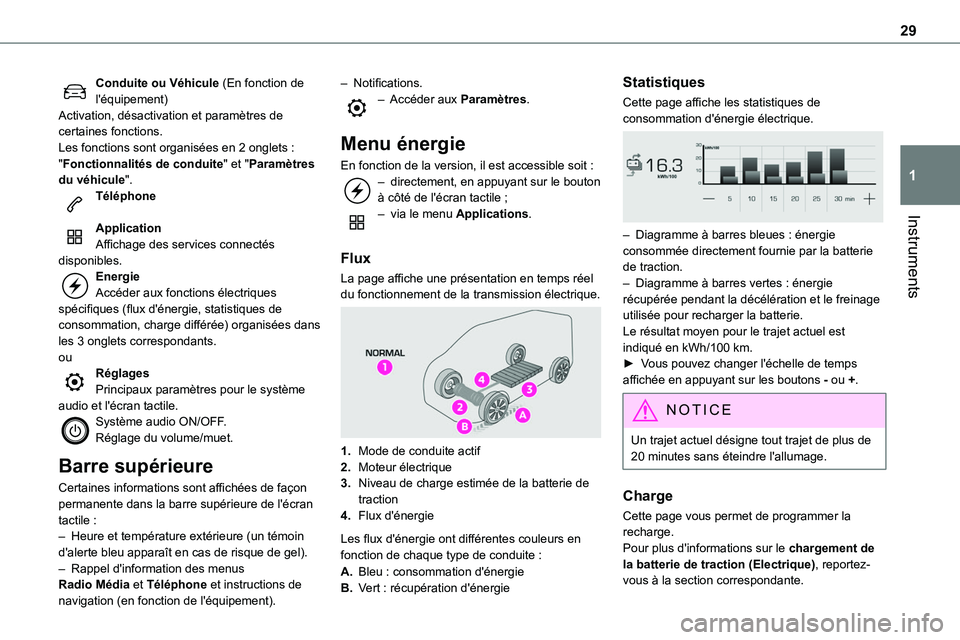

Page 29 of 360
29
Instruments
1
Conduite ou Véhicule (En fonction de l'équipement)Activation, désactivation et paramètres de certaines fonctions.Les fonctions sont organisées en 2 onglets : "Fonctionnalités de conduite" et "Paramètres du véhicule".Téléphone
ApplicationAffichage des services connectés disponibles.EnergieAccéder aux fonctions électriques spécifiques (flux d'énergie, statistiques de consommation, charge différée) organisées dans les 3 onglets correspondants.ouRéglagesPrincipaux paramètres pour le système audio et l'écran tactile.Système audio ON/OFF.Réglage du volume/muet.
Barre supérieure
Certaines informations sont affichées de façon permanente dans la barre supérieure de l'écran tactile :– Heure et température extérieure (un témoin d'alerte bleu apparaît en cas de risque de gel).– Rappel d'information des menus Radio Média et Téléphone et instructions de navigation (en fonction de l'équipement).
– Notifications.– Accéder aux Paramètres.
Menu énergie
En fonction de la version, il est accessible soit :– directement, en appuyant sur le bouton à côté de l'écran tactile ;– via le menu Applications.
Flux
La page affiche une présentation en temps réel du fonctionnement de la transmission électrique.
1.Mode de conduite actif
2.Moteur électrique
3.Niveau de charge estimée de la batterie de traction
4.Flux d'énergie
Les flux d'énergie ont différentes couleurs en fonction de chaque type de conduite :
A.Bleu : consommation d'énergie
B.Vert : récupération d'énergie
Statistiques
Cette page affiche les statistiques de consommation d'énergie électrique.
– Diagramme à barres bleues : énergie consommée directement fournie par la batterie de traction.– Diagramme à barres vertes : énergie récupérée pendant la décélération et le freinage utilisée pour recharger la batterie.Le résultat moyen pour le trajet actuel est indiqué en kWh/100 km.► Vous pouvez changer l'échelle de temps affichée en appuyant sur les boutons - ou +.
NOTIC E
Un trajet actuel désigne tout trajet de plus de 20 minutes sans éteindre l'allumage.
Charge
Cette page vous permet de programmer la recharge.Pour plus d'informations sur le chargement de la batterie de traction (Electrique), reportez-vous à la section correspondante.

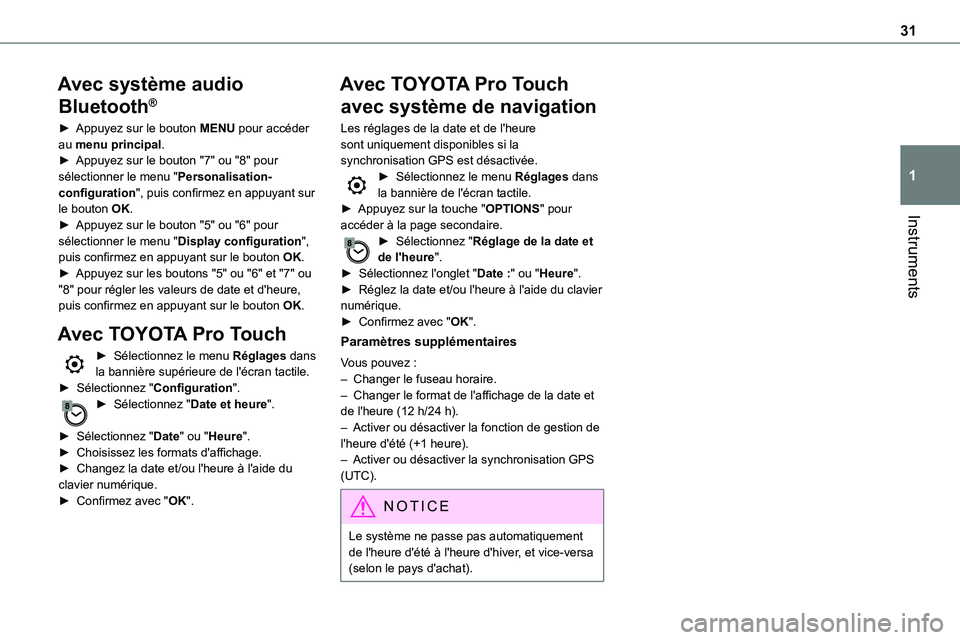

Page 31 of 360
31
Instruments
1
Avec système audio
Bluetooth®
► Appuyez sur le bouton MENU pour accéder au menu principal.► Appuyez sur le bouton "7" ou "8" pour sélectionner le menu "Personalisation-configuration", puis confirmez en appuyant sur le bouton OK.
► Appuyez sur le bouton "5" ou "6" pour sélectionner le menu "Display configuration", puis confirmez en appuyant sur le bouton OK.► Appuyez sur les boutons "5" ou "6" et "7" ou "8" pour régler les valeurs de date et d'heure, puis confirmez en appuyant sur le bouton OK.
Avec TOYOTA Pro Touch
► Sélectionnez le menu Réglages dans la bannière supérieure de l'écran tactile.► Sélectionnez "Configuration".► Sélectionnez "Date et heure".
► Sélectionnez "Date" ou "Heure".► Choisissez les formats d'affichage.► Changez la date et/ou l'heure à l'aide du clavier numérique.► Confirmez avec "OK".
Avec TOYOTA Pro Touch
avec système de navigation
Les réglages de la date et de l'heure sont uniquement disponibles si la synchronisation GPS est désactivée.► Sélectionnez le menu Réglages dans la bannière de l'écran tactile.► Appuyez sur la touche "OPTIONS" pour
accéder à la page secondaire.► Sélectionnez "Réglage de la date et de l'heure".► Sélectionnez l'onglet "Date :" ou "Heure".► Réglez la date et/ou l'heure à l'aide du clavier numérique.► Confirmez avec "OK".
Paramètres supplémentaires
Vous pouvez :– Changer le fuseau horaire.– Changer le format de l'affichage de la date et de l'heure (12 h/24 h).– Activer ou désactiver la fonction de gestion de l'heure d'été (+1 heure).– Activer ou désactiver la synchronisation GPS (UTC).
NOTIC E
Le système ne passe pas automatiquement de l'heure d'été à l'heure d'hiver, et vice-versa (selon le pays d'achat).

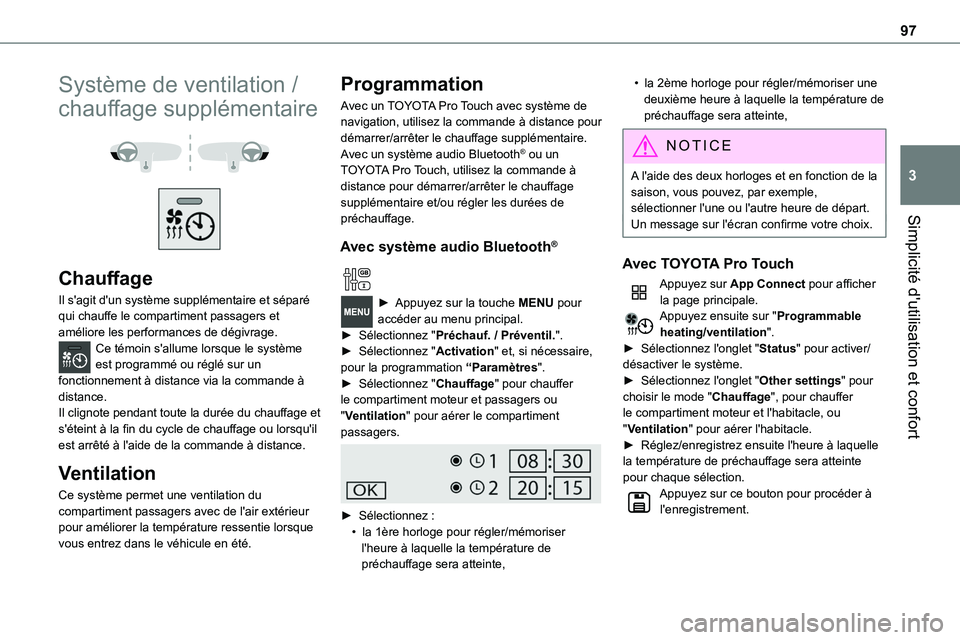

Page 97 of 360
97
Simplicité d'utilisation et confort
3
Système de ventilation /
chauffage supplémentaire
Chauffage
Il s'agit d'un système supplémentaire et séparé qui chauffe le compartiment passagers et améliore les performances de dégivrage.Ce témoin s'allume lorsque le système est programmé ou réglé sur un fonctionnement à distance via la commande à distance.Il clignote pendant toute la durée du chauffage et s'éteint à la fin du cycle de chauffage ou lorsqu'il
est arrêté à l'aide de la commande à distance.
Ventilation
Ce système permet une ventilation du compartiment passagers avec de l'air extérieur pour améliorer la température ressentie lorsque vous entrez dans le véhicule en été.
Programmation
Avec un TOYOTA Pro Touch avec système de navigation, utilisez la commande à distance pour démarrer/arrêter le chauffage supplémentaire.Avec un système audio Bluetooth® ou un TOYOTA Pro Touch, utilisez la commande à distance pour démarrer/arrêter le chauffage supplémentaire et/ou régler les durées de préchauffage.
Avec système audio Bluetooth®
► Appuyez sur la touche MENU pour accéder au menu principal. ► Sélectionnez "Préchauf. / Préventil.".► Sélectionnez "Activation" et, si nécessaire, pour la programmation “Paramètres".► Sélectionnez "Chauffage" pour chauffer le compartiment moteur et passagers ou "Ventilation" pour aérer le compartiment passagers.
► Sélectionnez :• la 1ère horloge pour régler/mémoriser l'heure à laquelle la température de préchauffage sera atteinte,
• la 2ème horloge pour régler/mémoriser une deuxième heure à laquelle la température de préchauffage sera atteinte,
N OTIC E
A l'aide des deux horloges et en fonction de la saison, vous pouvez, par exemple, sélectionner l'une ou l'autre heure de départ.Un message sur l'écran confirme votre choix.
Avec TOYOTA Pro Touch
Appuyez sur App Connect pour afficher la page principale.Appuyez ensuite sur "Programmable heating/ventilation".► Sélectionnez l'onglet "Status" pour activer/désactiver le système.► Sélectionnez l'onglet "Other settings" pour choisir le mode "Chauffage", pour chauffer le compartiment moteur et l'habitacle, ou "Ventilation" pour aérer l'habitacle.► Réglez/enregistrez ensuite l'heure à laquelle la température de préchauffage sera atteinte pour chaque sélection.Appuyez sur ce bouton pour procéder à l'enregistrement.

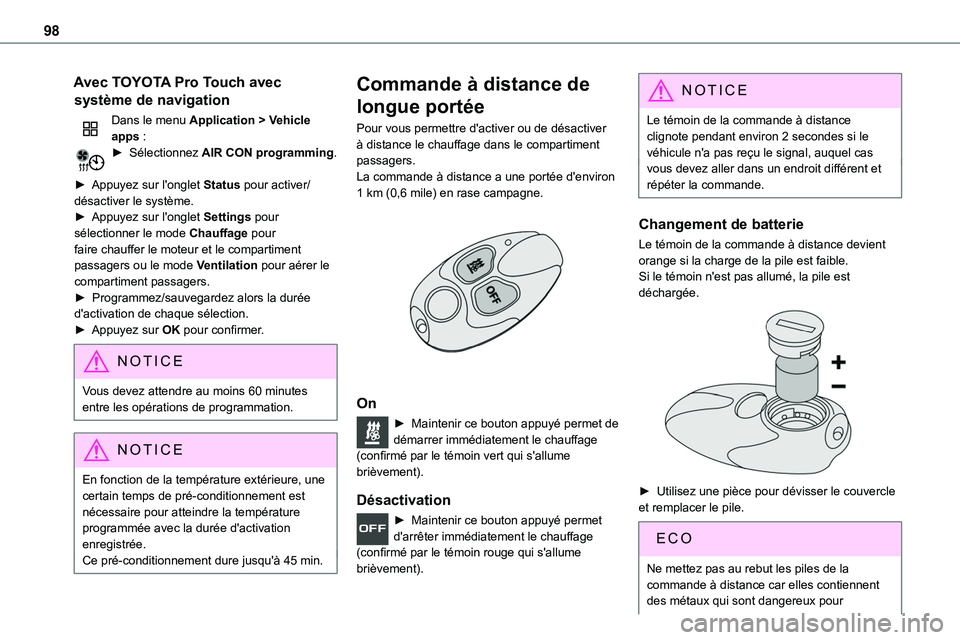

Page 98 of 360
98
Avec TOYOTA Pro Touch avec
système de navigation
Dans le menu Application > Vehicle apps :► Sélectionnez AIR CON programming.
► Appuyez sur l'onglet Status pour activer/désactiver le système.► Appuyez sur l'onglet Settings pour
sélectionner le mode Chauffage pour faire chauffer le moteur et le compartiment passagers ou le mode Ventilation pour aérer le compartiment passagers.► Programmez/sauvegardez alors la durée d'activation de chaque sélection.► Appuyez sur OK pour confirmer.
NOTIC E
Vous devez attendre au moins 60 minutes entre les opérations de programmation.
NOTIC E
En fonction de la température extérieure, une certain temps de pré-conditionnement est nécessaire pour atteindre la température programmée avec la durée d'activation enregistrée.Ce pré-conditionnement dure jusqu'à 45 min.
Commande à distance de
longue portée
Pour vous permettre d'activer ou de désactiver à distance le chauffage dans le compartiment passagers.La commande à distance a une portée d'environ 1 km (0,6 mile) en rase campagne.
On
► Maintenir ce bouton appuyé permet de démarrer immédiatement le chauffage (confirmé par le témoin vert qui s'allume brièvement).
Désactivation
► Maintenir ce bouton appuyé permet
d'arrêter immédiatement le chauffage (confirmé par le témoin rouge qui s'allume brièvement).
NOTIC E
Le témoin de la commande à distance clignote pendant environ 2 secondes si le véhicule n'a pas reçu le signal, auquel casvous devez aller dans un endroit différent et répéter la commande.
Changement de batterie
Le témoin de la commande à distance devient orange si la charge de la pile est faible.Si le témoin n'est pas allumé, la pile est déchargée.
► Utilisez une pièce pour dévisser le couvercle et remplacer le pile.
Ne mettez pas au rebut les piles de la commande à distance car elles contiennent des métaux qui sont dangereux pour

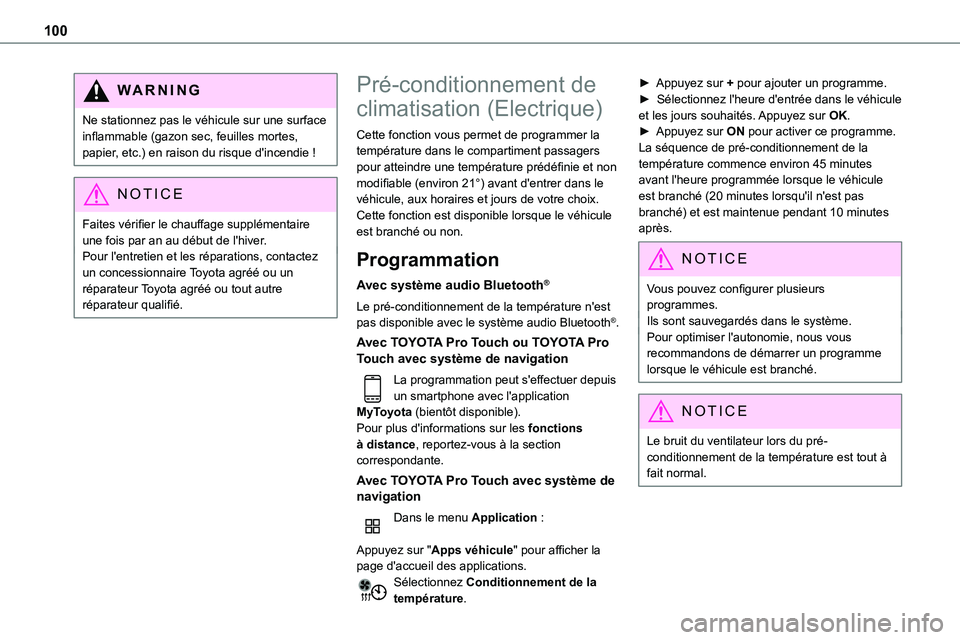

Page 100 of 360
100
WARNI NG
Ne stationnez pas le véhicule sur une surface inflammable (gazon sec, feuilles mortes, papier, etc.) en raison du risque d'incendie !
NOTIC E
Faites vérifier le chauffage supplémentaire une fois par an au début de l'hiver.Pour l'entretien et les réparations, contactez un concessionnaire Toyota agréé ou un réparateur Toyota agréé ou tout autre réparateur qualifié.
Pré-conditionnement de
climatisation (Electrique)
Cette fonction vous permet de programmer la température dans le compartiment passagers pour atteindre une température prédéfinie et non modifiable (environ 21°) avant d'entrer dans le véhicule, aux horaires et jours de votre choix.Cette fonction est disponible lorsque le véhicule
est branché ou non.
Programmation
Avec système audio Bluetooth®
Le pré-conditionnement de la température n'est pas disponible avec le système audio Bluetooth®.
Avec TOYOTA Pro Touch ou TOYOTA Pro Touch avec système de navigation
La programmation peut s'effectuer depuis un smartphone avec l'application MyToyota (bientôt disponible).Pour plus d'informations sur les fonctions à distance, reportez-vous à la section correspondante.
Avec TOYOTA Pro Touch avec système de navigation
Dans le menu Application :
Appuyez sur "Apps véhicule" pour afficher la page d'accueil des applications.Sélectionnez Conditionnement de la température.
► Appuyez sur + pour ajouter un programme.► Sélectionnez l'heure d'entrée dans le véhicule et les jours souhaités. Appuyez sur OK.► Appuyez sur ON pour activer ce programme.La séquence de pré-conditionnement de la température commence environ 45 minutes avant l'heure programmée lorsque le véhicule est branché (20 minutes lorsqu'il n'est pas branché) et est maintenue pendant 10 minutes
après.
NOTIC E
Vous pouvez configurer plusieurs programmes.Ils sont sauvegardés dans le système.Pour optimiser l'autonomie, nous vous recommandons de démarrer un programme lorsque le véhicule est branché.
NOTIC E
Le bruit du ventilateur lors du pré-conditionnement de la température est tout à fait normal.

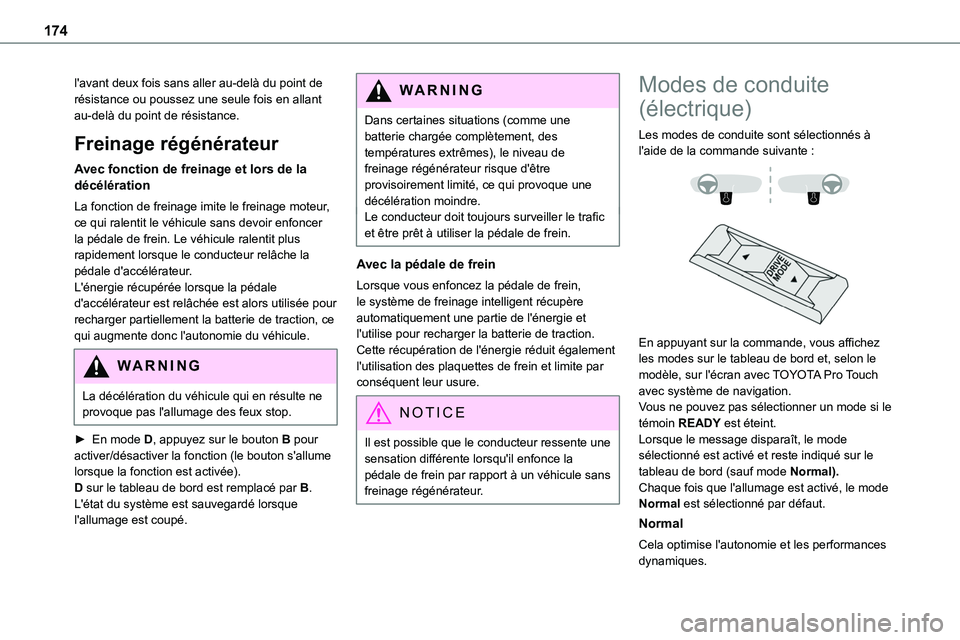

Page 174 of 360
174
l'avant deux fois sans aller au-delà du point de résistance ou poussez une seule fois en allant au-delà du point de résistance.
Freinage régénérateur
Avec fonction de freinage et lors de la décélération
La fonction de freinage imite le freinage moteur, ce qui ralentit le véhicule sans devoir enfoncer
la pédale de frein. Le véhicule ralentit plus rapidement lorsque le conducteur relâche la pédale d'accélérateur.L'énergie récupérée lorsque la pédale d'accélérateur est relâchée est alors utilisée pour recharger partiellement la batterie de traction, ce qui augmente donc l'autonomie du véhicule.
WARNI NG
La décélération du véhicule qui en résulte ne provoque pas l'allumage des feux stop.
► En mode D, appuyez sur le bouton B pour activer/désactiver la fonction (le bouton s'allume lorsque la fonction est activée).D sur le tableau de bord est remplacé par B.L'état du système est sauvegardé lorsque l'allumage est coupé.
WARNI NG
Dans certaines situations (comme une batterie chargée complètement, des températures extrêmes), le niveau de freinage régénérateur risque d'être provisoirement limité, ce qui provoque une décélération moindre.Le conducteur doit toujours surveiller le trafic
et être prêt à utiliser la pédale de frein.
Avec la pédale de frein
Lorsque vous enfoncez la pédale de frein, le système de freinage intelligent récupère automatiquement une partie de l'énergie et l'utilise pour recharger la batterie de traction.Cette récupération de l'énergie réduit également l'utilisation des plaquettes de frein et limite par conséquent leur usure.
NOTIC E
Il est possible que le conducteur ressente une sensation différente lorsqu'il enfonce la pédale de frein par rapport à un véhicule sans freinage régénérateur.
Modes de conduite
(électrique)
Les modes de conduite sont sélectionnés à l'aide de la commande suivante :
En appuyant sur la commande, vous affichez les modes sur le tableau de bord et, selon le modèle, sur l'écran avec TOYOTA Pro Touch avec système de navigation.Vous ne pouvez pas sélectionner un mode si le témoin READY est éteint.Lorsque le message disparaît, le mode sélectionné est activé et reste indiqué sur le tableau de bord (sauf mode Normal).Chaque fois que l'allumage est activé, le mode Normal est sélectionné par défaut.
Normal
Cela optimise l'autonomie et les performances dynamiques.

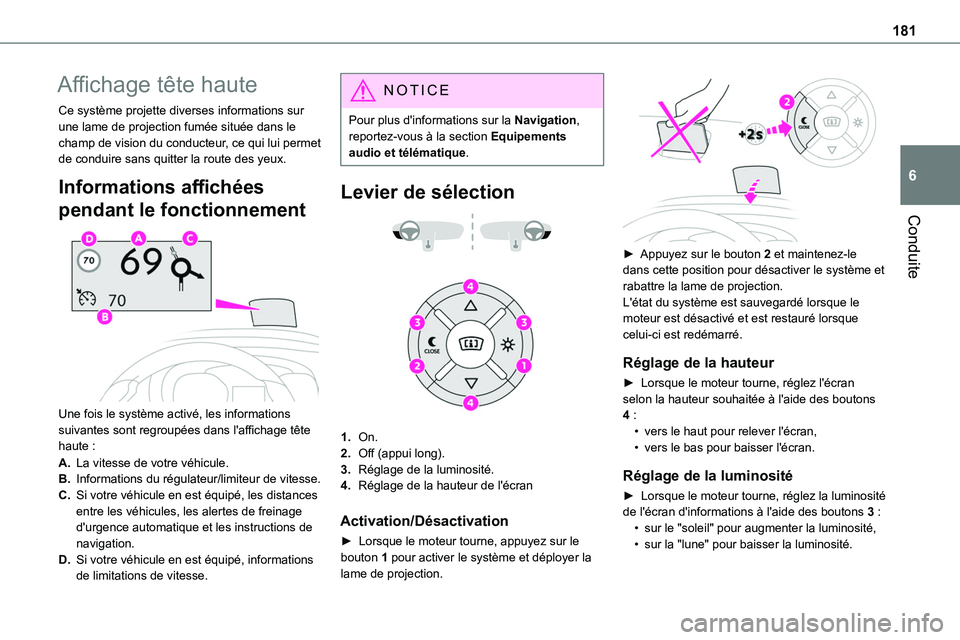

Page 181 of 360
181
Conduite
6
Affichage tête haute
Ce système projette diverses informations sur une lame de projection fumée située dans le champ de vision du conducteur, ce qui lui permet de conduire sans quitter la route des yeux.
Informations affichées
pendant le fonctionnement
Une fois le système activé, les informations suivantes sont regroupées dans l'affichage tête haute :
A.La vitesse de votre véhicule.
B.Informations du régulateur/limiteur de vitesse.
C.Si votre véhicule en est équipé, les distances entre les véhicules, les alertes de freinage d'urgence automatique et les instructions de
navigation.
D.Si votre véhicule en est équipé, informations de limitations de vitesse.
NOTIC E
Pour plus d'informations sur la Navigation, reportez-vous à la section Equipements audio et télématique.
Levier de sélection
1.On.
2.Off (appui long).
3.Réglage de la luminosité.
4.Réglage de la hauteur de l'écran
Activation/Désactivation
► Lorsque le moteur tourne, appuyez sur le bouton 1 pour activer le système et déployer la lame de projection.
► Appuyez sur le bouton 2 et maintenez-le dans cette position pour désactiver le système et rabattre la lame de projection.L'état du système est sauvegardé lorsque le moteur est désactivé et est restauré lorsque celui-ci est redémarré.
Réglage de la hauteur
► Lorsque le moteur tourne, réglez l'écran selon la hauteur souhaitée à l'aide des boutons 4 :
• vers le haut pour relever l'écran,• vers le bas pour baisser l'écran.
Réglage de la luminosité
► Lorsque le moteur tourne, réglez la luminosité de l'écran d'informations à l'aide des boutons 3 :• sur le "soleil" pour augmenter la luminosité,• sur la "lune" pour baisser la luminosité.
