Page 584 of 760
5846-3. Zelf uit te voeren onderhoud
RAV4_OM_OM42A21E_(EE)■

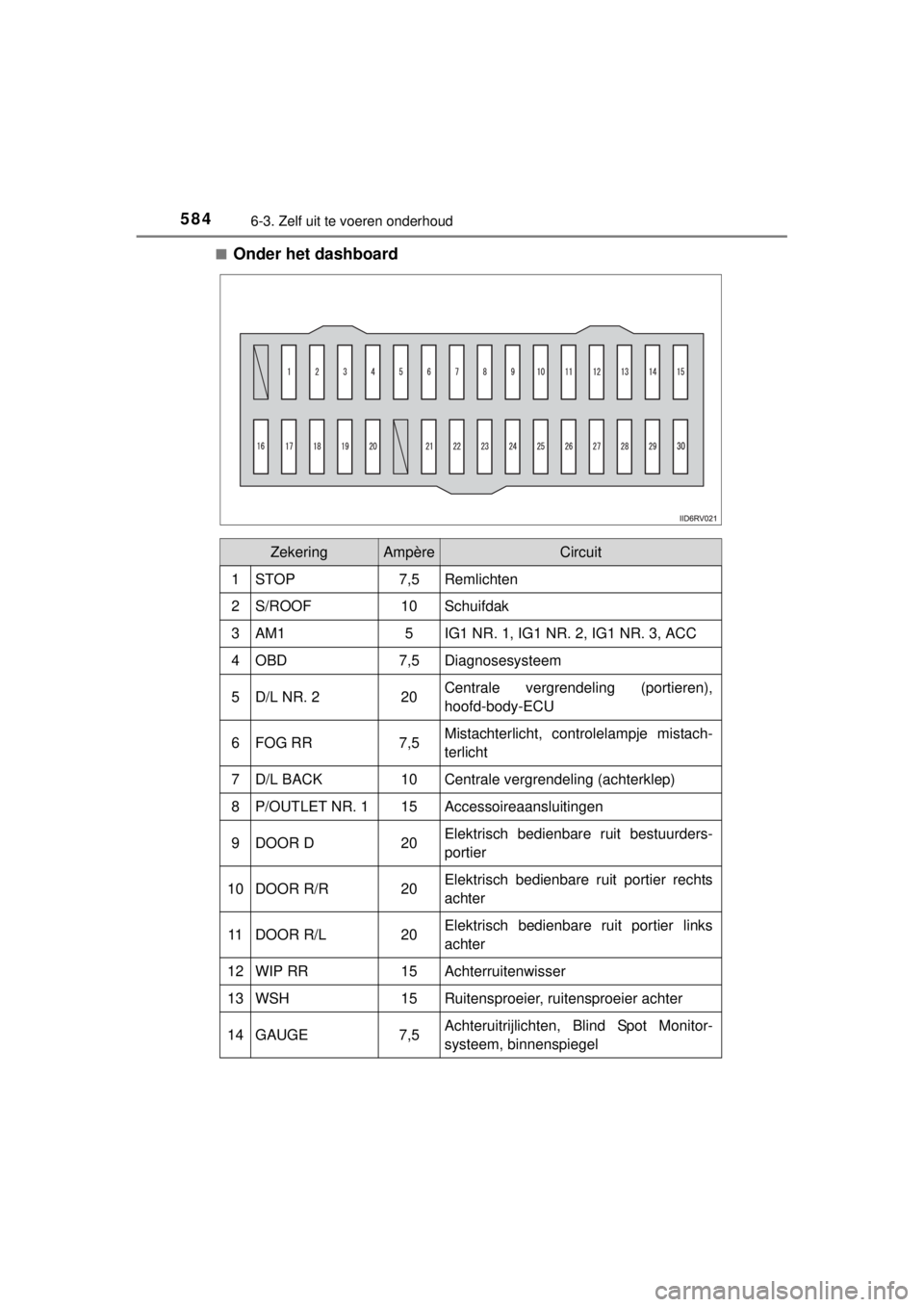

Onder het dashboard
ZekeringAmpèreCircuit
1STOP7,5Remlichten
2S/ROOF10Schuifdak
3AM15IG1 NR. 1, IG1 NR. 2, IG1 NR. 3, ACC
4OBD7,5Diagnosesysteem
5D/L NR. 220Centrale vergrendeling (portieren),
hoofd-body-ECU
6FOG RR7,5Mistachterlicht, controlelampje mistach-
terlicht
7D/L BACK10Centrale vergrendeling (achterklep)
8P/OUTLET NR. 115Accessoireaansluitingen
9DOOR D20Elektrisch bedienbare ruit bestuurders-
portier
10DOOR R/R20Elektrisch bedienbare ruit portier rechts
achter
11DOOR R/L20Elektrisch bedienbare ruit portier links
achter
12WIP RR15Achterruitenwisser
13WSH15Ruitensproeier, ruitensproeier achter
14GAUGE7,5Achteruitrijlichten, Blind Spot Monitor-
systeem, binnenspiegel
