Page 17 of 184
1-6
1
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
El ATV requiere más esfuerzo para girar
cuando está seleccionada la tracción a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca
la velocidad permitiendo un margen de
tiempo y distancia superior al habitual para
maniobrar.
En este pictograma se muestran los límites
de carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan
en este manual.
La carga puede incluir el conductor, el
pasajero, equipo de protección personal,
accesorios, objetos, equipaje y demás
elementos relacionados.
Verifique que no se sobrepasen los límites
de carga.
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
U28P62S0.book Page 6 Friday, March 12, 2010 10:07 AM
Page 30 of 184
4-2
4

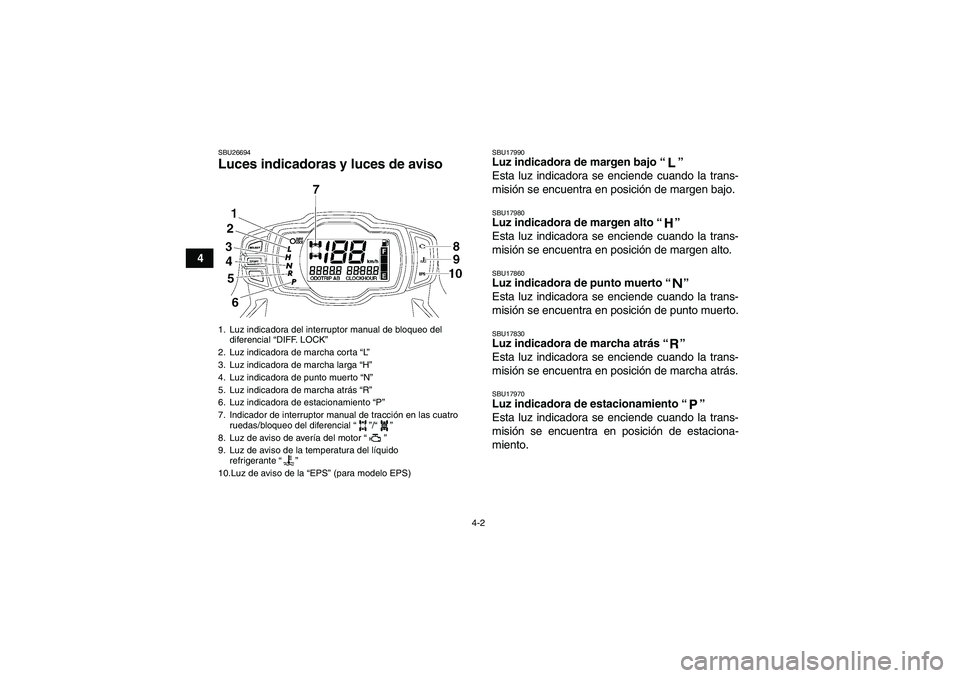

SBU26694Luces indicadoras y luces de aviso
SBU17990Luz indicadora de margen bajo“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen bajo.SBU17980Luz indicadora de margen alto“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de margen alto.SBU17860Luz indicadora de punto muerto“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de punto muerto.SBU17830Luz indicadora de marcha atrás“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de marcha atrás.SBU17970Luz indicadora de estacionamiento“”
Esta luz indicadora se enciende cuando la trans-
misión se encuentra en posición de estaciona-
miento.
1. Luz indicadora del interruptor manual de bloqueo del
diferencial “DIFF. LOCK”
2. Luz indicadora de marcha corta “L”
3. Luz indicadora de marcha larga “H”
4. Luz indicadora de punto muerto “N”
5. Luz indicadora de marcha atrás “R”
6. Luz indicadora de estacionamiento “P”
7. Indicador de interruptor manual de tracción en las cuatro
ruedas/bloqueo del diferencial“”/“”
8. Luz de aviso de avería del motor“”
9. Luz de aviso de la temperatura del líquido
refrigerante“”
10.Luz de aviso de la “EPS” (para modelo EPS)U28P62S0.book Page 2 Friday, March 12, 2010 10:07 AM
Page 32 of 184
4-4
4

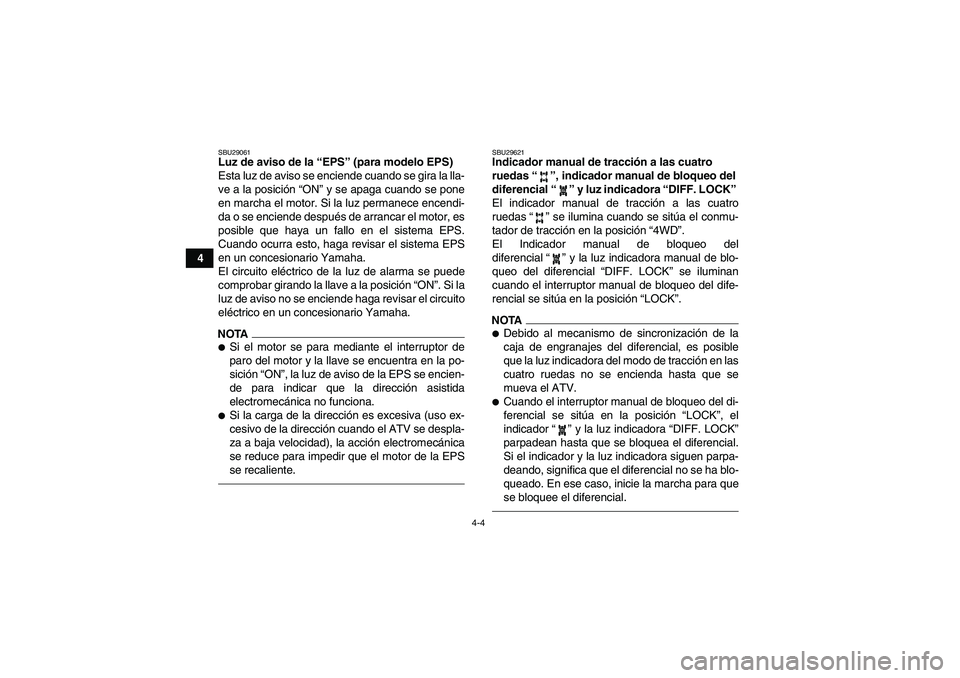

SBU29061Luz de aviso de la “EPS” (para modelo EPS)
Esta luz de aviso se enciende cuando se gira la lla-
ve a la posición “ON” y se apaga cuando se pone
en marcha el motor. Si la luz permanece encendi-
da o se enciende después de arrancar el motor, es
posible que haya un fallo en el sistema EPS.
Cuando ocurra esto, haga revisar el sistema EPS
en un concesionario Yamaha.
El circuito eléctrico de la luz de alarma se puede
comprobar girando la llave a la posición “ON”. Si la
luz de aviso no se enciende haga revisar el circuito
eléctrico en un concesionario Yamaha.NOTASi el motor se para mediante el interruptor de
paro del motor y la llave se encuentra en la po-
sición “ON”, la luz de aviso de la EPS se encien-
de para indicar que la dirección asistida
electromecánica no funciona.Si la carga de la dirección es excesiva (uso ex-
cesivo de la dirección cuando el ATV se despla-
za a baja velocidad), la acción electromecánica
se reduce para impedir que el motor de la EPS
se recaliente.
SBU29621Indicador manual de tracción a las cuatro
ruedas“”, indicador manual de bloqueo del
diferencial“” y luz indicadora “DIFF. LOCK”
El indicador manual de tracción a las cuatro
ruedas“” se ilumina cuando se sitúa el conmu-
tador de tracción en la posición “4WD”.
El Indicador manual de bloqueo del
diferencial“” y la luz indicadora manual de blo-
queo del diferencial “DIFF. LOCK” se iluminan
cuando el interruptor manual de bloqueo del dife-
rencial se sitúa en la posición “LOCK”.NOTADebido al mecanismo de sincronización de la
caja de engranajes del diferencial, es posible
que la luz indicadora del modo de tracción en las
cuatro ruedas no se encienda hasta que se
mueva el ATV.Cuando el interruptor manual de bloqueo del di-
ferencial se sitúa en la posición “LOCK”, el
indicador“” y la luz indicadora “DIFF. LOCK”
parpadean hasta que se bloquea el diferencial.
Si el indicador y la luz indicadora siguen parpa-
deando, significa que el diferencial no se ha blo-
queado. En ese caso, inicie la marcha para que
se bloquee el diferencial.
U28P62S0.book Page 4 Friday, March 12, 2010 10:07 AM
Page 33 of 184
4-5
4

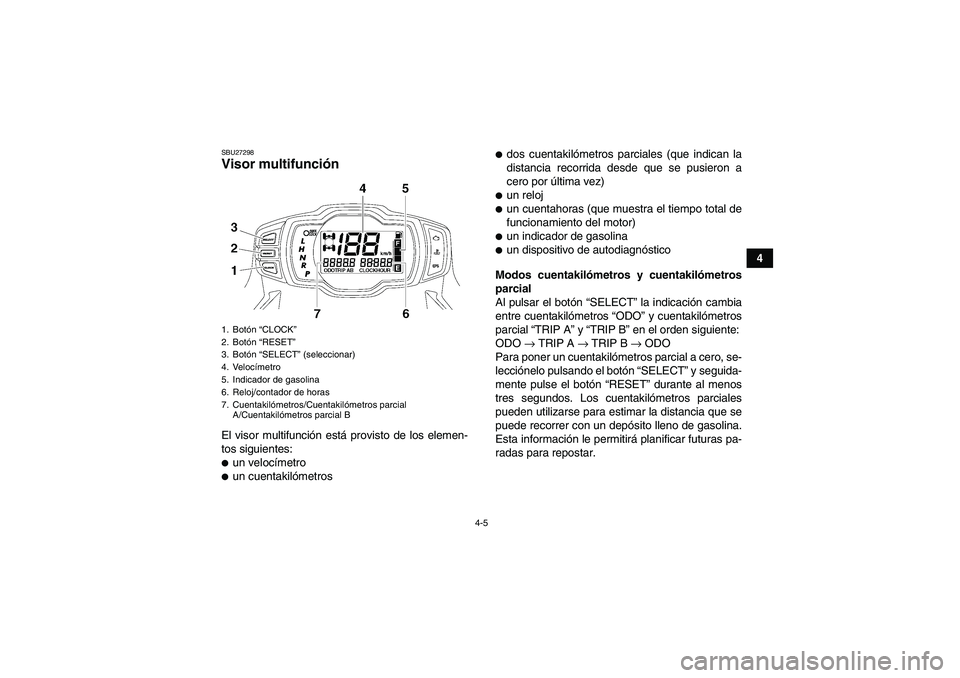

SBU27298Visor multifunción El visor multifunción está provisto de los elemen-
tos siguientes:un velocímetroun cuentakilómetros
dos cuentakilómetros parciales (que indican la
distancia recorrida desde que se pusieron a
cero por última vez)un relojun cuentahoras (que muestra el tiempo total de
funcionamiento del motor)un indicador de gasolinaun dispositivo de autodiagnóstico
Modos cuentakilómetros y cuentakilómetros
parcial
Al pulsar el botón “SELECT” la indicación cambia
entre cuentakilómetros “ODO” y cuentakilómetros
parcial “TRIP A” y “TRIP B” en el orden siguiente:
ODO → TRIP A → TRIP B → ODO
Para poner un cuentakilómetros parcial a cero, se-
lecciónelo pulsando el botón “SELECT” y seguida-
mente pulse el botón “RESET” durante al menos
tres segundos. Los cuentakilómetros parciales
pueden utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasolina.
Esta información le permitirá planificar futuras pa-
radas para repostar.
1. Botón “CLOCK”
2. Botón “RESET”
3. Botón “SELECT” (seleccionar)
4. Velocímetro
5. Indicador de gasolina
6. Reloj/contador de horas
7. Cuentakilómetros/Cuentakilómetros parcial
A/Cuentakilómetros parcial BU28P62S0.book Page 5 Friday, March 12, 2010 10:07 AM
Page 34 of 184
4-6
4

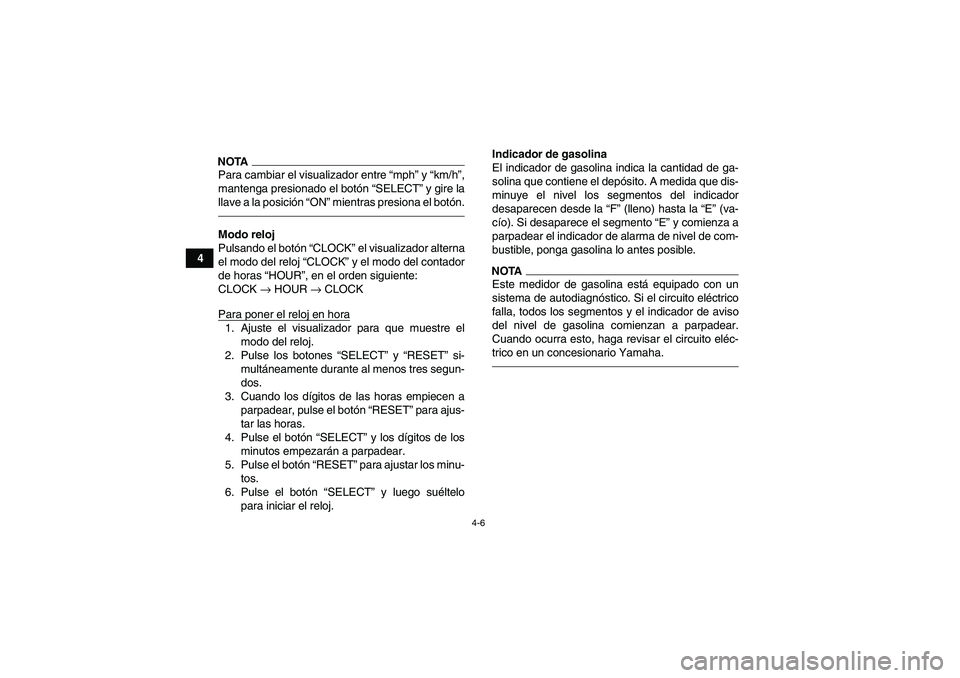

NOTAPara cambiar el visualizador entre “mph” y “km/h”,
mantenga presionado el botón “SELECT” y gire la
llave a la posición “ON” mientras presiona el botón.Modo reloj
Pulsando el botón “CLOCK” el visualizador alterna
el modo del reloj “CLOCK” y el modo del contador
de horas “HOUR”, en el orden siguiente:
CLOCK → HOUR → CLOCK
Para poner el reloj en hora1. Ajuste el visualizador para que muestre el
modo del reloj.
2. Pulse los botones “SELECT” y “RESET” si-
multáneamente durante al menos tres segun-
dos.
3. Cuando los dígitos de las horas empiecen a
parpadear, pulse el botón “RESET” para ajus-
tar las horas.
4. Pulse el botón “SELECT” y los dígitos de los
minutos empezarán a parpadear.
5. Pulse el botón “RESET” para ajustar los minu-
tos.
6. Pulse el botón “SELECT” y luego suéltelo
para iniciar el reloj.Indicador de gasolina
El indicador de gasolina indica la cantidad de ga-
solina que contiene el depósito. A medida que dis-
minuye el nivel los segmentos del indicador
desaparecen desde la “F” (lleno) hasta la “E” (va-
cío). Si desaparece el segmento “E” y comienza a
parpadear el indicador de alarma de nivel de com-
bustible, ponga gasolina lo antes posible.
NOTAEste medidor de gasolina está equipado con un
sistema de autodiagnóstico. Si el circuito eléctrico
falla, todos los segmentos y el indicador de aviso
del nivel de gasolina comienzan a parpadear.
Cuando ocurra esto, haga revisar el circuito eléc-
trico en un concesionario Yamaha.
U28P62S0.book Page 6 Friday, March 12, 2010 10:07 AM
Page 39 of 184
4-11

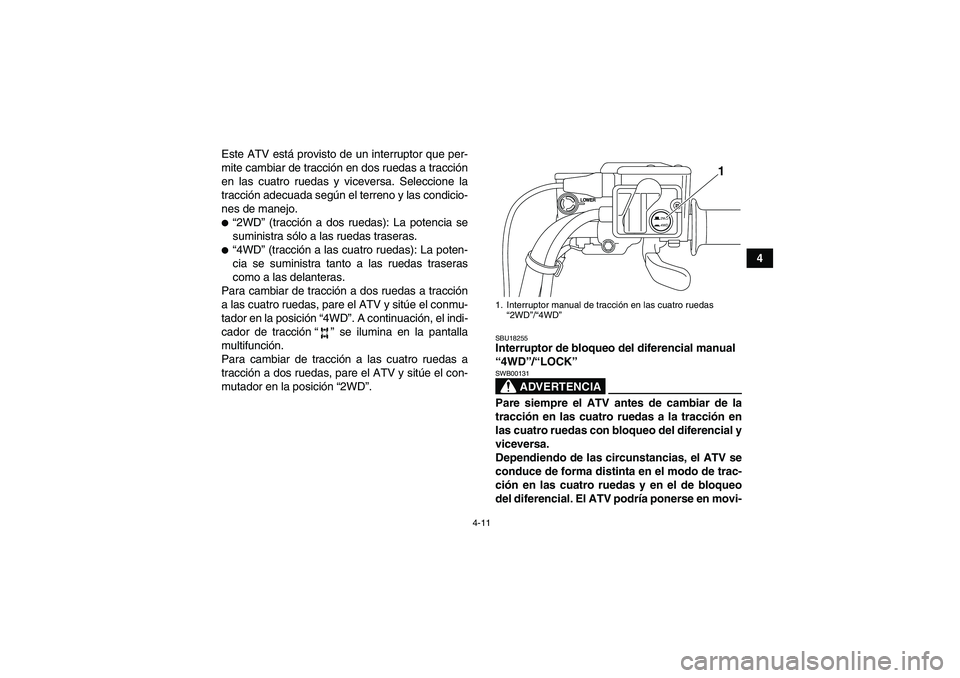

4 Este ATV está provisto de un interruptor que per-
mite cambiar de tracción en dos ruedas a tracción
en las cuatro ruedas y viceversa. Seleccione la
tracción adecuada según el terreno y las condicio-
nes de manejo.
“2WD” (tracción a dos ruedas): La potencia se
suministra sólo a las ruedas traseras.“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.
Para cambiar de tracción a dos ruedas a tracción
a las cuatro ruedas, pare el ATV y sitúe el conmu-
tador en la posición “4WD”. A continuación, el indi-
cador de tracción“” se ilumina en la pantalla
multifunción.
Para cambiar de tracción a las cuatro ruedas a
tracción a dos ruedas, pare el ATV y sitúe el con-
mutador en la posición “2WD”.
SBU18255Interruptor de bloqueo del diferencial manual
“4WD”/“LOCK”
ADVERTENCIA
SWB00131Pare siempre el ATV antes de cambiar de la
tracción en las cuatro ruedas a la tracción en
las cuatro ruedas con bloqueo del diferencial y
viceversa.
Dependiendo de las circunstancias, el ATV se
conduce de forma distinta en el modo de trac-
ción en las cuatro ruedas y en el de bloqueo
del diferencial. El ATV podría ponerse en movi-1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2WD
4WD
1
U28P62S0.book Page 11 Friday, March 12, 2010 10:07 AM
Page 40 of 184
4-12

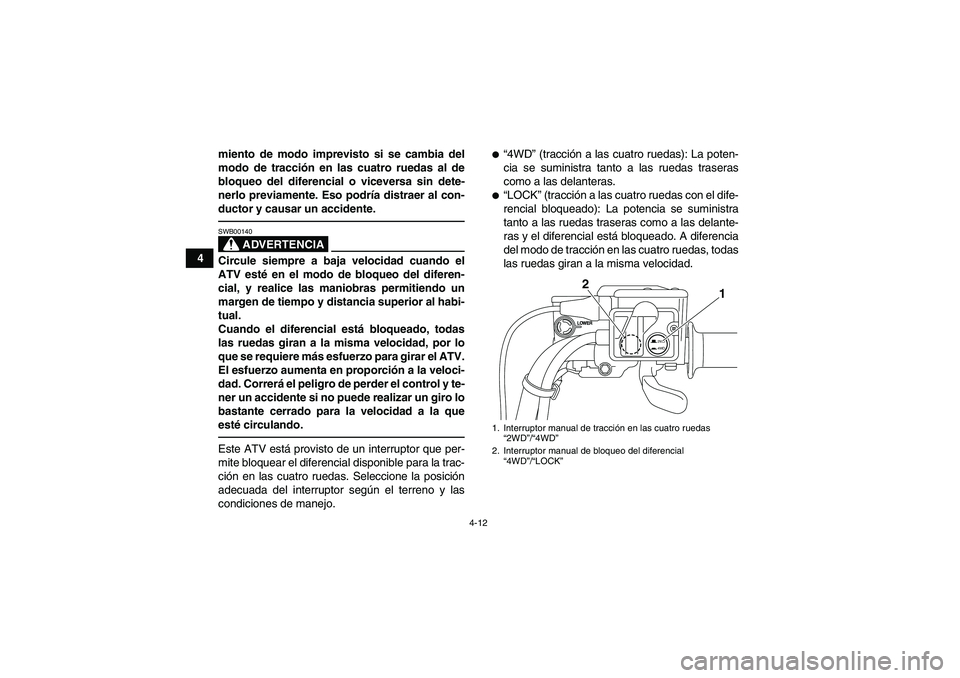

4miento de modo imprevisto si se cambia del
modo de tracción en las cuatro ruedas al de
bloqueo del diferencial o viceversa sin dete-
nerlo previamente. Eso podría distraer al con-
ductor y causar un accidente.
ADVERTENCIA
SWB00140Circule siempre a baja velocidad cuando el
ATV esté en el modo de bloqueo del diferen-
cial, y realice las maniobras permitiendo un
margen de tiempo y distancia superior al habi-
tual.
Cuando el diferencial está bloqueado, todas
las ruedas giran a la misma velocidad, por lo
que se requiere más esfuerzo para girar el ATV.
El esfuerzo aumenta en proporción a la veloci-
dad. Correrá el peligro de perder el control y te-
ner un accidente si no puede realizar un giro lo
bastante cerrado para la velocidad a la que
esté circulando.Este ATV está provisto de un interruptor que per-
mite bloquear el diferencial disponible para la trac-
ción en las cuatro ruedas. Seleccione la posición
adecuada del interruptor según el terreno y las
condiciones de manejo.
“4WD” (tracción a las cuatro ruedas): La poten-
cia se suministra tanto a las ruedas traseras
como a las delanteras.“LOCK” (tracción a las cuatro ruedas con el dife-
rencial bloqueado): La potencia se suministra
tanto a las ruedas traseras como a las delante-
ras y el diferencial está bloqueado. A diferencia
del modo de tracción en las cuatro ruedas, todas
las ruedas giran a la misma velocidad.1. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
2WD
4WD
1
2
U28P62S0.book Page 12 Friday, March 12, 2010 10:07 AM
Page 41 of 184
4-13

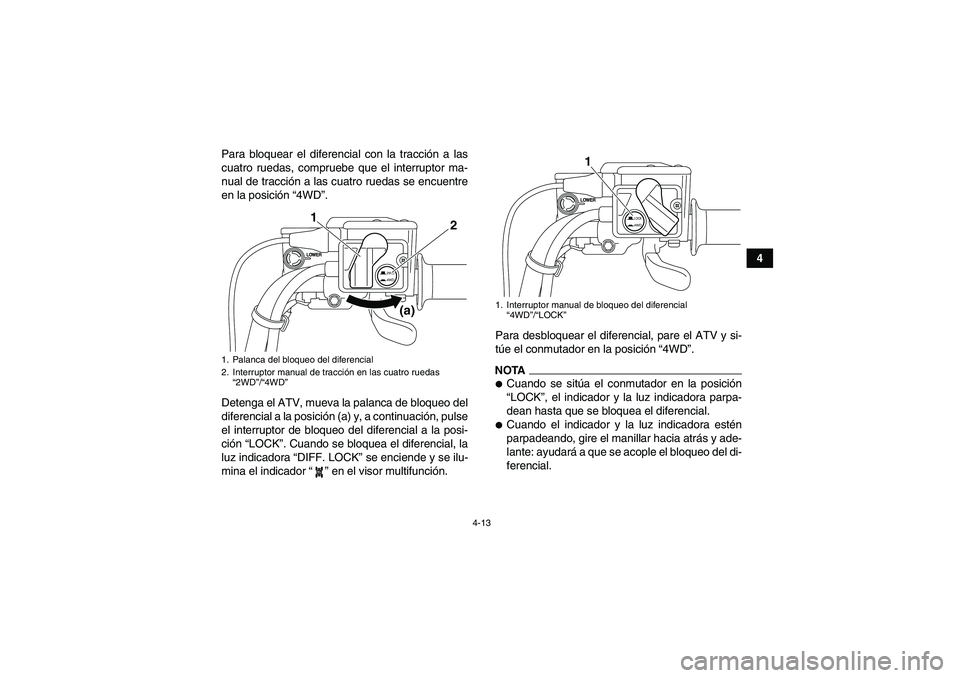

4 Para bloquear el diferencial con la tracción a las
cuatro ruedas, compruebe que el interruptor ma-
nual de tracción a las cuatro ruedas se encuentre
en la posición “4WD”.
Detenga el ATV, mueva la palanca de bloqueo del
diferencial a la posición (a) y, a continuación, pulse
el interruptor de bloqueo del diferencial a la posi-
ción “LOCK”. Cuando se bloquea el diferencial, la
luz indicadora “DIFF. LOCK” se enciende y se ilu-
mina el indicador“” en el visor multifunción.Para desbloquear el diferencial, pare el ATV y si-
túe el conmutador en la posición “4WD”.
NOTACuando se sitúa el conmutador en la posición
“LOCK”, el indicador y la luz indicadora parpa-
dean hasta que se bloquea el diferencial.Cuando el indicador y la luz indicadora estén
parpadeando, gire el manillar hacia atrás y ade-
lante: ayudará a que se acople el bloqueo del di-
ferencial.
1. Palanca del bloqueo del diferencial
2. Interruptor manual de tracción en las cuatro ruedas
“2WD”/“4WD”
2WD
4WD
2
1
(a)
1. Interruptor manual de bloqueo del diferencial
“4WD”/“LOCK”
LOCK4WD
1
U28P62S0.book Page 13 Friday, March 12, 2010 10:07 AM
Page 88 of 184
7-17

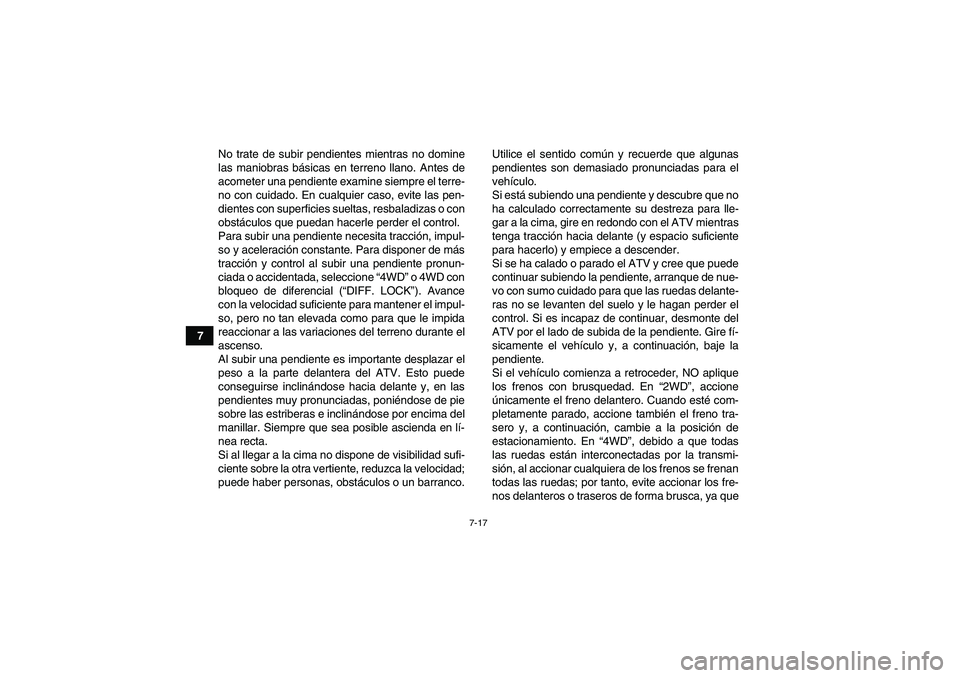

7No trate de subir pendientes mientras no domine
las maniobras básicas en terreno llano. Antes de
acometer una pendiente examine siempre el terre-
no con cuidado. En cualquier caso, evite las pen-
dientes con superficies sueltas, resbaladizas o con
obstáculos que puedan hacerle perder el control.
Para subir una pendiente necesita tracción, impul-
so y aceleración constante. Para disponer de más
tracción y control al subir una pendiente pronun-
ciada o accidentada, seleccione “4WD” o 4WD con
bloqueo de diferencial (“DIFF. LOCK”). Avance
con la velocidad suficiente para mantener el impul-
so, pero no tan elevada como para que le impida
reaccionar a las variaciones del terreno durante el
ascenso.
Al subir una pendiente es importante desplazar el
peso a la parte delantera del ATV. Esto puede
conseguirse inclinándose hacia delante y, en las
pendientes muy pronunciadas, poniéndose de pie
sobre las estriberas e inclinándose por encima del
manillar. Siempre que sea posible ascienda en lí-
nea recta.
Si al llegar a la cima no dispone de visibilidad sufi-
ciente sobre la otra vertiente, reduzca la velocidad;
puede haber personas, obstáculos o un barranco.Utilice el sentido común y recuerde que algunas
pendientes son demasiado pronunciadas para el
vehículo.
Si está subiendo una pendiente y descubre que no
ha calculado correctamente su destreza para lle-
gar a la cima, gire en redondo con el ATV mientras
tenga tracción hacia delante (y espacio suficiente
para hacerlo) y empiece a descender.
Si se ha calado o parado el ATV y cree que puede
continuar subiendo la pendiente, arranque de nue-
vo con sumo cuidado para que las ruedas delante-
ras no se levanten del suelo y le hagan perder el
control. Si es incapaz de continuar, desmonte del
ATV por el lado de subida de la pendiente. Gire fí-
sicamente el vehículo y, a continuación, baje la
pendiente.
Si el vehículo comienza a retroceder, NO aplique
los frenos con brusquedad. En “2WD”, accione
únicamente el freno delantero. Cuando esté com-
pletamente parado, accione también el freno tra-
sero y, a continuación, cambie a la posición de
estacionamiento. En “4WD”, debido a que todas
las ruedas están interconectadas por la transmi-
sión, al accionar cualquiera de los frenos se frenan
todas las ruedas; por tanto, evite accionar los fre-
nos delanteros o traseros de forma brusca, ya que
U28P62S0.book Page 17 Friday, March 12, 2010 10:07 AM
