YAMAHA XSR 900 2019 Instructieboekje (in Dutch)

Functies van instrumenten en bedieningselementen
3-6
1
234
5
6
7
8
9
10
11
12
WAARSCHUWING
DWA12423
Zorg dat de machine stilstaat voordat u
wijzigingen in de instellingen van de
multifunctionele me ter gaat aanbrengen.
Het aanbrengen van wijzigingen tijdens
het rijden kan u afleiden en vergroot hetrisico op een ongeval.
De multifunctionele meter biedt de volgen-
de voorzieningen:
een snelheidsmeter

een toerenteller

een brandstofniveaumeter

een eco-controlelampje

een aanduiding voor de ingeschakelde
versnelling

een rijmodusweergave

een weergave voor de tractieregeling

een multifunctioneel display
OPMERKING
Het “QS”-pictogr am werkt niet.

De weergave van de multifunctionele
meter kan worden gewisseld tussen
kilometers en mijlen. Stel het display
van de multifunctionele meter in op de
kilometertellerweergave of een rittel-
lerweergave en houd dan de onderste
instelknop drie seconden lang inge-drukt.
Snelheidsmeter
De snelheidsmeter geeft de rijsnelheid van
het voertuig aan. Toerenteller
Met de toerenteller kan de bestuurder het
motortoerental controleren en dit binnen het
ideale bereik houden.
LET OP
DCA10032
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.Rode zone: 11250 tpm en hoger

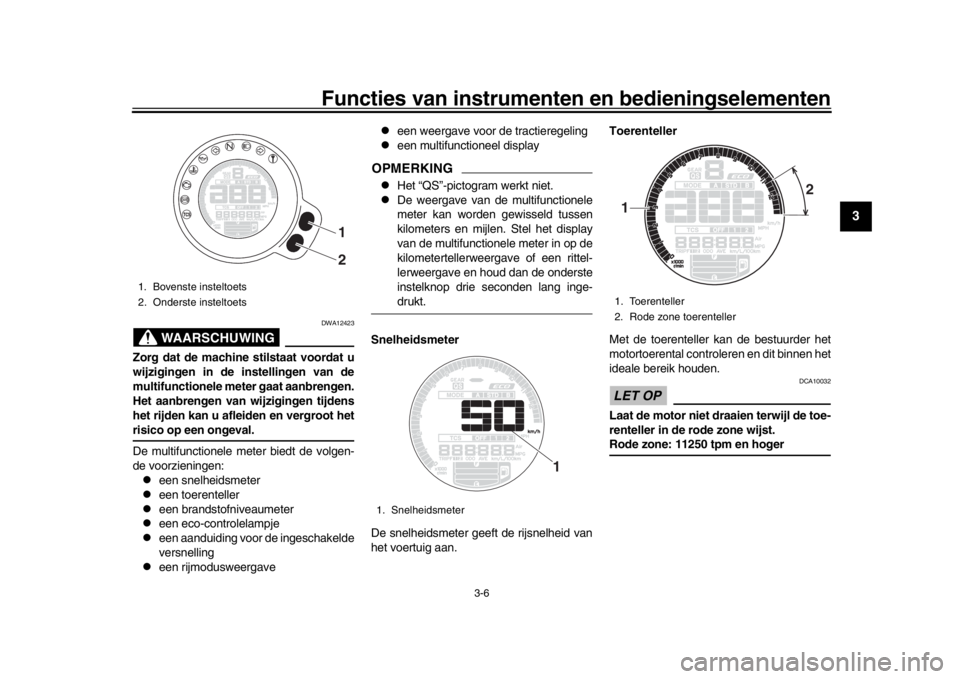

1. Bovenste insteltoets
2. Onderste insteltoets
1
2
1. Snelheidsmeter
1
1. Toerenteller
2. Rode zone toerenteller1 2
BAE-9-D0.book 6 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-7
1
23
4
5
6
7
8
9
10
11
12
Brandstofniveaumeter
De brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
displaysegmenten van de brandstofniveau-
meter verdwijnen van “F” (volle tank) naar
“E” (lege tank) naarmate het brandstofni-
veau daalt. Als het laatste segment en de
omkadering beginnen te knipperen, dient u
zo snel mogelijk te tanken.OPMERKINGAls er een probleem wordt gedetecteerd in
het elektrische circuit van de brandstoftank,
gaan de segmenten en omkadering van de
brandstofniveaumeter en “ ” herhaaldelijk
knipperen. Vraag een Yamaha dealer demachine te controleren. Eco-controlelampje
Dit controlelampje gaat aan wanneer de
machine wordt gebruikt op een milieuvrien-
delijke, energiezuinige manier. Het contro-
lelampje gaat uit als u de machine stopt.
OPMERKINGHierna volgen enkele tips om het brandstof-
verbruik te verlagen:
Voer het motortoerental tijdens acce-
lereren niet te hoog op.

Rijd met een constante snelheid.

Selecteer de versnelling die geschikt isvoor de snelheid van de machine.
Aanduiding ingesch
akelde versnelling
Deze aanduiding geeft aan welke versnel-
ling is ingeschakeld. De vrijstand wordt aan-
gegeven door “ ” en door het
vrijstandcontrolelampje.

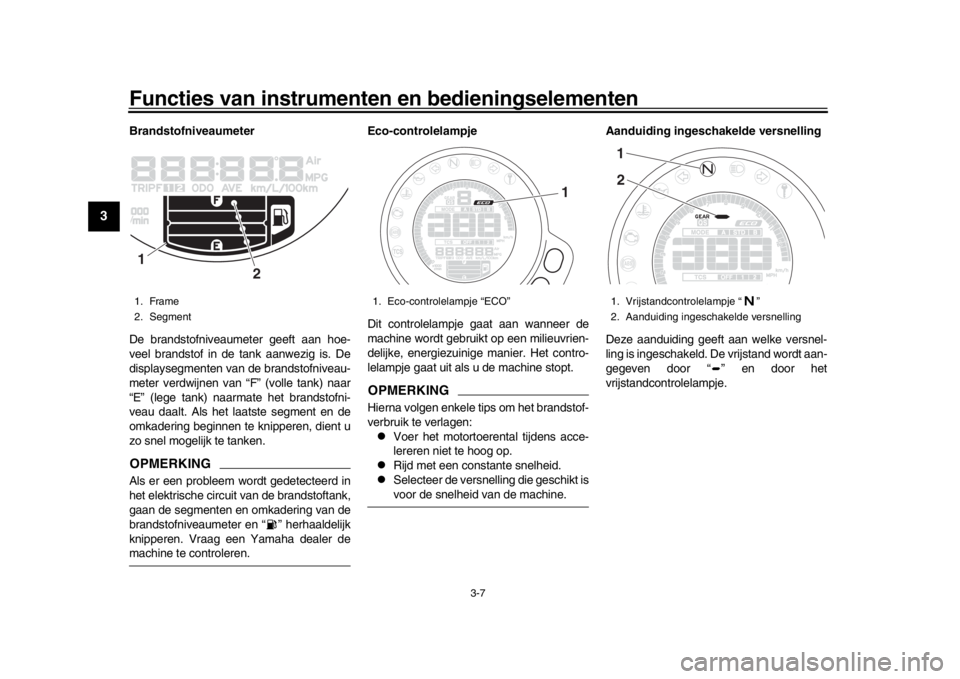

1. Frame
2. Segment1
2
1. Eco-controlelampje “ECO”
1
1. Vrijstandcontrolelampje “ ”
2. Aanduiding ingeschakelde versnelling12
BAE-9-D0.book 7 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-8
1
234
5
6
7
8
9
10
11
12
Rijmodusweergave
Deze weergave geeft aan welke rijmodus is
geselecteerd: “STD”, “A” of “B”. Zie voor
meer informatie over de modi en hoe u deze
kunt selecteren de pagina’s 3-12en 3-14.
TCS-weergave Deze weergave geeft aan welke instelling
van de tractieregeling
is geselecteerd: “1”,
“2” of “OFF”. Zie voor meer informatie over
de TCS-instellingen en hoe u deze kunt se-
lecteren pagina 3-16.
Multifunctioneel display
Het multifunctionele display toont de vol-
gende voorzieningen:

een kilometerteller

twee rittellers

een ritteller brandstofreserve

een weergave huidig brandstofver-
bruik

een weergave gemiddeld brandstof-
verbruik

een weergave koelvloeistoftempera-
tuur

een weergave luchttemperatuur

een klok

een weergave helderheidsniveau
De kilometerteller “ODO” toont de totale af-
stand die met de machine is afgelegd.
De rittellers “TRIP” tonen de afgelegde af-
stand sinds de tellers vo or het laatst werden
teruggesteld.
Om een ritteller op nul terug te stellen, se-
lecteert u deze door op de onderste instel-
toets te drukken. De ritteller knippert enkele
seconden. Houd tijdens het knipperen van
de ritteller de bovenste insteltoets een se-
conde lang ingedrukt.
OPMERKING
De kilometerteller wordt vergrendeld
bij 999999.

De rittellers worden teruggesteld enblijven tellen nadat 9999.9 is bereikt.
Het weergave-item wijzigen
Druk op de onderste insteltoets om te wis-
selen tussen de weergaven voor kilometer-
teller “ODO”, rittellers “TRIP 1” en “TRIP 2”,
huidig brandstofverbruik “km/L” of “L/100
km”, gemiddeld brandstofverbruik “AVE_
_._ km/L” of “AVE_ _._ L/100 km”, koelvloei-
stoftemperatuur “_ _ C”, omgevingstempe-
ratuur “Air_ _  C” en de klok “_ _:_ _”, in de
onderstaande volgorde:

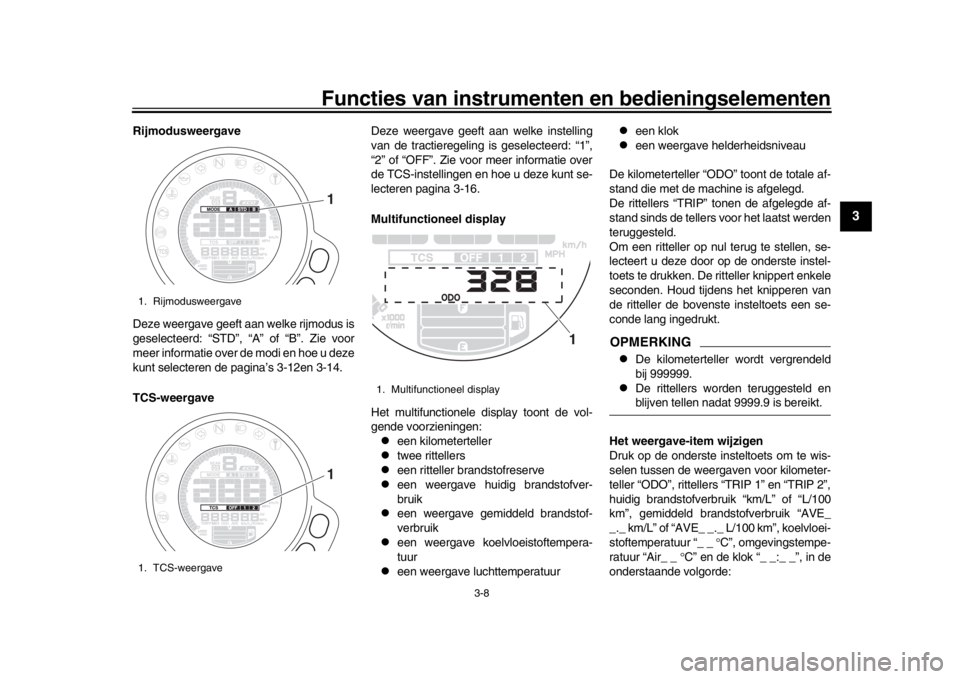

1. Rijmodusweergave
1. TCS-weergave
11
1. Multifunctioneel display
1
BAE-9-D0.book 8 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-9
1
23
4
5
6
7
8
9
10
11
12
ODO  TRIP 1  TRIP 2  (TRIP F) 
km/L of L/100 km  AVE_ _._ km/L of
AVE_ _._ L/100 km  _ _  C  Air_ _ C
 Clock _ _ :_ _  ODO
Wanneer mijlen worden gebruikt:
ODO  TRIP 1  TRIP 2  (TRIP F) 
MPG  AVE_ _._ MPG  _ _ C  Air_ _
 C  Clock _ _ :_ _  ODOOPMERKING
Druk op de bovenste insteltoets om in
omgekeerde volgorde te wisselen tus-
sen de weergaven.

De brandstofreserve-ritteller “TRIP F”
wordt alleen weergegeven als hetbrandstofniveau laag is.
Als het brandstofniveau laag is, wisselt het
display automatisch naar “TRIP F” en wordt
de afgelegde afstand vanaf dat punt aange-
geven.
Als u de brandstofreserve-ritteller niet hand-
matig terugstelt, wordt deze automatisch te-
ruggesteld zodra u na het tanken 5 km (3
mi) hebt gereden. De ritteller verdwijnt dan
vanzelf van het display. Huidig brandstofverbruik
De weergave van het huidige brandstof-
verbruik kan worden ingesteld op “km/L” of
“L/100 km”, of op “MPG” wanneer mijlen
worden gebruikt.

“km/L”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 L brandstof.

“L/100 km”: De hoeveelheid brandstof
die nodig is om onder de huidige rijom-
standigheden 100 km af te leggen.

“MPG”: De afstand die onder de huidi-
ge rijomstandigheden kan worden af-
gelegd met 1.0 Imp.gal brandstof.
Houd de onderste insteltoets twee secon-
den ingedrukt om te wisselen tussen de
weergaven voor het huidige brandstofver-
bruik.
OPMERKINGBij snelheden onder 20 km/h (12 mi/h)wordt “_ _._” weergegeven.
Gemiddeld brandstofverbruik
Deze weergave toont het gemiddelde
brandstofverbruik sinds de weergave op nul
is teruggezet.
De weergave van het gemiddelde brand-
stofverbruik kan worden ingesteld op “AVE_
_._ km/L” of “AVE_ _._ L/100 km”, of op
“AVE_ _._ MPG” wanneer mijlen worden
gebruikt.
“AVE_ _._ km/L”: De gemiddelde af-
stand die kan worden afgelegd op 1.0
L brandstof.

“AVE_ _._ L/100 km”: De gemiddelde
hoeveelheid brandstof die nodig is om
1. Weergave huidig brandstofverbruik
1
1. Weergave gemiddeld brandstofverbruik
1
BAE-9-D0.book 9 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-10
1
234
5
6
7
8
9
10
11
12
100 km af te leggen.

“AVE_ _._ MPG”: De gemiddelde af-
stand die kan worden afgelegd op 1.0
Imp.gal brandstof.
Houd de onderste insteltoets twee secon-
den lang ingedrukt om te wisselen tussen
de weergaven voor het gemiddelde brand-
stofverbruik.
Om de weergave van het gemiddelde
brandstofverbruik op nul terug te stellen, se-
lecteert u deze door op de onderste instel-
toets te drukken. De weergave van het
gemiddelde brandstofverbruik knippert en-
kele seconden. Houd tijdens het knipperen
van de weergave de bovenste insteltoets
een seconde lang ingedrukt.
OPMERKINGNadat u de weergave van het gemiddelde
brandstofverbruik hebt teruggesteld, wordt
“_ _._” weergegeven totdat 1 km (0.6 mi)met de machine is afgelegd. Koelvloeistoftemperatuur
Deze weergave toont de koelvloeistoftem-
peratuur van 40
C tot 116 C in stappen
van 1 C.
Als de melding “HI” knippert, stop dan de
machine, stop vervolgens de motor en laat
de motor afkoelen. (Zie pagina 6-38.)
OPMERKING
Als de koelvloeistoftemperatuur lager
is dan 40 C, wordt “Lo” weergegeven.

De koelvloeistoftemperatuur is afhan-
kelijk van de weersomstandighedenen de motorbelasting. Luchttemperatuur
Deze weergave toont de luchttemperatuur
van –9 
C tot 99 C in stappen van 1 C. De
weergegeven temperatuur kan afwijken van
de werkelijke omgevingstemperatuur.
OPMERKING
Bij een luchttemperatuur onder –9 C
wordt “Lo” weergegeven.

De nauwkeurigheid van de tempera-
tuuraflezing kan worden beënvloed
door langzaam rijden (onder 20 km/h
[12 mi/h]) of door het oponthoud bij
verkeerslichten, spoorwegovergangenetc.

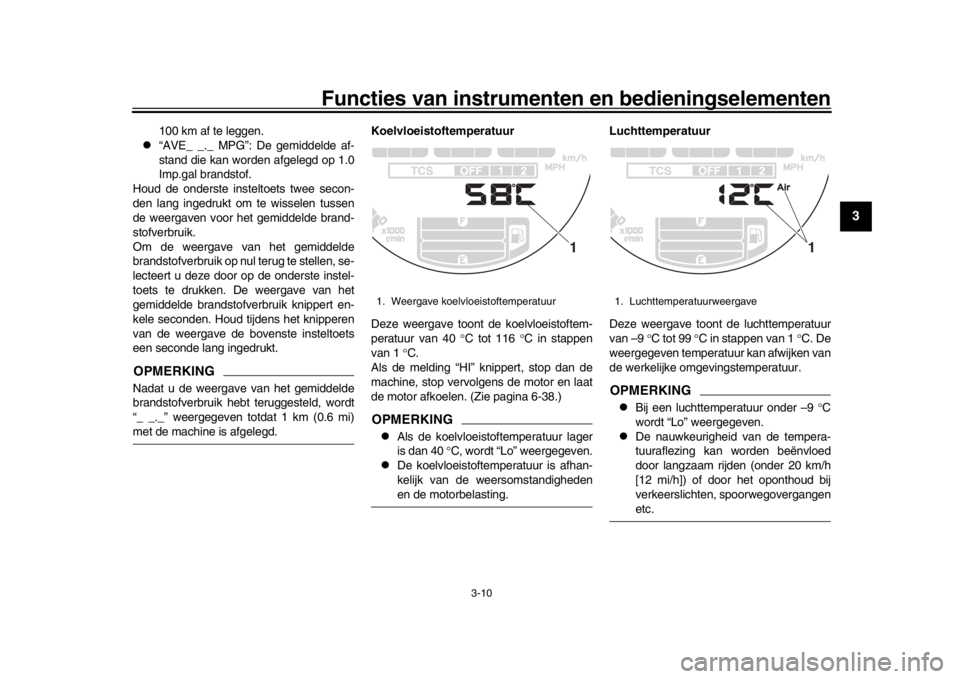

1. Weergave koelvloeistoftemperatuur
1
1. Luchttemperatuurweergave
1
BAE-9-D0.book 10 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-11
1
23
4
5
6
7
8
9
10
11
12
Klok
De klok maakt gebruik van een 12-uursy-
steem. Als het contact is uitgeschakeld, kan
de klok worden weergegeven door op de
onderste insteltoets te drukken.
De klok instellen1. Zet het contact aan.
2. Wissel de weergave naar de klok.
3. Houd de onderste insteltoets en bo- venste insteltoets tegelijk twee secon-
den lang ingedrukt, en de
urenaanduiding begint te knipperen.
4. Druk op de bovenste insteltoets om de uren in te stellen.
5. Druk op de onderste insteltoets en de
minutenaanduiding begint te knippe-
ren.
6. Druk op de bovenste insteltoets om de minuten in te stellen.
7. Druk op de onderste insteltoets om de
instellingen te bevestigen en de klok
aan te zetten.
OPMERKINGDruk bij het instellen van de uren en minu-
ten kort op de bovenste insteltoets om de
waarde in stappen van één te verhogen, of
houd de toets ingedrukt om de waardedoorlopend te verhogen.
Helderheidsregeling
De weergavehelderheid van de multifuncti-
onele meter kan worden ingesteld op zes
helderheidsniveaus.
Om de helderheid in te stellen1. Zet het contact uit. 2. Druk op de onderste insteltoets en
houd deze vast.
3. Zet het contact aan en blijf de onderste insteltoets ingedrukt houden totdat de
weergave wisselt naar de weergave
van het helderheidsniveau.
4. Druk op de bovenste insteltoets om het helderheidsniveau in te stellen.
5. Druk op de onderste insteltoets om het geselecteerde helderheidsniveau te
bevestigen en de helderheidsregeling
te verlaten.

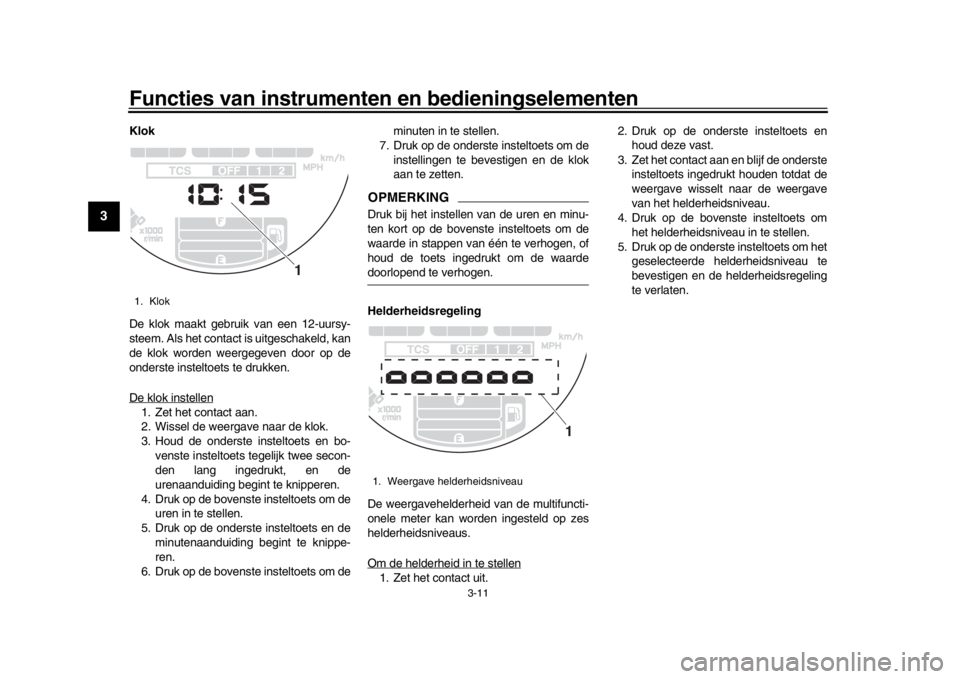

1. Klok
1
1. Weergave helderheidsniveau
1
BAE-9-D0.book 11 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-12
1
234
5
6
7
8
9
10
11
12
DAU47636
D-mode (rijmodus)D-mode is een elektronisch geregeld motor-
prestatiesysteem met drie modusselecties:
“STD”, “A” en “B”.
Druk de rijmodusschak elaar “MODE” in om
te wisselen tussen de modi. (Zie
pagina 3-14.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODEalvorens het systeem te gebruiken.
Modus “STD”
Modus “STD” is geschikt voor uiteenlopen-
de rijomstandigheden.
Deze modus biedt een soepel en sportief rij-
gedrag van het lage- tot het hogetoerenbe- reik.
Modus “A”
Modus “A” biedt een sportievere motorres-
pons in het lage en middenbereik in verge-
lijking met de modus “STD”.
Modus “B”
Modus “B” biedt een wat minder scherpe
respons in vergelijking met de modus “STD”
voor rijsituaties om di
e een sensitieve gas-
respons vragen.
DAU1234M

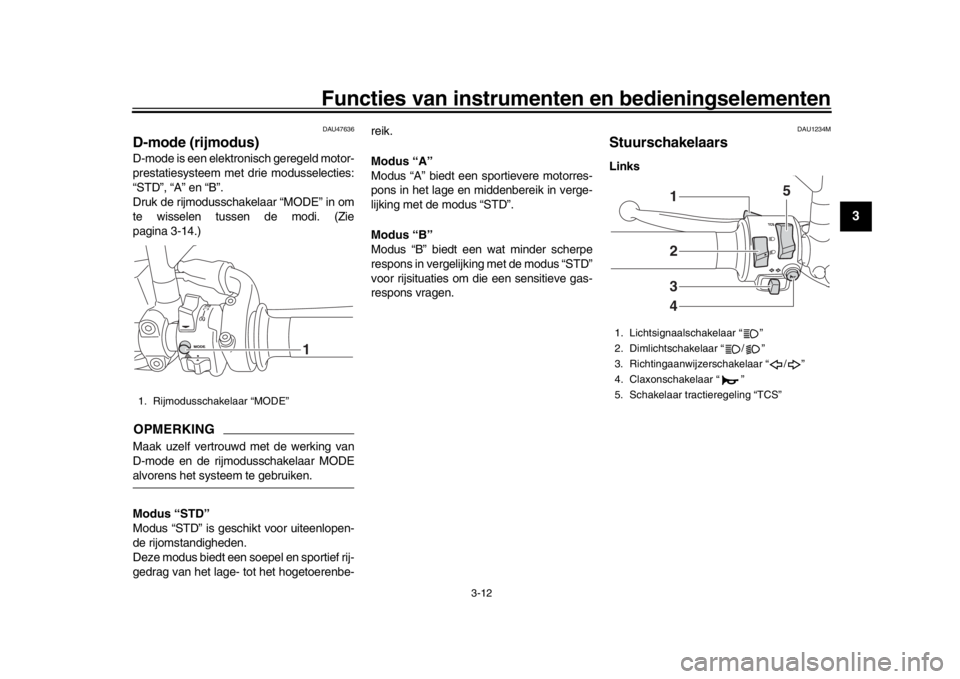

StuurschakelaarsLinks
1. Rijmodusschakelaar “MODE”
1
1. Lichtsignaalschakelaar “ ”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
5. Schakelaar tractieregeling “TCS”
2341 5
BAE-9-D0.book 12 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-13
1
23
4
5
6
7
8
9
10
11
12
Rechts
DAU12352
Lichtsignaalschakelaar “ ”
Druk deze schakelaar in om de koplamp
een lichtsignaal te laten afgeven.OPMERKINGAls de dimlichtschakelaar is ingesteld op
“ ”, heeft de lichtsignaalschakelaar geeneffect.
DAU12402
Dimlichtschakelaar “ / ”
Zet deze schakelaar op “ ” voor grootlicht
en op “ ” voor dimlicht.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te gev en. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
terug naar de middenstand. Om de richting-
aanwijzers uit te schakelen wordt de scha-
kelaar ingedrukt nadat hij is teruggekeerd in
de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU73391
Schakelaar tractieregeling “TCS”
Druk met de gasgreep gesloten deze scha-
kelaar omlaag om te wisselen van TCS “1”
naar “2”. Druk de schakelaar omhoog om te
wisselen van TCS “2” naar “1”.
Houd terwijl de machine stilstaat deze scha-
kelaar twee seconden omhoog gedrukt om
het systeem uit te schakelen. Druk omlaag
om het systeem in te schakelen.OPMERKING
De huidige TCS-instelling wordt weer-
gegeven in de TCS-weergave (pagina
3-8).

Zie pagina 3-16 voor uitleg over de werking en instellingen van de tractie-
regeling.
DAU54212
Stop/Run/Start-schakelaar “ / / ”
Om de motor te starten met de startmotor,
zet u deze schakelaar op “ ” en drukt u de
schakelaar vervolgens omlaag naar “ ”.
Zie pagina 5-1 voor star
tinstructies voordat
u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval, zo-
als wanneer de machine omslaat of als de
gaskabel blijft hangen.
DAU12735
Schakelaar alarmverlichting “ ”
Met de sleutel in de stand “ON” of “ ” kan
deze schakelaar worden gebruikt voor het
inschakelen van de alarmverlichting (gelijk-
tijdig knipperen van alle richtingaanwijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmver lichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ontla-
1. Stop/Run/Start-schakelaar “ / / ”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
123
BAE-9-D0.book 13 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-14
1
234
5
6
7
8
9
10
11
12
den.
DAU73321
Rijmodusschakelaar “MODE”
WAARSCHUWING
DWA18440
Wijzig de rijmodus niet tijdens het rijden.
Druk met de gasgreep gesloten op deze
schakelaar om de rijm odus (pagina 3-12) te
wisselen in de onderstaande volgorde:
A  B  STD  AOPMERKING
De huidige rijmodus wordt weergege-
ven in de rijmodusweergave (pagina
3-8).

De huidige rijmodus wordt opgeslagen
wanneer de machine wordt uitgescha-keld.
DAU12822

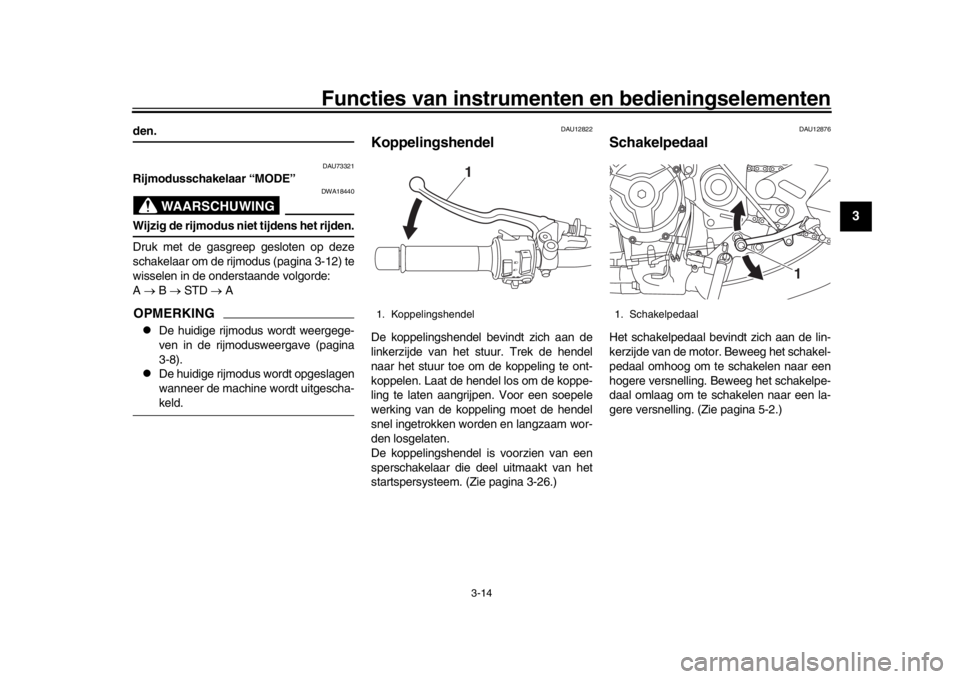

KoppelingshendelDe koppelingshendel bevindt zich aan de
linkerzijde van het stuur. Trek de hendel
naar het stuur toe om de koppeling te ont-
koppelen. Laat de hendel los om de koppe-
ling te laten aangrijpen. Voor een soepele
werking van de koppeling moet de hendel
snel ingetrokken worden en langzaam wor-
den losgelaten.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-26.)
DAU12876
SchakelpedaalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor. Beweeg het schakel-
pedaal omhoog om te schakelen naar een
hogere versnelling. Beweeg het schakelpe-
daal omlaag om te schakelen naar een la-
gere versnelling. (Zie pagina 5-2.)
1. Koppelingshendel
1
1. Schakelpedaal
1
BAE-9-D0.book 14 ページ ２０１８年９月５日　水曜日　午後４時５４分

Functies van instrumenten en bedieningselementen
3-15
1
23
4
5
6
7
8
9
10
11
12
DAU26826

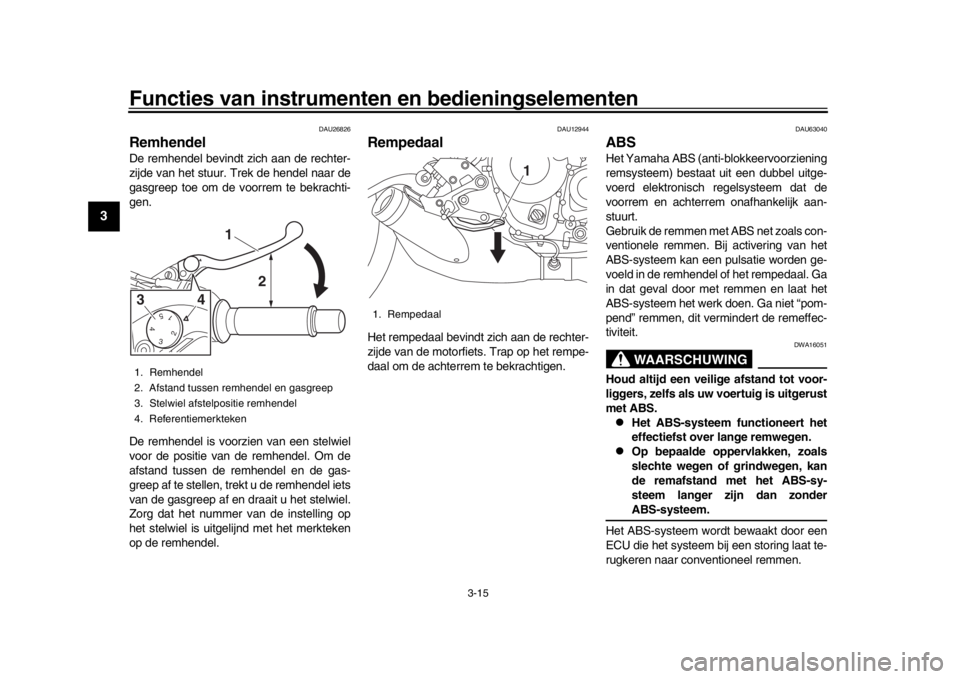

RemhendelDe remhendel bevindt zich aan de rechter-
zijde van het stuur. Trek de hendel naar de
gasgreep toe om de voorrem te bekrachti-
gen.
De remhendel is voorzien van een stelwiel
voor de positie van de remhendel. Om de
afstand tussen de remhendel en de gas-
greep af te stellen, trekt u de remhendel iets
van de gasgreep af en draait u het stelwiel.
Zorg dat het nummer van de instelling op
het stelwiel is uitgelijnd met het merkteken
op de remhendel.
DAU12944
RempedaalHet rempedaal bevindt zich aan de rechter-
zijde van de motorfiets. Trap op het rempe-
daal om de achterrem te bekrachtigen.
DAU63040
ABSHet Yamaha ABS (anti-blokkeervoorziening
remsysteem) bestaat uit een dubbel uitge-
voerd elektronisch regelsysteem dat de
voorrem en achterrem onafhankelijk aan-
stuurt.
Gebruik de remmen met ABS net zoals con-
ventionele remmen. B ij activering van het
ABS-systeem kan een pulsatie worden ge-
voeld in de remhendel of het rempedaal. Ga
in dat geval door met remmen en laat het
ABS-systeem het werk doen. Ga niet “pom-
pend” remmen, dit vermindert de remeffec-
tiviteit.
WAARSCHUWING
DWA16051
Houd altijd een veilige afstand tot voor-
liggers, zelfs als uw voertuig is uitgerust
met ABS.
Het ABS-systeem functioneert het
effectiefst over lange remwegen.

Op bepaalde oppervlakken, zoals
slechte wegen of grindwegen, kan
de remafstand met het ABS-sy-
steem langer zijn dan zonderABS-systeem.
Het ABS-systeem wordt bewaakt door een
ECU die het systeem bij een storing laat te-
rugkeren naar conventioneel remmen.
1. Remhendel
2. Afstand tussen remhendel en gasgreep
3. Stelwiel afstelpositie remhendel
4. Referentiemerkteken
5 4 3 2 1
1
2
43
1. Rempedaal
1
BAE-9-D0.book 15 ページ ２０１８年９月５日　水曜日　午後４時５４分
