YAMAHA XT1200ZE 2015 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2015, Model line: XT1200ZE, Model: YAMAHA XT1200ZE 2015Pages: 120, PDF-Größe: 3.18 MB
Page 51 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-36
3
3. Den Fahrersitz-Höheneinsteller so
montieren, dass die Passmarkierung
wie gezeigt mit der Markierung “L”
fluchtet. 4. Die Zunge an der Hinterseite des Fah-
rersitzes in die Sitzhalterung A ste-
cken, wie dargestellt.
Zum Än dern der Fahrersitzhöhe in die
höhere Position
1. Den Fahrersitz abnehmen. (Siehe Sei- te 3-35.)
2. Den Fahrersitz-Höheneinsteller zum
Entfernen herausziehen. 3. Den Fahrersitz-Höheneinsteller so
montieren, dass die Passmarkierung
wie gezeigt mit der Markierung “H”
fluchtet.1. Fahrersitz-Höheneinsteller
1. Fahrersitz-Höheneinsteller
2. “L”-Markierung
3. Passmarkierung
1
3
2
1
1. Vorsprung
2. Sitzhalterung A (für niedrige Position)
1
2
1. Fahrersitz-Höheneinsteller
1. Fahrersitz-Höheneinsteller
2. “H”-Markierung
3. Passmarkierung
1
2 3
1
U2KBG1G0.book Page 36 Wednesday, July 23, 2014 11:10 AM
Page 52 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-37
3
4. Die Zunge an der Hinterseite des Fah-
rersitzes in die Sitzhalterung B ste-
cken, wie dargestellt.HINWEISSicherstellen, dass der Fahrersitz vor Fahrt-
antritt richtig montiert ist.
GAU58982
Win dschutzschei beJe nach Wunsch des Fahrers kann die
Windschutzscheibe in eine von vier Positio-
nen gebracht werden.
Einstellen der Win dschutzschei benhöhe
1. Einstellknopf der Windschutzschei- benhöhe auf jeder Seite der Wind-
schutzscheibe lösen, bis Widerstand
spürbar ist. ACHTUNG: Den Knopf
nicht weiter drehen, nachd em Wi-
d erstan d spür bar ist. Der Knopf
kann sonst b eschädig t wer den.
[GCA20211]
2. Die Gleitplatten-Halterungen nach au- ßen ziehen und dann die Höhe der
Windschutzscheibe einstellen. 3. Die Gleitplatten-Halterungen an der
gewünschten Position auf die Aus-
richtmarkierungen ausrichten.
HINWEISSicherstellen, dass die Gleitplatten-
Halterungen an beiden Seiten der
Windschutzscheibe auf die Ausricht-
markierungen auf gleicher Höhe aus-
gerichtet sind.
Sicherstellen, dass der Vorsprung an
jeder Gleitplatten-Halterung in der zu-
gehörigen Bohrung in der Gleitplatte
sitzt.

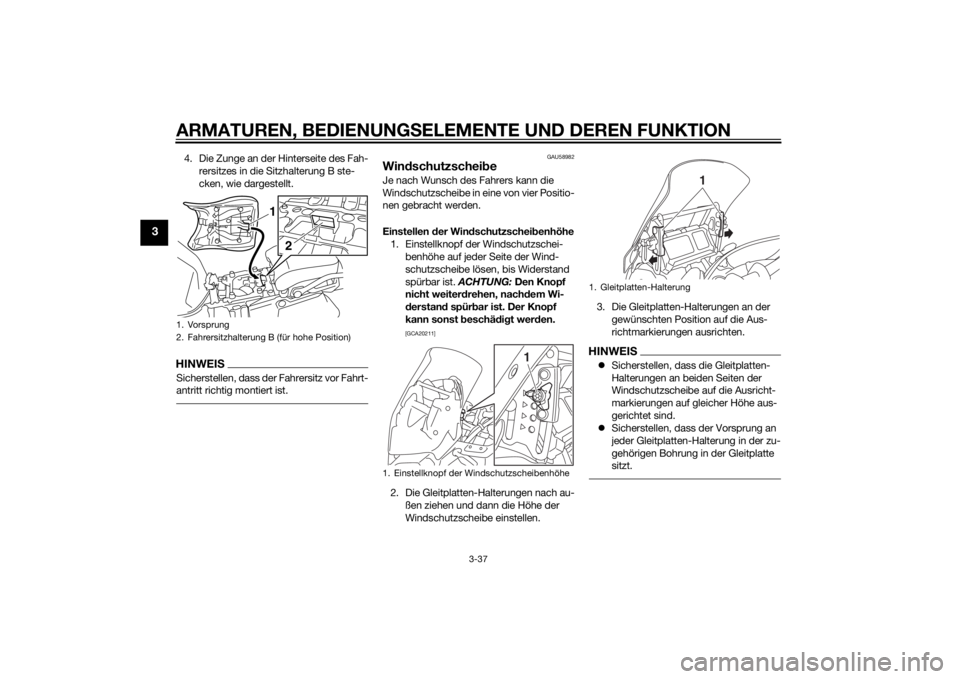

1. Vorsprung
2. Fahrersitzhalterung B (für hohe Position)
1
2
1. Einstellknopf der Windschutzscheibenhöhe
1
1. Gleitplatten-Halterung
1
U2KBG1G0.book Page 37 Wednesday, July 23, 2014 11:10 AM
Page 53 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-38
3
4. Die Einstellknöpfe festziehen.
GAU55424
Einstellun g d er Vor der- un d Hin-
terra dfe derun gDieses Modell ist mit einem elektronisch
einstellbaren Federungssystem ausgestat-
tet. Die Vorspannung des Stoßdämpfers
und die Dämpfungskräfte sowohl der Tele-
skopgabel als auch des Hinterrad-Stoß-
dämpfers sind einstellbar.
WARNUNG
GWA12423
Bevor Verän derun gen an d en Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel-
lun gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.Vorspannun g
Bei Fahrten mit Gepäck oder mit einem
Beifahrer, verwenden Sie die Vorspan-
nungs-Einstellfunktion, um das Federungs-
system an die Zuladung anzupassen. Es
gibt 4 Vorspannungs-Einstellungen.HINWEIS Die Vorspannungs-Einstellfunktion er-
scheint nur, wenn der Motor läuft.
Durch Änderung der Vorspannungs-
Einstellung werden auch die Dämp-
fungskräfte der Vorder- und Hinter-
radfederung entsprechend eingestellt.
Siehe “Dämpfungskraft” auf Seite
3-40 für weitere Informationen.
Betrieb bei niedrigen Temperaturen:
• Während die Vorspannungs-Ein-
stellfunktion verwendet wird, darf
das Fahrzeug nicht belastet sein.
• Wenn die Vorspannungs-Einstell-
funktion bei Umgebungstempera-
turen nahe oder unter 0 °C (32 °F)
verwendet wird, kann, um den Mo-
tor der Vorspannungs-Einstellfunk-
tion zu schützen, die Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems aufleuchten.
• Die Federung arbeitet weiterhin normal, nur die Vorspannungs-Ein-
stellfunktion kann nicht verwendet
werden.
• Zum Zurückstellen der Warnleuchte
des elektronisch einstellbaren Fe-
derungssystems etwa 6 Minuten
warten und dann den Schlüssel auf
“OFF” drehen oder sofort den
Schlüssel auf “OFF” drehen und
dann 6 Minuten warten.
1. Passmarkierung
2. Gleitplatte
2
1
U2KBG1G0.book Page 38 Wednesday, July 23, 2014 11:10 AM
Page 54 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-39
3
• Wenn die Warnleuchte des elektro-
nisch einstellbaren Federungssys-
tems nicht erlischt, lassen Sie das
Federungssystem von einer
Yamaha-Fachwerkstatt überprü-
fen.
Vorspannung einstellen1. Den Schlüssel auf “ON” drehen, den Motor starten und das Getriebe auf
Leerlauf schalten.
2. Den Menüschalter “MENU” drücken,
um die Funktionsanzeige auf die Vor-
spannungs-Einstellfunktion umzu-
schalten. 3. Mit dem Wahlschalter das gewünsch-
te Piktogramm der Vorspannungs-
Einstellung wählen.
Aus den folgenden 4 Piktogrammen
die zu Ihrer Zuladung passende Ein-
stellung wählen. Während die Vorspannung eingestellt
wird, erscheint in der Informationsan-
zeige eine Gruppe sich im Kreis bewe-
gender Punkte. Sobald das gewählte
Piktogramm wieder erscheint, ist die
Einstellung der Vorspannung abge-
schlossen.1. Funktionsanzeige

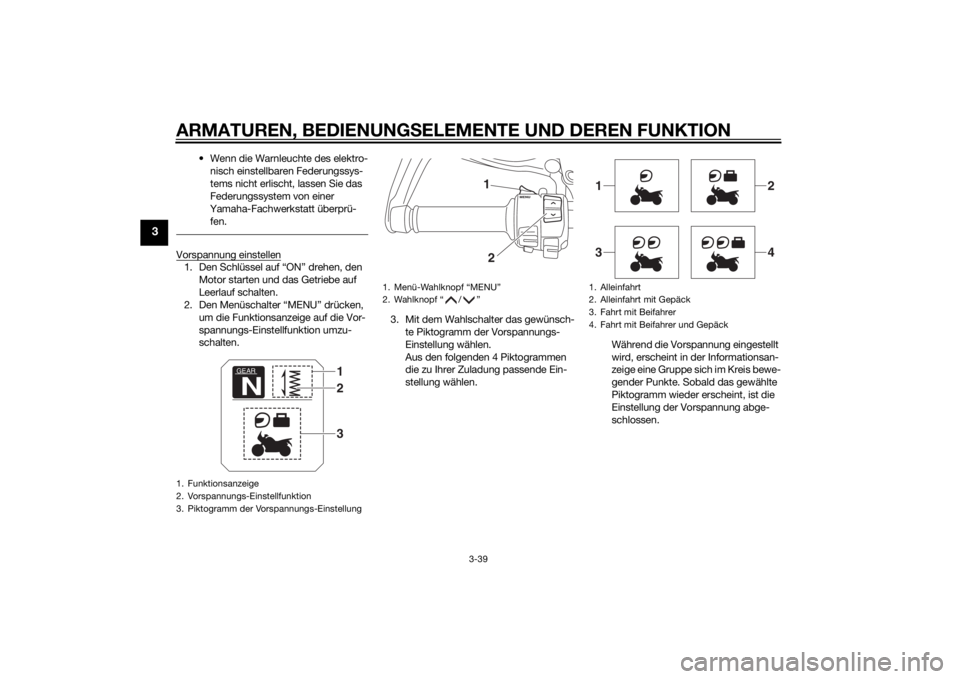

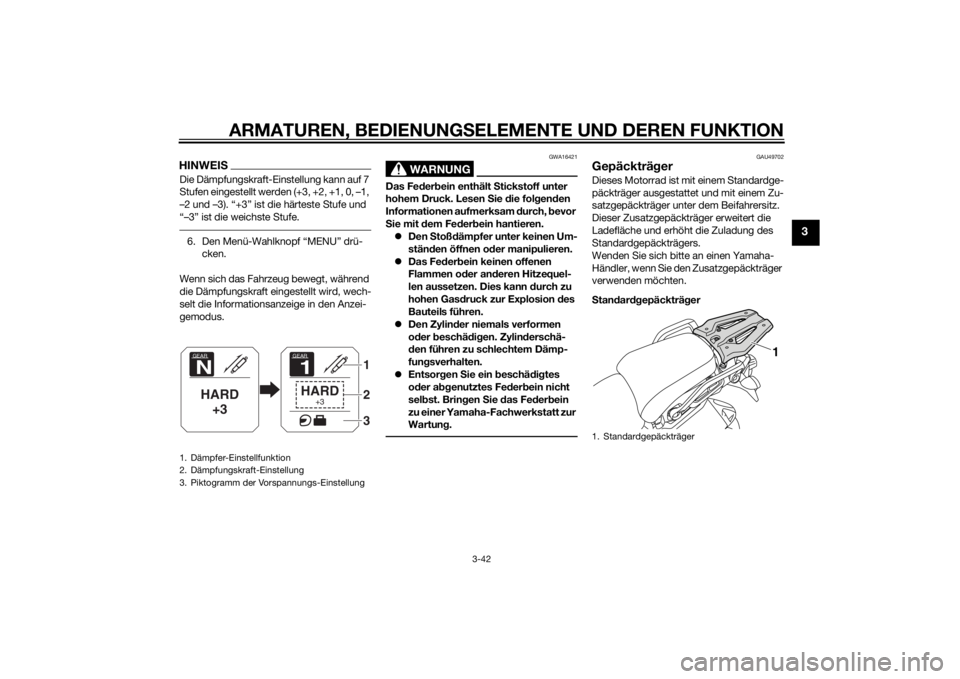

2. Vorspannungs-Einstellfunktion
3. Piktogramm der Vorspannungs-Einstellung
GEARN
132
1. Menü-Wahlknopf “MENU”
2. Wahlknopf “ / ”
12
1. Alleinfahrt
2. Alleinfahrt mit Gepäck
3. Fahrt mit Beifahrer
4. Fahrt mit Beifahrer und Gepäck1
2
3
4
U2KBG1G0.book Page 39 Wednesday, July 23, 2014 11:10 AM
Page 55 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-40
3

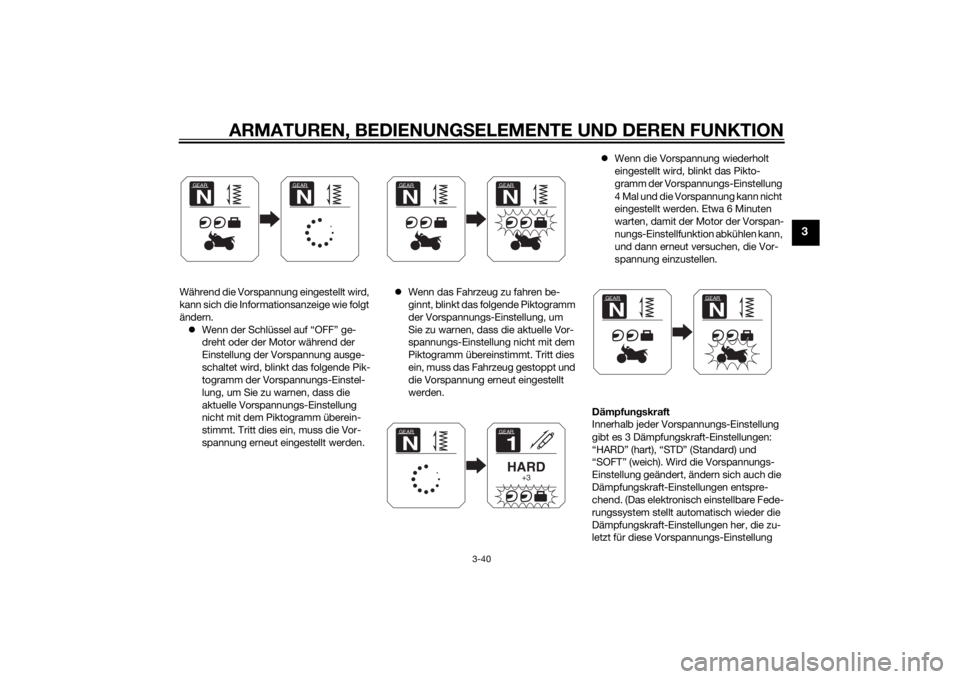

Während die Vorspannung eingestellt wird,
kann sich die Informationsanzeige wie folgt
ändern.
Wenn der Schlüssel auf “OFF” ge-
dreht oder der Motor während der
Einstellung der Vorspannung ausge-
schaltet wird, blinkt das folgende Pik-
togramm der Vorspannungs-Einstel-
lung, um Sie zu warnen, dass die
aktuelle Vorspannungs-Einstellung
nicht mit dem Piktogramm überein-
stimmt. Tritt dies ein, muss die Vor-
spannung erneut eingestellt werden.
Wenn das Fahrzeug zu fahren be-
ginnt, blinkt das folgende Piktogramm
der Vorspannungs-Einstellung, um
Sie zu warnen, dass die aktuelle Vor-
spannungs-Einstellung nicht mit dem
Piktogramm übereinstimmt. Tritt dies
ein, muss das Fahrzeug gestoppt und
die Vorspannung erneut eingestellt
werden.
Wenn die Vorspannung wiederholt
eingestellt wird, blinkt das Pikto-
gramm der Vorspannungs-Einstellung
4 Mal und die Vorspannung kann nicht
eingestellt werden. Etwa 6 Minuten
warten, damit der Motor der Vorspan-
nungs-Einstellfunktion abkühlen kann,
und dann erneut versuchen, die Vor-
spannung einzustellen.
Dämpfun gskraft
Innerhalb jeder Vorspannungs-Einstellung
gibt es 3 Dämpfungskraft-Einstellungen:
“HARD” (hart), “STD” (Standard) und
“SOFT” (weich). Wird die Vorspannungs-
Einstellung geändert, ändern sich auch die
Dämpfungskraft-Einstellungen entspre-
chend. (Das elektronisch einstellbare Fede-
rungssystem stellt automatisch wieder die
Dämpfungskraft-Einstellungen her, die zu-
letzt für diese Vorspannungs-Einstellung
GEARN
GEARN
GEARN
GEARNGEAR1HARD
+3
GEARN
GEARN
GEARN
U2KBG1G0.book Page 40 Wednesday, July 23, 2014 11:10 AM
Page 56 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-41
3
gewählt wurden.) Zur weiteren Feineinstel-
lung der Dämpfungskraft kann jede Dämp-
fungskraft-Einstellung auf 7 verschiedene
Stufen eingestellt werden.HINWEISWenn die Vorspannungs-Einstellung nicht
korrekt abgeschlossen wurde: Die Dämpfungskraft-Einstellung und
Einstellstufe blinkt 4 Mal und kann
nicht eingestellt werden, wenn deren
Einstellung versucht wird, während
das Fahrzeug steht.
Das Piktogramm der Vorspannungs-
Einstellung blinkt und die Dämpfungs-
kraft kann nicht eingestellt werden,
wenn deren Einstellung versucht wird,
während das Fahrzeug sich bewegt. Sicherstellen, dass die Vorspannung kor-
rekt eingestellt wurde, bevor die Dämp-
fungskraft eingestellt wird.
Dämpfungskraft und Dämpfungskraft-Ein-stellstufe einstellen1. Den Schlüssel auf “ON” drehen.
2. Den Menüschalter “MENU” drücken,
um die Funktionsanzeige auf die
Dämpfer-Einstellfunktion umzuschal-
ten.
3. Mit dem Wahlschalter “HARD”, “STD” oder “SOFT” wählen. 4. Den Menü-Wahlknopf “MENU” drü-
cken.
5. Mit dem Wahlschalter die gewünschte
Stufe der Dämpfungskraft-Einstellung
wählen.

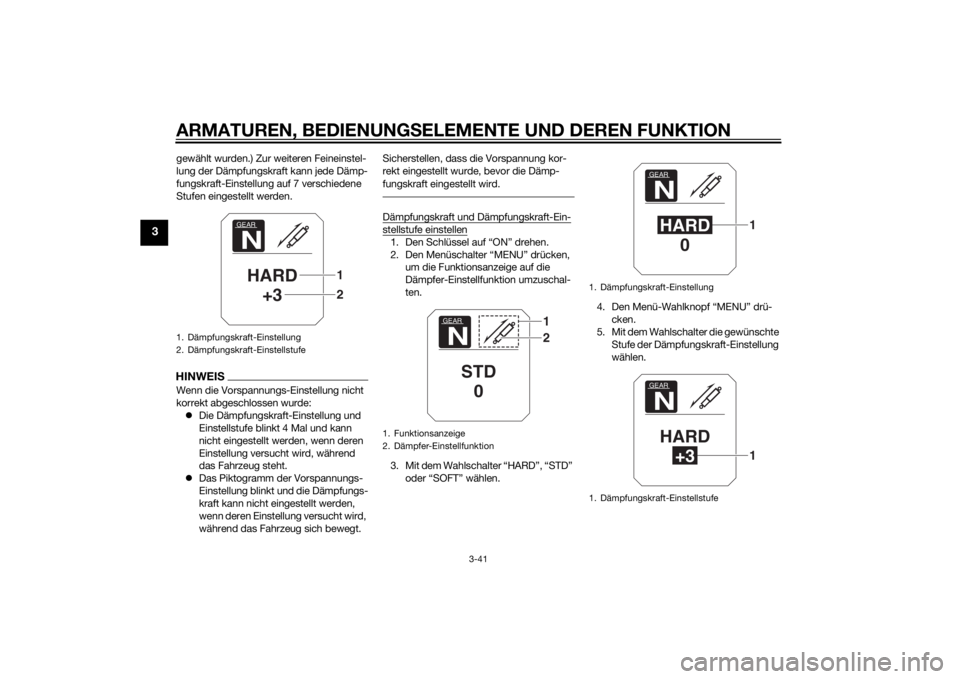

1. Dämpfungskraft-Einstellung
2. Dämpfungskraft-Einstellstufe
GEARNHARD+3
21
1. Funktionsanzeige
2. Dämpfer-Einstellfunktion
GEARN
STD0
12
1. Dämpfungskraft-Einstellung
1. Dämpfungskraft-Einstellstufe
GEARNHARD 0
1
GEARNHARD
+3
1
U2KBG1G0.book Page 41 Wednesday, July 23, 2014 11:10 AM
Page 57 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-42
3
HINWEISDie Dämpfungskraft-Einstellung kann auf 7
Stufen eingestellt werden (+3, +2, +1, 0, –1,
–2 und –3). “+3” ist die härteste Stufe und
“–3” ist die weichste Stufe.6. Den Menü-Wahlknopf “MENU” drü-
cken.
Wenn sich das Fahrzeug bewegt, während
die Dämpfungskraft eingestellt wird, wech-
selt die Informationsanzeige in den Anzei-
gemodus.
WARNUNG
GWA16421
Das Fe der bein enthält S tickstoff unter
hohem Druck. Lesen S ie die fol gen den
Informationen aufmerksam durch, bevor
S ie mit d em Fed erbein hantieren.
Den Stoß dämpfer unter keinen Um-
stän den öffnen o der manipulieren.
Das Fe der bein keinen offenen
Flammen o der an deren Hitzequel-
len aussetzen. Dies kann durch zu
hohen Gas druck zur Explosion des
Bauteils führen.
Den Zylin der niemals verformen
o der beschä dig en. Zylin derschä-
d en führen zu schlechtem Dämp-
fun gsverhalten.
Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst . Brin
gen
S ie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartun g.
GAU49702
Gepäckträ gerDieses Motorrad ist mit einem Standardge-
päckträger ausgestattet und mit einem Zu-
satzgepäckträger unter dem Beifahrersitz.
Dieser Zusatzgepäckträger erweitert die
Ladefläche und erhöht die Zuladung des
Standardgepäckträgers.
Wenden Sie sich bitte an einen Yamaha-
Händler, wenn Sie den Zusatzgepäckträger
verwenden möchten.
S tan dar dgepäckträ ger
1. Dämpfer-Einstellfunktion
2. Dämpfungskraft-Einstellung
3. Piktogramm der Vorspannungs-Einstellung
GEARNHARD
+3
GEAR1HARD
+3
123

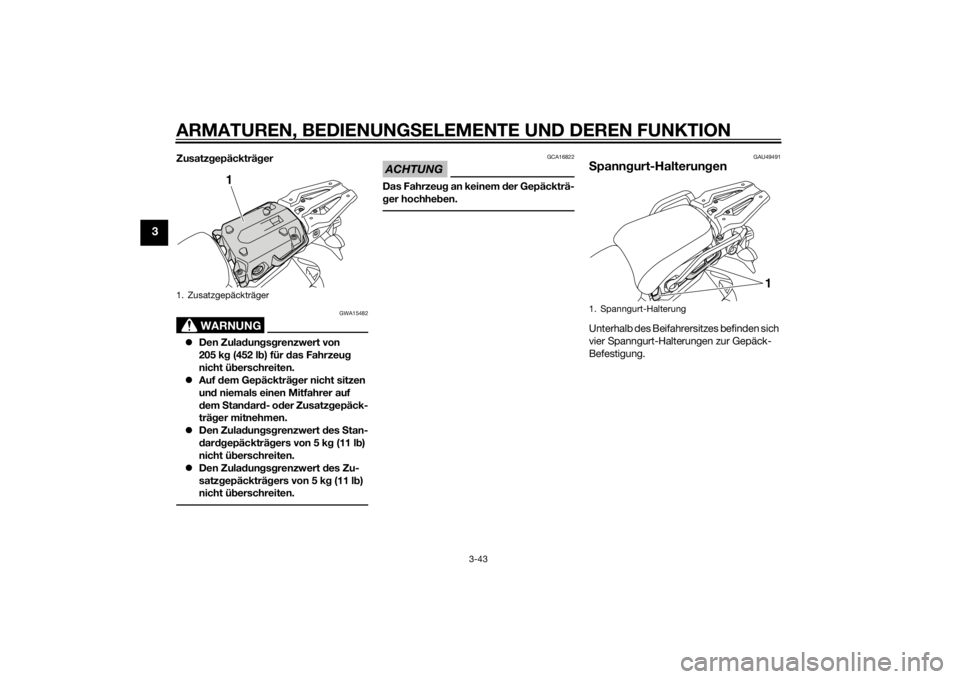

1. Standardgepäckträger
1
U2KBG1G0.book Page 42 Wednesday, July 23, 2014 11:10 AM
Page 58 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-43
3
Zusatzgepäckträ ger
WARNUNG
GWA15482
Den Zula dun gsg renzwert von
205 k g (452 l b) für d as Fahrzeu g
nicht ü berschreiten.
Auf dem Gepäckträ ger nicht sitzen
un d niemals einen Mitfahrer auf
d em Stan dar d- o der Zusatz gepäck-
trä ger mitnehmen.
Den Zula dun gsg renzwert des Stan-
d ar dgepäckträg ers von 5 kg (11 lb)
nicht ü berschreiten.
Den Zula dun gsg renzwert des Zu-
satz gepäckträ gers von 5 k g (11 l b)
nicht ü berschreiten.
ACHTUNG
GCA16822
Das Fahrzeug an keinem der Gepäckträ-
g er hochhe ben.
GAU49491
S pann gurt-Halterung enUnterhalb des Beifahrersitzes befinden sich
vier Spanngurt-Halterungen zur Gepäck-
Befestigung.
1. Zusatzgepäckträger
1
1. Spanngurt-Halterung
1
U2KBG1G0.book Page 43 Wednesday, July 23, 2014 11:10 AM
Page 59 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-44
3
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit ausg eklapptem oder nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hochg eklappter Sei-
tenstän der kann den Fahrer d urch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F alls S
tö
rungen an d iesem S
ystem fest gestellt werd en, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU54491
Zün dunter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
U2KBG1G0.book Page 44 Wednesday, July 23, 2014 11:10 AM
Page 60 of 120
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-45
3
WARNUNG
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstart-/stoppschalter auf “ ”
gestellt ist.
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Die “ ”-Seite des Motorstart-/stoppschalters drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
●
Das Fahrzeug für diese Kontrolle auf den
Hauptständer stellen.
●
Falls eine Fehlfunktion auftritt, das System
vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen lassen.
U2KBG1G0.book Page 45 Wednesday, July 23, 2014 11:10 AM
