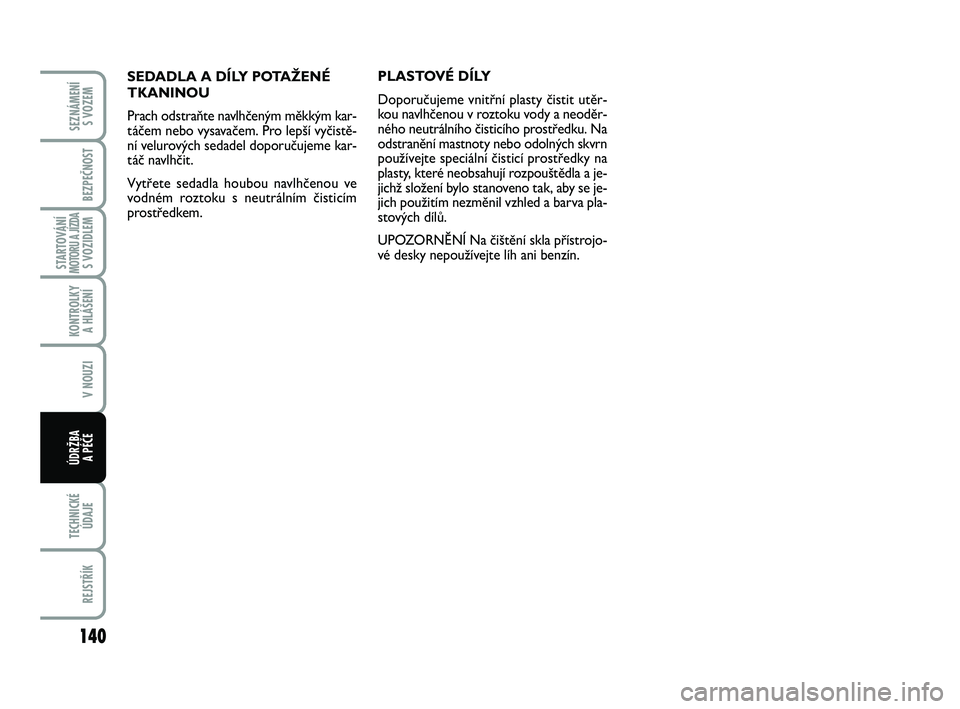

SEDADLA A DÍLY POTAŽENÉ
TKANINOU
Prach odstraňte navlhčeným měkkým kar-
táčem nebo vysavačem. Pro lepší vyčistě-
ní velurových sedadel doporučujeme kar-
táč navlhčit.
Vytřete sedadla houbou navlhčenou ve
vodném roztoku s neutrálním čisticím
prostředkem.PLASTOVÉ DÍLY
Doporučujeme vnitřní plasty čistit utěr-
kou navlhčenou v roztoku vody a neoděr-
ného neutrálního čisticího prostředku. Na
odstranění mastnoty nebo odolných skvrn
používejte speciální čisticí prostředky na
plasty, které neobsahují rozpouštědla a je-
jichž složení bylo stanoveno tak, aby se je-
jich použitím nezměnil vzhled a barva pla-
stových dílů.
UPOZORNĚNÍ Na čištění skla přístrojo-
vé desky nepoužívejte líh ani benzín.
123-140 ABARTH 500 2ed CS:127-144 FIAT 500 IT 4-04-2011 14:36 Pagina 140

141
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
IDENTIFIKAČNÍ ÚDAJE .................................................... 142
KÓDY MOTORU – VERZE KAROSÉRIE ....................... 144
MOTOR .................................................................................. 145
DODÁVKA PALIVA ............................................................. 146
PŘENOS VÝKONU ............................................................. 146
BRZDY .................................................................................... 147
ZAVĚŠENÍ KOL ....................................................................147
ŘÍZENÍ .................................................................................... 147
KOLA ...................................................................................... 148
ROZMĚRY .............................................................................. 151
VÝKONY ................................................................................ 152
HMOTNOSTI ....................................................................... 153
NÁPLNĚ ................................................................................. 154
PROVOZNÍ KAPALINY A MAZIVA ................................ 155
SPOTŘEBA PALIVA ............................................................. 157
EMISE CO
2............................................................................ 158
VYSOKOFREKVENČNÍ DÁLKOVÉ OVLADÁNÍ
(prohlášení o shodě)............................................................. 159
T T
E E
C C
H H
N N
I I
C C
K K
É É

Ú Ú
D D
A A
J J
E E
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 141

142
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

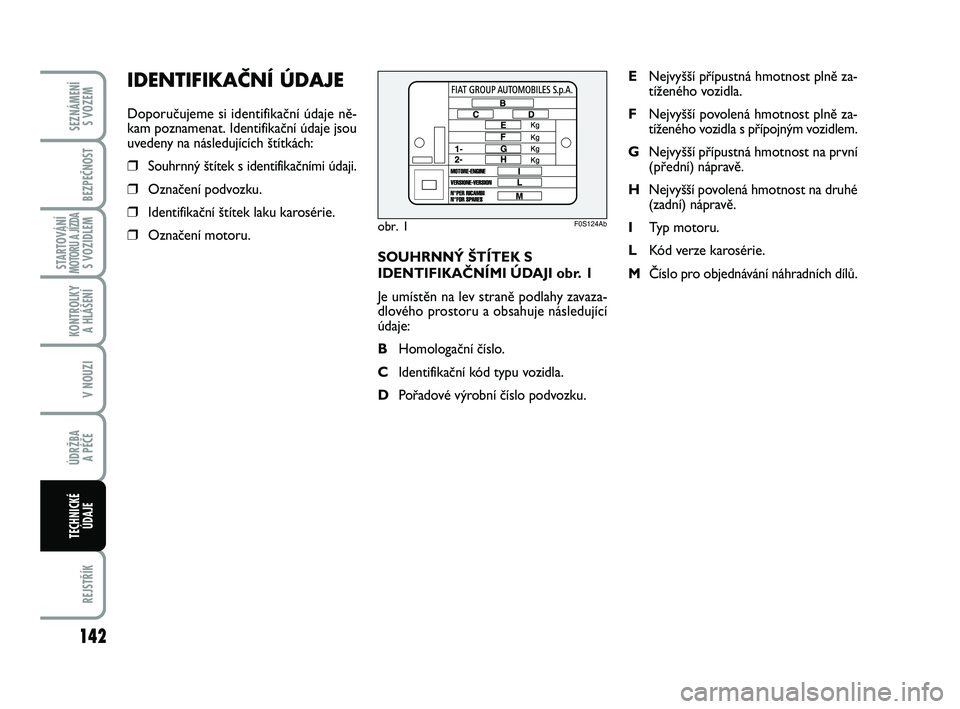

SOUHRNNÝ ŠTÍTEK S
IDENTIFIKAČNÍMI ÚDAJI obr. 1
Je umístěn na lev straně podlahy zavaza-
dlového prostoru a obsahuje následující
údaje:
BHomologační číslo.
CIdentifikační kód typu vozidla.
DPořadové výrobní číslo podvozku.ENejvyšší přípustná hmotnost plně za-
tíženého vozidla.
FNejvyšší povolená hmotnost plně za-
tíženého vozidla s přípojným vozidlem.
GNejvyšší přípustná hmotnost na první
(přední) nápravě.
HNejvyšší povolená hmotnost na druhé
(zadní) nápravě.
ITyp motoru.
LKód verze karosérie.
MČíslo pro objednávání náhradních dílů.
IDENTIFIKAČNÍ ÚDAJE
Doporučujeme si identifikační údaje ně-
kam poznamenat. Identifikační údaje jsou
uvedeny na následujících štítkách:
❒Souhrnný štítek s identifikačními údaji.
❒Označení podvozku.
❒Identifikační štítek laku karosérie.
❒Označení motoru.obr. 1F0S124Ab
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 142

143
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

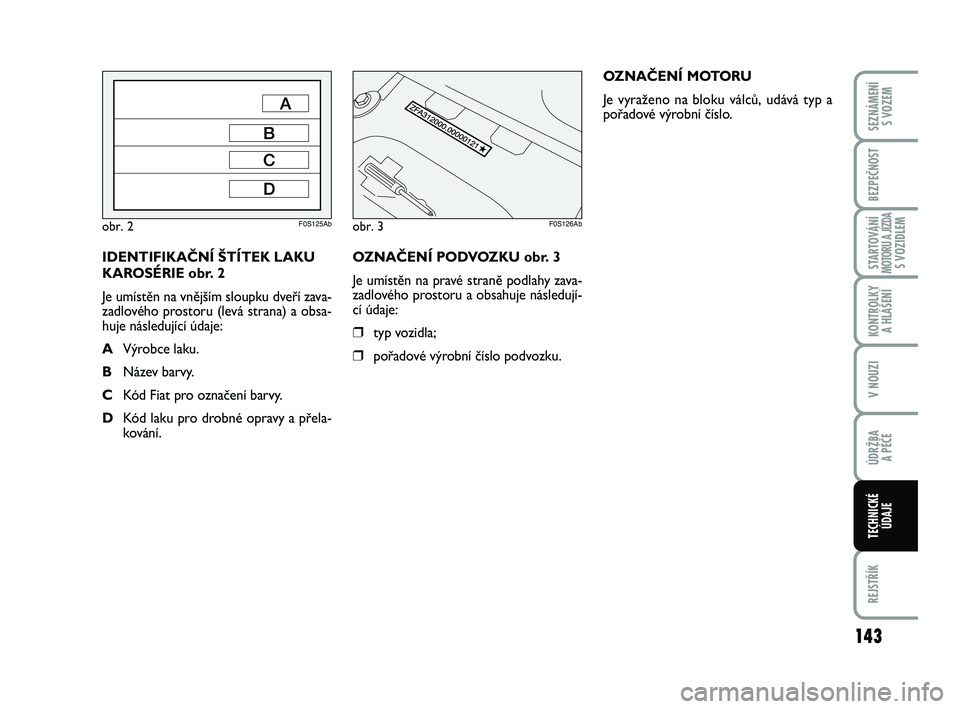

OZNAČENÍ PODVOZKU obr. 3
Je umístěn na pravé straně podlahy zava-
zadlového prostoru a obsahuje následují-
cí údaje:
❒typ vozidla;
❒pořadové výrobní číslo podvozku.OZNAČENÍ MOTORU
Je vyraženo na bloku válců, udává typ a
pořadové výrobní číslo.
IDENTIFIKAČNÍ ŠTÍTEK LAKU
KAROSÉRIE obr. 2
Je umístěn na vnějším sloupku dveří zava-
zadlového prostoru (levá strana) a obsa-
huje následující údaje:
AVýrobce laku.
BNázev barvy.
CKód Fiat pro označení barvy.
DKód laku pro drobné opravy a přela-
kování.
obr. 2F0S125Abobr. 3F0S126Ab
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 143

144
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

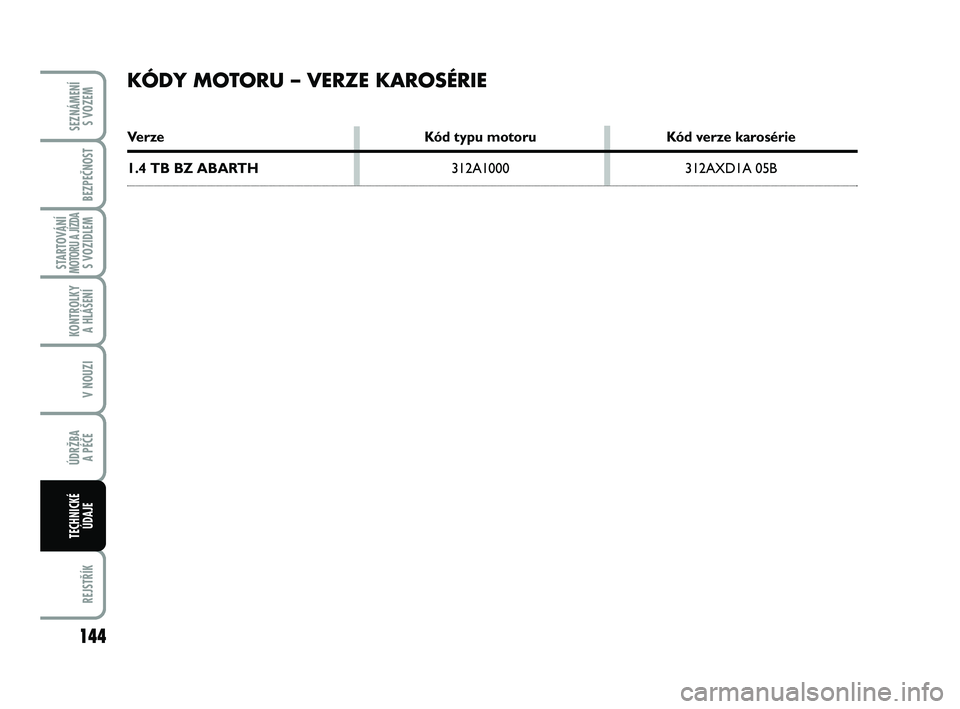

KÓDY MOTORU – VERZE KAROSÉRIE
Verze Kód typu motoru Kód verze karosérie
1.4 TB BZ ABARTH312A1000 312AXD1A 05B
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 144

145
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

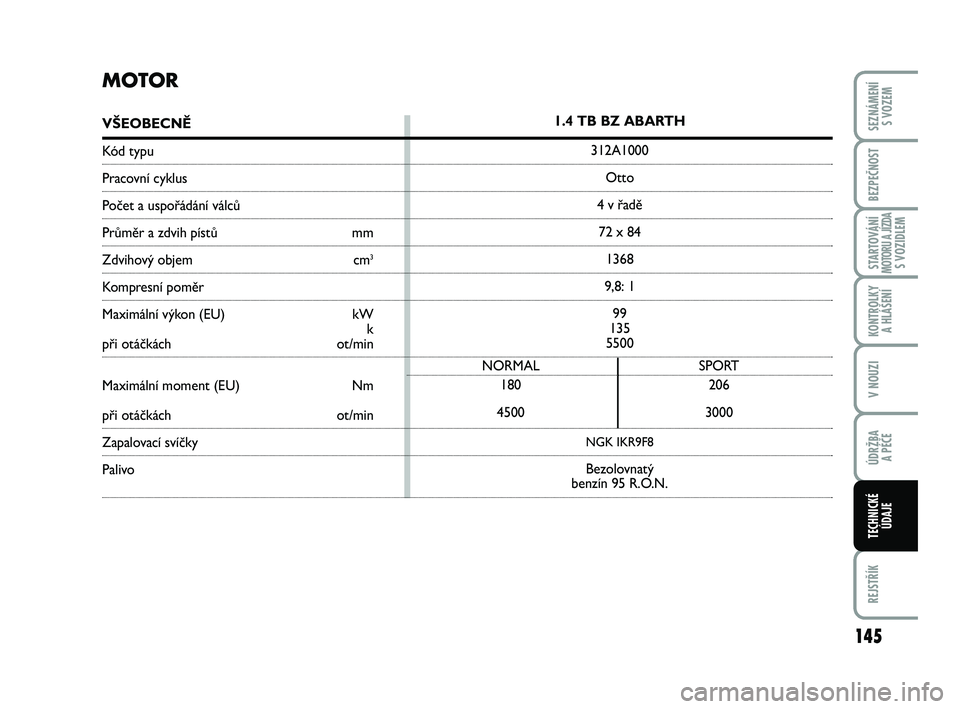

MOTOR
VŠEOBECNĚ
Kó d t y p u
Pracovní cyklus
Počet a uspořádání válců
Průměr a zdvih pístů mm
Zdvihový objem cm3
Kompresní poměr
Maximální výkon (EU) kW
k
při otáčkách ot/min
Maximální moment (EU) Nm
při otáčkách ot/min
Zapalovací svíčky
Palivo
1.4 TB BZ ABARTH
312A1000
Otto
4 v řadě
72 x 84
1368
9,8: 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Bezolovnatý
benzín 95 R.O.N.
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 145

146
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

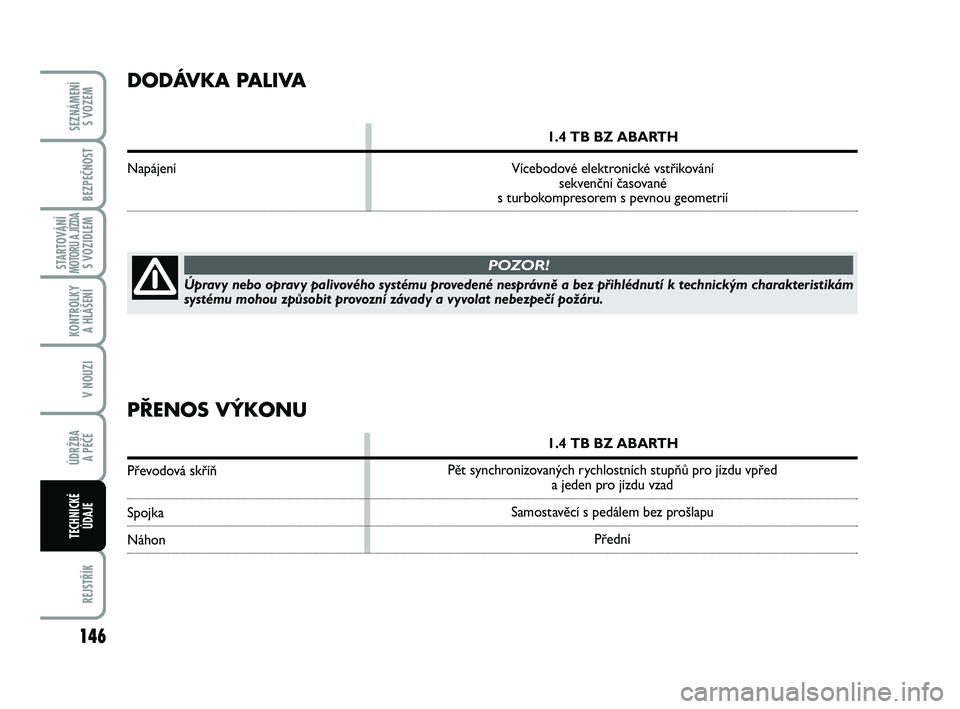

DODÁVKA PALIVA
1.4 TB BZ ABARTH
Napájení Vícebodové elektronické vstřikování
sekvenční časované
s turbokompresorem s pevnou geometrií
Úpravy nebo opravy palivového systému provedené nesprávně a bez přihlédnutí k technickým charakteristikám
systému mohou způsobit provozní závady a vyvolat nebezpečí požáru.
POZOR!
PŘENOS VÝKONU
1.4 TB BZ ABARTH
Převodová skříň
Spojka
NáhonPět synchronizovaných rychlostních stupňů pro jízdu vpřed
a jeden pro jízdu vzad
Samostavěcí s pedálem bez prošlapu
Přední
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 146

147
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ZAVĚŠENÍ KOL
1.4 TB BZ ABARTH
Přední
Zadní

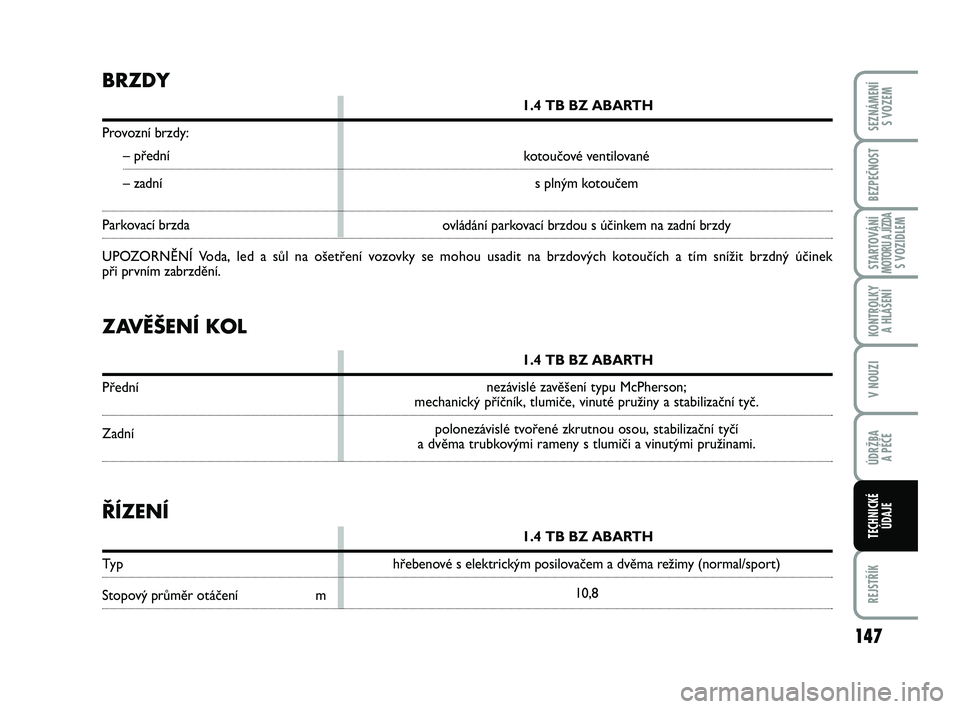

BRZDY
1.4 TB BZ ABARTH
Provozní brzdy:
– přední
– zadní
Parkovací brzda
UPOZORNĚNÍ Voda, led a sůl na ošetření vozovky se mohou usadit na brzdových kotoučích a tím snížit brzdný účinek
při prvním zabrzdění.
ŘÍZENÍ
1.4 TB BZ ABARTH
Typ
Stopový průměr otáčení mnezávislé zavěšení typu McPherson;
mechanický příčník, tlumiče, vinuté pružiny a stabilizační tyč.
polonezávislé tvořené zkrutnou osou, stabilizační tyčí
a dvěma trubkovými rameny s tlumiči a vinutými pružinami.
hřebenové s elektrickým posilovačem a dvěma režimy (normal/sport)
10,8 kotoučové ventilované
s plným kotoučem
ovládání parkovací brzdou s účinkem na zadní brzdy
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 147

148
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

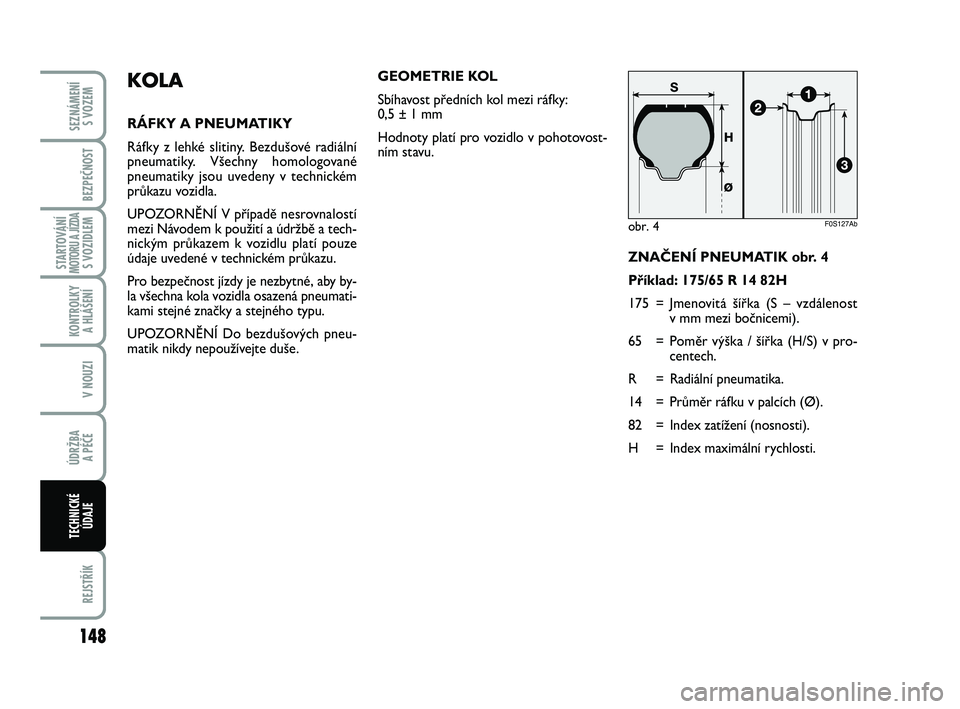

ZNAČENÍ PNEUMATIK obr. 4
Příklad: 175/65 R 14 82H
175 = Jmenovitá šířka (S – vzdálenost
v mm mezi bočnicemi).
65 = Poměr výška / šířka (H/S) v pro-
centech.
R = Radiální pneumatika.
14 = Průměr ráfku v palcích (Ø).
82 = Index zatížení (nosnosti).
H = Index maximální rychlosti.
KOLA
RÁFKY A PNEUMATIKY
Ráfky z lehké slitiny. Bezdušové radiální
pneumatiky. Všechny homologované
pneumatiky jsou uvedeny v technickém
průkazu vozidla.
UPOZORNĚNÍ V případě nesrovnalostí
mezi Návodem k použití a údržbě a tech-
nickým průkazem k vozidlu platí pouze
údaje uvedené v technickém průkazu.
Pro bezpečnost jízdy je nezbytné, aby by-
la všechna kola vozidla osazená pneumati-
kami stejné značky a stejného typu.
UPOZORNĚNÍ Do bezdušových pneu-
matik nikdy nepoužívejte duše.
obr. 4F0S127Ab
GEOMETRIE KOL
Sbíhavost předních kol mezi ráfky:
0,5 ± 1 mm
Hodnoty platí pro vozidlo v pohotovost-
ním stavu.
141-159 ABARTH 500 2ed CS:145-163 FIAT 500 IT 4-04-2011 14:40 Pagina 148

149
STARTOVÁNÍMOTORU A JÍZDAS VOZIDLEM
REJSTŘÍK
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE

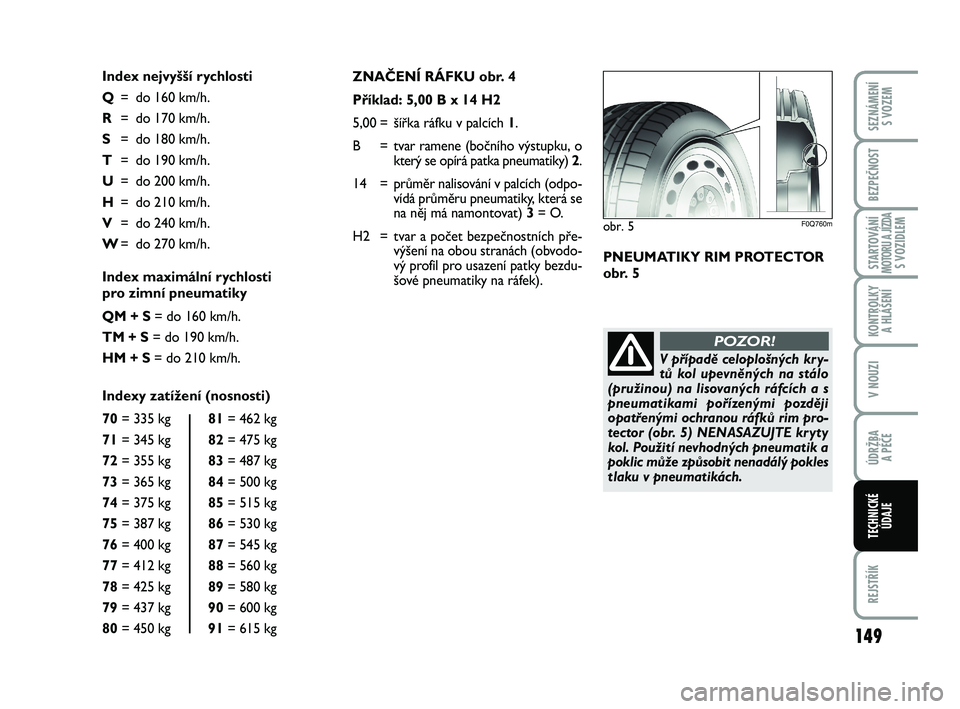

ZNAČENÍ RÁFKU obr. 4
