radio Abarth Punto 2014 Instructieboek (in Dutch)

Geachte klant,
Hartelijk dank dat u voor een Abarth hebt gekozen en gefeliciteerd met uw keuze voor de Abarth Punto.
Wij hebben dit boekje samengesteld om u de kwaliteiten van deze auto volledig te laten benutten.
Wij raden u aan alle hoofdstukken door te lezen voordat u voor de eerste keer met de auto gaat rijden.
Dit instructieboekje bevat informatie, tips en aanwijzingen die u zullen helpen de technische kwaliteiten van uw
Abarth volledig te benutten.
Wij raden u aan de waarschuwingen en tips aandachtig te lezen die worden voorafgegaan door de symbolen:
veiligheid van de inzittenden;
conditie van de auto;
bescherming van het milieu.
In de bijgevoegde „Service- en garantiehandleiding” vindt u de extra service van Abarth:
❒het garantiecertificaat en de bijbehorende voorwaarden
❒een overzicht van de speciale aanvullende service voor cliënten.
Veel leesplezier en goede reis!
❒INSTRUCTIEBOEK 1-220
❒AUTORADIO 221-254
001-028 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:38 Pagina 1

WEGWIJS IN UW AUTO
DASHBOARD
De aanwezigheid en de opstelling van de bedieningsorganen, de instrumenten en de lampjes kunnen per uitvoering
verschillen.
F0U001Abfig. 1
1.Verstelbare luchtroosters zijkant –2.Vaste luchtroosters zijkant –3.Linker hendel: bediening buitenverlichting –
4.Instrumentenpaneel –5.Rechter hendel: bediening ruitenwissers voor/achter, tripcomputer –6.Bedieningsknoppen
op het dashboard – 7. Montagevoorbereiding voor draagbaar navigatiesysteem (voor bepaalde uitvoeringen/markten) –
8.Verstelbare luchtroosters midden –9.Vast luchtrooster boven –10.Frontairbag passagierszijde –11.Dashboardkastje –
12.Gidsverlichting –13.Autoradio (voor bepaalde uitvoeringen/markten) –14.Bedieningsknoppen verwarming/
ventilatie/airconditioning –
15.Start-/contactslot –16.Frontairbag bestuurderszijde –17. Hendel stuurwielverstelling
18.Schakelaarpaneel: koplampverstelling/instelbaar multifunctioneel display.
3
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:38 Pagina 3

11fig. 9F0U010Ab
Als het start-/contactslot is geforceerd
(bijv. bij een poging tot diefstal) moet u,
voordat u weer met de auto gaat rijden, de
werking van het slot laten controleren bij het
Abarth Servicenetwerk.
ATTENTIE
Neem altijd de sleutel uit het contactslot
als de auto wordt verlaten, om
onvoorzichtig gebruik van de bedieningsorganen
te voorkomen. Vergeet niet de handrem aan te
trekken. Schakel de eerste versnelling in als de
auto op een helling omhoog staat en de
achteruit bij een helling omlaag (gezien vanuit
de rijrichting). Laat kinderen nooit alleen achter
in de auto.
ATTENTIE
START-/CONTACTSLOT
De sleutel kan in drie standen worden gedraaid fig. 9:
❒STOP: motor uit, sleutel uitneembaar, stuurslot
ingeschakeld. Enkele elektrische installaties werken
(bijv. autoradio, centrale portiervergrendeling).
❒MAR: contact aan. Alle elektrische installaties
werken.
❒AVV: motor starten (stand zonder vergrendeling).
Het contactslot is voorzien van een herstartbeveiliging.
Als de motor bij de eerste poging niet aanslaat, moet
u de sleutel terugdraaien in stand STOP en nogmaals
starten.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
001-028 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:38 Pagina 11

17
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BEDIENINGSKNOPPEN INSTELBAAR
MULTIFUNCTIONEEL DISPLAY fig. 17
+Om het scherm en de keuzemogelijkheden naar
boven te doorlopen of de weergegeven waarde te
verhogen.
MENUKort indrukken voor toegang tot menu en/of
ESCnaar het volgende scherm te gaan of de keuze
te bevestigen.
Even ingedrukt houden om terug te keren naar
het beginscherm.
−Om het scherm en de keuzemogelijkheden naar
beneden te doorlopen of de weergegeven waarde te
verlagen.
Opmerking Bij de knoppen +en −hangt de werking van
het volgende af: Lichtsterkte interieur regelen
– als het beginscherm wordt weergegeven, dan kunt
u hiermee de lichtsterkte van het instrumentenpaneel,
van de autoradio en van de automatische klimaatregeling
regelen.
Setup-menu
– binnen het menu kunt u het menu naar boven of
beneden doorlopen;
– tijdens het instellen kunt u de waarde verhogen of
verlagen.
F0U017Abfig. 17
001-028 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:38 Pagina 17

19
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als u de knop MENU ESC langer indrukt:
– als u zich in het hoofdmenu bevindt, dan verlaat u het
setup-menu;
– als u zich op een ander punt in het menu bevindt
(instellen van een menuoptie in een submenu, in een
submenu of instellen van een menuoptie in het
hoofdmenu), dan keert u terug naar het hoofdmenu;
– worden alleen de reeds opgeslagen instellingen
bewaard (reeds bevestigd door het indrukken van de
knop MENU ESC).
Het setup-menu heeft een tijdregeling; als het menu na
een bepaalde tijd verdwijnt, worden alleen de door
u opgeslagen wijzigingen (bevestigd door het kort
indrukken van de knop MENU ESC) bewaard.Het menu heeft de volgende opties:
–MENU
– BEEP SNELHEID
– CORNERING LIGHTS
– REGENSENSOR
(voor bepaalde uitvoeringen/markten)
– INSCHAKELEN/GEGEVENS TRIP B
– KLOKJE INSTELLEN
– DATUM INSTELLEN
– EERSTE PAGINA
– ZIE RADIO
– AUTOCLOSE
– MEETEENHEID
– TAAL
– VOLUME WAARSCHUWINGEN
– VOLUME TOETSEN
– BEEP/BUZZ. GORDELS
– SERVICE
– AIRBAG/BAG PASSAGIER
– DAGVERLICHTING
– MENU VERLATEN
fig. 18F0U017Ab
001-028 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:38 Pagina 19

24
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
AUTOCLOSE
(Centrale portiervergrendeling bij rijdende auto)
Als deze functie is ingeschakeld (On), worden de
portieren automatisch vergrendeld als de auto sneller
rijdt dan 20 km/h.
Ga voor het inschakelen (On) of uitschakelen (Off) van
deze functie als volgt te werk:
– druk kort op de knop MENU ESC; op het display
verschijnt een submenu;
– druk kort op de knop MENU ESC; op het display
knippert (On) of (Off) (afhankelijk van de instelling);
– druk op de knop +of −om de keuze uit te voeren;
– druk kort op de knop MENU ESC om terug te keren
naar het scherm van het submenu of houd de knop even
ingedrukt om terug te keren naar het scherm van het
hoofdmenu zonder op te slaan;
– houd de knop MENU ESC nogmaals even ingedrukt
om terug te keren naar het beginscherm of het
hoofdmenu, afhankelijk van waar u zich in het menu
bevindt. ZIE RADIO
(Herhaling informatie audiosysteem)
Met deze functie kan op het display de informatie over
de autoradio worden weergegeven.
– Radio: frequentie of RDS-bericht van het
geselecteerde radiostation, automatisch zoeken of
AutoSTore inschakelen;
– audio-CD, MP3-CD: nummer van het muziekstuk;
– CD-wisselaar: CD-nummer en nummer muziekstuk.
Ga voor het inschakelen (On) of uitschakelen (Off) van
de informatie van het audiosysteem op het display als
volgt te werk:
– druk kort op de knop MENU ESC; op het display
knippert (On) of (Off) (afhankelijk van de instelling);
– druk op de knop +of −om de keuze uit te voeren;
– druk kort op de knop MENU ESC om terug te keren
naar het menuscherm of houd de knop even ingedrukt
om terug te keren naar het beginscherm zonder op te
slaan.
001-028 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:39 Pagina 24

93
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
BANDENSPANNING-
CONTROLESYSTEEM TPMS
(voor bepaalde uitvoeringen/markten)
De auto kan zijn uitgerust met een controlesysteem
voor de bandenspanning TPMS (Tyre Pressure
Monitoring System). Dit systeem bestaat uit een sensor
die op radiogolven werkt, op de velg van elk wiel. Deze
sensor stuurt informatie over de spanning van iedere
band naar de regeleenheid.
Wees zeer zorgvuldig bij het controleren
of herstellen van de bandenspanning.
Een te hoge spanning vermindert de grip op het
wegdek, verhoogt de belasting op de
wielophanging en de wielen en veroorzaakt een
onregelmatige slijtage van de banden.
ATTENTIE
De spanning van de banden moet bij
koude banden gecontroleerd worden; als
om wat voor reden dan ook de spanning bij
warme banden gecontroleerd wordt, verminder
dan de spanning niet, ook als deze boven de
voorgeschreven waarde ligt, maar controleer de
spanning opnieuw bij koude banden.
ATTENTIE
AANWIJZINGEN VOOR HET GEBRUIK
VAN HET TPMS
Storingsmeldingen worden niet opgeslagen en worden
dus niet aangegeven als de motor wordt uitgezet en
vervolgens weer wordt gestart. Als de storingen blijven
bestaan, stuurt de regeleenheid de betreffende
meldingen pas naar het instrumentenpaneel als de auto
een korte tijd rijdt.
Ook als de auto is uitgerust met het
TPMS-systeem, moet de bestuurder
regelmatig de spanning van de banden en die
van het reservewiel controleren (zie de
paragraaf „Wielen” in het hoofdstuk
„Onderhoud en zorg”).
ATTENTIE
Het TPMS is niet in staat om te
waarschuwen voor een plotselinge
vermindering van de bandenspanning
(bijvoorbeeld bij een klapband). Zet in dat geval
de auto stil door voorzichtig te remmen en
maak daarbij geen plotselinge stuurbewegingen.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 93

94
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Het vervangen van de normale banden
door winterbanden en omgekeerd,
vereist ook een aanpassing van het TPMS, die
uitsluitend door het Abarth Servicenetwerk mag
worden uitgevoerd.
ATTENTIE
Het TPMS vereist het gebruik van
speciale apparatuur. Raadpleeg het
Abarth Servicenetwerk over de accessoires die
geschikt zijn voor het systeem (wielen,
wieldeksels enz.). Het gebruik van andere
accessoires kan de normale werking van het
systeem verhinderen.
ATTENTIE
De bandenspanning kan variëren
afhankelijk van de buitentemperatuur.
Het TPMS kan tijdelijk een te lage
bandenspanning signaleren. Controleer in dat
geval de bandenspanning bij koude banden en
herstel, indien nodig, de juiste spanning.
ATTENTIE
Als de auto is uitgerust met het TPMS,
moeten bij het monteren/demonteren
van de banden en/of velgen speciale
voorzorgsmaatregelen in acht worden genomen.
Om te voorkomen dat de sensoren beschadigen
of verkeerd gemonteerd worden, mogen de
banden en/of de velgen uitsluitend door
gespecialiseerd personeel vervangen worden.
Wendt u tot het Abarth Servicenetwerk.
ATTENTIE
Als de auto is uitgerust met het TPMS,
moet bij het demonteren van een band,
ook het rubber van het ventiel vervangen
worden. Wendt u tot het Abarth Servicenetwerk.
ATTENTIE
Sterke straling op een radiofrequentie
kunnen het TPMS-systeem ontregelen.
Dit wordt aan de bestuurder aangegeven door
het verschijnen van een melding op het
instelbare multifunctionele display. Deze
melding verdwijnt automatisch zodra de storing
het systeem niet meer ontregelt.
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:46 Pagina 94

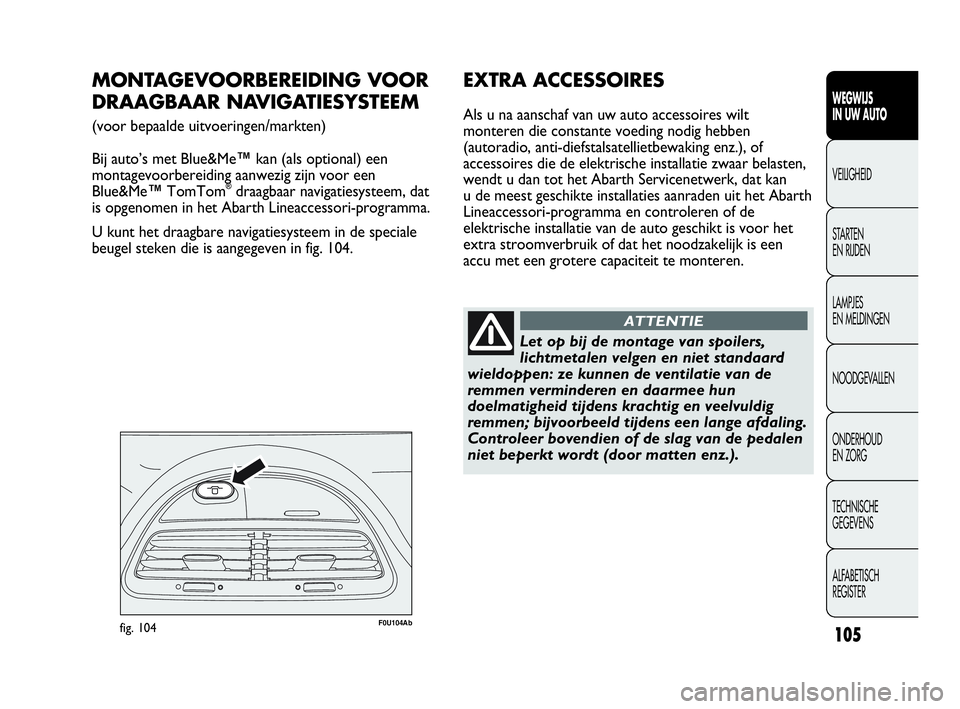

105
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0U104Abfig. 104
MONTAGEVOORBEREIDING VOOR
DRAAGBAAR NAVIGATIESYSTEEM
(voor bepaalde uitvoeringen/markten)
Bij auto’s met Blue&Me™kan (als optional) een
montagevoorbereiding aanwezig zijn voor een
Blue&Me™TomTom
®draagbaar navigatiesysteem, dat
is opgenomen in het Abarth Lineaccessori-programma.
U kunt het draagbare navigatiesysteem in de speciale
beugel steken die is aangegeven in fig. 104.
EXTRA ACCESSOIRES
Als u na aanschaf van uw auto accessoires wilt
monteren die constante voeding nodig hebben
(autoradio, anti-diefstalsatellietbewaking enz.), of
accessoires die de elektrische installatie zwaar belasten,
wendt u dan tot het Abarth Servicenetwerk, dat kan
u de meest geschikte installaties aanraden uit het Abarth
Lineaccessori-programma en controleren of de
elektrische installatie van de auto geschikt is voor het
extra stroomverbruik of dat het noodzakelijk is een
accu met een grotere capaciteit te monteren.
Let op bij de montage van spoilers,
lichtmetalen velgen en niet standaard
wieldoppen: ze kunnen de ventilatie van de
remmen verminderen en daarmee hun
doelmatigheid tijdens krachtig en veelvuldig
remmen; bijvoorbeeld tijdens een lange afdaling.
Controleer bovendien of de slag van de pedalen
niet beperkt wordt (door matten enz.).
ATTENTIE
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:47 Pagina 105

106
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
ELEKTRISCHE/ELEKTRONISCHE SYSTEMEN
MONTEREN
De elektrische/elektronische systemen die na aankoop
van de auto en binnen de aftersales-service worden
gemonteerd, moeten voorzien zijn van het merkteken:
Fiat Group Automobiles S.p.A. autoriseert de montage
van zend-/ontvangstapparatuur op voorwaarde dat de
montagewerkzaamheden op de juiste wijze bij een
gespecialiseerd bedrijf worden uitgevoerd, waarbij de
aanwijzingen van de fabrikant in acht moeten worden
genomen.
BELANGRIJK Als door de montage van systemen de
kenmerken van de auto worden gewijzigd, kan het
kentekenbewijs worden ingenomen door de bevoegde
instanties en eventueel de garantie komen te vervallen
bij defecten die veroorzaakt zijn door de
bovengenoemde modificatie of op defecten die direct of
indirect daarvan het gevolg zijn.
Fiat Group Automobiles S.p.A. is op geen enkele wijze
aansprakelijk voor schade die het gevolg is van de
installatie van accessoires die niet door Fiat Group
Automobiles S.p.A.zijn geleverd of aanbevolen en die
niet conform de geleverde instructies zijn geïnstalleerd.RADIOZENDAPPARATUUR EN MOBIELE
TELEFOONS
Radiozendapparaten (mobiele telefoons, 27 mc en
dergelijke) mogen alleen in de auto worden gebruikt
met een aparte antenne aan de buitenkant van de auto.
BELANGRIJK Het gebruik van dergelijke apparaten in de
auto (zonder buitenantenne) kan niet alleen schadelijk
zijn voor de gezondheid van de inzittenden, maar kan
ook storingen in de elektrische systemen van de auto
veroorzaken. Hierdoor wordt de veiligheid in gevaar
gebracht.
Bovendien wordt de zend- en ontvangstkwaliteit
aanzienlijk beperkt door de isolerende eigenschappen
van de carrosserie. Houdt u bij het gebruik van mobiele
telefoons (GSM, GPRS, UMTS) met het officiële EU-
keurmerk, strikt aan de instructies die door de fabrikant
van de mobiele telefoon zijn bijgeleverd.
069-108 PUNTO Abarth NL 1ed.qxd 20-07-2012 11:47 Pagina 106
