Es necesario informar de que el
neumático ha sido reparado con el kit
de reparación rápida. Entregue el folleto al
personal que tenga que manipular el neumático
tratado con el kit de reparación rápida de
neumáticos.
ATENCIÓN
SÓLO PARA EL CONTROL
Y RESTABLECIMIENTO DE LA PRESIÓN
El compresor puede utilizarse incluso si es sólo para
restablecer la presión. Desmonte el acoplamiento
rápido y conéctelo directamente a la válvula del
neumático fig. 133; de este modo, la botella aerosol no
se conectará al compresor y no se inyectará el líquido
sellador.
F0U134Abfig. 133
Si la presión ha descendido por debajo
de los 1,8 bar, no continúe la marcha: el
kit de reparación rápida Fix & Go Automatic no
puede mantener la presión necesaria, ya que el
neumático está demasiado dañado. Diríjase a la
Red de Asistencia Abarth.
ATENCIÓN
❒en cambio, si se tiene una presión de por lo menos
1,8 bar, restablezca la presión correcta (con el
motor en marcha y el freno de estacionamiento
accionado) y reanude la marcha;
❒acuda, conduciendo siempre con mucha prudencia,
al taller más cercano de la Red de Asistencia Abarth.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 157

SUSTITUCIÓN DE UNA LÁMPARA
INDICACIONES GENERALES
❒Cuando no funcione una lámpara, antes de
sustituirla, verifique el estado del fusible
correspondiente: para localizar los fusibles, consulte
el apartado «Sustitución de fusibles» de este capítulo;
❒antes de sustituir una lámpara, compruebe que los
contactos correspondientes no estén oxidados;
❒las lámparas fundidas deben sustituirse por otras del
mismo tipo y potencia;
❒después de sustituir una lámpara de los faros, por
motivos de seguridad, compruebe siempre su
orientación.
158
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Cualquier modificación o reparación
de la instalación eléctrica (centralitas
electrónicas) realizada incorrectamente y sin
tener en cuenta las características técnicas de
la instalación, puede causar anomalías de
funcionamiento con riesgo de incendio.
ATENCIÓN
Las lámparas halógenas contienen gas
a presión, por lo que si se rompen,
podrían salir despedidos fragmentos de vidrio.
ATENCIÓN
F0U135Abfig. 134

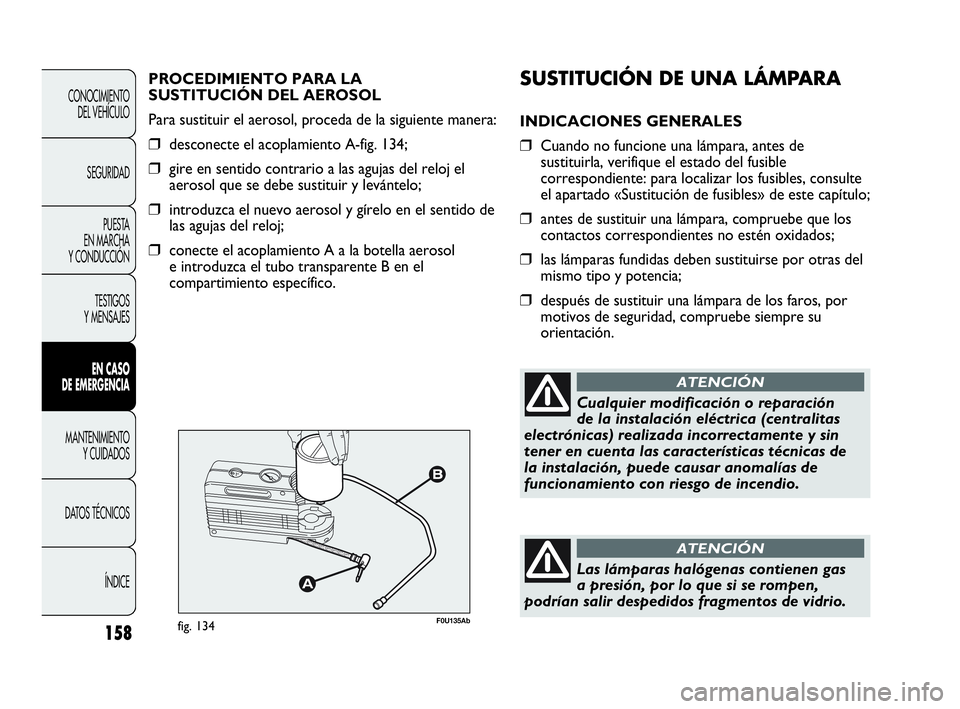

PROCEDIMIENTO PARA LA
SUSTITUCIÓN DEL AEROSOL
Para sustituir el aerosol, proceda de la siguiente manera:
❒desconecte el acoplamiento A-fig. 134;
❒gire en sentido contrario a las agujas del reloj el
aerosol que se debe sustituir y levántelo;
❒introduzca el nuevo aerosol y gírelo en el sentido de
las agujas del reloj;
❒conecte el acoplamiento A a la botella aerosol
e introduzca el tubo transparente B en el
compartimiento específico.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 158

159
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
Las lámparas halógenas deben
manipularse tocando exclusivamente
la parte metálica. Si se toca con los
dedos la parte transparente, se reduce la
intensidad de la luz emitida y puede incluso
afectar a la duración de la lámpara. En caso
de contacto accidental, limpie la ampolla con
un paño humedecido en alcohol y déjela secar.
fig. 135F0U137Ab
ADVERTENCIA La superficie interior del faro puede
empañarse ligeramente: esto no indica una anomalía,
ya que es un fenómeno natural debido a la baja
temperatura y al grado de humedad del aire;
desaparecerá rápidamente al encender los faros. La
presencia de gotas en el interior del faro indica la
infiltración de agua: diríjase a un taller de la Red de
Asistencia Abarth.

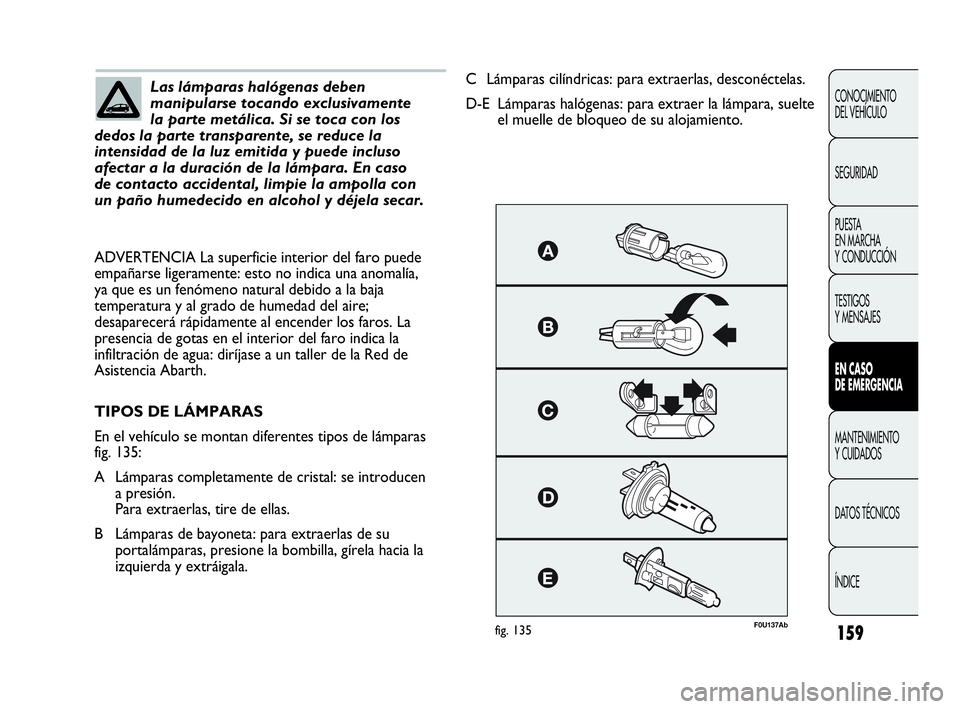

TIPOS DE LÁMPARAS
En el vehículo se montan diferentes tipos de lámparas
fig. 135:
A Lámparas completamente de cristal: se introducen
a presión.
Para extraerlas, tire de ellas.
B Lámparas de bayoneta: para extraerlas de su
portalámparas, presione la bombilla, gírela hacia la
izquierda y extráigala.C Lámparas cilíndricas: para extraerlas, desconéctelas.
D-E Lámparas halógenas: para extraer la lámpara, suelte
el muelle de bloqueo de su alojamiento.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 159

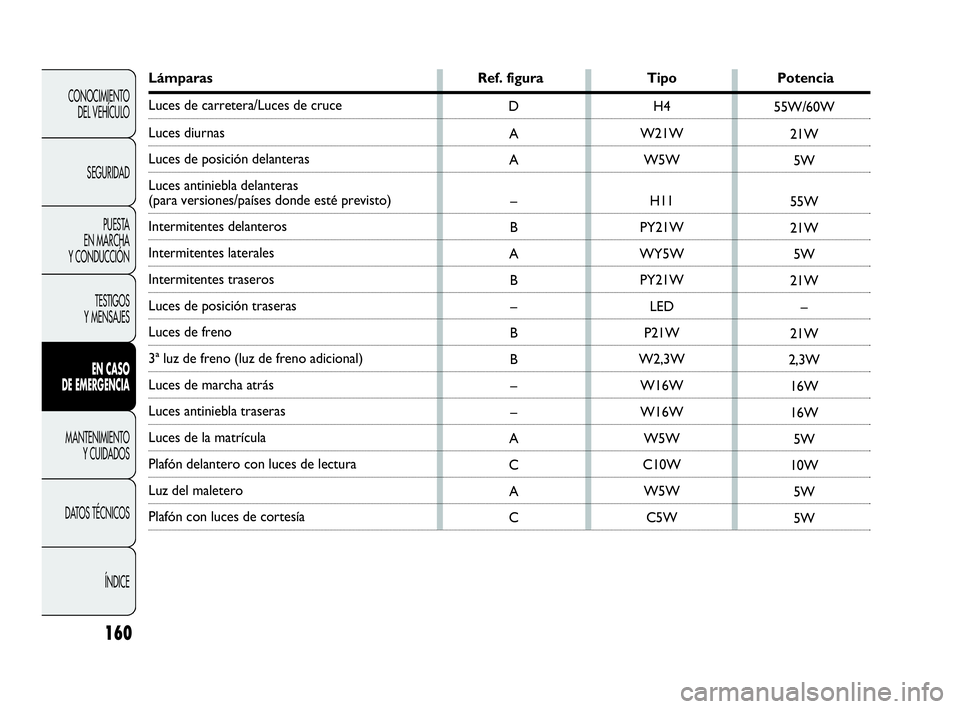

Lámparas Ref. figura Tipo Potencia
Luces de carretera/Luces de cruce
Luces diurnas
Luces de posición delanteras
Luces antiniebla delanteras
(para versiones/países donde esté previsto)
Intermitentes delanteros
Intermitentes laterales
Intermitentes traseros
Luces de posición traseras
Luces de freno
3ª luz de freno (luz de freno adicional)
Luces de marcha atrás
Luces antiniebla traseras
Luces de la matrícula
Plafón delantero con luces de lectura
Luz del maletero
Plafón con luces de cortesíaH4
W21W
W5W
H11
PY21W
WY5W
PY21W
LED
P21W
W2,3W
W16W
W16W
W5W
C10W
W5W
C5W D
A
A
–
B
A
B
–
B
B
–
–
A
C
A
C55W/60W
21W
5W
55W
21W
5W
21W
–
21W
2,3W
16W
16W
5W
10W
5W
5W
160
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 160

F0U138Abfig. 136F0U139Abfig. 137
ADVERTENCIA La sustitución de las lámparas de los
intermitentes delanteros, de las luces de carretera a las
luces de cruce puede realizarse mediante el uso de la
tapa de acceso específica (véase apartado
«Intermitentes» en este capítulo).
LUCES DE POSICIÓN fig. 137
Para sustituir la lámpara, proceda del siguiente modo:
❒retire el tapón de goma desde la lengüeta
correspondiente;
❒presione las aletas B y saque el portalámparas;
❒saque la lámpara C y sustitúyala;
❒vuelva a introducir el portalámpara y vuelva a montar
el tapón de goma controlando que haya quedado
bloqueado correctamente.

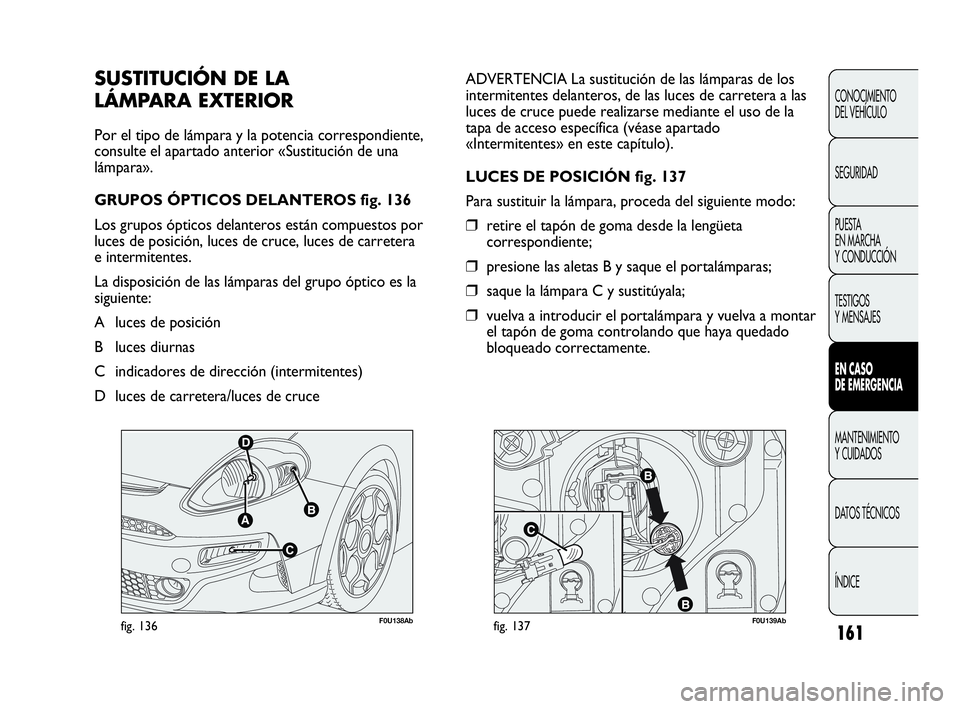

SUSTITUCIÓN DE LA
LÁMPARA EXTERIOR
Por el tipo de lámpara y la potencia correspondiente,
consulte el apartado anterior «Sustitución de una
lámpara».
GRUPOS ÓPTICOS DELANTEROS fig. 136
Los grupos ópticos delanteros están compuestos por
luces de posición, luces de cruce, luces de carretera
e intermitentes.
La disposición de las lámparas del grupo óptico es la
siguiente:
A luces de posición
B luces diurnas
C indicadores de dirección (intermitentes)
D luces de carretera/luces de cruce
161
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 161

162
F0U140Abfig. 138

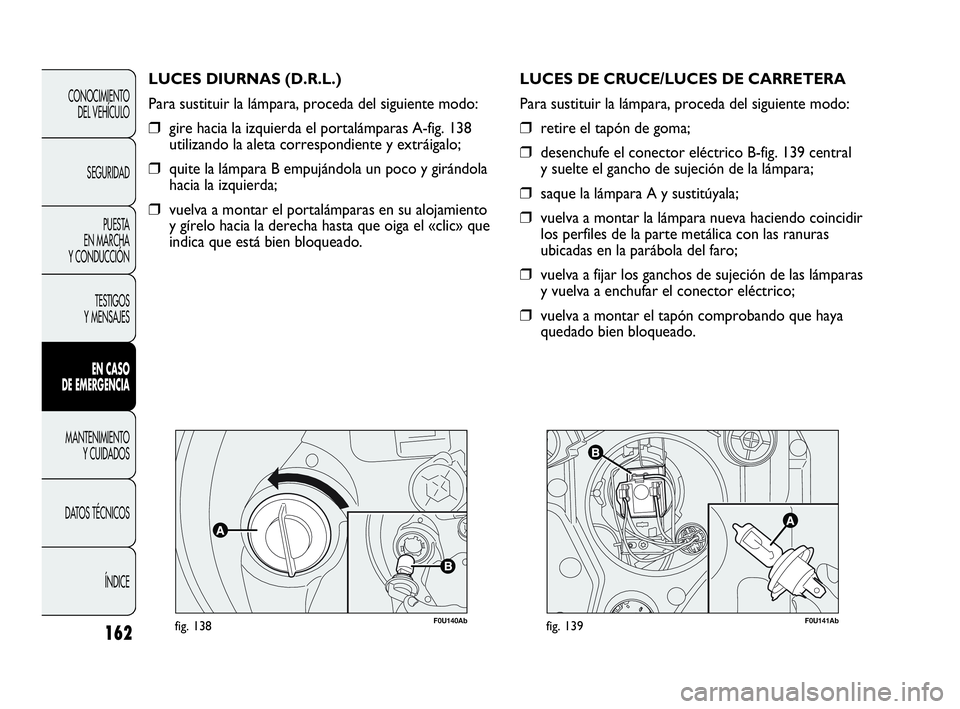

LUCES DIURNAS (D.R.L.)
Para sustituir la lámpara, proceda del siguiente modo:
❒gire hacia la izquierda el portalámparas A-fig. 138
utilizando la aleta correspondiente y extráigalo;
❒quite la lámpara B empujándola un poco y girándola
hacia la izquierda;
❒vuelva a montar el portalámparas en su alojamiento
y gírelo hacia la derecha hasta que oiga el «clic» que
indica que está bien bloqueado.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U141Abfig. 139
LUCES DE CRUCE/LUCES DE CARRETERA
Para sustituir la lámpara, proceda del siguiente modo:
❒retire el tapón de goma;
❒desenchufe el conector eléctrico B-fig. 139 central
y suelte el gancho de sujeción de la lámpara;
❒saque la lámpara A y sustitúyala;
❒vuelva a montar la lámpara nueva haciendo coincidir
los perfiles de la parte metálica con las ranuras
ubicadas en la parábola del faro;
❒vuelva a fijar los ganchos de sujeción de las lámparas
y vuelva a enchufar el conector eléctrico;
❒vuelva a montar el tapón comprobando que haya
quedado bien bloqueado.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 162

163
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
F0U143Abfig. 141
A
A
B
F0U142Abfig. 140

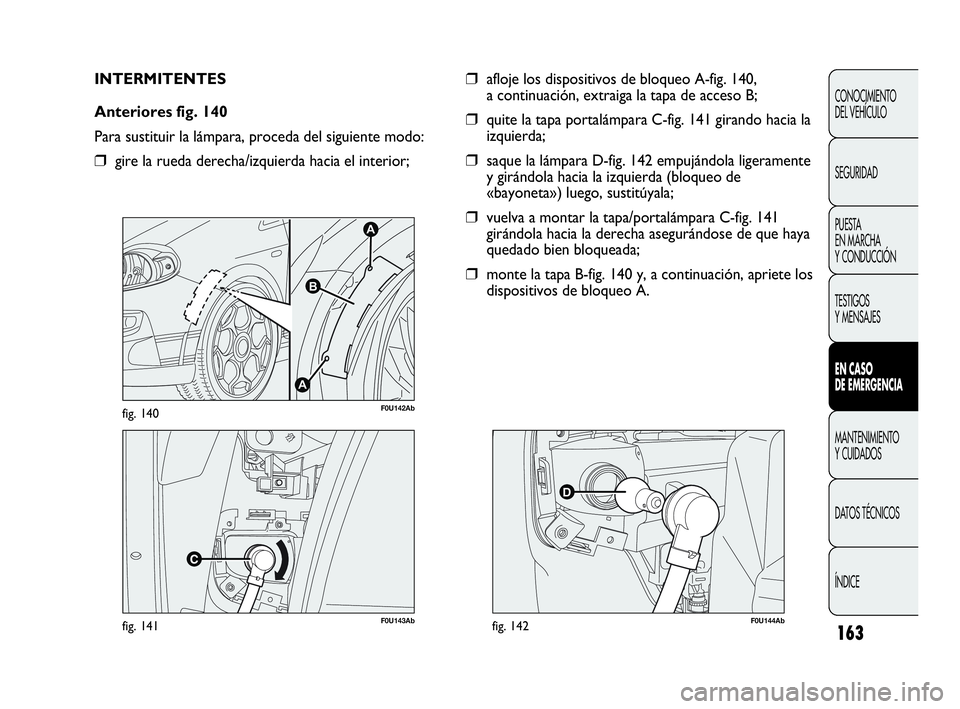

INTERMITENTES
Anteriores fig. 140
Para sustituir la lámpara, proceda del siguiente modo:
❒gire la rueda derecha/izquierda hacia el interior;
D
F0U144Abfig. 142
❒afloje los dispositivos de bloqueo A-fig. 140,
a continuación, extraiga la tapa de acceso B;
❒quite la tapa portalámpara C-fig. 141 girando hacia la
izquierda;
❒saque la lámpara D-fig. 142 empujándola ligeramente
y girándola hacia la izquierda (bloqueo de
«bayoneta») luego, sustitúyala;
❒vuelva a montar la tapa/portalámpara C-fig. 141
girándola hacia la derecha asegurándose de que haya
quedado bien bloqueada;
❒monte la tapa B-fig. 140 y, a continuación, apriete los
dispositivos de bloqueo A.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 163

164
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
C
AC
B
C
F0U147Abfig. 144
❒quitar los tornillos de fijación C y extraer el faro;
❒extraer la lámpara A-fig.145 girándola hacia la
izquierda y desconectar el conector eléctrico.
F0U145Abfig. 143

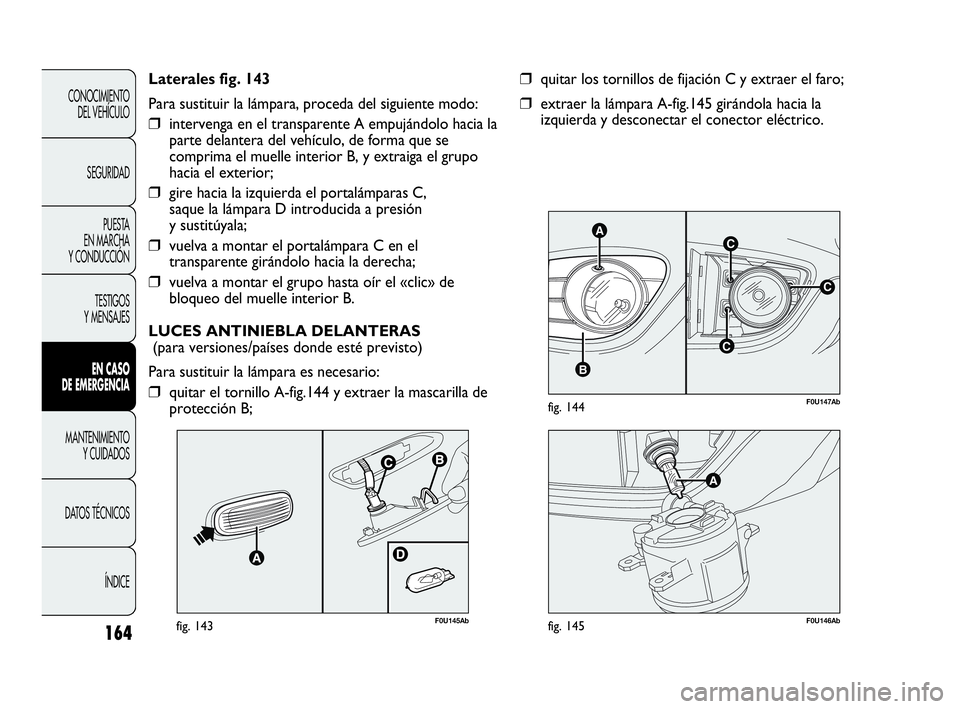

Laterales fig. 143
Para sustituir la lámpara, proceda del siguiente modo:
❒intervenga en el transparente A empujándolo hacia la
parte delantera del vehículo, de forma que se
comprima el muelle interior B, y extraiga el grupo
hacia el exterior;
❒gire hacia la izquierda el portalámparas C,
saque la lámpara D introducida a presión
y sustitúyala;
❒vuelva a montar el portalámpara C en el
transparente girándolo hacia la derecha;
❒vuelva a montar el grupo hasta oír el «clic» de
bloqueo del muelle interior B.
LUCES ANTINIEBLA DELANTERAS
(para versiones/países donde esté previsto)
Para sustituir la lámpara es necesario:
❒quitar el tornillo A-fig.144 y extraer la mascarilla de
protección B;
A
F0U146Abfig. 145
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 164

165
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE

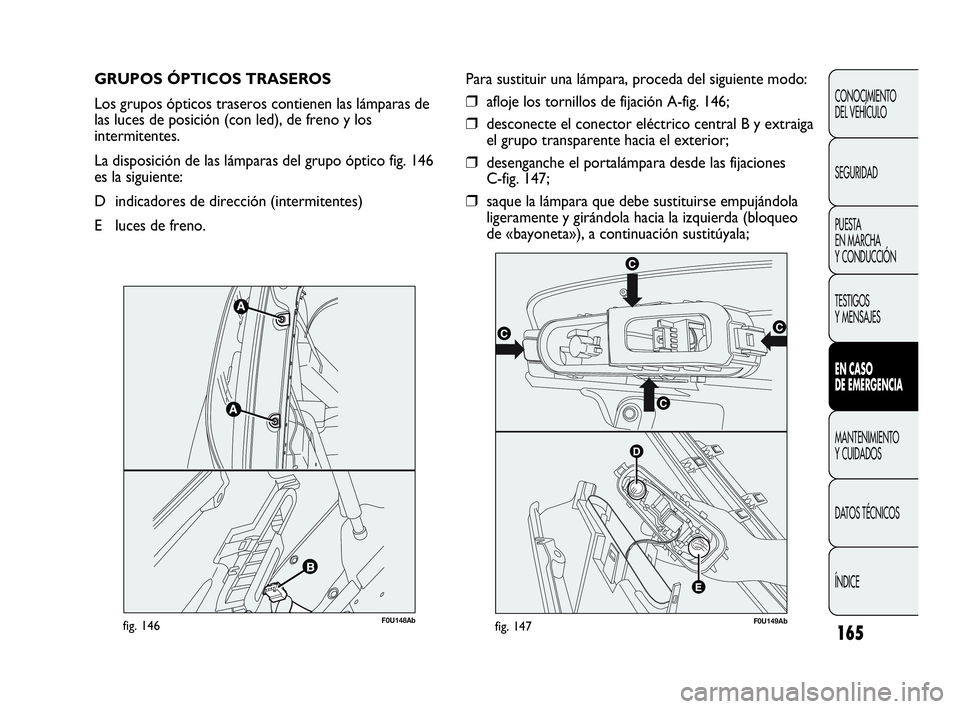

GRUPOS ÓPTICOS TRASEROS
Los grupos ópticos traseros contienen las lámparas de
las luces de posición (con led), de freno y los
intermitentes.
La disposición de las lámparas del grupo óptico fig. 146
es la siguiente:
D indicadores de dirección (intermitentes)
E luces de freno.
F0U148Abfig. 146F0U149Abfig. 147
Para sustituir una lámpara, proceda del siguiente modo:
❒afloje los tornillos de fijación A-fig. 146;
❒desconecte el conector eléctrico central B y extraiga
el grupo transparente hacia el exterior;
❒desenganche el portalámpara desde las fijaciones
C-fig. 147;
❒saque la lámpara que debe sustituirse empujándola
ligeramente y girándola hacia la izquierda (bloqueo
de «bayoneta»), a continuación sustitúyala;
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 165

166
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA
EN MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO
DE EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS TÉCNICOS
ÍNDICE
❒vuelva a montar el portalámparas;
❒vuelva a conectar el conector eléctrico, vuelva
a colocar el grupo correctamente en la
carrocería del vehículo y apriete los tornillos de
fijación A.
ADVERTENCIA Para sustituir las luces de posición con
led, acuda a un taller de la Red de Asistencia Abarth.
LUCES ANTINIEBLA TRASERAS fig. 148
Para sustituir la lámpara de las luces antiniebla traseras
A hay que acudir a un taller de la Red de Asistencia
Abarth.
LUCES ANTINIEBLA TRASERAS fig. 148
Para sustituir la lámpara de marcha atrás B acuda a un
taller de la Red de Asistencia Abarth.
F0U150Abfig. 148F0U151Abfig. 149
3ª LUZ DE FRENO fig. 149
Para sustituir una lámpara, proceda del siguiente modo:
❒abra la puerta del maletero;
❒retire los tapones de goma;
❒presione en los dispositivos de bloqueo y extraiga el
grupo transparente C;
❒desconecte el conector eléctrico;
❒actuando de modo contrapuesto en las aletas D
saque el portalámpara;
❒extraiga la lámpara montada a presión y sustitúyala.
151-182 GPUNTO EVO Abarth ES 2ed 10-11-2010 8:46 Pagina 166
