cruise control Alfa Romeo 159 2008 Instructieboek (in Dutch)

6
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
D D
A A
S S
H H
B B
O O
A A
R R
D D
E E
N N
B B
E E
D D
I I
E E
N N
I I
N N
G G
CRUISE-CONTROL............................................. 76
INTERIEURVERLICHTING ..................................... 78
BEDIENINGSORGANEN...................................... 81
UITRUSTING IN HET INTERIEUR........................... 83
OPENDAK......................................................... 93
PORTIEREN ...................................................... 96
ELEKTRISCHE RUITBEDIENING ............................. 99
BAGAGERUIMTE............................................... 101
MOTORKAP..................................................... 105
IMPERIAAL/SKIDRAGER..................................... 106
KOPLAMPEN.................................................... 106
ABS ............................................................... 108
VDC ............................................................... 110
EOBD ............................................................. 115
INBOUWVOORBEREIDING AUTORADIO ................. 116
EXTRA ACCESSOIRES ........................................ 116
INSTALLATIE VAN ELEKTRISCHE/ELEKTRONISCH
SYSTEMEN...................................................... 117
PARKEERSENSOREN .......................................... 118
BANDENSPANNINGSCONTROLESYSTEEM
(TPMS)........................................................... 122
TANKEN MET DE AUTO ...................................... 125
BESCHERMING VAN HET MILIEU ......................... 127 DASHBOARD.................................................... 7
INSTRUMENTENPANEEL...................................... 8
SYMBOLEN...................................................... 9
ALFA CODE....................................................... 9
ELEKTRONISCHE SLEUTEL .................................. 11
DIEFSTALALARM................................................ 17
STARTSYSTEEM................................................. 19
INSTRUMENTEN................................................ 21
MULTIFUNCTIONEEL DISPLAY .............................. 25
INSTELBAAR MULTIFUNCTIONEEL DISPLAY ............. 30
ZITPLAATSEN ................................................... 45
HOOFDSTEUNEN.............................................. 48
STUUR ........................................................... 49
SPIEGELS........................................................ 50
KLIMAATREGELING ............................................ 53
KLIMAATREGELING, HANDBEDIEND....................... 55
KLIMAATREGELING, AUTOMATISCH
BI-/TRIZONE................................................... 58
EXTRA VERWARMING........................................ 69
BUITENVERLICHTING......................................... 70
RUITENSPROEIERS-/WISSERS............................ 73
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 6

7
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
DASHBOARD
A0E0056mfig. 1
1.Verstelbare en richtbare uitstroomopeningen aan zijkant - 2.Uitstroomopeningen voor ontwasemen/ontdooien zijruiten
voor - 3.Hendel bediening buitenverlichting - 4.Instrumentenpaneel 5.Airbag bestuurderszijde en claxon - 6.Bedienings-
hendel ruitenwissers - 7.Verstelbare uitstroomopening in het midden - 8.Middelste verstelbare en regelbare uitstroomope-
ningen9.Brandstofmeter / Motortemperatuurmeter / motorolietemperatuurmeter (benzine-uitvoering) of turbodrukmeter
(dieseluitvoeringen) - 10.Airbag passagierszijde - 11.Knie-airbag passagierszijde (waar voorzien) - 12.Dashboardkastje
-13.Autoradio (waar voorzien) - 14.Bedieningsorganen klimaatregeling - 15. START/STOP-knop voor starten van
motor - 16.Startsysteem - 17.Knie-airbag bestuurderszijde - 18.Bedieningsorganen op stuur voor autoradio (waar voor-
zien) - 19.Bedieningshendel cruise-control (waar voorzien) - 20.Hendel motorkapontgrendeling - 21.Klep voor zekerin-
gen- en relaiskast onder dashboard - 22.Schakelaargroep buitenverlichting, op nul zetten dagteller en koplampverstelling.
001-045 Alfa 159 NL 21-10-2008 9:56 Pagina 7

76
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
CRUISE CONTROL
(snelheidsregelaar)
(waar voorzien)
ALGEMEEN
De (CRUISE-CONTROL) snelheids-
regeling is een elektronisch systeem
waarmee de auto met de gewenste
snelheid blijft rijden, zonder dat het gas-
pedaal ingetrapt hoeft te worden. Hier-
door neemt de vermoeidheid af tijdens
een rit op de snelweg, vooral bij lange
ritten, omdat de opgeslagen snelheid
automatisch in stand wordt gehouden.
WAARSCHUWINGDe cruise-control
kan worden ingeschakeld als in de vier-
de, vijfde of zesde versnelling met een
snelheid tussen 45 en 180 km/h wordt
gereden.A0E0095mfig. 57
INSCHAKELING SYSTEEM
Draai draaiknop A-fig. 57opÜ.
Het systeem kan niet worden ingescha-
keld als de 1e versnelling of de achter-
uit is ingeschakeld; het verdient aanbe-
veling om het systeem in te gebruiken in
de 4e versnelling of hoger. Op afdalingen
kan bij ingeschakelde cruise-control de
snelheid iets oplopen ten opzichte van de
opgeslagen snelheid.
Als de cruise-controle wordt ingescha-
keld gaat lampje
Üop het instrumen-
tenpaneel branden (bij enkele uitvoe-
ringen verschijnt ook een bericht op het
display) (zie het hoofdstuk “Lampjes en
berichten”).
SNELHEID OPSLAAN
Ga als volgt te werk:
❒zet schakelaar A-fig. 57in stand
Üen trap het gaspedaal in tot de
auto met de gewenste snelheid rijdt;
❒druk de hendel omhoog (+) of om-
laag (–) en laat de hendel los: de
snelheid van de auto wordt opgesla-
gen en het gaspedaal kan nu worden
losgelaten.
Indien nodig (bijvoorbeeld bij inhalen)
kan de snelheid simpel verhoogd wor-
den door het intrappen van het gaspe-
daal: als u daarna het gaspedaal loslaat,
wordt teruggekeerd naar de opgeslagen
snelheid.
OPGESLAGEN SNELHEID
OPROEPEN
Als het systeem is uitgeschakeld door
bijvoorbeeld het intrappen van het rem-
of koppelingspedaal, kan de opgeslagen
snelheid op de volgende manier worden
opgeroepen:
❒accelereer geleidelijk totdat een snel-
heid is bereikt die in de buurt ligt van
de opgeslagen snelheid;
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 76

77
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
❒intrappen van het gaspedaal: in dit
geval wordt het systeem slechts tij-
delijk uitgeschakeld; als het pedaal
wordt losgelaten, schakelt het sys-
teem automatisch opnieuw in;
❒als de voertuigsnelheid lager wordt
dan de limiet (in dat geval blijft de
laatst opgeslagen snelheid bewaard
en kan worden opgeroepen door de
knopRES) in te drukken;
Automatische uitschakeling
van de cruise-control
De cruise-control wordt tijdelijk uitge-
schakeld als het ABS of VDC ingrijpt (bo-
ven een maximaal toegestane tijd): in
dit geval blijft de laatste opgeslagen
snelheid bewaard en kan worden op-
geroepen door knop RESin te drukken.
Bij een storing van de cruise-control of
het motormanagementsysteem, wordt
het systeem uitgeschakeld, totdat de
elektronische sleutel uit het startsysteem
wordt verwijderd. Wendt u zich in dit ge-
val tot het Alfa Romeo Servicenetwerk.
❒schakel de versnelling in die geko-
zen was op het moment waarop de
snelheid werd opgeslagen (4e of 5e
versnelling);
❒druk op knop RES(op het uitein-
de van de hendel).
OPGESLAGEN SNELHEID
VERHOGEN
Dit kan op twee manieren:
❒trap het gaspedaal in en sla vervol-
gens de nieuwe snelheid op;
of
❒plaats de hendel omhoog (+).
Telkens als de hendel wordt bediend,
wordt de snelheid met ongeveer 1,5
km/h verhoogd; als de hendel omhoog
wordt gehouden, wordt de snelheid trap-
loos gewijzigd.
OPGESLAGEN SNELHEID
VERLAGEN
Dit kan op twee manieren:
❒schakel het systeem uit en sla ver-
volgens de nieuwe snelheid op;of
❒plaats de hendel omlaag (–), totdat
de gewenste nieuwe snelheid is be-
reikt; de snelheid wordt automatisch
opgeslagen.
Telkens als de hendel wordt bediend,
wordt de snelheid ongeveer 1,5 km/h
verlaagd. Als de hendel omlaag wordt
gehouden, wordt de snelheid traploos
gewijzigd.
SYSTEEM UITSCHAKELEN
Het systeem wordt in de volgende ge-
vallen uitgeschakeld:
❒door knop A-fig. 57in stand Ote
zetten;
❒schakel de motor uit en verwijder de
elektronische sleutel uit het start-
systeem;
❒intrappen van het rempedaal, in-
trappen van het koppelingspedaal
(in deze gevallen blijft de snelheid
opgeslagen en kan deze worden op-
geroepen door de knop RES) in te
drukken;
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 77

78
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN

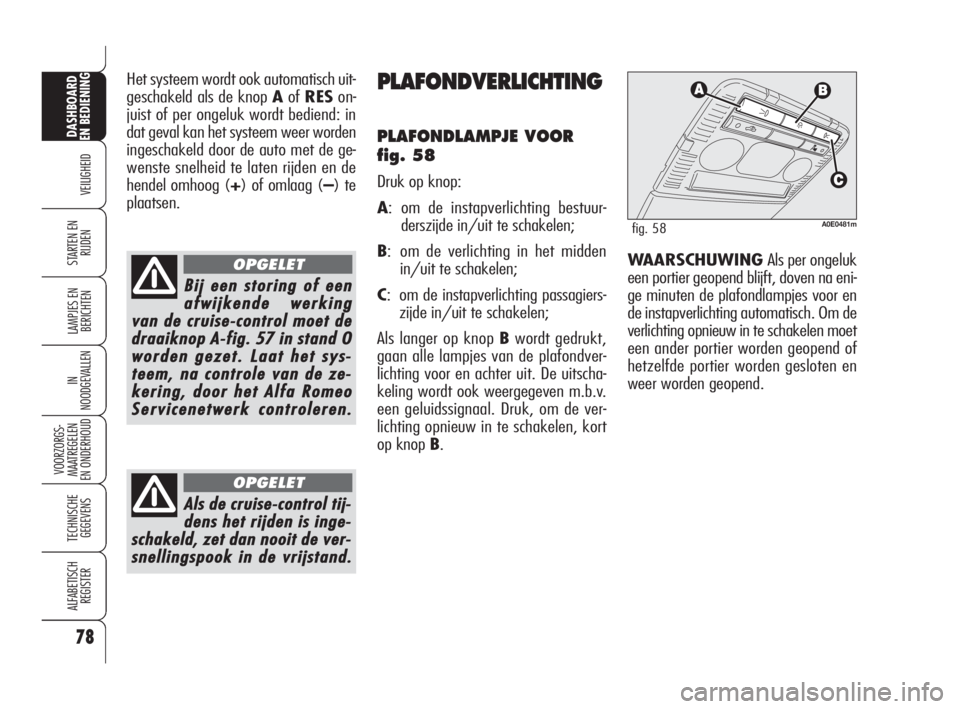

Het systeem wordt ook automatisch uit-
geschakeld als de knop AofRESon-
juist of per ongeluk wordt bediend: in
dat geval kan het systeem weer worden
ingeschakeld door de auto met de ge-
wenste snelheid te laten rijden en de
hendel omhoog (+) of omlaag (–) te
plaatsen.PLAFONDVERLICHTING
PLAFONDLAMPJE VOOR
fig. 58
Druk op knop:
A: om de instapverlichting bestuur-
derszijde in/uit te schakelen;
B: om de verlichting in het midden
in/uit te schakelen;
C: om de instapverlichting passagiers-
zijde in/uit te schakelen;
Als langer op knop Bwordt gedrukt,
gaan alle lampjes van de plafondver-
lichting voor en achter uit. De uitscha-
keling wordt ook weergegeven m.b.v.
een geluidssignaal. Druk, om de ver-
lichting opnieuw in te schakelen, kort
op knop B.
Bijeenstoringofeen
afwijkendewerking
vandecruise-controlmoetde
draaiknopA-fig.57instandO
wordengezet.Laat
hetsys-
teem,nacontrolevandeze-
kering,doorhetAlfaRomeo
Servicenetwer rkcontroleren.
OPGELET
Alsdecruise-controltij-
denshetrijdenisinge-
schakeld,zetdannooitdever-
snellingspookin ndevrijstand.
OPGELET
A0E0481mfig. 58
WAARSCHUWING Als per ongeluk
een portier geopend blijft, doven na eni-
ge minuten de plafondlampjes voor en
de instapverlichting automatisch. Om de
verlichting opnieuw in te schakelen moet
een ander portier worden geopend of
hetzelfde portier worden gesloten en
weer worden geopend.
046-082 Alfa 159 NL 21-10-2008 14:38 Pagina 78

165
VEILIGHEID
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
LL L
A A
M M
P P
J J
E E
S S
E E
N N
B B
E E
R R
I I
C C
H H
T T
E E
N N
TE LAAG REMVLOEISTOFNIVEAU /
AANGETROKKEN HANDREM................................. 166
REMBLOKSLIJTAGE............................................ 167
NIET OMGELEGDE VEILIGHEIDSGORDEL ................. 167
STORING AIRBAG.............................................. 168
AIRBAG PASSAGIERSZIJDE UITGESCHAKELD............. 168
TE HOGE KOELVLOEISTOF-
TEMPERATUUR.................................................. 169
TE HOGE MOTOROLIETEMPERATUUR..................... 169
TE LAAG MOTOROLIENIVEAU............................... 170
TE LAGE MOTOROLIEDRUK/
ONVOLDOENDE OLIEKWALITEIT ........................... 170
ACCU WORDT NIET VOLDOENDE OPGELADEN ......... 170
PORTIEREN NIET GOED GESLOTEN........................ 171
GEOPENDE MOTORKAP....................................... 171
GEOPENDE BAGAGERUIMTE................................. 171
STORING INSPUITING /
STORING EOBD................................................. 171
STORING BEVEILIGINGSSYSTEEM/
UITSCHAKELING STUURSLOT .............................. 172
STORING ALARM/ INBRAAKPOGING/
ELEKTRONISCHE SLEUTEL NIET HERKEND .............. 172
KANS OP GLADHEID........................................... 173
VOORGLOEIEN/
STORING VOORGLOEISYSTEEM............................ 173
WATER IN BRANDSTOFFILTER .............................. 174
BRANDSTOFNOODSCHAKELAAR
GEACTIVEERD.................................................. 174
STORING IN ABS............................................... 175STORING IN EBD............................................... 175
VDC ................................................................ 175
STORING HILL HOLDER....................................... 176
ASR (ANTIDOORSLIPREGELING)........................... 176
STORING BUITENVERLICHTING............................. 176
STORING REMLICHTEN....................................... 177
MISTACHTERLICHT............................................. 177
MISTLAMPEN.................................................... 177
BUITENVERLICHTING/FOLLOW ME HOME............. 177
DIMLICHTEN..................................................... 177
GROOTLICHT..................................................... 177
RICHTINGAANWIJZER LINKS................................ 177
RICHTINGAANWIJZER RECHTS.............................. 177
STORING SCHEMERSENSOR................................. 178
STORING REGENSENSOR..................................... 178
STORING PARKEERSENSOREN.............................. 178
BRANDSTOFRESERVE – BEPERKTE ACTIERADIUS .... 178
CRUISE-CONTROL............................................. 178
VERSTOPT ROETFILTER ...................................... 178
STORING ANTI-BEKLEMMINGSFUNCTIE RUITEN....... 179
TE LAAG RUITENSPROEIERVLOEISTOFNIVEAU ......... 179
SNELHEIDSLIMIET OVERSCHREDEN ..................... 179
STORING TPMS................................................. 179
BANDENSPANNING CONTROLEREN....................... 179
TE LAGE BANDENSPANNING ................................ 180
BANDENSPANNING NIET AANGEPAST
AAN SNELHEID.................................................. 180
165-180 Alfa 159 NL 20-10-2008 14:56 Pagina 165

BRANDSTOF-
RESERVE –
BEPERKTE
ACTIERADIUS
(geel)
Het lampje gaat branden als in de brand-
stoftank nog ongeveer 10 liter brand-
stof aanwezig is. Als de actieradius min-
der dan ongeveer 50 km (of 31 mijl)
bedraagt, wordt op het display bij en-
kele uitvoeringen een waarschuwings-
bericht weergegeven.
CRUISE-CONTROL
(waar voorzien)
(groen)
Het lampje (bij enkele uitvoeringen ver-
schijnt ook een bericht op het display)
gaat branden als de draaiknop van de
cruise-control in de stand
Üwordt ge-
draaid.
STORING SCHEMER-
SENSOR
(waar voorzien)
(geel)
Het lampje (of in plaats daarvan bij en-
kele uitvoeringen een symbool en een
bericht op het display) gaat branden als
een storing van de schemersensor wordt
gesignaleerd.
STORING
PARKEERSENSOREN
(waar voorzien)
(geel)
Het lampje (of in plaats daarvan bij en-
kele uitvoeringen een symbool en een
bericht op het display) gaat branden als
een storing van de parkeersensoren
wordt gesignaleerd.
STORING REGEN-
SENSOR
(waar voorzien)
(geel)
Het lampje(waar voorzien)gaat bran-
den (bij enkele uitvoeringen verschijnt
een bericht op het display) als een sto-
ring van de regensensor wordt gesig-
naleerd.
178
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
1
u
t
K
Ü
ROET- FILTER
VERSTOPT
(dieseluitvoeringen)
(geel)
Het lampje (of in plaats daarvan bij en-
kele utvoeringen, een symbool en een
bericht op het display) gaat branden als
het roetfilter is verstopt en door het rij-
gedrag de automatische regeneratie-
procedure niet gestart kan worden.
Om de regeneratie en daarmee de rei-
niging van het filter mogelijk te maken,
moet met de auto gereden blijven wor-
den, totdat het lampje dooft (of bij en-
kele uitvoeringen, het symbool
h
op het display verdwijnt).
h
AlslampjeKtijdenshet
rijdenknippert,moetu
zichtothetAlfaRomeo
Servicenetwerkwenden.
165-180 Alfa 159 NL 20-10-2008 14:56 Pagina 178

VERBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Voeding brandstofpomp F21 20 60
Verbruikers elektronisch inspuitsysteem F22 20 60
Voeding autoradio / radio-/navigatiesysteem / Blue&Me F23 15 60
+ vanaf startsysteem voor spoelen relais in zekeringen-/
relaiskast motorruimte/dashboardzekeringenkast, Bodycomputer F31 7,5 56
Knooppunt bestuurdersportier / knooppunt passagiersportier /
startsysteem F32 15 56
Ruitbediening linksachter / knooppunt bagageruimte F33 20 56
Ruitbediening rechtsachter / knooppunt bagageruimte F34 20 56
Waterdetectiesensor brandstoffilter / luchtkwantummeter /
Remlichtschakelaar / paneel op tunnel /
Cruise-control / AQS-sensor F35 7,5 56
Voeding knooppunt bagageruimte / slotactuatoren F36 20 56
Plus via startsysteem voor remlichten, derde remlicht,
instrumentenpaneel, koplampverstelling F37 7,5 56
Ontgrendeling bagageruimte F38 15 56
+ vanaf accu voor klimaatregeling, interieurverlichting,
bewegingsdetectie, EOBD-diagnosestekker F39 10 56
216
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 216

217
VEILIGHEID
LAMPJES EN
BERICHTEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD EN
BEDIENING
STARTEN EN
RIJDEN
IN
NOODGEVALLEN
GEBRUIKERS ZEKERING AMPÈRAGE FIGUUR
Achterruitverwarming F40 30 56
Buitenspiegelverwarming / spoel van relais voorruitverwarming F41 7,5 56
Voeding knooppunt remsysteem (ABS/VDC) –
Knooppunt stuurhoeksensor – Gierhoeksensor F42 7,5 56
Ruitenwissers/-sproeiers F43 30 56
Sigarenaansteker voor op middenconsole F44 10 56
Voeding stekkerdoos in bagageruimte F45 15 56
Opendak F46 20 56
Vermogensvoeding knooppunt bestuurdersportier F47 20 56
Vermogensvoeding knooppunt passagiersportier F48 30 56
+ vanaf startsysteem voor knooppunt stuur /
Opendakregeleenheid / Plafondlampje voor en achter / CVS /
Knooppunt Blue&Me /Bewegingsdetectie / Stoel links en rechts F49 7,5 56
Airbagsysteem F50 7,5 56
Voeding vanaf startsysteem voor Knooppunt Infotelematica /
Knooppunt automaat / Extra verwarming /Paneel links /
START/STOP-knop,Regeleenheid parkeersensoren /
Dimbare spiegel / Knooppunt Blue&Me /
Inbouwvoorbereiding autoradio / AQS / Cruise-control F51 7,5 56
181-222 Alfa 159 NL 20-10-2008 15:33 Pagina 217

320
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
VOORZORGS-
MAATREGELEN
EN ONDERHOUD
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Gewichten.............................. 264
Gordelspanners........................ 132
Grootlicht
– bediening ......................... 70
– lamp vervangen ................. 199
Grootlichtsignaal...................... 70
Handrem ................................ 155
Hill Holder .............................. 111
Hill Holder (systeem) ............... 101
Homelink............................... 89
Hoofdsteun....................... 48-49
Identificatiegegevens ................ 250
Imperiaal/skidrager ...........106-285
In noodgevallen ....................... 181
Inbouwvoorbereiding autoradio .. 116
Inbouwvoorbereiding radio ........ 116
Instelbaar multifunctioneel
display................................. 30
Instrumenten .......................... 21
Instrumentenpaneel ................. 7
Instrumentenpaneel ................. 8
intelligent wassen/wissen ......... 74Interieur................................. 247
Interieuruitrusting ..................... 83
Interieurverlichting
– achter .............................. 80
– voor ................................. 78
Isofix universal (zitje type) .. 140-286
Kentekenverlichting ................. 204
Kinderbeveiliging ..................... 97
Kinderen veilig vervoeren
Kinderen veilig vervoeren .......... 135
– inbouwvoorbereiding voor
montage "Isofix universal"
kinderzitje ......................... 140
– kinderzitje ......................... 138
Kinderzitje (geschiktheid) .......... 138
Klimaatregeling ....................... 53
Klimaatregeling, handbediend .... 55
knoppen op dashboard ............. 72
Koplampen............................. 65
– koplampafstelling in het
buitenland........................ 107
– koplampverstelling ............. 106
– koplampverstelling ............. 106
– verstelling mistlampen ........ 107 CODE-card............................... 12
Contactslot............................. 19
Cruise-control .......................... 76
Dashboard en bediening ........... 6
Dashboardkastje...................... 85
Dashboardkastjeverlichting
– lamp vervangen ................. 207
Derde remlicht ......................... 204
Dieselfilter.............................. 236
Dimlicht
– bediening ......................... 70
– lamp vervangen ................. 200
Dop brandstoftank ................... 126
Dorpelverlichting
– lamp vervangen ................. 208
Elektrische ruitbediening............ 99
Elektronische sleutel ................ 11
EOBD (systeem) ...................... 115
Extra verwarming .................... 69
Fix&Go automatic (systeem)...... 190
Follow me home (systeem) ...... 71
319-328 Alfa 159 NL 21-10-2008 16:06 Pagina 320
