sensor Alfa Romeo 159 2010 Instructieboek (in Dutch)

6
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
D D
A A
S S
H H
B B
O O
A A
R R
D D
E E
N N
B B
E E
D D
I I
E E
N N
I I
N N
G G
CRUISE-CONTROL ............................................. 76
PLAFONDVERLICHTING...................................... 78
BEDIENINGSKNOPPEN....................................... 81
INTERIEURUITRUSTING ...................................... 83
OPENDAK......................................................... 93
PORTIEREN ...................................................... 96
ELEKTRISCHE RUITBEDIENING ............................. 99
BAGAGERUIMTE ............................................... 101
MOTORKAP..................................................... 105
IMPERIAAL/SKIDRAGER..................................... 106
KOPLAMPEN .................................................... 106
ABS ............................................................... 108
VDC-SYSTEEM ................................................. 110
EOBD-SYSTEEM ............................................... 115
INBOUWVOORBEREIDING AUTORADIO .................. 116
EXTRA ACCESSOIRES ........................................ 116
ELEKTRISCHE/ELEKTRONISCHE
SYSTEMEN MONTEREN...................................... 117
PARKEERSENSOREN........................................... 118
BANDENSPANNINGSCONTROLESYSTEEM TPMS ...... 122
TANKEN .......................................................... 125
BESCHERMING VAN HET MILIEU ......................... 127 DASHBOARD.................................................... 7
INSTRUMENTENPANEEL...................................... 8
SYMBOLEN...................................................... 9
ALFA ROMEO CODE............................................ 9
ELEKTRONISCHE SLEUTEL .................................. 11
DIEFSTALALARM................................................ 17
START-/CONTACTSLOT........................................ 19
INSTRUMENTEN................................................ 21
MULTIFUNCTIONEEL DISPLAY .............................. 25
INSTELBAAR MULTIFUNCTIONEEL DISPLAY ............. 30
ZITPLAATSEN ................................................... 45
HOOFDSTEUNEN .............................................. 48
STUURWIEL ..................................................... 49
SPIEGELS........................................................ 50
KLIMAATREGELING............................................ 53
HANDBEDIENDE AIRCONDITIONING ..................... 55
KLIMAATREGELING, AUTOMATISCH BI-/TRIZONE ... 58
EXTRA VERWARMING........................................ 69
BUITENVERLICHTING......................................... 70
RUITEN REINIGEN............................................. 73
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 6

24
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
AUTOMATISCHE REGELING
VAN DE LICHTINTENSITEIT
Voor maximale zichtbaarheid en maxi-
maal comfort onder alle rijomstandighe-
den (bijvoorbeeld als er overdag wordt
gereden met ingeschakeld licht of als er
in tunnels wordt gereden) heeft de snel-
heidsmeter een sensor, waarmee auto-
matisch, nadat de elektronische sleutel in
het startsysteem is geplaatst en de
START/STOP-knop is ingedrukt, de
lichtintensiteit van de symbolen/het in-
strumentenpaneel, het autoradiodisplay
(voor bepaalde uitvoeringen/markten,
waar voorzien), het display van de kli-
maatregeling, het display van het radio-
/navigatiesysteem (voor bepaalde uit-
voeringen/markten, waar voorzien) en
de instrumenten (brandstofmeter, mo-
torolietemperatuurmeter (benzine-uit-
voeringen) of turbodrukmeter (dieseluit-
voeringen) en de koelvloeistoftempera-
tuurmeter) kan worden ingesteld.
LICHTINTENSITEIT
INSTRUMENTENPANEEL
HANDMATIG INSTELLEN
Met deze functie kan de lichtintensiteit
(op 8 niveaus) van de symbolen/het in-
strumentenpaneel, het autoradiodisplay
(voor bepaalde uitvoeringen/markten,
waar voorzien), het display van de kli-
maatregeling, het display van het radio-
/navigatiesysteem (voor bepaalde uit-
voeringen/markten, waar voorzien) en
de instrumenten (brandstofmeter, olie-
temperatuurmeter (benzine-uitvoeringen)
of turbodrukmeter (dieseluitvoeringen) en
de koelvloeistoftemperatuurmeter) wor-
den ingesteld.
Druk voor het regelen van de lichtin-
tensiteit kort op de knop +op de lin-
kerhendel voor het verhogen of op de
knop–voor het verlagen van de in-
tensiteit: op het display verschijnt een
bericht en een getal dat de op dit mo-
ment geselecteerde lichtintensiteit aan-
geeft. Dit scherm blijft enige seconden
zichtbaar en verdwijnt vervolgens.
KNOP VOOR OP NUL
ZETTEN VAN DE DAGTELLER
fig. 21
Druk voor het op nul zetten van de dag-
tellerstand enkele seconden op de knop
A.
A0E0072mfig. 21
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 24

WAARSCHUWINGWacht, om het
olieniveau op de juiste wijze te meten,
na het plaatsen van de sleutel ongeveer
2 seconden voordat de motor wordt ge-
start.
WAARSCHUWINGHet motorolie-
niveau kan hoger worden als de auto
langere tijd niet wordt gebruikt.
BERICHTEN BIJ HET
STARTEN VAN DE MOTOR
Als het olieniveau niet meer wordt weer-
gegeven, verschijnt gedurende enige se-
conden, een bericht om de bestuurder op
de startprocedure te attenderen (PRESS
PEDAL AND START: trap het rem- of
koppelingspedaal in en druk vervolgens
op de START/STOP-knop om de mo-
tor te starten).Als de functie NIGHT PANis inge-
schakeld, kan de functie als volgt wor-
den uitgeschakeld:
❒door de knop +lang in te drukken
(ook bij uitgeschakelde buitenver-
lichting);
❒verwijder de elektronische sleutel uit
het startsysteem.
Als de functie is uitgeschakeld, verschijnt
op het display “NIGHT PAN OFF”.
“NIGHT PAN ON” of “NIGHT
PAN OFF” blijft gedurende enige se-
conden zichtbaar en verdwijnt vervol-
gens. Druk om de weergave voortijdig
te onderbreken kort op de knop
MENU.
VERLICHTING
TOERENTELLER/
INSTRUMENTEN
(NIGHT PAN)
Met deze functie kan de verlichting van
de toerenteller en de instrumenten wor-
den in-/uitgeschakeld (ON/OFF).
De functie kan worden ingeschakeld (al-
leen als de elektronische sleutel in het
startsysteem is geplaatst, de buitenver-
lichting brandt en de sensor in de snel-
heidsmeter weinig buitenlicht meet)
door knop –lang in te drukken. Als de
functie is ingeschakeld, verschijnt op het
display “NIGHT PAN ON”.
29
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 29

33
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Druk, om vanaf het standaard scherm de navigatie te bereiken, kort op de knop MENU. Druk op de knop +of–om in het menu
te navigeren. Bij een rijdende auto wordt om veiligheidsredenen alleen een beperkt menu weergegeven (“Snelheidslimiet instel-
len”). Als de auto stilstaat is het uitgebreide menu toegankelijk. Als het radio-/navigatiesysteem aanwezig is, kunnen alleen de vol-
gende functies worden ingesteld: “Snelheidslimiet”, “Gevoeligheid schemersensor” (voor bepaalde uitvoeringen/markten, waar voor-
zien) en “Waarschuwingszoemer niet omgelegde veiligheidsgordel opnieuw inschakelen” (voor bepaalde uitvoeringen/markten, waar
voorzien). De andere functies worden weergegeven op het display van het radio-/navigatiesysteem en kunnen daar worden ingesteld.
fig. 26
VOL. ZOEMERSERVICEMENU
VERLATENAUTOMAT.
MISTLICHTRESET TRIP B
KLOK
MODUS 12/24
DATUM
HERHAAL. RADIO
BAGAGERUIMTE ONAFH.
BEST.PORT. ONTGR. VERGR.
PORTIEREN MAATEENHEDEN VOL. TOETSEN
TAALSNELHEIDS-
SNELHEID
A0E0218g
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 33

34
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Afstelling gevoeligheid
Schemersensor
(Automat. dimlicht)
(voor bepaalde uitvoeringen/
markten, waar voorzien)
Met deze functie kan de gevoeligheid
van de schemersensor (op 3 niveaus)
ingesteld worden.
Ga voor het instellen als volgt te werk:
❒druk kort op de knop MENU: op het
display wordt de hiervoor ingestelde
gevoeligheid weergegeven;
❒druk op de knop +of–om in te
stellen;
❒druk kort op de knop MENUom te-
rug te keren naar het menuscherm
of houd de knop even ingedrukt om
terug te keren naar het beginscherm.
Op nul zetten
Trip B (Reset Trip B)
Met deze functie kan de manier waar-
op Trip B op nul wordt gezet worden ge-
kozen (automatisch of handmatig).
Zie voor meer informatie de paragraaf
“Tripcomputer”. Snelheidslimiet (drempel )
Met deze functie kan de snelheidslimiet
van de auto (km/h of mijl/h) worden
ingesteld; als de snelheid wordt over-
schreden, klinkt een geluidssignaal en
wordt een bericht op het display weer-
gegeven (zie het hoofdstuk “Lampjes
en berichten”).
Ga voor het instellen van de snelheids-
limiet als volgt te werk:
❒druk kort op de knop MENU: op
het display verschijnt OFF;
❒druk op de knop +: op het display
verschijntON;
❒druk kort op de knop MENUen stel
vervolgens met de knoppen +/–de
gewenste snelheid in (tijdens het in-
stellen knippert de waarde).
❒druk kort op de knop MENUom te-
rug te keren naar het menuscherm
of druk lang om terug te keren naar
het beginscherm.WAARSCHUWINGEr kan een
waarde tussen 30 en 250 km/h of tus-
sen 20 en 150 mijl/u worden inge-
steld, afhankelijk van de ingestelde een-
heid (zie de paragraaf “Eenheid” hier-
na). Elke keer als u de knop +/–in-
drukt, wordt de waarde 5 eenheden ver-
hoogd of verlaagd. Door de knop +/–
ingedrukt te houden, wordt de verho-
ging/verlaging automatisch snel uitge-
voerd. Als de gewenste waarde bijna be-
reikt is, moet de instelling voltooid wor-
den door steeds opnieuw op de knop te
drukken.
Voer voor het wissen van de instelling
de volgende handelingen uit:
❒druk kort op de knop MENU: op
het display verschijnt ON;
❒druk op de knop -: op het display
verschijntOFF;
❒druk kort op de knop MENUom te-
rug te keren naar het menuscherm
of houd de knop even ingedrukt om
terug te keren naar het beginscherm.
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 34

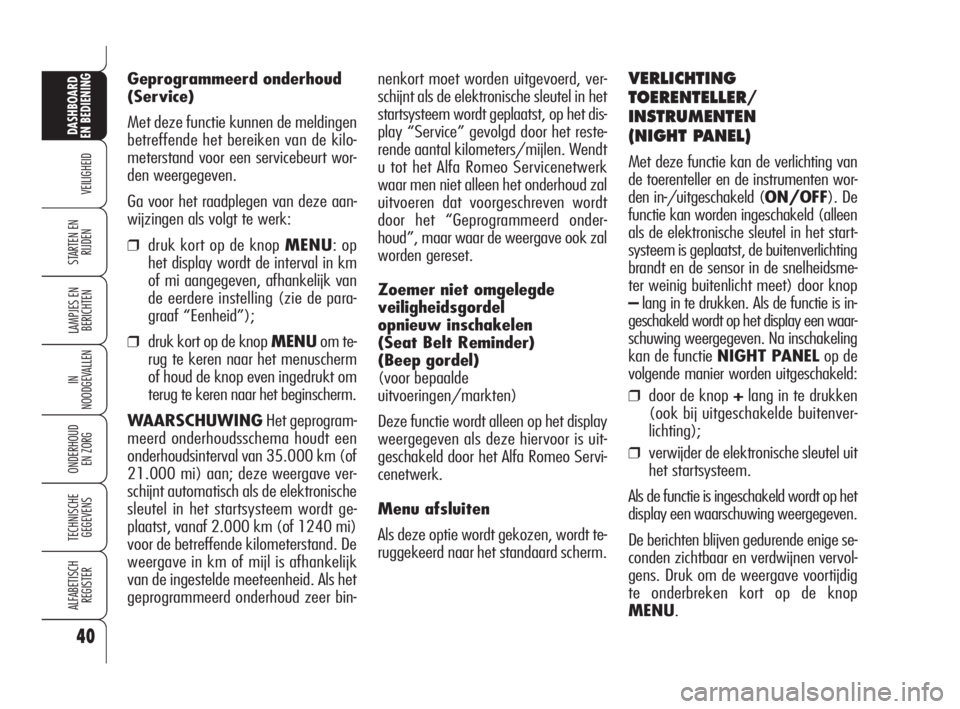

nenkort moet worden uitgevoerd, ver-
schijnt als de elektronische sleutel in het
startsysteem wordt geplaatst, op het dis-
play “Service” gevolgd door het reste-
rende aantal kilometers/mijlen. Wendt
u tot het Alfa Romeo Servicenetwerk
waar men niet alleen het onderhoud zal
uitvoeren dat voorgeschreven wordt
door het “Geprogrammeerd onder-
houd”, maar waar de weergave ook zal
worden gereset.
Zoemer niet omgelegde
veiligheidsgordel
opnieuw inschakelen
(Seat Belt Reminder)
(Beep gordel)
(voor bepaalde
uitvoeringen/markten)
Deze functie wordt alleen op het display
weergegeven als deze hiervoor is uit-
geschakeld door het Alfa Romeo Servi-
cenetwerk.
Menu afsluiten
Als deze optie wordt gekozen, wordt te-
ruggekeerd naar het standaard scherm.VERLICHTING
TOERENTELLER/
INSTRUMENTEN
(NIGHT PANEL)
Met deze functie kan de verlichting van
de toerenteller en de instrumenten wor-
den in-/uitgeschakeld (ON/OFF). De
functie kan worden ingeschakeld (alleen
als de elektronische sleutel in het start-
systeem is geplaatst, de buitenverlichting
brandt en de sensor in de snelheidsme-
ter weinig buitenlicht meet) door knop
–lang in te drukken. Als de functie is in-
geschakeld wordt op het display een waar-
schuwing weergegeven. Na inschakeling
kan de functie NIGHT PANELop de
volgende manier worden uitgeschakeld:
❒door de knop +lang in te drukken
(ook bij uitgeschakelde buitenver-
lichting);
❒verwijder de elektronische sleutel uit
het startsysteem.
Als de functie is ingeschakeld wordt op het
display een waarschuwing weergegeven.
De berichten blijven gedurende enige se-
conden zichtbaar en verdwijnen vervol-
gens. Druk om de weergave voortijdig
te onderbreken kort op de knop
MENU. Geprogrammeerd onderhoud
(Service)
Met deze functie kunnen de meldingen
betreffende het bereiken van de kilo-
meterstand voor een servicebeurt wor-
den weergegeven.
Ga voor het raadplegen van deze aan-
wijzingen als volgt te werk:
❒druk kort op de knop MENU: op
het display wordt de interval in km
of mi aangegeven, afhankelijk van
de eerdere instelling (zie de para-
graaf “Eenheid”);
❒druk kort op de knop MENUom te-
rug te keren naar het menuscherm
of houd de knop even ingedrukt om
terug te keren naar het beginscherm.
WAARSCHUWINGHet geprogram-
meerd onderhoudsschema houdt een
onderhoudsinterval van 35.000 km (of
21.000 mi) aan; deze weergave ver-
schijnt automatisch als de elektronische
sleutel in het startsysteem wordt ge-
plaatst, vanaf 2.000 km (of 1240 mi)
voor de betreffende kilometerstand. De
weergave in km of mijl is afhankelijk
van de ingestelde meeteenheid. Als het
geprogrammeerd onderhoud zeer bin-
40
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
001-045 Alfa 159 NL 31-03-2009 9:13 Pagina 40

58
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Breng om de werking
van de sensor niet ne-
gatief te beïnvloeden
geen stickers (zoals tolvignet-
ten en parkeerschijven) in het
controlegebied tussen de sensor
en de voorruit aan. Houd de
sensor en de voorruit goed
schoon en voorkom ophopen
van stof en andere stoffen.
AUTOMATISCHE
KLIMAATREGELING
BI-/TRIZONE
(voor bepaalde uitvoeringen/
markten, waar voorzien)
BESCHRIJVING
De auto is uitgerust met een
links/rechts gescheiden of linksvoor/
rechtsvoor/achter gescheiden klimaat-
regeling, waardoor de interieurtempe-
ratuur in twee/drie zones kan worden
geregeld, zodat het gewenste comfort
kan worden bereikt.
Om de optimale temperatuur in twee/
drie zones in het interieur te regelen, is
het systeem voorzien van een buiten-
temperatuursensor, een interieurtempe-
ratuursensor en een dubbele zonlicht-
sensor.
De klimaatregeling werkt automatisch
met behulp van de volgende parame-
ters/functies:
❒luchttemperatuur naar uitstroom-
openingen bestuurder-/passagiers-
zijde;
❒aanjagersnelheid;
❒luchtverdeling bestuurders-/passa-
gierszijde;
❒inschakelen compressor;
❒luchtrecirculatie.
De volgende parameters/functies kunnen
handmatig worden gewijzigd/ingesteld:
❒gewenste temperatuur;
❒aanjagersnelheid;
❒luchtverdeling in 7 verschillende stan-
den;
❒in-/uitschakelen compressor;
❒ontwasemen/ontdooien ruiten;
❒luchtrecirculatie.
Het systeem is voorzien van AQS (Air
Quality System) (waar voorzien), dat
de recirculatie automatisch inschakelt als
vervuilde lucht wordt gesignaleerd, bij-
voorbeeld tijdens het rijden in de stad,
in een file en in tunnels.
Indien van toepassing, is in het systeem
voorzien van een wasemsensor A-fig.
48, die achter de binnenspiegel is ge-
monteerd. Deze sensor “controleert” een
bepaald gebied aan de binnenzijde van
de voorruit en bedient het systeem auto-
matisch, zodat wordt voorkomen dat de
ruiten beslaan. De sensor kan handma-
tig worden uitgeschakeld als de functie
is ingeschakeld.
A0E0091mfig. 48
De sensor wordt ingeschakeld telkens als
de elektronische sleutel in het startsys-
teem wordt geplaatst en de bestuurder
op een van de knoppen AUTO drukt.
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 58

59
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
I- OFF-knop uitschakeling klimaatregeling;
L- drukknop in-/uitschakelen recirculatie;
M- drukknop in-/uitschakelen aircocompressor;
N- interieurtemperatuursensor Bedieningsorganen
GESCHEIDEN
KLIMAATREGELING fig. 49
A- drukknoppen luchtverdeling (links
en rechts);
B- draaiknop temperatuurregeling links;
C- drukknop inschakeling automatische
werking (AUTO);
D- display weergave informatie kli-
maatregeling;
E- draaiknop temperatuurregeling
rechts;
F- drukknop in-/uitschakelen achterruit-
/spiegelverwarming;
G- drukknop inschakelen MAX-DEF-func-
tie (snel ontwasemen/ontdooien voor-
ruit, zijruiten voor, achterruitverwarming
en buitenspiegelverwarming);
H- drukknoppen verhogen/verlagen
aanjagersnelheid;
fig. 49 - Samenstelling GESCHEIDEN KLIMAATREGELINGA0E0453m
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 59

60
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
Bedieningsorganen
LINKSVOOR/RECHTSVOOR/
ACHTER GESCHEIDEN
KLIMAATREGELING fig. 50
Voor
A- drukknoppen luchtverdeling (links en rechts);
B- draaiknop temperatuurregeling links;
C- drukknop inschakeling automatische wer-
king (AUTO);
D- display weergave informatie klimaatre-
geling;
E- draaiknop temperatuurregeling rechts;
F- drukknop in-/uitschakelen achterruit-
/spiegelverwarming (waar voorzien);
G- drukknop inschakelen MAX-DEF-functie
(snel ontwasemen/ontdooien voorruit, zij-
ruiten voor, achterruitverwarming en buiten-
spiegelverwarming (waar voorzien);
H- drukknoppen verhogen/verlagen aanja-
gersnelheid;
I- OFF-knop uitschakeling klimaatregeling;
L- drukknop in-/uitschakelen recirculatie;
M- drukknop in-/uitschakelen aircocom-
pressor;
N- interieurtemperatuursensor
Achter
P- draaiknop temperatuurregeling achter;
Q- drukknop inschakeling automatische wer-
king (AUTO) en onderbreken luchtstroom
naar zitplaatsen achter (OFF);
R- drukknoppen luchtverdeling;
S- display weergave temperatuur achter.
fig. 50 - Samenstelling LINKSVOOR/RECHTSVOOR/ACHTER
GESCHEIDEN KLIMAATREGELING - Bedieningsorganen voor en achterA0E0454m
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 60

67
VEILIGHEID
LAMPJES EN
BERICHTEN
IN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
DASHBOARD
EN BEDIENING
STARTEN EN
RIJDEN
IN-/UITSCHAKELEN
RECIRCULATIE
EN INSCHAKELEN AQS
(Air Quality System)
(voor bepaalde uitvoeringen/
markten, waar voorzien)
De luchtrecirculatie wordt als volgt ge-
regeld:
❒automatische regeling; LED “A” op
de knop gaat dan branden;
❒geforceerd ingeschakeld (recircula-
tie altijd ingeschakeld); de ronde LED
om de knop gaat branden;
❒geforceerd uitgeschakeld (recircula-
tie altijd uitgeschakeld met toevoer
van buitenlucht); de LED om de
knop gaat uit.
Met AQS (luchtkwaliteitsensor - waar
voorzien) wijkt de volgorde van de wer-
king af als knop
vwordt ingedrukt.WAARSCHUWINGMet de recircu-
latiefunctie kan, zowel bij verwarmen
als koelen, veel sneller de gewenste si-
tuatie worden bereikt. Het is echter niet
raadzaam deze functie in te schakelen
op regenachtige of koude dagen, om-
dat dan de ruiten aan de binnenzijde
aanzienlijk sneller kunnen beslaan, voor-
al als de airconditioning niet is inge-
schakeld. Het verdient aanbeveling om
de luchtrecirculatie in te schakelen in de
file of in tunnels. Hiermee wordt voor-
komen dat vervuilde lucht het interieur
bereikt. Het is niet raadzaam dit sys-
teem langdurig te laten werken, omdat
anders, vooral als u met meerdere per-
sonen in de auto zit, de kans aanzien-
lijk toeneemt dat de ruiten beslaan en
de noodzakelijke luchtverversing niet
kan plaatsvinden.
De ruiten kunnen onder
bepaalde klimaatom-
standigheden beslaan,
bijvoorbeeld bij een buitentem-
peratuur rond 0 °C, terwijl de
recirculatie automatisch wordt
geregeld. Druk in dat geval op
de knop
vom de recircula-
tie geforceerd uit te schakelen
en druk eventueel op de knop +
om de luchtstroom naar de
voorruit te vergroten.
Bij een buitentempera-
tuur lager dan -1 °C kan
de aircocompressor niet
werken. Bij lage buitentempe-
raturen raden wij u aan om de
recirculatiefunctie niet te ge-
bruiken, omdat hierdoor de rui-
ten sneller kunnen beslaan.
046-082 Alfa 159 NL 31-03-2009 9:19 Pagina 67
