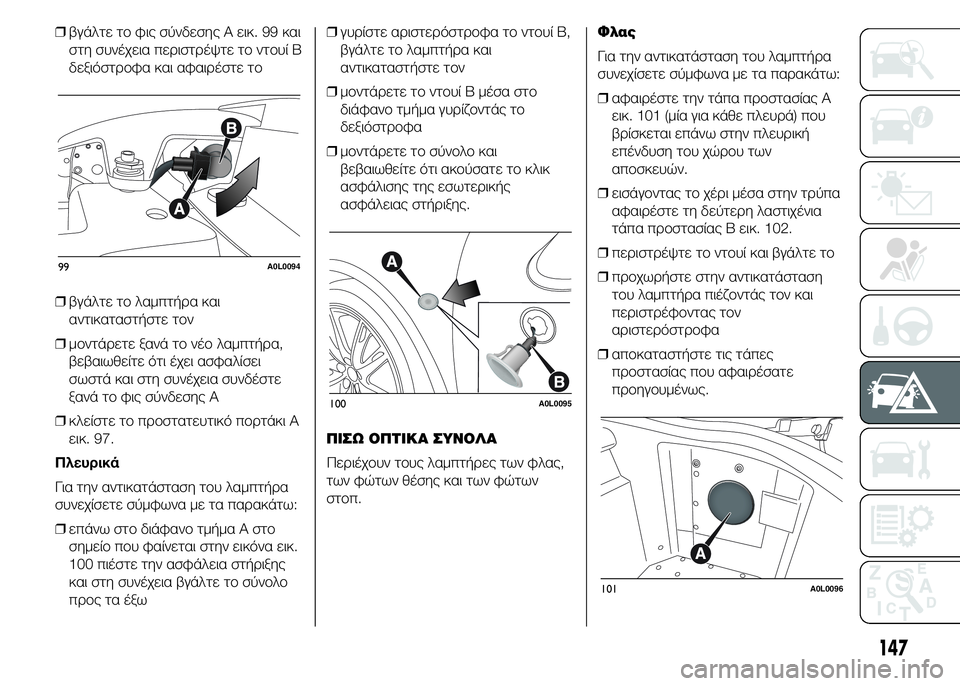

❒βγάλτε το φις σύνδεσης A εικ. 99 και
στη συνέχεια περιστρέψτε το ντουί Β
δεξιόστροφα και αφαιρέστε το
❒βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε ξανά το νέο λαμπτήρα,
βεβαιωθείτε ότι έχει ασφαλίσει
σωστά και στη συνέχεια συνδέστε
ξανά το φις σύνδεσης Α
❒κλείστε το προστατευτικό πορτάκι Α
εικ. 97.
Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒επάνω στο διάφανο τμήμα A στο
σημείο που φαίνεται στην εικόνα εικ.
100 πιέστε την ασφάλεια στήριξης
και στη συνέχεια βγάλτε το σύνολο
προς τα έξω❒γυρίστε αριστερόστροφα το ντουί Β,
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε το ντουί Β μέσα στο
διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
❒μοντάρετε το σύνολο και
βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής
ασφάλειας στήριξης.
ΠΙΣΩ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Περιέχουν τους λαμπτήρες των φλας,
των φώτων θέσης και των φώτων
στοπ.Φλας
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε την τάπα προστασίας Α
εικ. 101 (μία για κάθε πλευρά) που
βρίσκεται επάνω στην πλευρική
επένδυση του χώρου των
αποσκευών.
❒εισάγοντας το χέρι μέσα στην τρύπα
αφαιρέστε τη δεύτερη λαστιχένια
τάπα προστασίας Β εικ. 102.
❒περιστρέψτε το ντουί και βγάλτε το
❒προχωρήστε στην αντικατάσταση
του λαμπτήρα πιέζοντάς τον και
περιστρέφοντας τον
αριστερόστροφα
❒αποκαταστήστε τις τάπες
προστασίας που αφαιρέσατε
προηγουμένως.
99A0L0094
100A0L0095
101A0L0096
147

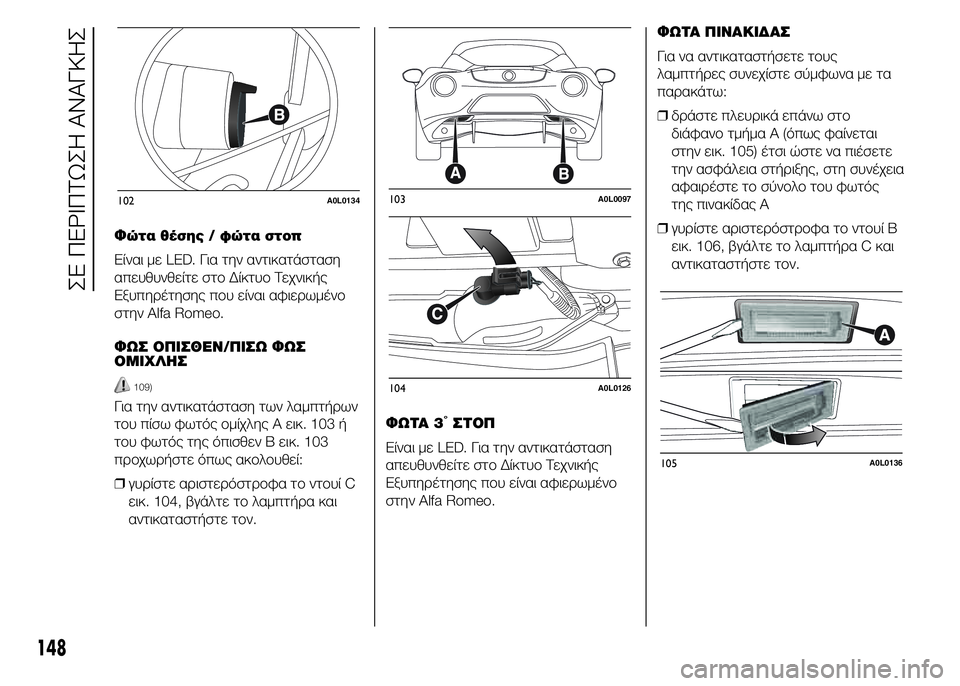

Φώτα θέσης / φώτα στοπ
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.
ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩ ΦΩΣ
ΟΜΙΧΛΗΣ
109)
Για την αντικατάσταση των λαμπτήρων
του πίσω φωτός ομίχλης Α εικ. 103 ή
του φωτός της όπισθεν B εικ. 103
προχωρήστε όπως ακολουθεί:
❒γυρίστε αριστερόστροφα το ντουί C
εικ. 104, βγάλτε το λαμπτήρα και
αντικαταστήστε τον.ΦΩΤΑ 3°ΣΤΟΠ
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒δράστε πλευρικά επάνω στο
διάφανο τμήμα Α (όπως φαίνεται
στην εικ. 105) έτσι ώστε να πιέσετε
την ασφάλεια στήριξης, στη συνέχεια
αφαιρέστε το σύνολο του φωτός
της πινακίδας Α
❒γυρίστε αριστερόστροφα το ντουί B
εικ. 106, βγάλτε το λαμπτήρα C και
αντικαταστήστε τον.
102A0L0134103A0L0097
104A0L0126
105A0L0136
148
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΠΡΟΣΟΧΗ
109) Το πίσω φως ομίχλης και το
φως της όπισθεν είναι
τοποθετημένα κοντά στις
εξατμίσεις, προσέξτε ιδιαίτερα να
μην καείτε κατά τη διάρκεια της
διαδικασίας αντικατάστασης του
λαμπτήρα.

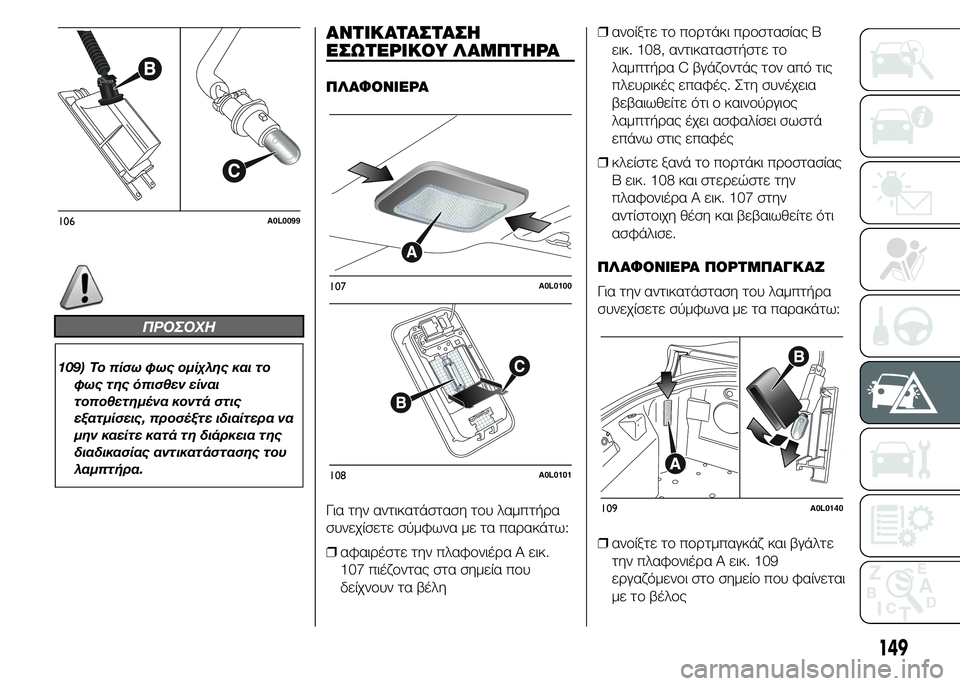

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΠΛΑΦΟΝΙΕΡΑ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ.
107 πιέζοντας στα σημεία που
δείχνουν τα βέλη❒ανοίξτε το πορτάκι προστασίας B
εικ. 108, αντικαταστήστε το
λαμπτήρα C βγάζοντάς τον από τις
πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι ο καινούργιος
λαμπτήρας έχει ασφαλίσει σωστά
επάνω στις επαφές
❒κλείστε ξανά το πορτάκι προστασίας
B εικ. 108 και στερεώστε την
πλαφονιέρα A εικ. 107 στην
αντίστοιχη θέση και βεβαιωθείτε ότι
ασφάλισε.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και βγάλτε
την πλαφονιέρα A εικ. 109
εργαζόμενοι στο σημείο που φαίνεται
με το βέλος
106A0L0099
107A0L0100
108A0L0101
109A0L0140
149

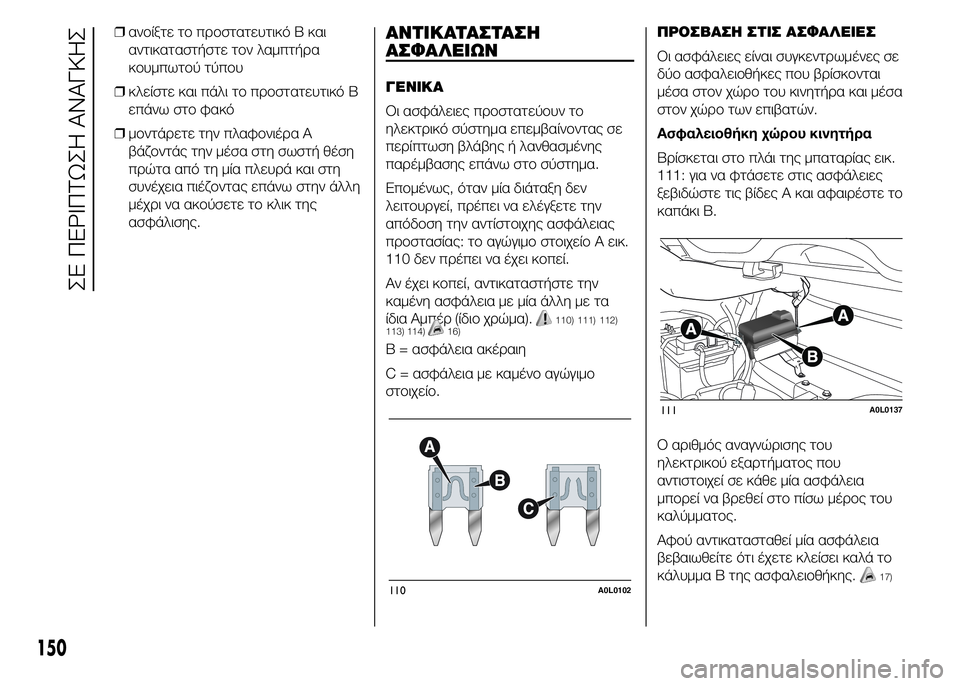

❒ανοίξτε το προστατευτικό B και
αντικαταστήστε τον λαμπτήρα
κουμπωτού τύπου
❒κλείστε και πάλι το προστατευτικό B
επάνω στο φακό
❒μοντάρετε την πλαφονιέρα A
βάζοντάς την μέσα στη σωστή θέση
πρώτα από τη μία πλευρά και στη
συνέχεια πιέζοντας επάνω στην άλλη
μέχρι να ακούσετε το κλικ της
ασφάλισης.ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
Οι ασφάλειες προστατεύουν το
ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν
λειτουργεί, πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας
προστασίας: το αγώγιμο στοιχείο A εικ.
110 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την
καμένη ασφάλεια με μία άλλη με τα
ίδια Αμπέρ (ίδιο χρώμα).
110) 111) 112)
113) 114)16)
B = ασφάλεια ακέραιη
C = ασφάλεια με καμένο αγώγιμο
στοιχείο.ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣ
Οι ασφάλειες είναι συγκεντρωμένες σε
δύο ασφαλειοθήκες που βρίσκονται
μέσα στον χώρο του κινητήρα και μέσα
στον χώρο των επιβατών.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας εικ.
111: για να φτάσετε στις ασφάλειες
ξεβιδώστε τις βίδες A και αφαιρέστε το
καπάκι B.
Ο αριθμός αναγνώρισης του
ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια
μπορεί να βρεθεί στο πίσω μέρος του
καλύμματος.
Αφού αντικατασταθεί μία ασφάλεια
βεβαιωθείτε ότι έχετε κλείσει καλά το
κάλυμμα Β της ασφαλειοθήκης.
17)110A0L0102
111A0L0137
150
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

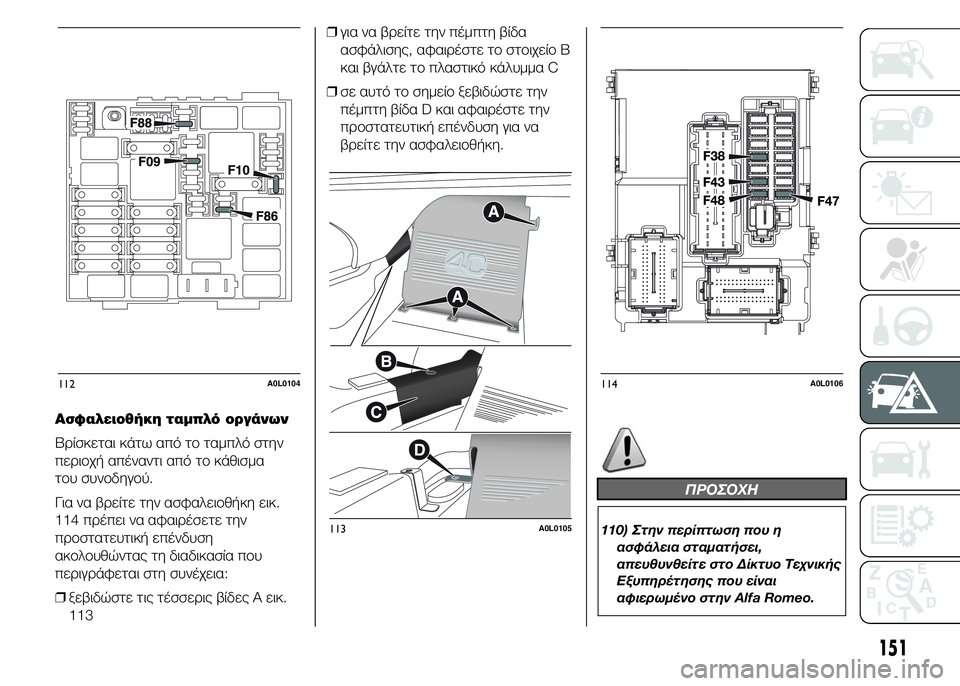

Ασφαλειοθήκη ταμπλό οργάνων
Βρίσκεται κάτω από το ταμπλό στην
περιοχή απέναντι από το κάθισμα
του συνοδηγού.
Για να βρείτε την ασφαλειοθήκη εικ.
114 πρέπει να αφαιρέσετε την
προστατευτική επένδυση
ακολουθώντας τη διαδικασία που
περιγράφεται στη συνέχεια:
❒ξεβιδώστε τις τέσσερις βίδες A εικ.
113❒για να βρείτε την πέμπτη βίδα
ασφάλισης, αφαιρέστε το στοιχείο Β
και βγάλτε το πλαστικό κάλυμμα C
❒σε αυτό το σημείο ξεβιδώστε την
πέμπτη βίδα D και αφαιρέστε την
προστατευτική επένδυση για να
βρείτε την ασφαλειοθήκη.
ΠΡΟΣΟΧΗ
110) Στην περίπτωση που η
ασφάλεια σταματήσει,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo.
112A0L0104
113A0L0105
114A0L0106
151

111) Ποτέ μην αντικαθιστάτε μία
ασφάλεια με μία άλλη η οποία έχει
περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ
ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.
112) Αν καεί μία γενική ασφάλεια
προστασίας (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE)
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo.
113) Πριν αντικαταστήσετε μία
ασφάλεια, ελέγξτε ότι έχει
αφαιρεθεί το κλειδί από το
διακόπτη ανάφλεξης και ότι όλες
οι άλλες ηλεκτρικές συσκευές
έχουν σβήσει/απενεργοποιηθεί.
114) Εάν επέμβει μία γενική
ασφάλεια για την προστασία των
συστημάτων ασφάλειας (σύστημα
αερόσακου, σύστημα πέδησης),
των συστημάτων κινητήρα-
μετάδοσης (σύστημα κινητήρα,
σύστημα κιβωτίου ταχυτήτων)
ή του συστήματος διεύθυνσης,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo.
ΣHMEIΩΣH
16) Ποτέ μην αντικαθιστάτε μία
καμένη ασφάλεια με μεταλλικά
σύρματα ή άλλο υλικό.
17) Εάν είναι απαραίτητο να πλύνετε
τον χώρο του κινητήρα προσέξτε
να μην ψεκάσετε το νερό
κατευθείαν επάνω στην
ασφαλειοθήκη.
152
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

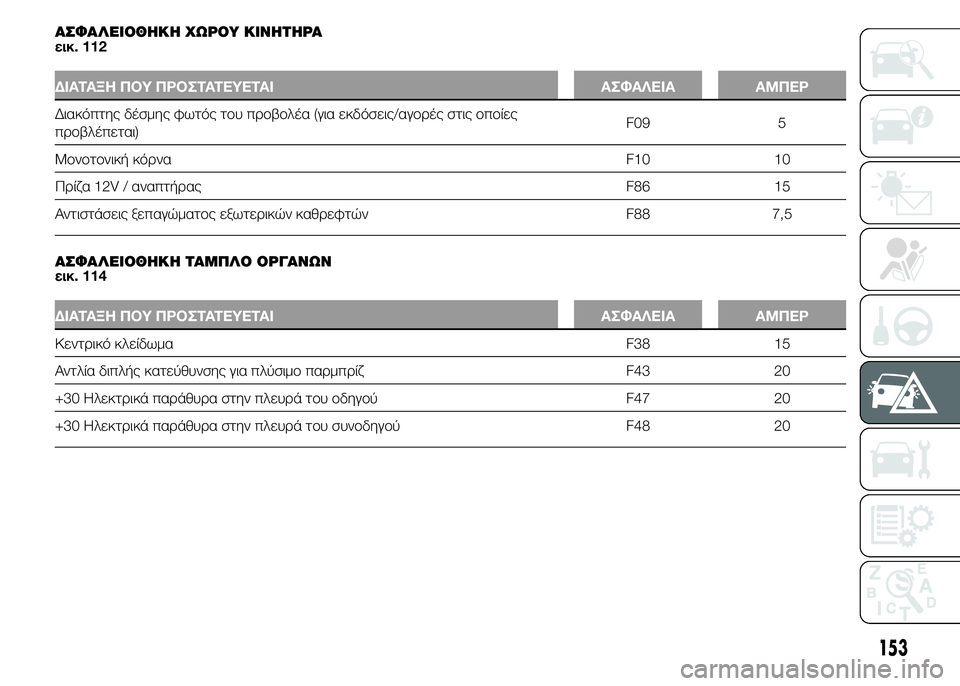

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑ
εικ. 112
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διακόπτης δέσμης φωτός του προβολέα (για εκδόσεις/αγορές στις οποίες
προβλέπεται)F09 5
Μονοτονική κόρνα F10 10
Πρίζα 12V / αναπτήρας F86 15
Αντιστάσεις ξεπαγώματος εξωτερικών καθρεφτών F88 7,5
.
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝ
εικ. 114
ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Κεντρικό κλείδωμα F38 15
Αντλία διπλής κατεύθυνσης για πλύσιμο παρμπρίζ F43 20
+30 Ηλεκτρικά παράθυρα στην πλευρά του οδηγού F47 20
+30 Ηλεκτρικά παράθυρα στην πλευρά του συνοδηγού F48 20
153

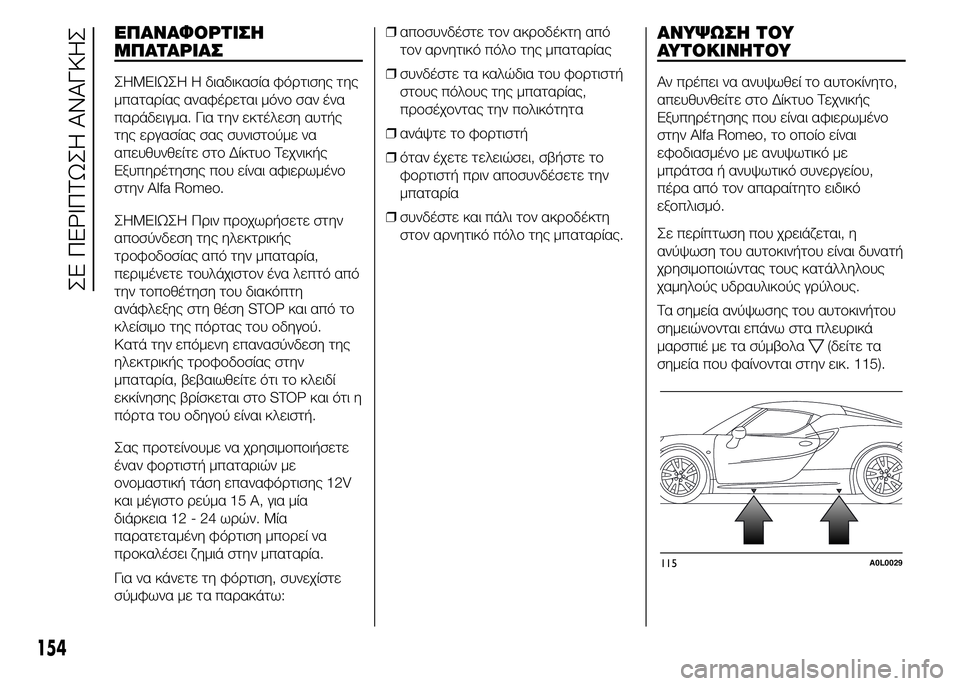

ΕΠΑΝΑΦΟΡΤΙΣΗ
ΜΠΑΤΑΡΙΑΣ
ΣHMEIΩΣH Η διαδικασία φόρτισης της
μπαταρίας αναφέρεται μόνο σαν ένα
παράδειγμα. Για την εκτέλεση αυτής
της εργασίας σας συνιστούμε να
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo.
ΣHMEIΩΣH Πριν προχωρήσετε στην
αποσύνδεση της ηλεκτρικής
τροφοδοσίας από την μπαταρία,
περιμένετε τουλάχιστον ένα λεπτό από
την τοποθέτηση του διακόπτη
ανάφλεξης στη θέση STOP και από το
κλείσιμο της πόρτας του οδηγού.
Κατά την επόμενη επανασύνδεση της
ηλεκτρικής τροφοδοσίας στην
μπαταρία, βεβαιωθείτε ότι το κλειδί
εκκίνησης βρίσκεται στο STOP και ότι η
πόρτα του οδηγού είναι κλειστή.
Σας προτείνουμε να χρησιμοποιήσετε
έναν φορτιστή μπαταριών με
ονομαστική τάση επαναφόρτισης 12V
και μέγιστο ρεύμα 15 A, για μία
διάρκεια 12 - 24 ωρών. Μία
παρατεταμένη φόρτιση μπορεί να
προκαλέσει ζημιά στην μπαταρία.
Για να κάνετε τη φόρτιση, συνεχίστε
σύμφωνα με τα παρακάτω:❒αποσυνδέστε τον ακροδέκτη από
τον αρνητικό πόλο της μπαταρίας
❒συνδέστε τα καλώδια του φορτιστή
στους πόλους της μπαταρίας,
προσέχοντας την πολικότητα
❒ανάψτε το φορτιστή
❒όταν έχετε τελειώσει, σβήστε το
φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒συνδέστε και πάλι τον ακροδέκτη
στον αρνητικό πόλο της μπαταρίας.
ΑΝΥΨΩΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
Αν πρέπει να ανυψωθεί το αυτοκίνητο,
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι αφιερωμένο
στην Alfa Romeo, το οποίο είναι
εφοδιασμένο με ανυψωτικό με
μπράτσα ή ανυψωτικό συνεργείου,
πέρα από τον απαραίτητο ειδικό
εξοπλισμό.
Σε περίπτωση που χρειάζεται, η
ανύψωση του αυτοκινήτου είναι δυνατή
χρησιμοποιώντας τους κατάλληλους
χαμηλούς υδραυλικούς γρύλους.
Τα σημεία ανύψωσης του αυτοκινήτου
σημειώνονται επάνω στα πλευρικά
μαρσπιέ με τα σύμβολα
(δείτε τα
σημεία που φαίνονται στην εικ. 115).
115A0L0029
154
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

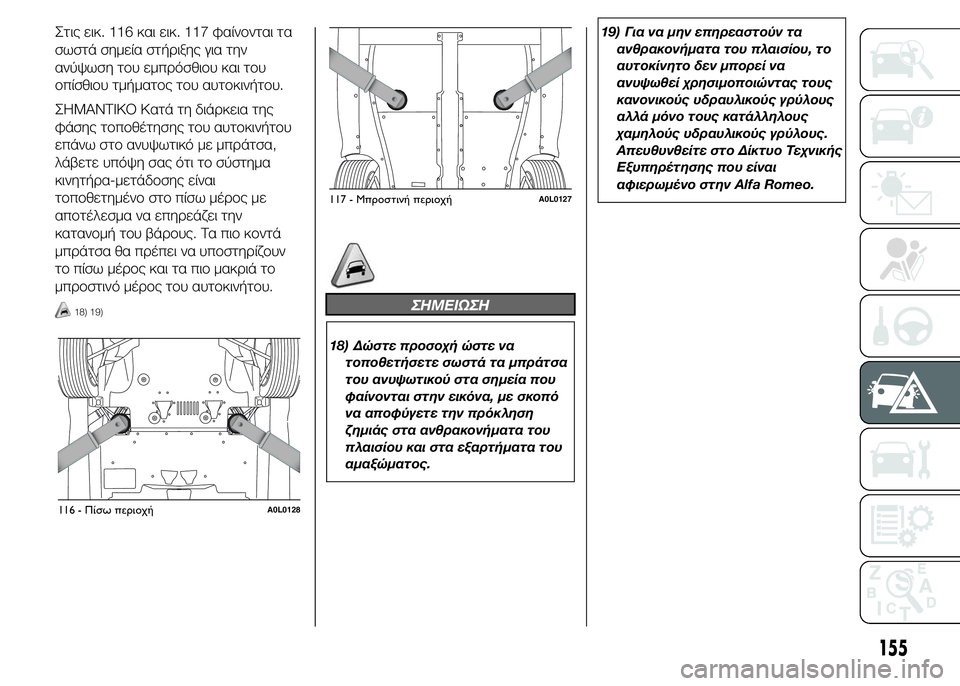

Στις εικ. 116 και εικ. 117 φαίνονται τα
σωστά σημεία στήριξης για την
ανύψωση του εμπρόσθιου και του
οπίσθιου τμήματος του αυτοκινήτου.
ΣΗΜΑΝΤΙΚΟ Κατά τη διάρκεια της
φάσης τοποθέτησης του αυτοκινήτου
επάνω στο ανυψωτικό με μπράτσα,
λάβετε υπόψη σας ότι το σύστημα
κινητήρα-μετάδοσης είναι
τοποθετημένο στο πίσω μέρος με
αποτέλεσμα να επηρεάζει την
κατανομή του βάρους. Τα πιο κοντά
μπράτσα θα πρέπει να υποστηρίζουν
το πίσω μέρος και τα πιο μακριά το
μπροστινό μέρος του αυτοκινήτου.
18) 19)ΣHMEIΩΣH
18) Δώστε προσοχή ώστε να
τοποθετήσετε σωστά τα μπράτσα
του ανυψωτικού στα σημεία που
φαίνονται στην εικόνα, με σκοπό
να αποφύγετε την πρόκληση
ζημιάς στα ανθρακονήματα του
πλαισίου και στα εξαρτήματα του
αμαξώματος.19) Για να μην επηρεαστούν τα
ανθρακονήματα του πλαισίου, το
αυτοκίνητο δεν μπορεί να
ανυψωθεί χρησιμοποιώντας τους
κανονικούς υδραυλικούς γρύλους
αλλά μόνο τους κατάλληλους
χαμηλούς υδραυλικούς γρύλους.
Απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης που είναι
αφιερωμένο στην Alfa Romeo.
116 - Πίσω περιοχήA0L0128
117 - Μπροστινή περιοχήA0L0127
155

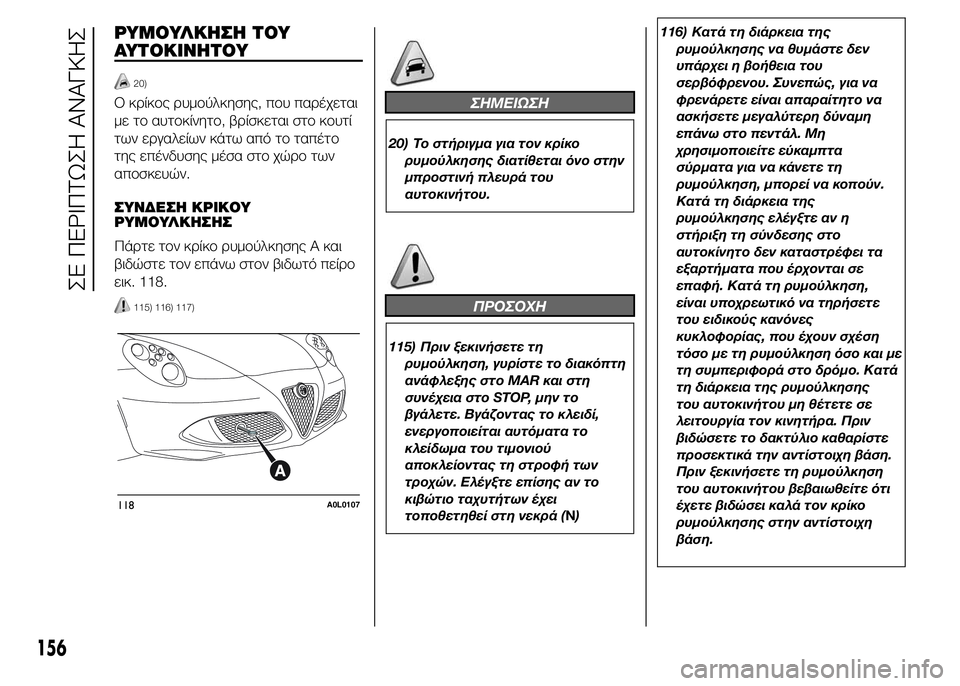

ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ
ΑΥΤΟΚΙΝΗΤΟΥ
20)
Ο κρίκος ρυμούλκησης, που παρέχεται
με το αυτοκίνητο, βρίσκεται στο κουτί
των εργαλείων κάτω από το ταπέτο
της επένδυσης μέσα στο χώρο των
αποσκευών.
ΣΥΝΔΕΣΗ ΚΡΙΚΟΥ
ΡΥΜΟΥΛΚΗΣΗΣ
Πάρτε τον κρίκο ρυμούλκησης Α και
βιδώστε τον επάνω στον βιδωτό πείρο
εικ. 118.
115) 116) 117)
ΣHMEIΩΣH
20) Το στήριγμα για τον κρίκο
ρυμούλκησης διατίθεται όνο στην
μπροστινή πλευρά του
αυτοκινήτου.
ΠΡΟΣΟΧΗ
115) Πριν ξεκινήσετε τη
ρυμούλκηση, γυρίστε το διακόπτη
ανάφλεξης στο MAR και στη
συνέχεια στο STOP, μην το
βγάλετε. Βγάζοντας το κλειδί,
ενεργοποιείται αυτόματα το
κλείδωμα του τιμονιού
αποκλείοντας τη στροφή των
τροχών. Ελέγξτε επίσης αν το
κιβώτιο ταχυτήτων έχει
τοποθετηθεί στη νεκρά (N)116) Κατά τη διάρκεια της
ρυμούλκησης να θυμάστε δεν
υπάρχει η βοήθεια του
σερβόφρενου. Συνεπώς, για να
φρενάρετε είναι απαραίτητο να
ασκήσετε μεγαλύτερη δύναμη
επάνω στο πεντάλ. Μη
χρησιμοποιείτε εύκαμπτα
σύρματα για να κάνετε τη
ρυμούλκηση, μπορεί να κοπούν.
Κατά τη διάρκεια της
ρυμούλκησης ελέγξτε αν η
στήριξη τη σύνδεσης στο
αυτοκίνητο δεν καταστρέφει τα
εξαρτήματα που έρχονται σε
επαφή. Κατά τη ρυμούλκηση,
είναι υποχρεωτικό να τηρήσετε
του ειδικούς κανόνες
κυκλοφορίας, που έχουν σχέση
τόσο με τη ρυμούλκηση όσο και με
τη συμπεριφορά στο δρόμο. Κατά
τη διάρκεια της ρυμούλκησης
του αυτοκινήτου μη θέτετε σε
λειτουργία τον κινητήρα. Πριν
βιδώσετε το δακτύλιο καθαρίστε
προσεκτικά την αντίστοιχη βάση.
Πριν ξεκινήσετε τη ρυμούλκηση
του αυτοκινήτου βεβαιωθείτε ότι
έχετε βιδώσει καλά τον κρίκο
ρυμούλκησης στην αντίστοιχη
βάση.
118A0L0107
156
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
