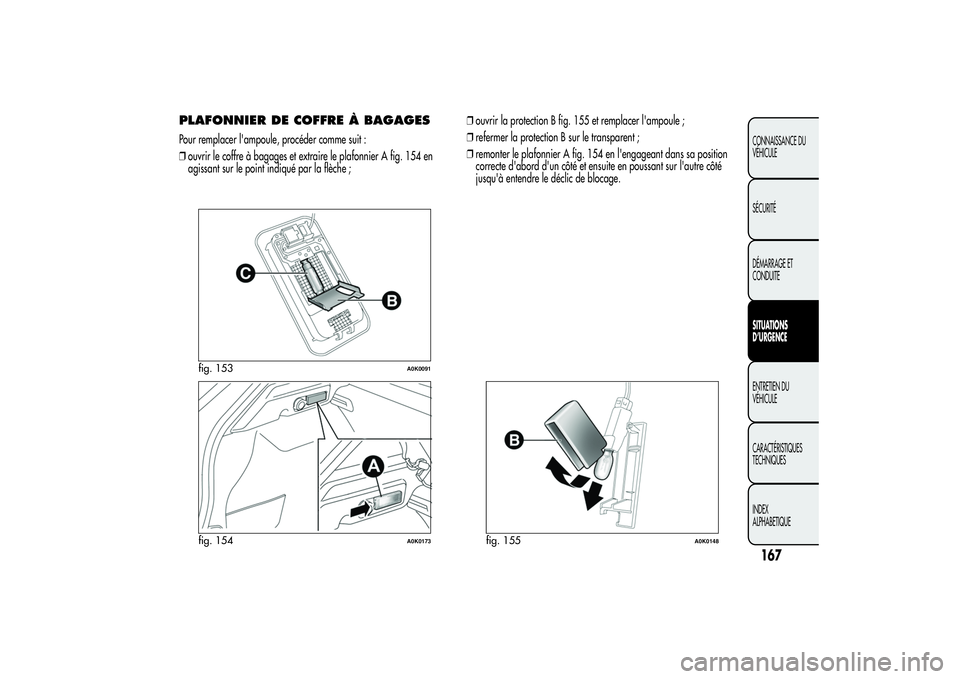

PLAFONNIER DE COFFRE À BAGAGESPour remplacer l'ampoule, procéder comme suit :
❒ouvrir le coffre à bagages et extraire le plafonnier A fig. 154 en
agissant sur le point indiqué par la flèche ;❒ouvrir la protection B fig. 155 et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A fig. 154 en l'engageant dans sa position
correcte d'abord d'un côté et ensuite en poussant sur l'autre côté
jusqu'à entendre le déclic de blocage.
fig. 153
A0K0091
fig. 154
A0K0173
fig. 155
A0K0148
167CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

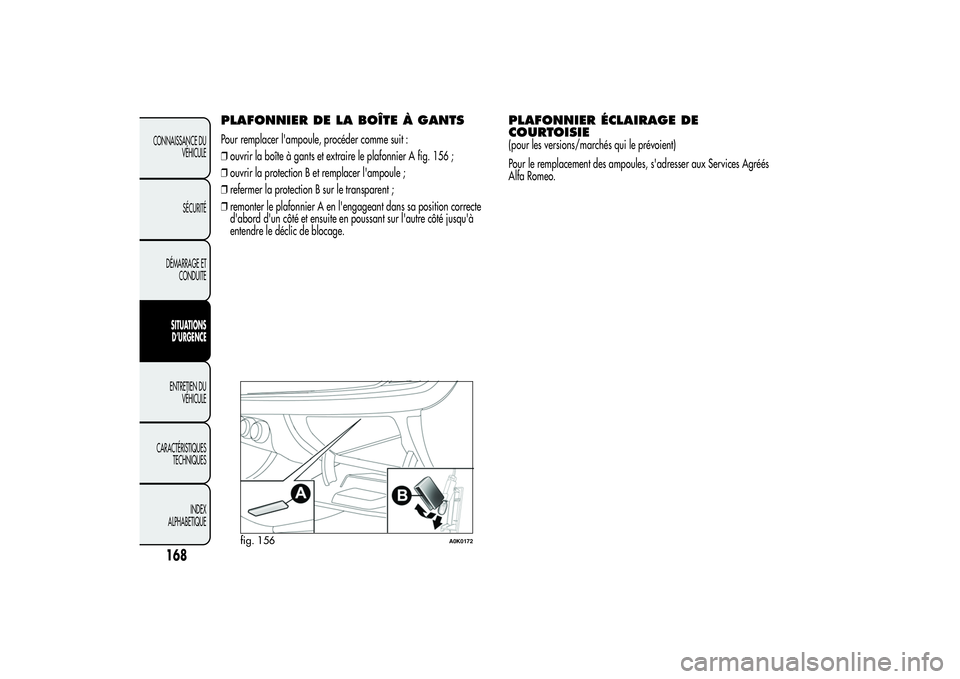

PLAFONNIER DE LA BOÎTE À GANTSPour remplacer l'ampoule, procéder comme suit :
❒ouvrir la boîte à gants et extraire le plafonnier A fig. 156 ;
❒ouvrir la protection B et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l'engageant dans sa position correcte
d'abord d'un côté et ensuite en poussant sur l'autre côté jusqu'à
entendre le déclic de blocage.
PLAFONNIER ÉCLAIRAGE DE
COURTOISIE(pour les versions/marchés qui le prévoient)
Pour le remplacement des ampoules, s'adresser aux Services Agréés
Alfa Romeo.
fig. 156
A0K0172
168
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

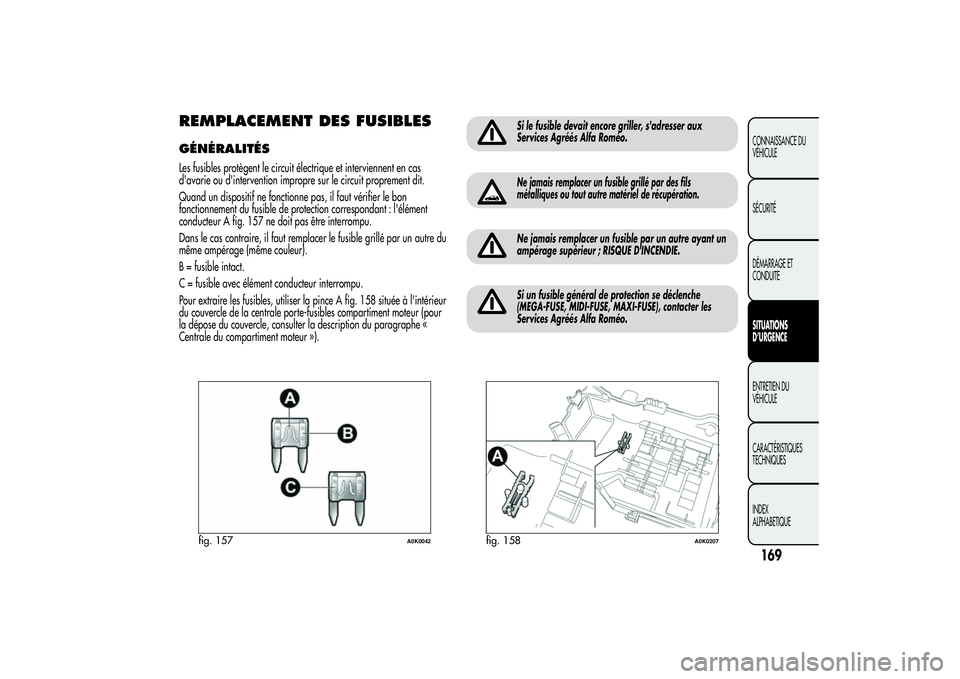

REMPLACEMENT DES FUSIBLESGÉNÉRALITÉSLes fusibles protègent le circuit électrique et interviennent en cas
d'avarie ou d'intervention impropre sur le circuit proprement dit.
Quand un dispositif ne fonctionne pas, il faut vérifier le bon
fonctionnement du fusible de protection correspondant : l'élément
conducteur A fig. 157 ne doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre du
même ampérage (même couleur).
B = fusible intact.
C = fusible avec élément conducteur interrompu.
Pour extraire les fusibles, utiliser la pince A fig. 158 située à l'intérieur
du couvercle de la centrale porte-fusibles compartiment moteur (pour
la dépose du couvercle, consulter la description du paragraphe «
Centrale du compartiment moteur »).
Si le fusible devait encore griller, s'adresser aux
Services Agréés Alfa Roméo.Ne jamais remplacer un fusible grillé par des fils
métalliques ou tout autre matériel de récupération.Ne jamais remplacer un fusible par un autre ayant un
ampérage supérieur ; RISQUE D'INCENDIE.Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), contacter les
Services Agréés Alfa Roméo.
fig. 157
A0K0042
fig. 158
A0K0207
169CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Avant de remplacer un fusible, s'assurer d'avoir extrait
la clé du contact et d'avoir coupé/débranché tous les
consommateurs.Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage), des
systèmes motopropulseur (système moteur, système
boîte de vitesses) ou du système conduite se déclenche, s'adresser
aux Services Agréés Alfa Romeo.

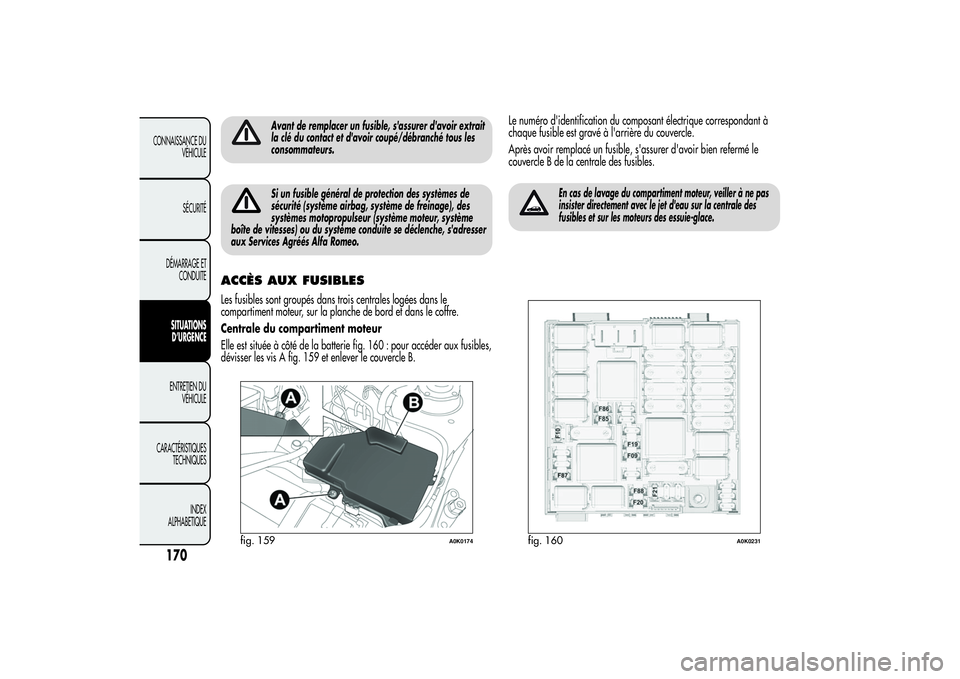

ACCÈS AUX FUSIBLESLes fusibles sont groupés dans trois centrales logées dans le
compartiment moteur, sur la planche de bord et dans le coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie fig. 160 : pour accéder aux fusibles,
dévisser les vis A fig. 159 et enlever le couvercle B.Le numéro d'identification du composant électrique correspondant à
chaque fusible est gravé à l'arrière du couvercle.
Après avoir remplacé un fusible, s'assurer d'avoir bien refermé le
couvercle B de la centrale des fusibles.
En cas de lavage du compartiment moteur, veiller à ne pas
insister directement avec le jet d'eau sur la centrale des
fusibles et sur les moteurs des essuie-glace.
fig. 159
A0K0174
fig. 160
A0K0231
170
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

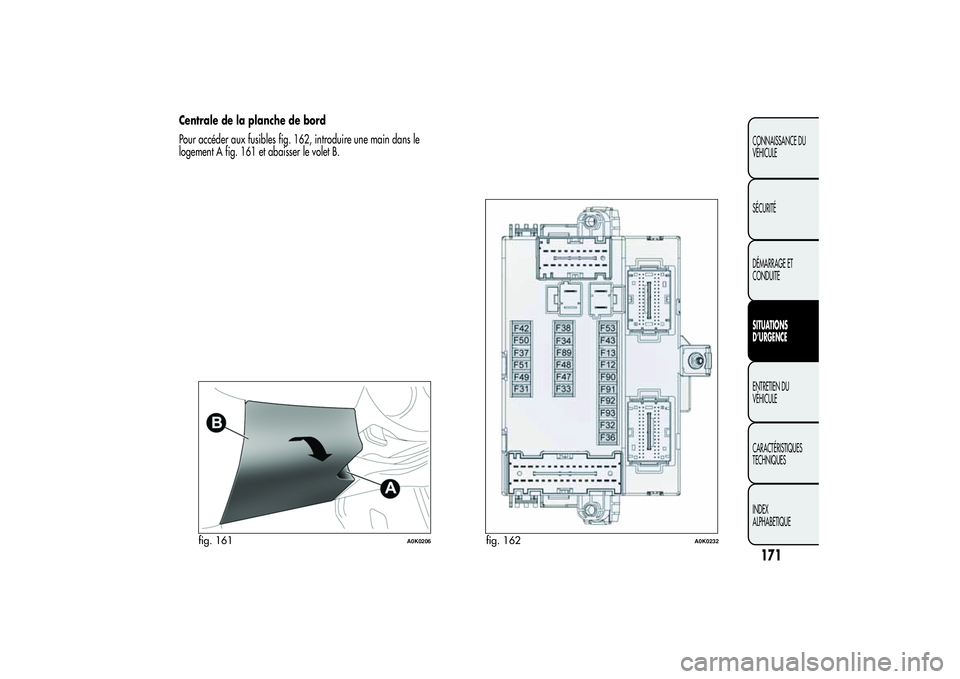

Centrale de la planche de bord
Pour accéder aux fusibles fig. 162, introduire une main dans le
logement A fig. 161 et abaisser le volet B.
fig. 161
A0K0206
fig. 162
A0K0232
171CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

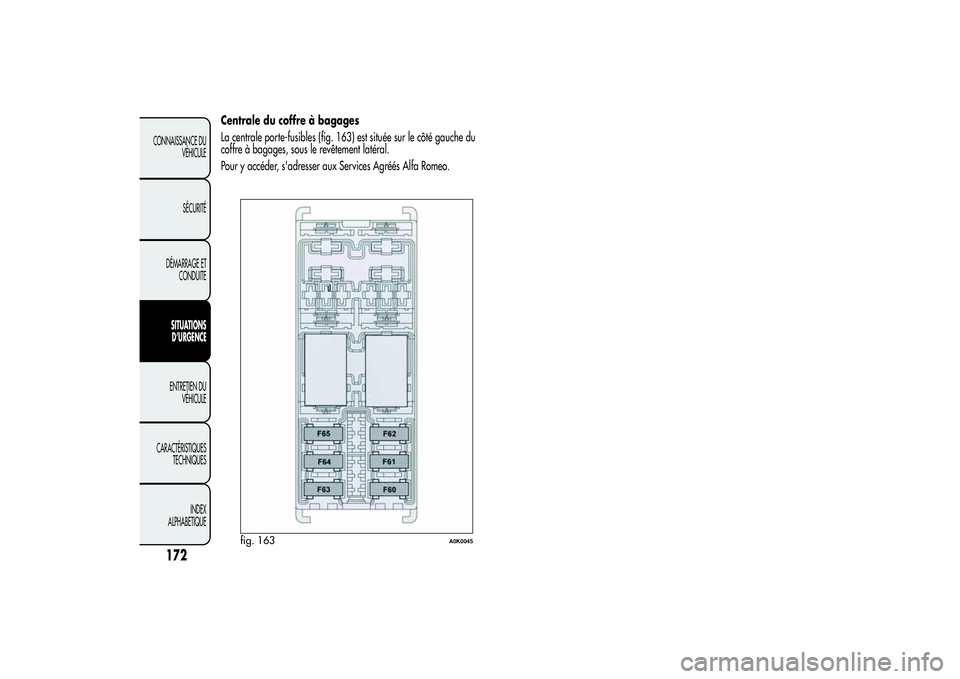

Centrale du coffre à bagages
La centrale porte-fusibles (fig. 163) est située sur le côté gauche du
coffre à bagages, sous le revêtement latéral.
Pour y accéder, s'adresser aux Services Agréés Alfa Romeo.
fig. 163
A0K0045
172
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

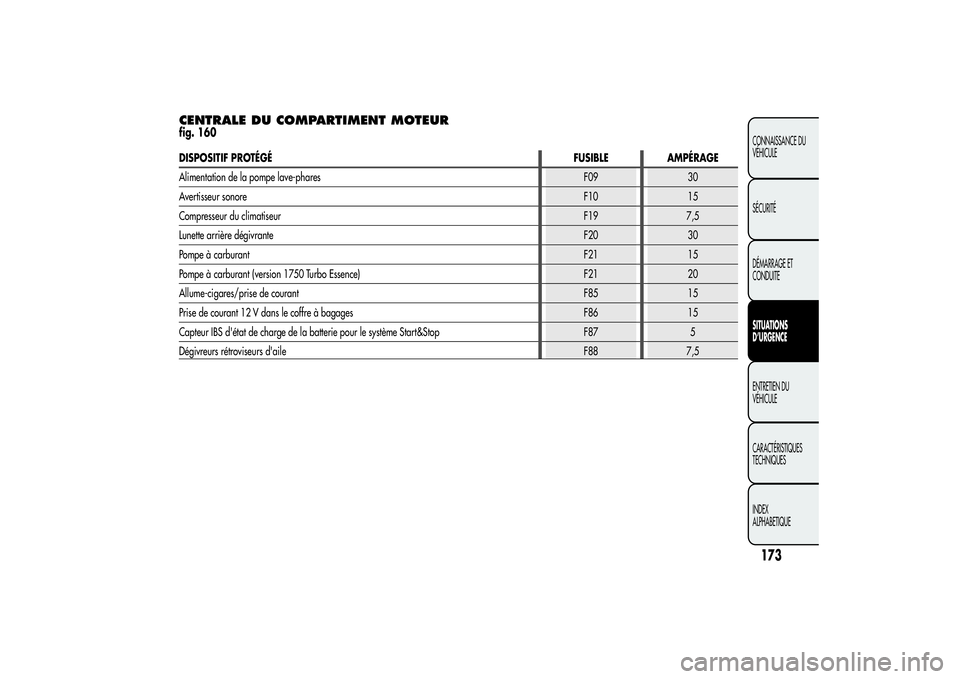

CENTRALE DU COMPARTIMENT MOTEURfig. 160DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Alimentation de la pompe lave-phares F09 30
Avertisseur sonoreF10 15
Compresseur du climatiseurF19 7,5
Lunette arrière dégivranteF20 30
Pompe à carburantF21 15
Pompe à carburant (version 1750 Turbo Essence) F21 20
Allume-cigares/prise de courantF85 15
Prise de courant 12 V dans le coffre à bagages F86 15
Capteur IBS d'état de charge de la batterie pour le système Start&Stop F87 5
Dégivreurs rétroviseurs d'aileF88 7,5
173CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

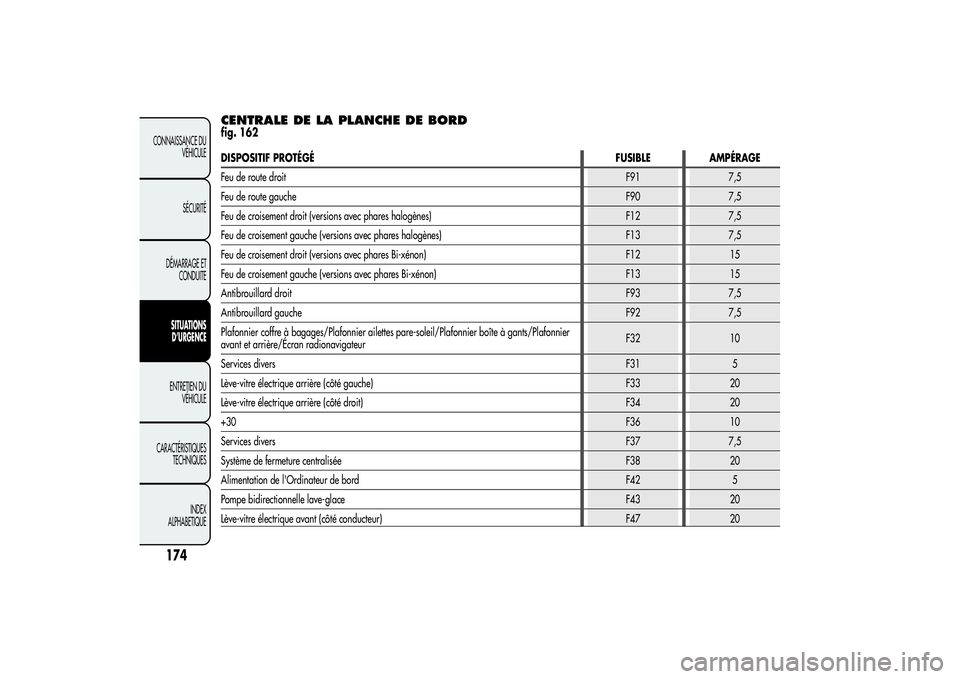

CENTRALE DE LA PLANCHE DE BORDfig. 162DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Feu de route droitF91 7,5
Feu de route gaucheF90 7,5
Feu de croisement droit (versions avec phares halogènes) F12 7,5
Feu de croisement gauche (versions avec phares halogènes) F13 7,5
Feu de croisement droit (versions avec phares Bi-xénon) F12 15
Feu de croisement gauche (versions avec phares Bi-xénon) F13 15
Antibrouillard droitF93 7,5
Antibrouillard gaucheF92 7,5
Plafonnier coffre à bagages/Plafonnier ailettes pare-soleil/Plafonnier boîte à gants/Plafonnier
avant et arrière/Écran radionavigateurF32 10
Services diversF31 5
Lève-vitre électrique arrière (côté gauche) F33 20
Lève-vitre électrique arrière (côté droit) F34 20
+30F36 10
Services diversF37 7,5
Système de fermeture centraliséeF38 20
Alimentation de l'Ordinateur de bord F42 5
Pompe bidirectionnelle lave-glace F43 20
Lève-vitre électrique avant (côté conducteur) F47 20
174
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

175CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

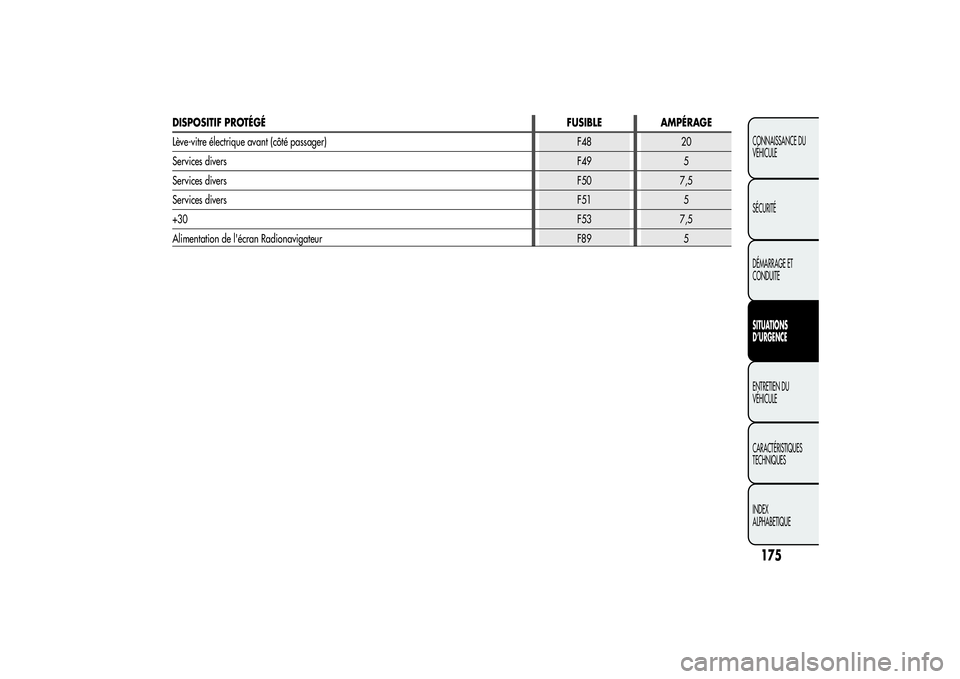

DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Lève-vitre électrique avant (côté passager) F48 20
Services diversF49 5
Services diversF50 7,5
Services diversF51 5
+30F53 7,5
Alimentation de l'écran Radionavigateur F89 5

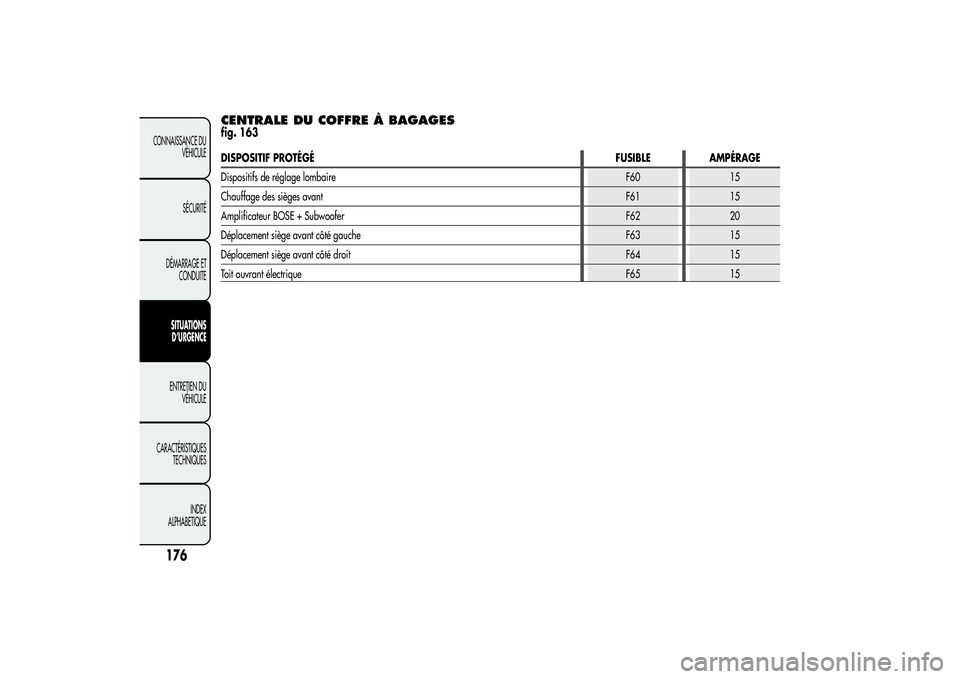

CENTRALE DU COFFRE À BAGAGESfig. 163DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
