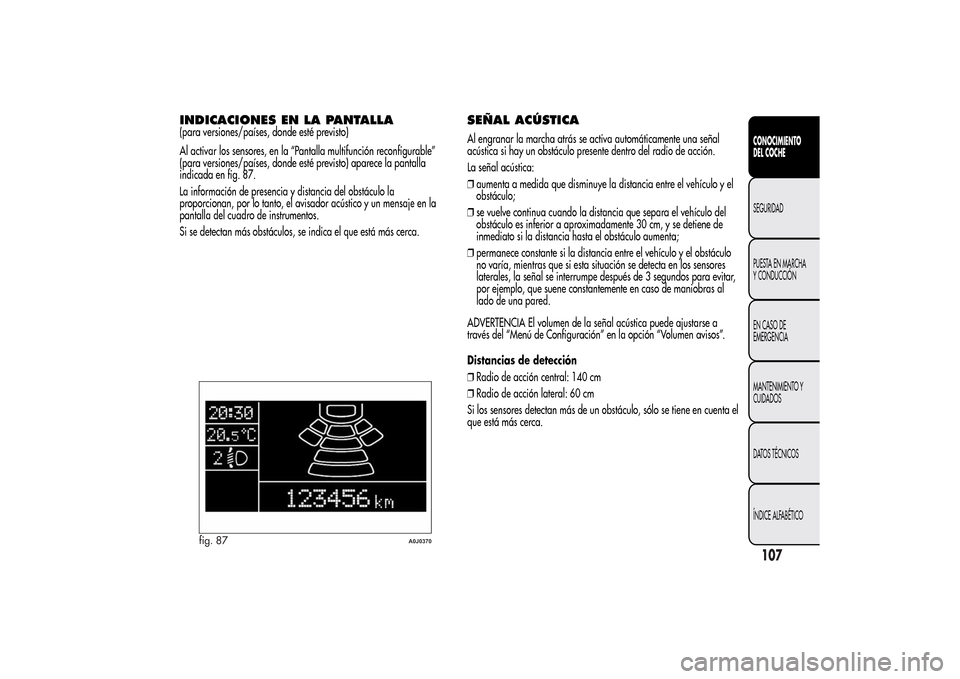

INDICACIONES EN LA PANTALLA(para versiones/países, donde esté previsto)
Al activar los sensores, en la “Pantalla multifunción reconfigurable”
(para versiones/países, donde esté previsto) aparece la pantalla
indicada en fig. 87.
La información de presencia y distancia del obstáculo la
proporcionan, por lo tanto, el avisador acústico y un mensaje en la
pantalla del cuadro de instrumentos.
Si se detectan más obstáculos, se indica el que está más cerca.
SEÑAL ACÚSTICAAl engranar la marcha atrás se activa automáticamente una señal
acústica si hay un obstáculo presente dentro del radio de acción.
La señal acústica:
❒aumenta a medida que disminuye la distancia entre el vehículo y el
obstáculo;
❒se vuelve continua cuando la distancia que separa el vehículo del
obstáculo es inferior a aproximadamente 30 cm, y se detiene de
inmediato si la distancia hasta el obstáculo aumenta;
❒permanece constante si la distancia entre el vehículo y el obstáculo
no varía, mientras que si esta situación se detecta en los sensores
laterales, la señal se interrumpe después de 3 segundos para evitar,
por ejemplo, que suene constantemente en caso de maniobras al
lado de una pared.
ADVERTENCIA El volumen de la señal acústica puede ajustarse a
través del “Menú de Configuración” en la opción “Volumen avisos”.
Distancias de detección
❒Radio de acción central: 140 cm
❒Radio de acción lateral: 60 cm
Si los sensores detectan más de un obstáculo, sólo se tiene en cuenta el
que está más cerca.
fig. 87
A0J0370
107CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

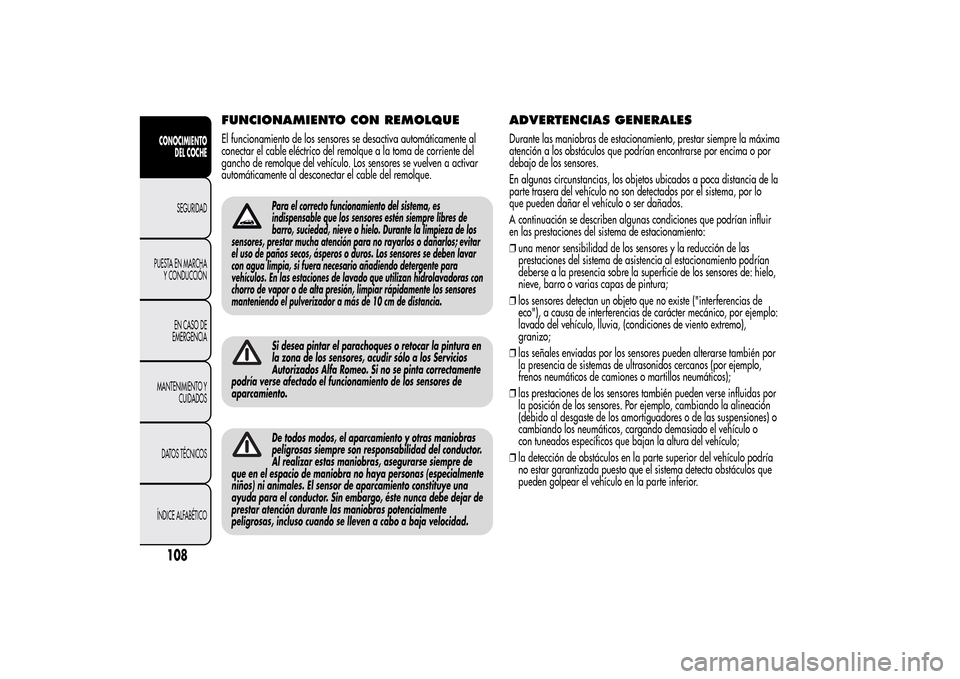

FUNCIONAMIENTO CON REMOLQUEEl funcionamiento de los sensores se desactiva automáticamente al
conectar el cable eléctrico del remolque a la toma de corriente del
gancho de remolque del vehículo. Los sensores se vuelven a activar
automáticamente al desconectar el cable del remolque.
Para el correcto funcionamiento del sistema, es
indispensable que los sensores estén siempre libres de
barro, suciedad, nieve o hielo. Durante la limpieza de los
sensores, prestar mucha atención para no rayarlos o dañarlos; evitar
el uso de paños secos, ásperos o duros. Los sensores se deben lavar
con agua limpia, si fuera necesario añadiendo detergente para
vehículos. En las estaciones de lavado que utilizan hidrolavadoras con
chorro de vapor o de alta presión, limpiar rápidamente los sensores
manteniendo el pulverizador a más de 10 cm de distancia.Si desea pintar el parachoques o retocar la pintura en
la zona de los sensores, acudir sólo a los Servicios
Autorizados Alfa Romeo. Si no se pinta correctamente
podría verse afectado el funcionamiento de los sensores de
aparcamiento.De todos modos, el aparcamiento y otras maniobras
peligrosas siempre son responsabilidad del conductor.
Al realizar estas maniobras, asegurarse siempre de
que en el espacio de maniobra no haya personas (especialmente
niños) ni animales. El sensor de aparcamiento constituye una
ayuda para el conductor. Sin embargo, éste nunca debe dejar de
prestar atención durante las maniobras potencialmente
peligrosas, incluso cuando se lleven a cabo a baja velocidad.
ADVERTENCIAS GENERALESDurante las maniobras de estacionamiento, prestar siempre la máxima
atención a los obstáculos que podrían encontrarse por encima o por
debajo de los sensores.
En algunas circunstancias, los objetos ubicados a poca distancia de la
parte trasera del vehículo no son detectados por el sistema, por lo
que pueden dañar el vehículo o ser dañados.
A continuación se describen algunas condiciones que podrían influir
en las prestaciones del sistema de estacionamiento:
❒una menor sensibilidad de los sensores y la reducción de las
prestaciones del sistema de asistencia al estacionamiento podrían
deberse a la presencia sobre la superficie de los sensores de: hielo,
nieve, barro o varias capas de pintura;
❒los sensores detectan un objeto que no existe ("interferencias de
eco"), a causa de interferencias de carácter mecánico, por ejemplo:
lavado del vehículo, lluvia, (condiciones de viento extremo),
granizo;
❒las señales enviadas por los sensores pueden alterarse también por
la presencia de sistemas de ultrasonidos cercanos (por ejemplo,
frenos neumáticos de camiones o martillos neumáticos);
❒las prestaciones de los sensores también pueden verse influidas por
la posición de los sensores. Por ejemplo, cambiando la alineación
(debido al desgaste de los amortiguadores o de las suspensiones) o
cambiando los neumáticos, cargando demasiado el vehículo o
con tuneados específicos que bajan la altura del vehículo;
❒la detección de obstáculos en la parte superior del vehículo podría
no estar garantizada puesto que el sistema detecta obstáculos que
pueden golpear el vehículo en la parte inferior.
108CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

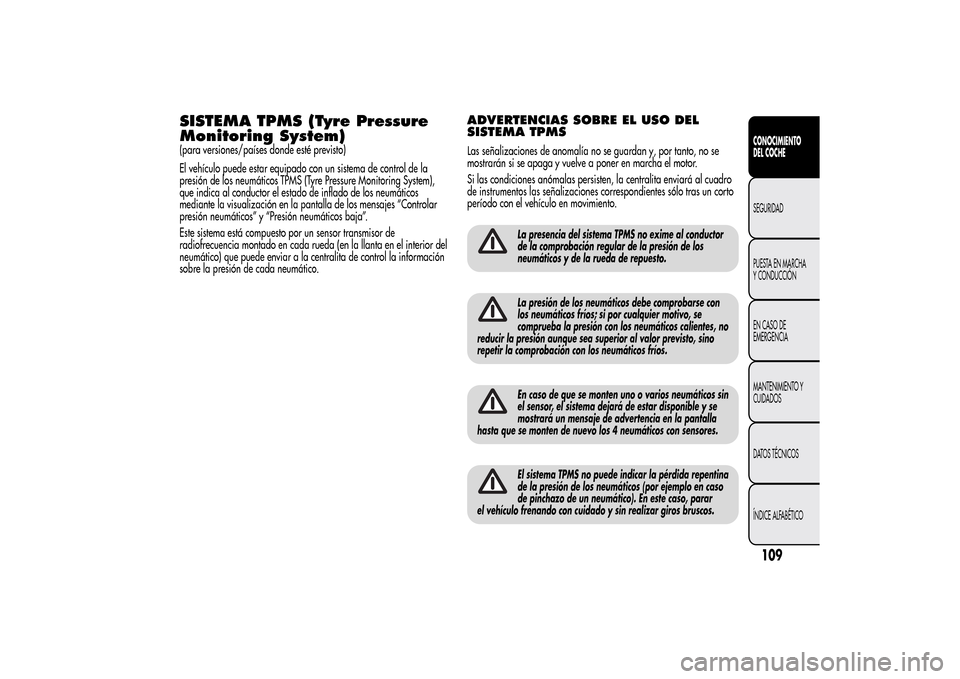

SISTEMA TPMS (Tyre Pressure
Monitoring System)(para versiones/países donde esté previsto)
El vehículo puede estar equipado con un sistema de control de la
presión de los neumáticos TPMS (Tyre Pressure Monitoring System),
que indica al conductor el estado de inflado de los neumáticos
mediante la visualización en la pantalla de los mensajes “Controlar
presión neumáticos” y “Presión neumáticos baja”.
Este sistema está compuesto por un sensor transmisor de
radiofrecuencia montado en cada rueda (en la llanta en el interior del
neumático) que puede enviar a la centralita de control la información
sobre la presión de cada neumático.
ADVERTENCIAS SOBRE EL USO DEL
SISTEMA TPMSLas señalizaciones de anomalía no se guardan y, por tanto, no se
mostrarán si se apaga y vuelve a poner en marcha el motor.
Si las condiciones anómalas persisten, la centralita enviará al cuadro
de instrumentos las señalizaciones correspondientes sólo tras un corto
período con el vehículo en movimiento.
La presencia del sistema TPMS no exime al conductor
de la comprobación regular de la presión de los
neumáticos y de la rueda de repuesto.La presión de los neumáticos debe comprobarse con
los neumáticos fríos; si por cualquier motivo, se
comprueba la presión con los neumáticos calientes, no
reducir la presión aunque sea superior al valor previsto, sino
repetir la comprobación con los neumáticos fríos.En caso de que se monten uno o varios neumáticos sin
el sensor, el sistema dejará de estar disponible y se
mostrará un mensaje de advertencia en la pantalla
hasta que se monten de nuevo los 4 neumáticos con sensores.El sistema TPMS no puede indicar la pérdida repentina
de la presión de los neumáticos (por ejemplo en caso
de pinchazo de un neumático). En este caso, parar
el vehículo frenando con cuidado y sin realizar giros bruscos.
109CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

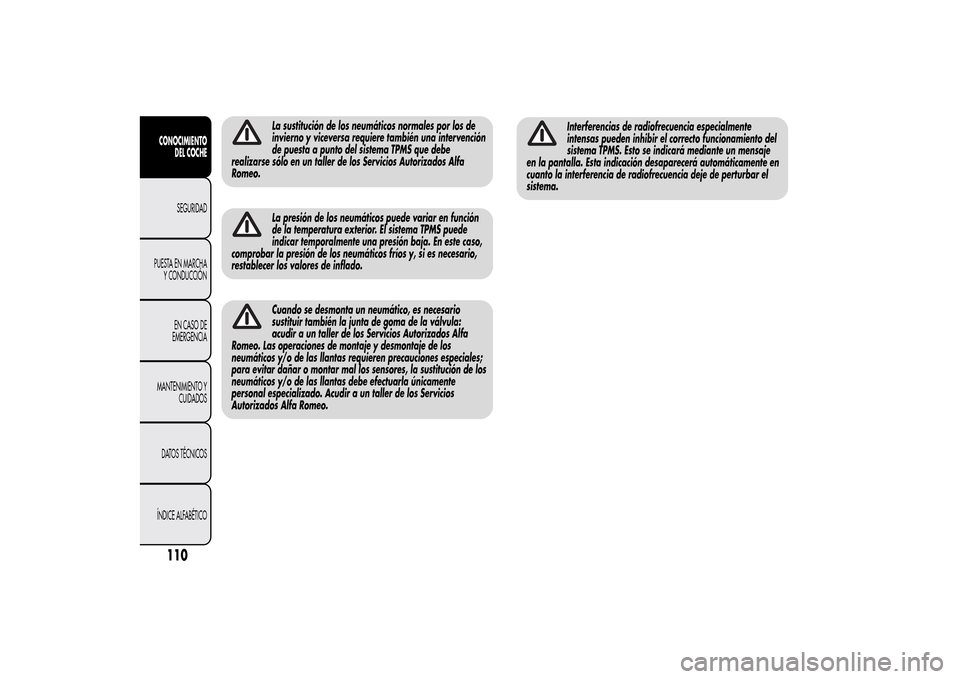

La sustitución de los neumáticos normales por los de
invierno y viceversa requiere también una intervención
de puesta a punto del sistema TPMS que debe
realizarse sólo en un taller de los Servicios Autorizados Alfa
Romeo.La presión de los neumáticos puede variar en función
de la temperatura exterior. El sistema TPMS puede
indicar temporalmente una presión baja. En este caso,
comprobar la presión de los neumáticos fríos y, si es necesario,
restablecer los valores de inflado.Cuando se desmonta un neumático, es necesario
sustituir también la junta de goma de la válvula:
acudir a un taller de los Servicios Autorizados Alfa
Romeo. Las operaciones de montaje y desmontaje de los
neumáticos y/o de las llantas requieren precauciones especiales;
para evitar dañar o montar mal los sensores, la sustitución de los
neumáticos y/o de las llantas debe efectuarla únicamente
personal especializado. Acudir a un taller de los Servicios
Autorizados Alfa Romeo.
Interferencias de radiofrecuencia especialmente
intensas pueden inhibir el correcto funcionamiento del
sistema TPMS. Esto se indicará mediante un mensaje
en la pantalla. Esta indicación desaparecerá automáticamente en
cuanto la interferencia de radiofrecuencia deje de perturbar el
sistema.
110CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

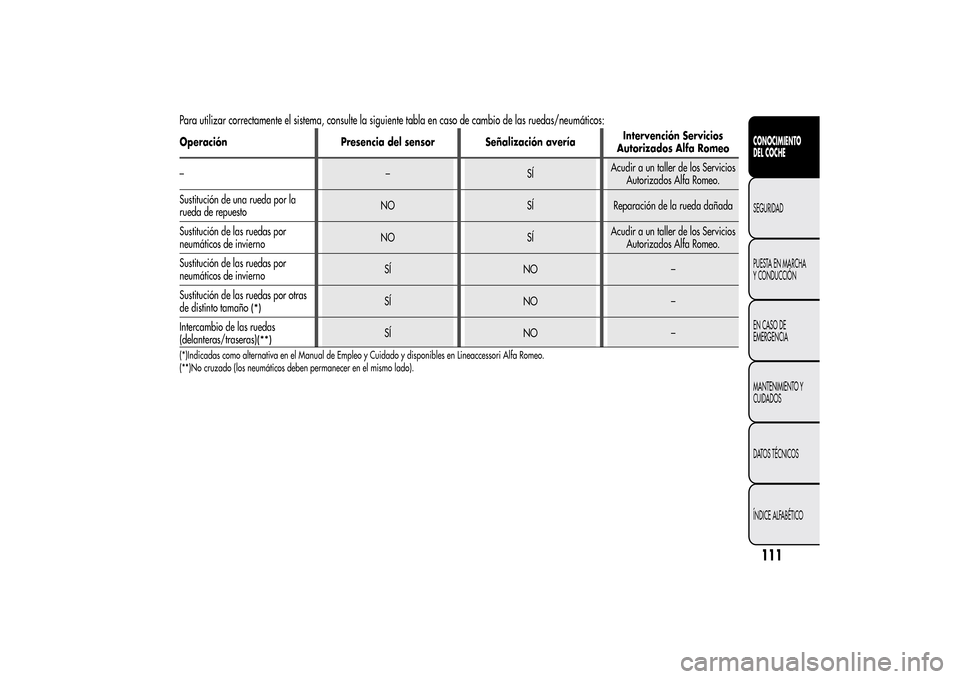

Para utilizar correctamente el sistema, consulte la siguiente tabla en caso de cambio de las ruedas/neumáticos:Operación Presencia del sensor Señalización averíaIntervención Servicios
Autorizados Alfa Romeo
––SÍAcudir a un taller de los Servicios
Autorizados Alfa Romeo.
Sustitución de una rueda por la
rueda de repuestoNO SÍ Reparación de la rueda dañada
Sustitución de las ruedas por
neumáticos de inviernoNO SÍAcudir a un taller de los Servicios
Autorizados Alfa Romeo.
Sustitución de las ruedas por
neumáticos de inviernoSÍ NO –
Sustitución de las ruedas por otras
de distinto tamaño
(*)
SÍ NO –
Intercambio de las ruedas
(delanteras/traseras)
(**)
SÍ NO –
(*)Indicadas como alternativa en el Manual de Empleo y Cuidado y disponibles en Lineaccessori Alfa Romeo.
(**)No cruzado (los neumáticos deben permanecer en el mismo lado).
111CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

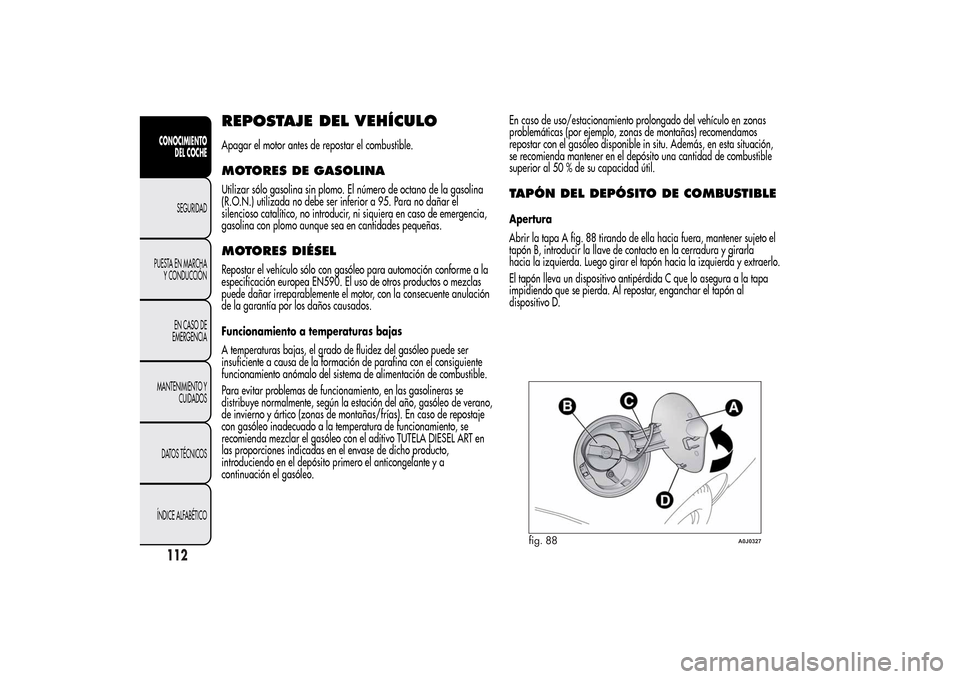

REPOSTAJE DEL VEHÍCULOApagar el motor antes de repostar el combustible.MOTORES DE GASOLINAUtilizar sólo gasolina sin plomo. El número de octano de la gasolina
(R.O.N.) utilizada no debe ser inferior a 95. Para no dañar el
silencioso catalítico, no introducir, ni siquiera en caso de emergencia,
gasolina con plomo aunque sea en cantidades pequeñas.MOTORES DIÉSELRepostar el vehículo sólo con gasóleo para automoción conforme a la
especificación europea EN590. El uso de otros productos o mezclas
puede dañar irreparablemente el motor, con la consecuente anulación
de la garantía por los daños causados.
Funcionamiento a temperaturas bajas
A temperaturas bajas, el grado de fluidez del gasóleo puede ser
insuficiente a causa de la formación de parafina con el consiguiente
funcionamiento anómalo del sistema de alimentación de combustible.
Para evitar problemas de funcionamiento, en las gasolineras se
distribuye normalmente, según la estación del año, gasóleo de verano,
de invierno y ártico (zonas de montañas/frías). En caso de repostaje
con gasóleo inadecuado a la temperatura de funcionamiento, se
recomienda mezclar el gasóleo con el aditivo TUTELA DIESEL ART en
las proporciones indicadas en el envase de dicho producto,
introduciendo en el depósito primero el anticongelante y a
continuación el gasóleo.En caso de uso/estacionamiento prolongado del vehículo en zonas
problemáticas (por ejemplo, zonas de montañas) recomendamos
repostar con el gasóleo disponible in situ. Además, en esta situación,
se recomienda mantener en el depósito una cantidad de combustible
superior al 50 % de su capacidad útil.
TAPÓN DEL DEPÓSITO DE COMBUSTIBLEApertura
Abrir la tapa A fig. 88 tirando de ella hacia fuera, mantener sujeto el
tapón B, introducir la llave de contacto en la cerradura y girarla
hacia la izquierda. Luego girar el tapón hacia la izquierda y extraerlo.
El tapón lleva un dispositivo antipérdida C que lo asegura a la tapa
impidiendo que se pierda. Al repostar, enganchar el tapón al
dispositivo D.
fig. 88
A0J0327
112CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

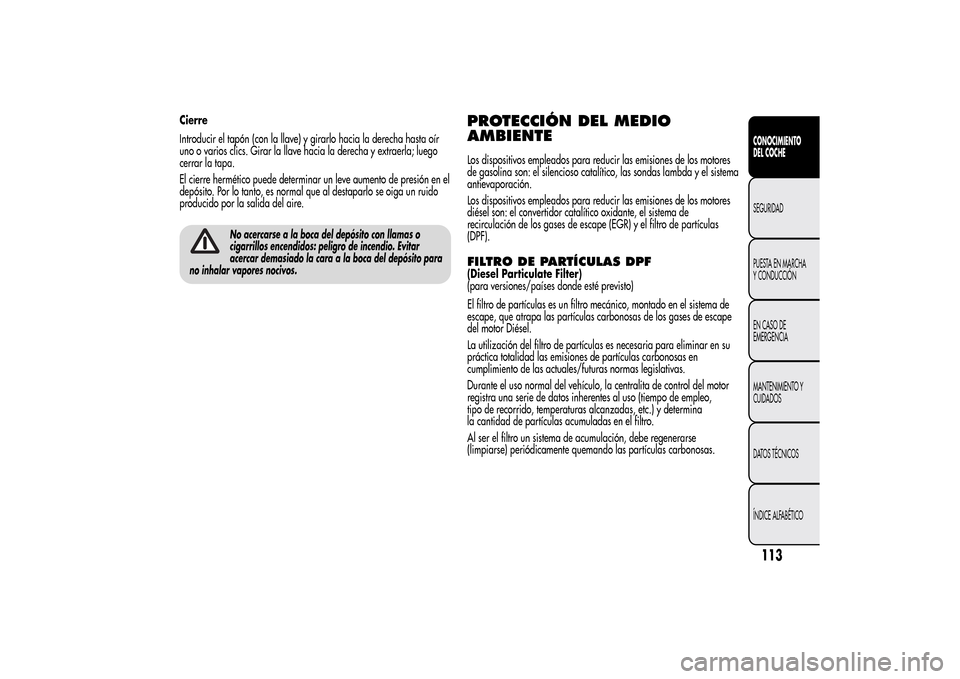

Cierre
Introducir el tapón (con la llave) y girarlo hacia la derecha hasta oír
uno o varios clics. Girar la llave hacia la derecha y extraerla; luego
cerrar la tapa.
El cierre hermético puede determinar un leve aumento de presión en el
depósito. Por lo tanto, es normal que al destaparlo se oiga un ruido
producido por la salida del aire.
No acercarse a la boca del depósito con llamas o
cigarrillos encendidos: peligro de incendio. Evitar
acercar demasiado la cara a la boca del depósito para
no inhalar vapores nocivos.
PROTECCIÓN DEL MEDIO
AMBIENTELos dispositivos empleados para reducir las emisiones de los motores
de gasolina son: el silencioso catalítico, las sondas lambda y el sistema
antievaporación.
Los dispositivos empleados para reducir las emisiones de los motores
diésel son: el convertidor catalítico oxidante, el sistema de
recirculación de los gases de escape (EGR) y el filtro de partículas
(DPF).FILTRO DE PARTÍCULAS DPF(Diesel Particulate Filter)
(para versiones/países donde esté previsto)
El filtro de partículas es un filtro mecánico, montado en el sistema de
escape, que atrapa las partículas carbonosas de los gases de escape
del motor Diésel.
La utilización del filtro de partículas es necesaria para eliminar en su
práctica totalidad las emisiones de partículas carbonosas en
cumplimiento de las actuales/futuras normas legislativas.
Durante el uso normal del vehículo, la centralita de control del motor
registra una serie de datos inherentes al uso (tiempo de empleo,
tipo de recorrido, temperaturas alcanzadas, etc.) y determina
la cantidad de partículas acumuladas en el filtro.
Al ser el filtro un sistema de acumulación, debe regenerarse
(limpiarse) periódicamente quemando las partículas carbonosas.
113CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

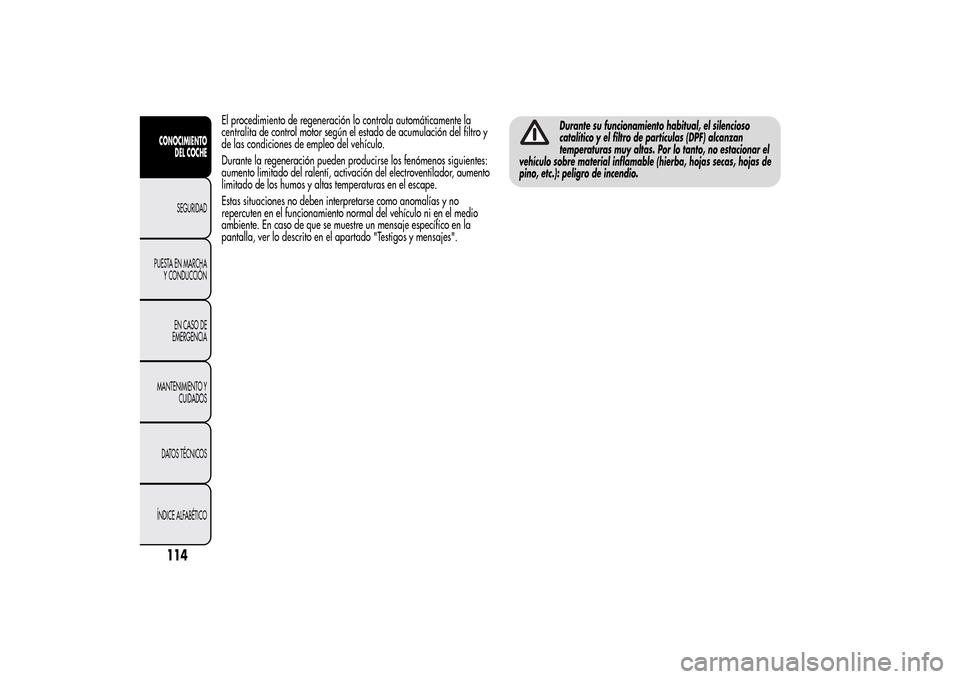

El procedimiento de regeneración lo controla automáticamente la
centralita de control motor según el estado de acumulación del filtro y
de las condiciones de empleo del vehículo.
Durante la regeneración pueden producirse los fenómenos siguientes:
aumento limitado del ralentí, activación del electroventilador, aumento
limitado de los humos y altas temperaturas en el escape.
Estas situaciones no deben interpretarse como anomalías y no
repercuten en el funcionamiento normal del vehículo ni en el medio
ambiente. En caso de que se muestre un mensaje específico en la
pantalla, ver lo descrito en el apartado "Testigos y mensajes".
Durante su funcionamiento habitual, el silencioso
catalítico y el filtro de partículas (DPF) alcanzan
temperaturas muy altas. Por lo tanto, no estacionar el
vehículo sobre material inflamable (hierba, hojas secas, hojas de
pino, etc.): peligro de incendio.
114CONOCIMIENTO
DEL COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

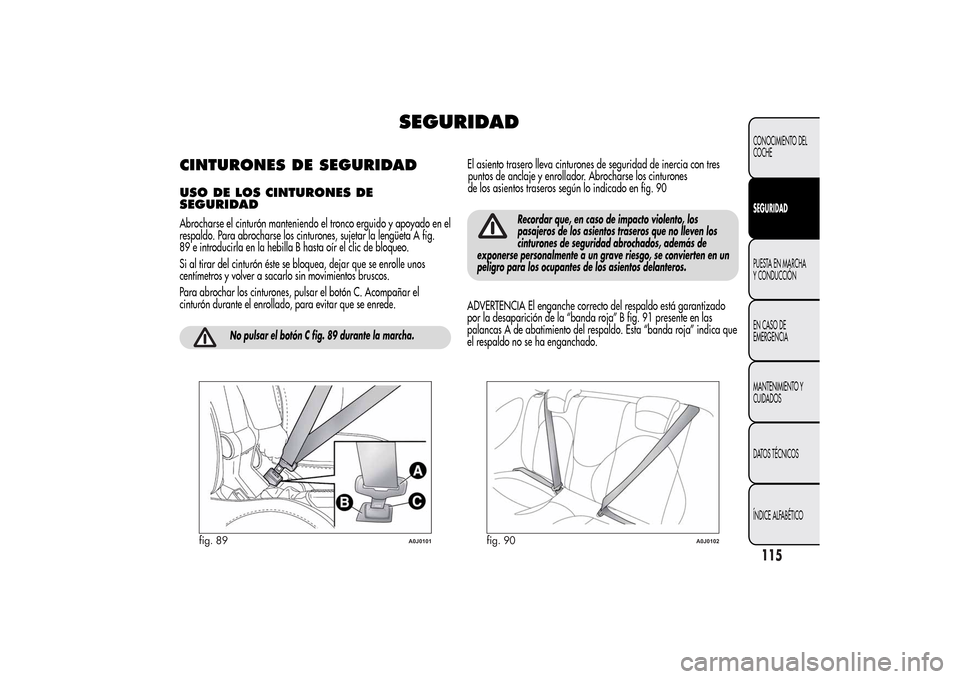

SEGURIDAD
CINTURONES DE SEGURIDADUSO DE LOS CINTURONES DE
SEGURIDADAbrocharse el cinturón manteniendo el tronco erguido y apoyado en el
respaldo. Para abrocharse los cinturones, sujetar la lengüeta A fig.
89 e introducirla en la hebilla B hasta oír el clic de bloqueo.
Si al tirar del cinturón éste se bloquea, dejar que se enrolle unos
centímetros y volver a sacarlo sin movimientos bruscos.
Para abrochar los cinturones, pulsar el botón C. Acompañar el
cinturón durante el enrollado, para evitar que se enrede.
No pulsar el botón C fig. 89 durante la marcha.
El asiento trasero lleva cinturones de seguridad de inercia con tres
puntos de anclaje y enrollador. Abrocharse los cinturones
de los asientos traseros según lo indicado en fig. 90
Recordar que, en caso de impacto violento, los
pasajeros de los asientos traseros que no lleven los
cinturones de seguridad abrochados, además de
exponerse personalmente a un grave riesgo, se convierten en un
peligro para los ocupantes de los asientos delanteros.
ADVERTENCIA El enganche correcto del respaldo está garantizado
por la desaparición de la “banda roja” B fig. 91 presente en las
palancas A de abatimiento del respaldo. Esta “banda roja” indica que
el respaldo no se ha enganchado.
fig. 89
A0J0101
fig. 90
A0J0102
115CONOCIMIENTO DEL
COCHESEGURIDADPUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

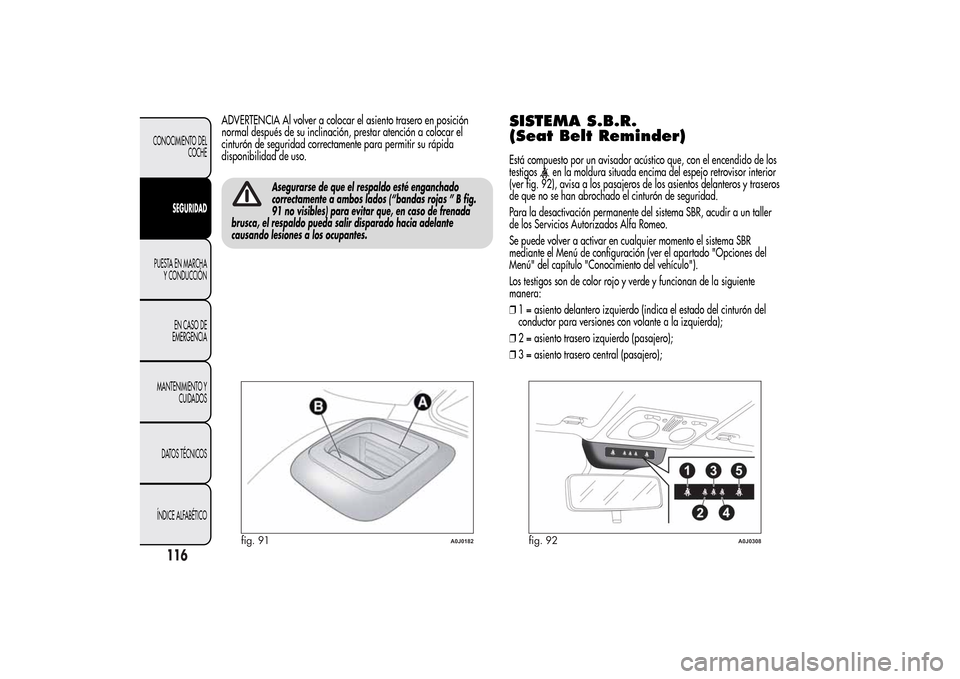

ADVERTENCIA Al volver a colocar el asiento trasero en posición
normal después de su inclinación, prestar atención a colocar el
cinturón de seguridad correctamente para permitir su rápida
disponibilidad de uso.
Asegurarse de que el respaldo esté enganchado
correctamente a ambos lados (“bandas rojas ” B fig.
91 no visibles) para evitar que, en caso de frenada
brusca, el respaldo pueda salir disparado hacia adelante
causando lesiones a los ocupantes.
SISTEMA S.B.R.
(Seat Belt Reminder)Está compuesto por un avisador acústico que, con el encendido de los
testigos
en la moldura situada encima del espejo retrovisor interior
(ver fig. 92), avisa a los pasajeros de los asientos delanteros y traseros
de que no se han abrochado el cinturón de seguridad.
Para la desactivación permanente del sistema SBR, acudir a un taller
de los Servicios Autorizados Alfa Romeo.
Se puede volver a activar en cualquier momento el sistema SBR
mediante el Menú de configuración (ver el apartado "Opciones del
Menú" del capítulo "Conocimiento del vehículo").
Los testigos son de color rojo y verde y funcionan de la siguiente
manera:
❒1 = asiento delantero izquierdo (indica el estado del cinturón del
conductor para versiones con volante a la izquierda);
❒2 = asiento trasero izquierdo (pasajero);
❒3 = asiento trasero central (pasajero);
fig. 91
A0J0182
fig. 92
A0J0308
116
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO
