Alfa Romeo MiTo 2016 Betriebsanleitung (in German)

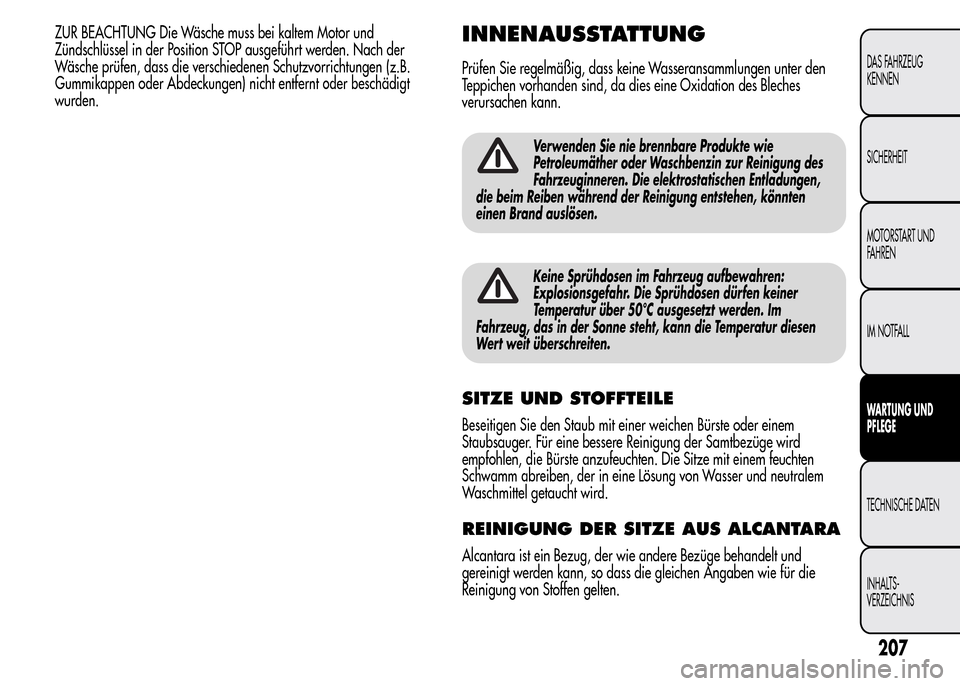

ZUR BEACHTUNG Die Wäsche muss bei kaltem Motor und
Zündschlüssel in der Position STOP ausgeführt werden. Nach der
Wäsche prüfen, dass die verschiedenen Schutzvorrichtungen (z.B.
Gummikappen oder Abdeckungen) nicht entfernt oder beschädigt
wurden.INNENAUSSTATTUNG
Prüfen Sie regelmäßig, dass keine Wasseransammlungen unter den
Teppichen vorhanden sind, da dies eine Oxidation des Bleches
verursachen kann.
Verwenden Sie nie brennbare Produkte wie
Petroleumäther oder Waschbenzin zur Reinigung des
Fahrzeuginneren. Die elektrostatischen Entladungen,
die beim Reiben während der Reinigung entstehen, könnten
einen Brand auslösen.
Keine Sprühdosen im Fahrzeug aufbewahren:
Explosionsgefahr. Die Sprühdosen dürfen keiner
Temperatur über 50°C ausgesetzt werden. Im
Fahrzeug, das in der Sonne steht, kann die Temperatur diesen
Wert weit überschreiten.
SITZE UND STOFFTEILE
Beseitigen Sie den Staub mit einer weichen Bürste oder einem
Staubsauger. Für eine bessere Reinigung der Samtbezüge wird
empfohlen, die Bürste anzufeuchten. Die Sitze mit einem feuchten
Schwamm abreiben, der in eine Lösung von Wasser und neutralem
Waschmittel getaucht wird.
REINIGUNG DER SITZE AUS ALCANTARA
Alcantara ist ein Bezug, der wie andere Bezüge behandelt und
gereinigt werden kann, so dass die gleichen Angaben wie für die
Reinigung von Stoffen gelten.
207
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

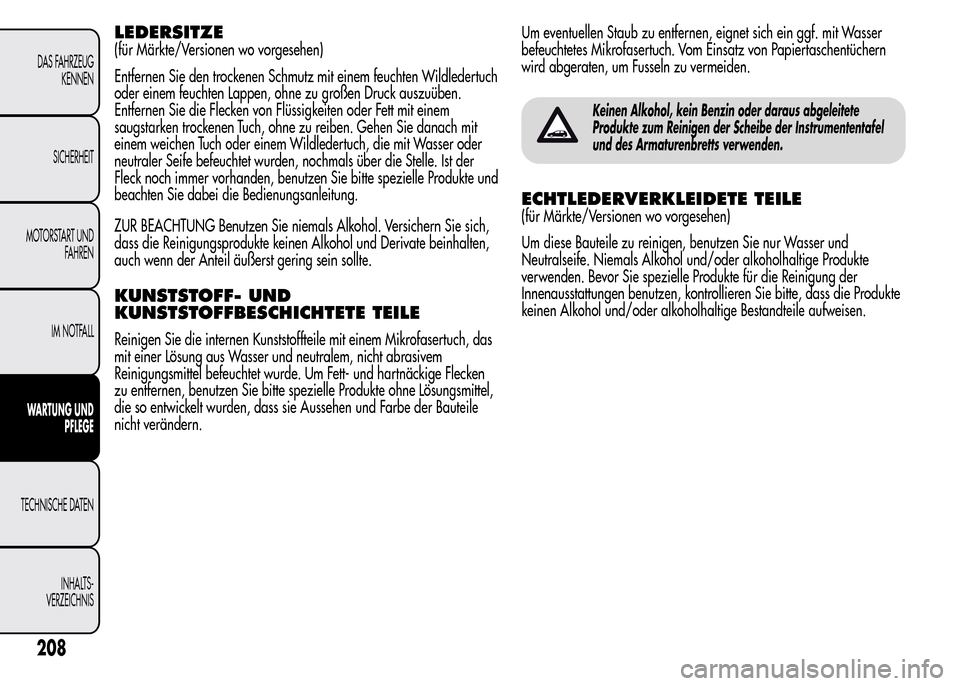

LEDERSITZE
(für Märkte/Versionen wo vorgesehen)
Entfernen Sie den trockenen Schmutz mit einem feuchten Wildledertuch
oder einem feuchten Lappen, ohne zu großen Druck auszuüben.
Entfernen Sie die Flecken von Flüssigkeiten oder Fett mit einem
saugstarken trockenen Tuch, ohne zu reiben. Gehen Sie danach mit
einem weichen Tuch oder einem Wildledertuch, die mit Wasser oder
neutraler Seife befeuchtet wurden, nochmals über die Stelle. Ist der
Fleck noch immer vorhanden, benutzen Sie bitte spezielle Produkte und
beachten Sie dabei die Bedienungsanleitung.
ZUR BEACHTUNG Benutzen Sie niemals Alkohol. Versichern Sie sich,
dass die Reinigungsprodukte keinen Alkohol und Derivate beinhalten,
auch wenn der Anteil äußerst gering sein sollte.
KUNSTSTOFF- UND
KUNSTSTOFFBESCHICHTETE TEILE
Reinigen Sie die internen Kunststoffteile mit einem Mikrofasertuch, das
mit einer Lösung aus Wasser und neutralem, nicht abrasivem
Reinigungsmittel befeuchtet wurde. Um Fett- und hartnäckige Flecken
zu entfernen, benutzen Sie bitte spezielle Produkte ohne Lösungsmittel,
die so entwickelt wurden, dass sie Aussehen und Farbe der Bauteile
nicht verändern.Um eventuellen Staub zu entfernen, eignet sich ein ggf. mit Wasser
befeuchtetes Mikrofasertuch. Vom Einsatz von Papiertaschentüchern
wird abgeraten, um Fusseln zu vermeiden.
Keinen Alkohol, kein Benzin oder daraus abgeleitete
Produkte zum Reinigen der Scheibe der Instrumententafel
und des Armaturenbretts verwenden.
ECHTLEDERVERKLEIDETE TEILE
(für Märkte/Versionen wo vorgesehen)
Um diese Bauteile zu reinigen, benutzen Sie nur Wasser und
Neutralseife. Niemals Alkohol und/oder alkoholhaltige Produkte
verwenden. Bevor Sie spezielle Produkte für die Reinigung der
Innenausstattungen benutzen, kontrollieren Sie bitte, dass die Produkte
keinen Alkohol und/oder alkoholhaltige Bestandteile aufweisen.
208
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

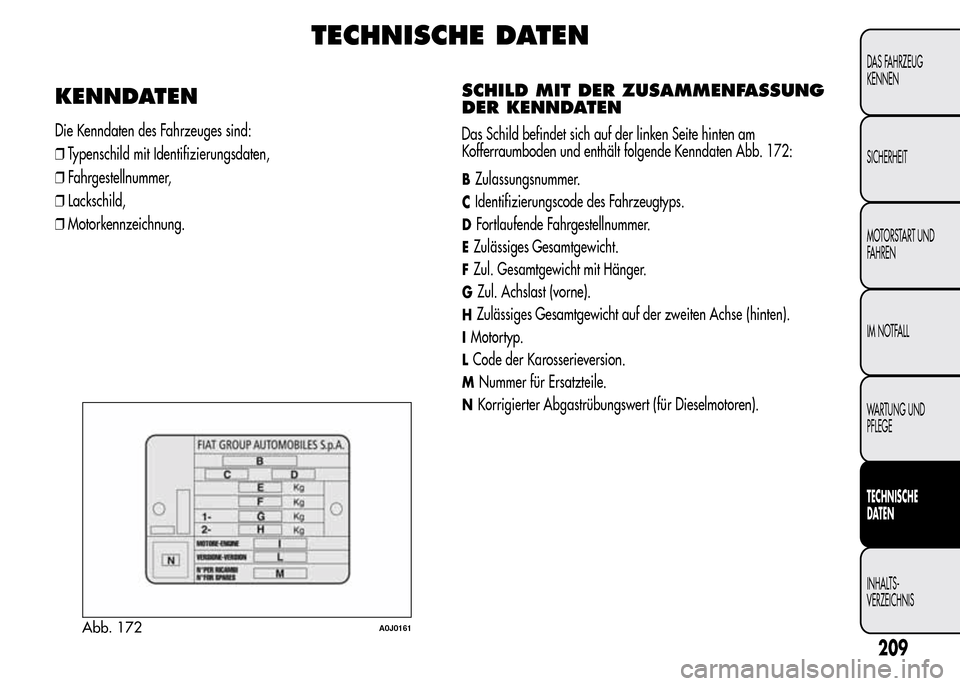

TECHNISCHE DATEN
KENNDATEN
Die Kenndaten des Fahrzeuges sind:
❒Typenschild mit Identifizierungsdaten,
❒Fahrgestellnummer,
❒Lackschild,
❒Motorkennzeichnung.
SCHILD MIT DER ZUSAMMENFASSUNG
DER KENNDATEN
Das Schild befindet sich auf der linken Seite hinten am
Kofferraumboden und enthält folgende Kenndaten Abb. 172:
BZulassungsnummer.
CIdentifizierungscode des Fahrzeugtyps.
DFortlaufende Fahrgestellnummer.
EZulässiges Gesamtgewicht.
FZul. Gesamtgewicht mit Hänger.
GZul. Achslast (vorne).
HZulässiges Gesamtgewicht auf der zweiten Achse (hinten).
IMotortyp.
LCode der Karosserieversion.
MNummer für Ersatzteile.
NKorrigierter Abgastrübungswert (für Dieselmotoren).
Abb. 172A0J0161
209
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

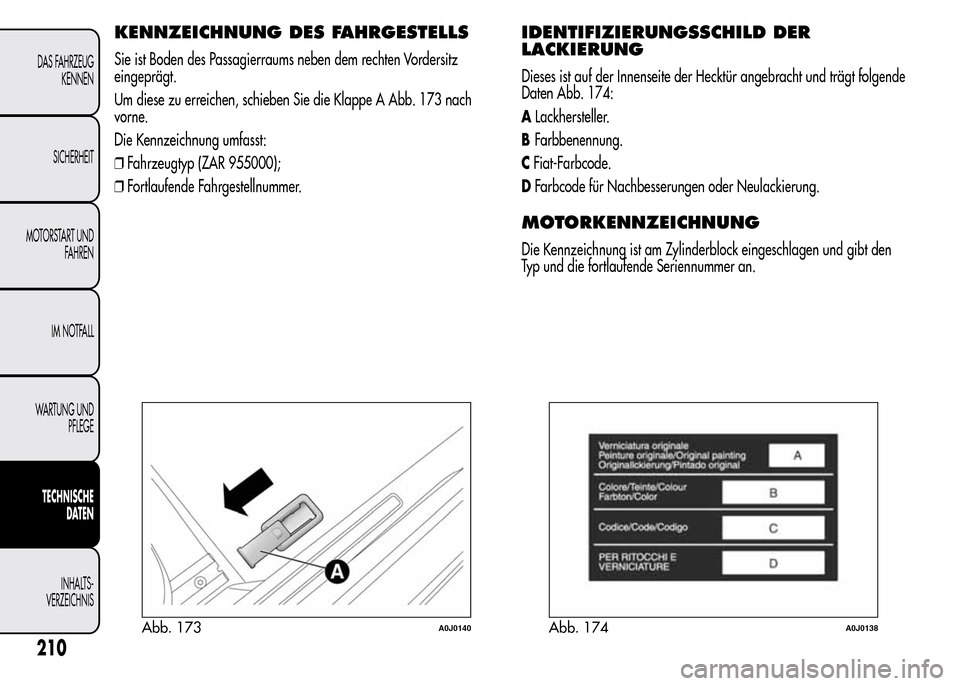

KENNZEICHNUNG DES FAHRGESTELLS
Sie ist Boden des Passagierraums neben dem rechten Vordersitz
eingeprägt.
Um diese zu erreichen, schieben Sie die Klappe A Abb. 173 nach
vorne.
Die Kennzeichnung umfasst:
❒Fahrzeugtyp (ZAR 955000);
❒Fortlaufende Fahrgestellnummer.
IDENTIFIZIERUNGSSCHILD DER
LACKIERUNG
Dieses ist auf der Innenseite der Hecktür angebracht und trägt folgende
Daten Abb. 174:
ALackhersteller.
BFarbbenennung.
CFiat-Farbcode.
DFarbcode für Nachbesserungen oder Neulackierung.
MOTORKENNZEICHNUNG
Die Kennzeichnung ist am Zylinderblock eingeschlagen und gibt den
Typ und die fortlaufende Seriennummer an.
Abb. 173A0J0140Abb. 174A0J0138
210
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

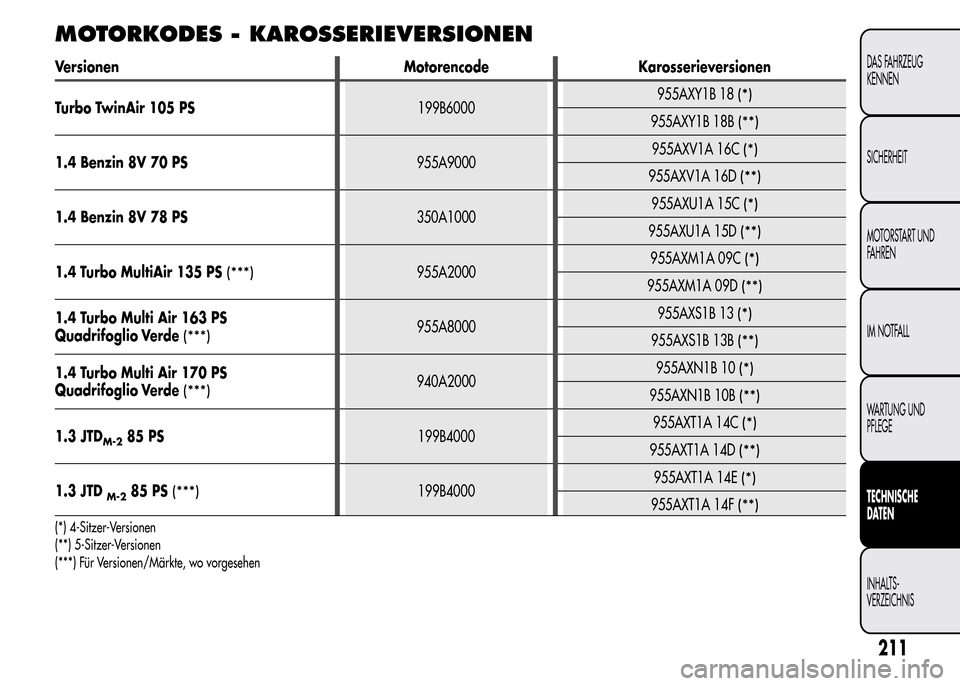

MOTORKODES - KAROSSERIEVERSIONEN
Versionen Motorencode Karosserieversionen
Turbo TwinAir 105 PS199B6000955AXY1B 18
(*)
955AXY1B 18B(**)
1.4 Benzin 8V 70 PS955A9000955AXV1A 16C(*)
955AXV1A 16D(**)
1.4 Benzin 8V 78 PS350A1000955AXU1A 15C(*)
955AXU1A 15D(**)
1.4 Turbo MultiAir 135 PS(***)955A2000955AXM1A 09C(*)
955AXM1A 09D(**)
1.4 Turbo Multi Air 163 PS
Quadrifoglio Verde
(***)955A8000955AXS1B 13(*)
955AXS1B 13B(**)
1.4 Turbo Multi Air 170 PS
Quadrifoglio Verde
(***)940A2000955AXN1B 10(*)
955AXN1B 10B(**)
1.3 JTDM-285 PS199B4000955AXT1A 14C(*)
955AXT1A 14D(**)
1.3 JTDM-285 PS(***)199B4000955AXT1A 14E(*)
955AXT1A 14F(**)
(*) 4-Sitzer-Versionen
(**) 5-Sitzer-Versionen
(***) Für Versionen/Märkte, wo vorgesehen
211
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

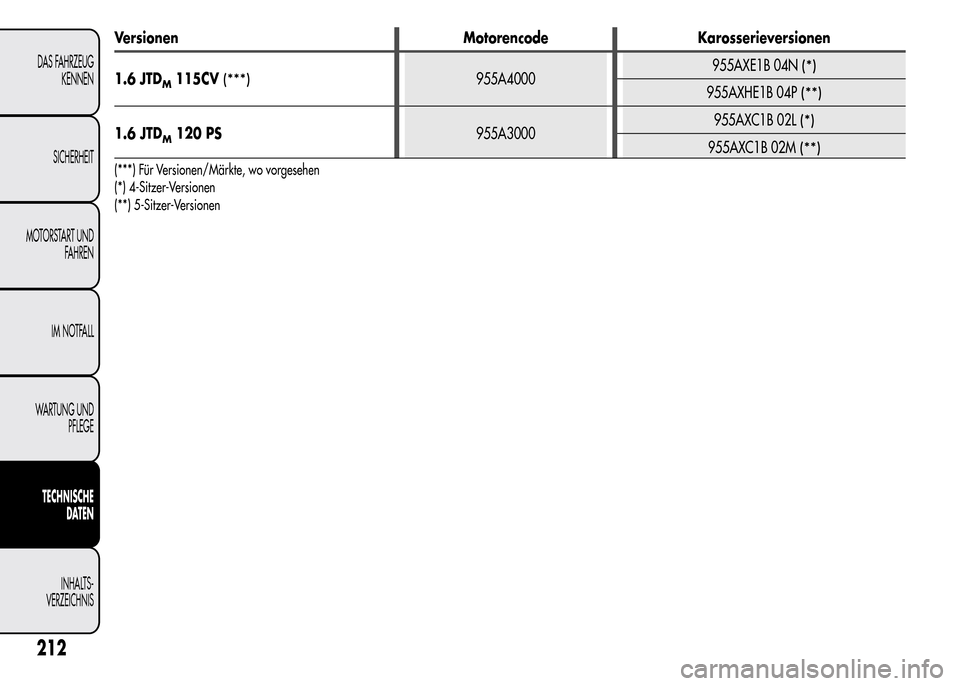

Versionen Motorencode Karosserieversionen
1.6 JTD
M115CV(***)955A4000955AXE1B 04N(*)
955AXHE1B 04P(**)
1.6 JTDM120 PS955A3000955AXC1B 02L(*)
955AXC1B 02M(**)
(***) Für Versionen/Märkte, wo vorgesehen
(*) 4-Sitzer-Versionen
(**) 5-Sitzer-Versionen
212
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

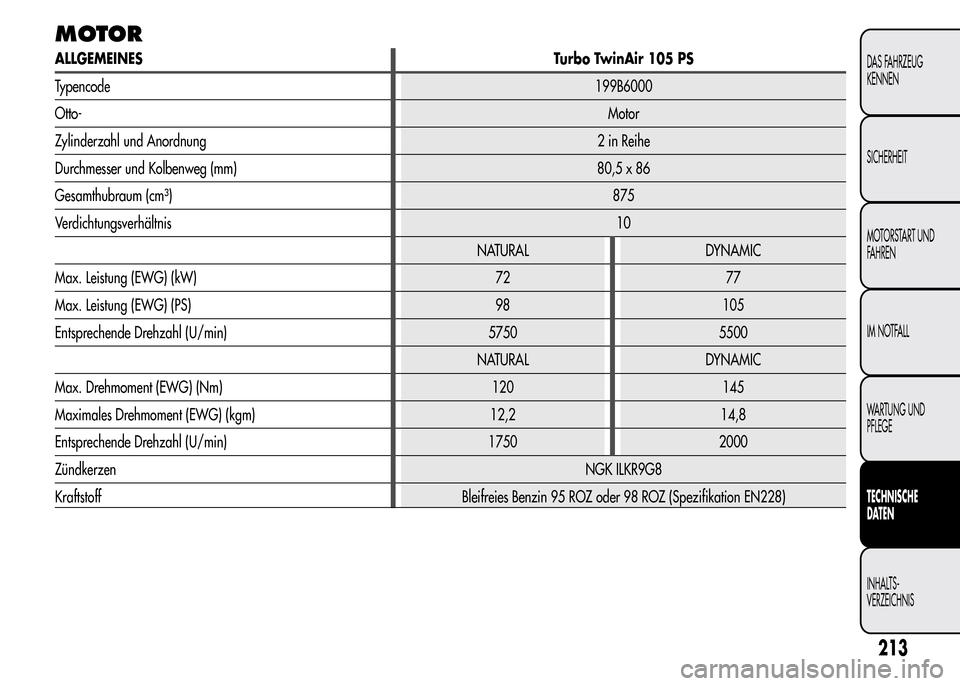

MOTOR
ALLGEMEINESTurbo TwinAir 105 PS
Typencode199B6000
Otto-Motor
Zylinderzahl und Anordnung 2 in Reihe
Durchmesser und Kolbenweg (mm) 80,5 x 86
Gesamthubraum (cm³)875
Verdichtungsverhältnis10
NATURAL DYNAMIC
Max. Leistung (EWG) (kW) 72 77
Max. Leistung (EWG) (PS) 98 105
Entsprechende Drehzahl (U/min) 5750 5500
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 120 145
Maximales Drehmoment (EWG) (kgm) 12,2 14,8
Entsprechende Drehzahl (U/min) 1750 2000
ZündkerzenNGK ILKR9G8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
213
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

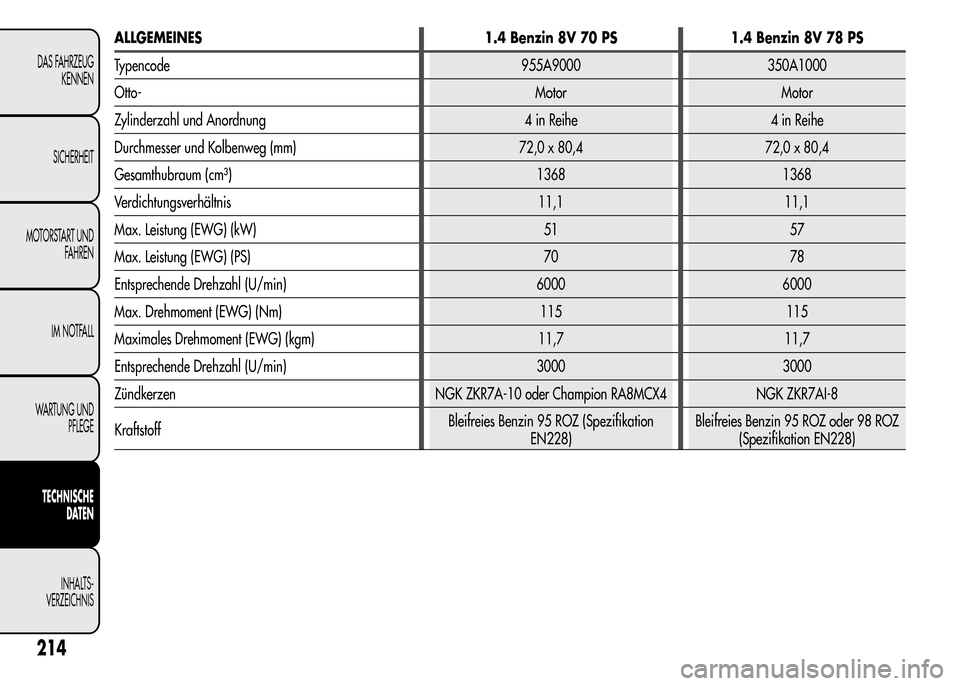

ALLGEMEINES 1.4 Benzin 8V 70 PS 1.4 Benzin 8V 78 PS
Typencode 955A9000 350A1000
Otto- Motor Motor
Zylinderzahl und Anordnung 4 in Reihe 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4 72,0 x 80,4
Gesamthubraum (cm³) 1368 1368
Verdichtungsverhältnis 11,1 11,1
Max. Leistung (EWG) (kW) 51 57
Max. Leistung (EWG) (PS) 70 78
Entsprechende Drehzahl (U/min) 6000 6000
Max. Drehmoment (EWG) (Nm) 115 115
Maximales Drehmoment (EWG) (kgm) 11,7 11,7
Entsprechende Drehzahl (U/min) 3000 3000
Zündkerzen NGK ZKR7A-10 oder Champion RA8MCX4 NGK ZKR7AI-8
KraftstoffBleifreies Benzin 95 ROZ (Spezifikation
EN228)Bleifreies Benzin 95 ROZ oder 98 ROZ
(Spezifikation EN228)
214
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

ALLGEMEINES 1.4 Turbo Multi Air 135 PS(*)
Typencode955A2000
Otto-Motor
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4
Gesamthubraum (cm³)1368
Verdichtungsverhältnis9,8
Max. Leistung (EWG) (kW)99
Max. Leistung (EWG) (PS)135
Entsprechende Drehzahl (U/min) 5500
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 190 206
Maximales Drehmoment (EWG) (kgm) 19,3 21
Entsprechende Drehzahl (U/min) 4250 1750
ZündkerzenNGK IKR9F8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
215
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

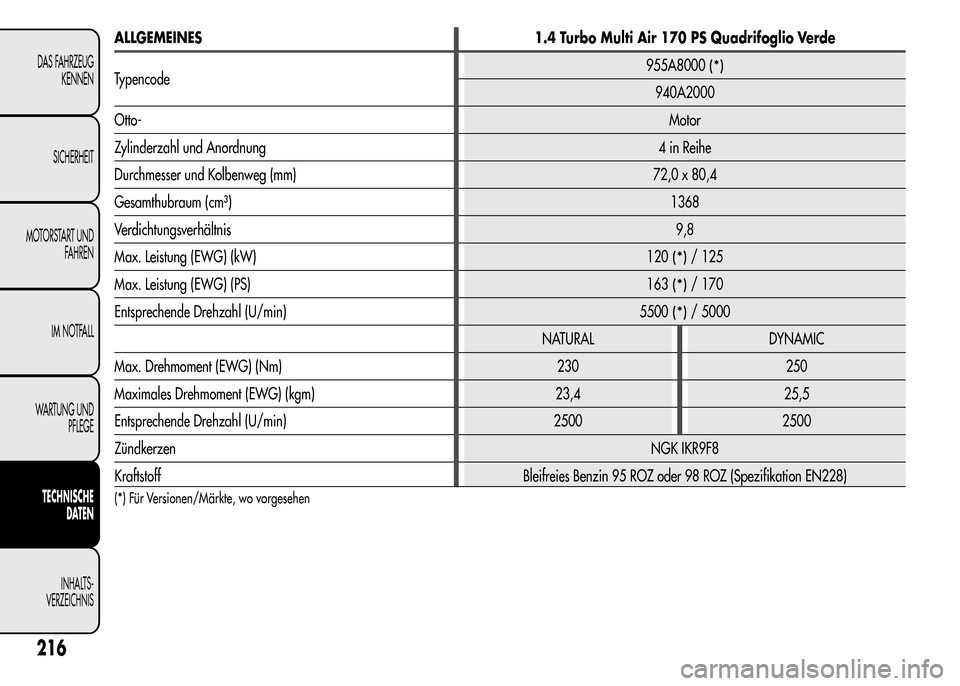

ALLGEMEINES 1.4 Turbo Multi Air 170 PS Quadrifoglio Verde
Typencode955A8000
(*)
940A2000
Otto-Motor
Zylinderzahl und Anordnung 4 in Reihe
Durchmesser und Kolbenweg (mm) 72,0 x 80,4
Gesamthubraum (cm³)1368
Verdichtungsverhältnis9,8
Max. Leistung (EWG) (kW) 120
(*)/ 125
Max. Leistung (EWG) (PS) 163
(*)/ 170
Entsprechende Drehzahl (U/min) 5500
(*)/ 5000
NATURAL DYNAMIC
Max. Drehmoment (EWG) (Nm) 230 250
Maximales Drehmoment (EWG) (kgm) 23,4 25,5
Entsprechende Drehzahl (U/min) 2500 2500
ZündkerzenNGK IKR9F8
Kraftstoff Bleifreies Benzin 95 ROZ oder 98 ROZ (Spezifikation EN228)
(*) Für Versionen/Märkte, wo vorgesehen
