AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-1


Charge air system with
turbocharger

Turbocharger, removing and installing

      Observe rules for cleanliness   Page 21
-8 .

Notes:

Turbochargers must be replac

Page 2 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-2


Note:
Plug lower section of intake line.  - Disconnect hose -1-.
- Disconnect hose -2-.
-  Unbolt upper section of intake line -3-.

-  Remove lower section of intake line -arrow-.

Page 3 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-3


-  Push back heat insulation hose in direction of arrow.
-  Disconnect vacuum hose -1-.
-  Unbolt bracket -2- with gearbox oil lines.
-  Disconnect line -3-.
-  Disconnect pressure hose

Page 4 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-4


-  Disconnect hose -arrow- from cylinder head.

Installing
Notes:
When installing turbocharger, ensure that O-ring for oil return is not
damaged.  -  Remove turbocharger -arrows-

Page 5 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-5

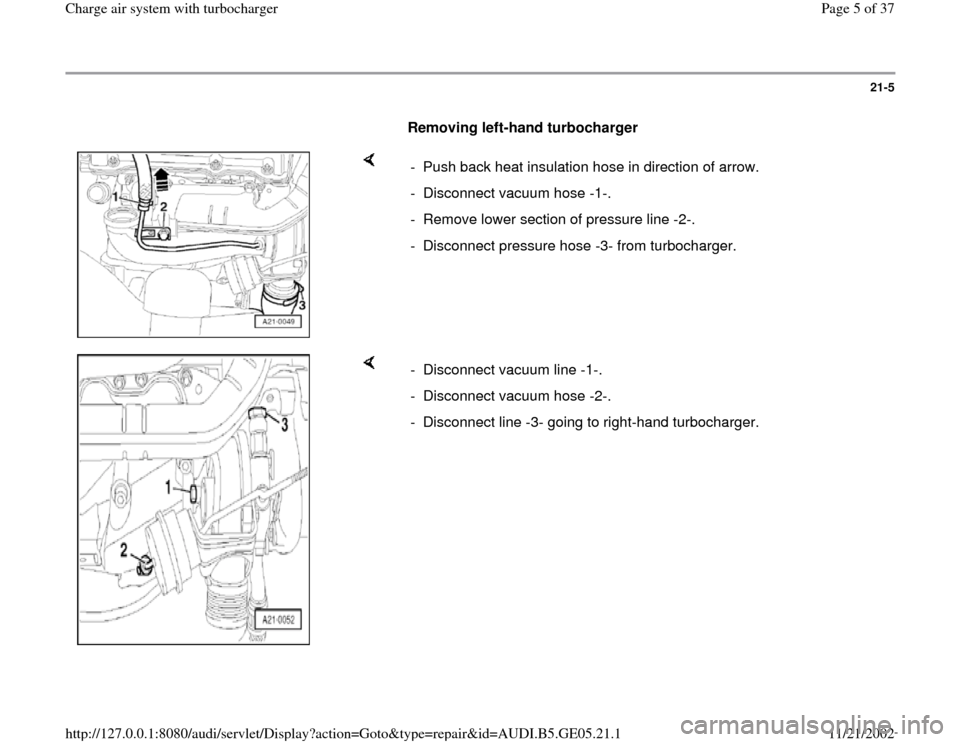

Removing left-hand turbocharger

-  Push back heat insulation hose in direction of arrow.
-  Disconnect vacuum hose -1-.
-  Remove lower section of pressure line -2-.
-  Disconnect

Page 6 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-6


Installing
Notes:
When installing turbocharger, be sure that o-ring at connection flange for
oil return is not damaged.  -  Disconnect oil return line -1-.
- Disconnect water line -2-

Page 7 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-7

Tightening torque

Bolted mountings      Tightening
torque
Turbocharger      20 Nm
Intake line to cylinder head   10 Nm
Heat shield to turbocharger      10 Nm
Exhaust manif

Page 8 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-8

Rules for cleanliness

      When working on the exhaust gas turbocharger,
pay careful attention to the following 5 rules:

Thoroughly clean all unions and the adjacent
areas bef

Page 9 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-9

Turbocharger and charge pressure
regulating valve, checking


Safety notes
      Note the following points if test equipment has to
be used during a road test:

WARNING!

Page 10 of 37

AUDI A4 1999 B5 / 1.G APB Engine Charge Air System With Turbocharger Workshop Manual 21-10

Requirements for test:

Diagnostic Trouble Code (DTC) memory has
been interrogated

       Repair Manual, 2.7 Liter V6 5V BiTurbo Fuel
Injection & Ignition, Engine Code(s):
