BMW 2 SERIES COUPE 2016 Manual do condutor (in Portuguese)

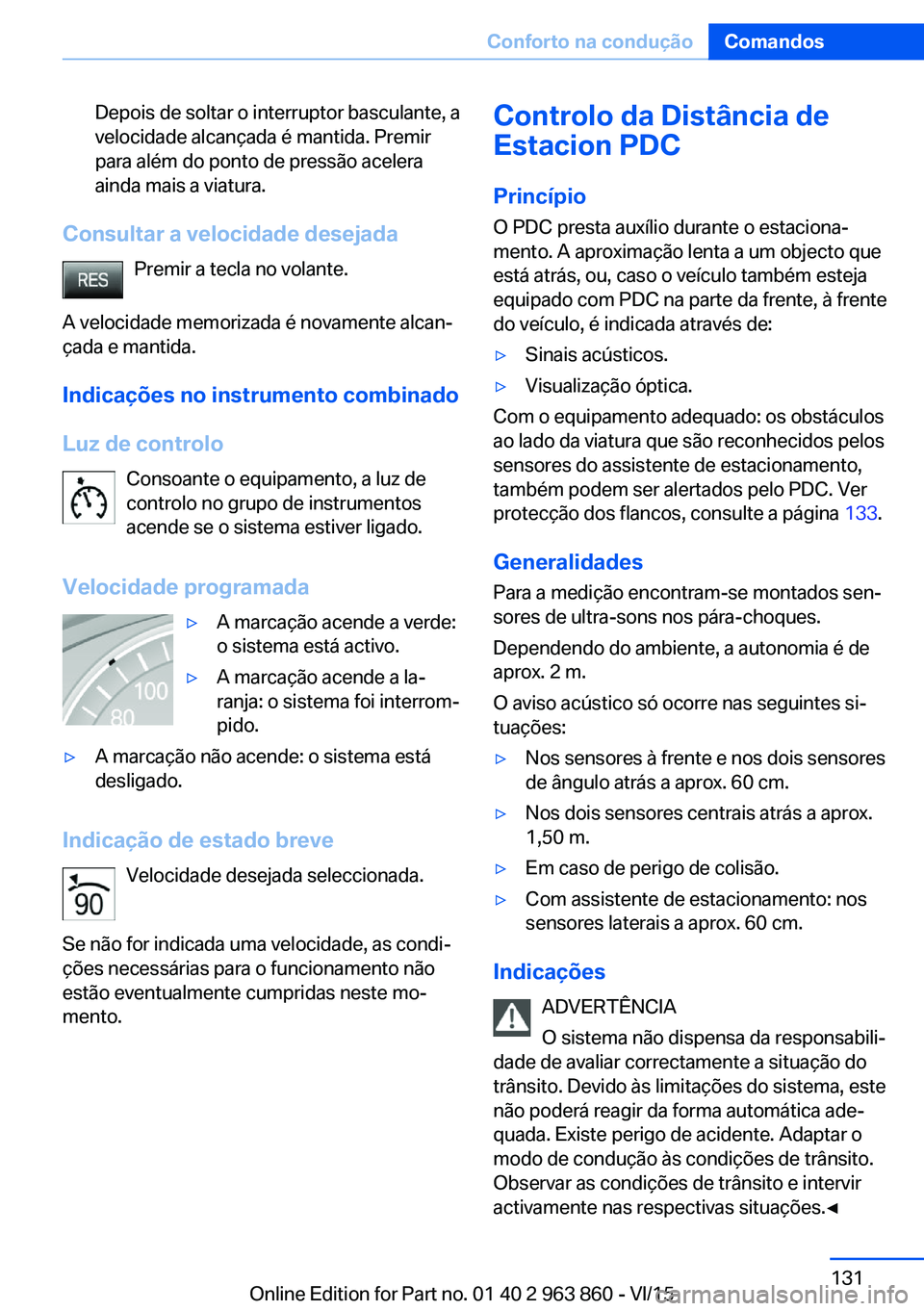

Depois de soltar o interruptor basculante, a
velocidade alcançada é mantida. Premir
para além do ponto de pressão acelera
ainda mais a viatura.
Consultar a velocidade desejada
Premir a tecla no volante.
A velocidade memorizada é novamente alcan‐
çada e mantida.
Indicações no instrumento combinado
Luz de controlo Consoante o equipamento, a luz de
controlo no grupo de instrumentos
acende se o sistema estiver ligado.
Velocidade programada
▷A marcação acende a verde:
o sistema está activo.▷A marcação acende a la‐
ranja: o sistema foi interrom‐
pido.▷A marcação não acende: o sistema está
desligado.
Indicação de estado breve
Velocidade desejada seleccionada.
Se não for indicada uma velocidade, as condi‐
ções necessárias para o funcionamento não estão eventualmente cumpridas neste mo‐
mento.
Controlo da Distância de
Estacion PDC
Princípio O PDC presta auxílio durante o estaciona‐
mento. A aproximação lenta a um objecto que
está atrás, ou, caso o veículo também esteja
equipado com PDC na parte da frente, à frente
do veículo, é indicada através de:▷Sinais acústicos.▷Visualização óptica.
Com o equipamento adequado: os obstáculos
ao lado da viatura que são reconhecidos pelos
sensores do assistente de estacionamento,
também podem ser alertados pelo PDC. Ver
protecção dos flancos, consulte a página 133.
Generalidades
Para a medição encontram-se montados sen‐
sores de ultra-sons nos pára-choques.
Dependendo do ambiente, a autonomia é de
aprox. 2 m.
O aviso acústico só ocorre nas seguintes si‐
tuações:
▷Nos sensores à frente e nos dois sensores
de ângulo atrás a aprox. 60 cm.▷Nos dois sensores centrais atrás a aprox.
1,50 m.▷Em caso de perigo de colisão.▷Com assistente de estacionamento: nos
sensores laterais a aprox. 60 cm.
Indicações
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
Seite 131Conforto na conduçãoComandos131
Online Edition for Part no. 01 40 2 963 860 - VI/15

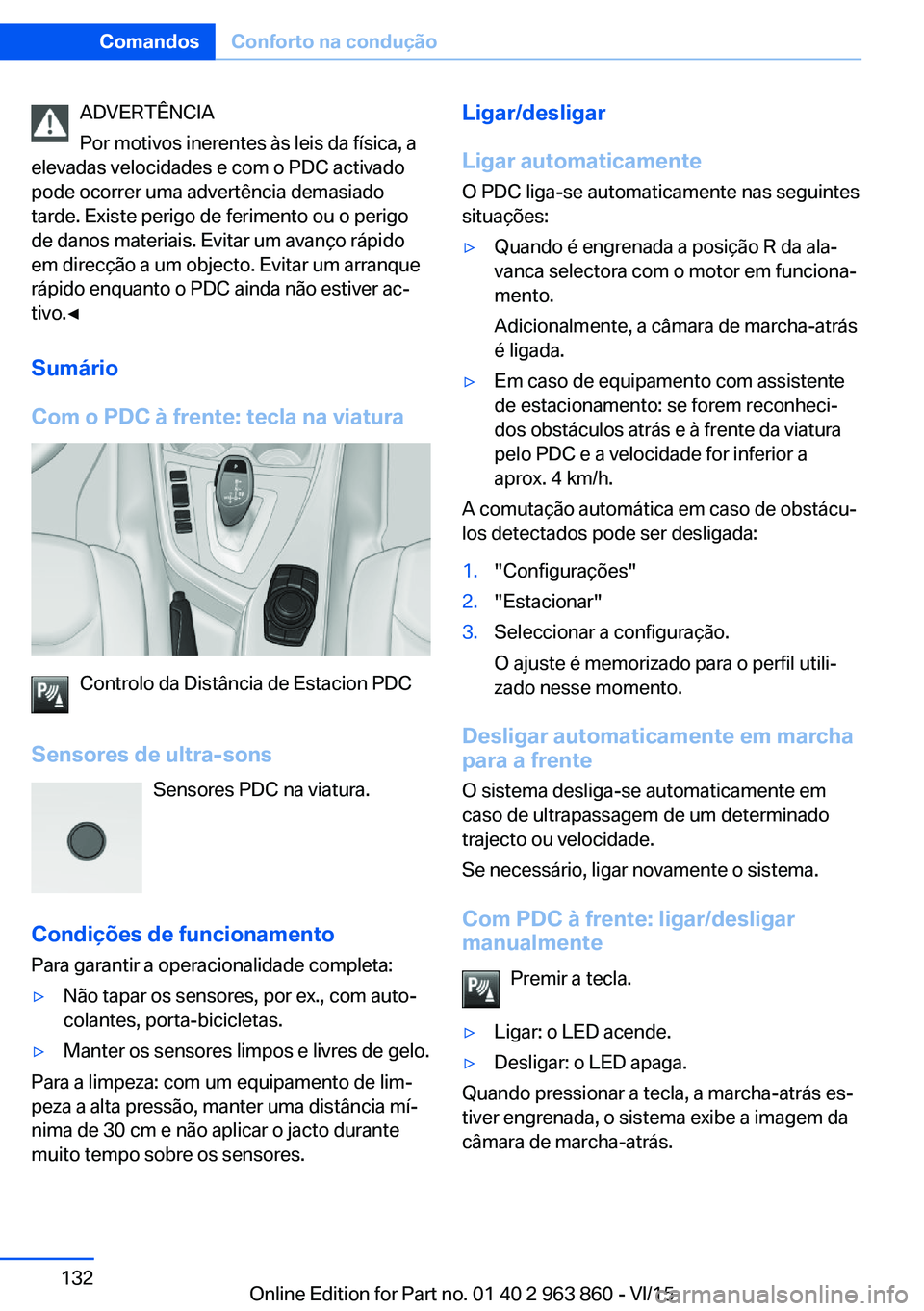

ADVERTÊNCIA
Por motivos inerentes às leis da física, a
elevadas velocidades e com o PDC activado
pode ocorrer uma advertência demasiado
tarde. Existe perigo de ferimento ou o perigo
de danos materiais. Evitar um avanço rápido
em direcção a um objecto. Evitar um arranque
rápido enquanto o PDC ainda não estiver ac‐
tivo.◀
Sumário
Com o PDC à frente: tecla na viatura
Controlo da Distância de Estacion PDC
Sensores de ultra-sons Sensores PDC na viatura.
Condições de funcionamento Para garantir a operacionalidade completa:
▷Não tapar os sensores, por ex., com auto‐
colantes, porta-bicicletas.▷Manter os sensores limpos e livres de gelo.
Para a limpeza: com um equipamento de lim‐
peza a alta pressão, manter uma distância mí‐
nima de 30 cm e não aplicar o jacto durante
muito tempo sobre os sensores.
Ligar/desligar
Ligar automaticamente
O PDC liga-se automaticamente nas seguintes
situações:▷Quando é engrenada a posição R da ala‐
vanca selectora com o motor em funciona‐
mento.
Adicionalmente, a câmara de marcha-atrás
é ligada.▷Em caso de equipamento com assistente
de estacionamento: se forem reconheci‐
dos obstáculos atrás e à frente da viatura
pelo PDC e a velocidade for inferior a
aprox. 4 km/h.
A comutação automática em caso de obstácu‐
los detectados pode ser desligada:
1."Configurações"2."Estacionar"3.Seleccionar a configuração.
O ajuste é memorizado para o perfil utili‐
zado nesse momento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Com PDC à frente: ligar/desligar
manualmente
Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
Quando pressionar a tecla, a marcha-atrás es‐
tiver engrenada, o sistema exibe a imagem da
câmara de marcha-atrás.
Seite 132ComandosConforto na condução132
Online Edition for Part no. 01 40 2 963 860 - VI/15

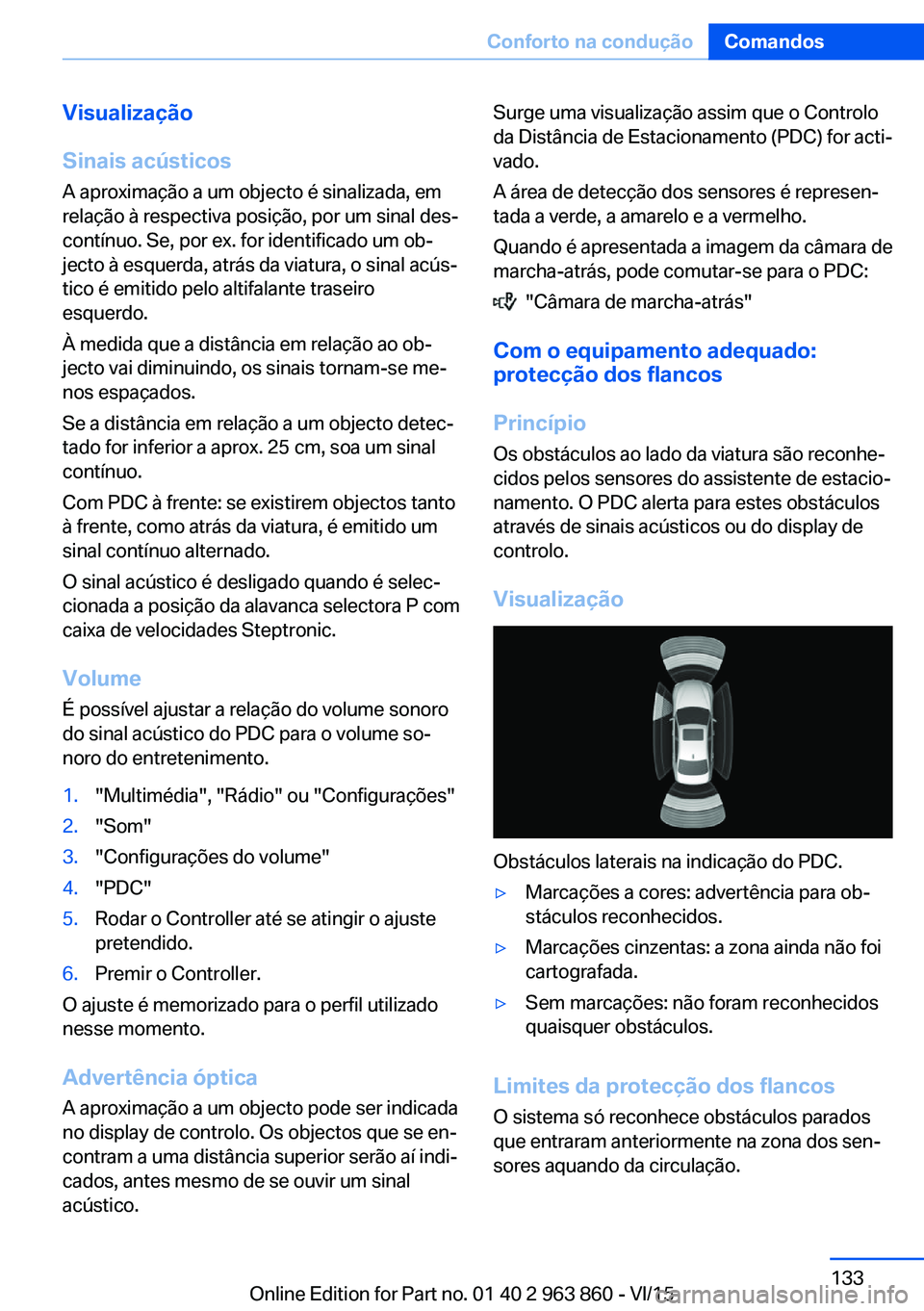

Visualização
Sinais acústicos A aproximação a um objecto é sinalizada, em
relação à respectiva posição, por um sinal des‐
contínuo. Se, por ex. for identificado um ob‐
jecto à esquerda, atrás da viatura, o sinal acús‐
tico é emitido pelo altifalante traseiro
esquerdo.
À medida que a distância em relação ao ob‐
jecto vai diminuindo, os sinais tornam-se me‐
nos espaçados.
Se a distância em relação a um objecto detec‐
tado for inferior a aprox. 25 cm, soa um sinal
contínuo.
Com PDC à frente: se existirem objectos tanto
à frente, como atrás da viatura, é emitido um
sinal contínuo alternado.
O sinal acústico é desligado quando é selec‐
cionada a posição da alavanca selectora P com
caixa de velocidades Steptronic.
Volume
É possível ajustar a relação do volume sonoro
do sinal acústico do PDC para o volume so‐
noro do entretenimento.1."Multimédia", "Rádio" ou "Configurações"2."Som"3."Configurações do volume"4."PDC"5.Rodar o Controller até se atingir o ajuste
pretendido.6.Premir o Controller.
O ajuste é memorizado para o perfil utilizado
nesse momento.
Advertência óptica
A aproximação a um objecto pode ser indicada
no display de controlo. Os objectos que se en‐
contram a uma distância superior serão aí indi‐
cados, antes mesmo de se ouvir um sinal
acústico.
Surge uma visualização assim que o Controlo
da Distância de Estacionamento (PDC) for acti‐
vado.
A área de detecção dos sensores é represen‐
tada a verde, a amarelo e a vermelho.
Quando é apresentada a imagem da câmara de
marcha-atrás, pode comutar-se para o PDC:
"Câmara de marcha-atrás"
Com o equipamento adequado:
protecção dos flancos
Princípio
Os obstáculos ao lado da viatura são reconhe‐
cidos pelos sensores do assistente de estacio‐
namento. O PDC alerta para estes obstáculos
através de sinais acústicos ou do display de
controlo.
Visualização
Obstáculos laterais na indicação do PDC.
▷Marcações a cores: advertência para ob‐
stáculos reconhecidos.▷Marcações cinzentas: a zona ainda não foi
cartografada.▷Sem marcações: não foram reconhecidos
quaisquer obstáculos.
Limites da protecção dos flancos
O sistema só reconhece obstáculos parados
que entraram anteriormente na zona dos sen‐
sores aquando da circulação.
Seite 133Conforto na conduçãoComandos133
Online Edition for Part no. 01 40 2 963 860 - VI/15

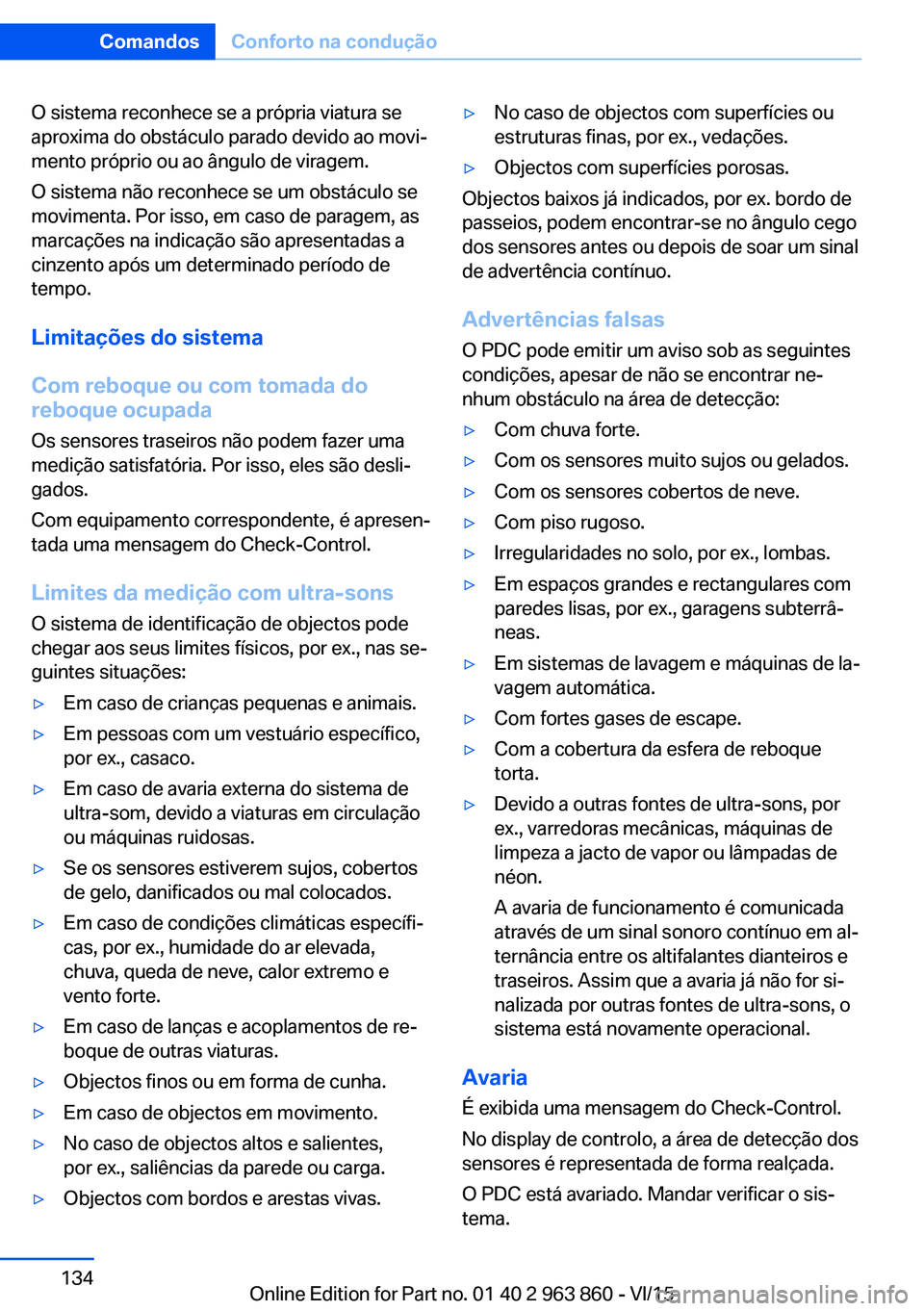

O sistema reconhece se a própria viatura se
aproxima do obstáculo parado devido ao movi‐
mento próprio ou ao ângulo de viragem.
O sistema não reconhece se um obstáculo se
movimenta. Por isso, em caso de paragem, as
marcações na indicação são apresentadas a
cinzento após um determinado período de
tempo.
Limitações do sistema
Com reboque ou com tomada do
reboque ocupada
Os sensores traseiros não podem fazer uma
medição satisfatória. Por isso, eles são desli‐
gados.
Com equipamento correspondente, é apresen‐
tada uma mensagem do Check-Control.
Limites da medição com ultra-sons O sistema de identificação de objectos pode
chegar aos seus limites físicos, por ex., nas se‐
guintes situações:▷Em caso de crianças pequenas e animais.▷Em pessoas com um vestuário específico,
por ex., casaco.▷Em caso de avaria externa do sistema de
ultra-som, devido a viaturas em circulação
ou máquinas ruidosas.▷Se os sensores estiverem sujos, cobertos
de gelo, danificados ou mal colocados.▷Em caso de condições climáticas específi‐
cas, por ex., humidade do ar elevada,
chuva, queda de neve, calor extremo e
vento forte.▷Em caso de lanças e acoplamentos de re‐
boque de outras viaturas.▷Objectos finos ou em forma de cunha.▷Em caso de objectos em movimento.▷No caso de objectos altos e salientes,
por ex., saliências da parede ou carga.▷Objectos com bordos e arestas vivas.▷No caso de objectos com superfícies ou
estruturas finas, por ex., vedações.▷Objectos com superfícies porosas.
Objectos baixos já indicados, por ex. bordo de
passeios, podem encontrar-se no ângulo cego
dos sensores antes ou depois de soar um sinal
de advertência contínuo.
Advertências falsas
O PDC pode emitir um aviso sob as seguintes
condições, apesar de não se encontrar ne‐
nhum obstáculo na área de detecção:
▷Com chuva forte.▷Com os sensores muito sujos ou gelados.▷Com os sensores cobertos de neve.▷Com piso rugoso.▷Irregularidades no solo, por ex., lombas.▷Em espaços grandes e rectangulares com
paredes lisas, por ex., garagens subterrâ‐
neas.▷Em sistemas de lavagem e máquinas de la‐
vagem automática.▷Com fortes gases de escape.▷Com a cobertura da esfera de reboque
torta.▷Devido a outras fontes de ultra-sons, por
ex., varredoras mecânicas, máquinas de
limpeza a jacto de vapor ou lâmpadas de
néon.
A avaria de funcionamento é comunicada
através de um sinal sonoro contínuo em al‐
ternância entre os altifalantes dianteiros e
traseiros. Assim que a avaria já não for si‐
nalizada por outras fontes de ultra-sons, o
sistema está novamente operacional.
Avaria
É exibida uma mensagem do Check-Control.
No display de controlo, a área de detecção dos sensores é representada de forma realçada.
O PDC está avariado. Mandar verificar o sis‐
tema.
Seite 134ComandosConforto na condução134
Online Edition for Part no. 01 40 2 963 860 - VI/15

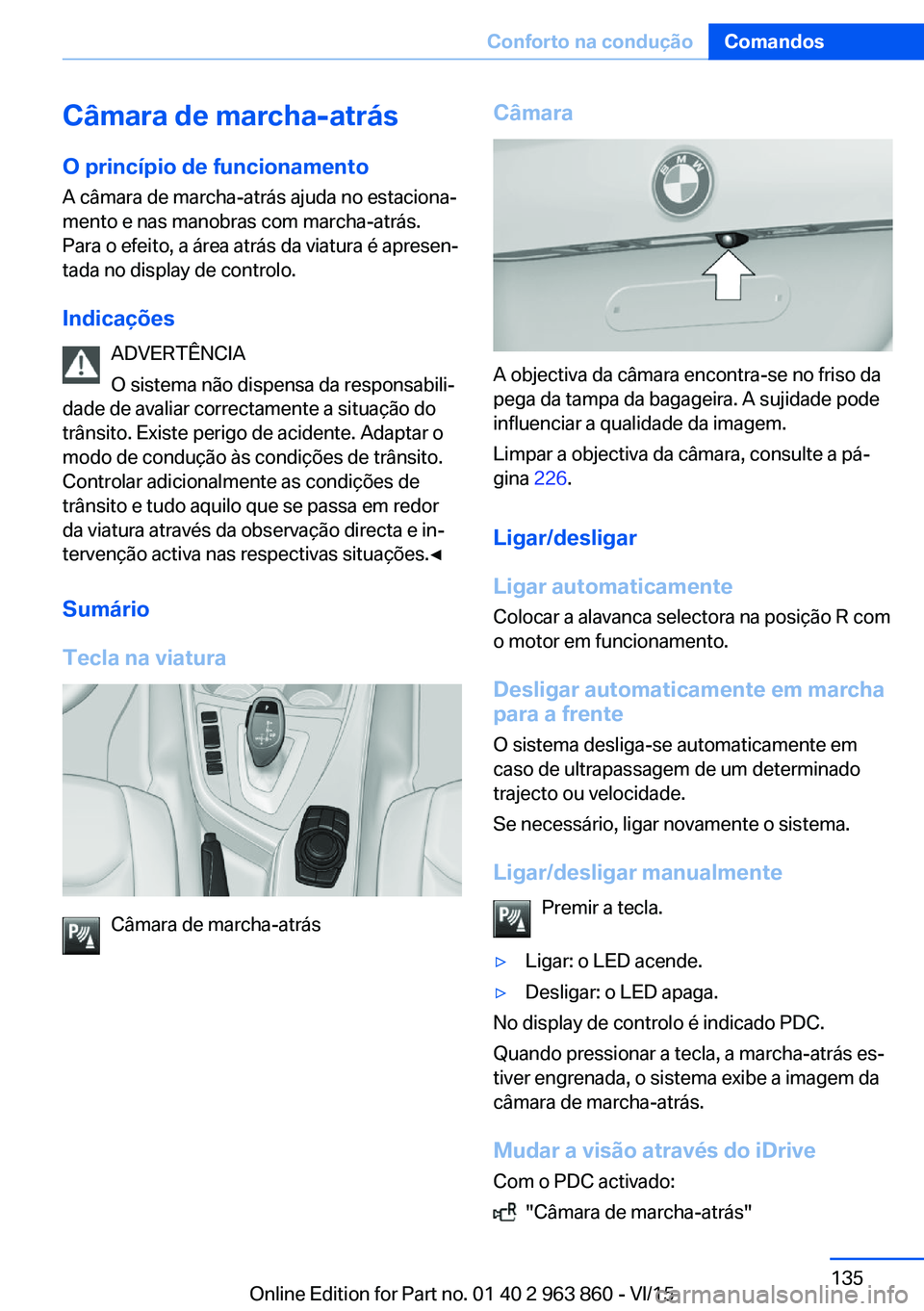

Câmara de marcha-atrás
O princípio de funcionamento A câmara de marcha-atrás ajuda no estaciona‐
mento e nas manobras com marcha-atrás.
Para o efeito, a área atrás da viatura é apresen‐
tada no display de controlo.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa em redor
da viatura através da observação directa e in‐
tervenção activa nas respectivas situações.◀
Sumário
Tecla na viatura
Câmara de marcha-atrás
Câmara
A objectiva da câmara encontra-se no friso da
pega da tampa da bagageira. A sujidade pode
influenciar a qualidade da imagem.
Limpar a objectiva da câmara, consulte a pá‐
gina 226.
Ligar/desligar
Ligar automaticamente
Colocar a alavanca selectora na posição R com
o motor em funcionamento.
Desligar automaticamente em marcha
para a frente
O sistema desliga-se automaticamente em
caso de ultrapassagem de um determinado
trajecto ou velocidade.
Se necessário, ligar novamente o sistema.
Ligar/desligar manualmente Premir a tecla.
▷Ligar: o LED acende.▷Desligar: o LED apaga.
No display de controlo é indicado PDC.
Quando pressionar a tecla, a marcha-atrás es‐
tiver engrenada, o sistema exibe a imagem da
câmara de marcha-atrás.
Mudar a visão através do iDrive Com o PDC activado:
"Câmara de marcha-atrás"
Seite 135Conforto na conduçãoComandos135
Online Edition for Part no. 01 40 2 963 860 - VI/15

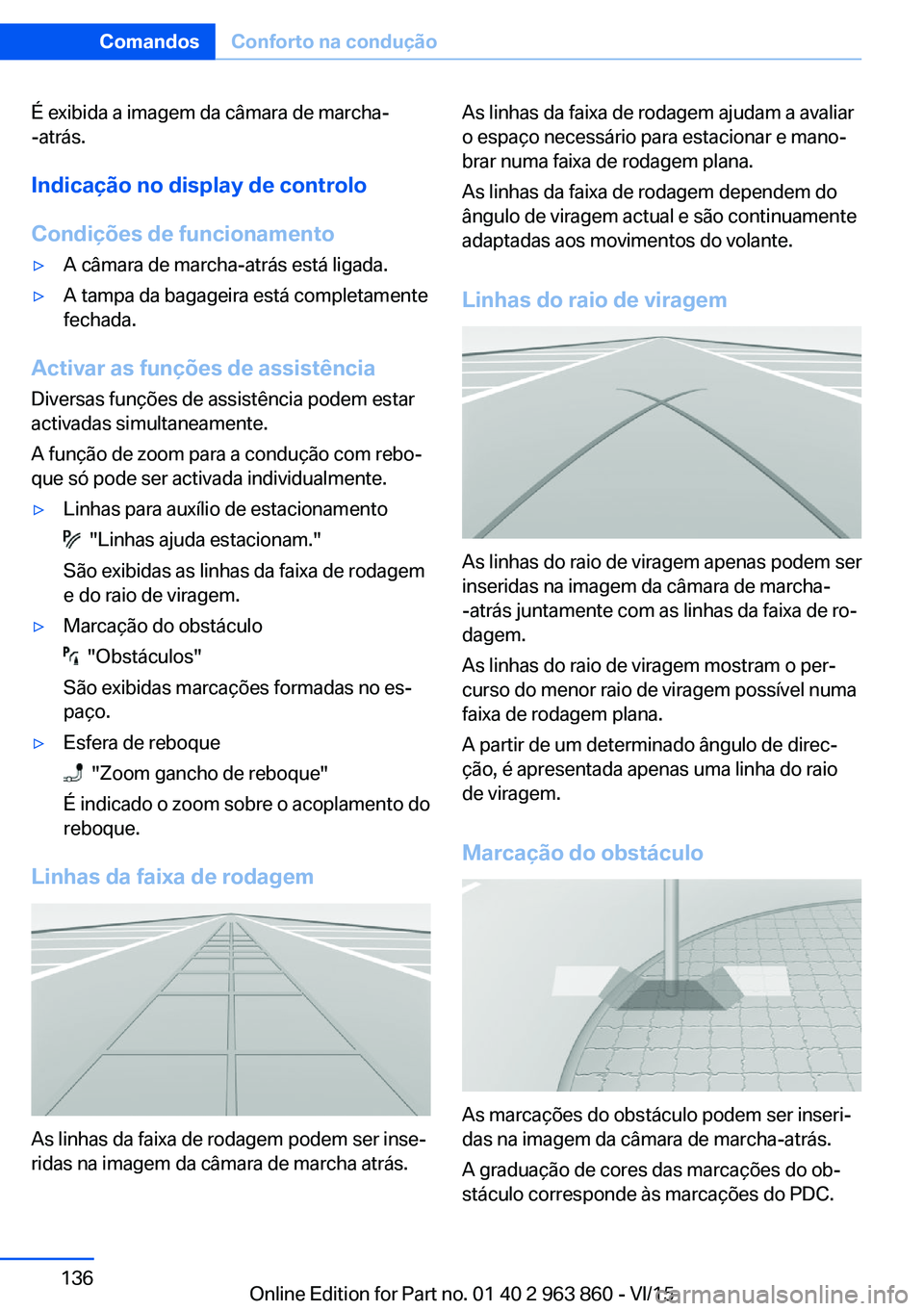

É exibida a imagem da câmara de marcha-
-atrás.
Indicação no display de controlo
Condições de funcionamento▷A câmara de marcha-atrás está ligada.▷A tampa da bagageira está completamente
fechada.
Activar as funções de assistência
Diversas funções de assistência podem estar
activadas simultaneamente.
A função de zoom para a condução com rebo‐
que só pode ser activada individualmente.
▷Linhas para auxílio de estacionamento
"Linhas ajuda estacionam."
São exibidas as linhas da faixa de rodagem
e do raio de viragem.
▷Marcação do obstáculo
"Obstáculos"
São exibidas marcações formadas no es‐
paço.
▷Esfera de reboque
"Zoom gancho de reboque"
É indicado o zoom sobre o acoplamento do
reboque.
Linhas da faixa de rodagem
As linhas da faixa de rodagem podem ser inse‐
ridas na imagem da câmara de marcha atrás.
As linhas da faixa de rodagem ajudam a avaliar
o espaço necessário para estacionar e mano‐
brar numa faixa de rodagem plana.
As linhas da faixa de rodagem dependem do
ângulo de viragem actual e são continuamente
adaptadas aos movimentos do volante.
Linhas do raio de viragem
As linhas do raio de viragem apenas podem ser
inseridas na imagem da câmara de marcha-
-atrás juntamente com as linhas da faixa de ro‐
dagem.
As linhas do raio de viragem mostram o per‐
curso do menor raio de viragem possível numa
faixa de rodagem plana.
A partir de um determinado ângulo de direc‐
ção, é apresentada apenas uma linha do raio
de viragem.
Marcação do obstáculo
As marcações do obstáculo podem ser inseri‐
das na imagem da câmara de marcha-atrás.
A graduação de cores das marcações do ob‐
stáculo corresponde às marcações do PDC.
Seite 136ComandosConforto na condução136
Online Edition for Part no. 01 40 2 963 860 - VI/15

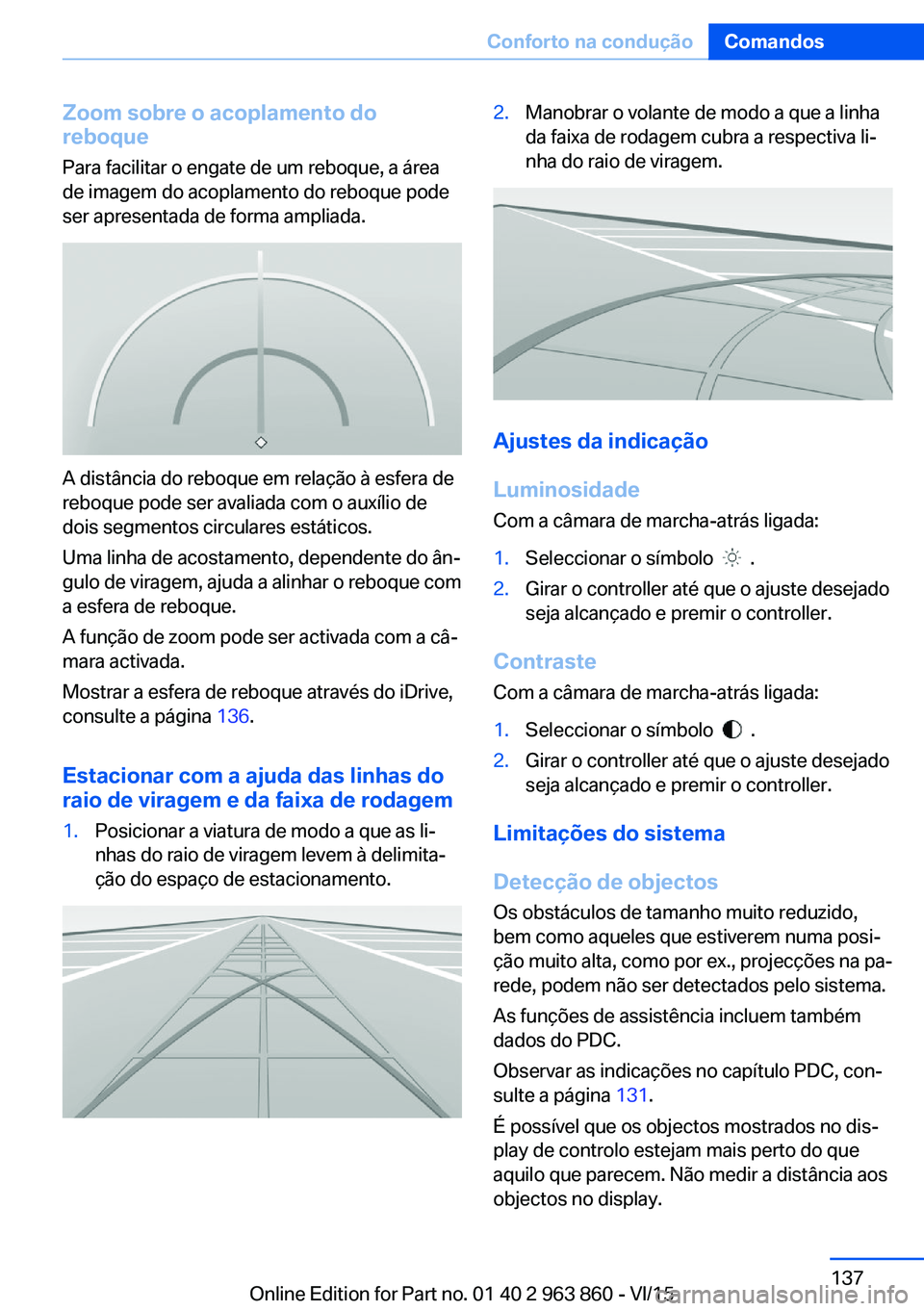

Zoom sobre o acoplamento do
reboque
Para facilitar o engate de um reboque, a área
de imagem do acoplamento do reboque pode
ser apresentada de forma ampliada.
A distância do reboque em relação à esfera de
reboque pode ser avaliada com o auxílio de
dois segmentos circulares estáticos.
Uma linha de acostamento, dependente do ân‐
gulo de viragem, ajuda a alinhar o reboque com
a esfera de reboque.
A função de zoom pode ser activada com a câ‐
mara activada.
Mostrar a esfera de reboque através do iDrive,
consulte a página 136.
Estacionar com a ajuda das linhas do raio de viragem e da faixa de rodagem
1.Posicionar a viatura de modo a que as li‐
nhas do raio de viragem levem à delimita‐
ção do espaço de estacionamento.2.Manobrar o volante de modo a que a linha
da faixa de rodagem cubra a respectiva li‐
nha do raio de viragem.
Ajustes da indicação
Luminosidade
Com a câmara de marcha-atrás ligada:
1.Seleccionar o símbolo .2.Girar o controller até que o ajuste desejado
seja alcançado e premir o controller.
Contraste
Com a câmara de marcha-atrás ligada:
1.Seleccionar o símbolo .2.Girar o controller até que o ajuste desejado
seja alcançado e premir o controller.
Limitações do sistema
Detecção de objectos Os obstáculos de tamanho muito reduzido,
bem como aqueles que estiverem numa posi‐
ção muito alta, como por ex., projecções na pa‐
rede, podem não ser detectados pelo sistema.
As funções de assistência incluem também
dados do PDC.
Observar as indicações no capítulo PDC, con‐
sulte a página 131.
É possível que os objectos mostrados no dis‐
play de controlo estejam mais perto do que
aquilo que parecem. Não medir a distância aos
objectos no display.
Seite 137Conforto na conduçãoComandos137
Online Edition for Part no. 01 40 2 963 860 - VI/15

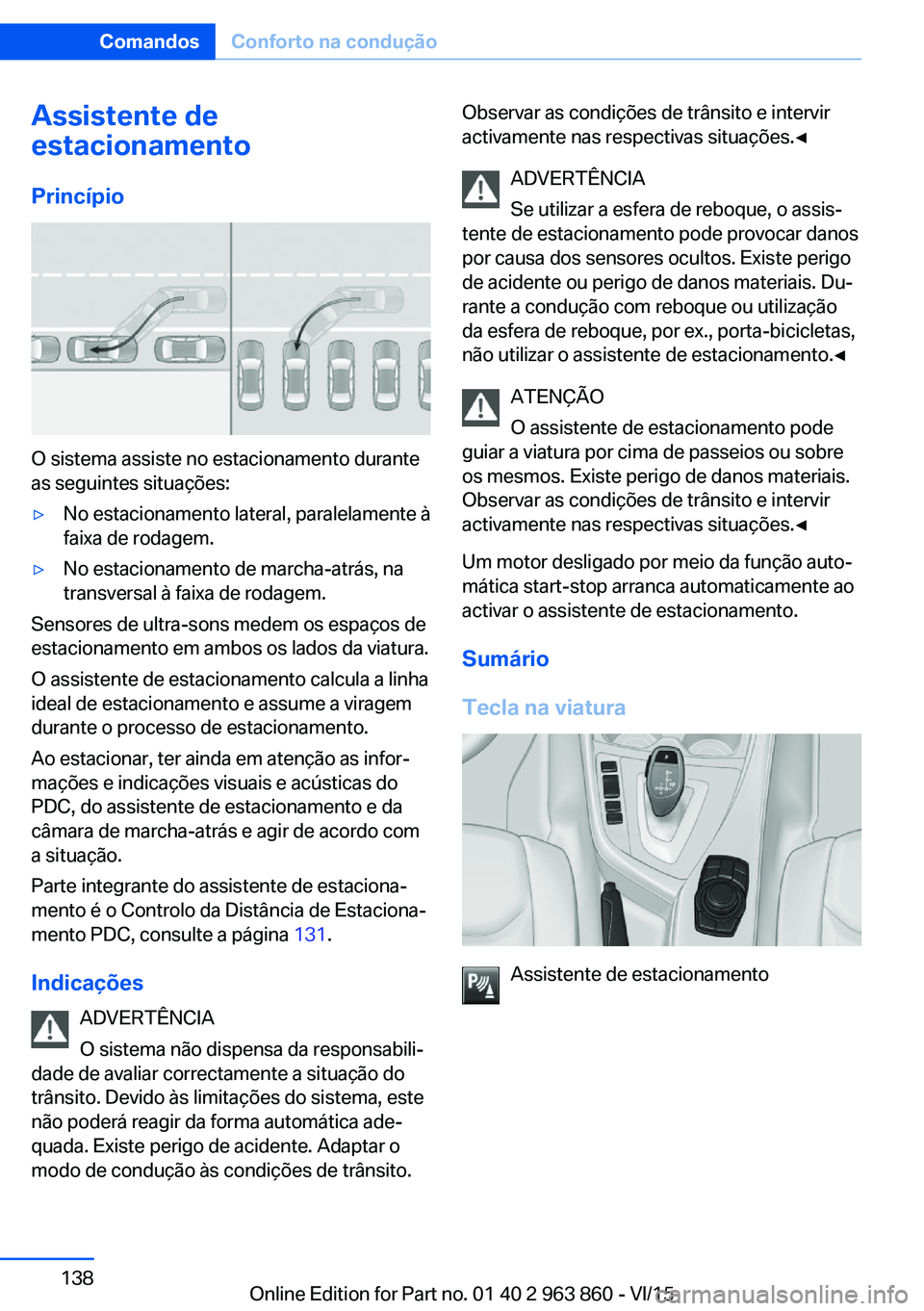

Assistente de
estacionamento
Princípio
O sistema assiste no estacionamento durante
as seguintes situações:
▷No estacionamento lateral, paralelamente à
faixa de rodagem.▷No estacionamento de marcha-atrás, na
transversal à faixa de rodagem.
Sensores de ultra-sons medem os espaços de
estacionamento em ambos os lados da viatura.
O assistente de estacionamento calcula a linha
ideal de estacionamento e assume a viragem
durante o processo de estacionamento.
Ao estacionar, ter ainda em atenção as infor‐
mações e indicações visuais e acústicas do
PDC, do assistente de estacionamento e da
câmara de marcha-atrás e agir de acordo com
a situação.
Parte integrante do assistente de estaciona‐
mento é o Controlo da Distância de Estaciona‐
mento PDC, consulte a página 131.
Indicações ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Devido às limitações do sistema, este
não poderá reagir da forma automática ade‐
quada. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
ADVERTÊNCIA
Se utilizar a esfera de reboque, o assis‐
tente de estacionamento pode provocar danos
por causa dos sensores ocultos. Existe perigo
de acidente ou perigo de danos materiais. Du‐
rante a condução com reboque ou utilização
da esfera de reboque, por ex., porta-bicicletas,
não utilizar o assistente de estacionamento.◀
ATENÇÃO
O assistente de estacionamento pode
guiar a viatura por cima de passeios ou sobre
os mesmos. Existe perigo de danos materiais.
Observar as condições de trânsito e intervir
activamente nas respectivas situações.◀
Um motor desligado por meio da função auto‐
mática start-stop arranca automaticamente ao
activar o assistente de estacionamento.
Sumário
Tecla na viatura
Assistente de estacionamento
Seite 138ComandosConforto na condução138
Online Edition for Part no. 01 40 2 963 860 - VI/15

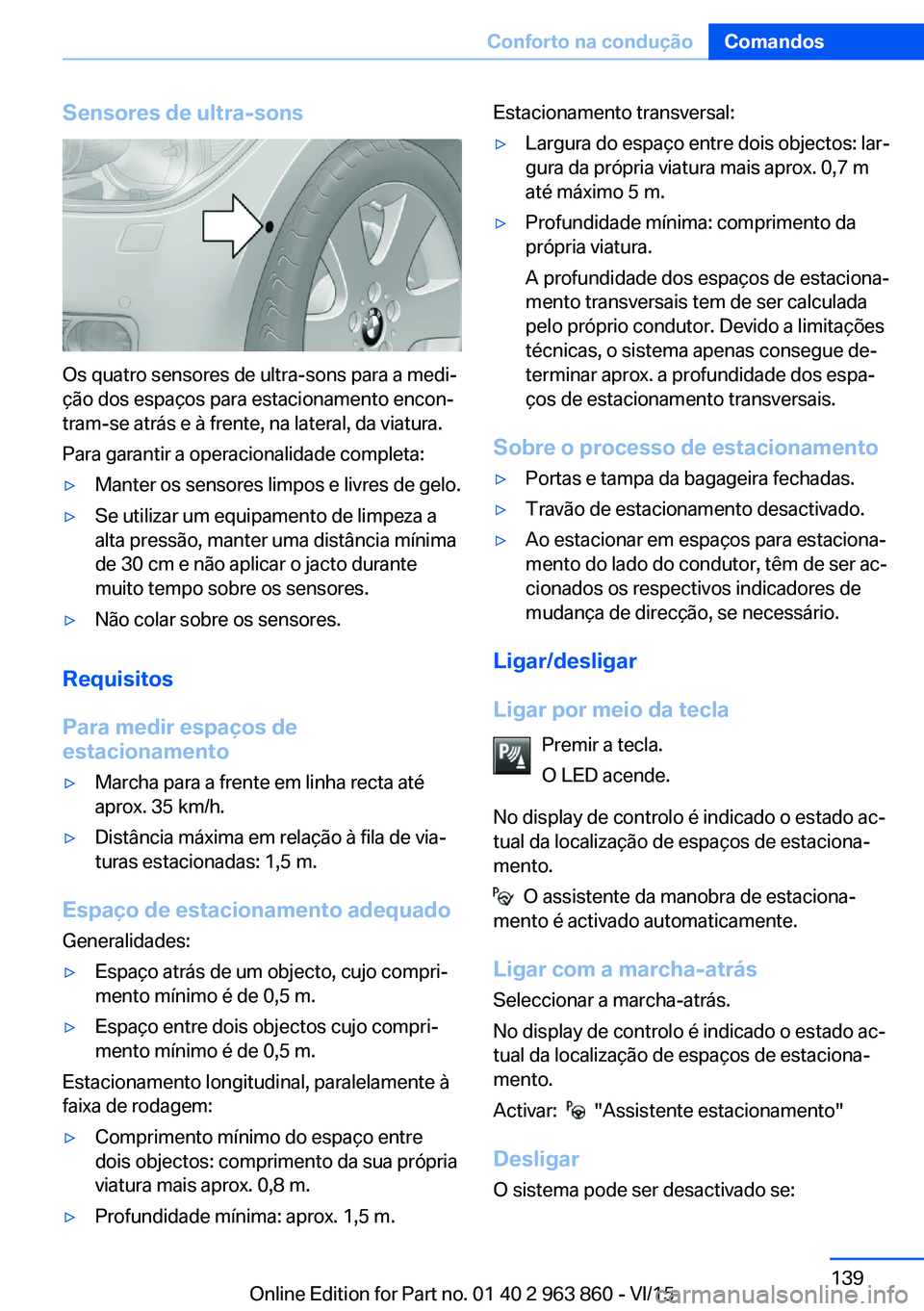

Sensores de ultra-sons
Os quatro sensores de ultra-sons para a medi‐
ção dos espaços para estacionamento encon‐
tram-se atrás e à frente, na lateral, da viatura.
Para garantir a operacionalidade completa:
▷Manter os sensores limpos e livres de gelo.▷Se utilizar um equipamento de limpeza a
alta pressão, manter uma distância mínima
de 30 cm e não aplicar o jacto durante
muito tempo sobre os sensores.▷Não colar sobre os sensores.
Requisitos
Para medir espaços de
estacionamento
▷Marcha para a frente em linha recta até
aprox. 35 km/h.▷Distância máxima em relação à fila de via‐
turas estacionadas: 1,5 m.
Espaço de estacionamento adequado
Generalidades:
▷Espaço atrás de um objecto, cujo compri‐
mento mínimo é de 0,5 m.▷Espaço entre dois objectos cujo compri‐
mento mínimo é de 0,5 m.
Estacionamento longitudinal, paralelamente à
faixa de rodagem:
▷Comprimento mínimo do espaço entre
dois objectos: comprimento da sua própria
viatura mais aprox. 0,8 m.▷Profundidade mínima: aprox. 1,5 m.Estacionamento transversal:▷Largura do espaço entre dois objectos: lar‐
gura da própria viatura mais aprox. 0,7 m
até máximo 5 m.▷Profundidade mínima: comprimento da
própria viatura.
A profundidade dos espaços de estaciona‐
mento transversais tem de ser calculada
pelo próprio condutor. Devido a limitações
técnicas, o sistema apenas consegue de‐
terminar aprox. a profundidade dos espa‐
ços de estacionamento transversais.
Sobre o processo de estacionamento
▷Portas e tampa da bagageira fechadas.▷Travão de estacionamento desactivado.▷Ao estacionar em espaços para estaciona‐
mento do lado do condutor, têm de ser ac‐
cionados os respectivos indicadores de
mudança de direcção, se necessário.
Ligar/desligar
Ligar por meio da tecla Premir a tecla.
O LED acende.
No display de controlo é indicado o estado ac‐
tual da localização de espaços de estaciona‐
mento.
O assistente da manobra de estaciona‐
mento é activado automaticamente.
Ligar com a marcha-atrás
Seleccionar a marcha-atrás.
No display de controlo é indicado o estado ac‐
tual da localização de espaços de estaciona‐
mento.
Activar:
"Assistente estacionamento"
Desligar
O sistema pode ser desactivado se:
Seite 139Conforto na conduçãoComandos139
Online Edition for Part no. 01 40 2 963 860 - VI/15

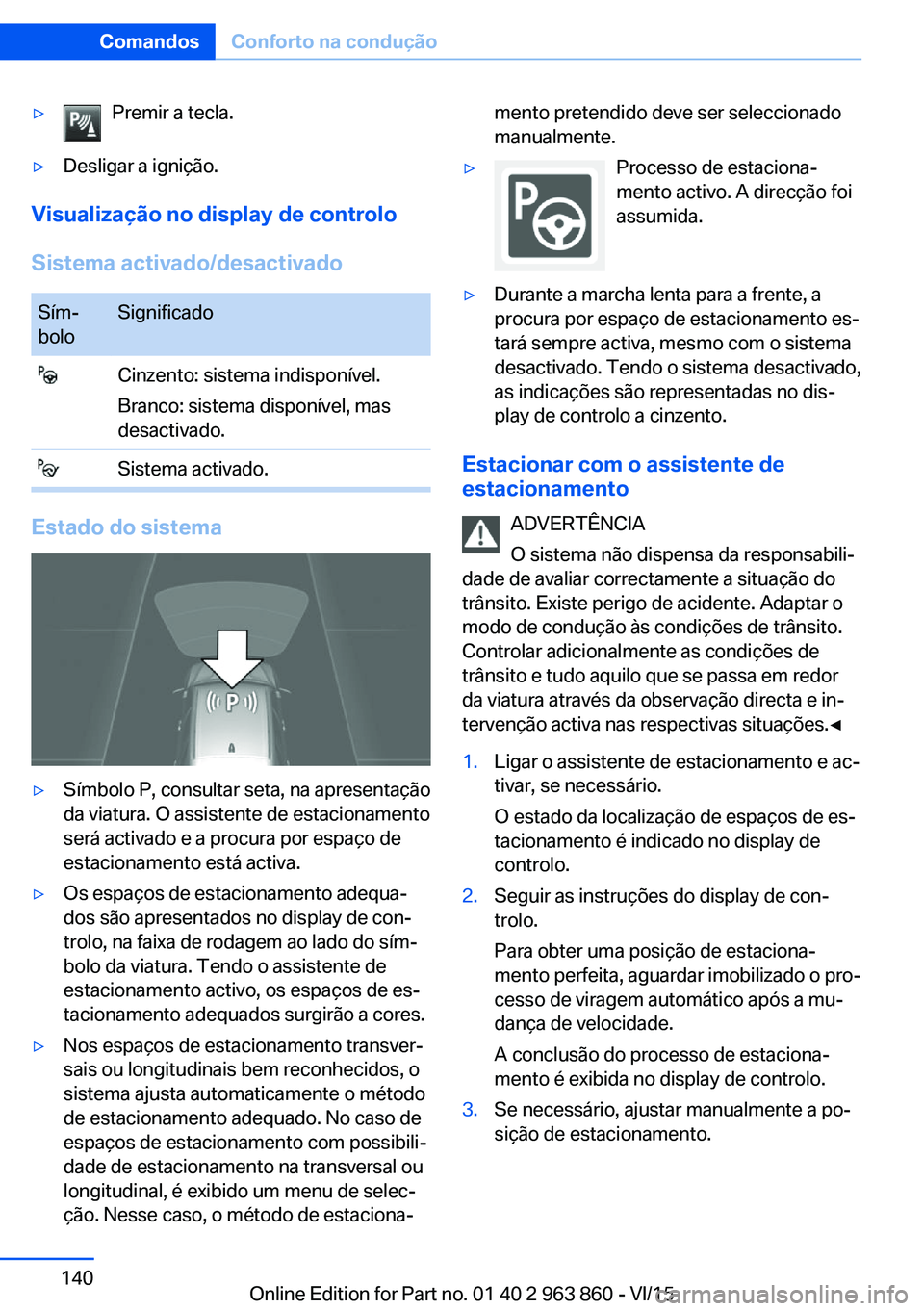

▷Premir a tecla.▷Desligar a ignição.
Visualização no display de controlo
Sistema activado/desactivado
Sím‐
boloSignificado Cinzento: sistema indisponível.
Branco: sistema disponível, mas
desactivado. Sistema activado.
Estado do sistema
▷Símbolo P, consultar seta, na apresentação
da viatura. O assistente de estacionamento
será activado e a procura por espaço de
estacionamento está activa.▷Os espaços de estacionamento adequa‐
dos são apresentados no display de con‐
trolo, na faixa de rodagem ao lado do sím‐
bolo da viatura. Tendo o assistente de
estacionamento activo, os espaços de es‐
tacionamento adequados surgirão a cores.▷Nos espaços de estacionamento transver‐
sais ou longitudinais bem reconhecidos, o
sistema ajusta automaticamente o método
de estacionamento adequado. No caso de
espaços de estacionamento com possibili‐
dade de estacionamento na transversal ou
longitudinal, é exibido um menu de selec‐
ção. Nesse caso, o método de estaciona‐mento pretendido deve ser seleccionado
manualmente.▷Processo de estaciona‐
mento activo. A direcção foi
assumida.▷Durante a marcha lenta para a frente, a
procura por espaço de estacionamento es‐
tará sempre activa, mesmo com o sistema
desactivado. Tendo o sistema desactivado,
as indicações são representadas no dis‐
play de controlo a cinzento.
Estacionar com o assistente de
estacionamento
ADVERTÊNCIA
O sistema não dispensa da responsabili‐
dade de avaliar correctamente a situação do
trânsito. Existe perigo de acidente. Adaptar o
modo de condução às condições de trânsito. Controlar adicionalmente as condições de
trânsito e tudo aquilo que se passa em redor
da viatura através da observação directa e in‐
tervenção activa nas respectivas situações.◀
1.Ligar o assistente de estacionamento e ac‐
tivar, se necessário.
O estado da localização de espaços de es‐
tacionamento é indicado no display de
controlo.2.Seguir as instruções do display de con‐
trolo.
Para obter uma posição de estaciona‐
mento perfeita, aguardar imobilizado o pro‐
cesso de viragem automático após a mu‐
dança de velocidade.
A conclusão do processo de estaciona‐
mento é exibida no display de controlo.3.Se necessário, ajustar manualmente a po‐
sição de estacionamento.Seite 140ComandosConforto na condução140
Online Edition for Part no. 01 40 2 963 860 - VI/15
