BMW M3 1998 E36 Electrical Troubleshooting Manual
Manufacturer: BMW, Model Year: 1998, Model line: M3, Model: BMW M3 1998 E36Pages: 386, PDF Size: 4.34 MB
Page 321 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10092 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 03-6
X10094
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-1
X10098 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X10099 (1 PIN, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X10182 (18 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-5
X10193 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2 03-6
X10213
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment
X10216 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . driver’s seat right
X10217 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . passenger’s seat left
X10218 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-1 01-1
X10223 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in convertible top compartment left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-1 00-1
X10224
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in convertible top compartment left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22-1
X10225 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X10226 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 03-6
X10227 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in convertible top compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-6
X10238
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine compartment
X10239 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-1 07-3
X10244 (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X10250 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille
X10261 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment near RH headlight assembly . . . . . . . . . . . . . . 09-3 08-5
X10262
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-6
X10266 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . below RH side of rear seat (Convertible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
Page 322 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X10267 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X10273
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of dash behind instrument cluster
X11166 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3
X11205 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind rear seats right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-3
X11208 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . hard top
X11209 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind rear seats left behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3
X11211
(2 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
in convertible top compartment
X11277 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . on lift gate in rear spoiler . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11289 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11290 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X11335 (3 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . in driver’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-3 01-1
X11336
(3 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
in passenger’s door . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X11379 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3 06-4
X11382 (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-1
X11383 (2 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3
X11385
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
01-1
X11386 (3 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3 01-1
X11390 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1 01-3
X11393 (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X11394 (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment back of LH side shock tower . . . . . . . . . . . . . . . 05-5
X11395
(5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box ((glove box removed)) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-3
X13004 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in upper RH rear seatback . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-1

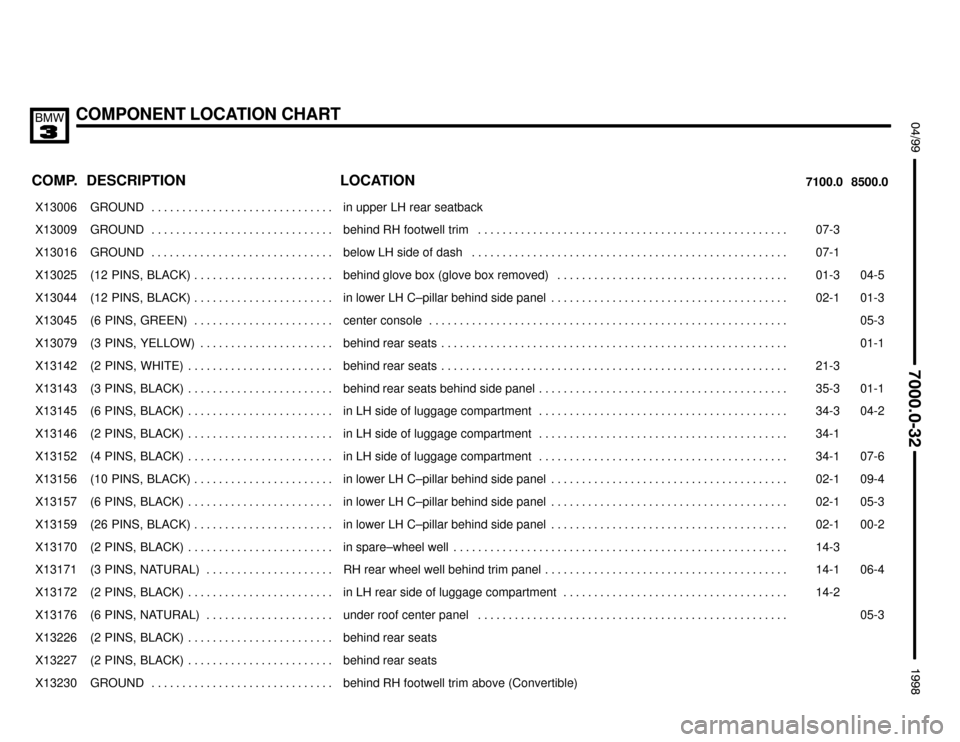

Page 323 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X13006 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . in upper LH rear seatback
X13009
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-3
X13016 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X13025 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3 04-5
X13044 (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1 01-3
X13045 (6 PINS, GREEN) . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13079
(3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . .
behind rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
X13142 (2 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . behind rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-3
X13143 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind rear seats behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3 01-1
X13145 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-3 04-2
X13146 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-1
X13152
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34-1
07-6
X13156 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1 09-4
X13157 (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1 05-3
X13159 (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-1 00-2
X13170
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in spare–wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14-3
X13171 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . RH rear wheel well behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-1 06-4
X13172 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-2
X13176 (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13226 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind rear seats
X13227
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
behind rear seats
X13230 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . behind RH footwell trim above (Convertible)

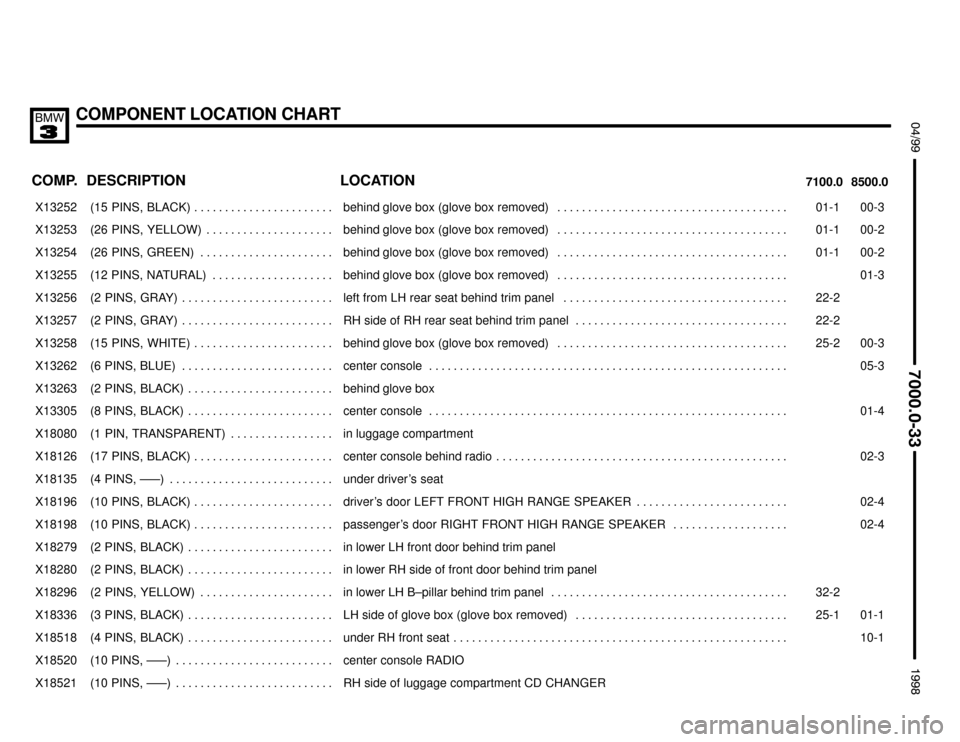

Page 324 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X13252 (15 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1 00-3
X13253
(26 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-1
00-2
X13254 (26 PINS, GREEN) . . . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1 00-2
X13255 (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-3
X13256 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . left from LH rear seat behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2
X13257 (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . RH side of RH rear seat behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22-2
X13258
(15 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25-2
00-3
X13262 (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13263 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box
X13305 (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-4
X18080 (1 PIN, TRANSPARENT) . . . . . . . . . . . . . . . . . in luggage compartment
X18126
(17 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
center console behind radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-3
X18135 (4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . . under driver’s seat
X18196 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . driver’s door LEFT FRONT HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . . . . . . . 02-4
X18198 (10 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . passenger’s door RIGHT FRONT HIGH RANGE SPEAKER . . . . . . . . . . . . . . . . . . . 02-4
X18279
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in lower LH front door behind trim panel
X18280 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower RH side of front door behind trim panel
X18296 (2 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . in lower LH B–pillar behind trim panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-2
X18336 (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-1 01-1
X18518 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-1
X18520
(10 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . .
center console RADIO
X18521 (10 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . RH side of luggage compartment CD CHANGER

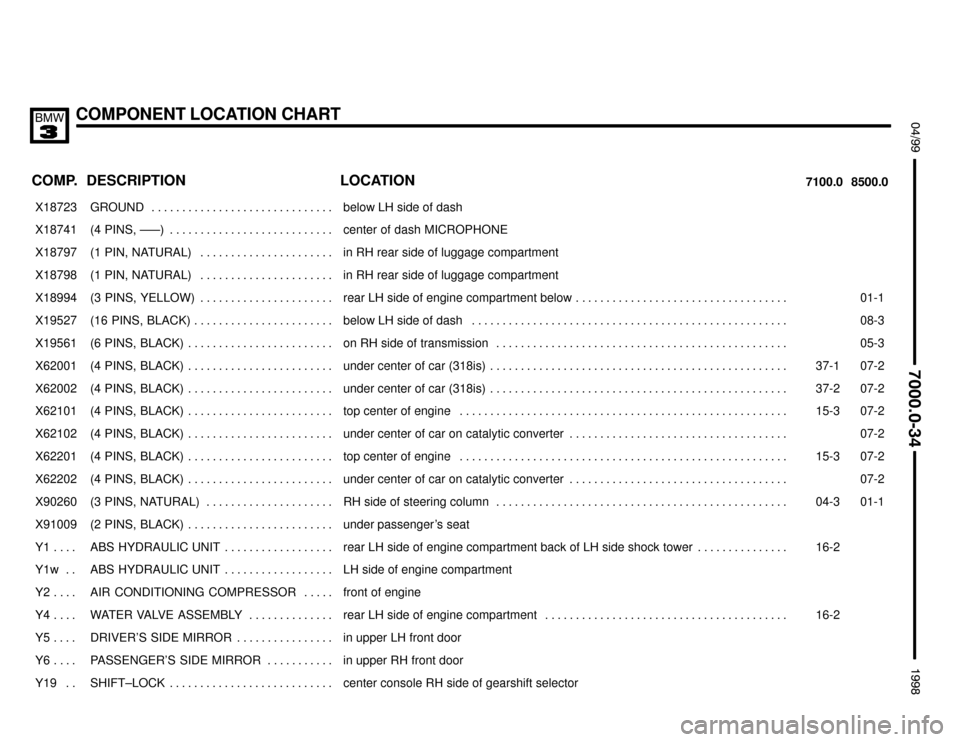

Page 325 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
X18723 GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash
X18741
(4 PINS, –––) . . . . . . . . . . . . . . . . . . . . . . . . . . .
center of dash MICROPHONE
X18797 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment
X18798 (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment
X18994 (3 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment below . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X19527 (16 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-3
X19561
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
on RH side of transmission . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-3
X62001 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under center of car (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-1 07-2
X62002 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under center of car (318is) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-2 07-2
X62101 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15-3 07-2
X62102 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under center of car on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X62201
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15-3
07-2
X62202 (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under center of car on catalytic converter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-2
X90260 (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-3 01-1
X91009 (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under passenger’s seat
Y1 . . . .
ABS HYDRAULIC UNIT . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment back of LH side shock tower . . . . . . . . . . . . . . .
16-2
Y1w . . ABS HYDRAULIC UNIT . . . . . . . . . . . . . . . . . . LH side of engine compartment
Y2 . . . . AIR CONDITIONING COMPRESSOR . . . . . front of engine
Y4 . . . . WATER VALVE ASSEMBLY . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2
Y5 . . . . DRIVER’S SIDE MIRROR . . . . . . . . . . . . . . . . in upper LH front door
Y6 . . . .
PASSENGER’S SIDE MIRROR . . . . . . . . . . .
in upper RH front door
Y19 . . SHIFT–LOCK . . . . . . . . . . . . . . . . . . . . . . . . . . . center console RH side of gearshift selector

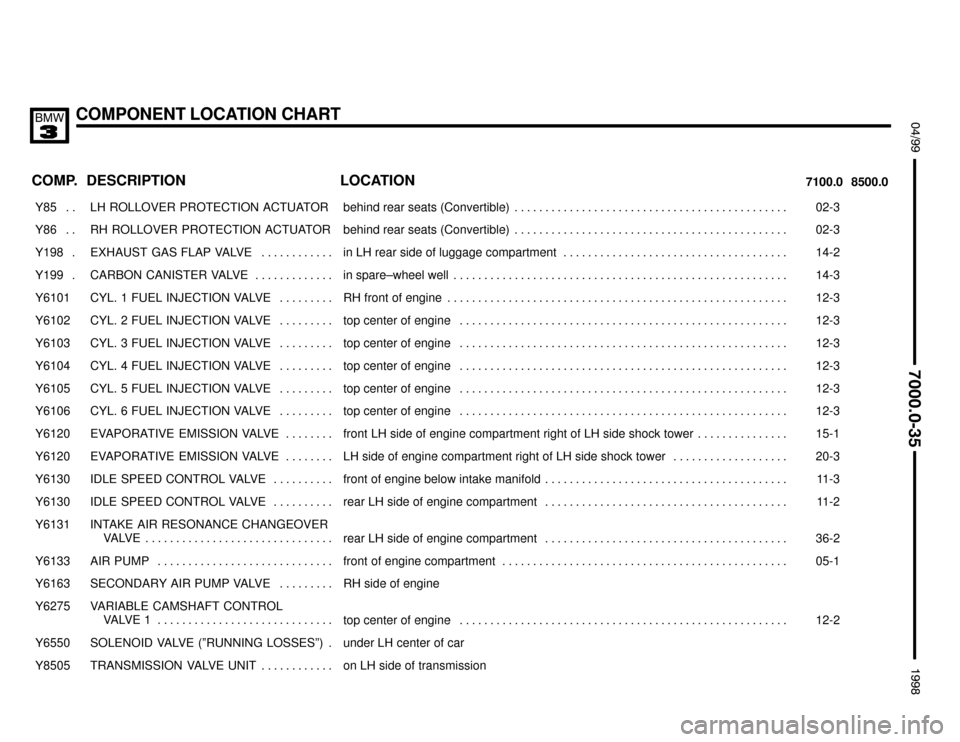

Page 326 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
Y85 . . LH ROLLOVER PROTECTION ACTUATOR behind rear seats (Convertible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
Y86 . .
RH ROLLOVER PROTECTION ACTUATOR
behind rear seats (Convertible) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-3
Y198 . EXHAUST GAS FLAP VALVE . . . . . . . . . . . . in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-2
Y199 . CARBON CANISTER VALVE . . . . . . . . . . . . . in spare–wheel well . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14-3
Y6101 CYL. 1 FUEL INJECTION VALVE . . . . . . . . . RH front of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3
Y6102 CYL. 2 FUEL INJECTION VALVE . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3
Y6103
CYL. 3 FUEL INJECTION VALVE . . . . . . . . .
top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-3
Y6104 CYL. 4 FUEL INJECTION VALVE . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3
Y6105 CYL. 5 FUEL INJECTION VALVE . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3
Y6106 CYL. 6 FUEL INJECTION VALVE . . . . . . . . . top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12-3
Y6120 EVAPORATIVE EMISSION VALVE . . . . . . . . front LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . 15-1
Y6120
EVAPORATIVE EMISSION VALVE . . . . . . . .
LH side of engine compartment right of LH side shock tower . . . . . . . . . . . . . . . . . . .
20-3
Y6130 IDLE SPEED CONTROL VALVE . . . . . . . . . . front of engine below intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-3
Y6130 IDLE SPEED CONTROL VALVE . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11-2
Y6131
INTAKE AIR RESONANCE CHANGEOVER
VALVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36-2
Y6133 AIR PUMP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-1
Y6163
SECONDARY AIR PUMP VALVE . . . . . . . . .
RH side of engine
Y6275
VARIABLE CAMSHAFT CONTROL
VALVE 1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
top center of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12-2
Y6550
SOLENOID VALVE (”RUNNING LOSSES”).
under LH center of car
Y8505 TRANSMISSION VALVE UNIT . . . . . . . . . . . . on LH side of transmission
Page 327 of 386
COMPONENT LOCATION CHART
;
$%% %%&
COMP.8500.0 7100.0LOCATION DESCRIPTION
Y8505y TRANSMISSION VALVE UNIT . . . . . . . . . . . . on LH side of transmission
Y8521
TRANSMISSION VALVE UNIT . . . . . . . . . . . .
on RH side of transmission
Page 328 of 386
7100.0 COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
$%%
%%&
A6000
ENGINE CONTROL
MODULE (DME)
A4
CHECK CONTROL
MODULE
A7000
TRANSMISSION
CONTROL MODULE
(EGS)
A8500
TRANSMISSION
CONTROL MODULE
(EGS)X6000
X7000X8500
X1074X1075
X74
A12
SUPPLEMENTAL
RESTRAINT
SYSTEM CONTROL
MODULE
X1441
GROUND
Page 329 of 386
COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
$%%
%%&
A64
WIPER/WASHER
MODULE (LOW II)
X13252X13253X13254
A51
WIPER/WASHER
MODULE
X22
X10193
A8
CRUISE CONTROL
MODULE
(TEMPOMAT)
K108
HORN RELAY
(ALPINE)
A104
BODY
ELECTRONICS
CONTROL MODULE
(ZKE IV)
A52
SLIP CONTROL
MODULE
(ABS/ASC)
N12w
ANTI–THEFT
CONTROL MODULE
(ALPINE)
X1170
X1171X13025
Page 330 of 386
COMPONENT LOCATION VIEWS
ELECTRICAL CONTROL MODULE LOCATIONS
$%%
%%&
A96
CONVERTIBLE TOP
CONTROL MODULE
A18
HIFI AMPLIFIER K46
HIGH BEAM LIGHT
RELAY
K46z
DAY LIGHT RELAY
MODULE
K450
PARK VENTILATION
RELAYX13044
X13159
X13156X13157
N24
ROLLOVER
SENSOR
Y85
LH ROLLOVER
PROTECTION
ACTUATORX605X606
CONVERTIBLE
CONVERTIBLE CONVERTIBLEX11390
Y86
RH ROLLOVER
PROTECTION
ACTUATOR
P97
AUXILIARY FUSE
BOX N17
CRASH CONTROL
MODULE
X607
