BMW M3 1999 E36 Electrical Troubleshooting Manual
Manufacturer: BMW, Model Year: 1999, Model line: M3, Model: BMW M3 1999 E36Pages: 383, PDF Size: 4.13 MB
Page 301 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
M100 .
CONVERTIBLE TOP STORAGE LID
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34-1
M101 . CONVERTIBLE TOP MOTOR . . . . . . . . . . . . in LH side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-3
M105 .
REAR WINDOW BLOWER . . . . . . . . . . . . . . .
behind rear seats . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-3
M107 .
GLOVE BOX LOCK MOTOR . . . . . . . . . . . . .
RH side of dash behind glove box
M132 .
WINDSCREEN COWL PANEL LOCK
MOTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
M6510 STARTER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
N2 . . . FINAL STAGE UNIT . . . . . . . . . . . . . . . . . . . . . behind LH side of dash
N3 . . . DIMMER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1
N4 . . .
ON–BOARD COMPUTER . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-1
N5 . . . ANALOG CLOCK . . . . . . . . . . . . . . . . . . . . . . . center console
N8 . . . ANTENNA AMPLIFIER AM/FM . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
N9 . . . RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . center console
N10 . . MULTI–FUNCTION CLOCK . . . . . . . . . . . . . . center console
N12w .
ANTI–THEFT CONTROL MODULE
(ALPINE) . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind glove box (glove box removed) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
01-3
N17 . .
CRASH CONTROL MODULE . . . . . . . . . . . . .
LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
02-2
N22 . . CD CHANGER . . . . . . . . . . . . . . . . . . . . . . . . . . in LH forward side of luggage compartment
N24 . . ROLLOVER SENSOR . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-3
N404 . DIVERSITY . . . . . . . . . . . . . . . . . . . . . . . . . . . . C–pillar
P90 . . FRONT POWER DISTRIBUTION BOX . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
P95 . .
AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . .
footwell, driver’s side
Page 302 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
P96 . .
AUXILIARY FUSE BOX IN LUGGAGE
COMPARTMENT . . . . . . . . . . . . . . . . . . . . .
in RH side of luggage compartment behind trim panel
P97 . . AUXILIARY FUSE BOX . . . . . . . . . . . . . . . . . . LH side of dash behind instrument cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 02-2
R11 . . .
BLOWER RESISTORS . . . . . . . . . . . . . . . . . .
behind center of dashboard left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29-1
R31
AUXILIARY THROTTLE POSITION
SENSOR . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of engine
R6252
THROTTLE POSITION SENSOR . . . . . . . . .
LH side of engine near oil level stick . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-3
R6252 THROTTLE POSITION SENSOR . . . . . . . . . LH side of engine compartment (318i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
R6255z THROTTLE POSITION SENSOR (ASC) . . . LH side of engine compartment
R8554 RESISTOR . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
S2 . . . .
IGNITION SWITCH . . . . . . . . . . . . . . . . . . . . . .
RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-3
S3 . . . .
AUTOMATIC TRANSMISSION RANGE
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
S4 . . . . HORN SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . top of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-2
S5 . . . . WIPER/WASHER SWITCH . . . . . . . . . . . . . . . LH side of dash RH side of steering column above
S6 . . . . ASC SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
S7 . . . . COMBINATION SWITCH . . . . . . . . . . . . . . . . . on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24-3
S8 . . . .
LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . . . . . .
LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-1
S10 . . FOG LIGHT SWITCH . . . . . . . . . . . . . . . . . . . . LH side of dash
S13 . . PASSENGER’S DOOR JAMB SWITCH . . . . in upper RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S14 . . DRIVER’S DOOR JAMB SWITCH . . . . . . . . . in upper LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-3
S17 . . MIRROR CONTROL SWITCH . . . . . . . . . . . . in upper LH front door
S18 . .
HAZARD SWITCH . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
Page 303 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
S21w . ENGINE HOOD SWITCH . . . . . . . . . . . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10-2
S28 . .
CRUISE CONTROL SWITCH . . . . . . . . . . . . .
on steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24-3
S29 . . BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . . LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-3
S30 . . BRAKE LIGHT SWITCH . . . . . . . . . . . . . . . . . LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-2
S31 . . PARK BRAKE SWITCH . . . . . . . . . . . . . . . . . . center console on rear of park brake lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-2
S32 . . CLUTCH SWITCH . . . . . . . . . . . . . . . . . . . . . . LH footwell on clutch pedal support bracket behind LH footwell trim . . . . . . . . . . . . . 26-3
S36 . .
TEMPERATURE SWITCH . . . . . . . . . . . . . . . .
front RH side of engine compartment near RH headlight assembly . . . . . . . . . . . . . .
09-3
S36y . DOUBLE TEMPERATURE SWITCH . . . . . . . RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-3
S38 . . TILT/SLIDE SUNROOF SWITCH (SHD) . . . . roof
S40y . CENTRAL POWER WINDOW SWITCH . . . . center console
S47 . . DRIVER’S DOOR LOCK SWITCH . . . . . . . . . LH front door, in door at key lock assembly
S48 . .
DRIVER’S DOOR HANDLE SWITCH . . . . . .
in driver’s door
S49 . . PASSENGER’S DOOR LOCK SWITCH . . . . RH front door, in door at key lock assembly
S51 . . DRIVER’S SEAT, SEAT CONTROL SWITCH LH front seat
S52 . . DRIVER’S SEAT LUMBAR SWITCH . . . . . . . LH front seat
S53 . .
DRIVER’S SEAT, SEAT HEATER SWITCH .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-2
S54 . .
PASSENGER’S SEAT, SEAT HEATER
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-1
S56 . .
PASSENGER’S SEAT, SEAT CONTROL
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
under RH front seat
S58 . .
DRIVER’S SEAT BELT SWITCH . . . . . . . . . .
in LH front seat belt buckle
S59 . . PASSENGER’S SEAT BELT SWITCH . . . . . in RH front seat belt buckle
Page 304 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
S61y .
LUGGAGE COMPARTMENT LIGHT
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34-2
S63 . . ENGINE COOLANT LEVEL SWITCH . . . . . . front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1
S64 . .
WASHER FLUID LEVEL SWITCH . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-1
S75 . .
BLOWER SWITCH . . . . . . . . . . . . . . . . . . . . . .
center of dash
S77 . . DRIVER’S MAKE–UP MIRROR SWITCH . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
S78 . .
PASSENGER’S MAKE–UP MIRROR
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
S123 . ABS PEDAL TRAVEL SENSOR . . . . . . . . . . . near brake master cylinder (M3) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3
S126y DRIVER’S POWER WINDOW SWITCH . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1
S127y
PASSENGER’S POWER WINDOW
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31-1
S128z
LH REAR POWER WINDOW SWITCH . . . .
center console
S129z RH REAR POWER WINDOW SWITCH . . . . center console
S143 . CONVERTIBLE TOP ACTUATING SWITCH center console
S164 .
CONVERTIBLE TOP END–POSITION MI-
CRO SWITCH . . . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage
S165 .
CONVERTIBLE TOP POSITION MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage
S196 .
REAR WINDOW BLOWER MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
in convertible top compartment, left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-2
S198 JET HEATER THERMOSWITCH . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37-3
S213 .
LUGGAGE COMPARTMENT LID MICRO
SWITCH . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
underside of luggage compartment lid

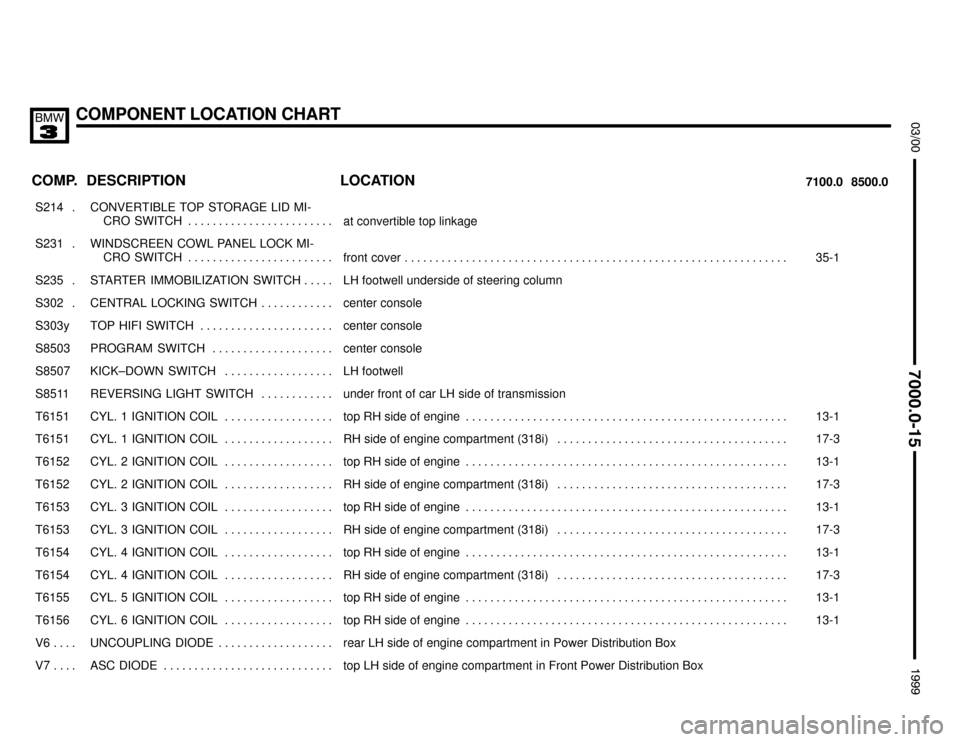

Page 305 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
S214 .
CONVERTIBLE TOP STORAGE LID MI-
CRO SWITCH . . . . . . . . . . . . . . . . . . . . . . . .
at convertible top linkage
S231 .
WINDSCREEN COWL PANEL LOCK MI-
CRO SWITCH . . . . . . . . . . . . . . . . . . . . . . . .
front cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35-1
S235 . STARTER IMMOBILIZATION SWITCH . . . . . LH footwell underside of steering column
S302 . CENTRAL LOCKING SWITCH . . . . . . . . . . . . center console
S303y
TOP HIFI SWITCH . . . . . . . . . . . . . . . . . . . . . .
center console
S8503 PROGRAM SWITCH . . . . . . . . . . . . . . . . . . . . center console
S8507 KICK–DOWN SWITCH . . . . . . . . . . . . . . . . . . LH footwell
S8511 REVERSING LIGHT SWITCH . . . . . . . . . . . . under front of car LH side of transmission
T6151
CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-1
T6151 CYL. 1 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6152 CYL. 2 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6153 CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6153
CYL. 3 IGNITION COIL . . . . . . . . . . . . . . . . . .
RH side of engine compartment (318i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17-3
T6154 CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6154 CYL. 4 IGNITION COIL . . . . . . . . . . . . . . . . . . RH side of engine compartment (318i) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17-3
T6155 CYL. 5 IGNITION COIL . . . . . . . . . . . . . . . . . . top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13-1
T6156
CYL. 6 IGNITION COIL . . . . . . . . . . . . . . . . . .
top RH side of engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13-1
V6 . . . .
UNCOUPLING DIODE . . . . . . . . . . . . . . . . . . .
rear LH side of engine compartment in Power Distribution Box
V7 . . . . ASC DIODE . . . . . . . . . . . . . . . . . . . . . . . . . . . . top LH side of engine compartment in Front Power Distribution Box
Page 306 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X0 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X2 . . . .
BATTERY B+ START POINT . . . . . . . . . . . . .
rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
05-3
X9 . . . . B+ JUNCTION POINT . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-3
X13 . . (30 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 00-4
X14 . . (30 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . behind LH footwell kickpanel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-3 00-4
X16 . . (26 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 00-2
X17 . .
(26 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . .
LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . .
28-3
00-2
X20 . . (25 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 05-2
X22 . . (26 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-2 00-2
X32 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 04-6
X33 . . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . . 27-3 04-6
X35 . .
(12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . .
below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27-3
04-6
X35 . . (12 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . below LH side of dash RH side of steering column . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-1 04-6
X44 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X45 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X51 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-6
X52 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X53 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X54 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X56 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X58 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-6
X63 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . behind LH footwell speaker grille . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-6
Page 307 of 383

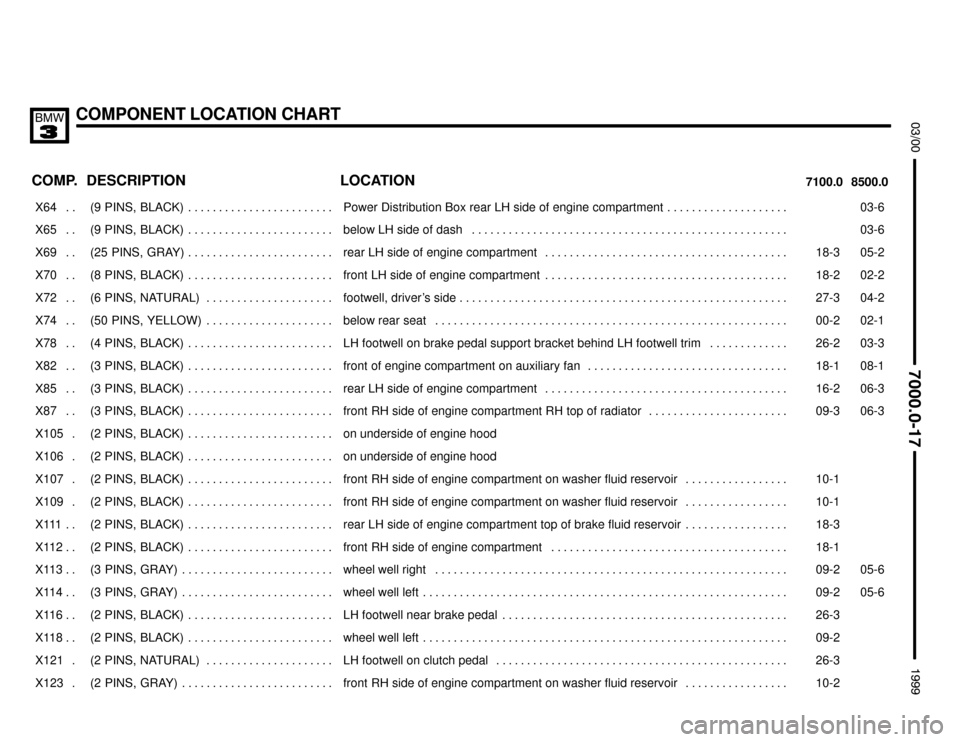

COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X64 . . (9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . 03-6
X65 . .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
03-6
X69 . . (25 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-3 05-2
X70 . . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-2 02-2
X72 . . (6 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . footwell, driver’s side . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27-3 04-2
X74 . . (50 PINS, YELLOW) . . . . . . . . . . . . . . . . . . . . . below rear seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 00-2 02-1
X78 . .
(4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
LH footwell on brake pedal support bracket behind LH footwell trim . . . . . . . . . . . . .
26-2
03-3
X82 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment on auxiliary fan . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18-1 08-1
X85 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-2 06-3
X87 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment RH top of radiator . . . . . . . . . . . . . . . . . . . . . . . 09-3 06-3
X105 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . on underside of engine hood
X106 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
on underside of engine hood
X107 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-1
X109 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-1
X111 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment top of brake fluid reservoir . . . . . . . . . . . . . . . . . 18-3
X112 . .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18-1
X113 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . wheel well right . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2 05-6
X114 . . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . wheel well left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2 05-6
X116 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell near brake pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-3
X118 . . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . wheel well left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 09-2
X121 .
(2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
LH footwell on clutch pedal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-3
X123 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-2
Page 308 of 383

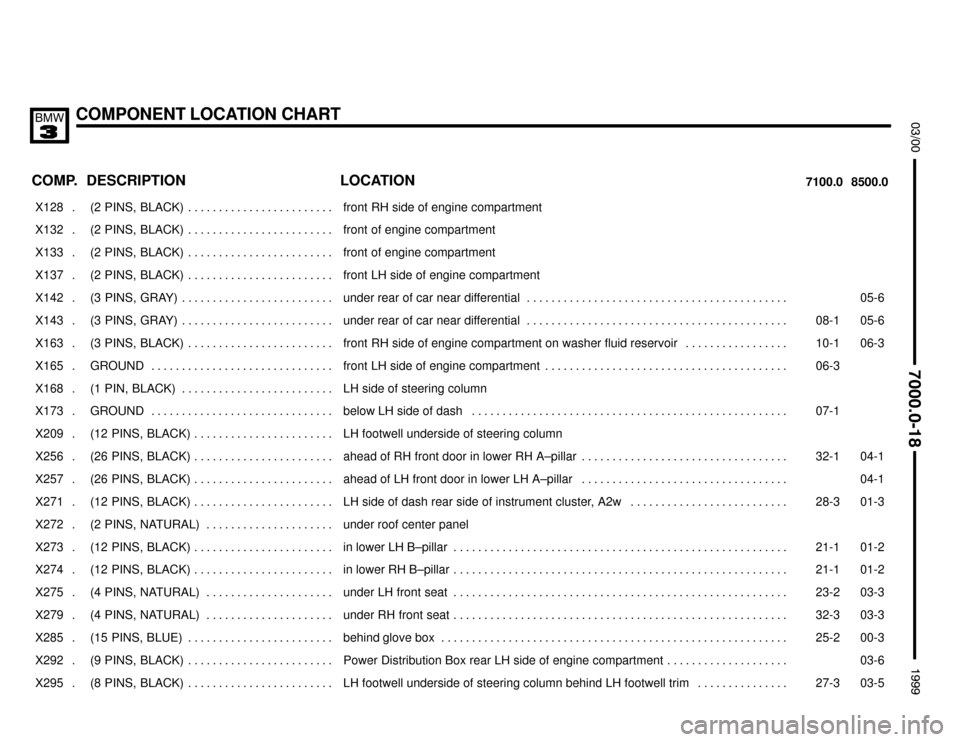

COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X128 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment
X132 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front of engine compartment
X133 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front of engine compartment
X137 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment
X142 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 05-6
X143 . (3 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . under rear of car near differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1 05-6
X163 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . .
10-1
06-3
X165 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . front LH side of engine compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 06-3
X168 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . LH side of steering column
X173 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . below LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 07-1
X209 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column
X256 .
(26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
ahead of RH front door in lower RH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32-1
04-1
X257 . (26 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . ahead of LH front door in lower LH A–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-1
X271 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash rear side of instrument cluster, A2w . . . . . . . . . . . . . . . . . . . . . . . . . . 28-3 01-3
X272 . (2 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under roof center panel
X273 .
(12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . .
in lower LH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21-1
01-2
X274 . (12 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . in lower RH B–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21-1 01-2
X275 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under LH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-2 03-3
X279 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . under RH front seat . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32-3 03-3
X285 . (15 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . behind glove box . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25-2 00-3
X292 .
(9 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
Power Distribution Box rear LH side of engine compartment . . . . . . . . . . . . . . . . . . . .
03-6
X295 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell underside of steering column behind LH footwell trim . . . . . . . . . . . . . . . 27-3 03-5
Page 309 of 383

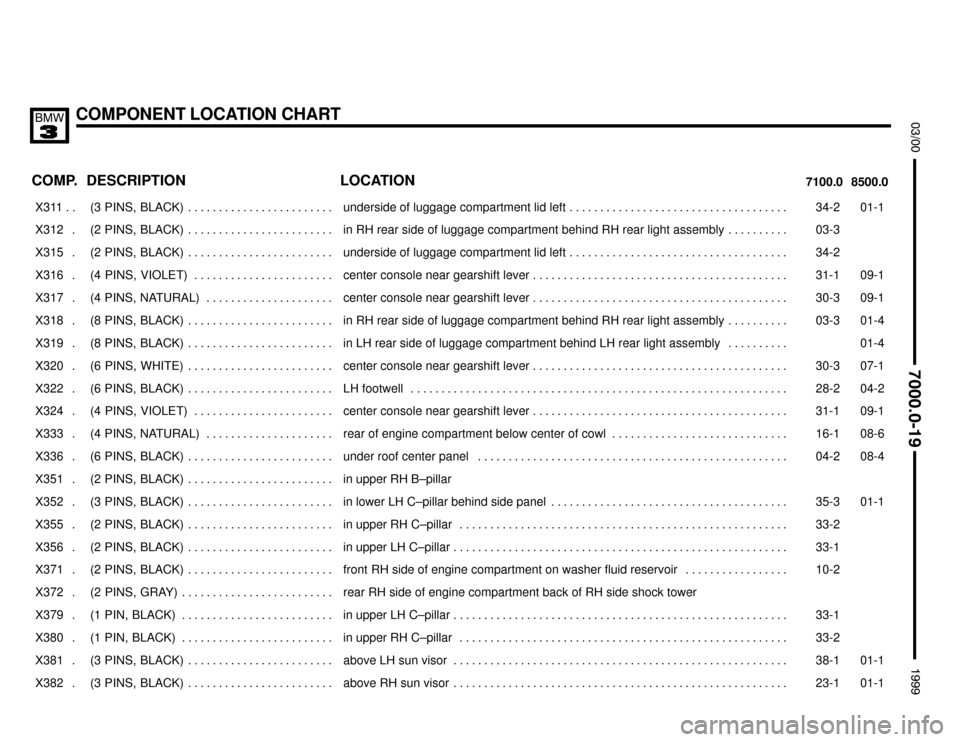

COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X311 . . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2 01-1
X312 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . .
03-3
X315 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . underside of luggage compartment lid left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34-2
X316 . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 09-1
X317 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 09-1
X318 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in RH rear side of luggage compartment behind RH rear light assembly . . . . . . . . . . 03-3 01-4
X319 .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in LH rear side of luggage compartment behind LH rear light assembly . . . . . . . . . .
01-4
X320 . (6 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 07-1
X322 . (6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2 04-2
X324 . (4 PINS, VIOLET) . . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31-1 09-1
X333 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . rear of engine compartment below center of cowl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16-1 08-6
X336 .
(6 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
under roof center panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
04-2
08-4
X351 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper RH B–pillar
X352 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in lower LH C–pillar behind side panel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35-3 01-1
X355 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2
X356 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33-1
X371 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . front RH side of engine compartment on washer fluid reservoir . . . . . . . . . . . . . . . . . 10-2
X372 . (2 PINS, GRAY) . . . . . . . . . . . . . . . . . . . . . . . . . rear RH side of engine compartment back of RH side shock tower
X379 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
X380 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . in upper RH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-2
X381 .
(3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
38-1
01-1
X382 . (3 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23-1 01-1
Page 310 of 383
COMPONENT LOCATION CHART
COMP.8500.0 7100.0LOCATION DESCRIPTION
X383 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . under rear of car on differential . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 08-1
X386 .
(2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
REAR ASHTRAY LIGHT
X389 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . rear LH side of engine compartment
X390 . (2 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . RH side of dash behind glove box
X400 . (8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . in LH rear side of luggage compartment . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 03-5
X401 . (1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . . above LH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 38-1
X402 .
(1 PIN, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . .
above RH sun visor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23-1
X413 . (3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . at back of rear window shelf . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 01-1
X423 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . below center console on rear of park brake lever
X424 . (1 PIN, BROWN) . . . . . . . . . . . . . . . . . . . . . . . . in upper LH C–pillar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33-1
X494 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2
X495 .
GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
behind RH footwell trim . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
07-3
X498 . GROUND . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . under LH front seat under carpet left . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39-2
X503 . (12 PINS, WHITE) . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 01-6
X504 . (4 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 03-3
X511 . .
(8 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . .
center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30-3
01-4
X516 . (5 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-3 03-2
X517 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH side of dash . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26-1 03-3
X518 . (4 PINS, BLACK) . . . . . . . . . . . . . . . . . . . . . . . . LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28-2 03-3
X521 . (6 PINS, BLUE) . . . . . . . . . . . . . . . . . . . . . . . . . center console . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 04-5
X522 .
(3 PINS, NATURAL) . . . . . . . . . . . . . . . . . . . . .
LH footwell . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28-2
01-1
X531 . (1 PIN, NATURAL) . . . . . . . . . . . . . . . . . . . . . . center console near gearshift lever . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-2
