BMW MOTORRAD R 1150 RS 2002 Instruktionsbok (in Swedish)

1
Översikt och handhavande
19

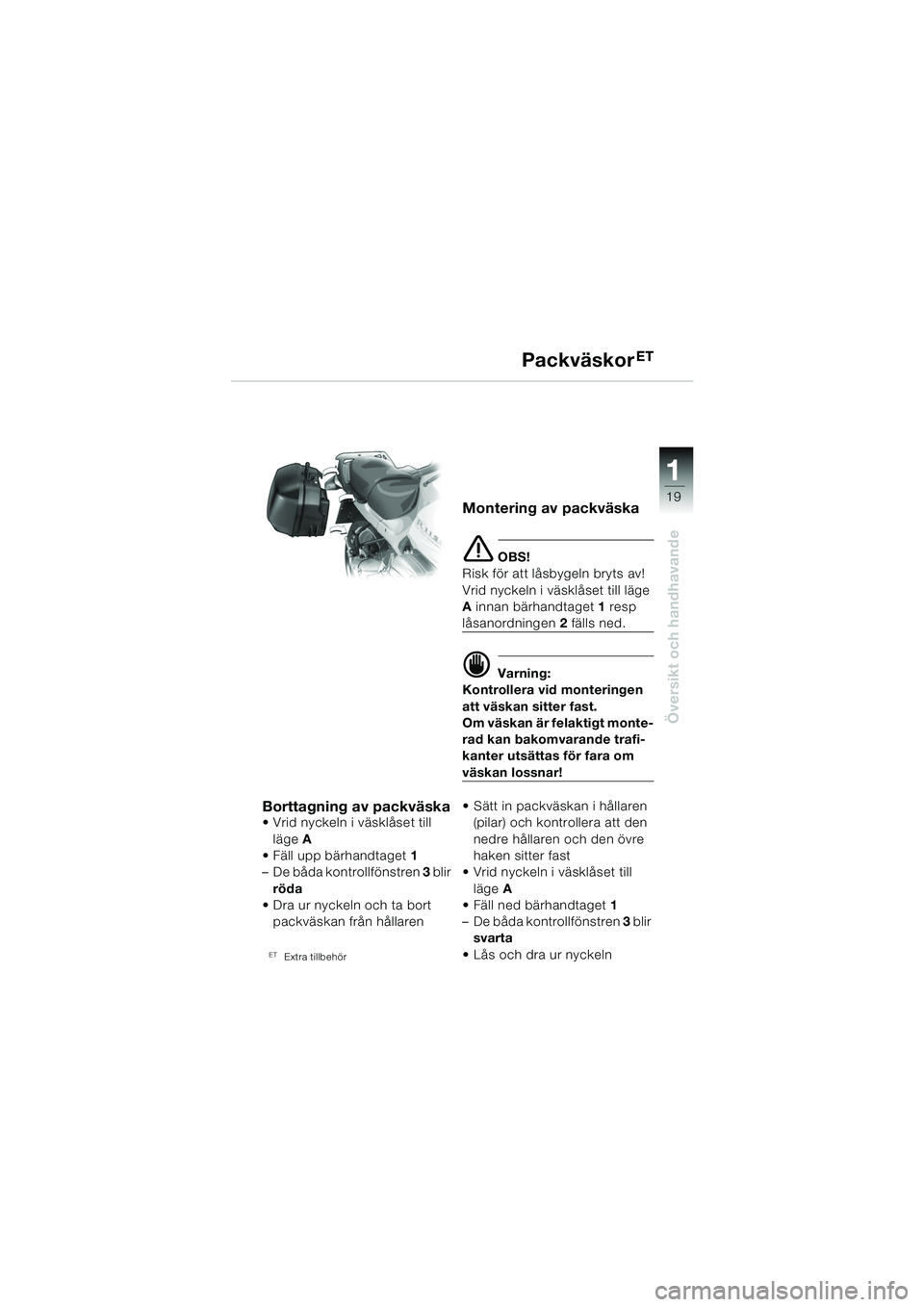

Borttagning av packväska Vrid nyckeln i väsklåset till läge A
 Fäll upp bärhandtaget 1
– De båda kontrollfönstren 3 blir
röda
 Dra ur nyckeln och ta bort
packväskan från hållaren
ETExtra tillbehör
Montering av packväska
e OBS!
Risk för att låsbygeln bryts av!
Vrid nyckeln i väsklåset till läge
A innan bärhandtaget 1 resp
låsanordningen 2 fälls ned.
d Varning:
Kontrollera vid monteringen
att väskan sitter fast.
Om väskan är felaktigt monte-
rad kan bakomvarande trafi-
kanter utsättas för fara om
väskan lossnar!
 Sätt in packväskan i hållaren (pilar) och kontrollera att den
nedre hållaren och den övre
haken sitter fast
 Vrid nyckeln i väsklåset till
läge A
 Fäll ned bärhandtaget 1
– De båda kontrollfönstren 3 blir
svarta
 Lås och dra ur nyckeln
PackväskorET
10rsbks2.book Seite 19 Montag, 13. Januar 2003 2:01 14

22
20
Säkerhetskontroll

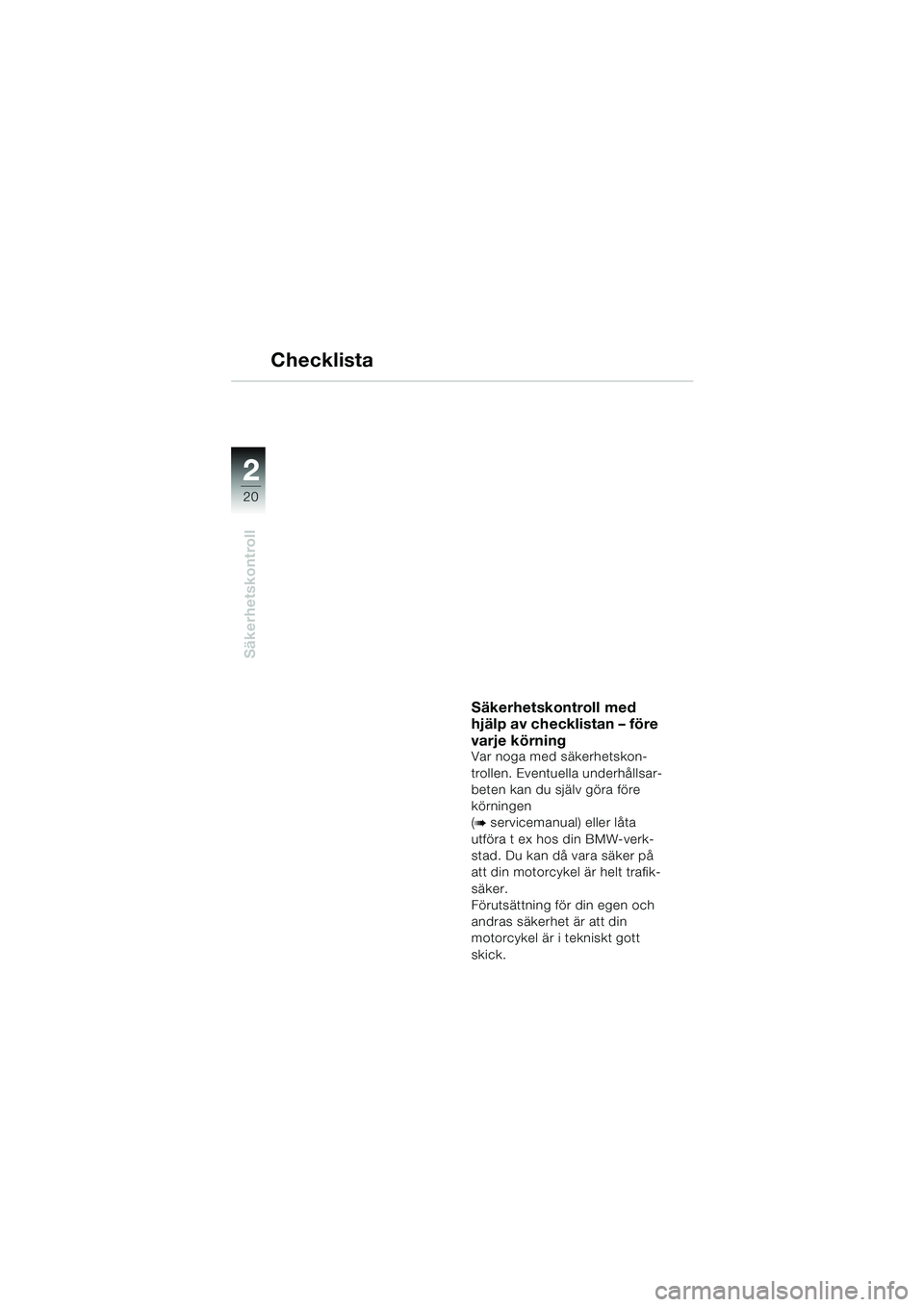

Checklista
Säkerhetskontroll med
hjälp av checklistan – före
varje körning
Var noga med säkerhetskon-
trollen. Eventuella underhållsar-
beten kan du själv göra före
körningen
(
b servicemanual) eller låta
utföra t ex hos din BMW-verk-
stad. Du kan då vara säker på
att din motorcykel är helt trafik-
säker.
Förutsättning för din egen och
andras säkerhet är att din
motorcykel är i tekniskt gott
skick.
10rsbks2.book Seite 20 Montag, 13. Januar 2003 2:01 14

2
21
2

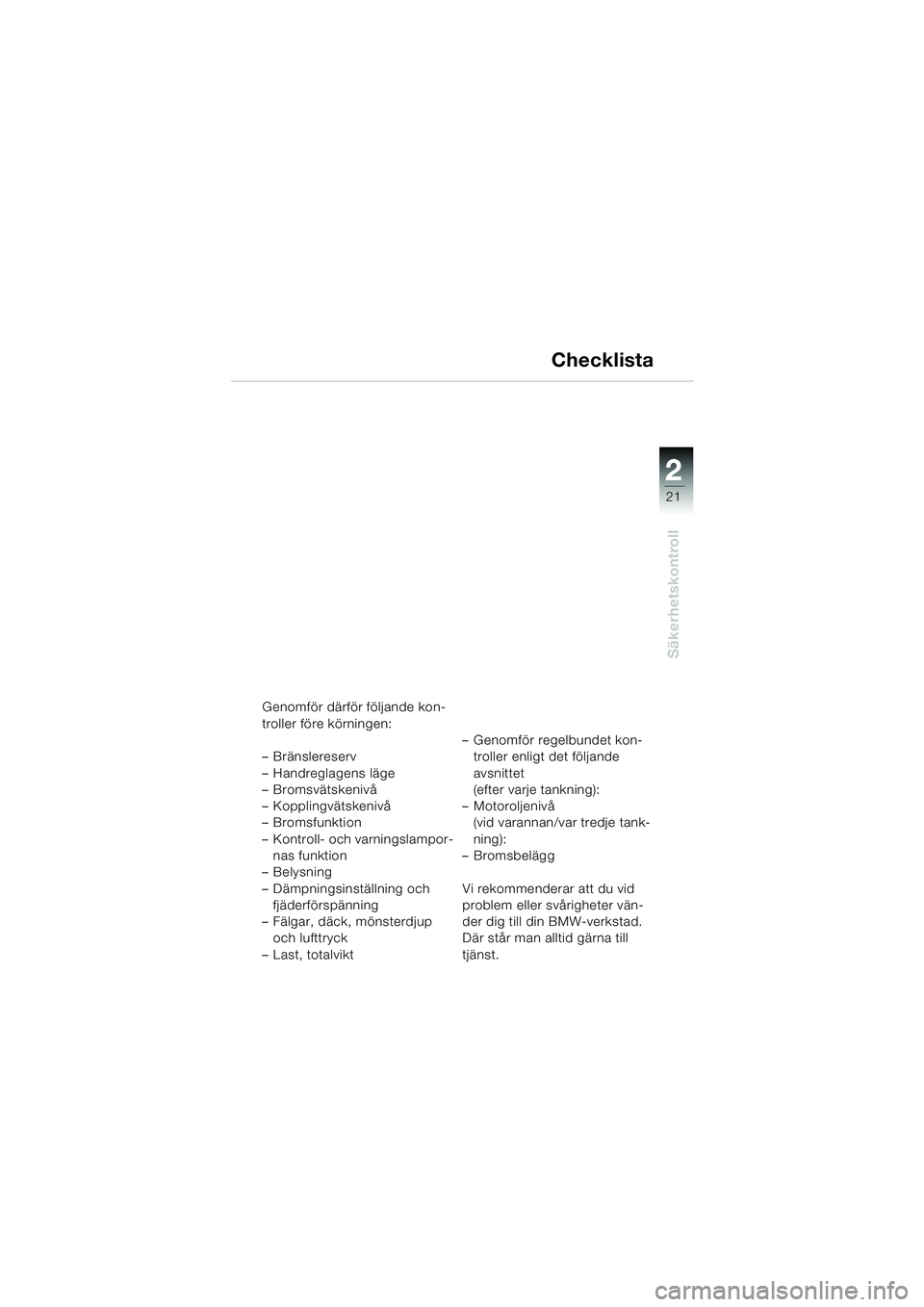

Säkerhetskontroll
Genomför därför följande kon-
troller före körningen:
– Bränslereserv
– Handreglagens läge
–Bromsvätskenivå
– Kopplingvätskenivå
– Bromsfunktion
– Kontroll- och varningslampor-nas funktion
– Belysning
– Dämpningsinställning och fjäderförspänning
– Fälgar, däck, mönsterdjup och lufttryck
– Last, totalvikt – Genomför regelbundet kon-
troller enligt det följande
avsnittet
(efter varje tankning):
– Motoroljenivå (vid varannan/var tredje tank-
ning):
–Bromsbelägg
Vi rekommenderar att du vid
problem eller svårigheter vän-
der dig till din BMW-verkstad.
Där står man alltid gärna till
tjänst.
Checklista
10rsbks2.book Seite 21 Montag, 13. Januar 2003 2:01 14

22
22
Säkerhetskontroll

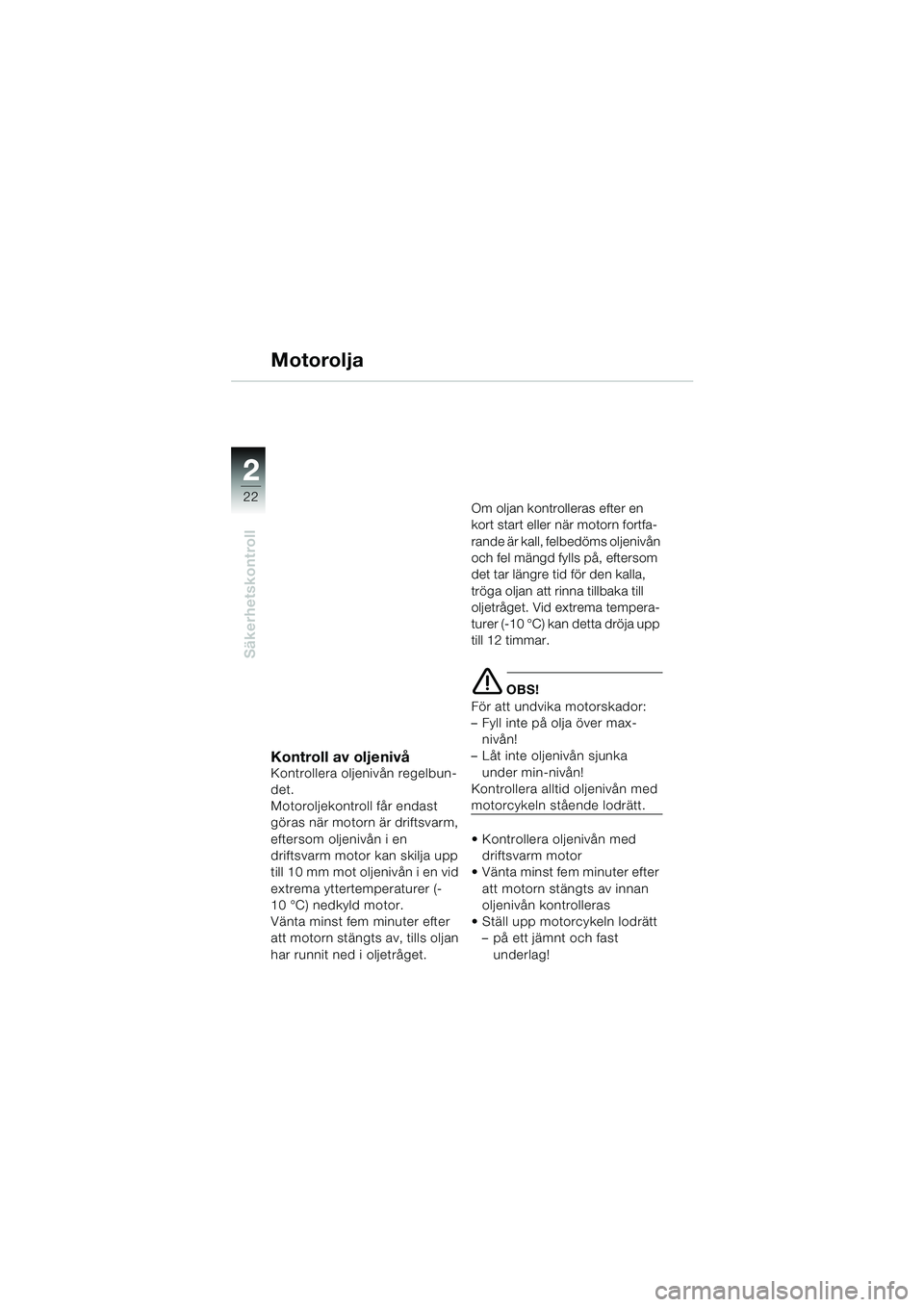

Motorolja
Kontroll av oljenivåKontrollera oljenivån regelbun-
det.
Motoroljekontroll får endast
göras när motorn är driftsvarm,
eftersom oljenivån i en
driftsvarm motor kan skilja upp
till 10 mm mot oljenivån i en vid
extrema yttertemperaturer (-
10 °C) nedkyld motor.
Vänta minst fem minuter efter
att motorn stängts av, tills oljan
har runnit ned i oljetråget.Om oljan kontrolleras efter en
kort start eller när motorn fortfa-
rande är kall, felbedöms oljenivån
och fel mängd fylls på, eftersom
det tar längre tid för den kalla,
tröga oljan att rinna tillbaka till
oljetråget. Vid extrema tempera-
turer (-10 °C) kan detta dröja upp
till 12 timmar.
e OBS!
För att undvika motorskador:
– Fyll inte på olja över max- nivån!
– Låt inte oljenivån sjunka
under min-nivån!
Kontrollera alltid oljenivån med
motorcykeln stående lodrätt.
 Kontrollera oljenivån med driftsvarm motor
 Vänta minst fem minuter efter
att motorn stängts av innan
oljenivån kontrolleras
 Ställ upp motorcykeln lodrätt – på ett jämnt och fast
underlag!
10rsbks2.book Seite 22 Montag, 13. Januar 2003 2:01 14

2
23
2
Säkerhetskontroll
MAXMIN
1
2

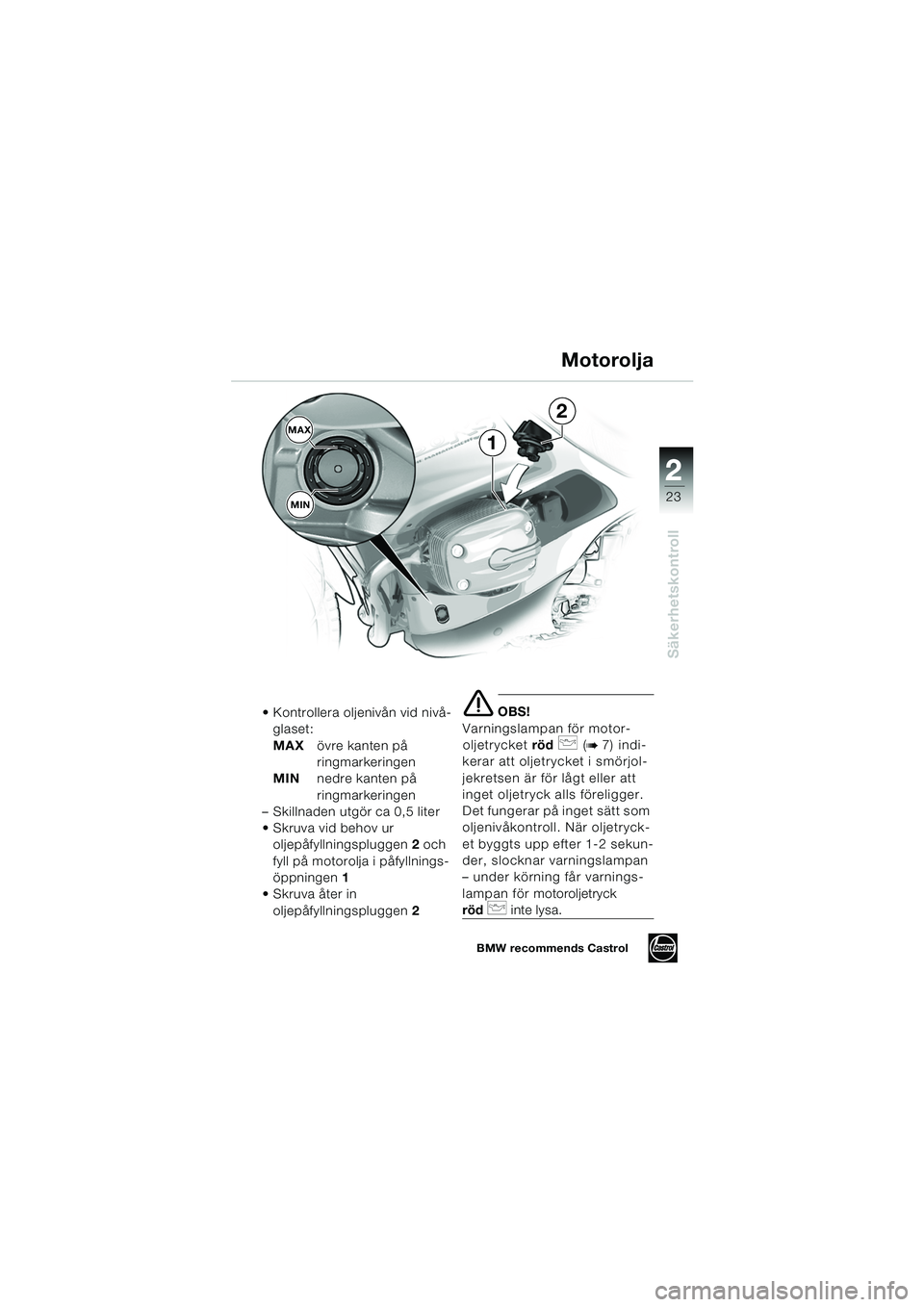

 Kontrollera oljenivån vid nivå- glaset:
MAX övre kanten på
ringmarkeringen
MIN nedre kanten på
ringmarkeringen
– Skillnaden utgör ca 0,5 liter
 Skruva vid behov ur oljepåfyllningspluggen 2 och
fyll på motorolja i påfyllnings-
öppningen 1
 Skruva åter in
oljepåfyllningspluggen 2e OBS!
Varningslampan för motor- oljetrycket röd
p (b 7) indi-
kerar att oljetrycket i smörjol-
jekretsen är för lågt eller att
inget oljetryck alls föreligger.
Det fungerar på inget sätt som
oljenivåkontroll. När oljetryck-
et byggts upp efter 1-2 sekun-
der, slocknar varningslampan
– under körning får varnings-
la mp an för motoroljetryck
rödp inte lysa.
Motorolja
BMW recommends Castrol
10rsbks2.book Seite 23 Montag, 13. Januar 2003 2:01 14

22
24
Säkerhetskontroll

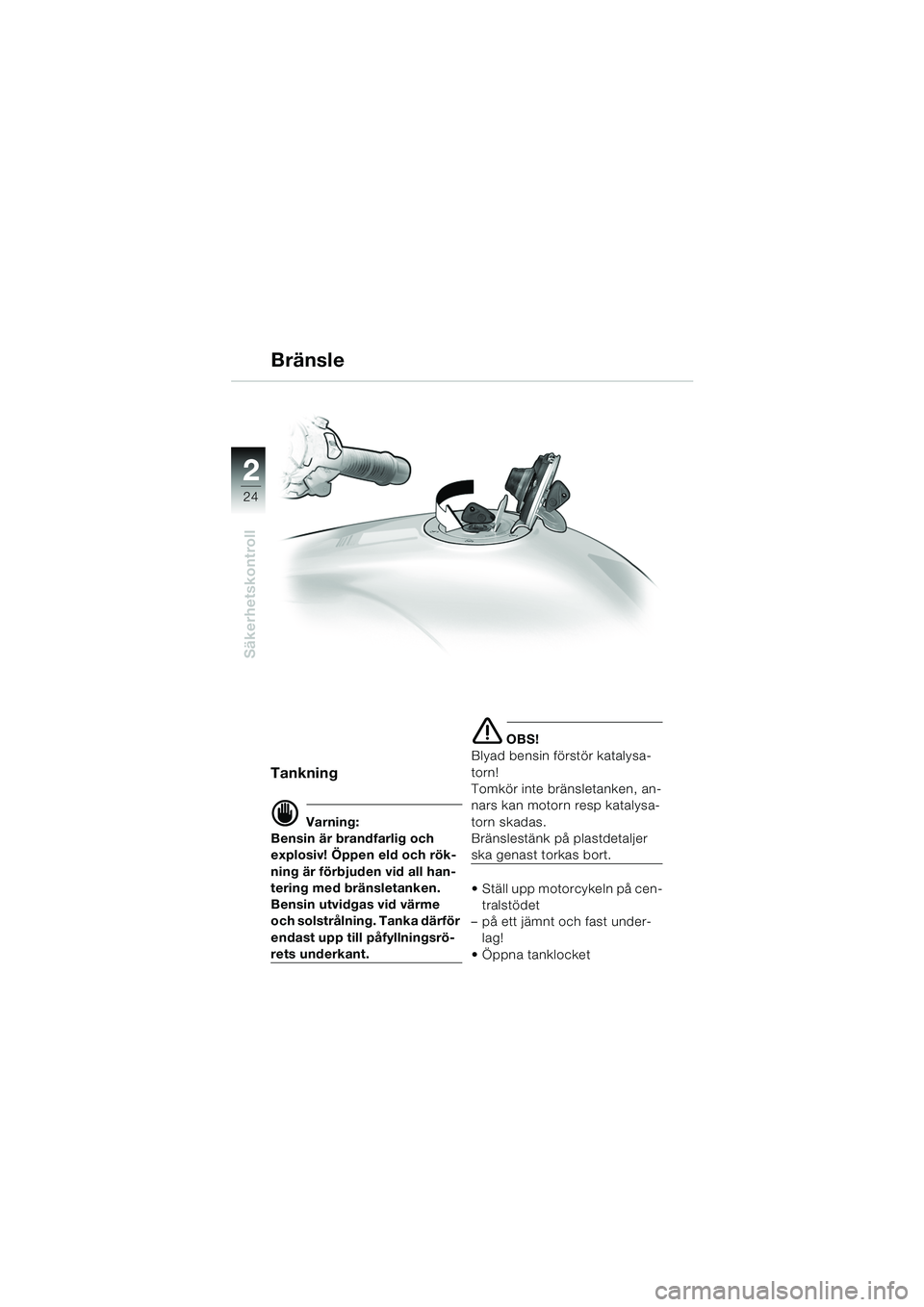

Bränsle
Tankning
d Varning:
Bensin är brandfarlig och
explosiv! Öppen eld och rök-
ning är förbjuden vid all han-
tering med bränsletanken.
Bensin utvidgas vid värme
och solstrålning. Tanka därför
endast upp till påfyllningsrö-
rets underkant.
e OBS!
Blyad bensin förstör katalysa-
torn!
Tomkör inte bränsletanken, an-
nars kan motorn resp katalysa-
torn skadas.
Bränslestänk på plastdetaljer
ska genast torkas bort.
 Ställ upp motorcykeln på cen- tralstödet
– på ett jämnt och fast under- lag!
 Öppna tanklocket
10rsbks2.book Seite 24 Montag, 13. Januar 2003 2:01 14

2
25
2
Säkerhetskontroll

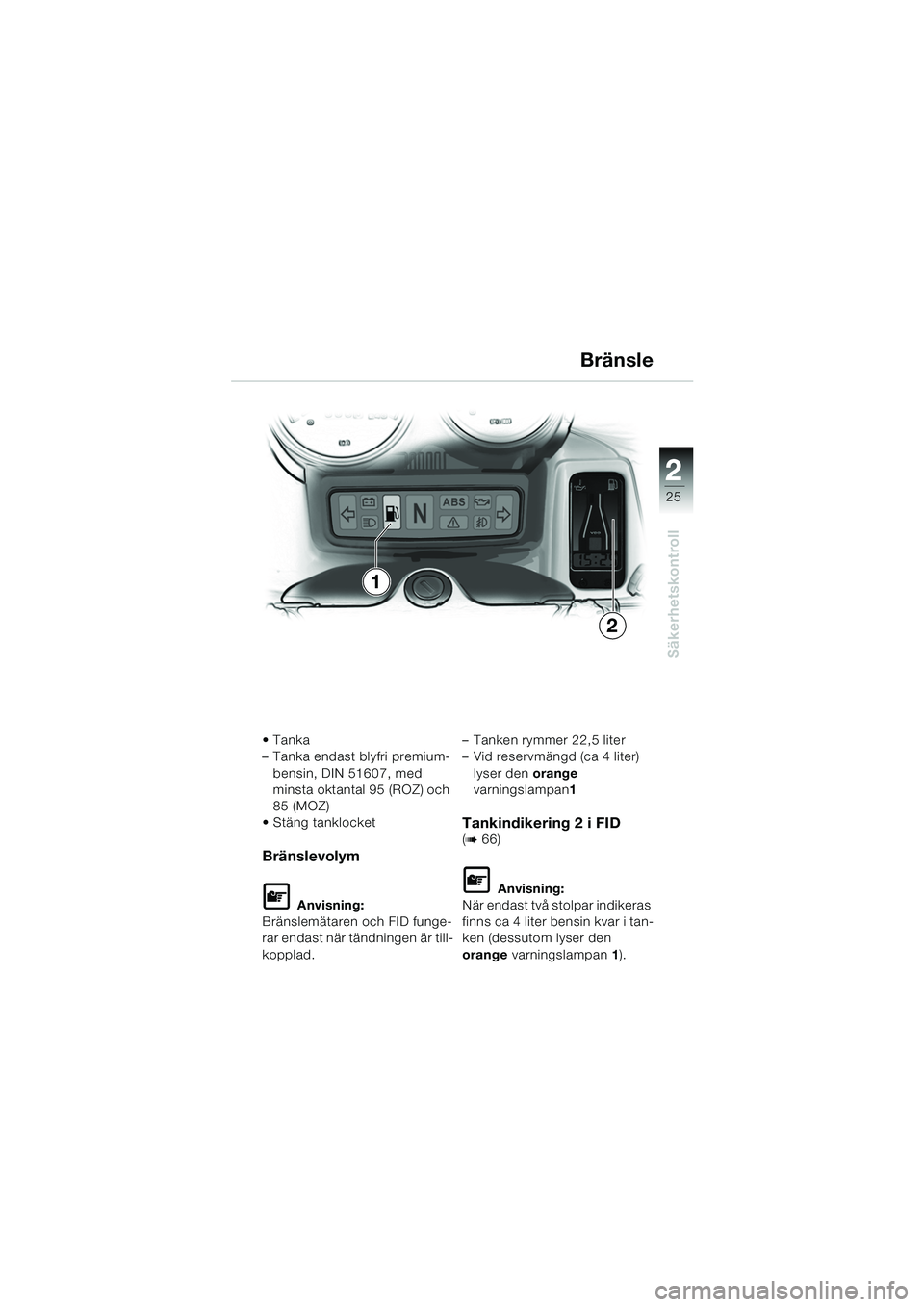

Tanka
– Tanka endast blyfri premium-bensin, DIN 51607, med
minsta oktantal 95 (ROZ) och
85 (MOZ)
Stäng tanklocket
Bränslevolym
L Anvisning:
Bränslemätaren och FID funge-
rar endast när tändningen är till-
kopplad. – Tanken rymmer 22,5 liter
– Vid reservmängd (ca 4 liter)
lyser den orange
varningslampan 1
Tankindikering 2 i FID(b 66)
L Anvisning:
När endast två stolpar indikeras
finns ca 4 liter bensin kvar i tan-
ken (dessutom lyser den
orange varningslampan 1).
Bränsle
1
2
10rsbks2.book Seite 25 Montag, 13. Januar 2003 2:01 14

22
26
Säkerhetskontroll

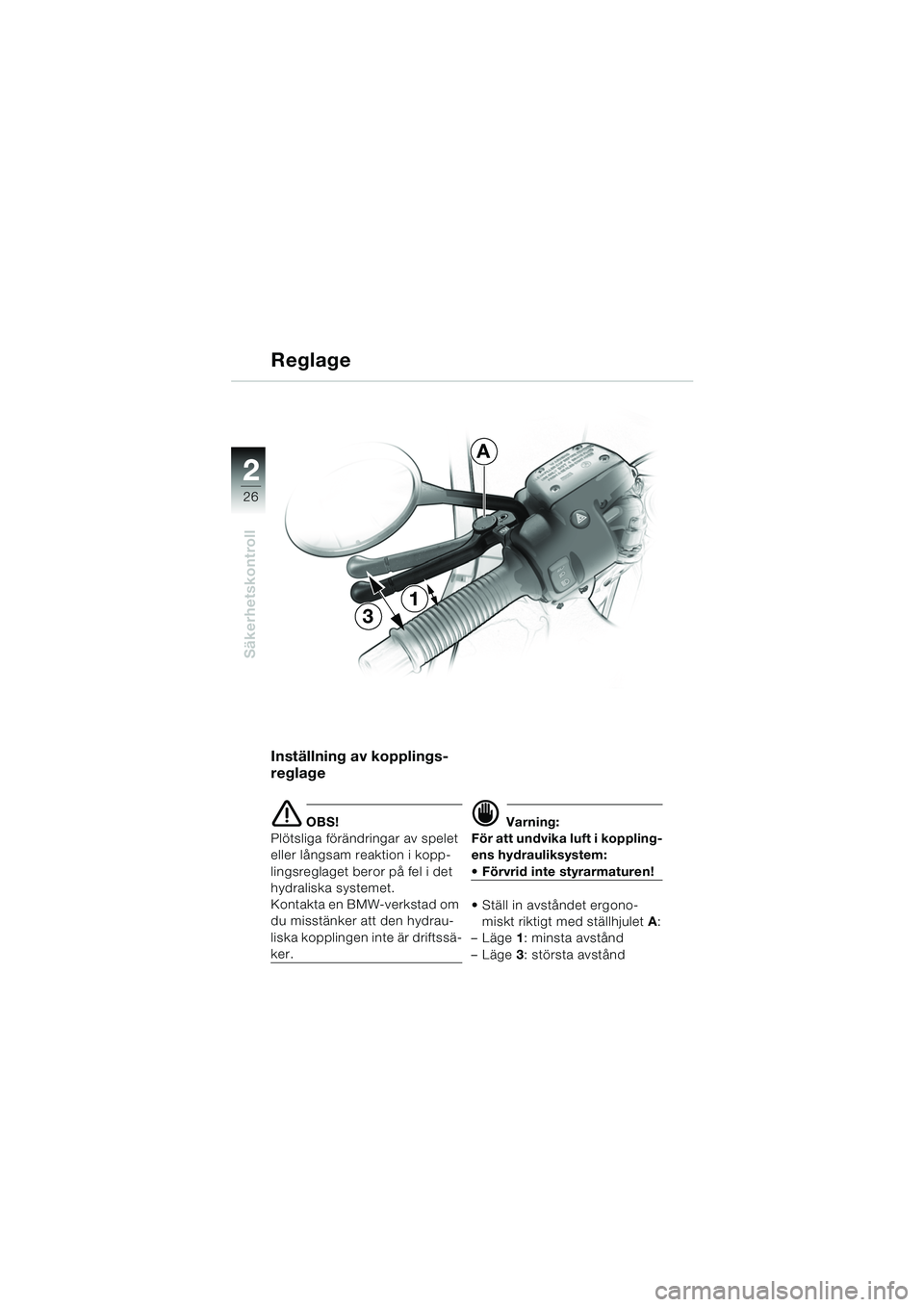

Inställning av kopplings-
reglage
e OBS!
Plötsliga förändringar av spelet
eller långsam reaktion i kopp-
lingsreglaget beror på fel i det
hydraliska systemet.
Kontakta en BMW-verkstad om
du misstänker att den hydrau-
liska kopplingen inte är driftssä-
ker.
d Varning:
För att undvika luft i koppling-
ens hydrauliksystem:
 Förvrid inte styrarmaturen!
 Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 3: största avstånd
3
1
Reglage
A
10rsbks2.book Seite 26 Montag, 13. Januar 2003 2:01 14

2
27
2
Säkerhetskontroll
1
4
A

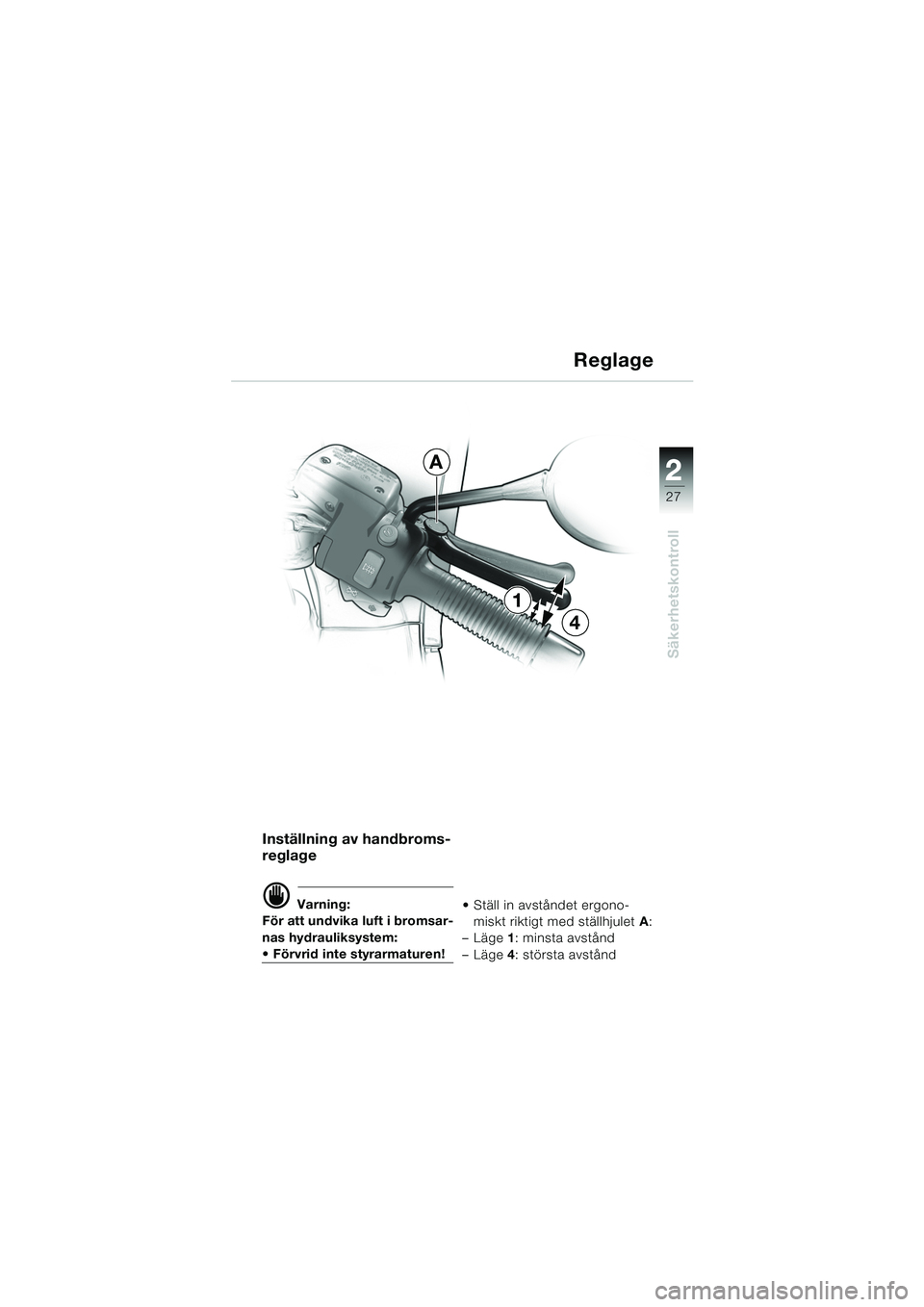

Inställning av handbroms-
reglage
d Varning:
För att undvika luft i bromsar-
nas hydrauliksystem:
 Förvrid inte styrarmaturen!  Ställ in avståndet ergono-
miskt riktigt med ställhjulet A:
–Läge 1: minsta avstånd
–Läge 4: största avstånd
Reglage
10rsbks2.book Seite 27 Montag, 13. Januar 2003 2:01 14

22
28
Säkerhetskontroll

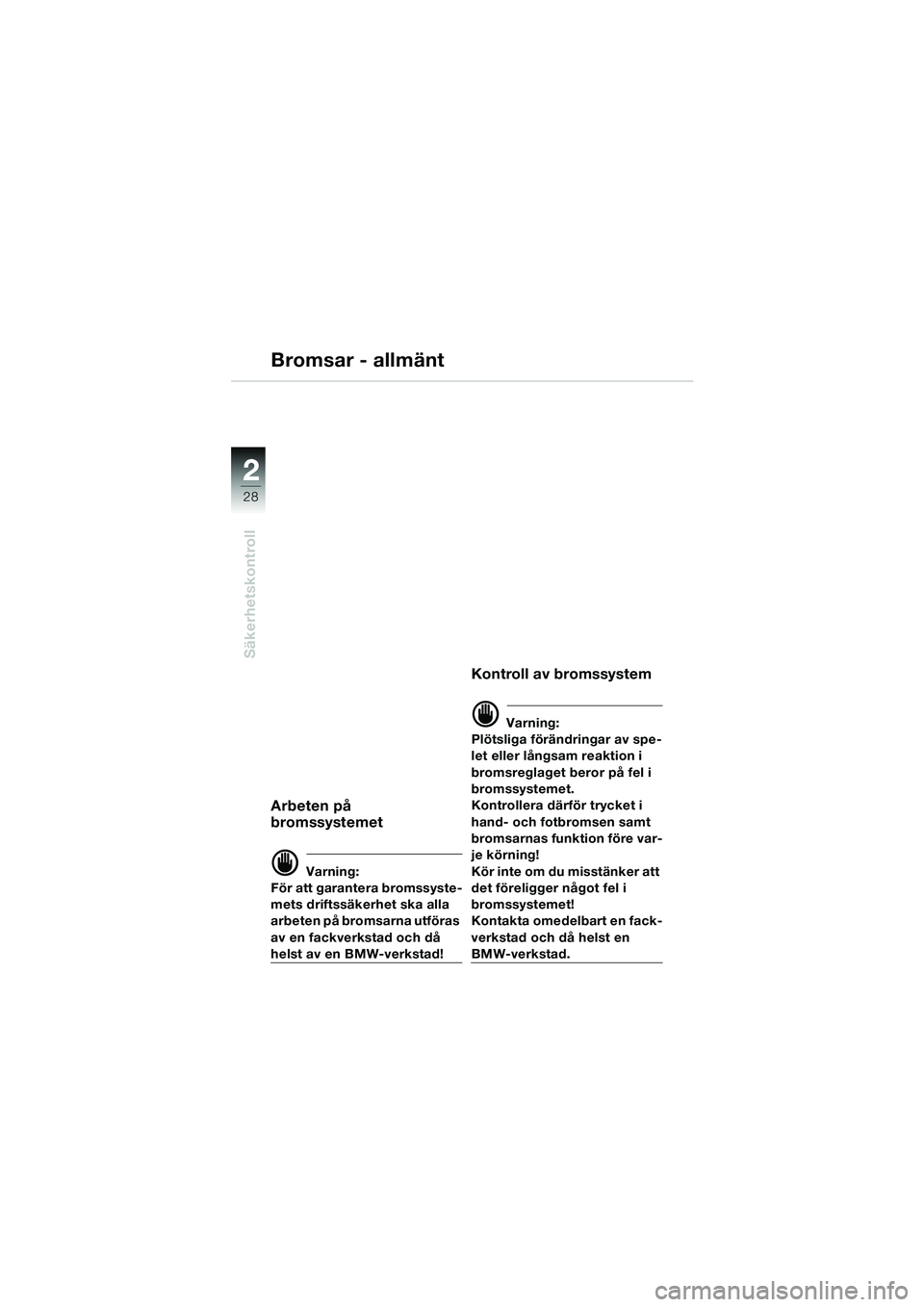

Bromsar - allmänt
Arbeten på
bromssystemet
d Varning:
För att garantera bromssyste-
mets driftssäkerhet ska alla
arbeten på bromsarna utföras
av en fackverkstad och då
helst av en BMW-verkstad!
Kontroll av bromssystem
d Varning:
Plötsliga förändringar av spe-
let eller långsam reaktion i
bromsreglaget beror på fel i
bromssystemet.
Kontrollera därför trycket i
hand- och fotbromsen samt
bromsarnas funktion före var-
je körning!
Kör inte om du misstänker att
det föreligger något fel i
bromssystemet!
Kontakta omedelbart en fack-
verkstad och då helst en
BMW-verkstad.
10rsbks2.book Seite 28 Montag, 13. Januar 2003 2:01 14
