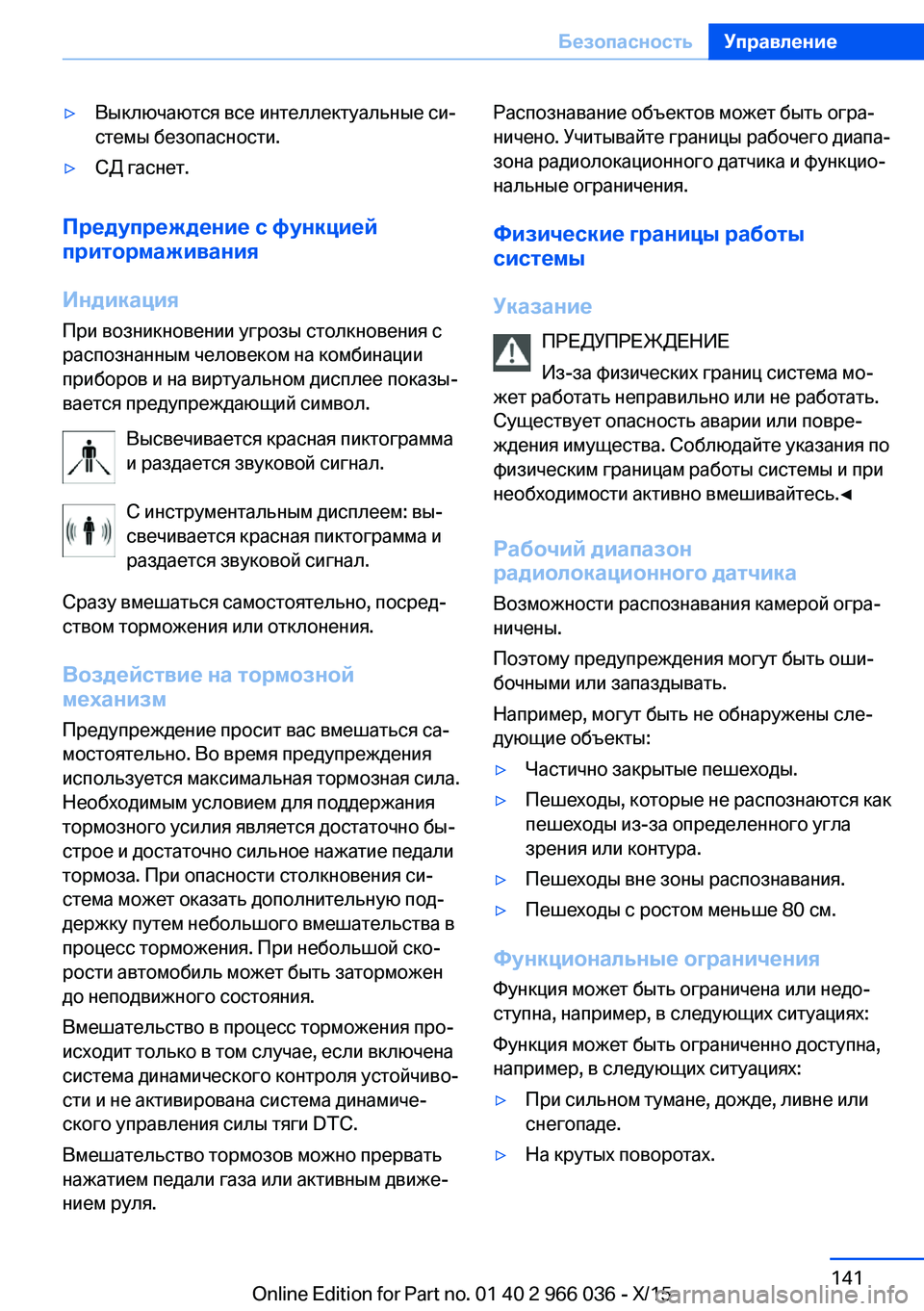

Page 141 of 322

▷Выключаются все интеллектуальные си‐
стемы безопасности.▷СД гаснет.
Предупреждение с функцией
притормаживания
Индикация При возникновении угрозы столкновения с
распознанным человеком на комбинации
приборов и на виртуальном дисплее показы‐
вается предупреждающий символ.
Высвечивается красная пиктограмма
и раздается звуковой сигнал.
С инструментальным дисплеем: вы‐
свечивается красная пиктограмма и
раздается звуковой сигнал.
Сразу вмешаться самостоятельно, посред‐
ством торможения или отклонения.
Воздействие на тормозной
механизм
Предупреждение просит вас вмешаться са‐
мостоятельно. Во время предупреждения используется максимальная тормозная сила.
Необходимым условием для поддержания
тормозного усилия является достаточно бы‐
строе и достаточно сильное нажатие педали
тормоза. При опасности столкновения си‐
стема может оказать дополнительную под‐
держку путем небольшого вмешательства в
процесс торможения. При небольшой ско‐
рости автомобиль может быть заторможен
до неподвижного состояния.
Вмешательство в процесс торможения про‐
исходит только в том случае, если включена
система динамического контроля устойчиво‐
сти и не активирована система динамиче‐
ского управления силы тяги DTC.
Вмешательство тормозов можно прервать
нажатием педали газа или активным движе‐
нием руля.
Распознавание объектов может быть огра‐
ничено. Учитывайте границы рабочего диапа‐
зона радиолокационного датчика и функцио‐
нальные ограничения.
Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
Рабочий диапазон
радиолокационного датчика
Возможности распознавания камерой огра‐
ничены.
Поэтому предупреждения могут быть оши‐
бочными или запаздывать.
Например, могут быть не обнаружены сле‐
дующие объекты:▷Частично закрытые пешеходы.▷Пешеходы, которые не распознаются как
пешеходы из-за определенного угла
зрения или контура.▷Пешеходы вне зоны распознавания.▷Пешеходы с ростом меньше 80 см.
Функциональные ограничения
Функция может быть ограничена или недо‐
ступна, например, в следующих ситуациях:
Функция может быть ограниченно доступна,
например, в следующих ситуациях:
▷При сильном тумане, дожде, ливне или
снегопаде.▷На крутых поворотах.Seite 141БезопасностьУправление141
Online Edition for Part no. 01 40 2 966 036 - X/15

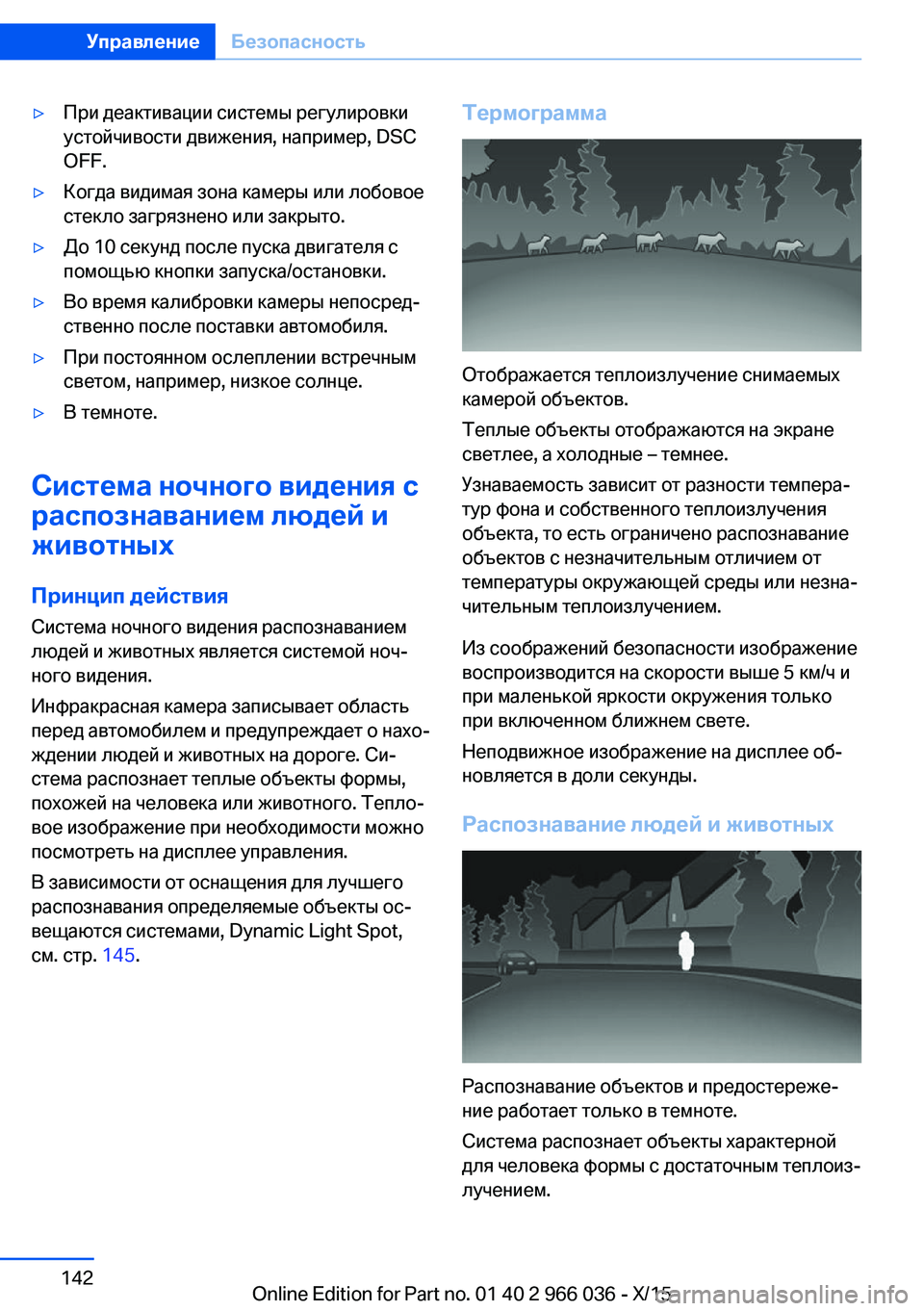

Page 142 of 322

▷При деактивации системы регулировки
устойчивости движения, например, DSC OFF.▷Когда видимая зона камеры или лобовое
стекло загрязнено или закрыто.▷До 10 секунд после пуска двигателя с
помощью кнопки запуска/остановки.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.▷При постоянном ослеплении встречным
светом, например, низкое солнце.▷В темноте.
Система ночного видения с
распознаванием людей и
животных
Принцип действия
Система ночного видения распознаванием
людей и животных является системой ноч‐
ного видения.
Инфракрасная камера записывает область
перед автомобилем и предупреждает о нахо‐
ждении людей и животных на дороге. Си‐
стема распознает теплые объекты формы,
похожей на человека или животного. Тепло‐
вое изображение при необходимости можно
посмотреть на дисплее управления.
В зависимости от оснащения для лучшего
распознавания определяемые объекты ос‐
вещаются системами, Dynamic Light Spot,
см. стр. 145.
Термограмма
Отображается теплоизлучение снимаемых
камерой объектов.
Теплые объекты отображаются на экране
светлее, а холодные – темнее.
Узнаваемость зависит от разности темпера‐
тур фона и собственного теплоизлучения
объекта, то есть ограничено распознавание
объектов с незначительным отличием от
температуры окружающей среды или незна‐
чительным теплоизлучением.
Из соображений безопасности изображение
воспроизводится на скорости выше 5 км/ч и
при маленькой яркости окружения только
при включенном ближнем свете.
Неподвижное изображение на дисплее об‐
новляется в доли секунды.
Распознавание людей и животных
Распознавание объектов и предостереже‐
ние работает только в темноте.
Система распознает объекты характерной
для человека формы с достаточным теплоиз‐
лучением.
Seite 142УправлениеБезопасность142
Online Edition for Part no. 01 40 2 966 036 - X/15

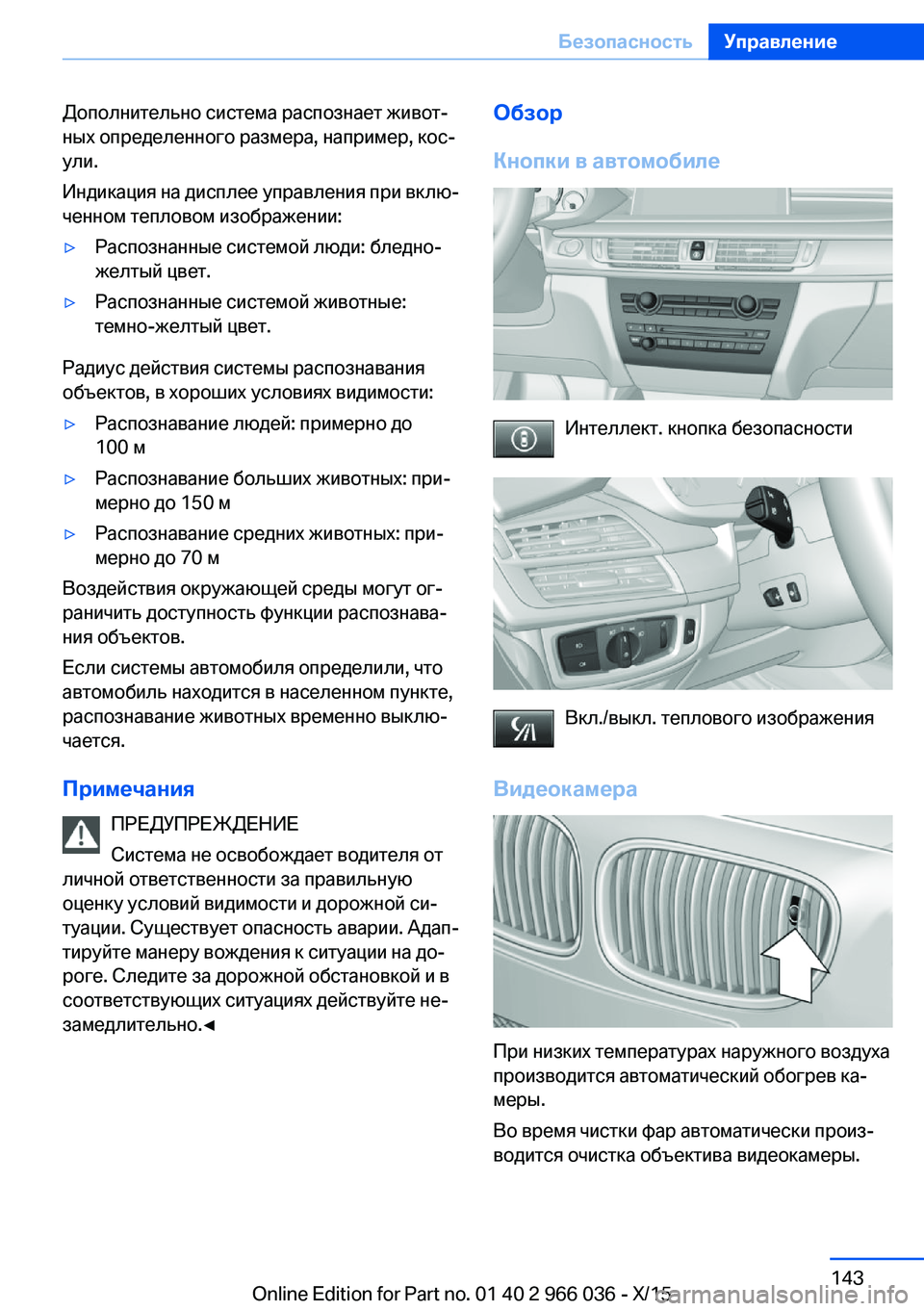

Page 143 of 322

Дополнительно система распознает живот‐
ных определенного размера, например, кос‐
ули.
Индикация на дисплее управления при вклю‐
ченном тепловом изображении:▷Распознанные системой люди: бледно-
желтый цвет.▷Распознанные системой животные:
темно-желтый цвет.
Радиус действия системы распознавания
объектов, в хороших условиях видимости:
▷Распознавание людей: примерно до
100 м▷Распознавание больших животных: при‐
мерно до 150 м▷Распознавание средних животных: при‐
мерно до 70 м
Воздействия окружающей среды могут ог‐
раничить доступность функции распознава‐
ния объектов.
Если системы автомобиля определили, что
автомобиль находится в населенном пункте,
распознавание животных временно выклю‐
чается.
Примечания ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку условий видимости и дорожной си‐ туации. Существует опасность аварии. Адап‐
тируйте манеру вождения к ситуации на до‐
роге. Следите за дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопки в автомобиле
Интеллект. кнопка безопасности
Вкл./выкл. теплового изображения
Видеокамера
При низких температурах наружного воздуха
производится автоматический обогрев ка‐
меры.
Во время чистки фар автоматически произ‐
водится очистка объектива видеокамеры.
Seite 143БезопасностьУправление143
Online Edition for Part no. 01 40 2 966 036 - X/15

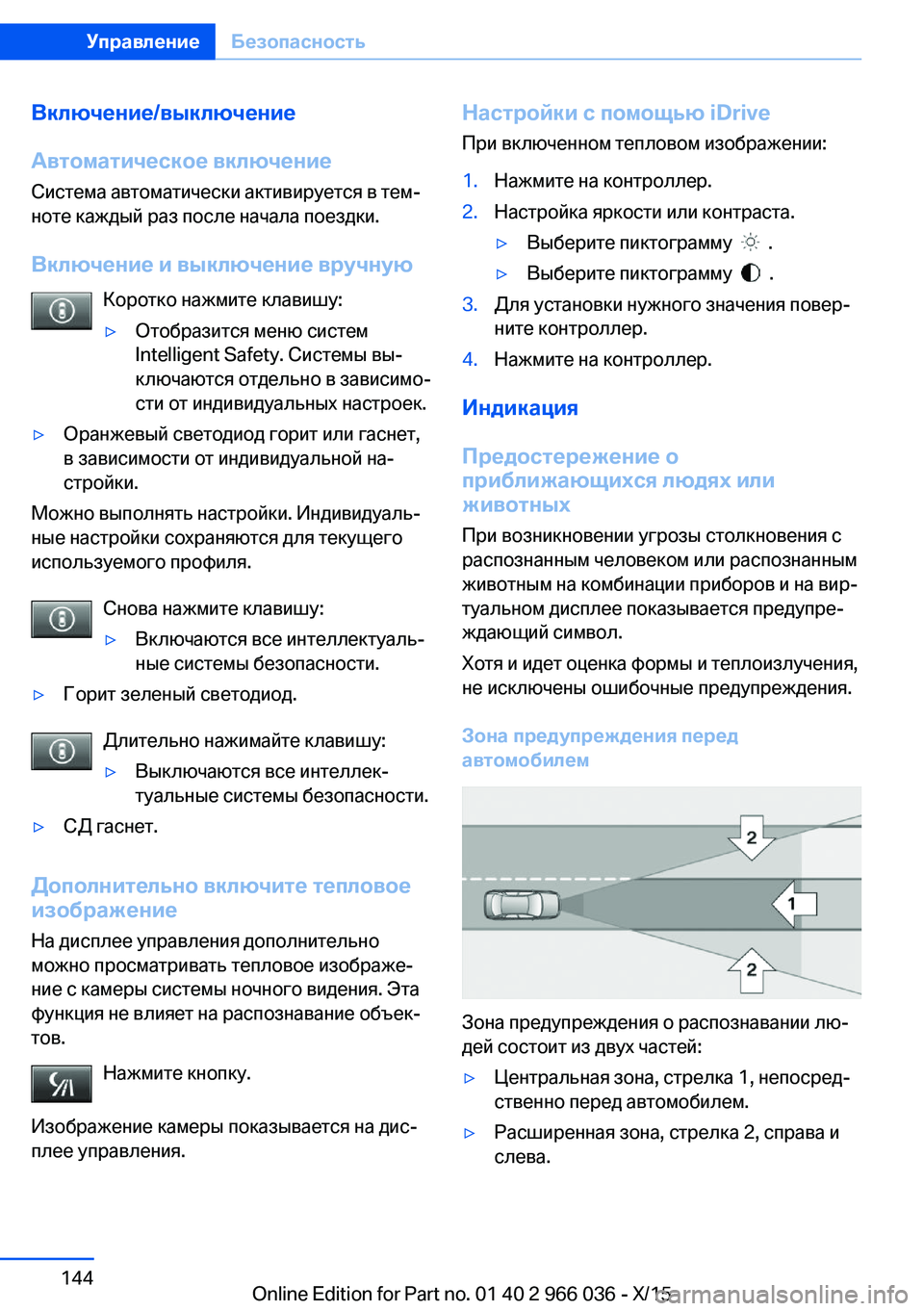

Page 144 of 322

Включение/выключение
Автоматическое включение Система автоматически активируется в тем‐
ноте каждый раз после начала поездки.
Включение и выключение вручную Коротко нажмите клавишу:▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
▷Включаются все интеллектуаль‐
ные системы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
▷Выключаются все интеллек‐
туальные системы безопасности.▷СД гаснет.
Дополнительно включите тепловое изображение
На дисплее управления дополнительно
можно просматривать тепловое изображе‐
ние с камеры системы ночного видения. Эта
функция не влияет на распознавание объек‐
тов.
Нажмите кнопку.
Изображение камеры показывается на дис‐
плее управления.
Настройки с помощью iDrive
При включенном тепловом изображении:1.Нажмите на контроллер.2.Настройка яркости или контраста.▷Выберите пиктограмму .▷Выберите пиктограмму .3.Для установки нужного значения повер‐
ните контроллер.4.Нажмите на контроллер.
Индикация
Предостережение о
приближающихся людях или
животных
При возникновении угрозы столкновения с
распознанным человеком или распознанным
животным на комбинации приборов и на вир‐
туальном дисплее показывается предупре‐
ждающий символ.
Хотя и идет оценка формы и теплоизлучения,
не исключены ошибочные предупреждения.
Зона предупреждения перед
автомобилем
Зона предупреждения о распознавании лю‐
дей состоит из двух частей:
▷Центральная зона, стрелка 1, непосред‐
ственно перед автомобилем.▷Расширенная зона, стрелка 2, справа и
слева.Seite 144УправлениеБезопасность144
Online Edition for Part no. 01 40 2 966 036 - X/15

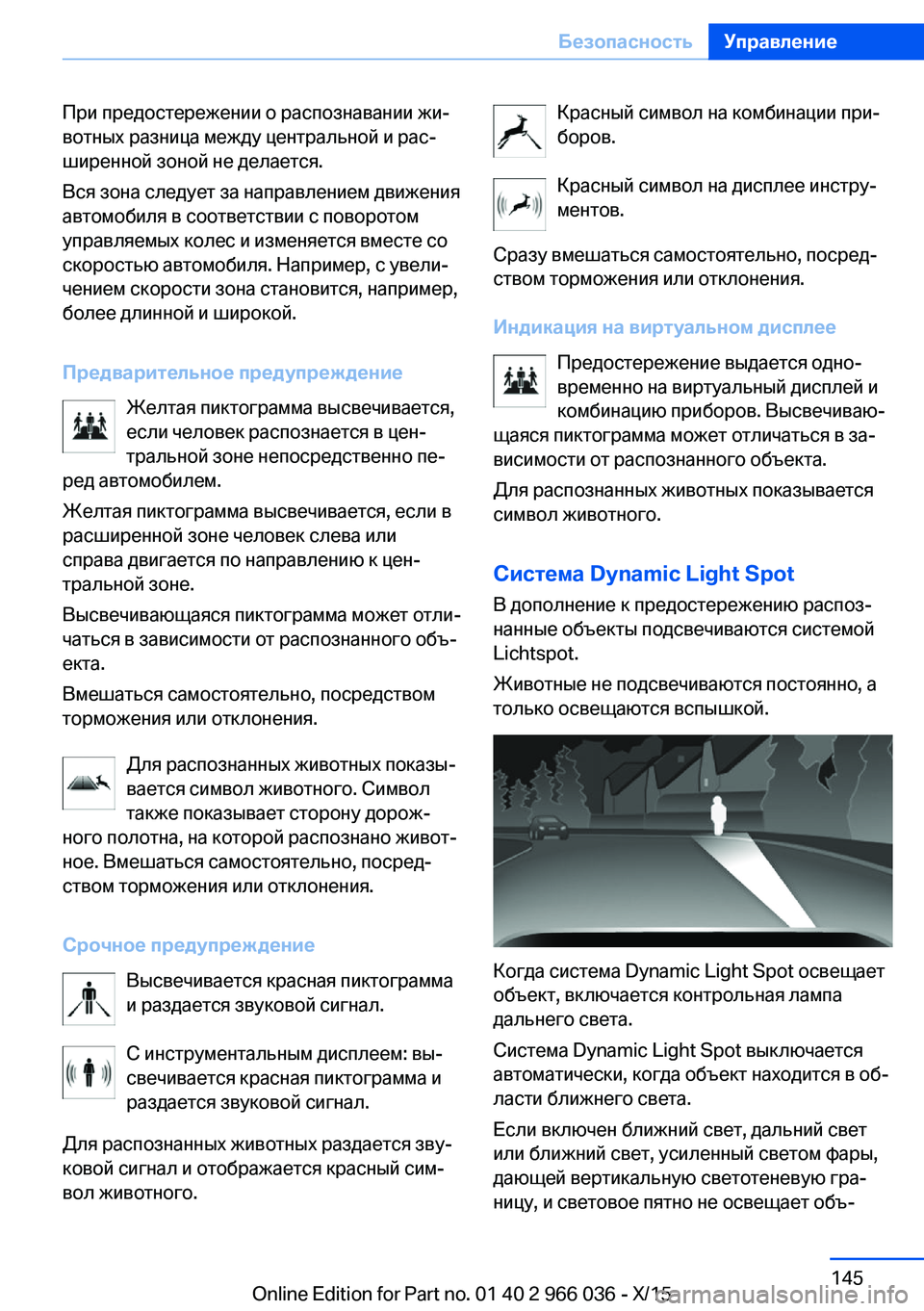

Page 145 of 322

При предостережении о распознавании жи‐
вотных разница между центральной и рас‐
ширенной зоной не делается.
Вся зона следует за направлением движения
автомобиля в соответствии с поворотом
управляемых колес и изменяется вместе со
скоростью автомобиля. Например, с увели‐
чением скорости зона становится, например,
более длинной и широкой.
Предварительное предупреждение Желтая пиктограмма высвечивается,
если человек распознается в цен‐
тральной зоне непосредственно пе‐
ред автомобилем.
Желтая пиктограмма высвечивается, если в
расширенной зоне человек слева или
справа двигается по направлению к цен‐
тральной зоне.
Высвечивающаяся пиктограмма может отли‐
чаться в зависимости от распознанного объ‐
екта.
Вмешаться самостоятельно, посредством
торможения или отклонения.
Для распознанных животных показы‐
вается символ животного. Символ
также показывает сторону дорож‐
ного полотна, на которой распознано живот‐
ное. Вмешаться самостоятельно, посред‐
ством торможения или отклонения.
Срочное предупреждение Высвечивается красная пиктограмма
и раздается звуковой сигнал.
С инструментальным дисплеем: вы‐
свечивается красная пиктограмма и
раздается звуковой сигнал.
Для распознанных животных раздается зву‐
ковой сигнал и отображается красный сим‐
вол животного.Красный символ на комбинации при‐
боров.
Красный символ на дисплее инстру‐
ментов.
Сразу вмешаться самостоятельно, посред‐
ством торможения или отклонения.
Индикация на виртуальном дисплее Предостережение выдается одно‐
временно на виртуальный дисплей и
комбинацию приборов. Высвечиваю‐
щаяся пиктограмма может отличаться в за‐
висимости от распознанного объекта.
Для распознанных животных показывается
символ животного.
Система Dynamic Light Spot В дополнение к предостережению распоз‐
нанные объекты подсвечиваются системой
Lichtspot.
Животные не подсвечиваются постоянно, а
только освещаются вспышкой.
Когда система Dynamic Light Spot освещает
объект, включается контрольная лампа
дальнего света.
Система Dynamic Light Spot выключается
автоматически, когда объект находится в об‐
ласти ближнего света.
Если включен ближний свет, дальний свет
или ближний свет, усиленный светом фары,
дающей вертикальную светотеневую гра‐
ницу, и световое пятно не освещает объ‐
Seite 145БезопасностьУправление145
Online Edition for Part no. 01 40 2 966 036 - X/15

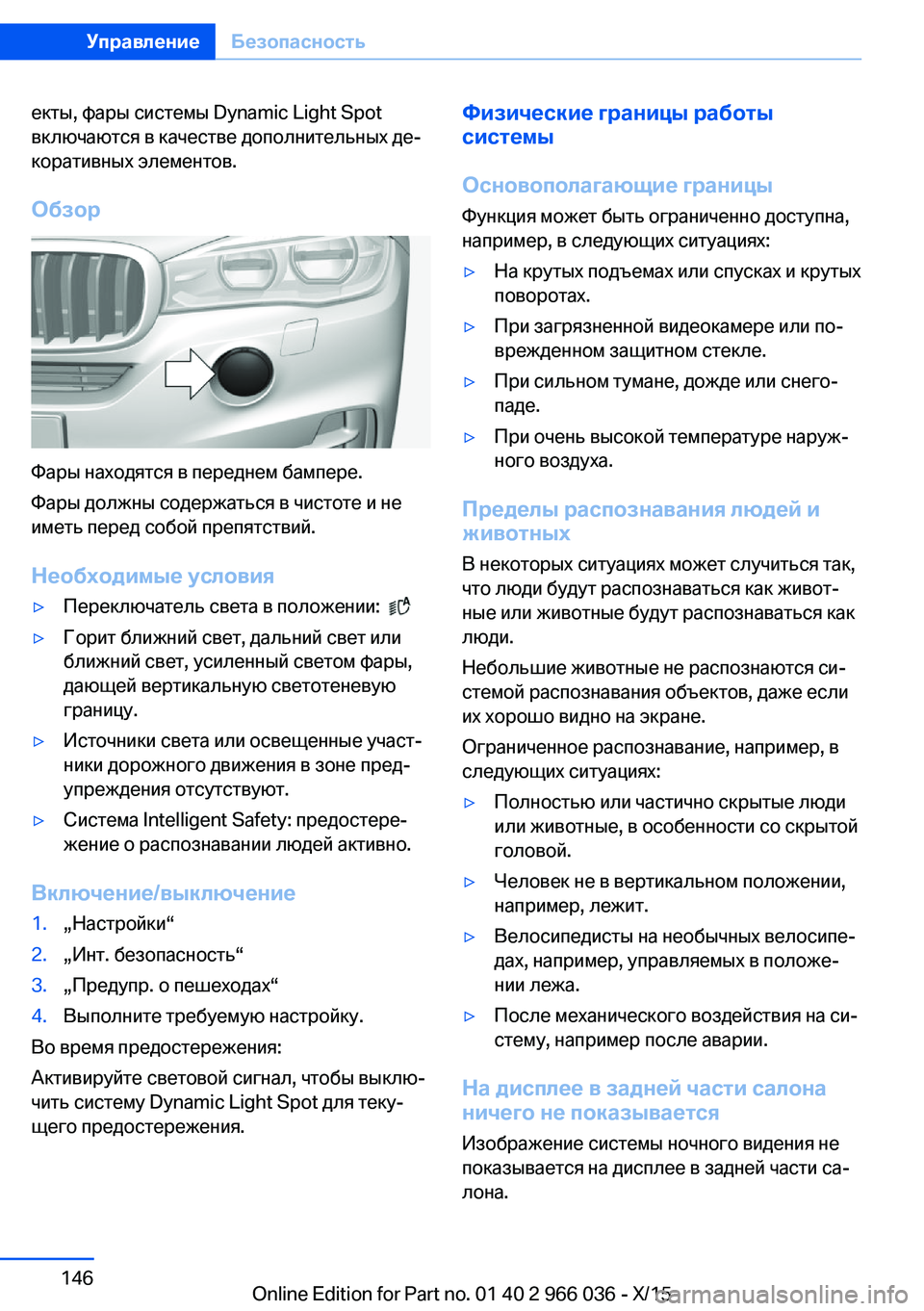

Page 146 of 322

екты, фары системы Dynamic Light Spot
включаются в качестве дополнительных де‐
коративных элементов.
Обзор
Фары находятся в переднем бампере.
Фары должны содержаться в чистоте и не
иметь перед собой препятствий.
Необходимые условия
▷Переключатель света в положении: ▷Горит ближний свет, дальний свет или
ближний свет, усиленный светом фары,
дающей вертикальную светотеневую
границу.▷Источники света или освещенные участ‐
ники дорожного движения в зоне пред‐
упреждения отсутствуют.▷Система Intelligent Safety: предостере‐
жение о распознавании людей активно.
Включение/выключение
1.„Настройки“2.„Инт. безопасность“3.„Предупр. о пешеходах“4.Выполните требуемую настройку.
Во время предостережения:
Активируйте световой сигнал, чтобы выклю‐
чить систему Dynamic Light Spot для теку‐
щего предостережения.
Физические границы работы
системы
Основополагающие границы
Функция может быть ограниченно доступна,
например, в следующих ситуациях:▷На крутых подъемах или спусках и крутых
поворотах.▷При загрязненной видеокамере или по‐
врежденном защитном стекле.▷При сильном тумане, дожде или снего‐
паде.▷При очень высокой температуре наруж‐
ного воздуха.
Пределы распознавания людей и
животных
В некоторых ситуациях может случиться так,
что люди будут распознаваться как живот‐
ные или животные будут распознаваться как
люди.
Небольшие животные не распознаются си‐
стемой распознавания объектов, даже если
их хорошо видно на экране.
Ограниченное распознавание, например, в
следующих ситуациях:
▷Полностью или частично скрытые люди
или животные, в особенности со скрытой
головой.▷Человек не в вертикальном положении,
например, лежит.▷Велосипедисты на необычных велосипе‐
дах, например, управляемых в положе‐
нии лежа.▷После механического воздействия на си‐
стему, например после аварии.
На дисплее в задней части салона
ничего не показывается
Изображение системы ночного видения непоказывается на дисплее в задней части са‐
лона.
Seite 146УправлениеБезопасность146
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 147 of 322

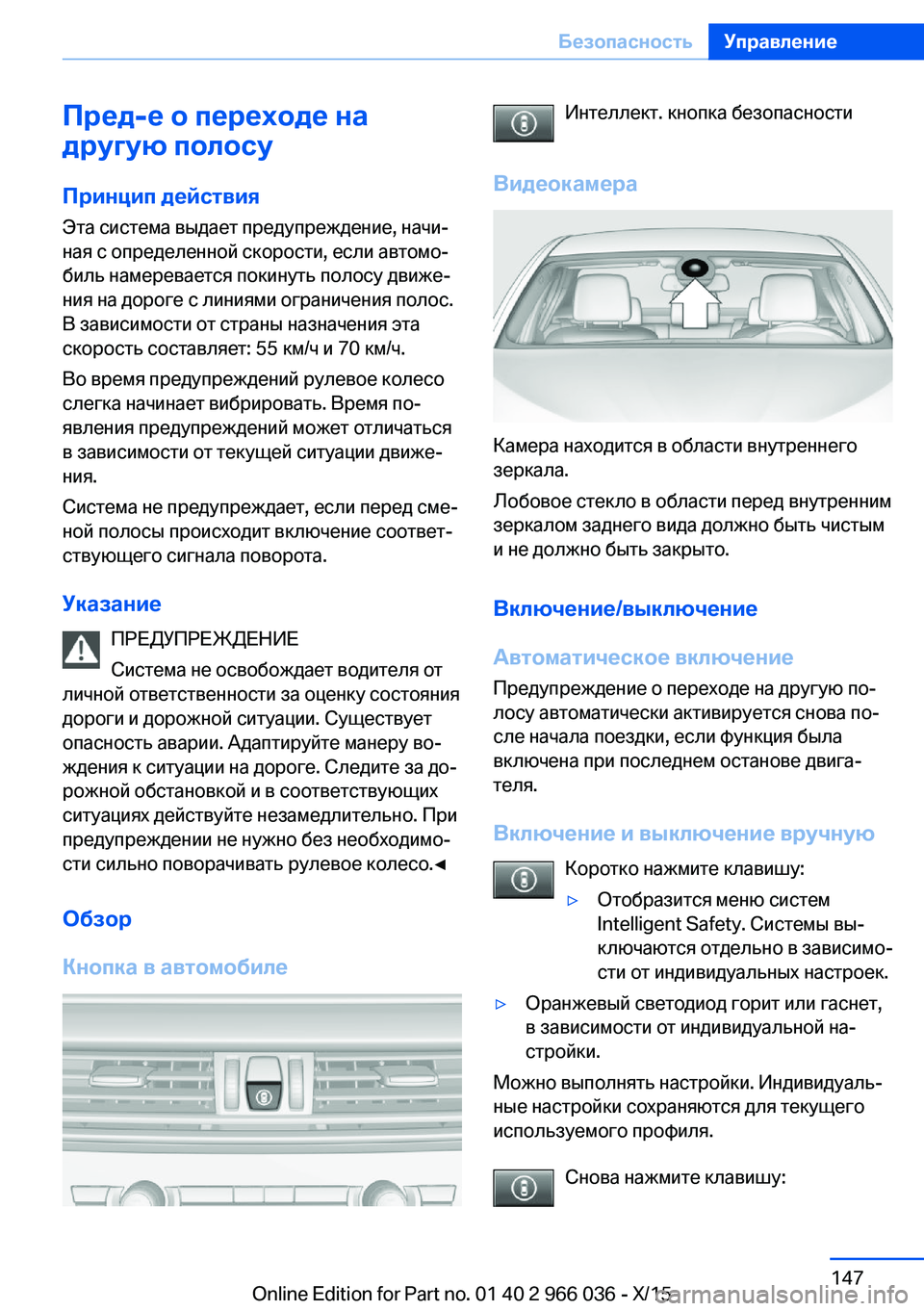

Пред-е о переходе на
другую полосу
Принцип действия
Эта система выдает предупреждение, начи‐
ная с определенной скорости, если автомо‐
биль намеревается покинуть полосу движе‐
ния на дороге с линиями ограничения полос.
В зависимости от страны назначения эта
скорость составляет: 55 км/ч и 70 км/ч.
Во время предупреждений рулевое колесо
слегка начинает вибрировать. Время по‐
явления предупреждений может отличаться
в зависимости от текущей ситуации движе‐
ния.
Система не предупреждает, если перед сме‐
ной полосы происходит включение соответ‐
ствующего сигнала поворота.
Указание ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за оценку состояния
дороги и дорожной ситуации. Существует
опасность аварии. Адаптируйте манеру во‐
ждения к ситуации на дороге. Следите за до‐
рожной обстановкой и в соответствующих
ситуациях действуйте незамедлительно. При предупреждении не нужно без необходимо‐
сти сильно поворачивать рулевое колесо.◀
Обзор
Кнопка в автомобилеИнтеллект. кнопка безопасности
Видеокамера
Камера находится в области внутреннего
зеркала.
Лобовое стекло в области перед внутренним
зеркалом заднего вида должно быть чистым
и не должно быть закрыто.
Включение/выключение
Автоматическое включение
Предупреждение о переходе на другую по‐
лосу автоматически активируется снова по‐
сле начала поездки, если функция была
включена при последнем останове двига‐
теля.
Включение и выключение вручную Коротко нажмите клавишу:
▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
Seite 147БезопасностьУправление147
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 148 of 322

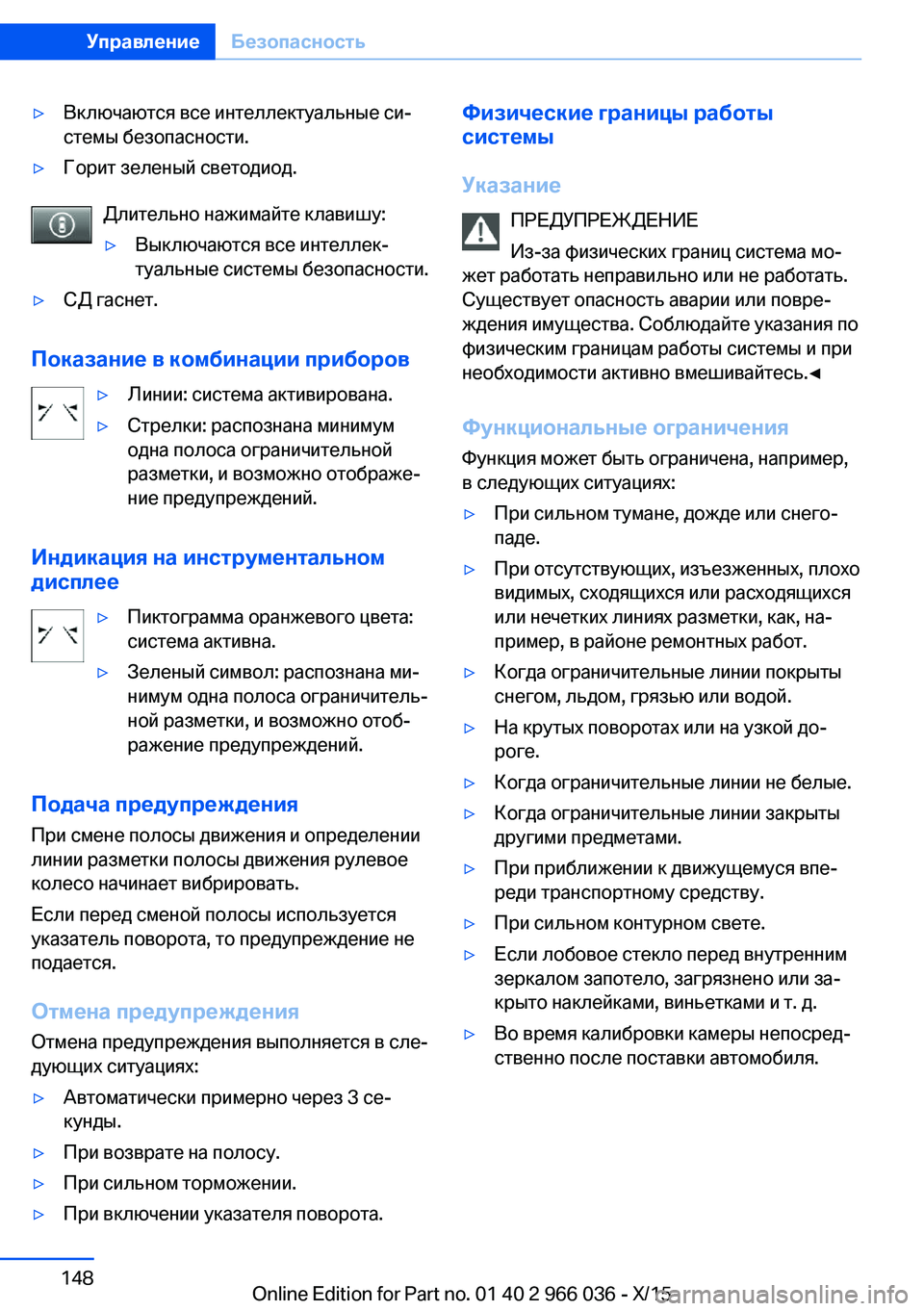

▷Включаются все интеллектуальные си‐
стемы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
▷Выключаются все интеллек‐
туальные системы безопасности.▷СД гаснет.
Показание в комбинации приборов
▷Линии: система активирована.▷Стрелки: распознана минимум
одна полоса ограничительной
разметки, и возможно отображе‐
ние предупреждений.
Индикация на инструментальном
дисплее
▷Пиктограмма оранжевого цвета:
система активна.▷Зеленый символ: распознана ми‐
нимум одна полоса ограничитель‐
ной разметки, и возможно отоб‐
ражение предупреждений.
Подача предупреждения
При смене полосы движения и определении
линии разметки полосы движения рулевое
колесо начинает вибрировать.
Если перед сменой полосы используется
указатель поворота, то предупреждение не
подается.
Отмена предупреждения Отмена предупреждения выполняется в сле‐
дующих ситуациях:
▷Автоматически примерно через 3 се‐
кунды.▷При возврате на полосу.▷При сильном торможении.▷При включении указателя поворота.Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
Функциональные ограничения
Функция может быть ограничена, например,
в следующих ситуациях:▷При сильном тумане, дожде или снего‐
паде.▷При отсутствующих, изъезженных, плохо
видимых, сходящихся или расходящихся
или нечетких линиях разметки, как, на‐
пример, в районе ремонтных работ.▷Когда ограничительные линии покрыты
снегом, льдом, грязью или водой.▷На крутых поворотах или на узкой до‐
роге.▷Когда ограничительные линии не белые.▷Когда ограничительные линии закрыты
другими предметами.▷При приближении к движущемуся впе‐
реди транспортному средству.▷При сильном контурном свете.▷Если лобовое стекло перед внутренним
зеркалом запотело, загрязнено или за‐
крыто наклейками, виньетками и т. д.▷Во время калибровки камеры непосред‐
ственно после поставки автомобиля.Seite 148УправлениеБезопасность148
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 149 of 322

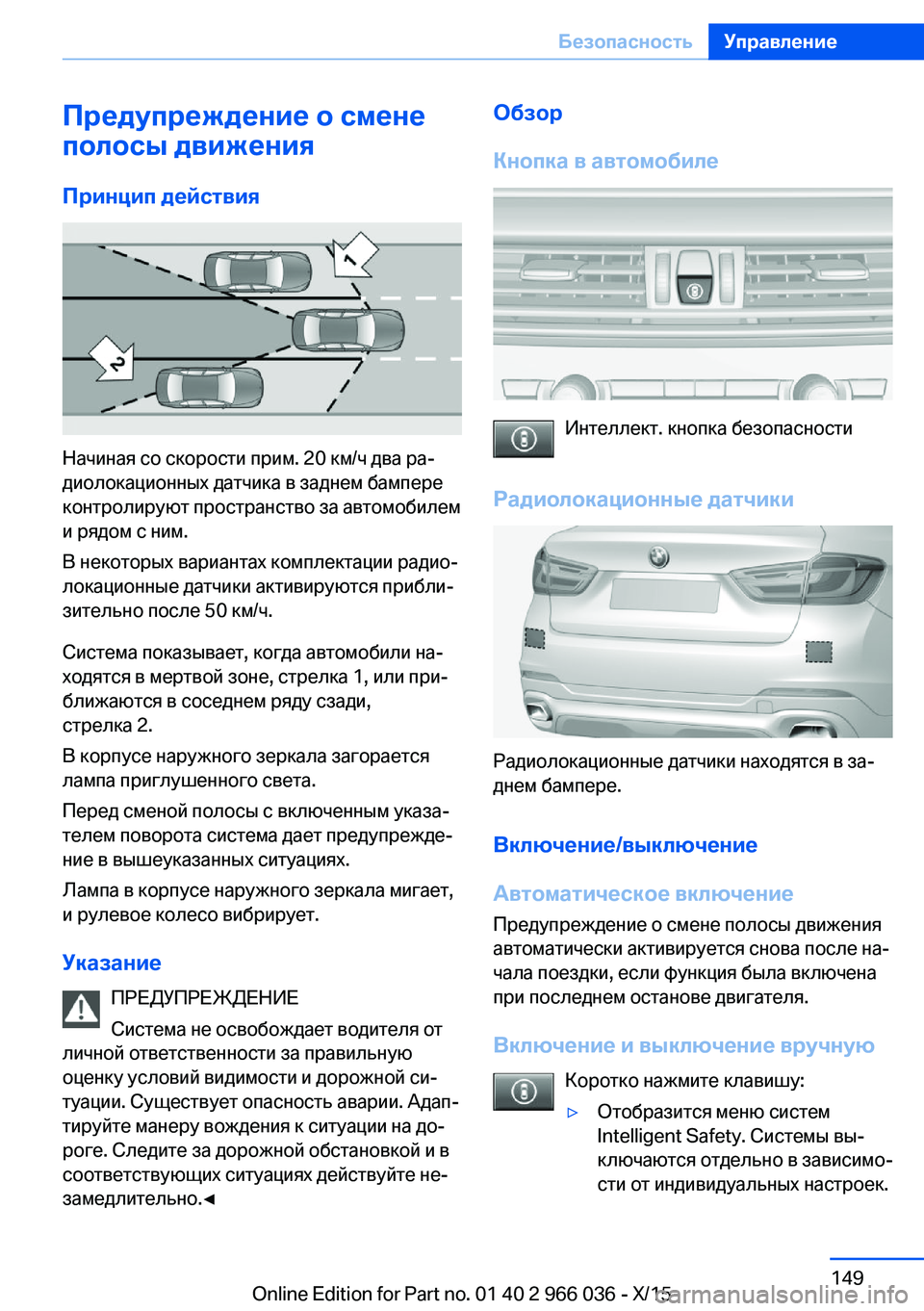

Предупреждение о смене
полосы движения
Принцип действия
Начиная со скорости прим. 20 км/ч два ра‐
диолокационных датчика в заднем бампере
контролируют пространство за автомобилем
и рядом с ним.
В некоторых вариантах комплектации радио‐
локационные датчики активируются прибли‐
зительно после 50 км/ч.
Система показывает, когда автомобили на‐
ходятся в мертвой зоне, стрелка 1, или при‐
ближаются в соседнем ряду сзади,
стрелка 2.
В корпусе наружного зеркала загорается
лампа приглушенного света.
Перед сменой полосы с включенным указа‐
телем поворота система дает предупрежде‐
ние в вышеуказанных ситуациях.
Лампа в корпусе наружного зеркала мигает,
и рулевое колесо вибрирует.
Указание ПРЕДУПРЕЖДЕНИЕ
Система не освобождает водителя от
личной ответственности за правильную
оценку условий видимости и дорожной си‐
туации. Существует опасность аварии. Адап‐
тируйте манеру вождения к ситуации на до‐
роге. Следите за дорожной обстановкой и в
соответствующих ситуациях действуйте не‐
замедлительно.◀
Обзор
Кнопка в автомобиле
Интеллект. кнопка безопасности
Радиолокационные датчики
Радиолокационные датчики находятся в за‐
днем бампере.
Включение/выключение
Автоматическое включение
Предупреждение о смене полосы движения
автоматически активируется снова после на‐
чала поездки, если функция была включена
при последнем останове двигателя.
Включение и выключение вручную Коротко нажмите клавишу:
▷Отобразится меню систем
Intelligent Safety. Системы вы‐
ключаются отдельно в зависимо‐
сти от индивидуальных настроек.Seite 149БезопасностьУправление149
Online Edition for Part no. 01 40 2 966 036 - X/15
Page 150 of 322

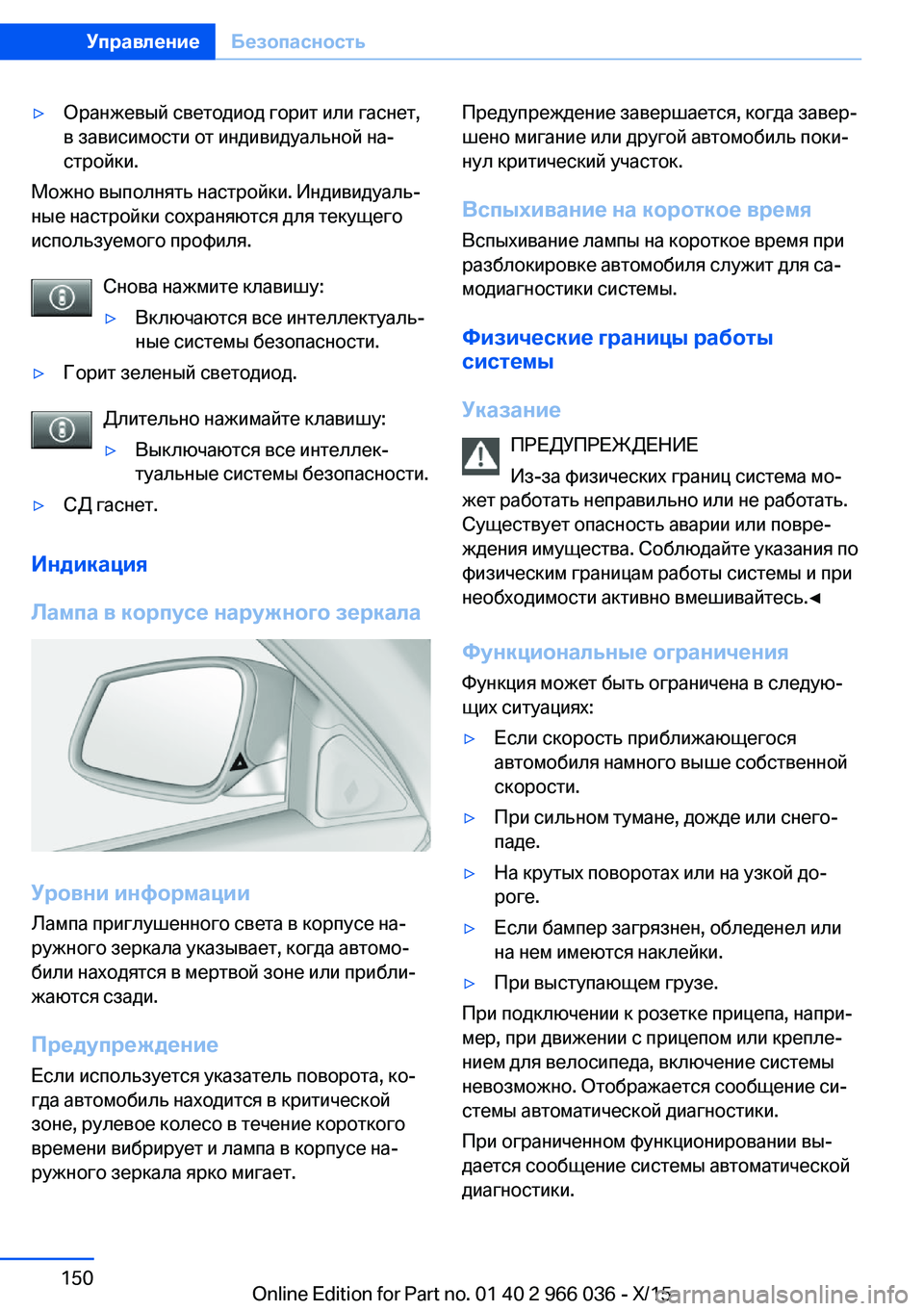

▷Оранжевый светодиод горит или гаснет,
в зависимости от индивидуальной на‐
стройки.
Можно выполнять настройки. Индивидуаль‐
ные настройки сохраняются для текущего
используемого профиля.
Снова нажмите клавишу:
▷Включаются все интеллектуаль‐
ные системы безопасности.▷Горит зеленый светодиод.
Длительно нажимайте клавишу:
▷Выключаются все интеллек‐
туальные системы безопасности.▷СД гаснет.
Индикация
Лампа в корпусе наружного зеркала
Уровни информации
Лампа приглушенного света в корпусе на‐
ружного зеркала указывает, когда автомо‐
били находятся в мертвой зоне или прибли‐
жаются сзади.
Предупреждение
Если используется указатель поворота, ко‐
гда автомобиль находится в критической
зоне, рулевое колесо в течение короткого
времени вибрирует и лампа в корпусе на‐
ружного зеркала ярко мигает.
Предупреждение завершается, когда завер‐
шено мигание или другой автомобиль поки‐
нул критический участок.
Вспыхивание на короткое время
Вспыхивание лампы на короткое время при
разблокировке автомобиля служит для са‐
модиагностики системы.
Физические границы работы
системы
Указание ПРЕДУПРЕЖДЕНИЕ
Из-за физических границ система мо‐
жет работать неправильно или не работать.
Существует опасность аварии или повре‐
ждения имущества. Соблюдайте указания по
физическим границам работы системы и при
необходимости активно вмешивайтесь.◀
Функциональные ограничения Функция может быть ограничена в следую‐
щих ситуациях:▷Если скорость приближающегося
автомобиля намного выше собственной
скорости.▷При сильном тумане, дожде или снего‐
паде.▷На крутых поворотах или на узкой до‐
роге.▷Если бампер загрязнен, обледенел или
на нем имеются наклейки.▷При выступающем грузе.
При подключении к розетке прицепа, напри‐
мер, при движении с прицепом или крепле‐
нием для велосипеда, включение системы
невозможно. Отображается сообщение си‐
стемы автоматической диагностики.
При ограниченном функционировании вы‐
дается сообщение системы автоматической
диагностики.
Seite 150УправлениеБезопасность150
Online Edition for Part no. 01 40 2 966 036 - X/15
