Page 251 of 436

TEST TC-79ACONTINUED - REPAIRING - SOLENOID VALVE CONTROLLER OPEN CIRCUIT
*Perform Verification TEST VER-2A. **Check connectors - Clean / repair as necessary.
TEST TC-79A KEY OFF.
CONTINUED FROM DISCONNECT THE
THE PREVIOUS FUEL PUMP ASSEMBLY
PAGE. HARNESS
CONNECTOR.**
KEY ON. MEASURE FUEL
USE A VOLTMETER IN PUMP HARNESS IS THE VOLTAGE YES REPAIR THE OPEN
THE FOLLOWING CONNECTOR CAVITY 10. BELOW 10.5 VOLTS? DIESEL POWER RELAY
STEP.OUTPUT CIRCUIT*
FIG.1
NO
TURN IGNITION OFF. USING AN OHMMETER, REPAIR THE FUEL
DISCONNECT THE ECM MEASURE THE FUEL IS THE RESISTANCE YES TIMING SOLENOID
HARNESS TIMING SOLENOID BELOW 5.0 OHMS? CONTROL CIRCUIT
CONNECTORS.** CONTROL CIRCUIT TO FOR A SHORT TO
GROUND. FIG.1 GROUND.*
NO
MEASURE THE FUEL REPAIR THE OPEN
USE AN OHMMETER IN TIMING SOLENOID IS THE RESISTANCE YES FUEL TIMING
THE FOLLOWING CONTROL CKT BETWEEN ABOVE 5.0 OHMS? SOLENOID CONTROL
STEPS. THE ECM AND THE FUEL CIRCUIT.*
PUMP ASSEMBLY. FIG.2
NO
MEASURE THE PUMP CONNECTOR (PUMP
RESISTANCE OF THE SIDE) BETWEEN IS THE RESISTANCE NO REPLACE THE FUEL
FUEL TIMING CAVITIES 5 AND 10. BETWEEN 12.0 AND INJECTION PUMP
SOLENOID AT THE 20.0 OHMS? ASSEMBLY.*
INJECTION... FIG.3
YES
NOTE: BEFORE
REPLACING THE ECM, DID THE FUEL YES REPLACE THE ENGINE
PERFORM TEST NTC-3A INJECTION PUMP CONTROL MODULE.*
TO CHECK INTERNAL PASS TEST NTC-3A?
FUEL PUMP CIRCUITRY.
NO
REPLACE THE FUEL
INJECTION PUMP
ASSEMBLY.*
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
245
ProCarManuals.com
Page 252 of 436

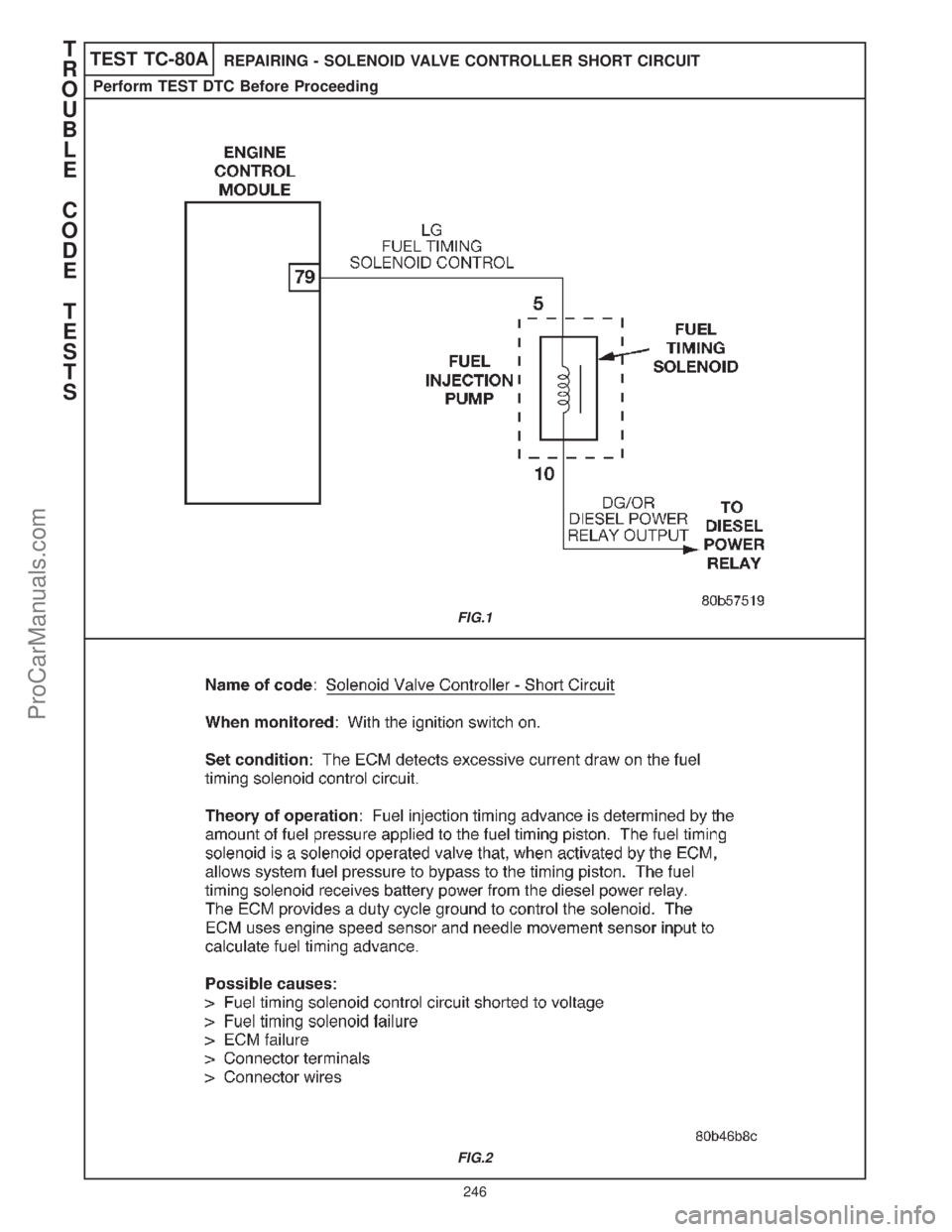

TEST TC-80AREPAIRING - SOLENOID VALVE CONTROLLER SHORT CIRCUIT
Perform TEST DTC Before Proceeding
FIG.1
FIG.2
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
246
ProCarManuals.com
Page 253 of 436
TEST TC-80AREPAIRING - SOLENOID VALVE CONTROLLER SHORT CIRCUIT
Perform TEST DTC Before Proceeding
*Perform Verification TEST VER-2A. **Check connectors - Clean / repair as necessary.
KEY ON, READ CODES.
START TEST WITH THE DRB, DOES THE DRB DISPLAY YES CONTINUE TEST
TC-80A. ERASE CODES. TURN "SOLENOID VALVE TC-80A ON THE
IGNITION OFF. CONTROLLER SHORT NEXT PAGE.
CIRCUIT"?
NO
USE THE SCHEMATIC AS DOES THE DRB REPAIR THE HARNESS
A GUIDE AND WIGGLE MONITOR THE DRB DISPLAY "SOLENOID YES OR CONNECTOR THAT
THE SOLENOID VALVE DISPLAY. VALVE CONTROLLER CAUSED THE CODE TO
CONNECTOR & HARNESS. SHORT CIRCUIT"? SET.*
FIG.1
NO
AT THIS TIME, THE USING THE
CONDITION REQUIRED SCHEMATIC AS A WERE ANY PROBLEMS YES REPAIR AS
TO SET THE CODE IS GUIDE, INSPECT THE FOUND? NECESSARY.*
NOT PRESENT. WIRING AND
FIG.2 CONNECTORS.
NO
REFER TO GENERAL
INFORMATION 3.3.2 YES
FOR ADDITIONAL TEST COMPLETE.*
INFORMATION ON
INTERMITTENT CODES.
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
247
ProCarManuals.com
Page 254 of 436

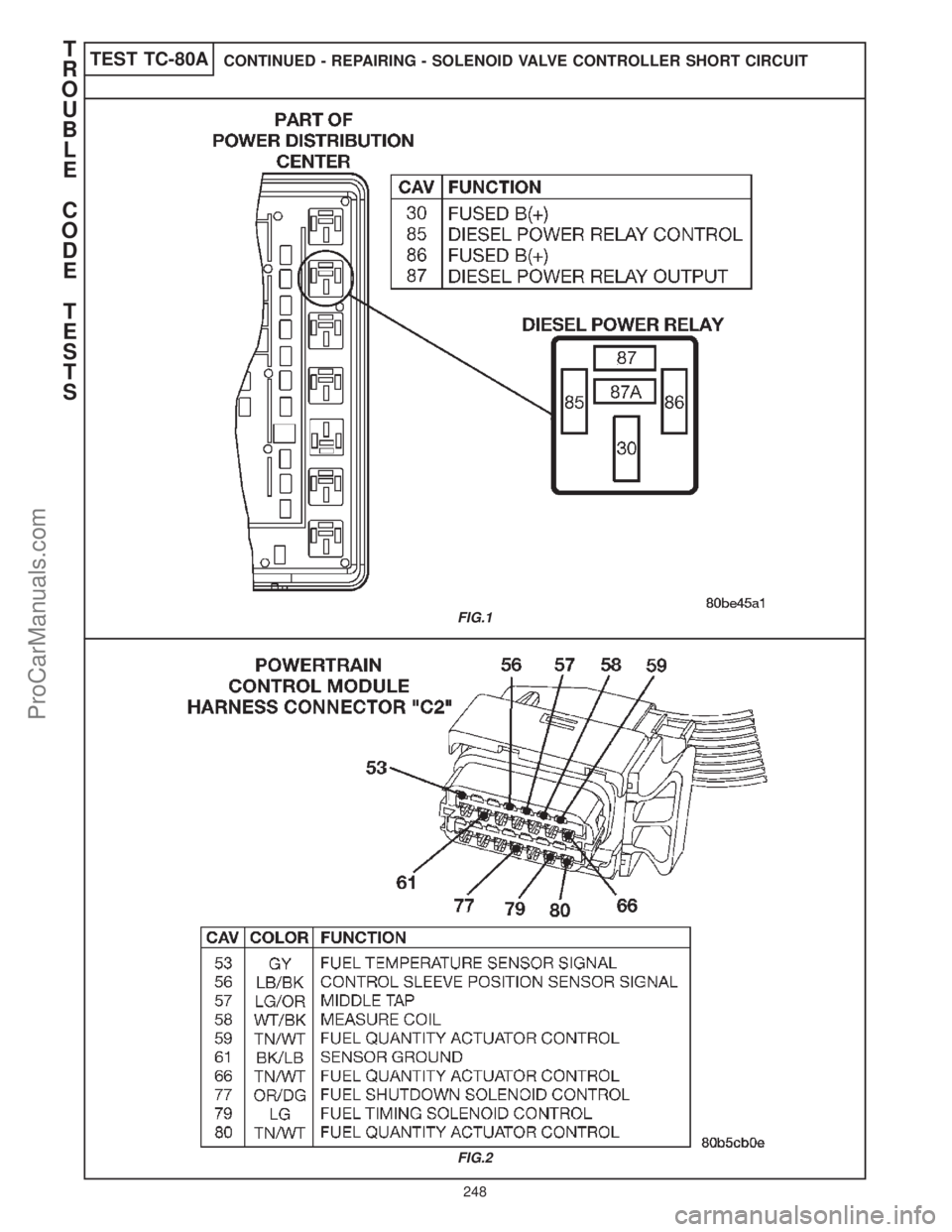

TEST TC-80ACONTINUED - REPAIRING - SOLENOID VALVE CONTROLLER SHORT CIRCUIT
FIG.1
FIG.2
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
248
ProCarManuals.com
Page 255 of 436

TEST TC-80ACONTINUED - REPAIRING - SOLENOID VALVE CONTROLLER SHORT CIRCUIT
*Perform Verification TEST VER-2A. **Check connectors - Clean / repair as necessary.
KEY OFF. KEY ON. ERASE CODES.
TEST TC-80A DISCONNECT THE DOES THE DRB DISPLAY YES REPLACE THE FUEL
CONTINUED FROM FUEL PUMP ASSEMBLY "FUEL TIMING PUMP ASSEMBLY.*
PREVIOUS PAGE. CONNECTOR.** SOLENOID CONTROLLER
OPEN CIRCUIT"?
NO
KEY OFF.
DISCONNECT THE ECM REMOVE THE DIESEL
HARNESS POWER RELAY.
CONNECTORS.**
WITH A JUMPER WIRE, KEY ON. USING A REPAIR THE FUEL
CONNECT DIESEL POWER VOLTMETER MEASURE IS THE VOLTAGE YES TIMING SOLENOID
RELAY CONN. CAVITIES THE FUEL TIMING ABOVE 1.0 VOLTS? CONTROL CIRCUIT
30 AND 87 (IN PDC). SOLENOID CONTROL FOR A SHORT TO
FIG.1 CKT. FIG.2 VOLTAGE.*
NO
NOTE: BEFORE
REPLACING THE ECM, DID THE FUEL YES REPLACE THE ENGINE
PERFORM TEST NTC-3A INJECTION PUMP CONTROL MODULE.*
TO CHECK INTERNAL PASS TEST NTC-3A?
FUEL PUMP CIRCUITRY.
NO
REPLACE THE FUEL
INJECTION PUMP
ASSEMBLY.*
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
249
ProCarManuals.com
Page 256 of 436
TEST TC-81AREPAIRING - TEMPERATURE OF ENGINE COOLANT SRC HIGH EXCEEDED
Perform TEST DTC Before Proceeding
FIG.1
FIG.2
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
250
ProCarManuals.com
Page 257 of 436
TEST TC-81AREPAIRING - TEMPERATURE OF ENGINE COOLANT SRC HIGH EXCEEDED
Perform TEST DTC Before Proceeding
*Perform Verification TEST VER-2A. **Check connectors - Clean / repair as necessary.
WITH THE DRB, READ IS THE ENGINE
START TEST THE ENGINE COOLANT COOLANT YES CONTINUE TEST
TC-81A. TEMPERATURE SENSOR TEMPERATURE SENSOR TC-81A ON THE
VOLTAGE. VOLTAGE ABOVE 4.7 NEXT PAGE.
VOLTS?
NO
USE THE SCHEMATIC WAS THERE ANY REPAIR THE HARNESS
AS A GUIDE AND MONITOR THE DRB ENGINE COOLANT YES OR CONNECTOR THAT
WIGGLE THE ECT DISPLAY. TEMPERATURE SENSOR CAUSED THE VOLTAGE
SENSOR CONNECTOR & VOLTAGE CHANGE? CHANGE.*
HARNESS. FIG.1
NO
AT THIS TIME, THE USING THE
CONDITION REQUIRED SCHEMATIC AS A WERE ANY PROBLEMS YES REPAIR AS
TO SET THE CODE IS GUIDE, INSPECT THE FOUND? NECESSARY.*
NOT PRESENT. FIG.2 WIRING AND
CONNECTORS.
NO
REFER TO GENERAL
INFOMATION 3.3.2 FOR YES
ADDITIONAL TEST COMPLETE.*
INFORMATION ON
INTERMITTENT CODES.
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
251
ProCarManuals.com
Page 258 of 436
TEST TC-81ACONTINUED - REPAIRING - TEMPERATURE OF ENGINE COOLANT SRC HIGH
EXCEEDED
FIG.1
FIG.2
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
252
ProCarManuals.com
Page 259 of 436

TEST TC-81ACONTINUED - REPAIRING - TEMPERATURE OF ENGINE COOLANT SRC HIGH
EXCEEDED
*Perform Verification TEST VER-2A. **Check connectors - Clean / repair as necessary.
TEST TC-81A KEY OFF.
CONTINUED FROM DISCONNECT THE ECT
THE PREVIOUS SENSOR HARNESS
PAGE. CONNECTOR.**
KEY ON. MEASURE THE ECT REPAIR THE ECT
SIGNAL CIRCUIT. IS THE VOLTAGE YES SENSOR SIGNAL CKT
USE A VOLTMETER IN ABOVE 5.5 VOLTS? FOR A SHORT TO
THE FOLLOWINGVOLTAGE.* IF OK,
STEP. FIG.1 REPLACE THE ECM.*
NO
CONNECT A JUMPER WITH THE DRB, READ REPLACE THE ENGINE
BETWEEN THE ECT THE ENGINE COOLANT IS THE VOLTAGE YES COOLANT
SENSOR SIGNAL AND TEMPERATURE SENSOR BELOW 1.0 VOLT? TEMPERATURE
SENSOR GROUND CKT. VOLTAGE. SENSOR.*
FIG.1
NO
MOVE THE JUMPER WITH THE DRB, READ
WIRE FROM THE THE ENGINE COOLANT IS THE VOLTAGE YES REPAIR THE OPEN
SENSOR GROUND TO TEMPERATURE SENSOR BELOW 1.0 VOLT? SENSOR GROUND
AN ENGINE GROUND. VOLTAGE. CIRCUIT.*
FIG.1
NO
KEY OFF.
DISCONNECT THE ECM USE AN OHMMETER IN
HARNESS THE FOLLOWING
CONNECTORS.** STEP.
MEASURE THE ENGINE
COOLANT TEMEPERATURE IS THE RESISTANCE YES REPLACE THE ENGINE
SENSOR SIGNAL BELOW 5.0 OHMS? CONTROL MODULE.*
CIRCUIT.
FIG.2
NO
REPAIR THE OPEN
ENGINE COOLANT
TEMPERATURE SENSOR
SIGNAL CIRCUIT.*
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
253
ProCarManuals.com
Page 260 of 436
TEST TC-82AREPAIRING - TEMPERATURE OF ENGINE COOLANT SRC LOW EXCEEDED
Perform TEST DTC Before Proceeding
FIG.1
FIG.2
T
R
O
U
B
L
E
C
O
D
E
T
E
S
T
S
254
