CITROEN BERLINGO ELECTRIC 2015 Betriebsanleitungen (in German)

Austausch der Sicherungen

129
7


SICHERUNGEN - ARMATURENBRETT
Klappen Sie den Deckel um, um an die Sicherungen
zu gelangen. Sicherungen
F
Ampere
A
Funktion
1 15 Heckscheibenwischer
2 - Nicht belegt
3 5 Airbags
4 10 Klimaanlage, Diagnoseanschluss, Außenspiegelbetätigung,
Scheinwerferleuchtweite
5 30 Fensterheber
6 30 Schlösser
7 5 Deckenleuchte hinten, Kartenleser vorn, Dach
8 20 Autoradio, Bildschirm, Reifendruckkontrolle, Alarmanlage und Sirene
9 30 12V-Anschluss vorn und hinten
10 15 Mittelkonsole
11 15 Zündschloss Schwachstrom
12 15 Regen- und Helligkeitssensor, Airbags
13 5 Kombiinstrument
14 15 Einparkhilfe, Bedienelemente Klimaautomatik, Freisprecheinrichtung
15 30 Schlösser
16 - Nicht belegt
17 40 Entfrosten Heckscheibe/Außenspiegel

Austausch der Sicherungen

130


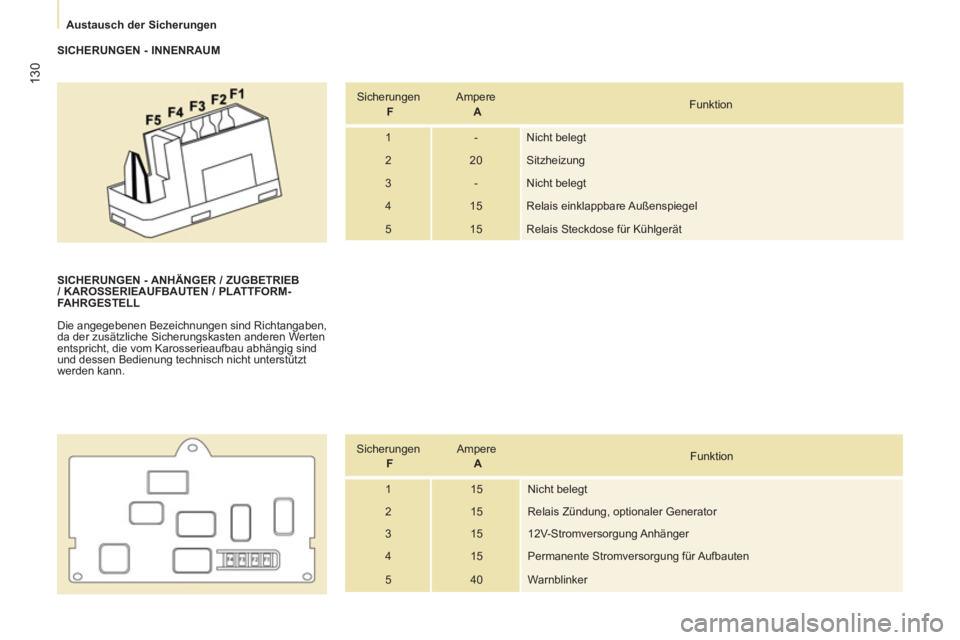

SICHERUNGEN - INNENRAUM
Sicherungen
F
Ampere
A
Funktion
1 - Nicht belegt
2 20 Sitzheizung
3 - Nicht belegt
4 15 Relais einklappbare Außenspiegel
5 15 Relais Steckdose für Kühlgerät

SICHERUNGEN - ANHÄNGER / ZUGBETRIEB
/ KAROSSERIEAUFBAUTEN / PLATTFORM-
FAHRGESTELL
Die angegebenen Bezeichnungen sind Richtangaben,
da der zusätzliche Sicherungskasten anderen Werten
entspricht, die vom Karosserieaufbau abhängig sind
und dessen Bedienung technisch nicht unterstützt
werden kann.
Sicherungen
F
Ampere
A
Funktion
1 15 Nicht belegt
2 15 Relais Zündung, optionaler Generator
3 15 12V-Stromversorgung Anhänger
4 15 Permanente Stromversorgung für Aufbauten
5 40 Warnblinker

Austausch der Sicherungen

131
7


SICHERUNGEN - MOTORRAUM
Rasten Sie nach dem Öffnen der Motorhaube den
Sicherungskasten aus und klappen Sie ihn um, um an
die Sicherungen zu gelangen. Sicherungen
F
Ampere
A
Funktion
1 20 Motordiagnose
2 15 Signalhorn
3 10 Scheibenwaschpumpe vorn und hinten
4 20 Scheinwerferwaschpumpe oder LED
5 15 Motorbauteile
6 10 Lenkradwinkelsensor, ESP
7 10 Bremsschalter, Kupplungsschalter
8 25 Anlasser
9 10 Motor Leuchtweitenregulierung, Fuhrparksteuergerät
10 30 Motorbauteile
11 40 Nicht belegt
12 30 Scheibenwischer
13 40 Zentralschalteinheit
14 30 Pumpe
15 10 Fernlicht rechts
16 10 Fernlicht links
17 15 Abblendlicht rechts
18 15 Abblendlicht links

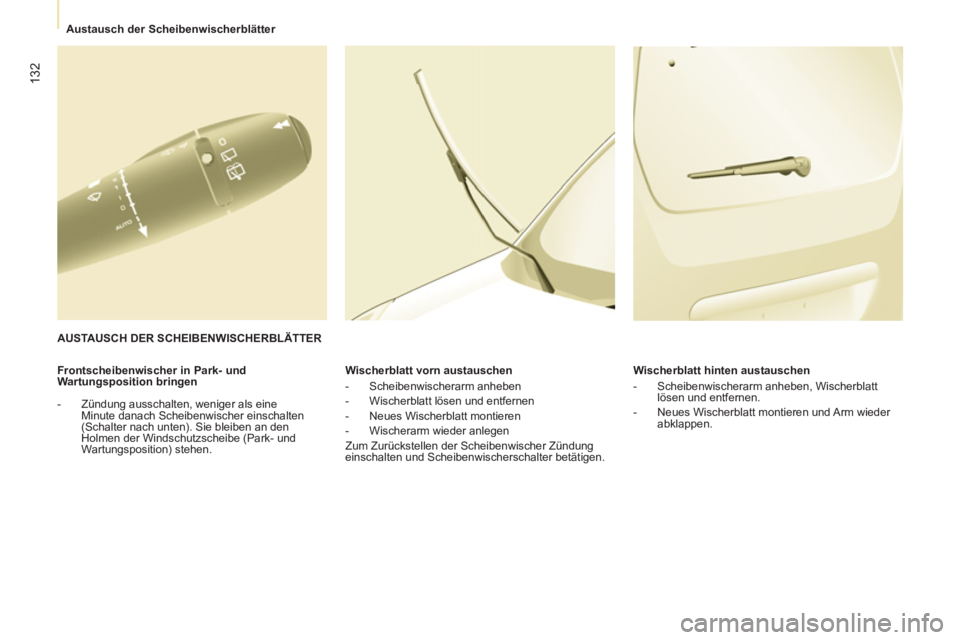

Austausch der Scheibenwischerblätter

132


Frontscheibenwischer in Park- und
Wartungsposition bringen


- Zündung ausschalten, weniger als eine
Minute danach Scheibenwischer einschalten
(Schalter nach unten). Sie bleiben an den
Holmen der Windschutzscheibe (Park- und
Wartungsposition) stehen.
Wischerblatt vorn austauschen


- Scheibenwischerarm anheben

- Wischerblatt lösen und entfernen

- Neues Wischerblatt montieren

- Wischerarm wieder anlegen
Zum Zurückstellen der Scheibenwischer Zündung
einschalten und Scheibenwischerschalter betätigen.
Wischerblatt hinten austauschen


- Scheibenwischerarm anheben, Wischerblatt
lösen und entfernen.

- Neues Wischerblatt montieren und Arm wieder
abklappen.

AU
STA USCH DER SCHEIBENWISCHERBLÄTTER

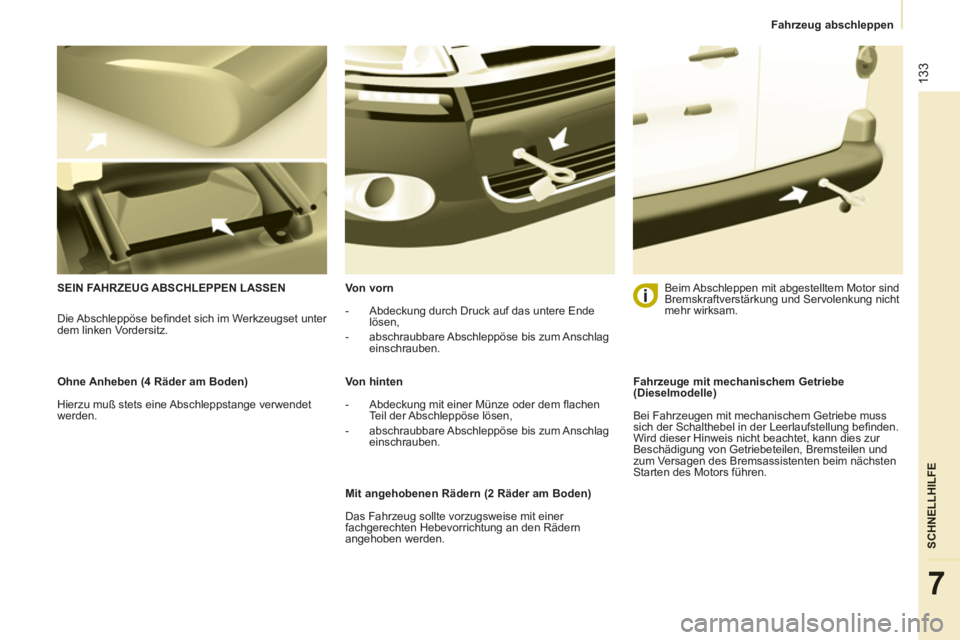

Fahrzeug abschleppen

133
SCHNELLHILF
E
7


Ohne Anheben (4 Räder am Boden)
Hierzu muß stets eine Abschleppstange verwendet
werden. SEIN FAHRZEUG ABSCHLEPPEN LASSEN
Von vorn


- Abdeckung durch Druck auf das untere Ende
lösen,

- abschraubbare Abschleppöse bis zum Anschlag
einschrauben.


Von hinten


- Abdeckung mit einer Münze oder dem fl achen
Teil der Abschleppöse lösen,

- abschraubbare Abschleppöse bis zum Anschlag
einschrauben.

Beim Abschleppen mit abgestelltem Motor sind
Bremskraftverstärkung und Servolenkung nicht
mehr wirksam.

Mit angehobenen Rädern (2 Räder am Boden)
Das Fahrzeug sollte vorzugsweise mit einer
fachgerechten Hebevorrichtung an den Rädern
angehoben werden. Die Abschleppöse befi ndet sich im Werkzeugset unter
dem linken Vordersitz.

Fahrzeuge mit mechanischem Getriebe
(Dieselmodelle)
Bei Fahrzeugen mit mechanischem Getriebe muss
sich der Schalthebel in der Leerlaufstellung befi nden.
Wird dieser Hinweis nicht beachtet, kann dies zur
Beschädigung von Getriebeteilen, Bremsteilen und
zum Versagen des Bremsassistenten beim nächsten
Starten des Motors führen.

134

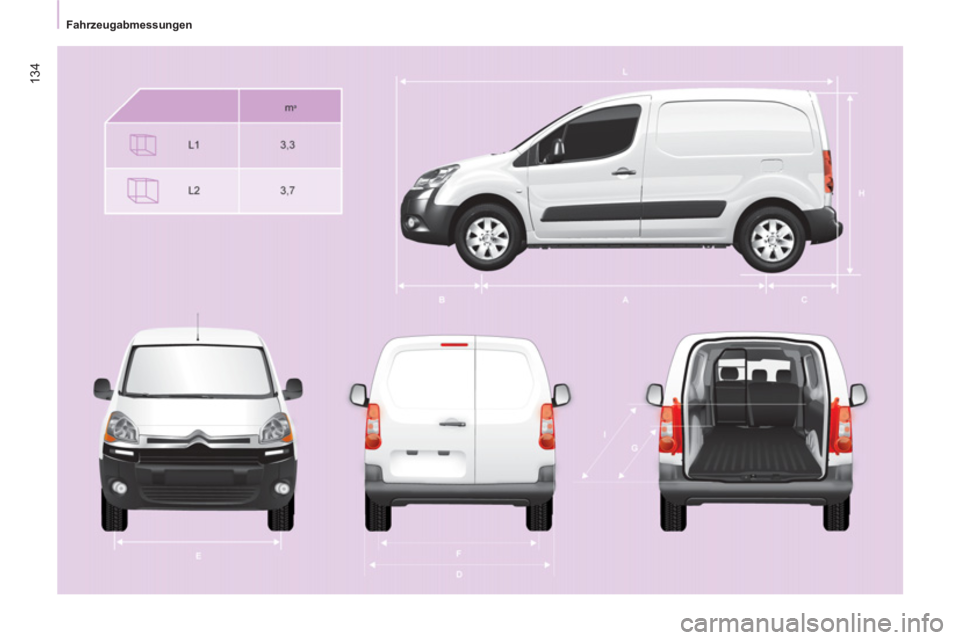

Fahrzeugabmessungen

135


Fahrzeugabmessungen

TECHNI
SCHE DATE
N
8

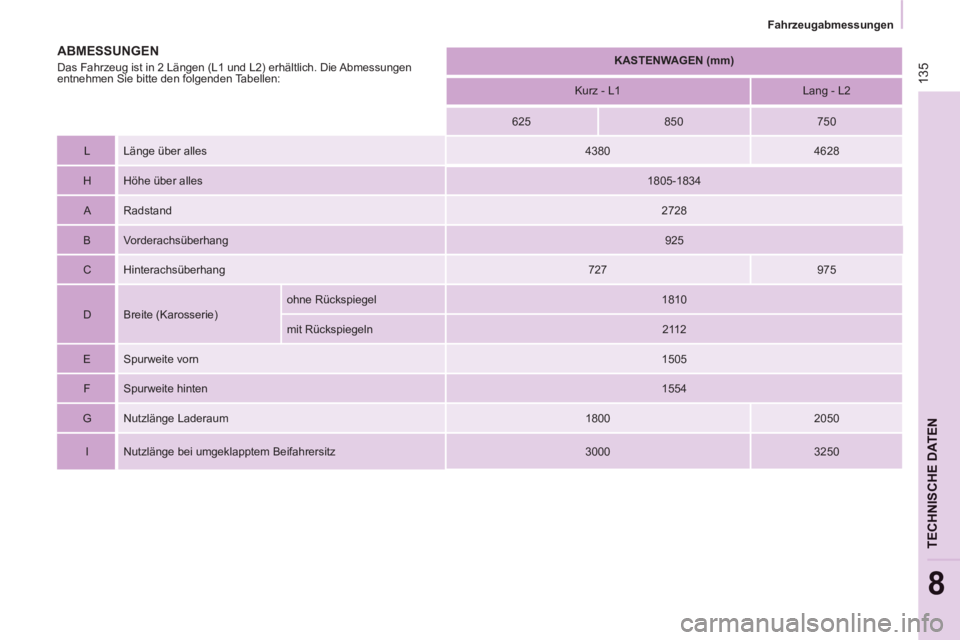

KASTENWAGEN (mm)



Kurz - L1
Lang - L2

625
850
750

L Länge über alles

4380
4628

H Höhe über alles

1805-1834

A Radstand

2728

B Vorderachsüberhang

925

C Hinterachsüberhang
727
975

D Breite (Karosserie) ohne Rückspiegel
1810
mit Rückspiegeln
2112

E Spurweite vorn

1505

F Spurweite hinten

1554

G Nutzlänge Laderaum
1800
2050

I Nutzlänge bei umgeklapptem Beifahrersitz
3000
3250 ABMESSUNGEN ABMESSUNGEN
Das Fahrzeug ist in 2 Längen (L1 und L2) erhältlich. Die Abmessungen
entnehmen Sie bitte den folgenden Tabellen:

Fahrzeugabmessungen

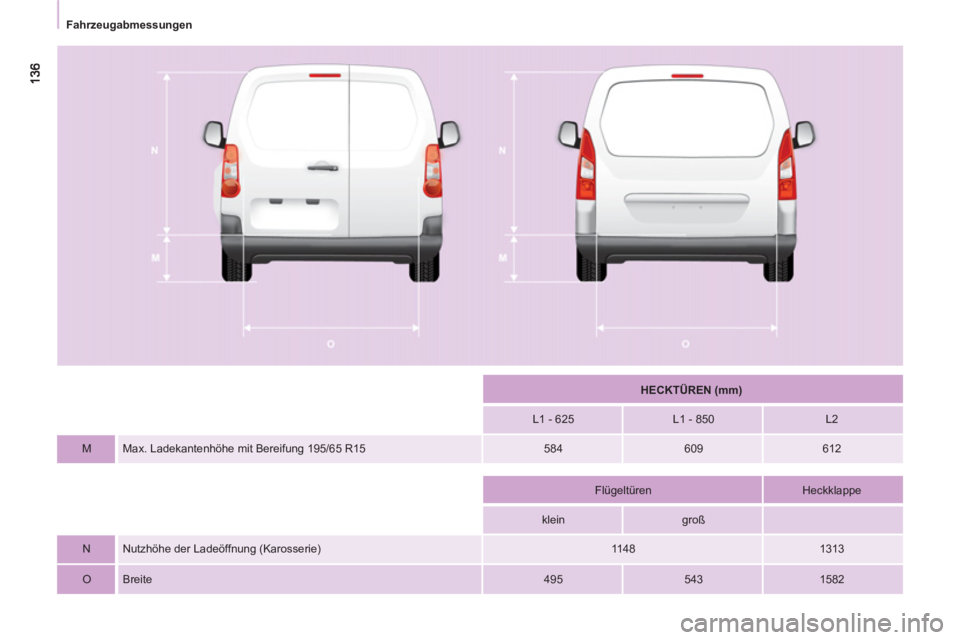

HECKTÜREN (mm)



L1 - 625
L1 - 850
L2

M Max. Ladekantenhöhe mit Bereifung 195/65 R15
584
609
612









Flügeltüren
Heckklappe

klein
groß






N Nutzhöhe der Ladeöffnung (Karosserie)
1148
1313

O Breite

495
543
1582

137


Fahrzeugabmessungen

TECHNI
SCHE DATE
N
8

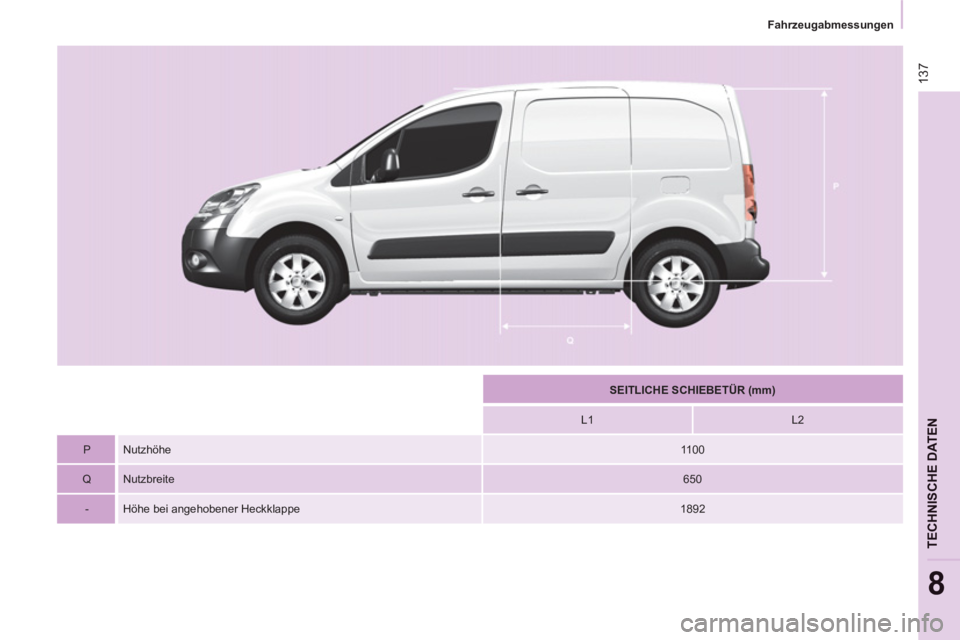

SEITLICHE SCHIEBETÜR (mm)



L1
L2

P
Nutzhöhe

1100

Q
Nutzbreite

650

-
Höhe bei angehobener Heckklappe

1892

138


Fahrzeugabmessungen

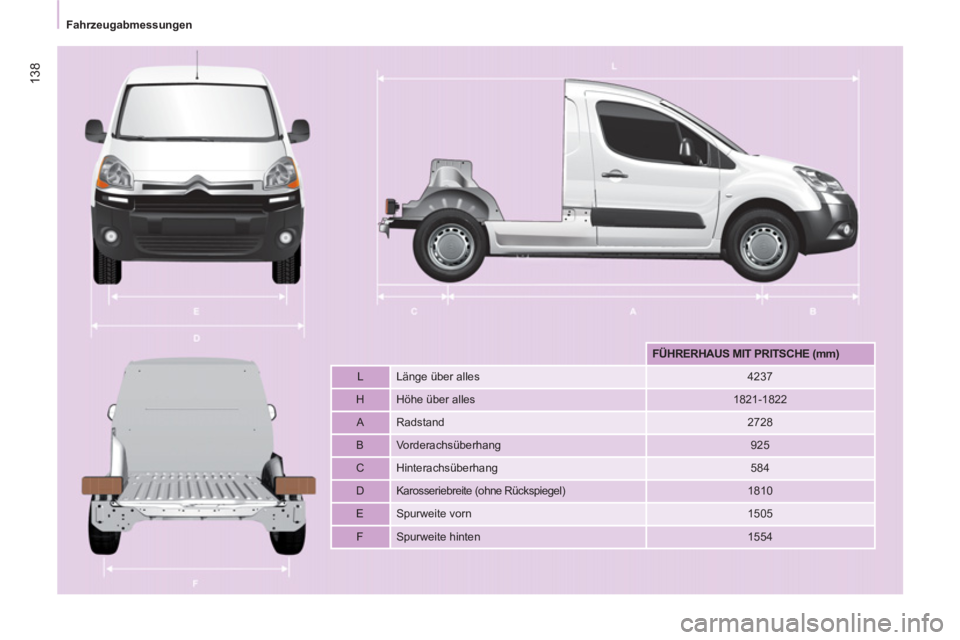

FÜHRERHAUS MIT PRITSCHE (mm)



L Länge über alles
4237

H Höhe über alles
1821-1822

A Radstand
2728

B Vorderachsüberhang
925

C Hinterachsüberhang
584

D Karosseriebreite (ohne Rückspiegel)
1810

E Spurweite vorn
1505

F Spurweite hinten
1554
