Zekering vervangen
Berlingo-2-VP-papier_nl_Chap07_Aide rapide_ed01-2014
159
SNEL WEER OP WEG
7
ZEKERINGEN ONDER DE
MOTORKAP
Maak de zekeringkast open en kantel
deze omlaag om bij de zekeringen te
komen. Zekering
F Ampère
A Functie
1 20 Motormanagement
2 15 Claxon
3 10 Pomp ruitensproeiers voor en achter
4 20 Pomp koplampsproeiers
5 15 Motorcomponenten
6 10 Sensor verdraaiing stuurwiel, ESC
7 10 Rempedaalschakelaar, schakelaar koppelingspedaal
8 25 Startmotor
9 10 Motor koplampverstelling, parkeerhulpcomputer
10 30 Motorcomponenten
11 40 Niet gebruikt
12 30 Ruitenwissers
13 40 Intelligente servicecentrale (BSI)
14 30 Pomp
15 10 Grootlicht rechts
16 10 Grootlicht links
17 15 Dimlicht rechts
18 15 Dimlicht links

Ruitenwisserblad vervangen
Berlingo-2-VP-papier_nl_Chap07_Aide rapide_ed01-2014
160
De ruitenwissers vóór in een
speciale stand zetten
- Beweeg de ruitenwisserschakelaar binnen één minuut na het afzetten
van het contact omlaag om de
ruitenwissers naar de voorruitstijlen
te bewegen (speciale stand). Vervangen van een wisserblad vóór
- Til de ruitenwisserarm op.
- Maak het wisserblad los en
verwijder het.
- Monteer het nieuwe wisserblad.
- Zet de ruitenwisserarm terug.
Zet het contact aan en bedien
de ruitenwisserschakelaar om de
ruitenwissers in de ruststand te zetten. Vervangen van het wisserblad
achter
- Til de ruitenwisserarm op, maak de
clip los en verwijder het wisserblad.
- Monteer het nieuwe wisserblad en zet de ruitenwisserarm terug.
WISSERBLADEN VERVANGEN

Slepen van uw auto
Berlingo-2-VP-papier_nl_Chap07_Aide rapide_ed01-2014
161
SNEL WEER OP WEG
7
Zonder takelen (4 wielen op de
grond)
Gebruik hiervoor altijd een sleepstang.
SLEPEN VAN DE AUTO
Het sleepoog is opgeborgen in de
gereedschapsset, onder de linker
voorstoel.
Aan de voorzijde
- maak het klepje aan de onderkant los met behulp van het vlakke
gedeelte van het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit.
Aan de achterzijde
- maak het klepje los met behulp van
een muntstuk of het platte uiteinde
van het sleepoog,
- draai het demonteerbare sleepoog vast tot het stuit. Bij het slepen van de auto met
stilstaande motor werken de rem-
en stuurbekrachtiging niet.
Getakeld (2 wielen op de grond)
Het takelen van de wagen bij de wielen
geniet de voorkeur.
Auto's met handgeschakelde
versnellingsbak (diesel)
Bij auto's met een handgeschakelde
versnellingsbak moet de
versnellingshendel in de neutraalstand
staan. Het niet opvolgen van dit
voorschrift kan er toe leiden dat
onderdelen van de transmissie of het
remsysteem beschadigd raken en dat
de rembekrachtiger na het starten niet
meer werkt.

162
Afmetingen
Berlingo-2-VP-papier_nl_Chap08_Caract technique_ed01-2014

163
Afmetingen
TECHNISCHE GEGEVENS
8
Berlingo-2-VP-papier_nl_Chap08_Caract technique_ed01-2014

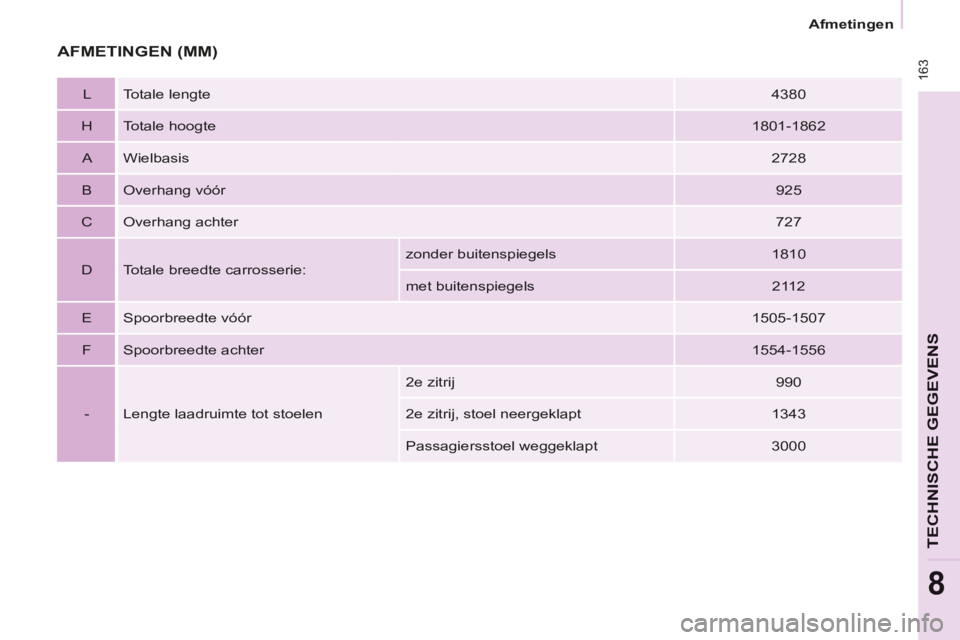

AFMETINGEN (MM)
L Totale lengte 4380
H Totale hoogte 1801-1862
A Wielbasis 2728
B Overhang vóór 925
C Overhang achter 727
D Totale breedte carrosserie: zonder buitenspiegels
1810
met buitenspiegels 2112
E Spoorbreedte vóór 1505-1507
F Spoorbreedte achter 1554-1556
- Lengte laadruimte tot stoelen 2e zitrij
990
2e zitrij, stoel neergeklapt 1343
Passagiersstoel weggeklapt 3000

164
Afmetingen
Berlingo-2-VP-papier_nl_Chap08_Caract technique_ed01-2014

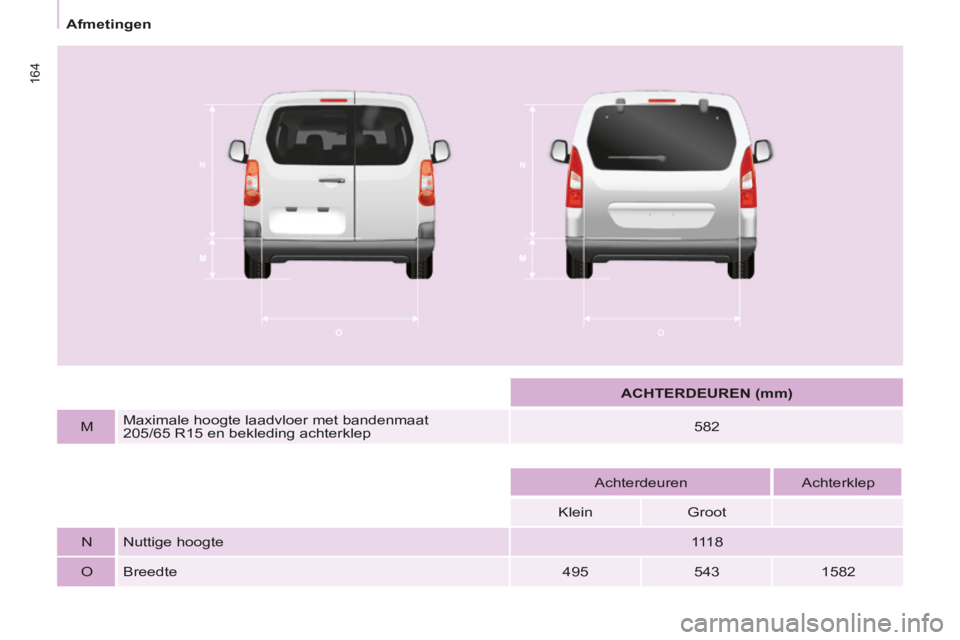

ACHTERDEUREN (mm)
M Maximale hoogte laadvloer met bandenmaat
205/65 R15 en bekleding achterklep 582

Achterdeuren
Achterklep
Klein Groot
N Nuttige hoogte 111 8
O Breedte 495 543 1582

165
Afmetingen
TECHNISCHE GEGEVENS
8
Berlingo-2-VP-papier_nl_Chap08_Caract technique_ed01-2014

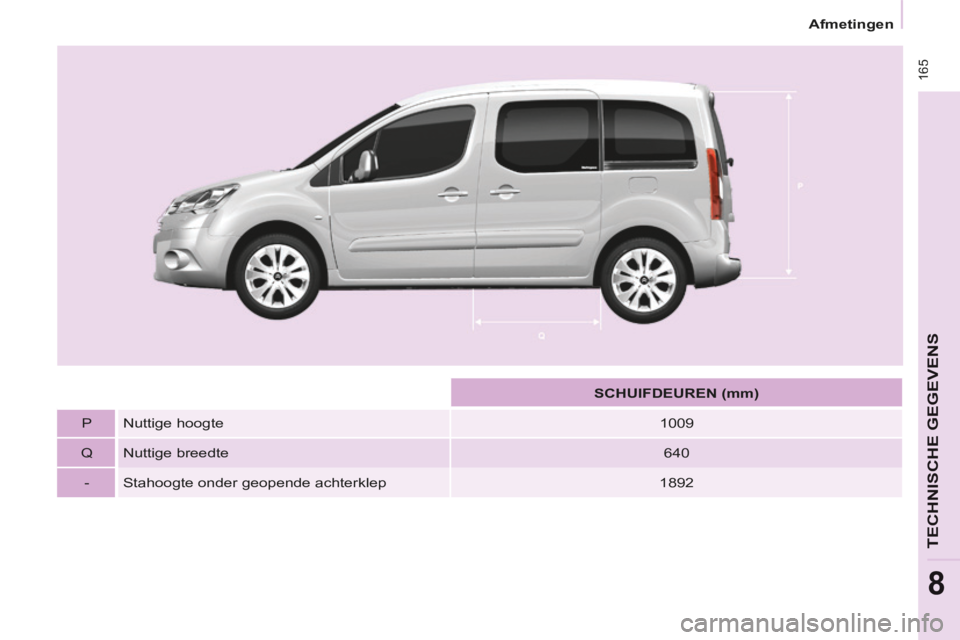

SCHUIFDEUREN (mm)
P Nuttige hoogte 1009
Q Nuttige breedte 640
- Stahoogte onder geopende achterklep 1892

Gewichten
Berlingo-2-VP-papier_nl_Chap08_Caract technique_ed01-2014
166

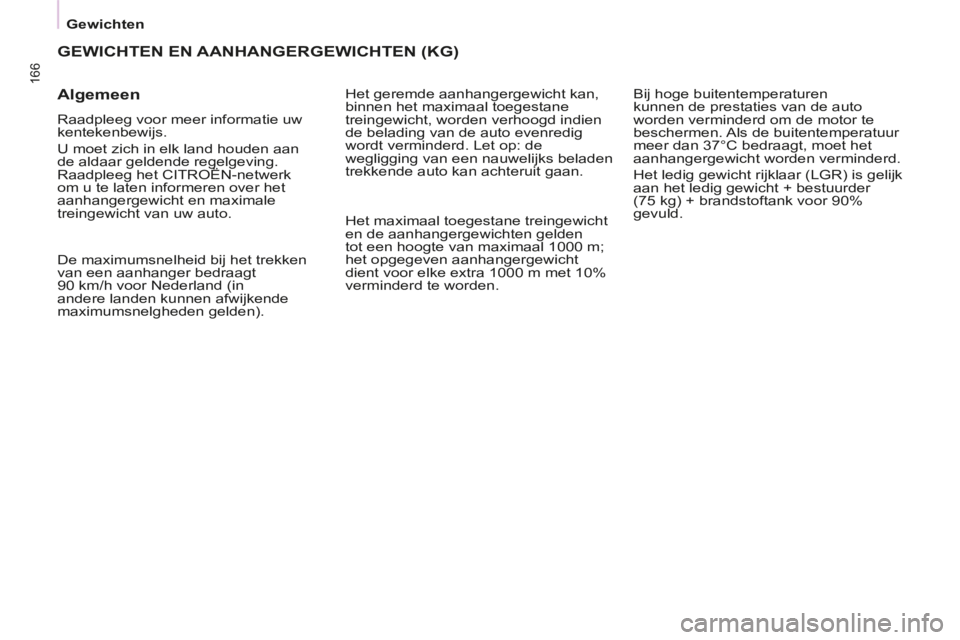

GEWICHTEN EN AANHANGERGEWICHTEN (KG)
Algemeen
Raadpleeg voor meer informatie uw
kentekenbewijs.
U moet zich in elk land houden aan
de aldaar geldende regelgeving.
Raadpleeg het CITROËN-netwerk
om u te laten informeren over het
aanhangergewicht en maximale
treingewicht van uw auto. Het geremde aanhangergewicht kan,
binnen het maximaal toegestane
treingewicht, worden verhoogd indien
de belading van de auto evenredig
wordt verminderd. Let op: de
wegligging van een nauwelijks beladen
trekkende auto kan achteruit gaan.
De maximumsnelheid bij het trekken
van een aanhanger bedraagt
90 km/h voor Nederland (in
andere landen kunnen afwijkende
maximumsnelgheden gelden). Bij hoge buitentemperaturen
kunnen de prestaties van de auto
worden verminderd om de motor te
beschermen. Als de buitentemperatuur
meer dan 37°C bedraagt, moet het
aanhangergewicht worden verminderd.
Het ledig gewicht rijklaar (LGR) is gelijk
aan het ledig gewicht + bestuurder
(75 kg) + brandstoftank voor 90%
gevuld.
Het maximaal toegestane treingewicht
en de aanhangergewichten gelden
tot een hoogte van maximaal 1000 m;
het opgegeven aanhangergewicht
dient voor elke extra 1000 m met 10%
verminderd te worden.

Identificatie
Berlingo-2-VP-papier_nl_Chap08_Caract technique_ed01-2014
167
TECHNISCHE GEGEVENS
8

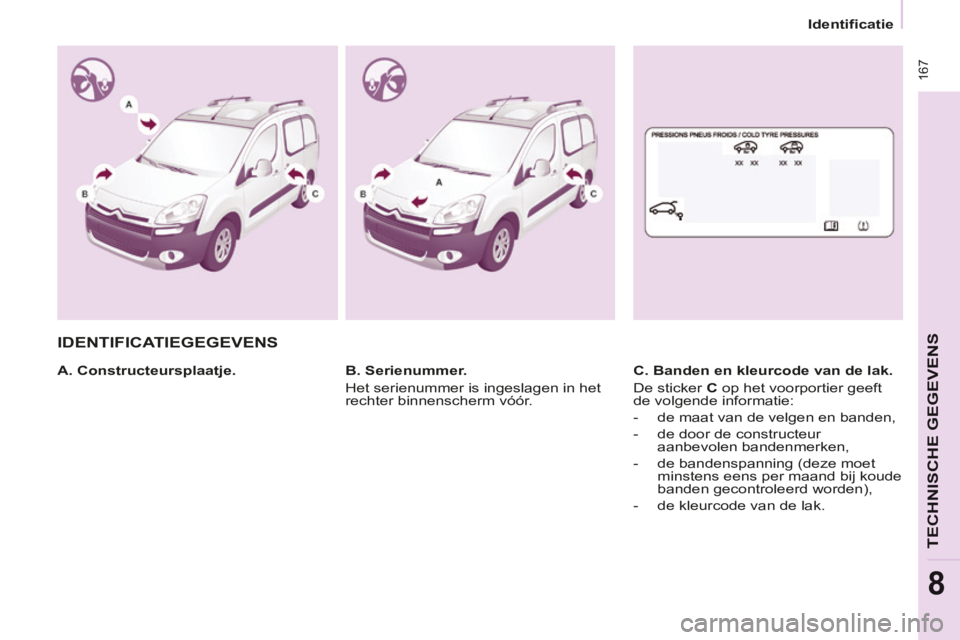

IDENTIFICATIEGEGEVENS
A. Constructeursplaatje . C. Banden en kleurcode van de lak.
De sticker C op het voorportier geeft
de volgende informatie:
- de maat van de velgen en banden,
- de door de constructeur aanbevolen bandenmerken,
- de bandenspanning (deze moet minstens eens per maand bij koude
banden gecontroleerd worden),
- de kleurcode van de lak.
B. Serienummer.
Het serienummer is ingeslagen in het
rechter binnenscherm vóór.
