CITROEN C-ZERO 2014 Manuales de Empleo (in Spanish)

8
Información práctica
99

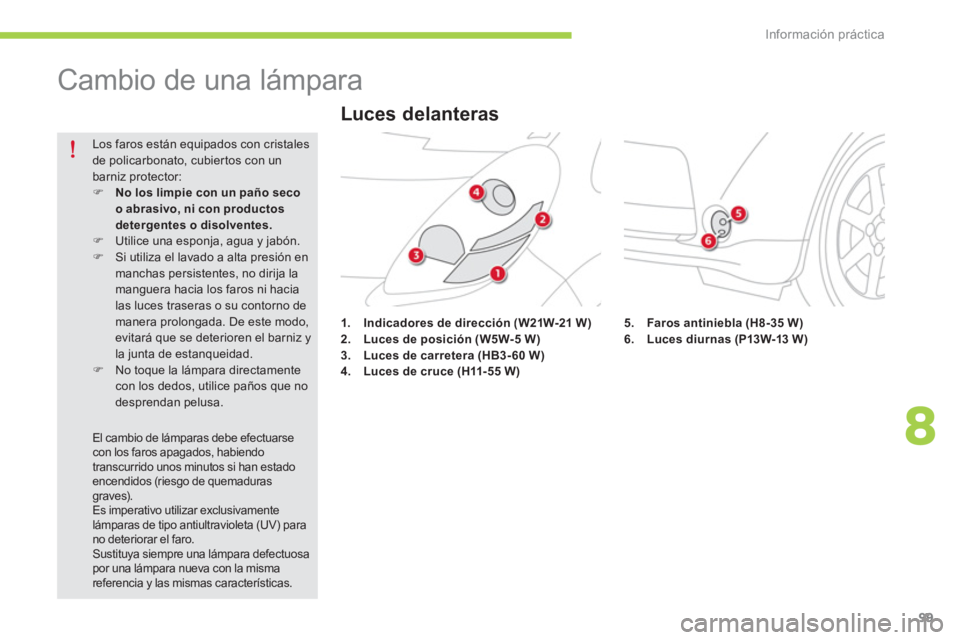

Cambio de una lámpara
1. Indicadores de dirección (W21W-21 W) 2.Luces de posición (W5W-5 W)3.Luces de carretera (HB3-60 W)4.Luces de cruce (H11- 55 W)

Los faros están equipados con cristales de policarbonato, cubier tos con un barniz protector:)No los limpie con un paño secoo abrasivo, ni con productosdetergentes o disolventes. ) Utilice una esponja, agua y jabón. ) Si utiliza el lavado a alta presión en manchas persistentes, no dirija lamanguera hacia los faros ni hacia las luces traseras o su contorno demanera prolongada. De este modo, evitará que se deterioren el barniz y la junta de estanqueidad. ) No toque la lámpara directamentecon los dedos, utilice paños que nodesprendan pelusa.
El cambio de lámparas debe efectuarsecon los faros apagados, habiendotranscurrido unos minutos si han estadoencendidos (riesgo de quemadurasgraves). Es imperativo utilizar exclusivamentelámparas de tipo antiultravioleta (UV) para no deteriorar el faro. Sustituya siempre una lámpara defectuosa por una lámpara nueva con la mismareferencia y las mismas características.
Luces delanteras
5. Faros antiniebla (H8-35 W)
6.Luces diurnas (P13W-13 W)

Información práctica
100

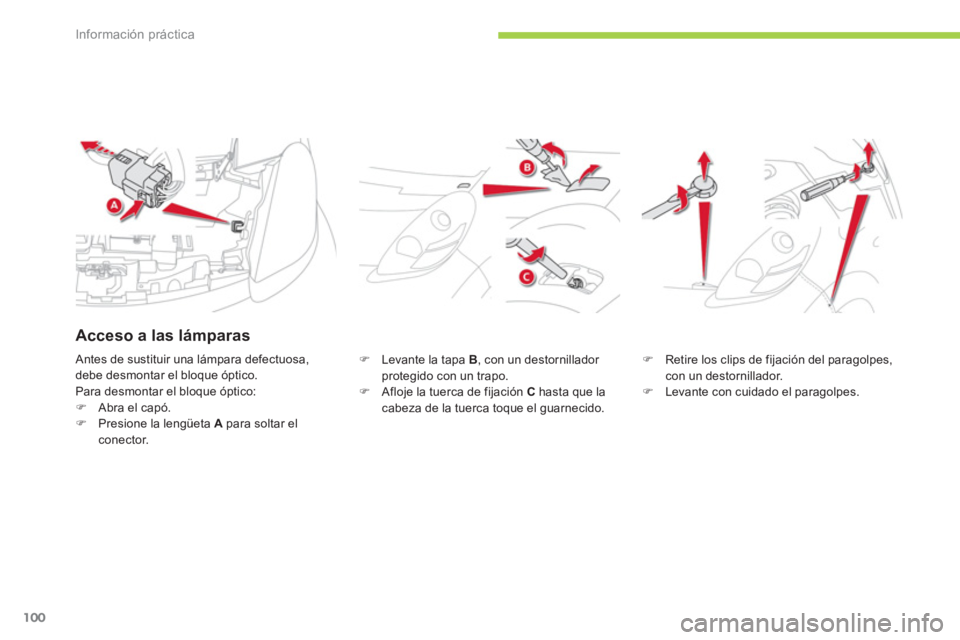

) Levante la tapa B, con un destornillador
protegido con un trapo. ) Afloje la tuerca de fijación C hasta que la cabeza de la tuerca toque el guarnecido.
) Retire los clips de fijación del paragolpes, con un destornillador.)Levante con cuidado el paragolpes.
Antes de sustituir una lámpara defectuosa,
debe desmontar el bloque óptico.
Para desmontar el bloque óptico:
)Abra el capó.) Presione la lengüeta A para soltar el
conector.
Acceso a las lámparas

8
Información práctica
101

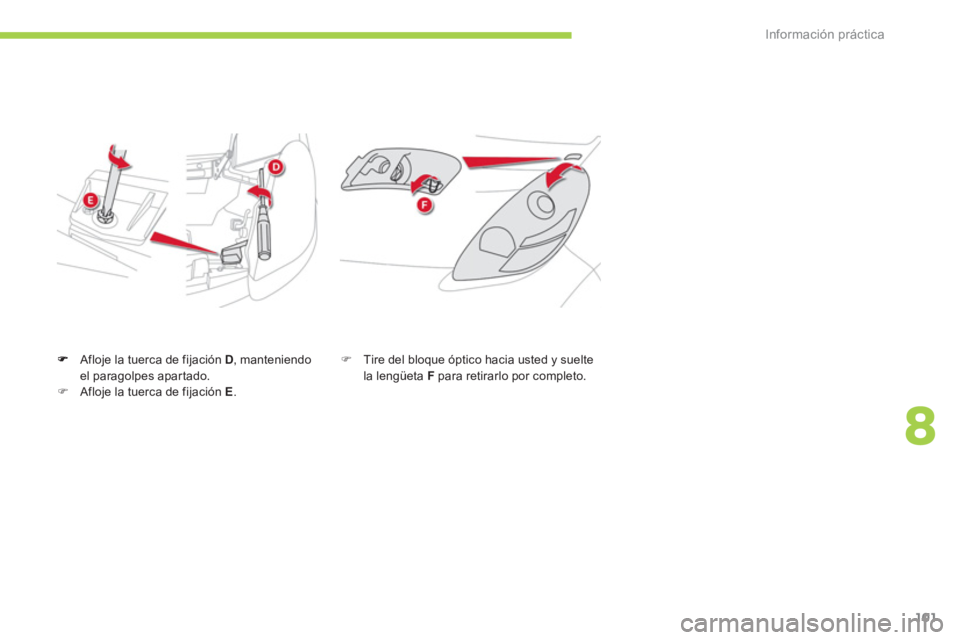

Afloje la tuerca de fijación D , manteniendo el paragolpes apar tado.)Afloje la tuerca de fijación E.
) Tire del bloque óptico hacia usted y suelte la lengüeta F para retirarlo por completo.

Información práctica
102

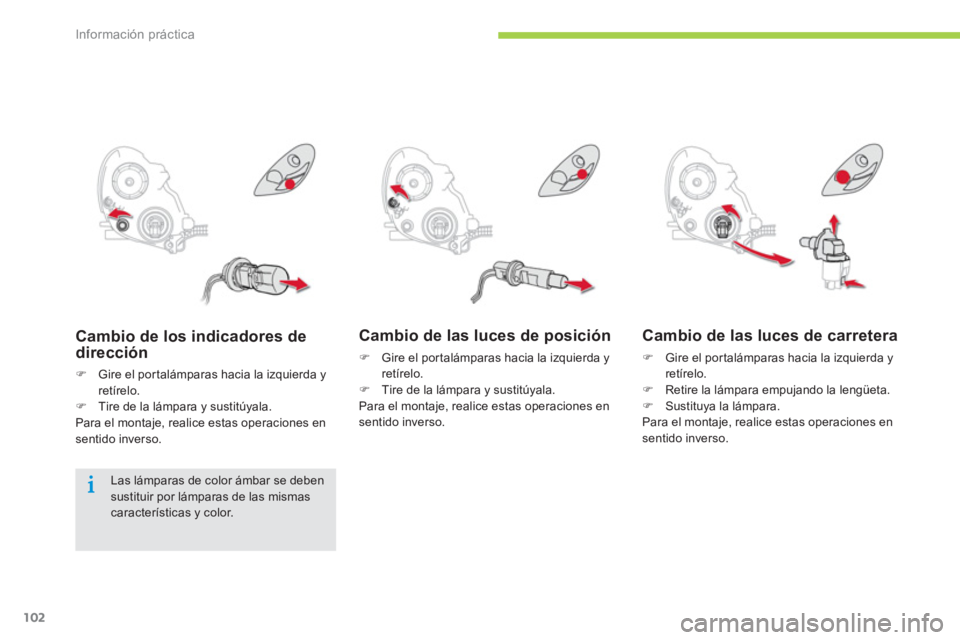

Cambio de las luces de posición
) Gire el por talámparas hacia la izquierda y
retírelo. ) Tire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en sentido inverso.
Cambio de las luces de carretera
)Gire el por talámparas hacia la izquierda y retírelo.)Retire la lámpara empujando la lengüeta.)Sustituya la lámpara.
Para el montaje, realice estas operaciones en
sentido inverso.

Cambio de los indicadores de
dirección
) Gire el por talámparas hacia la izquierda yretírelo.) Tire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones ensentido inverso.


Las lámparas de color ámbar se debensustituir por lámparas de las mismascaracterísticas y color.

8
Información práctica
103

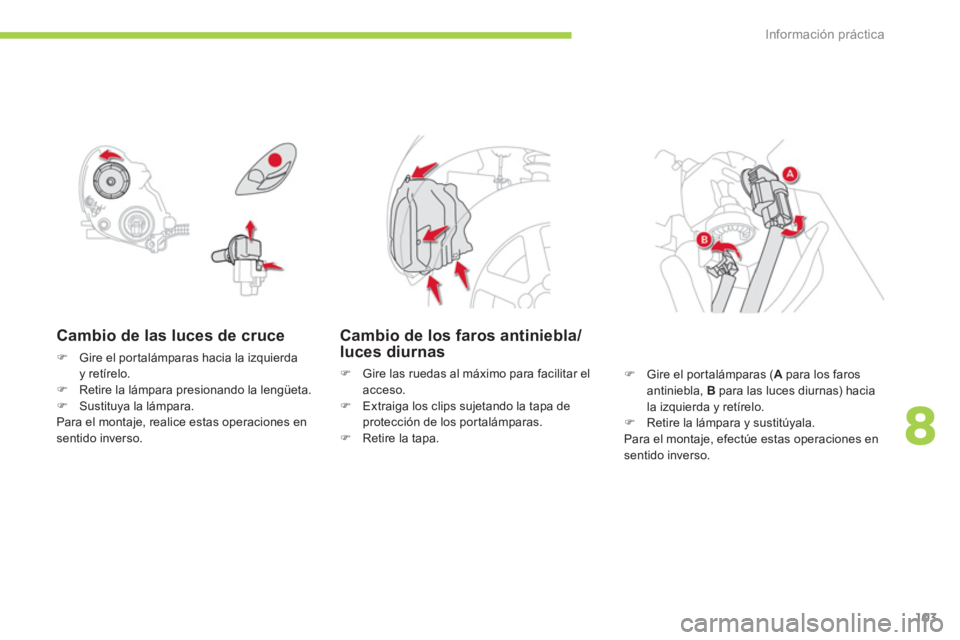

Cambio de las luces de cruce
)Gire el por talámparas hacia la izquierday retírelo.)Retire la lámpara presionando la lengüeta. )Sustituya la lámpara.
Para el montaje, realice estas operaciones en
sentido inverso.

Cambio de los faros antiniebla/luces diurnas
) Gire las ruedas al máximo para facilitar el acceso.) Extraiga los clips sujetando la tapa deprotección de los portalámparas.) Retire la tapa.
)Gire el por talámparas (A
para los faros
antiniebla, B
para las luces diurnas) hacia
la izquierda y retírelo. ) Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.

Información práctica
104

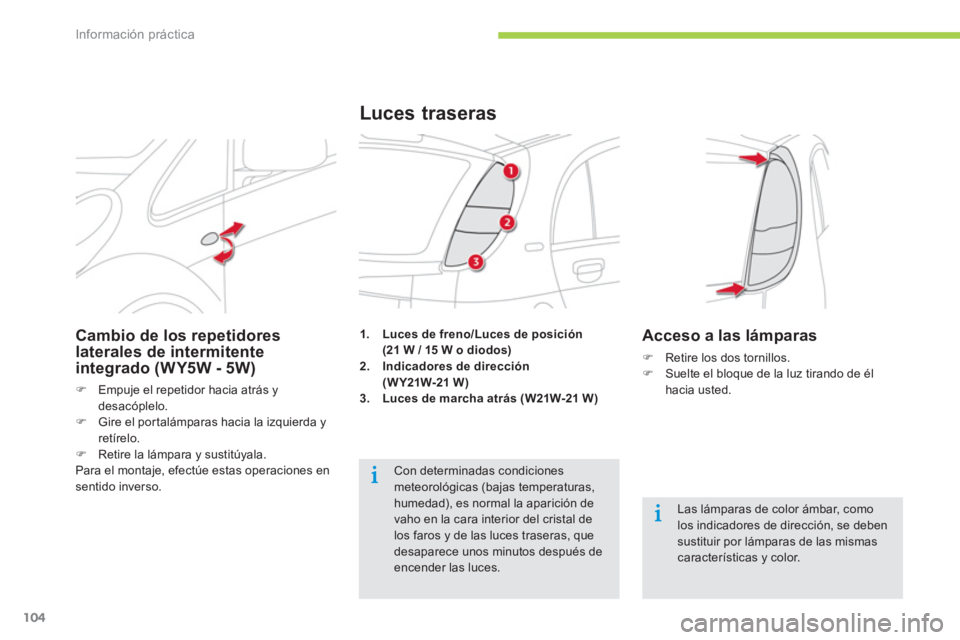

1. Luces de freno/Luces de posición(21 W / 15 W o diodos) 2.Indicadores de dirección(W Y21W-21 W)3.Luces de marcha atrás (W21W-21 W)
Luces traseras

Las lámparas de color ámbar, como los indicadores de dirección, se debensustituir por lámparas de las mismascaracterísticas y color.

Con determinadas condicionesmeteorológicas (bajas temperaturas,humedad), es normal la aparición de vaho en la cara interior del cristal de los faros y de las luces traseras, que desaparece unos minutos después de encender las luces.
Cambio de los repetidores laterales de intermitente integrado (WY5W - 5W)
)Empuje el repetidor hacia atrás y
desacóplelo. ) Gire el por talámparas hacia la izquierda yretírelo.) Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones ensentido inverso.

Acceso a las lámparas
)Retire los dos tornillos. )Suelte el bloque de la luz tirando de él hacia usted.

8
Información práctica
105

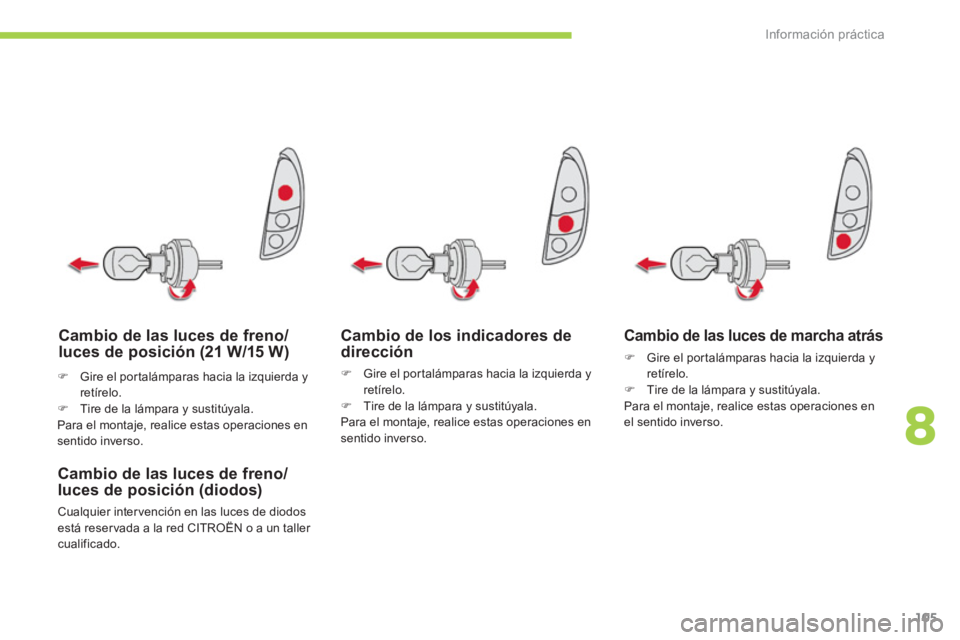

Cambio de los indicadores de
dirección
) Gire el por talámparas hacia la izquierda yretírelo.) Tire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones en
sentido inverso.
Cambio de las luces de freno/luces de posición (21 W/15 W)
Cambio de las luces de freno/
luces de posición
(diodos)
Cualquier inter vención en las luces de diodos
está reser vada a la red CITROËN o a un taller
cualificado.

Cambio de las luces de marcha atrás
) Gire el por talámparas hacia la izquierda y
retírelo. ) Tire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones enel sentido inverso.

)Gire el por talámparas hacia la izquierda y retírelo. )
Tire de la lámpara y sustitúyala.
Para el montaje, realice estas operaciones ensentido inverso.

Información práctica
106

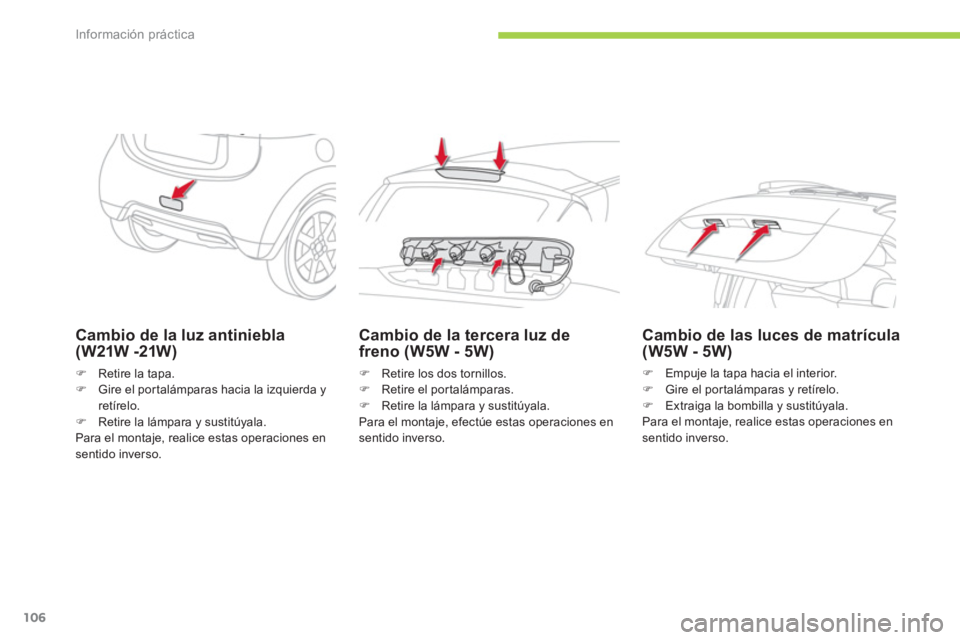

Cambio de la luz antiniebla (W21W -21W)
)Retire la tapa. )Gire el por talámparas hacia la izquierda yretírelo.) Retire la lámpara y sustitúyala.
Para el monta
je, realice estas operaciones ensentido inverso.

Cambio de la tercera luz de freno (W5W - 5W)
) Retire los dos tornillos.) Retire el portalámparas.) Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones en
sentido inverso.
Cambio de las luces de matrícula (W5W - 5W)
) Empuje la tapa hacia el interior. ) Gire el portalámparas y retírelo.)Extraiga la bombilla y sustitúyala.
Para el montaje, realice estas operaciones ensentido inverso.

8
Información práctica
107











Cambio de un fusible
de la tapa de la caja de fusibles del salpicadero (en el lado izquierdo).
Para acceder a ella: )Suelte la tapa y retírela por completo
tirando de ella hacia usted. )Retire la pinza.

Acceso al utillaje

Antes de cambiar un fusible, es necesarioconocer la causa de la avería ysolucionarla.) Compruebe que el contactor está en posición "LOCK". ) Encuentre el fusible defectuoso mirando elestado de su filamento.
Cambio de un fusible

Bueno Fundido
) Utilice la pinza especial para extraer elfusible de su alojamiento. ) Sustituya siempre el fusible defectuoso por otro fusible de la misma intensidad. ) Compruebe la correspondencia entre el
número grabado en la caja, la intensidad grabada encima y las tablas queencontrará más adelante.

CITROËN declina toda responsabilidaden cuanto a gastos ocasionados por la reparación del vehículo o los fallos de funcionamiento que resultasen de lainstalación de accesorios auxiliares nosuministrados y no recomendados por CITROËN y no instalados según susprescripciones, en par ticular cuando elconsumo del conjunto de los aparatos suplementarios conectados supera los10 miliamperios.

El circuito eléctrico del vehículo ha sido diseñado para funcionar con los equipamientos de serie u opcionales.
Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte en la Red CITROËN o en untaller cualificado.

Información práctica
108

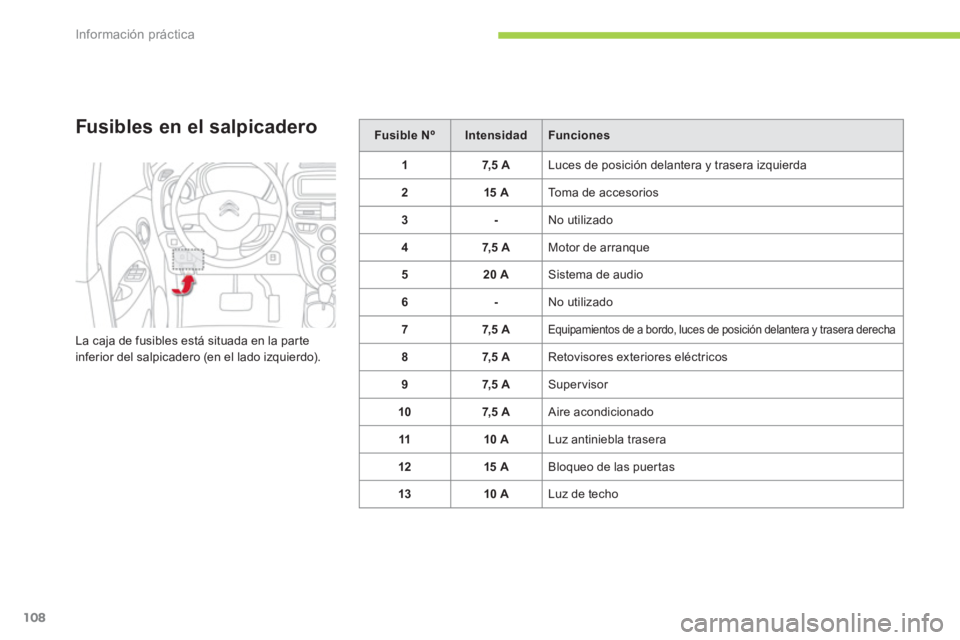

Fusibles en el salpicadero
La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).
Fusible N ºIntensidad Funciones
1
7,5 A
Luces de posición delantera y trasera izquierda
2 15 A
Toma de accesorios
3 - No utilizado
47,5 A Motor de arranque
5 20 A
Sistema de audio
6
-
No utilizado
7
7,5 A Equipamientos de a bordo, luces de posición delantera y trasera derecha
8 7,5 A
Retovisores exteriores eléctricos
9 7,5 A
Supervisor
107,5 A
Aire acondicionado
11 10 A
Luz antiniebla trasera
1215 A Bloqueo de las puertas
13 10 A
L
uz de techo
