.To m a d e c o n t a c t o
17





Para una conducción más económica y una mayor
autonomía
Consejos prácticos para optimizar la autonomía del vehículo, preser vando la energía de la batería.

Adopte una conducción
eficiente

El consumo eléctrico del vehículo dependeen gran medida del recorrido, del estilo de conducción y de la velocidad.
Por ello, adopte una conducción eficiente.
Favorezca la zona "Eco"

del indicador de consumo/generación de energía: pise el pedal
del acelerador de forma progresiva, sin tirones, y circule, si las condiciones lo permiten, a
velocidad constante y moderada.
Recupere la energía
Conducir con mucha anticipación permite recuperar energía e incrementar la autonomía.
Utilice la zona "Carga"del indicador deconsumo/generación de energía en cuanto
sea posible: anticipe las deceleraciones y, si las condiciones lo permiten, favorezca el freno
motor con res
pecto al uso del pedal del freno.


Limite el uso de los
equipamientos eléctricos

La calefacción y el aire acondicionadofuncionan con la energía procedente de la
batería principal.
Un uso excesivo reduce si
gnificativamente la
autonomía del vehículo. No olvide apagarlos cuando haya alcanzado el nivel de confor t
deseado y verifique los valores consignadoscada vez que arranque el motor.
Limite también el uso del desempañado, el
deshelado y los asientos calefactados.

Limite las causas de
sobreconsumo
Al igual que para los demás vehículos, limite
la car
ga transportada y minimice la resistencia
aerodinámica (ventanillas abiertas a más de 50 km/h, barras de techo, cofre de techo...).

Respete las indicaciones
de mantenimiento

Revise con regularidad la presión de inflado
de los neumáticos y siga el calendario de lasoperaciones de mantenimiento recomendadas
por CITROËN.

2
Apertura y cierre
33
Pérdida de las llaves
Acuda a la Red CITROËN con la documentación del vehículo y su carnet de identidad. La Red CITROËN podrá recuperar el código de la llave y el del transpondedor para solicitar una nueva llave.
Mando a distancia
El mando de alta frecuencia es un sistema sensible. No lo manipule cuando lo lleve en elbolsillo, ya que podría desbloquear el vehículo sin darse cuenta. Evite manipular los botones del mando a distancia cuando esté fuera del alcance y de la vista del vehículo, ya que corre el riesgo de dejarlo inoperativo. El mando a distancia no funciona mientras la llave está en el antirrobo, aun estando el contacto cortado.
Cierre del vehículo
Circular con las puer tas bloqueadas puede dificultar el acceso de los ser vicios de emergencia al habitáculo en caso de urgencia. Como medida de seguridad (si hay niños a bordo), retire la llave del antirrobo cuando salgadel vehículo, incluso por un breve período de tiempo.
Protección antirrobo
No realice ninguna modificación en el sistema de antiarranque electrónico, ya que podríaprovocar fallos de funcionamiento.
Al comprar un vehículo de ocasión
Haga efectuar una memorización de las llaves en la Red CITROËN para estar seguro quelas llaves que usted posee son las únicas que permiten poner el vehículo en marcha.

Apertura y cierre
34
1. Elevalunas eléctrico del conductor. 2.
Elevalunas eléctrico del acompañante.3.
Elevalunas eléctrico trasero derecho.4.
Elevalunas eléctrico trasero izquierdo. 5.
Neutralización de los mandos de los
elevalunas del acompañante y traseros.










Elevalunas


Funcionamiento


Neutralización de los mandos de los
elevalunas del acompañante y traseros
) Por la seguridad de sus hijos, pulse el mando 5para neutralizar los mandos de los elevalunas del
acompañante y traseros, independientemente de la posición de las lunas.
Con el botón presionado, la neutralización está activada.
Con el botón suelto
, la neutralización está desactivada.
Sistema destinado a abrir o cerrar las lunas de forma manual o automática. Está equipado con un sistema de neutralización para impedir un uso
inadecuado de los mandos traseros.
Los mandos de los elevalunas siguen operativos durante aproximadamente30 segundos después de cor tar el contacto.Las lunas no podrán abrirse ni cerrarsedespués de haber cerrado la puer ta delconductor. Con el contacto puesto:
)
Pulse el mando para abrir la luna o tire de él para cerrarla, sin rebasar el punto de
resistencia. La luna se detendrá al soltar el
m
ando.

Retire siempre la llave de contacto cuando salga del vehículo, aunque seapor un breve período de tiempo.
En caso de pinzamiento al manipular los elevalunas, es necesario inver tir elmovimiento de la luna. Para ello, pulseel mando correspondiente.
Cuando el conductor accione losmandos de los elevalunas de lospasajeros, debe asegurarse de quenadie impida que las lunas se cierren correctamente.
Asimismo, debe asegurarse de que lospasajeros utilicen correctamente loselevalunas. Supervise a los niños durante la manipulación de las lunas.

Modo automático (lado del conductor))
Pulse el mando para abrir la luna,
rebasando el punto de resistencia. La luna
del conductor se abrirá por completo, aun
des
pués de haber soltado el mando.) Volviendo a pulsar el mando, el movimiento
de la luna se interrumpe.

3
Confort
45

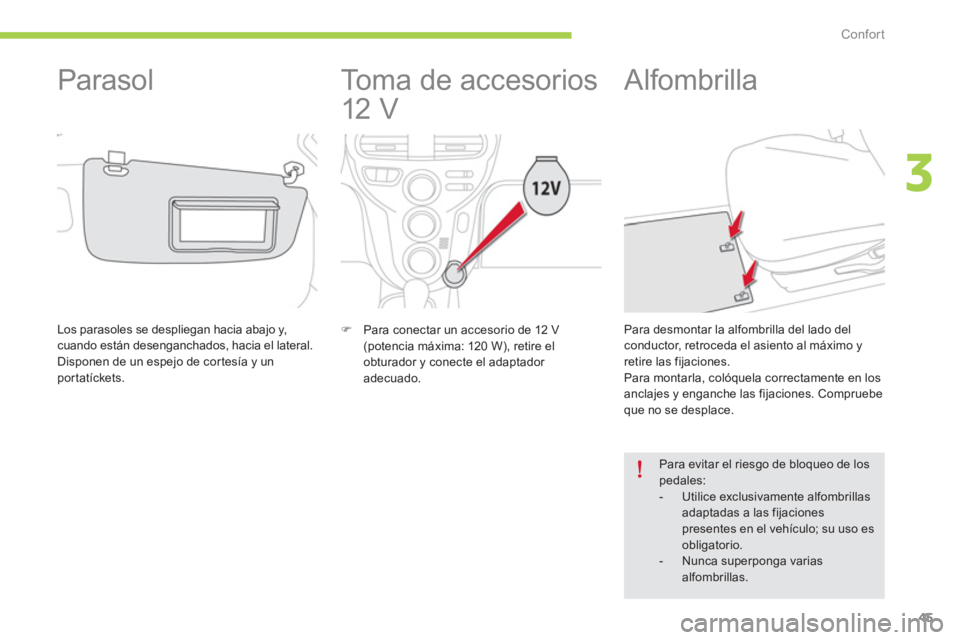

Toma de accesorios
12 V
) Para conectar un accesorio de 12 V(potencia máxima: 120 W), retire el
obturador y conecte el adaptador adecuado.











Alfombrilla
Para evitar el riesgo de bloqueo de lospedales:


- Utilice exclusivamente alfombrillas adaptadas a las fijaciones presentes en el vehículo; su uso esobligatorio.

- Nunca superponga varias alfombrillas.

P
ara desmontar la alfombrilla del lado delconductor, retroceda el asiento al máximo yretire las fijaciones.
Para montarla, colóquela correctamente en los
ancla
jes y enganche las fijaciones. Compruebe que no se desplace. Los parasoles se desplie
gan hacia abajo y, cuando están desenganchados, hacia el lateral.
Disponen de un espejo de cor tesía y un portatíckets.






Parasol

Visibilidad
60

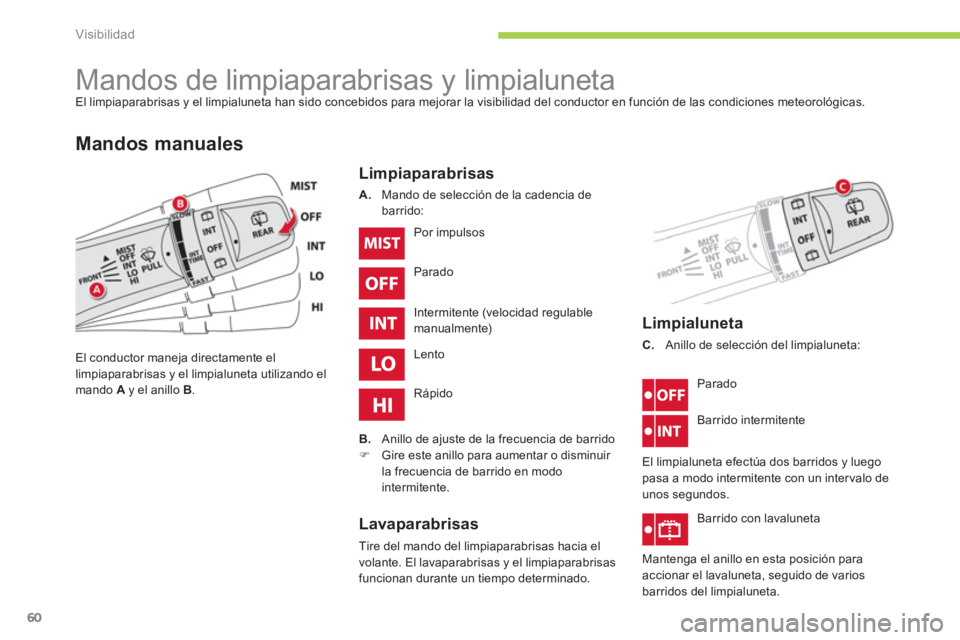

Mandos de limpiaparabrisas y limpialuneta El limpiaparabrisas y el limpialuneta han sido concebidos para mejorar la visibilidad del conductor en función de las condiciones meteorológicas.
Mandos manuales


Limpiaparabrisas
El conductor maneja directamente el
limpiaparabrisas y el limpialuneta utilizando elmando Ay el anillo B . Por im
pulsos
Parado
Intermitente (velocidad regulable manualmente)
L
ento
Rápido
B
. Anillo de ajuste de la frecuencia de barrido )
Gire este anillo para aumentar o disminuir la frecuencia de barrido en modointermitente. A
. Mando de selección de la cadencia de barrido:
Lavaparabrisas
Tire del mando del limpiaparabrisas hacia el
volante. El lavaparabrisas y el limpiaparabrisas funcionan durante un tiempo determinado.

Limpialuneta
C.
Anillo de selección del limpialuneta:


Parado
B
arrido intermitente

El limpialuneta efectúa dos barridos y luegopasa a modo intermitente con un inter valo de
unos segundos.
B
arrido con lavaluneta

Mantenga el anillo en esta posición para
accionar el lavaluneta, seguido de varios
barridos del limpialuneta.

Seguridad de los niños
62

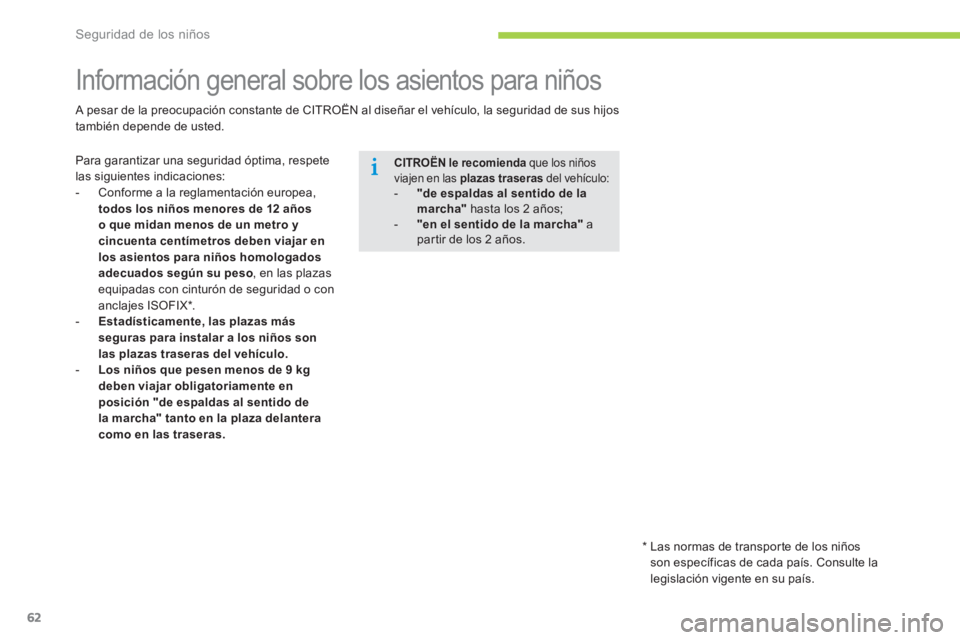

Información general sobre los asientos para niños
Para garantizar una seguridad óptima, respete las siguientes indicaciones:
- Conforme a la reglamentación europea,
todos los niños menores de 12 años
o que midan menos de un metro
ycincuenta centímetros deben viajar enlos asientos para niños homologados adecuados según su peso
, en las plazas
equipadas con cinturón de seguridad o conanclajes ISOFIX * . -Estadísticamente, las plazas más
seguras para instalar a los niños son
las plazas traseras del vehículo.- Los niños que pesen menos de 9 kgdeben viajar obligatoriamente enposición "de espaldas al sentido de la marcha" tanto en la plaza delantera como en las traseras.
CITROËN le recomienda
que los niñosviajen en las plazas traserasdel vehículo: -
"de espaldas al sentido de lamarcha"
hasta los 2 años;- "en el sentido de la marcha" a par tir de los 2 años.
A pesar de la preocupación constante de CITROËN al diseñar el vehículo, la seguridad de sus hijos
también depende de usted.

*

Las normas de transpor te de los niñosson específicas de cada país. Consulte la
legislación vigente en su país.

7
Seguridad
77

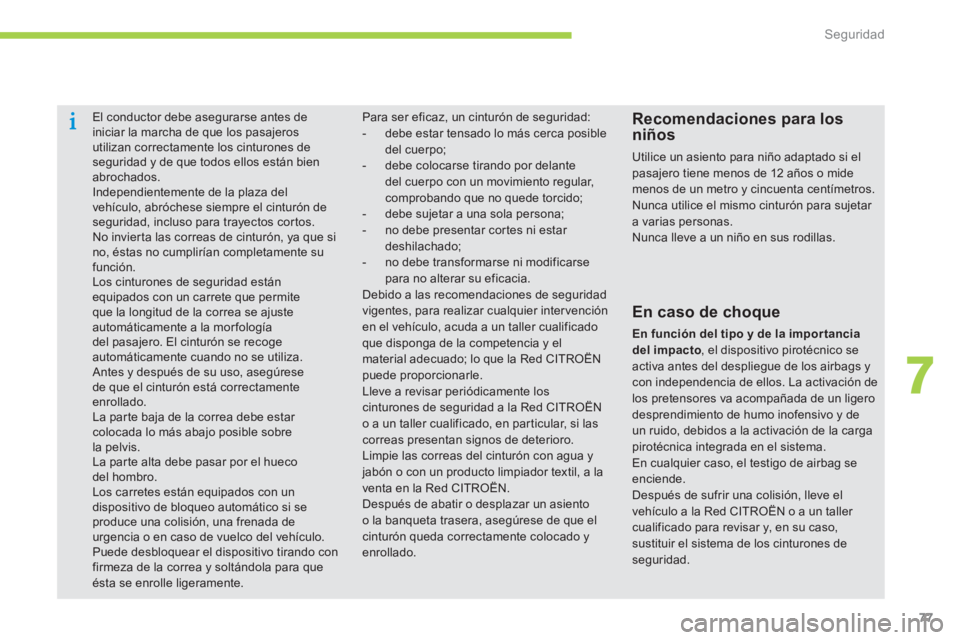

El conductor debe asegurarse antes deiniciar la marcha de que los pasajerosutilizan correctamente los cinturones deseguridad y de que todos ellos están bien abrochados. Independientemente de la plaza delvehículo, abróchese siempre el cinturón de seguridad, incluso para trayectos cor tos.
No invierta las correas de cinturón, ya que si no, éstas no cumplirían completamente sufunción.
Los cinturones de seguridad estánequipados con un carrete que permite que la longitud de la correa se ajusteautomáticamente a la morfología del pasajero. El cinturón se recoge automáticamente cuando no se utiliza. Antes y después de su uso, asegúresede que el cinturón está correctamente enrollado.
La par te baja de la correa debe estar colocada lo más abajo posible sobre la pelvis.
La par te alta debe pasar por el hueco del hombro.
Los carretes están equipados con undispositivo de bloqueo automático si seproduce una colisión, una frenada deurgencia o en caso de vuelco del vehículo. Puede desbloquear el dispositivo tirando confirmeza de la correa y soltándola para que ésta se enrolle ligeramente.
Recomendaciones para los niños
Utilice un asiento para niño adaptado si elpasajero tiene menos de 12 años o midemenos de un metro y cincuenta centímetros. Nunca utilice el mismo cinturón para sujetar a varias personas. Nunca lleve a un niño en sus rodillas.

Para ser eficaz, un cinturón de seguridad:


- debe estar tensado lo más cerca posible del cuerpo;


- debe colocarse tirando por delantedel cuerpo con un movimiento regular,comprobando que no quede torcido;

- debe sujetar a una sola persona;

- no debe presentar cor tes ni estar deshilachado;

- no debe transformarse ni modificarsepara no alterar su eficacia. Debido a las recomendaciones de seguridad vigentes, para realizar cualquier intervención en el vehículo, acuda a un taller cualificado que disponga de la competencia y el material adecuado; lo que la Red CITROËN puede proporcionarle.
Lleve a revisar periódicamente los cinturones de seguridad a la Red CITROËNo a un taller cualificado, en par ticular, si lascorreas presentan signos de deterioro.
Limpie las correas del cinturón con agua y jabón o con un producto limpiador textil, a laventa en la Red CITROËN.
Después de abatir o desplazar un asientoo la banqueta trasera, asegúrese de que el
cinturón queda correctamente colocado yenrollado.
En caso de choque
En función del tipo y de la impor tanciadel impacto, el dispositivo pirotécnico seactiva antes del despliegue de los airbags y con independencia de ellos. La activación delos pretensores va acompañada de un ligero desprendimiento de humo inofensivo y de un ruido, debidos a la activación de la cargapirotécnica integrada en el sistema.En cualquier caso, el testigo de airbag seenciende.Después de sufrir una colisión, lleve el vehículo a la Red CITROËN o a un taller cualificado para revisar y, en su caso, sustituir el sistema de los cinturones de seguridad.

7
Seguridad
81

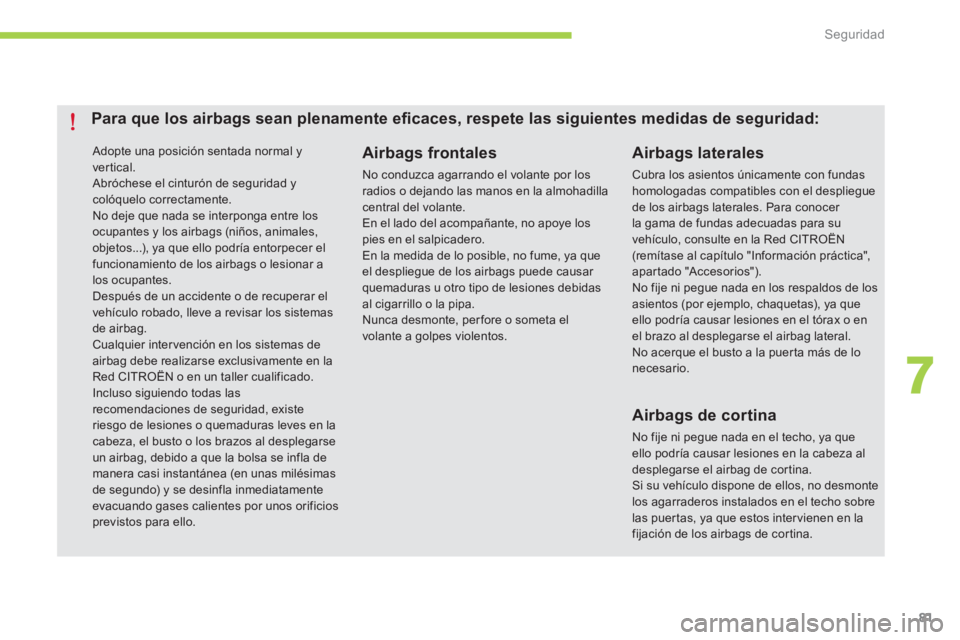

Adopte una posición sentada normal y vertical. Abróchese el cinturón de seguridad y colóquelo correctamente. No deje que nada se interponga entre los ocupantes y los airbags (niños, animales,objetos...), ya que ello podría entorpecer el funcionamiento de los airbags o lesionar alos ocupantes.
Después de un accidente o de recuperar elvehículo robado, lleve a revisar los sistemas de airbag.
Cualquier inter vención en los sistemas de airbag debe realizarse exclusivamente en la Red CITROËN o en un taller cualificado.
Incluso siguiendo todas lasrecomendaciones de seguridad, existeriesgo de lesiones o quemaduras leves en la
cabeza, el busto o los brazos al desplegarseun airbag, debido a que la bolsa se infla de manera casi instantánea (en unas milésimas de segundo) y se desinfla inmediatamenteevacuando gases calientes por unos orificios previstos para ello.
Airbags laterales
Cubra los asientos únicamente con fundashomologadas compatibles con el despliegue de los airbags laterales. Para conocer la gama de fundas adecuadas para su vehículo, consulte en la Red CITROËN (remítase al capítulo "Información práctica", apartado "Accesorios").No fije ni pegue nada en los respaldos de los asientos (por ejemplo, chaquetas), ya queello podría causar lesiones en el tórax o enel brazo al desplegarse el airbag lateral.No acerque el busto a la puer ta más de lonecesario.


Airbags frontales

No conduzca agarrando el volante por los radios o dejando las manos en la almohadilla central del volante.
En el lado del acompañante, no apoye los pies en el salpicadero.
En la medida de lo posible, no fume, ya que el despliegue de los airbags puede causar quemaduras u otro tipo de lesiones debidasal cigarrillo o la pipa.
Nunca desmonte, per fore o someta elvolante a golpes violentos.

Airbags de cortina
No fije ni pegue nada en el techo, ya queello podría causar lesiones en la cabeza al desplegarse el airbag de cortina.Si su vehículo dispone de ellos, no desmonte los agarraderos instalados en el techo sobre las puertas, ya que estos inter vienen en la fijación de los airbags de cor tina.
Para que los airbags sean plenamente efi caces, respete las siguientes medidas de seguridad:

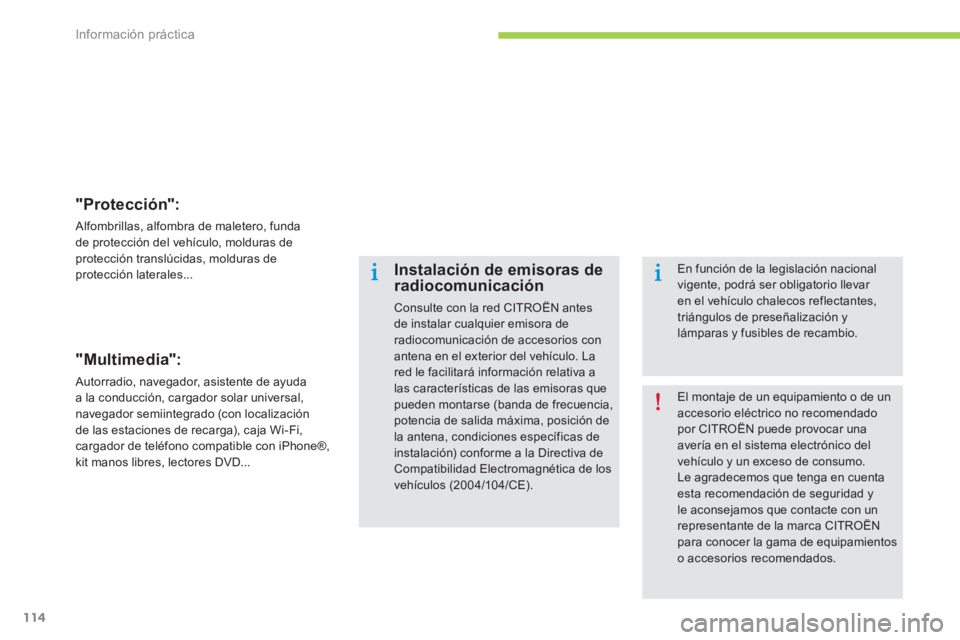

Información práctica
114
"Protección":
Alfombrillas, alfombra de maletero, funda
de protección del vehículo, molduras de
protección translúcidas, molduras de protección laterales...
"Multimedia":
Autorradio, navegador, asistente de ayuda a la conducción, cargador solar universal,navegador semiintegrado (con localización
de las estaciones de recarga), caja Wi-Fi,cargador de teléfono compatible con iPhone®,kit manos libres, lectores DVD...
El montaje de un equipamiento o de unaccesorio eléctrico no recomendadopor CITROËN puede provocar una
avería en el sistema electrónico delvehículo y un exceso de consumo. Le agradecemos que tenga en cuentaesta recomendación de seguridad yle aconsejamos que contacte con unrepresentante de la marca CITROËN para conocer la gama de equipamientoso accesorios recomendados.
Instalación de emisoras deradiocomunicación
Consulte con la red CITROËN antes de instalar cualquier emisora deradiocomunicación de accesorios con antena en el exterior del vehículo. Lared le facilitará información relativa alas características de las emisoras que pueden montarse (banda de frecuencia,potencia de salida máxima, posición de la antena, condiciones específicas de instalación) conforme a la Directiva de Compatibilidad Electromagnética de losvehículos (2004/10 4/CE).




En función de la legislación nacional vigente, podrá ser obligatorio llevar en el vehículo chalecos reflectantes,triángulos de preseñalización y lámparas y fusibles de recambio.

Características técnicas
122
*
Según la red eléctrica del país.
**
Tiempo estimado para temperaturas exteriores comprendidas entre 20 y 25 ºC.

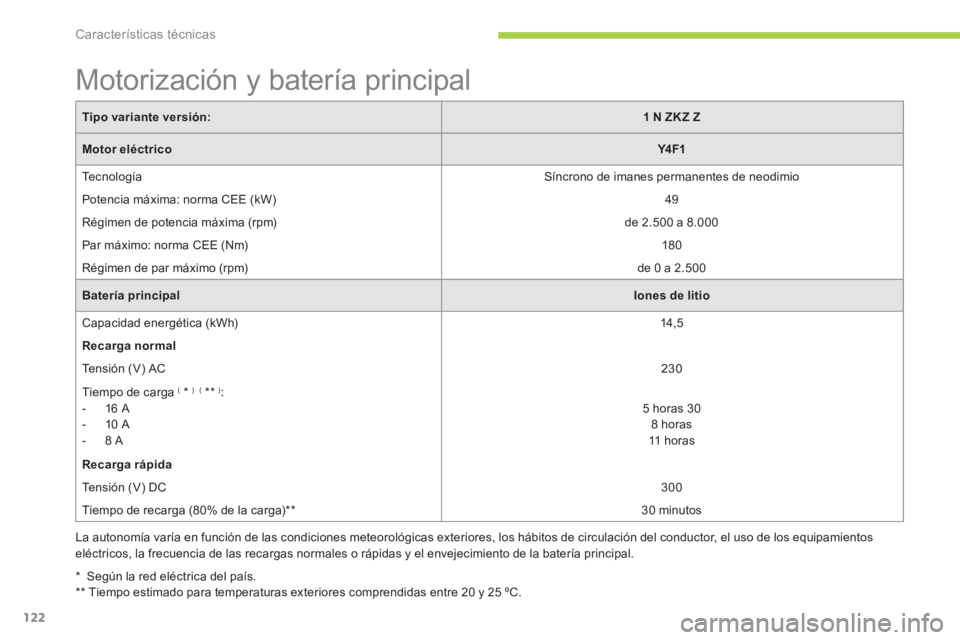

Motorización y batería principal
Tipo variante versión:1 N ZK Z Z
Motor eléctricoY4F1

Te c n o l ogía
Síncrono de imanes permanentes de neodimio
Potencia máxima: norma CEE
(kW) 49

Régimen de potencia máxima (rpm)
de 2.500 a 8.000

Par máximo: norma CEE
(Nm)
18 0

Régimen de par máximo
(rpm)

de 0 a 2.500
Batería principalIones de litio

Capacidad energética (kWh)14,5
Recar
ga normal
Te n s i ó n
(V) AC
230

Tiempo de car
ga (*) (**):


- 16 A

- 10 A

- 8 A


5 horas 30 8 horas
11 horas

Recar
ga rápida
Te n s i ó n (V) DC
300
Tiempo de recar
ga (80% de la carga) **
30 minutos
La autonomía varía en función de las condiciones meteorológicas exteriores, los hábitos de circulación del conductor, el uso de los equipamientoseléctricos, la frecuencia de las recargas normales o rápidas y el envejecimiento de la batería principal.
