CITROEN C-ZERO 2017 Manual do condutor (in Portuguese)

39
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

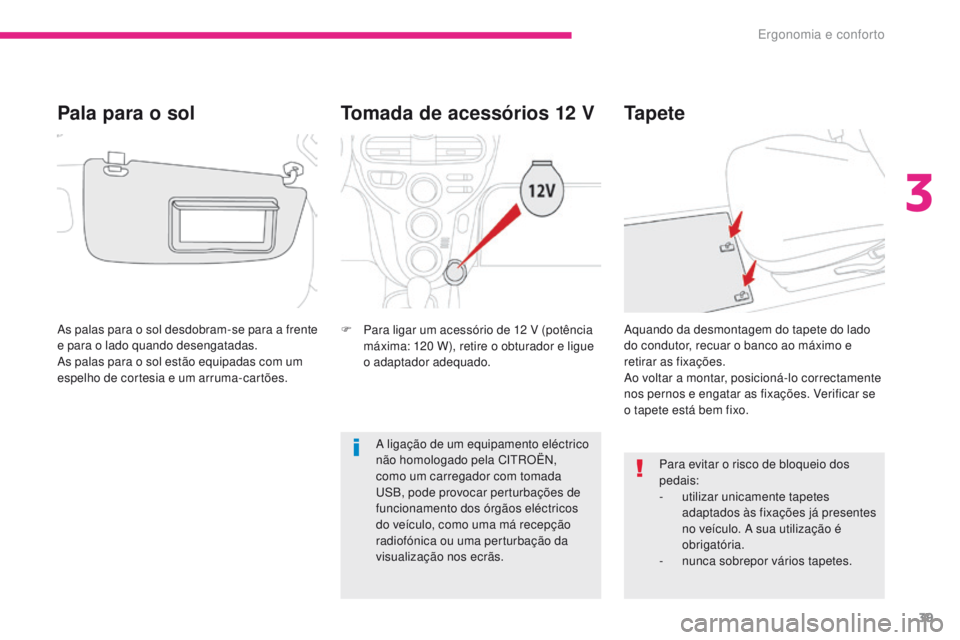

Tomada de acessórios 12 V
F Para ligar um acessório de 12 V (potência
máxima: 120 W), retire o obturador e ligue
o adaptador adequado.
Ta p e t e
Para evitar o risco de bloqueio dos
pedais:
-

u
tilizar unicamente tapetes
adaptados às fixações já presentes
no veículo. A sua utilização é
obrigatória.
-

n
unca sobrepor vários tapetes.
Aquando da desmontagem do tapete do lado
do condutor, recuar o banco ao máximo e
retirar as fixações.
Ao voltar a montar, posicioná-lo correctamente
nos pernos e engatar as fixações. Verificar se
o tapete está bem fixo.
As palas para o sol desdobram-se para a frente
e para o lado quando desengatadas.
As palas para o sol estão equipadas com um
espelho de cortesia e um arruma-cartões.
Pala para o sol
A ligação de um equipamento eléctrico
não homologado pela CITROËN,
como um carregador com tomada
USB, pode provocar perturbações de
funcionamento dos órgãos eléctricos
do veículo, como uma má recepção
radiofónica ou uma perturbação da
visualização nos ecrãs.
3
Ergonomia e conforto

40
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016
Ligado à tomada USB, o equipamento nómada
pode recarregar-se automaticamente.Para obter mais informações sobre a
utilização deste equipamento, consulte
a rubrica Áudio e Telemática .
Leitor USB
Esta tomada USB, está situada abaixo da
consola central.
Permite-lhe ligar um equipamento nómada,
como um portátil digital de tipo iPod
® ou uma
pen USB.
Esta lê os ficheiros de áudio que são
transmitidos para o seu auto-rádio, para serem
ouvidos através dos altifalantes do veículo.
Pode gerir estes ficheiros através dos
comandos do auto-rádio.
Ergonomia e conforto

41
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

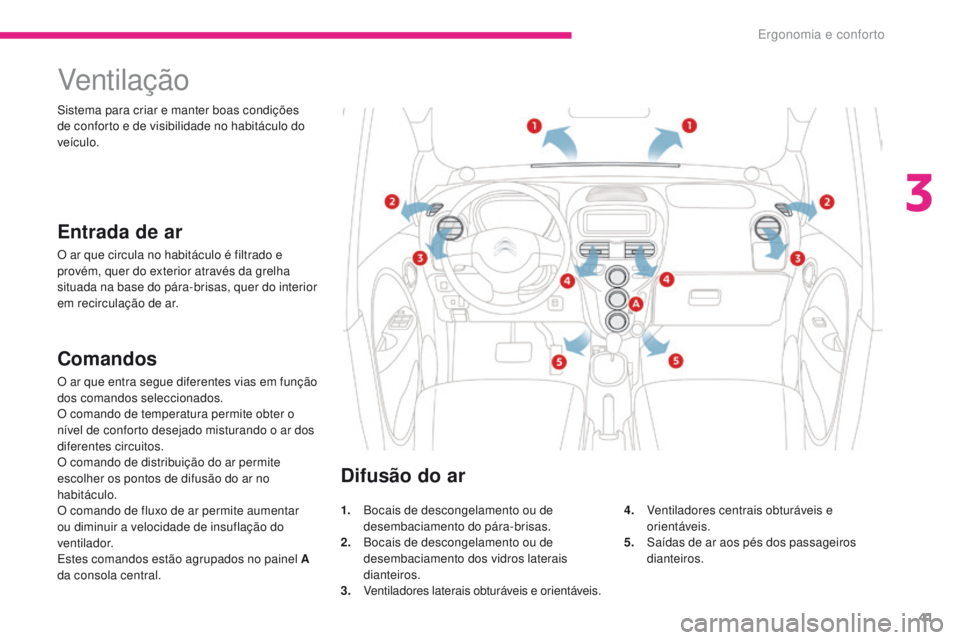

Ventilaç ão
Entrada de ar
O ar que circula no habitáculo é filtrado e
provém, quer do exterior através da grelha
situada na base do pára-brisas, quer do interior
em recirculação de ar. Sistema para criar e manter boas condições
de conforto e de visibilidade no habitáculo do
veículo.
Comandos
O ar que entra segue diferentes vias em função
dos comandos seleccionados.
O comando de temperatura permite obter o
nível de conforto desejado misturando o ar dos
diferentes circuitos.
O comando de distribuição do ar permite
escolher os pontos de difusão do ar no
habitáculo.
O comando de fluxo de ar permite aumentar
ou diminuir a velocidade de insuflação do
ventilador.
Estes comandos estão agrupados no painel A
da consola central.
Difusão do ar
1. Bocais de descongelamento ou de desembaciamento do pára-brisas.
2.
B

ocais de descongelamento ou de
desembaciamento dos vidros laterais
dianteiros.
3.
V

entiladores laterais obturáveis e orientáveis. 4. V
entiladores centrais obturáveis e
orientáveis.
5.
S

aídas de ar aos pés dos passageiros
dianteiros.
3
Ergonomia e conforto

42
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

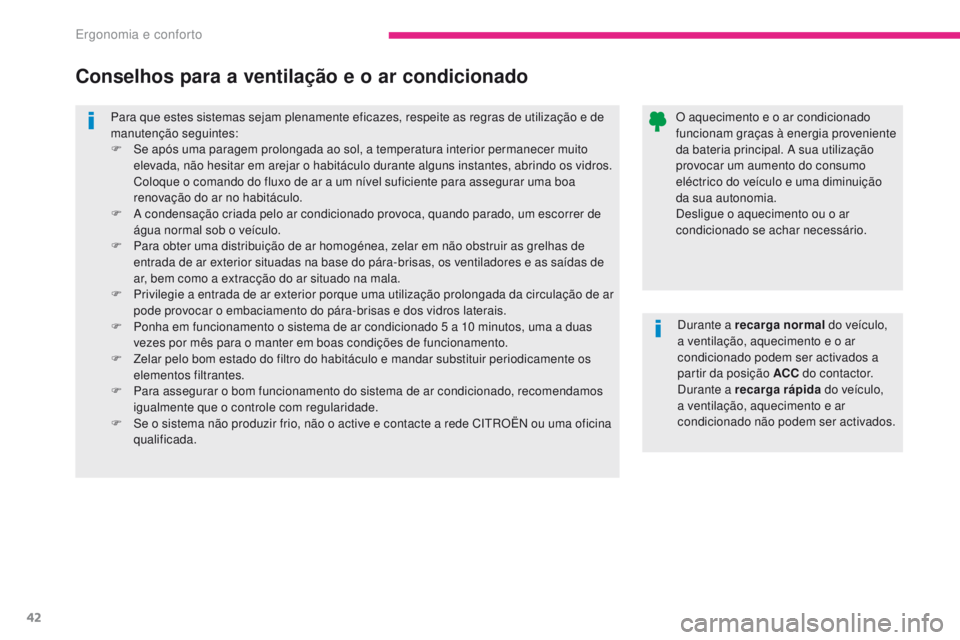

Para que estes sistemas sejam plenamente eficazes, respeite as regras de utilização e de
manutenção seguintes:
F
S
e após uma paragem prolongada ao sol, a temperatura interior permanecer muito
elevada, não hesitar em arejar o habitáculo durante alguns instantes, abrindo os vidros.
C

oloque o comando do fluxo de ar a um nível suficiente para assegurar uma boa
renovação do ar no habitáculo.
F

A c
ondensação criada pelo ar condicionado provoca, quando parado, um escorrer de
água normal sob o veículo.
F

P
ara obter uma distribuição de ar homogénea, zelar em não obstruir as grelhas de
entrada de ar exterior situadas na base do pára-brisas, os ventiladores e as saídas de
ar, bem como a extracção do ar situado na mala.
F

P
rivilegie a entrada de ar exterior porque uma utilização prolongada da circulação de ar
pode provocar o embaciamento do pára-brisas e dos vidros laterais.
F

P
onha em funcionamento o sistema de ar condicionado 5 a 10 minutos, uma a duas
vezes por mês para o manter em boas condições de funcionamento.
F

Z
elar pelo bom estado do filtro do habitáculo e mandar substituir periodicamente os
elementos filtrantes.
F

P
ara assegurar o bom funcionamento do sistema de ar condicionado, recomendamos
igualmente que o controle com regularidade.
F

S
e o sistema não produzir frio, não o active e contacte a rede CITROËN ou uma oficina
qualificada.
Conselhos para a ventilação e o ar condicionado
O aquecimento e o ar condicionado
funcionam graças à energia proveniente
da bateria principal. A sua utilização
provocar um aumento do consumo
eléctrico do veículo e uma diminuição
da sua autonomia.
Desligue o aquecimento ou o ar
condicionado se achar necessário.
Durante a recarga normal do veículo,
a ventilação, aquecimento e o ar
condicionado podem ser activados a
partir da posição ACC do contactor.
Durante a recarga rápida do veículo,
a ventilação, aquecimento e ar
condicionado não podem ser activados.
Ergonomia e conforto

43
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

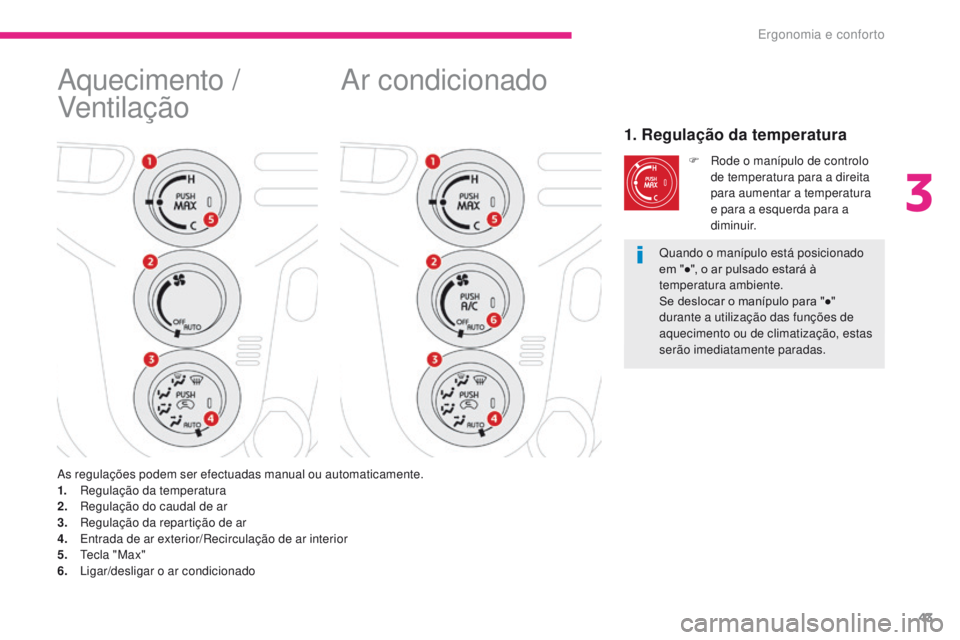

Ar condicionado
1. Regulação da temperatura
F Rode o manípulo de controlo de temperatura para a direita
para aumentar a temperatura
e para a esquerda para a
diminuir.
As regulações podem ser efectuadas manual ou automaticamente.
1.
R

egulação da temperatura
2.
R

egulação do caudal de ar
3.
R

egulação da repartição de ar
4.
E

ntrada de ar exterior/Recirculação de ar interior
5.
Te

c l a " M a x "
6.
L

igar/desligar o ar condicionado Quando o manípulo está posicionado
em "●", o ar pulsado estará à
temperatura ambiente.
Se deslocar o manípulo para "●"
durante a utilização das funções de
aquecimento ou de climatização, estas
serão imediatamente paradas.
Aquecimento /
Ventilaç ão
3
Ergonomia e conforto

44
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

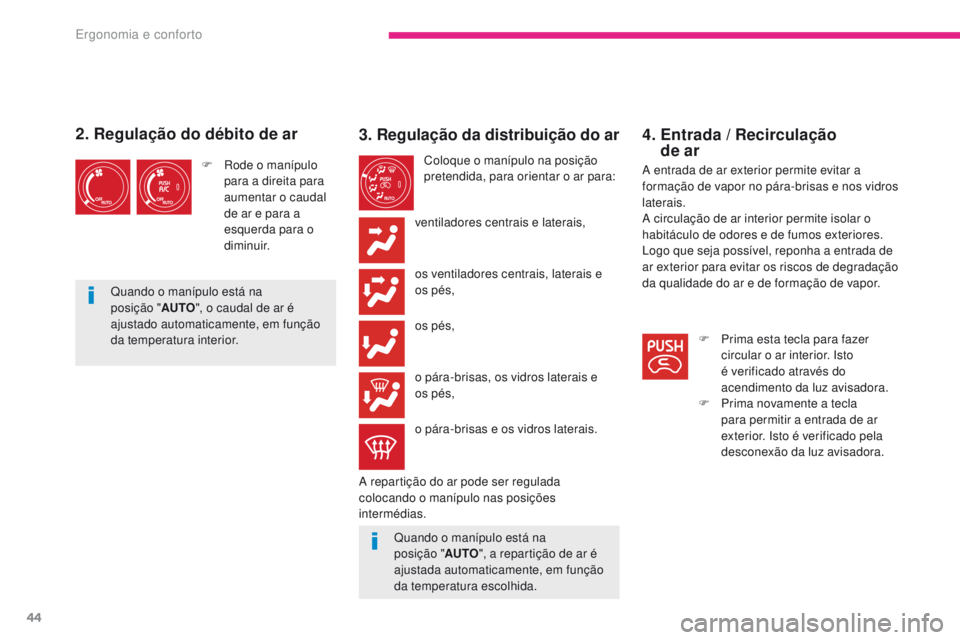

4. Entrada / Recirculação de ar
A entrada de ar exterior permite evitar a
formação de vapor no pára-brisas e nos vidros
laterais.
A circulação de ar interior permite isolar o
habitáculo de odores e de fumos exteriores.
Logo que seja possível, reponha a entrada de
ar exterior para evitar os riscos de degradação
da qualidade do ar e de formação de vapor.
F

P
rima esta tecla para fazer
circular o ar interior. Isto
é verificado através do
acendimento da luz avisadora.
F

P
rima novamente a tecla
para permitir a entrada de ar
exterior. Isto é verificado pela
desconexão da luz avisadora.
3. Regulação da distribuição do ar
Coloque o manípulo na posição
pretendida, para orientar o ar para:
ventiladores centrais e laterais,
os ventiladores centrais, laterais e
os pés,
os pés,
o pára-brisas, os vidros laterais e
os pés,
o pára-brisas e os vidros laterais.
A repartição do ar pode ser regulada
colocando o manípulo nas posições
intermédias. Quando o manípulo está na
posição
"AUTO ", a repartição de ar é
ajustada automaticamente, em função
da temperatura escolhida.
2. Regulação do débito de ar
F Rode o manípulo para a direita para
aumentar o caudal
de ar e para a
esquerda para o
diminuir.
Quando o manípulo está na
posição

" AUTO ", o caudal de ar é
ajustado automaticamente, em função
da temperatura interior.
Ergonomia e conforto

45
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

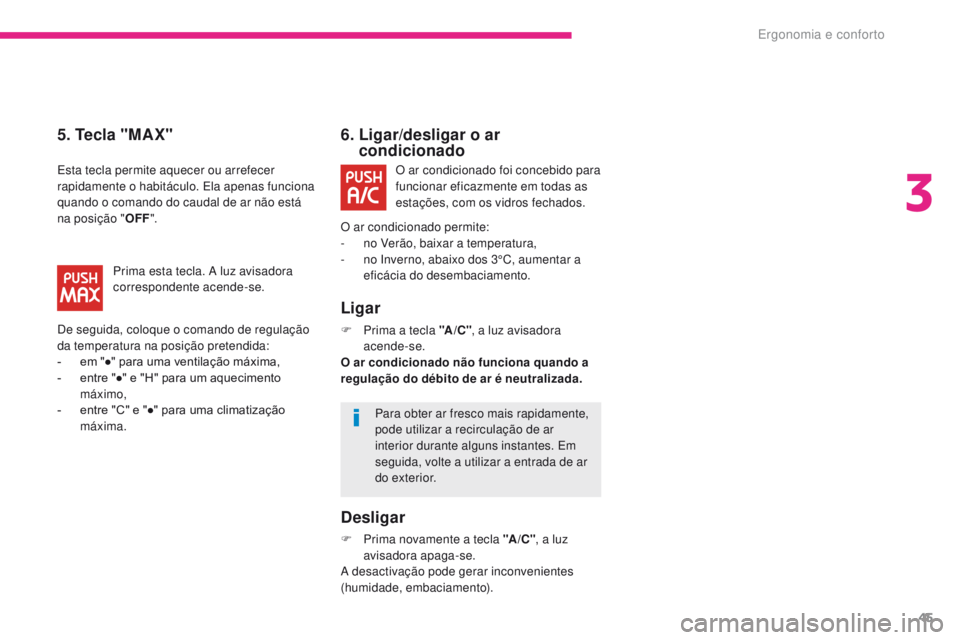

6. Ligar/desligar o ar condicionado
Ligar
F Prima a tecla "A /C " , a luz avisadora
acende-se.
O ar condicionado não funciona quando a
regulação do débito de ar é neutralizada.
Desligar
F Prima novamente a tecla "A /C " , a luz
avisadora apaga-se.
A desactivação pode gerar inconvenientes
(humidade, embaciamento).
5. Tecla "MAX"
O ar condicionado foi concebido para
funcionar eficazmente em todas as
estações, com os vidros fechados.
O ar condicionado permite:
-

n

o Verão, baixar a temperatura,
-

n

o Inverno, abaixo dos 3°C, aumentar a
eficácia do desembaciamento.
Esta tecla permite aquecer ou arrefecer
rapidamente o habitáculo. Ela apenas funciona
quando o comando do caudal de ar não está
na posição "
OFF".
Prima esta tecla. A luz avisadora
correspondente acende-se.
De seguida, coloque o comando de regulação
da temperatura na posição pretendida:
-

e

m "●" para uma ventilação máxima,
-

e

ntre "●" e "H" para um aquecimento
máximo,
-

e

ntre "C" e "●" para uma climatização
máxima. Para obter ar fresco mais rapidamente,
pode utilizar a recirculação de ar
interior durante alguns instantes. Em
seguida, volte a utilizar a entrada de ar
do exterior.
3
Ergonomia e conforto

46
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

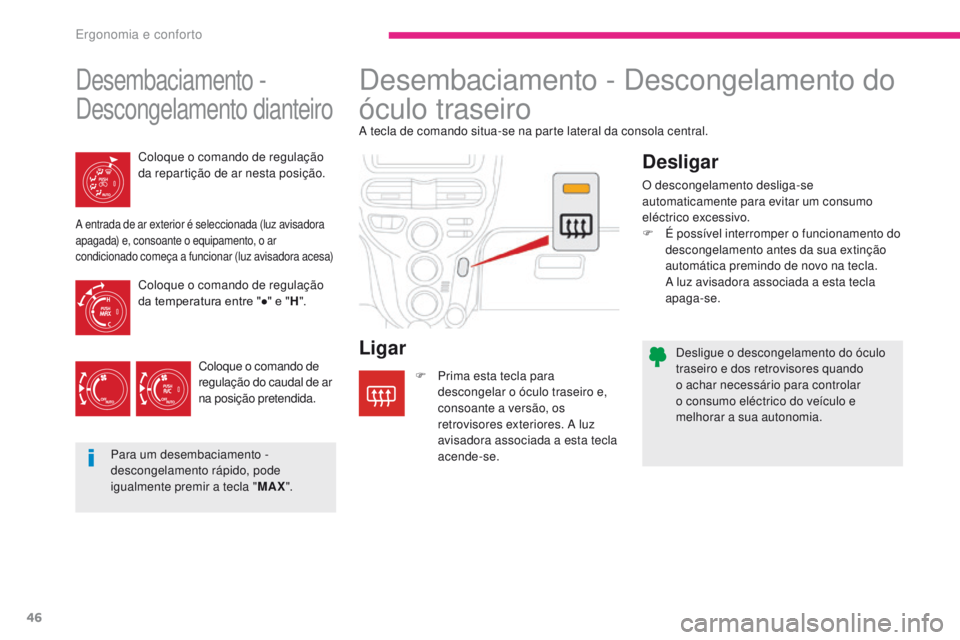

Desligue o descongelamento do óculo
traseiro e dos retrovisores quando
o achar necessário para controlar
o consumo eléctrico do veículo e
melhorar a sua autonomia.
Desembaciamento -
Descongelamento dianteiroDesembaciamento - Descongelamento do
óculo traseiro
A tecla de comando situa-se na parte lateral da consola central.F
P
rima esta tecla para
descongelar o óculo traseiro e,
consoante a versão, os
retrovisores exteriores. A luz
avisadora associada a esta tecla
acende-se.
Coloque o comando de regulação
da repartição de ar nesta posição.
Ligar
Desligar
O descongelamento desliga-se
automaticamente para evitar um consumo
eléctrico excessivo.
F

É p
ossível interromper o funcionamento do
descongelamento antes da sua extinção
automática premindo de novo na tecla.
A luz avisadora associada a esta tecla
apaga-se.
Para um desembaciamento -
descongelamento rápido, pode
igualmente premir a tecla " MAX".
A entrada de ar exterior é seleccionada (luz avisadora
apagada) e, consoante o equipamento, o ar
condicionado começa a funcionar (luz avisadora acesa)
Coloque o comando de regulação
da temperatura entre "●" e " H".
Coloque o comando de
regulação do caudal de ar
na posição pretendida.
Ergonomia e conforto

47
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016

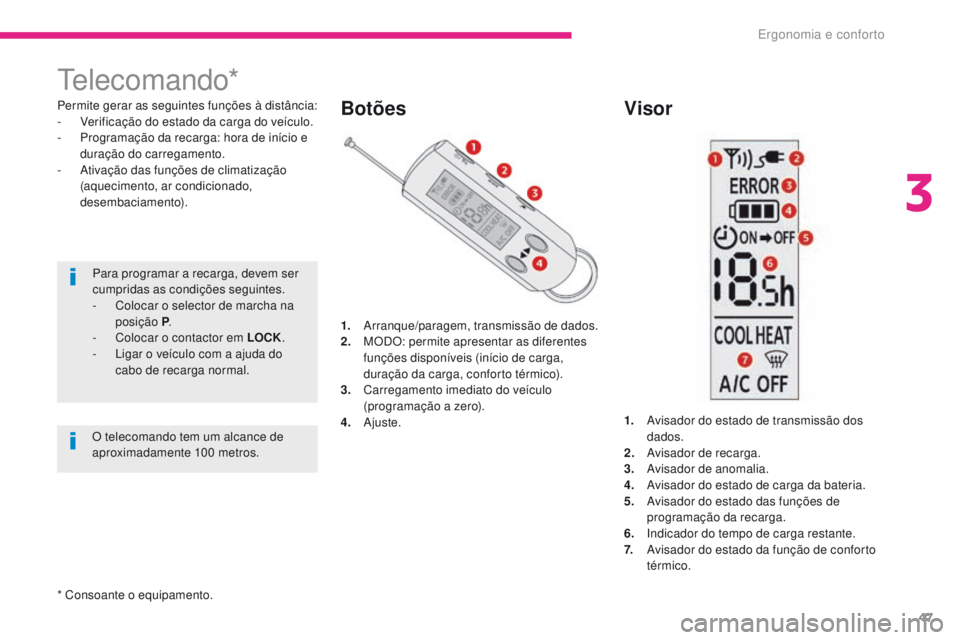

Telecomando*
Permite gerar as seguintes funções à distância:
- V erificação do estado da carga do veículo.
-

P
rogramação da recarga: hora de início e
duração do carregamento.
-

A
tivação das funções de climatização
(aquecimento, ar condicionado,
desembaciamento).
Para programar a recarga, devem ser
cumpridas as condições seguintes.
-

C
olocar o selector de marcha na
posição P .
-

C
olocar o contactor em LOCK .
-

L
igar o veículo com a ajuda do
cabo de recarga normal.Botões Visor
1. Arranque/paragem, transmissão de dados.
2. M
ODO: permite apresentar as diferentes
funções disponíveis (início de carga,
duração da carga, conforto térmico).
3.
C

arregamento imediato do veículo
(programação a zero).
4.
A

juste. 1.
A

visador do estado de transmissão dos
dados.
2.
A

visador de recarga.
3.
A

visador de anomalia.
4.
A

visador do estado de carga da bateria.
5.
A

visador do estado das funções de
programação da recarga.
6.
I

ndicador do tempo de carga restante.
7.
A

visador do estado da função de conforto
térmico.
O telecomando tem um alcance de
aproximadamente 100 metros.
* Consoante o equipamento.
3
Ergonomia e conforto

48
C-Zero_pt_Chap03_ergonomie-et-confort_ed01-2016
Se não for efectuada nenhuma
acção num espaço de 30 segundos,
o telecomando desliga-se
automaticamente.Se a programação do início de carga
for efectuada sem programar a duração
da carga, a bateria ficará totalmente
carregada.A duração da recarga pode ser
programada entre 0,5 e 19,5 horas.
Entretanto, também podem seleccionar
a duração "-h": neste caso, a recarga
para quando a bateria estiver
completamente recarregada. Esta
duração é o valor introduzido por defeito.
Arranque/paragem
Programação da duração
da carga
Esta função permite programar o tempo de
recarga do seu veículo.
Ligue o telecomando.
Prima o botão MODE para seleccionar a
programação da duração da carga.
Abra a antena.
Faça uma pressão longa sobre
o botão para ligar ou desligar o
telecomando.
Programação do início de
carga
Esta função permite fixar o tempo que resta
antes de efectuar a recarga do seu veículo.
(Exemplo: São 19:00 no momento da
programação, a hora de recarga programada
é igual a 2:00: a recarga iniciará às 21:00).
Ligue o telecomando.
Este símbolo é apresentado no ecrã.
Utilize as setas para ajustar a hora de arranque
da recarga: cada pressão permite ajustar a
hora por etapas de meia hora.
Prima brevemente o botão de marcha/paragem
para transmitir os dados ao veículo. É apresentado este símbolo no
ecrã.
Utilize as setas para ajustar o tempo de
recarga: cada pressão permite ajustar a hora
em passos de meia hora.
Prima brevemente o botão de marcha/paragem
para transmitir os dados ao veículo.
Se a programação da duração da carga
for efectuada sem programar a hora
de início, a bateria será carregada
imediatamente para uma duração
correspondente à programada.
Ergonomia e conforto
