Page 61 of 333
III
!
59
KOMFORT

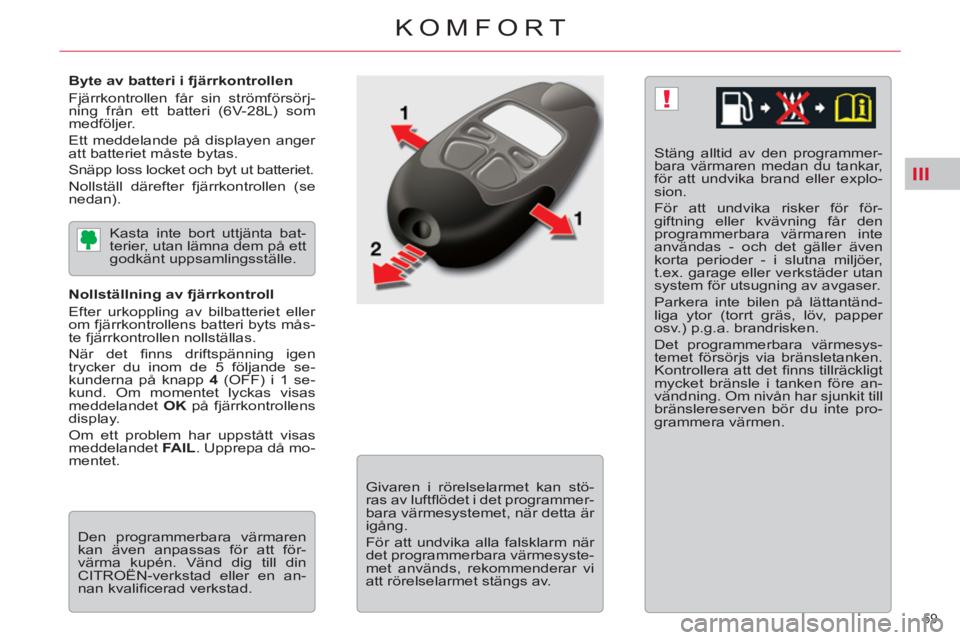

Byte av batteri i fjärrkontrollen
Fjärrkontrollen får sin strömförsörj-
ning från ett batteri (6V-28L) som
medföljer.
Ett meddelande på displayen anger
att batteriet måste bytas.
Snäpp loss locket och byt ut batteriet.
Nollställ därefter fjärrkontrollen (se
nedan).
Stäng alltid av den programmer-
bara värmaren medan du tankar,
för att undvika brand eller explo-
sion.
För att undvika risker för för-
giftning eller kvävning får den
programmerbara värmaren inte
användas - och det gäller även
korta perioder - i slutna miljöer,
t.ex. garage eller verkstäder utan
system för utsugning av avgaser.
Parkera inte bilen på lättantänd-
liga ytor (torrt gräs, löv, papper
osv.) p.g.a. brandrisken.
Det programmerbara värmesys-
temet försörjs via bränsletanken.
Kontrollera att det fi nns tillräckligt
mycket bränsle i tanken före an-
vändning. Om nivån har sjunkit till
bränslereserven bör du inte pro-
grammera värmen.
Kasta inte bort uttjänta bat-
terier, utan lämna dem på ett
godkänt uppsamlingsställe.
Nollställning av fjärrkontroll
Efter urkoppling av bilbatteriet eller
om fjärrkontrollens batteri byts mås-
te fjärrkontrollen nollställas.
När det fi nns driftspänning igen
trycker du inom de 5 följande se-
kunderna på knapp 4
(OFF) i 1 se-
kund. Om momentet lyckas visas
meddelandet OK
på fjärrkontrollens
display.
Om ett problem har uppstått visas
meddelandet FAIL
. Upprepa då mo-
mentet.
Den programmerbara värmaren
kan även anpassas för att för-
värma kupén. Vänd dig till din
CITROËN-verkstad eller en an-
nan kvalifi cerad verkstad.
Givaren i rörelselarmet kan stö-
ras av luftfl ödet i det programmer-
bara värmesystemet, när detta är
igång.
För att undvika alla falsklarm när
det programmerbara värmesyste-
met används, rekommenderar vi
att rörelselarmet stängs av.
Page 62 of 333
III
60
KOMFORT

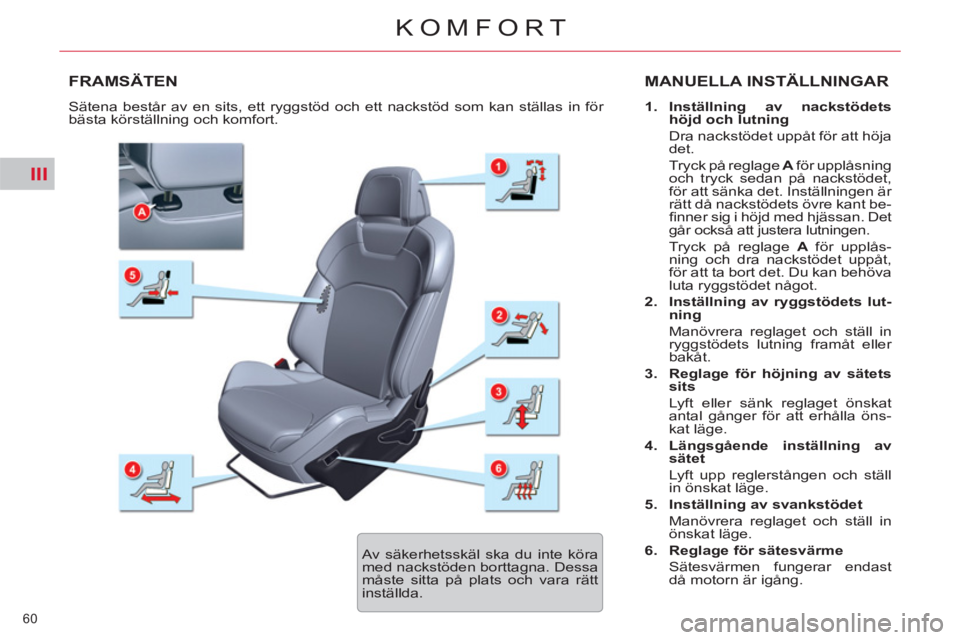

FRAMSÄTEN MANUELLA INSTÄLLNINGAR
1.
Inställning av nackstödets
höjd och lutning
Dra nackstödet uppåt för att höja
det.
Tryck på reglage A
för upplåsning
och tryck sedan på nackstödet,
för att sänka det. Inställningen är
rätt då nackstödets övre kant be-
fi nner sig i höjd med hjässan. Det
går också att justera lutningen.
Tryck på reglage A
för upplås-
ning och dra nackstödet uppåt,
för att ta bort det. Du kan behöva
luta ryggstödet något.
2.
Inställning av ryggstödets lut-
ning
Manövrera reglaget och ställ in
ryggstödets lutning framåt eller
bakåt.
3.
Reglage för höjning av sätets
sits
Lyft eller sänk reglaget önskat
antal gånger för att erhålla öns-
kat läge.
4.
Längsgående inställning av
sätet
Lyft upp reglerstången och ställ
in önskat läge.
5.
Inställning av svankstödet
Manövrera reglaget och ställ in
önskat läge.
6.
Reglage för sätesvärme
Sätesvärmen fungerar endast
då motorn är igång. Sätena består av en sits, ett ryggstöd och ett nackstöd som kan ställas in för
bästa körställning och komfort.
Av säkerhetsskäl ska du inte köra
med nackstöden borttagna. Dessa
måste sitta på plats och vara rätt
inställda .
Page 63 of 333
III
61
KOMFORT

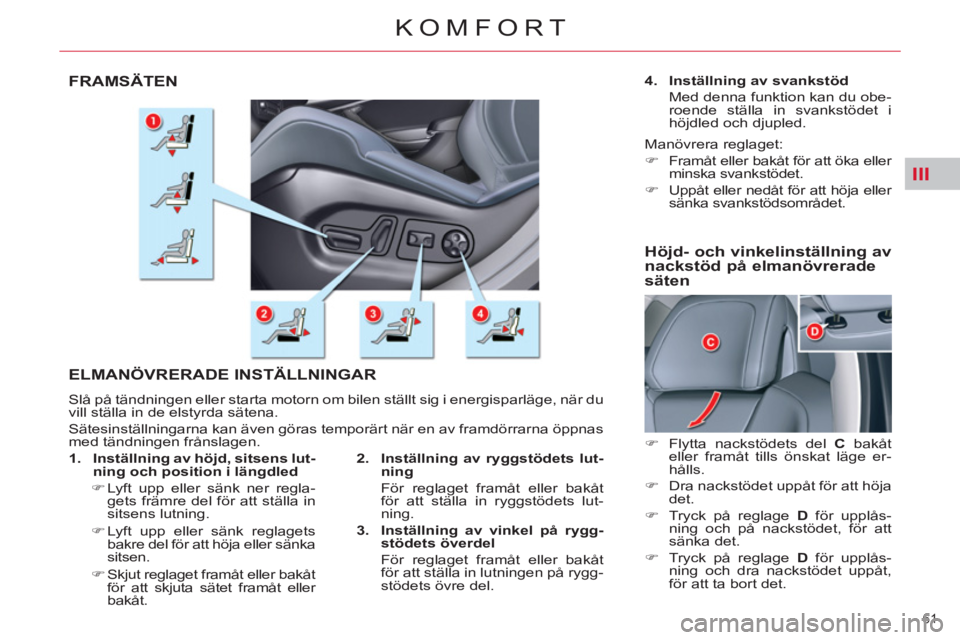

FRAMSÄTEN
ELMANÖVRERADE INSTÄLLNINGAR
Slå på tändningen eller starta motorn om bilen ställt sig i energisparläge, när du
vill ställa in de elstyrda sätena.
Sätesinställningarna kan även göras temporärt när en av framdörrarna öppnas
med tändningen frånslagen.
2.
Inställning av ryggstödets lut-
ning
För reglaget framåt eller bakåt
för att ställa in ryggstödets lut-
ning.
3.
Inställning av vinkel på rygg-
stödets överdel
För reglaget framåt eller bakåt
för att ställa in lutningen på rygg-
stödets övre del.
1.
Inställning av höjd, sitsens lut-
ning och position i längdled
)
Lyft upp eller sänk ner regla-
gets främre del för att ställa in
sitsens lutning.
)
Lyft upp eller sänk reglagets
bakre del för att höja eller sänka
sitsen.
)
Skjut reglaget framåt eller bakåt
för att skjuta sätet framåt eller
bakåt.
4.
Inställning av svankstöd
Med denna funktion kan du obe-
roende ställa in svankstödet i
höjdled och djupled.
Manövrera reglaget:
)
Framåt eller bakåt för att öka eller
minska svankstödet.
)
Uppåt eller nedåt för att höja eller
sänka svankstödsområdet.
Höjd- och vinkelinställning av
nackstöd på elmanövrerade
säten
)
Flytta nackstödets del C
bakåt
eller framåt tills önskat läge er-
hålls.
)
Dra nackstödet uppåt för att höja
det.
)
Tryck på reglage D
för upplås-
ning och på nackstödet, för att
sänka det.
)
Tryck på reglage D
för upplås-
ning och dra nackstödet uppåt,
för att ta bort det.
Page 64 of 333
III
62
KOMFORT
Funktionen används för ryggmas-
sage och fungerar bara när motorn
är igång.
)
Tryck på reglage A
.
Kontrollampan tänds och massage-
funktionen är aktiverad under 1 tim-
me. Under den tiden ges massagen
i cykler om 6 minuter (massage i
4 minuter åtföljt av paus i 2 minuter).
Totalt utför systemet 10 cykler.
Efter 1 timme kopplas funktionen ur.
Kontrollampan släcks.
Massagefunktion
Instegsfunktion
Instegsfunktionen underlättar när du
stiger in eller ur fordonet.
Sätet dras automatiskt tillbaka när
tändningen slås ifrån och förardör-
ren öppnas och står sedan kvar i
samma läge, för att underlätta en
instigning i fordonet.
När tändningen slås på glider fram-
sätet framåt tills det kommer till den
minneslagrade förarinställningen.
Vid förfl yttning av sätet ska du se till
att varken någon person eller något
föremål hindrar sätets automatiska
rörelse.
Denna funktion är urkopplad som
standard. Du kan koppla in eller
ur funktionen via "Huvudmenyn"
på instrumenttavlans display. Välj
"Fordonsparametrar Komfort
Instegsfunktion".
Urkoppling
Du kan när som helst koppla ur mas-
sagefunktionen genom att trycka på
reglage A
.
Reglage för sätesvärme
Framsätena kan fungera separat
med motorn i gång.
)
Använd motsvarande ratt som
fi nns på utsidan av varje fram-
säte, för att aktivera och välja
önskad värmenivå:
0
: Stopp.
1
: Låg.
2
: Medel.
3
: Hög.
Page 65 of 333
III
63
KOMFORT
Spara förarsätets
inställningar i minnet
System som sparar förarsätets in-
ställningar i minnet. Det går att spara
två olika inställda lägen med hjälp av
knapparna på sidan av förarsätet.
När du sparar förarsätets inställning-
ar sparas även luftkonditioneringens
inställningar.
Spara ett inställt läge
Med knapparna M / 1 / 2
)
Slå på tändningen.
)
Ställ in sätet.
)
Tryck på knappen M
och sedan
på knapp 1
eller 2
inom fyra sek-
under.
En ljudsignal hörs och upplyser
dig om att programmeringen
sparats i minnet.
När en ny inställning sparas raderas
den gamla inställningen.
Använda en sparad
lägesinställning
Med tändningen påslagen eller
motorn igång
)
Tryck kort på knapp 1
eller 2
för
att använda motsvarande inställ-
ning.
En ljudsignal hörs för att ange att in-
ställningen är avslutad.
För att inte ladda ur batteriet kopplas
funktionen ur tills motorn startas, om
lägesinställningarna aktiveras upp-
repade gånger när bara tändningen
är påslagen.
Av säkerhetsskäl ska du undvika
att minneslagra en körställning un-
der färd.
NACKSTÖD BAK
Nackstöden bak kan demonteras
och har två lägen:
- ett övre, för användning,
- ett undre, för förvaring.
Dra nackstödet uppåt för att höja
det.
Tryck på klacken och därefter på
nackstödet för att sänka det.
Ta bort nackstödet genom att place-
ra det i högläge, trycka på klacken
och dra det uppåt.
Sätt tillbaka det genom att föra in
skaften i öppningarna, i linje med
ryggstödet.
Kör aldrig med nackstöden bort-
tagna. De ska vara monterade och
rätt inställda.
Läs om luftkonditioneringens inställning-
ar under rubriken "Luftkonditionering".
Page 66 of 333
III
64
KOMFORT
BAKSÄTE
Baksätet kan fällas ned helt eller del-
vis på vänster (2/3) eller höger sida
(1/3) för att förändra lastutrymmet i
bagagerummet.
Ta bort sitsen
)
Skjut motsvarande framsäte
framåt vid behov.
)
Lyft upp framkanten av sitsen 1
.
)
Fäll upp sitsen 1
helt mot fram-
sätet.
)
Dra bort sitsen 1
från dess fästen
genom att dra den uppåt.
Sätta tillbaka sitsen
)
Placera sitsen 1
lodrätt i sina
fästen.
)
Skjut ner sitsen 1
.
)
Tryck ovanpå för att låsa den.
Fälla ned sätet
Vid nedfällning av ett baksäte ska du
alltid börja med sitsen,
aldrig med
ryggstödet,
för att undvika risk för
skada:
)
skjut motsvarande framsäte
framåt vid behov,
)
lyft framkanten av sitsen 1
,
)
fäll upp sitsen 1
mot framsätet,
)
kontrollera att säkerhetsbältet är
rätt placerat på sidan av ryggstö-
det,
)
sänk ned eller ta bort nackstö-
den vid behov,
)
dra reglaget 3
framåt för att låsa
upp ryggstödet 2
,
)
fäll ned ryggstödet 2
.
Sitsen 1
kan tas bort för att öka last-
volymen.
Fälla upp sätet
När baksätet fälls upp igen:
)
räta upp ryggstödet 2
och lås
fast det,
)
fäll tillbaka sitsen 1
,
)
höj eller sätt tillbaka nackstöden
på sin plats.
Se till att bältena och bälteslåsen
inte kommer i kläm då du fäller upp
baksätet.
Den röda indkeringen i reglage 3
ska inte synas. Tryck i så fall tillbaka
sätet ordentligt.
Page 67 of 333
III
65
KOMFORT
BACKSPEGLAR
Sidospeglar
Sidospeglarna har en ställbar spe-
gel som möjliggör sikt bakåt på si-
dorna, vilket är nödvändigt t.ex. vid
omkörning och parkering. De kan
även fällas.
Inställning
Med tändningen påslagen:
)
ställ reglage A
till höger eller till
vänster för att välja motsvarande
spegel,
)
fl ytta reglage B
i de fyra riktning-
arna, för att ställa in spegeln,
)
ställ tillbaka reglage A
i mittläge. Borttagning av is och imma på si-
dospeglarna aktiveras samtidigt
med samma funktion på bakrutan.
Infällning
)
utifrån: lås bilen med fjärrkontrollen
eller nyckeln.
)
inifrån: med tändningen påslagen,
dra reglage A
bakåt
.
Om backspeglarna fälls in med reg-
laget A
, fälls de inte ut vid upplås-
ning av bilen med fjärrkontrollen
eller nyckeln. Du måste åter dra i
reglage A
.
Utfällning
)
utifrån: lås upp bilen med fjärr-
kontrollen eller nyckeln.
)
inifrån: med tändningen påslagen,
dra reglage A
bakåt
Om du ändrar läget manuellt går det
att återställa sidospegeln med en
tryckning på reglage A
.
In- och utfällningen av sidospeglar-
na kan kopplas ur på en CITROËN-
verkstad eller en annan kvalifi cerad
verkstad.
Föremål som syns i backspeglarna
är i verkligheten närmare än vad
de förefaller.
Ta hänsyn till detta när du uppskat-
tar avståndet till bilar som kommer
bakifrån.
Inre backspegel
Inställbar spegel som möjliggör sikt
bakåt.
Denna backspegel har ett avbländ-
ningssystem som gör spegelglaset
mörkare, så att föraren störs mindre
av solljus, strålkastarljus från andra
bilar etc.
Modell med manuellt dag-/mörkerläge
Inställning
)
Ställ in backspegeln så att den
är rätt riktad i "dagläge".
Dag-/mörkerläge
)
Dra i spaken för att övergå till
"mörkerläget" med avbländning.
)
Tryck på spaken för att övergå till
normalt "dagläge".
Av säkerhetsskäl ska backspeg-
larna ställas in för att minimera de
döda vinklarna.
Page 68 of 333
III
66
KOMFORT
Av säkerhetsskäl måste dessa åtgär-
der utföras med bilen stillastående.
INSTÄLLNING AV RATTEN
Ratten kan ställas in i höjd- och djup-
led, för att anpassa körställningen till
förarens längd.
Inställning
)
Ställ först in förarsätet i ett så väl
anpassat läge som möjligt.
)
Med bilen stillastående
ska du
dra i reglaget A
för att låsa upp
ratten.
)
Ställ in ratten i höjd- och djupled.
)
Tryck på reglaget för att låsa fast
ratten.
Efter låsningen kan du höra ett litet
klick om du trycker hårt på ratten.
Modell med automatiskt dag-/mörkerläge
För att garantera en optimal sikt vid
parkeringsmanövrer blir spegeln
automatiskt ljus så fort backväxeln
läggs i. Med hjälp av en givare som mäter
det infallande ljuset bakifrån kan
systemet automatiskt och gradvis
styra övergången mellan dag- och
mörkerläget.
Det innehåller ett skydd mot bländ-
ning som gör spegeln mörkare. Tack
vare det störs föraren mindre av lju-
set från bilarna som kör bakom eller
av en lågt stående sol etc. I bilar med avbländande sidospeglar
fi nns en strömbrytare för till-/frånslag
och en tillhörande kontrollampa.
Start
)
Slå på tändningen och tryck på
strömbrytaren 1
.
Kontrollampan 2
tänds och spegeln
fungerar automatiskt.
Stopp
)
Tryck på strömbrytaren 1
.
Kontrollampan 2
släcks och spegeln
behåller sitt ljusaste läge.
Page 69 of 333
IV
67
ÖPPNA OCH STÄNGA
NYCKEL MED FJÄRRKONTROLL
Nyckeln används för att låsa el-
ler låsa upp bilen med centrallåset,
antingen med nyckeln i låset eller
genom fjärrstyrning. Den används
även för att skydda mot stöld, loka-
lisera fordonet, follow me home-be-
lysningen och för att starta motorn.
Öppna bilen
Låsa upp hela bilen med
fjärrkontrollen
Utfällning av nyckeln
)
Tryck på knapp A
för att fälla ut
nyckeln.
)
Tryck på det öppna
hänglåset för att låsa
upp fordonet.
Låsa upp hela bilen med nyckeln
i låset
)
Vrid nyckeln åt vänster i förardör-
rens lås, för att låsa upp bilen.
Upplåsningen av bilen indikeras ge-
nom att blinkersljusen blinkar snabbt
i ca två sekunder och genom att tak-
lampan tänds (om funktionen är ak-
tiverad).
Samtidigt fälls även sidospeglarna
ut, beroende på modell.
Selektiv upplåsning med
fjärrkontrollen
)
Tryck en första gång på
det öppna hänglåset
för att endast låsa upp
förardörren.
)
Tryck en andra gång på det öppna
hänglåset för att låsa upp de an-
dra dörrarna och bagageluckan. Samtidigt och beroende på modell
fälls sidospeglarna ut vid den första
upplåsningen.
Inställningen av total eller selektiv upplås-
ning sker med hjälp av konfi gureringsme-
nyn på displayen i instrumenttavlan (se
kapitel "Instrumenttavlan").
Som standard är upplåsning av hela
bilen aktiverad.
Den selektiva upplåsningen fung-
erar inte med nyckeln i låset.
Varje upplåsning visas av att blin-
kersljusen blinkar snabbt i cirka två
sekunder och genom att taklampan
tänds.
Motorstyrd baklucka
)
Tryck på reglage B
för att starta den auto-
matiska öppningen av
bakluckan.
Page 70 of 333
IV
68
ÖPPNA OCH STÄNGA
Enkel låsning med nyckel
)
Vrid nyckeln åt höger i låset i fö-
rardörren för att låsa hela bilen.
Låsningen av bilen indikeras av att
blinkersljusen lyser med fast sken i
ca två sekunder och att taklampan
släcks.
Samtidigt, beroende på modell, fälls
även sidospeglarna in. Om en av dörrarna, bakrutan eller
bagageluckan förblir öppen, akti-
veras inte centrallåset.
Bilen låses automatiskt på nytt efter
trettio sekunder, utom om en dörr
är öppen. Detta görs för att undvika
att bilen blir upplåst av misstag.
Vid stopp och med motorn av-
stängd indikeras låsningen genom
att kontrollampan i det invändiga
låsreglaget blinkar.
Infällningen och utfällningen av sido-
speglarna kan på begäran kopplas
ur av en CITROËN-verkstad eller en
annan kvalifi cerad verkstad.
Superlåsning med
fjärrkontrollen
)
Tryck på det stängda
hänglåset för att låsa
hela bilen eller tryck i
mer än två sekunder på
det stängda hänglåset
för att dessutom låsa
rutorna och takluckan
automatiskt.
)
Inom de följande fem sekunder-
na ska du sedan trycka en gång
till på det stängda hänglåset för
att låsa bilen med superlåsning.
Stänga bilen
Vanlig låsning med
fjärrkontrollen
)
Tryck på det stängda
hänglåset för att låsa
hela bilen.
)
Tryck i mer än två sekunder på
det stängda hänglåset för att
dessutom låsa rutorna och tak-
luckan automatiskt.
Superlåsning med nyckeln
)
Vrid nyckeln åt höger i låset i
förardörren för att låsa hela for-
donet och håll den kvar i detta
läge i mer än två sekunder för att
dessutom låsa rutorna automa-
tiskt.
)
Inom fem sekunder ska du åter
vrida nyckeln åt höger, för att
låsa fordonet med superlåsning.
Superlåsningen indikeras genom att
blinkersljusen lyser med fast sken i
ca två sekunder.
Samtidigt, beroende på modell, fälls
även sidospeglarna in.
Användningen av superlåset gör de
yttre och inre dörrhandtagen verk-
ningslösa.
Systemet kopplar även ur knappen
för manuell styrning av centrallåset.
Vid stopp och med motorn av-
stängd, visas låsningen genom att
kontrollampan i det invändiga lås-
reglaget blinkar.
Om en av dörrarna eller bakluckan
är öppen eller dåligt stängd, är cen-
trallåset verkningslöst.
Lämna därför aldrig en person inne
i fordonet då du låst det med super-
låsning.
