219
C5_ro_Chap08_information_ed01-2015
Protectie pe timp foarte rece*
Motor Diesel HDi 160
In situatii curente
Clapeta 2 este in pozitie orizontala in conducta
de aer 3.
In caz de ninsoare
F apasati si rotiti rola 1 cu 90° in sensul
indicat de sageata, pentru a pozitiona
clapeta 2 in pozitie verticala, in conducta
de aer 3 .
Pentru a readuce clapeta in pozitie
corespunzatoare situatiei curente, apasati
rola
1 inainte de a o roti in sens invers.
nu u
itati sa indepartati protectia pentru
timp foarte rece cand:
-
temperatura exterioara este mai mare de 10 °C.- viteza cu care rulati este mai mare de
120 km/h.
Dispozitiv amovibil care permite evitarea aspirarii particulelor de zapada ce ar putea colmata filtrul de aer.
* In functie de tara de comercializare.
8
Informaţii practice

220
C5_ro_Chap08_information_ed01-2015

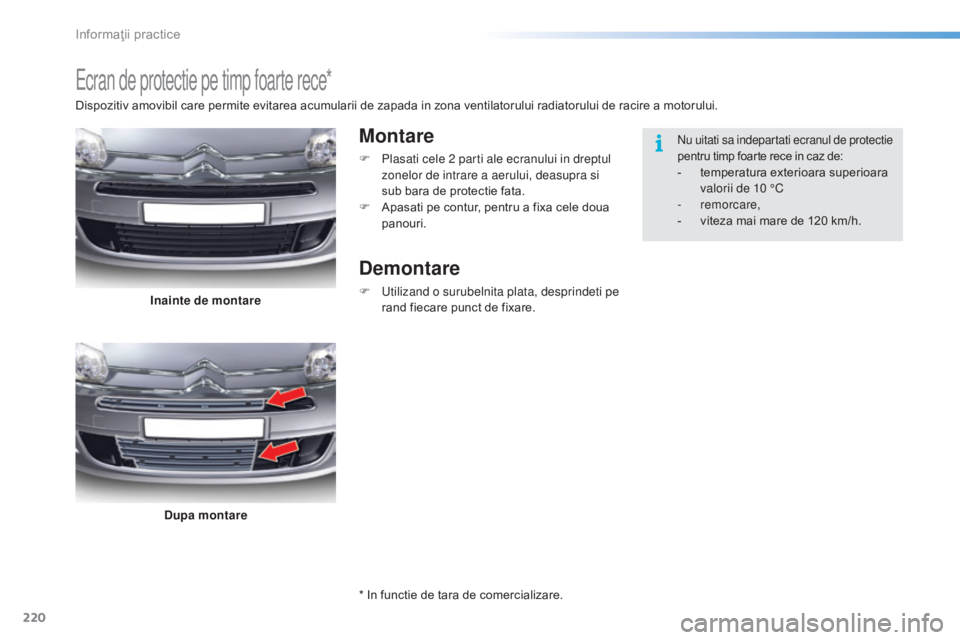

ecran de protectie pe timp foarte rece*
Montare
F Plasati cele 2 parti ale ecranului in dreptul zonelor de intrare a aerului, deasupra si
sub bara de protectie fata.
F

A
pasati pe contur, pentru a fixa cele doua
panouri.
Demontare
F utilizand o surubelnita plata, desprindeti pe rand fiecare punct de fixare.
Inainte de montare
Dupa montare
nu uitati sa indepartati ecranul de protectie
pentru timp foarte rece in caz de:
- temperatura exterioara superioara valorii de 10 °C
-


remorcare,
-

v
iteza mai mare de 120 km/h.
Dispozitiv amovibil care permite evitarea acumularii de zapada in zona ventilatorului radiatorului de racire a motorului.
* In functie de tara de comercializare.
,QIRUPD
LLSUDFWLFH

221
C5_ro_Chap08_information_ed01-2015
* Pentru a evita orice risc de blocare a ped alelor:
-

v
erificaţi poziţionarea şi fixarea corecta
a covoraşului de podea,
-

n
u aşezaţi niciodată două covoraşe unul
peste altul.

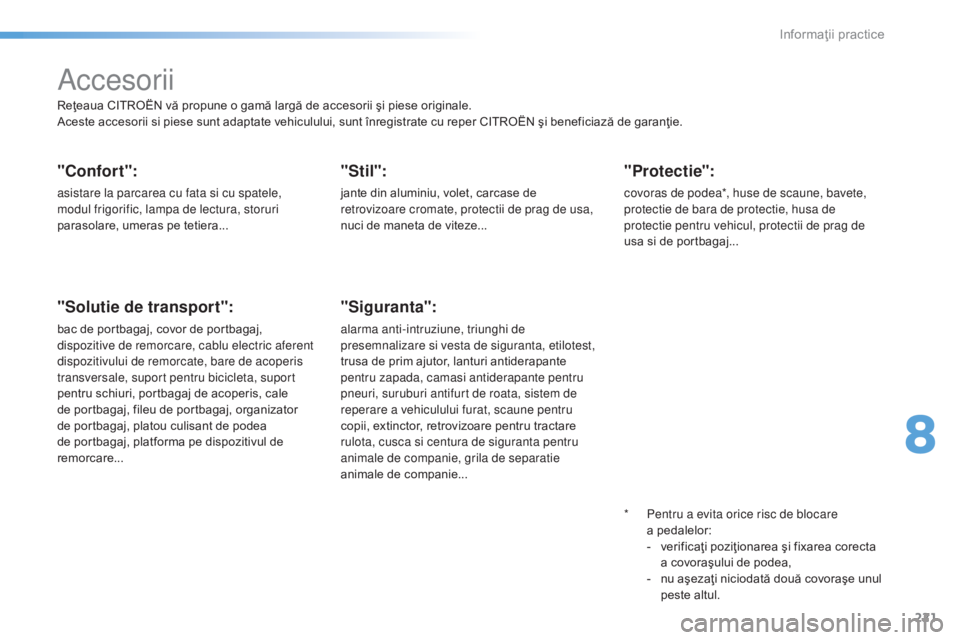

accesorii
"Confort":
asistare la parcarea cu fata si cu spatele,
modul frigorific, lampa de lectura, storuri
parasolare, umeras pe tetiera...
"Solutie de transport":
bac de portbagaj, covor de portbagaj,
dispozitive de remorcare, cablu electric aferent
dispozitivului de remorcate, bare de acoperis
transversale, suport pentru bicicleta, suport
pentru schiuri, portbagaj de acoperis, cale
de portbagaj, fileu de portbagaj, organizator
de portbagaj, platou culisant de podea
de portbagaj, platforma pe dispozitivul de
remorcare...
"Stil":
jante din aluminiu, volet, carcase de
retrovizoare cromate, protectii de prag de usa,
nuci de maneta de viteze...
"Siguranta":
alarma anti-intruziune, triunghi de
presemnalizare si vesta de siguranta, etilotest,
trusa de prim ajutor, lanturi antiderapante
pentru zapada, camasi antiderapante pentru
pneuri, suruburi antifurt de roata, sistem de
reperare a vehiculului furat, scaune pentru
copii, extinctor, retrovizoare pentru tractare
rulota, cusca si centura de siguranta pentru
animale de companie, grila de separatie
animale de companie...
"Protectie":
covoras de podea*, huse de scaune, bavete,
protectie de bara de protectie, husa de
protectie pentru vehicul, protectii de prag de
usa si de portbagaj...
Reţeaua CITROËN vă propune o gamă largă de accesorii şi piese originale.
Aceste accesorii si piese sunt adaptate vehiculului, sunt înregistrate cu reper CITROËN şi beneficiază de garanţie.
8
Informaţii practice

222
C5_ro_Chap08_information_ed01-2015
"Multimedia":
Wi-Fi on board, priza 230 V, sisteme audio,
difuzoare, sisteme de navigatie semiintegrate,
sisteme de navigatie portabile, kit maini-libere,
DVD player, USB Box, CD de actualizare
cartografie, asistare la conducere, modul Hi-Fi...Montarea unui echipament, sau
accesoriu electric, neavând cod de
reper CITROËN, poate produce o pană
în sistemul electronic al vehiculului
dumneavoastră şi un consum mărit.
Contactati un reprezentant al mărcii
C
i

troën pentru a afla informatii
despre gama de accesorii sau
echipamente originale.
Instalarea emitatoarelor
de radiocomunicatii
Înainte de a instala un emiţător de
radiocomunicaţii ca post-echipare,
cu antenă exterioară pe vehiculul
dumneavoastra, consultaţi reţeaua
CITROËN care vă va informa
asupra caracteristicilor emiţătoarelor
(bandă de frecvenţă, putere maximă
de ieşire, poziţia antenei, condiţii
specifice de instalare) ce pot fi
montate, conform
d
i
rectivei de
Compatibilitate
e
l
ectromagnetica a
Automobilului
(

2004/104/CE). În funcţie de legislaţia în vigoare
în ţară, unele echipamente de
siguranta pot fi obligatorii: veste de
siguranţă reflectorizante, triunghuri
de presemnalizare, etiloteste, becuri,
sigurante fuzibile de rezervă, extinctor,
trusa de prim ajutor, bavete de protectie
la rotile din spatele vehiculului.
Informaţii practice

223
C5_ro_Chap09_verification_ed01-2015
total & Citroën
Parteneri pentru performanta si
respect pentru mediu
Inovatia in serviciul performantei
de mai mult de 40 de ani, echipele de Cercetare
şi Dezvoltare TOTAL elaborează pentru CITROËN
lubrifianţi ce răspund ultimelor inovaţii tehnice ale
vehiculelor CITROËN, în competiţie şi în viaţa de zi
cu zi.
Este, pentru dumneavoastră, asigurarea obţinerii
celor mai bune per formanţe ale motorului.
O protectie optima a
motorului
Efectuând întreţinerea vehiculului
CITROËN cu lubrifianţii TOTAL,
contribuiţi la ameliorarea longevităţii şi
per formanţelor motorului, respectând în
acelaşi timp mediul.
9
Verificări

224
C5_ro_Chap09_verification_ed01-2015

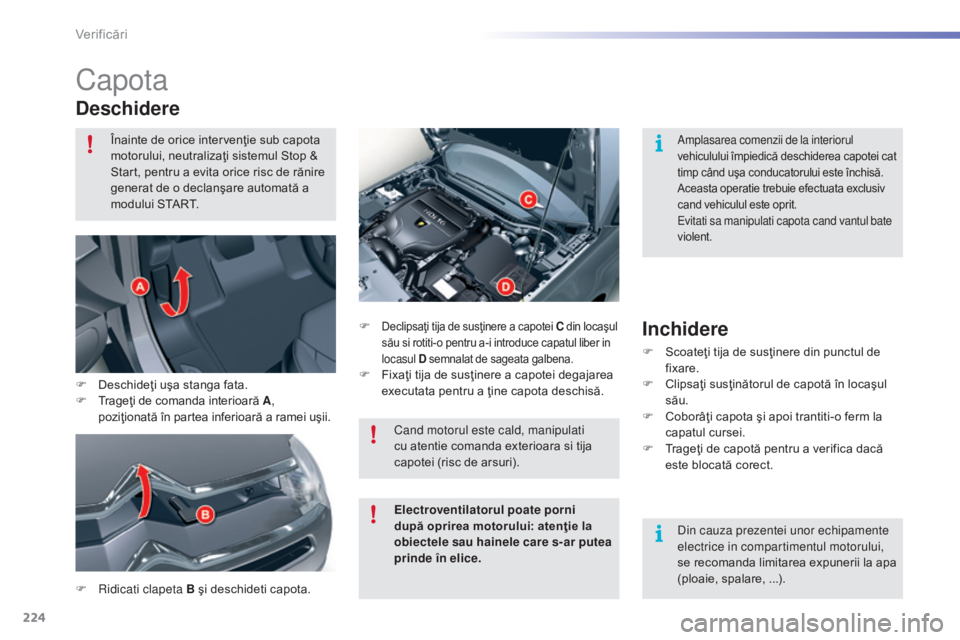

Capota
Deschidere
F ridicati clapeta B şi deschideti capota.F
Declipsaţi tija de susţinere a capotei C
din locaşul
său si rotiti-o pentru a-i introduce capatul liber in
locasul D semnalat de sageata galbena.
F Fixaţi tija de susţinere a capotei degajarea
executata pentru a ţine capota deschisă.
Inchidere
F Scoateţi tija de susţinere din punctul de fixare.
F

C
lipsaţi susţinătorul de capotă în locaşul
său.
F

C
oborâţi capota şi apoi trantiti-o ferm la
capatul cursei.
F

T
rageţi de capotă pentru a verifica dacă
este blocată corect.
F

D

eschideţi uşa stanga fata.
F

T

rageţi de comanda interioară A ,
poziţionată în partea inferioară a ramei uşii. Înainte de orice intervenţie sub capota
motorului, neutralizaţi sistemul Stop &
Start, pentru a evita orice risc de rănire
generat de o declanşare automată a
modului START.
amplasarea comenzii de la interiorul
vehiculului împiedică deschiderea capotei cat
timp când uşa conducatorului este închisă.
Aceasta operatie trebuie efectuata exclusiv
cand vehiculul este oprit.
ev

itati sa manipulati capota cand vantul bate
violent.
Cand motorul este cald, manipulati
cu atentie comanda exterioara si tija
capotei (risc de arsuri).
di

n cauza prezentei unor echipamente
electrice in compartimentul motorului,
se recomanda limitarea expunerii la apa
(ploaie, spalare,
.

..).
Electroventilatorul poate porni
după oprirea motorului: atenţie la
obiectele sau hainele care s-ar putea
prinde în elice.
Verificări

225
C5_ro_Chap09_verification_ed01-2015
aceste informatii permit accesul la verificarea
nivelului diferitelor tipuri de lichide şi la
înlocuirea anumitor elemente.THP

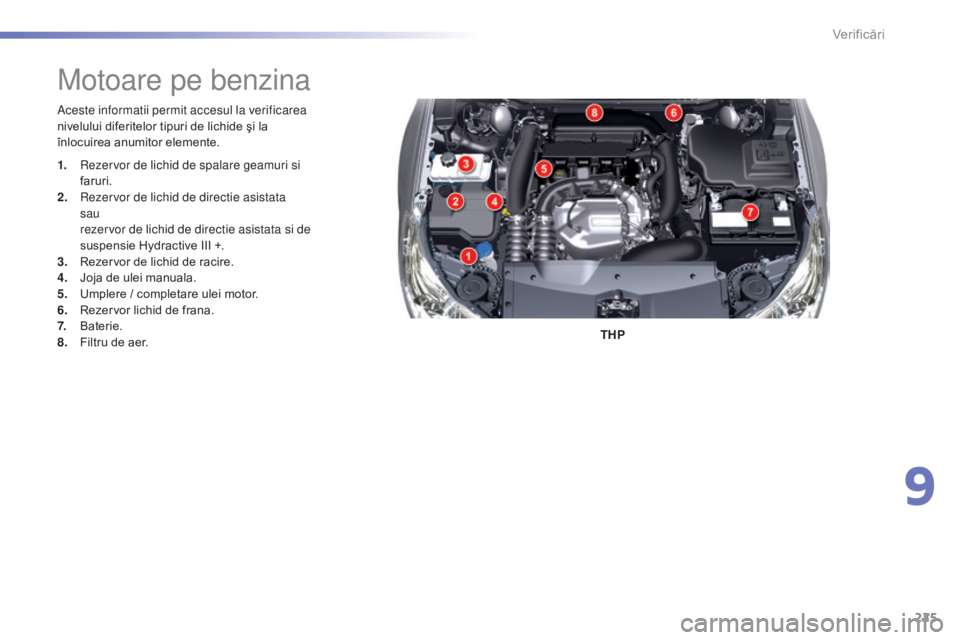

Motoare pe benzina
1. rezervor de lichid de spalare geamuri si faruri.
2.


r
e
zervor de lichid de directie asistata


sau
r

ezervor de lichid de directie asistata si de
suspensie Hydractive III +.
3.
R

ezervor de lichid de racire.
4.
J

oja de ulei manuala.
5.
U

mplere / completare ulei motor.
6.
R

ezervor lichid de frana.
7.
B

aterie.
8.
F

iltru de aer.
9
Verificări

226
C5_ro_Chap09_verification_ed01-2015

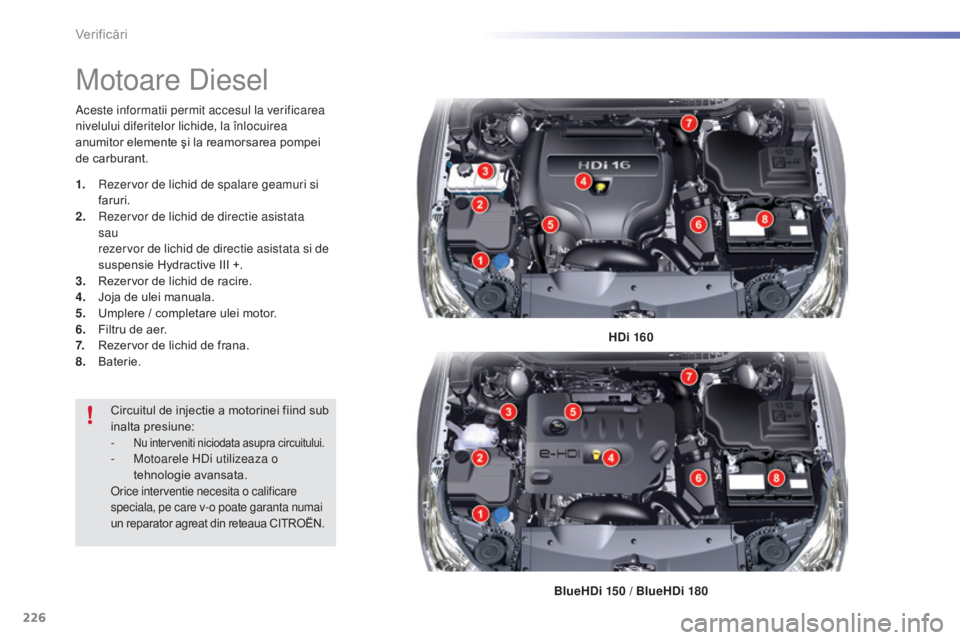

Motoare diesel
HDi 160
BlueHDi 150 / BlueHDi 180
ac

este informatii permit accesul la verificarea
nivelului diferitelor lichide, la înlocuirea
anumitor elemente şi la reamorsarea pompei
de carburant.
1.


r
e

zervor de lichid de spalare geamuri si
faruri.
2.


r
e

zervor de lichid de directie asistata


sau
r

ezervor de lichid de directie asistata si de
suspensie Hydractive III +.
3.
R

ezervor de lichid de racire.
4.
J

oja de ulei manuala.
5.
U

mplere / completare ulei motor.
6. F
iltru de aer.
7. R
ezervor de lichid de frana.
8.
B

aterie.
Circuitul de injectie a motorinei fiind sub
inalta presiune:
-

Nu interveniti niciodata asupra circuitului.- Motoarele hdi u tilizeaza o
tehnologie avansata.
orice interventie necesita o calificare
speciala, pe care v-o poate garanta numai
un reparator agreat din reteaua CITROËN.
Verificări

227
C5_ro_Chap09_verification_ed01-2015
Verificare niveluri
Nivel de ulei motor
Verificarea se face fie la punerea
contactului, cu indicatorul de nivel
al uleiului din tabloul bord, pentru
vehiculele echipate cu indicator de
nivel ulei electric, fie cu joja manuală.
Verificati în mod regulat toate aceste niveluri conform planului de intretinere al constructorului. Faceţi completări dacă este necesar, cu excepţia cazurilor când există indicaţii contrare.
În cazul unor pierderi importante de lichid, verificaţi circuitul respectiv in reţeaua CITROËN sau la un Service autorizat.
daca se constata ca nivelul este situat mai
sus de reperul A sau sub reperul B, nu porniti
motorul.
-
d
a
ca nivelul MAXIM este depasit (risc de
deteriorare a motorului), apelati la reteaua
CITROËN sau la un Service autorizat.
-
d
a
ca nivelul MINIM nu este atins, este
imperativa completarea cu ulei de motor.
In cazul interventiilor sub capotă, fiti
atenţi, deoarece anumite zone ale
motorului pot fi extrem de calde (risc de
arsuri) şi electroventilatorul poate porni
in orice moment (chiar si cu contactul
taiat).
Pentru a asigura corectitudinea masurarii,
vehiculul trebuie stationat pe teren orizontal, cu
motorul oprit de mai mult de 30 de minute.
Este normal să completati nivelul de ulei între
două revizii (sau schimburi de ulei). CITROËN
vă recomandă un control, eventual cu
completare de ulei, la fiecare 5 000 km.
Verificare cu joja manuala
F Localizati amplasamentul jojei manuale in compartimentul motorului vehiculului.
Consultati rubricile "Motor pe benzina" sau
"Motor Diesel".
F

P
rindeti joja de la capatul colorat si
degajati-o complet.
F

S
tergeti tija jojei cu o laveta curata si care
nu lasa scame.
F

I
ntroduceti joja in motor, pana la capat,
apoi scoateti-o din nou, pentru un control
vizual: nivelul corect trebuie sa se situeze
intre reperele A si B .
A = M
aXiM
B

= M
i
ni
M
9
Verificări

228
C5_ro_Chap09_verification_ed01-2015

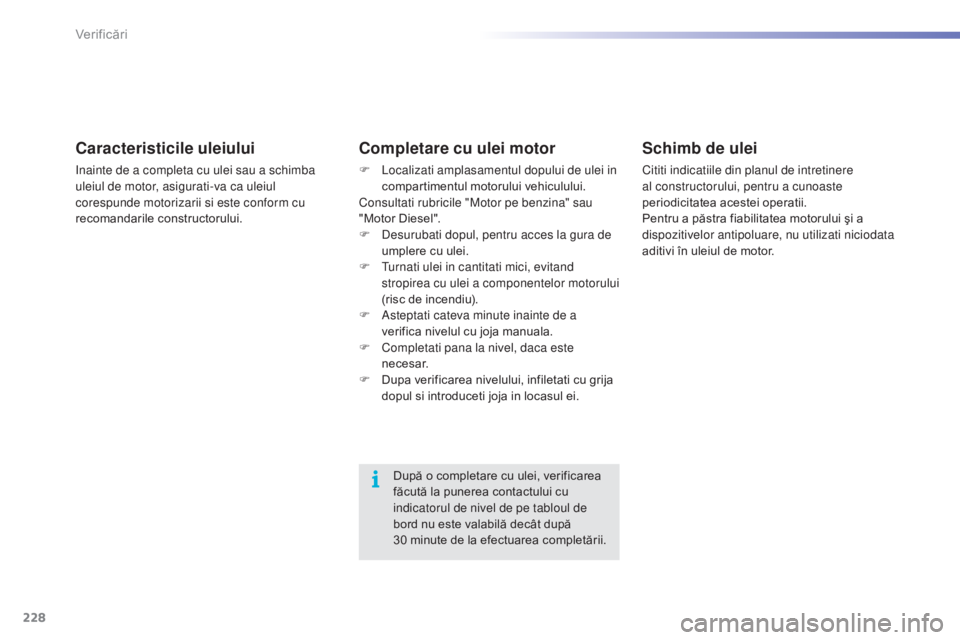

Caracteristicile uleiului
inainte de a completa cu ulei sau a schimba
uleiul de motor, asigurati-va ca uleiul
corespunde motorizarii si este conform cu
recomandarile constructorului.
Completare cu ulei motor
F localizati amplasamentul dopului de ulei in compartimentul motorului vehiculului.
Consultati rubricile "Motor pe benzina" sau
"Motor Diesel".
F
d
e
surubati dopul, pentru acces la gura de
umplere cu ulei.
F
t
u
rnati ulei in cantitati mici, evitand
stropirea cu ulei a componentelor motorului
(risc de incendiu).
F
a
s
teptati cateva minute inainte de a
verifica nivelul cu joja manuala.
F

C
ompletati pana la nivel, daca este
necesar.
F

D
upa verificarea nivelului, infiletati cu grija
dopul si introduceti joja in locasul ei.
După o completare cu ulei, verificarea
făcută la punerea contactului cu
indicatorul de nivel de pe tabloul de
bord nu este valabilă decât după
30
minute de la efectuarea completării.
Schimb de ulei
Cititi indicatiile din planul de intretinere
al constructorului, pentru a cunoaste
periodicitatea acestei operatii.
Pentru a păstra fiabilitatea motorului şi a
dispozitivelor antipoluare, nu utilizati niciodata
aditivi în uleiul de motor.
Verificări
