CITROEN C5 AIRCROSS 2022 Betriebsanleitungen (in German)

189
Praktische Tipps
7Weitere Informationen zur elektrischen Feststellbremse finden Sie in der
entsprechenden Rubrik.

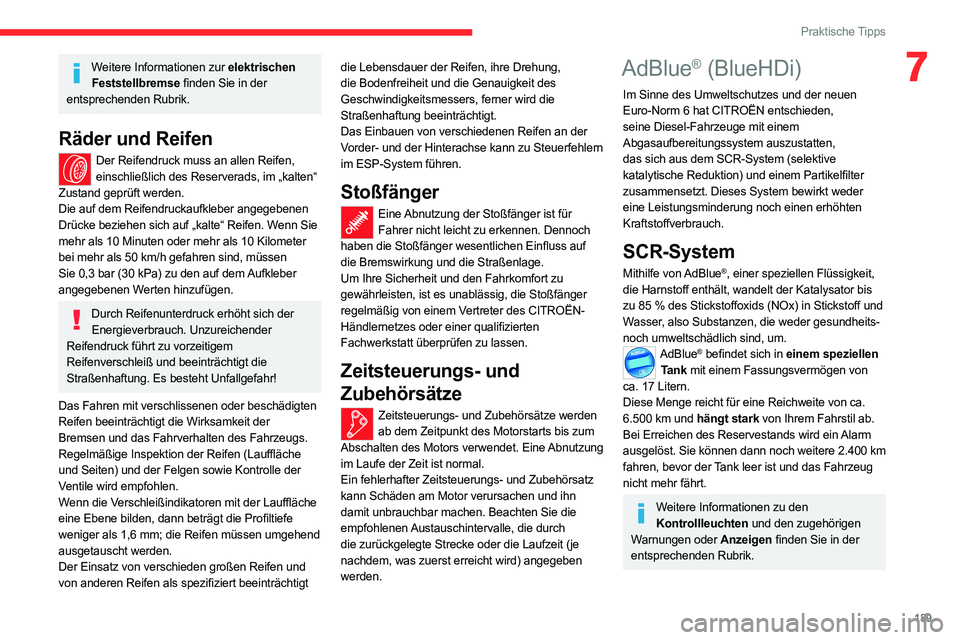

Räder und Reifen
Der Reifendruck muss an allen Reifen, einschließlich des Reserverads, im „kalten“
Zustand geprüft werden.
Die auf dem Reifendruckaufkleber angegebenen
Drücke beziehen sich auf „kalte“ Reifen. Wenn Sie
mehr als 10 Minuten oder mehr als 10 Kilometer
bei mehr als 50
km/h gefahren sind, müssen
Sie 0,3 bar (30 kPa) zu den auf dem Aufkleber
angegebenen Werten hinzufügen.
Durch Reifenunterdruck erhöht sich der Energieverbrauch. Unzureichender
Reifendruck führt zu vorzeitigem
Reifenverschleiß und beeinträchtigt die
Straßenhaftung. Es besteht Unfallgefahr!
Das Fahren mit verschlissenen oder beschädigten
Reifen beeinträchtigt die Wirksamkeit der
Bremsen und das Fahrverhalten des Fahrzeugs.
Regelmäßige Inspektion der Reifen (Lauffläche
und Seiten) und der Felgen sowie Kontrolle der
Ventile wird empfohlen.
Wenn die Verschleißindikatoren mit der Lauffläche
eine Ebene bilden, dann beträgt die Profiltiefe
weniger als 1,6 mm; die Reifen müssen umgehend
ausgetauscht werden.
Der Einsatz von verschieden großen Reifen und
von anderen Reifen als spezifiziert beeinträchtigt die Lebensdauer der Reifen, ihre Drehung,
die Bodenfreiheit und die Genauigkeit des
Geschwindigkeitsmessers, ferner wird die
Straßenhaftung beeinträchtigt.
Das Einbauen von verschiedenen Reifen an der
Vorder- und der Hinterachse kann zu Steuerfehlern
im ESP-System führen.
Stoßfänger
Eine Abnutzung der Stoßfänger ist für
Fahrer nicht leicht zu erkennen. Dennoch
haben die Stoßfänger wesentlichen Einfluss auf
die Bremswirkung und die Straßenlage.
Um Ihre Sicherheit und den Fahrkomfort zu
gewährleisten, ist es unablässig, die Stoßfänger
regelmäßig von einem Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen zu lassen.
Zeitsteuerungs- und
Zubehörsätze
Zeitsteuerungs- und Zubehörsätze werden ab dem Zeitpunkt des Motorstarts bis zum
Abschalten des Motors verwendet. Eine Abnutzung
im Laufe der Zeit ist normal.
Ein fehlerhafter Zeitsteuerungs- und Zubehörsatz
kann Schäden am Motor verursachen und ihn
damit unbrauchbar machen. Beachten Sie die
empfohlenen Austauschintervalle, die durch
die zurückgelegte Strecke oder die Laufzeit (je
nachdem, was zuerst erreicht wird) angegeben
werden.
AdBlue® (BlueHDi)
Im Sinne des Umweltschutzes und der neuen
Euro-Norm 6 hat CITROËN entschieden,
seine Diesel-Fahrzeuge mit einem
Abgasaufbereitungssystem auszustatten,
das sich aus dem SCR-System (selektive
katalytische Reduktion) und einem Partikelfilter
zusammensetzt. Dieses System bewirkt weder
eine Leistungsminderung noch einen erhöhten
Kraftstoffverbrauch.
SCR-System
Mithilfe von AdBlue®, einer speziellen Flüssigkeit,
die Harnstoff enthält, wandelt der Katalysator bis
zu 85

% des Stickstoffoxids (NOx) in Stickstoff und
Wasser, also Substanzen, die weder gesundheits-
noch umweltschädlich sind, um.
AdBlue® befindet sich in einem speziellen
Tank mit einem Fassungsvermögen von
ca. 17 Litern.
Diese Menge reicht für eine Reichweite von ca.
6.500

km und hängt stark von Ihrem Fahrstil ab.
Bei Erreichen des Reservestands wird ein Alarm
ausgelöst. Sie können dann noch weitere 2.400
km
fahren, bevor der Tank leer ist und das Fahrzeug
nicht mehr fährt.
Weitere Informationen zu den Kontrollleuchten und den zugehörigen
Warnungen oder Anzeigen finden Sie in der
entsprechenden Rubrik.

190
Praktische Tipps
Sie Ihr Fahrzeug in dem Fall für einige Stunden
an einen wärmeren Ort (Garage), bevor Sie
nachfüllen.
AdBlue® niemals in den Dieseltank füllen.
Sollten Spritzer der AdBlue®-Flüssigkeit
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch zu
entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie
zum Entfernen einen Schwamm und warmes
Wasser.
Wichtig: Beim Auffüllen nach einer
Panne aufgrund eines AdBlue-Mangels
müssen Sie unbedingt ca. 5 Minuten warten,
bevor Sie die Zündung wieder einschalten. ln
dieser Zeit dürfen weder die Fahrertür
geöffnet, noch das Fahrzeug entriegelt, der
Schlüssel in das Zündschloss gesteckt
werden oder sich der elektronische
Schlüssel des „Keyless-System“-Systems
im Fahrzeuginnenraum befinden.
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren 10
Sekunden den Motor an.
► Schalten Sie die Zündung aus und ziehen Sie
den Schlüssel ab, um den Motor auszuschalten.
oder

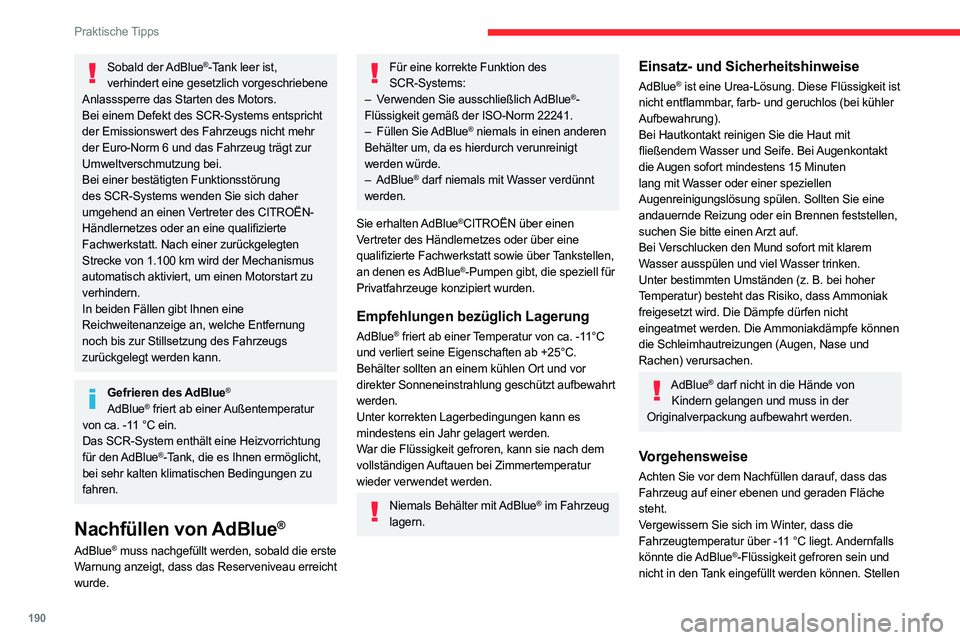

Sobald der AdBlue®-Tank leer ist,
verhindert eine gesetzlich vorgeschriebene
Anlasssperre das Starten des Motors.
Bei einem Defekt des SCR-Systems entspricht
der Emissionswert des Fahrzeugs nicht mehr
der Euro-Norm 6 und das Fahrzeug trägt zur
Umweltverschmutzung bei.
Bei einer bestätigten Funktionsstörung
des SCR-Systems wenden Sie sich daher
umgehend an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt. Nach einer zurückgelegten
Strecke von 1.100

km wird der Mechanismus
automatisch aktiviert, um einen Motorstart zu
verhindern.
In beiden Fällen gibt Ihnen eine
Reichweitenanzeige an, welche Entfernung
noch bis zur Stillsetzung des Fahrzeugs
zurückgelegt werden kann.
Gefrieren des AdBlue®
AdBlue® friert ab einer Außentemperatur
von ca. -11 °C ein.
Das SCR-System enthält eine Heizvorrichtung
für den AdBlue
®-Tank, die es Ihnen ermöglicht,
bei sehr kalten klimatischen Bedingungen zu
fahren.
Nachfüllen von AdBlue®
AdBlue® muss nachgefüllt werden, sobald die erste
Warnung anzeigt, dass das Reserveniveau erreicht
wurde.
Für eine korrekte Funktion des SCR-Systems:
–

V

erwenden Sie ausschließlich AdBlue
®-
Flüssigkeit gemäß der ISO-Norm 22241.
–

Füllen

Sie AdBlue
® niemals in einen anderen
Behälter um, da es hierdurch verunreinigt
werden würde.
–

AdBlue
® darf niemals mit Wasser verdünnt
werden.
Sie erhalten AdBlue
®CITROËN über einen
Vertreter des Händlernetzes oder über eine
qualifizierte Fachwerkstatt sowie über Tankstellen,
an denen es AdBlue
®-Pumpen gibt, die speziell für
Privatfahrzeuge konzipiert wurden.
Empfehlungen bezüglich Lagerung
AdBlue® friert ab einer Temperatur von ca. -11°C
und verliert seine Eigenschaften ab +25°C.
Behälter sollten an einem kühlen Ort und vor
direkter Sonneneinstrahlung geschützt aufbewahrt
werden.
Unter korrekten Lagerbedingungen kann es
mindestens ein Jahr gelagert werden.
War die Flüssigkeit gefroren, kann sie nach dem
vollständigen Auftauen bei Zimmertemperatur
wieder verwendet werden.
Niemals Behälter mit AdBlue® im Fahrzeug
lagern.
Einsatz- und Sicherheitshinweise
AdBlue® ist eine Urea-Lösung. Diese Flüssigkeit ist
nicht entflammbar, farb- und geruchlos (bei kühler
Aufbewahrung).
Bei Hautkontakt reinigen Sie die Haut mit
fließendem Wasser und Seife. Bei Augenkontakt
die Augen sofort mindestens 15 Minuten
lang mit Wasser oder einer speziellen
Augenreinigungslösung spülen. Sollten Sie eine
andauernde Reizung oder ein Brennen feststellen,
suchen Sie bitte einen Arzt auf.
Bei Verschlucken den Mund sofort mit klarem
Wasser ausspülen und viel Wasser trinken.
Unter bestimmten Umständen (z.
B. bei hoher
Temperatur) besteht das Risiko, dass Ammoniak
freigesetzt wird. Die Dämpfe dürfen nicht
eingeatmet werden. Die Ammoniakdämpfe können
die Schleimhautreizungen (Augen, Nase und
Rachen) verursachen.
AdBlue® darf nicht in die Hände von
Kindern gelangen und muss in der
Originalverpackung aufbewahrt werden.
Vorgehensweise
Achten Sie vor dem Nachfüllen darauf, dass das
Fahrzeug auf einer ebenen und geraden Fläche
steht.
Vergewissern Sie sich im Winter, dass die
Fahrzeugtemperatur über -11
°C liegt. Andernfalls
könnte die AdBlue
®-Flüssigkeit gefroren sein und
nicht in den Tank eingefüllt werden können. Stellen

191
Praktische Tipps

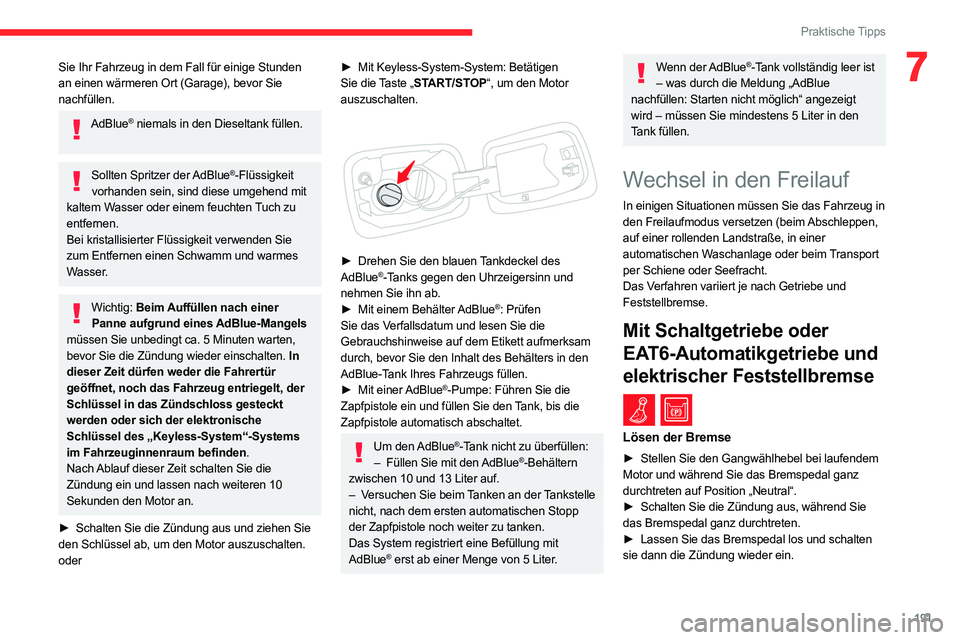

7Sie Ihr Fahrzeug in dem Fall für einige Stunden
an einen wärmeren Ort (Garage), bevor Sie
nachfüllen.
AdBlue® niemals in den Dieseltank füllen.
Sollten Spritzer der AdBlue®-Flüssigkeit
vorhanden sein, sind diese umgehend mit
kaltem Wasser oder einem feuchten Tuch zu
entfernen.
Bei kristallisierter Flüssigkeit verwenden Sie
zum Entfernen einen Schwamm und warmes
Wasser.
Wichtig: Beim Auffüllen nach einer
Panne aufgrund eines AdBlue-Mangels
müssen Sie unbedingt ca. 5 Minuten warten,
bevor Sie die Zündung wieder einschalten. ln
dieser Zeit dürfen weder die Fahrertür
geöffnet, noch das Fahrzeug entriegelt, der
Schlüssel in das Zündschloss gesteckt
werden oder sich der elektronische
Schlüssel des „Keyless-System“-Systems
im Fahrzeuginnenraum befinden.
Nach Ablauf dieser Zeit schalten Sie die
Zündung ein und lassen nach weiteren 10
Sekunden den Motor an.
â–º

Schalten Sie die Zündung aus und ziehen Sie

den Schlüssel ab, um den Motor auszuschalten.
oder
► Mit Keyless-System-System: Betätigen
Sie die Taste „START/STOP“, um den Motor
auszuschalten.


â–º Drehen Sie den blauen Tankdeckel des
AdBlue®-Tanks gegen den Uhrzeigersinn und
nehmen Sie ihn ab.
â–º

Mit einem Behälter
AdBlue
®: Prüfen
Sie das Verfallsdatum und lesen Sie die
Gebrauchshinweise auf dem Etikett aufmerksam
durch, bevor Sie den Inhalt des Behälters in den
AdBlue-Tank Ihres Fahrzeugs füllen.
â–º

Mit einer

AdBlue
®-Pumpe: Führen Sie die
Zapfpistole ein und füllen Sie den Tank, bis die
Zapfpistole automatisch abschaltet.
Um den AdBlue®-Tank nicht zu überfüllen:
–
Füllen Sie mit den AdBlue®-Behältern
zwischen 10 und 13 Liter auf.
–

V

ersuchen Sie beim Tanken an der Tankstelle
nicht, nach dem ersten automatischen Stopp
der Zapfpistole noch weiter zu tanken.
Das System registriert eine Befüllung mit
AdBlue
® erst ab einer Menge von 5 Liter.
Wenn der AdBlue®-Tank vollständig leer ist
– was durch die Meldung „AdBlue
nachfüllen: Starten nicht möglich“ angezeigt
wird – müssen Sie mindestens 5 Liter in den
Tank füllen.
Wechsel in den Freilauf
In einigen Situationen müssen Sie das Fahrzeug in
den Freilaufmodus versetzen (beim Abschleppen,
auf einer rollenden Landstraße, in einer
automatischen Waschanlage oder beim Transport
per Schiene oder Seefracht.
Das Verfahren variiert je nach Getriebe und
Feststellbremse.
Mit Schaltgetriebe oder
EAT6-Automatikgetriebe und
elektrischer Feststellbremse
/
Lösen der Bremse

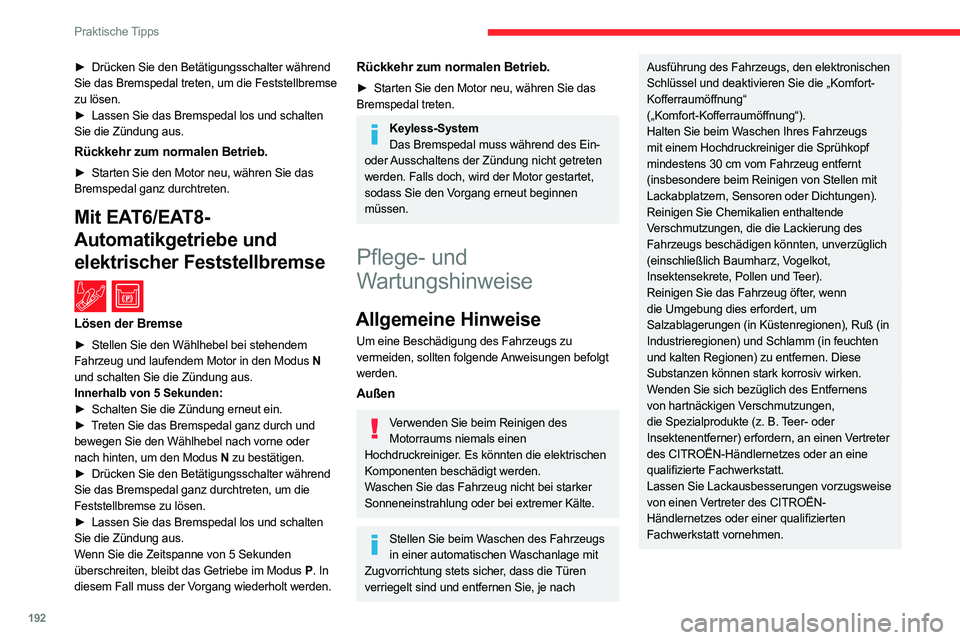

► Stellen Sie den Gangwählhebel bei laufendem
Motor und während Sie das Bremspedal ganz
durchtreten auf Position „Neutral“.
â–º

Schalten Sie die Zündung aus, während Sie

das Bremspedal ganz durchtreten.
â–º

Lassen Sie das Bremspedal los und schalten

sie dann die Zündung wieder ein.

192
Praktische Tipps

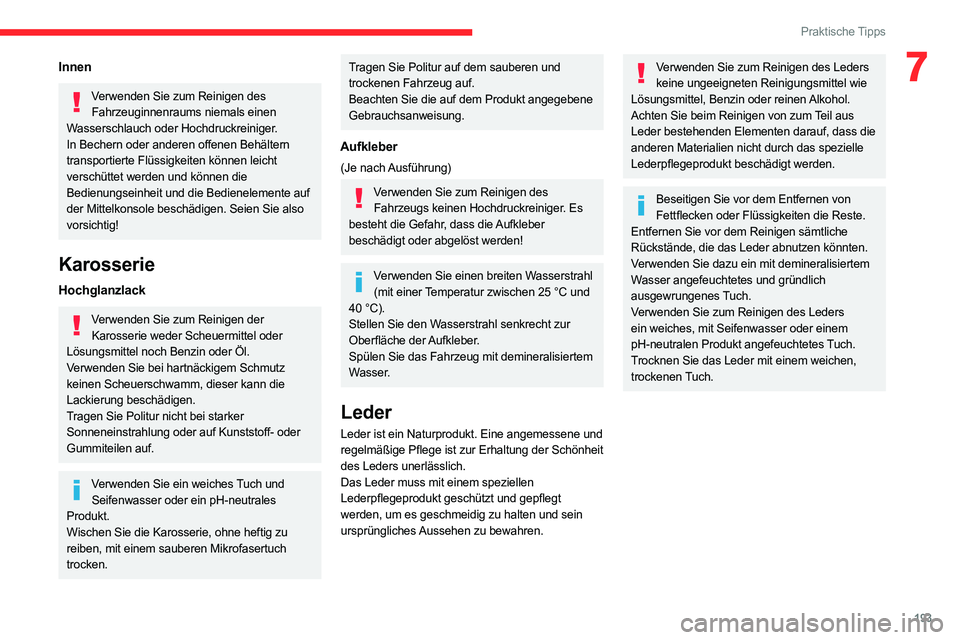

Innen
Verwenden Sie zum Reinigen des Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können die
Bedienungseinheit und die Bedienelemente auf
der Mittelkonsole beschädigen. Seien Sie also
vorsichtig!
Karosserie
Hochglanzlack
Verwenden Sie zum Reinigen der Karosserie weder Scheuermittel oder
Lösungsmittel noch Benzin oder Öl.
Verwenden Sie bei hartnäckigem Schmutz
keinen Scheuerschwamm, dieser kann die
Lackierung beschädigen.
Tragen Sie Politur nicht bei starker
Sonneneinstrahlung oder auf Kunststoff- oder
Gummiteilen auf.
Verwenden Sie ein weiches Tuch und Seifenwasser oder ein pH-neutrales
Produkt.
Wischen Sie die Karosserie, ohne heftig zu
reiben, mit einem sauberen Mikrofasertuch
trocken.
► Drücken Sie den Betätigungsschalter während
Sie das Bremspedal treten, um die Feststellbremse
zu lösen.
â–º

Lassen Sie das Bremspedal los und schalten

Sie die Zündung aus.
Rückkehr zum normalen Betrieb.
► Starten Sie den Motor neu, währen Sie das
Bremspedal ganz durchtreten.
Mit EAT6/EAT8-
Automatikgetriebe und
elektrischer Feststellbremse
/
Lösen der Bremse
► Stellen Sie den Wählhebel bei stehendem
Fahrzeug und laufendem Motor in den Modus N
und schalten Sie die Zündung aus.
Innerhalb von 5 Sekunden:
â–º

Schalten Sie die Zündung erneut ein.
â–º


T
reten Sie das Bremspedal ganz durch und
bewegen Sie den Wählhebel nach vorne oder
nach hinten, um den Modus N zu bestätigen.
â–º

Drücken Sie den Betätigungsschalter während

Sie das Bremspedal ganz durchtreten, um die
Feststellbremse zu lösen.
â–º

Lassen Sie das Bremspedal los und schalten

Sie die Zündung aus.
Wenn Sie die Zeitspanne von 5 Sekunden
überschreiten, bleibt das Getriebe im Modus P . In
diesem Fall muss der Vorgang wiederholt werden.
Rückkehr zum normalen Betrieb.
► Starten Sie den Motor neu, währen Sie das
Bremspedal treten.
Keyless-System Das Bremspedal muss während des Ein-
oder Ausschaltens der Zündung nicht getreten
werden. Falls doch, wird der Motor gestartet,
sodass Sie den Vorgang erneut
beginnen
müssen.
Pflege- und
Wartungshinweise
Allgemeine Hinweise
Um eine Beschädigung des Fahrzeugs zu
vermeiden, sollten folgende Anweisungen befolgt
werden.
Außen
Verwenden Sie beim Reinigen des Motorraums niemals einen
Hochdruckreiniger. Es könnten die elektrischen
Komponenten beschädigt werden.
Waschen Sie das Fahrzeug nicht bei starker
Sonneneinstrahlung oder bei extremer Kälte.
Stellen Sie beim Waschen des Fahrzeugs in einer automatischen Waschanlage mit
Zugvorrichtung stets sicher, dass die Türen
verriegelt sind und entfernen Sie, je nach
Ausführung des Fahrzeugs, den elektronischen
Schlüssel und deaktivieren Sie die „Komfort-
Kofferraumöffnung“
(„Komfort-Kofferraumöffnung“).
Halten Sie beim Waschen Ihres Fahrzeugs
mit einem Hochdruckreiniger die Sprühkopf
mindestens 30 cm vom Fahrzeug entfernt
(insbesondere beim Reinigen von Stellen mit
Lackabplatzern, Sensoren oder Dichtungen).
Reinigen Sie Chemikalien enthaltende
Verschmutzungen, die die Lackierung des
Fahrzeugs beschädigen könnten, unverzüglich
(einschließlich Baumharz, Vogelkot,
Insektensekrete, Pollen und Teer).
Reinigen Sie das Fahrzeug öfter, wenn
die Umgebung dies erfordert, um
Salzablagerungen (in Küstenregionen), Ruß (in
Industrieregionen) und Schlamm (in feuchten
und kalten Regionen) zu entfernen. Diese
Substanzen können stark korrosiv wirken.
Wenden Sie sich bezüglich des Entfernens
von hartnäckigen Verschmutzungen,
die Spezialprodukte (z. B. Teer- oder
Insektenentferner) erfordern, an einen Vertreter
des CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Lassen Sie Lackausbesserungen vorzugsweise
von einen Vertreter des CITROËN-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vornehmen.

193
Praktische Tipps
7Innen
Verwenden Sie zum Reinigen des Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können die
Bedienungseinheit und die Bedienelemente auf
der Mittelkonsole beschädigen. Seien Sie also
vorsichtig!
Karosserie
Hochglanzlack
Verwenden Sie zum Reinigen der Karosserie weder Scheuermittel oder
Lösungsmittel noch Benzin oder Öl.
Verwenden Sie bei hartnäckigem Schmutz
keinen Scheuerschwamm, dieser kann die
Lackierung beschädigen.
Tragen Sie Politur nicht bei starker
Sonneneinstrahlung oder auf Kunststoff- oder
Gummiteilen auf.
Verwenden Sie ein weiches Tuch und Seifenwasser oder ein pH-neutrales
Produkt.
Wischen Sie die Karosserie, ohne heftig zu
reiben, mit einem sauberen Mikrofasertuch
trocken.
Tragen Sie Politur auf dem sauberen und
trockenen Fahrzeug auf.
Beachten Sie die auf dem Produkt angegebene
Gebrauchsanweisung.
Aufkleber
(Je nach Ausführung)
Verwenden Sie zum Reinigen des Fahrzeugs keinen Hochdruckreiniger. Es
besteht die Gefahr, dass die Aufkleber
beschädigt oder abgelöst werden!
Verwenden Sie einen breiten Wasserstrahl (mit einer Temperatur zwischen 25 °C und
40

°C).
Stellen Sie den Wasserstrahl senkrecht zur
Oberfläche der Aufkleber.
Spülen Sie das Fahrzeug mit demineralisiertem
Wasser.
Leder
Leder ist ein Naturprodukt. Eine angemessene und
regelmäßige Pflege ist zur Erhaltung der Schönheit
des Leders unerlässlich.
Das Leder muss mit einem speziellen
Lederpflegeprodukt geschützt und gepflegt
werden, um es geschmeidig zu halten und sein
ursprüngliches Aussehen zu bewahren.
Verwenden Sie zum Reinigen des Leders keine ungeeigneten Reinigungsmittel wie
Lösungsmittel, Benzin oder reinen Alkohol.
Achten Sie beim Reinigen von zum Teil aus
Leder bestehenden Elementen darauf, dass die
anderen Materialien nicht durch das spezielle
Lederpflegeprodukt beschädigt werden.
Beseitigen Sie vor dem Entfernen von Fettflecken oder Flüssigkeiten die Reste.
Entfernen Sie vor dem Reinigen sämtliche
Rückstände, die das Leder abnutzen könnten.
Verwenden Sie dazu ein mit demineralisiertem
Wasser angefeuchtetes und gründlich
ausgewrungenes Tuch.
Verwenden Sie zum Reinigen des Leders
ein weiches, mit Seifenwasser oder einem
pH-neutralen Produkt angefeuchtetes Tuch.
Trocknen Sie das Leder mit einem weichen,
trockenen Tuch.

194

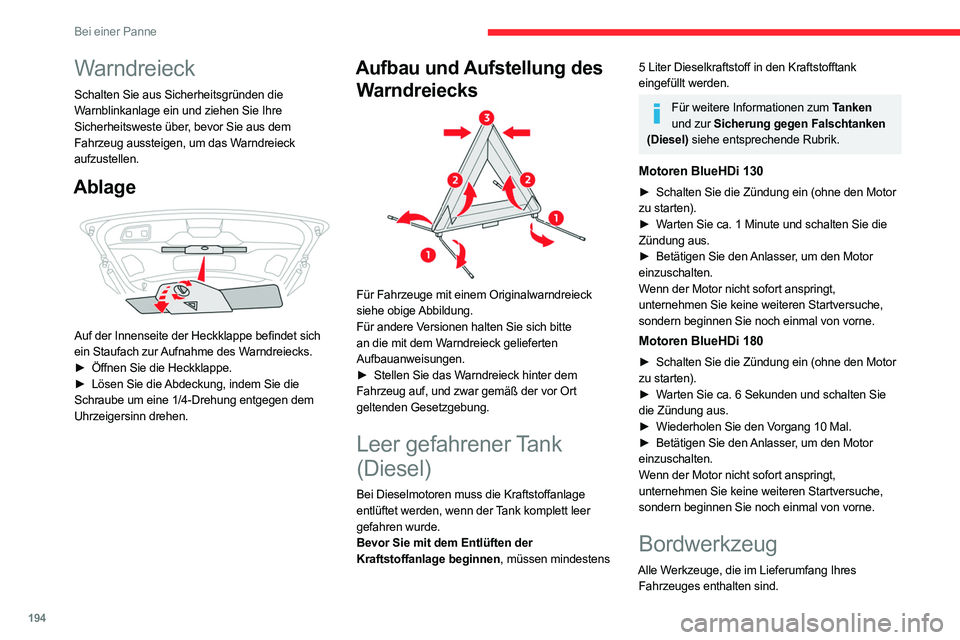

Bei einer Panne
Warndreieck
Schalten Sie aus Sicherheitsgründen die
Warnblinkanlage ein und ziehen Sie Ihre
Sicherheitsweste über, bevor Sie aus dem
Fahrzeug aussteigen, um das Warndreieck
aufzustellen.
Ablage

Auf der Innenseite der Heckklappe befindet sich
ein Staufach zur Aufnahme des Warndreiecks.
â–º
Öffnen Sie die Heckklappe.
â–º


Lösen Sie die
Abdeckung, indem Sie die
Schraube um eine 1/4-Drehung entgegen dem
Uhrzeigersinn drehen.
Aufbau und Aufstellung des Warndreiecks


Für Fahrzeuge mit einem Originalwarndreieck
siehe obige Abbildung.
Für andere Versionen halten Sie sich bitte
an die mit dem Warndreieck gelieferten
Aufbauanweisungen.
â–º

Stellen Sie das W
arndreieck hinter dem
Fahrzeug auf, und zwar gemäß der vor Ort
geltenden Gesetzgebung.
Leer gefahrener Tank
(Diesel)
Bei Dieselmotoren muss die Kraftstoffanlage
entlüftet werden, wenn der Tank komplett leer
gefahren wurde.
Bevor Sie mit dem Entlüften der
Kraftstoffanlage beginnen, müssen mindestens
5 Liter Dieselkraftstoff in den Kraftstofftank
eingefüllt werden.
Für weitere Informationen zum Tanken
und zur Sicherung gegen Falschtanken
(Diesel) siehe entsprechende Rubrik.
Motoren BlueHDi 130
► Schalten Sie die Zündung ein (ohne den Motor
zu starten).
â–º

W
arten Sie ca. 1 Minute und schalten Sie die
Zündung aus.
â–º

Betätigen Sie den
Anlasser, um den Motor
einzuschalten.
Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren Startversuche,
sondern beginnen Sie noch einmal von vorne.
Motoren BlueHDi 180
► Schalten Sie die Zündung ein (ohne den Motor
zu starten).
â–º

W
arten Sie ca. 6 Sekunden und schalten Sie
die Zündung aus.
â–º

Wiederholen Sie den V
organg 10 Mal.
â–º

Betätigen Sie den
Anlasser, um den Motor
einzuschalten.
Wenn der Motor nicht sofort anspringt,
unternehmen Sie keine weiteren Startversuche,
sondern beginnen Sie noch einmal von vorne.

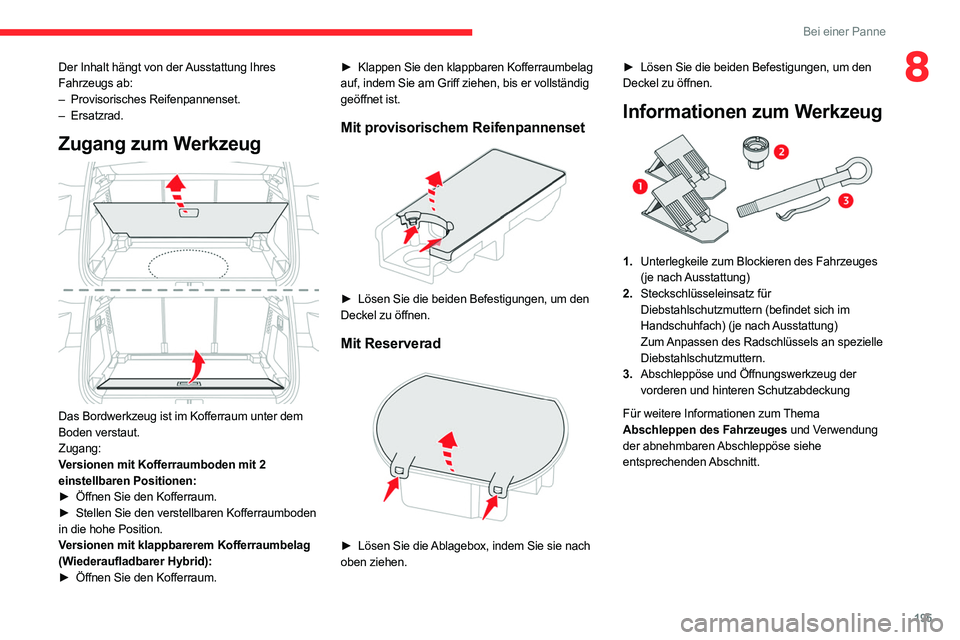

Bordwerkzeug
Alle Werkzeuge, die im Lieferumfang Ihres Fahrzeuges enthalten sind.
Der Inhalt hängt von der Ausstattung Ihres
Fahrzeugs ab:
– Provisorisches Reifenpannenset.
– Ersatzrad.
Zugang zum Werkzeug

Das Bordwerkzeug ist im Kofferraum unter dem
Boden verstaut.
Zugang:
Versionen mit Kofferraumboden mit 2
einstellbaren Positionen:
► Öffnen Sie den Kofferraum.
â–º Stellen Sie den verstellbaren Kofferraumboden
in die hohe Position.
Versionen mit klappbarerem Kofferraumbelag
(Wiederaufladbarer Hybrid):
► Öffnen Sie den Kofferraum.

195
Bei einer Panne
8Der Inhalt hängt von der Ausstattung Ihres
Fahrzeugs ab:
–
Provisorisches Reifenpannenset.
–

Ersatzrad.
Zugang zum Werkzeug

Das Bordwerkzeug ist im Kofferraum unter dem
Boden verstaut.
Zugang:
Versionen mit Kofferraumboden mit 2
einstellbaren Positionen:
â–º

Öffnen Sie den Kofferraum.
â–º


Stellen Sie den verstellbaren Kofferraumboden

in die hohe Position.
Versionen mit klappbarerem Kofferraumbelag
(Wiederaufladbarer Hybrid):
â–º

Öffnen Sie den Kofferraum. ►


Klappen Sie den klappbaren Kofferraumbelag

auf, indem Sie am Griff ziehen, bis er vollständig
geöffnet ist.
Mit provisorischem Reifenpannenset

► Lösen Sie die beiden Befestigungen, um den
Deckel zu öffnen.
Mit Reserverad

► Lösen Sie die Ablagebox, indem Sie sie nach
oben ziehen. â–º

Lösen Sie die beiden Befestigungen, um den

Deckel zu öffnen.
Informationen zum Werkzeug

1. Unterlegkeile zum Blockieren des Fahrzeuges
(je nach Ausstattung)
2. Steckschlüsseleinsatz für
Diebstahlschutzmuttern (befindet sich im
Handschuhfach) (je nach Ausstattung)
Zum Anpassen des Radschlüssels an spezielle
Diebstahlschutzmuttern.
3. Abschleppöse und Öffnungswerkzeug der
vorderen und hinteren Schutzabdeckung
Für weitere Informationen zum Thema
Abschleppen des Fahrzeuges und Verwendung
der abnehmbaren Abschleppöse siehe
entsprechenden Abschnitt.

196
Bei einer Panne

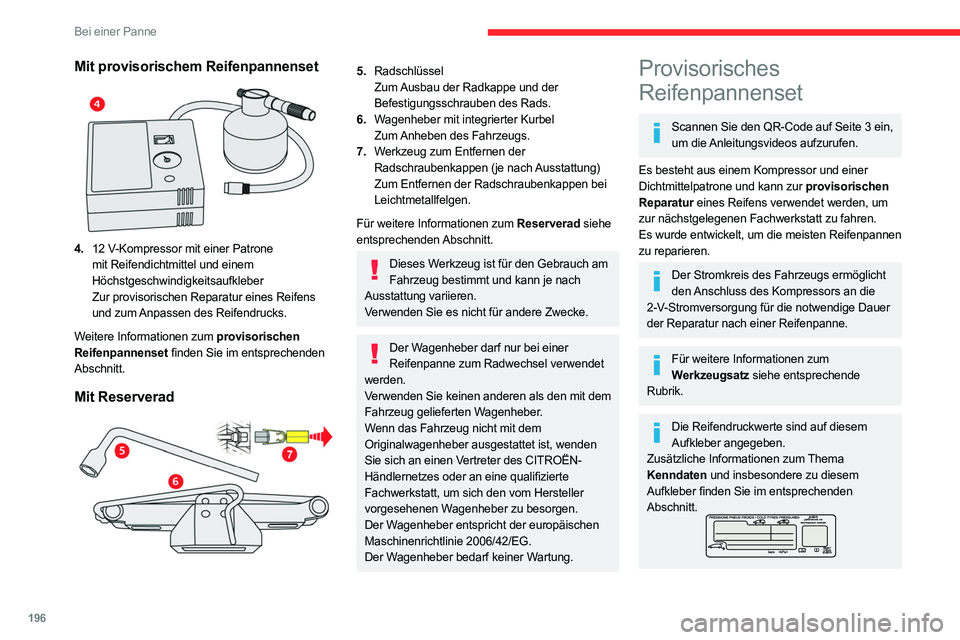

Mit provisorischem Reifenpannenset

4.12 V-Kompressor mit einer Patrone
mit Reifendichtmittel und einem
Höchstgeschwindigkeitsaufkleber
Zur provisorischen Reparatur eines Reifens
und zum Anpassen des Reifendrucks.
Weitere Informationen zum provisorischen
Reifenpannenset finden Sie im entsprechenden
Abschnitt.
Mit Reserverad

5. Radschlüssel
Zum Ausbau der Radkappe und der
Befestigungsschrauben des Rads.
6. Wagenheber mit integrierter Kurbel
Zum Anheben des Fahrzeugs.
7. Werkzeug zum Entfernen der
Radschraubenkappen (je nach Ausstattung)
Zum Entfernen der Radschraubenkappen bei
Leichtmetallfelgen.
Für weitere Informationen zum Reserverad siehe
entsprechenden Abschnitt.
Dieses Werkzeug ist für den Gebrauch am Fahrzeug bestimmt und kann je nach
Ausstattung variieren.
Verwenden Sie es nicht für andere Zwecke.
Der Wagenheber darf nur bei einer Reifenpanne zum Radwechsel verwendet
werden.
Verwenden Sie keinen anderen als den mit dem
Fahrzeug gelieferten Wagenheber.
Wenn das Fahrzeug nicht mit dem
Originalwagenheber ausgestattet ist, wenden
Sie sich an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um sich den vom Hersteller
vorgesehenen Wagenheber zu besorgen.
Der Wagenheber entspricht der europäischen
Maschinenrichtlinie 2006/42/EG.
Der Wagenheber bedarf keiner Wartung.
Provisorisches
Reifenpannenset
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Es besteht aus einem Kompressor und einer
Dichtmittelpatrone und kann zur provisorischen
Reparatur eines Reifens verwendet werden, um
zur nächstgelegenen Fachwerkstatt zu fahren.
Es wurde entwickelt, um die meisten Reifenpannen
zu reparieren.
Der Stromkreis des Fahrzeugs ermöglicht den Anschluss des Kompressors an die
2-V-Stromversorgung für die notwendige Dauer
der Reparatur nach einer Reifenpanne.
Für weitere Informationen zum Werkzeugsatz siehe entsprechende
Rubrik.
Die Reifendruckwerte sind auf diesem Aufkleber angegeben.
Zusätzliche Informationen zum Thema
Kenndaten und insbesondere zu diesem
Aufkleber finden Sie im entsprechenden
Abschnitt.
Wird der Druck eines Reifens bzw. mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Reparaturanleitung
Entfernen Sie keine Fremdkörper, die in den Reifen eingedrungen sind (z. B. Nagel,
Schraube).
â–º Parken Sie das Fahrzeug, ohne dabei
den Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
â–º Befolgen Sie die Sicherheitsanweisungen
(Warnblinker, Warndreieck, Tragen einer
Warnweste usw.) gemäß den Vorschriften des
Landes, in dem Sie fahren.
► Schalten Sie die Zündung aus.
â–º Entfernen Sie die Ventilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.

197
Bei einer Panne

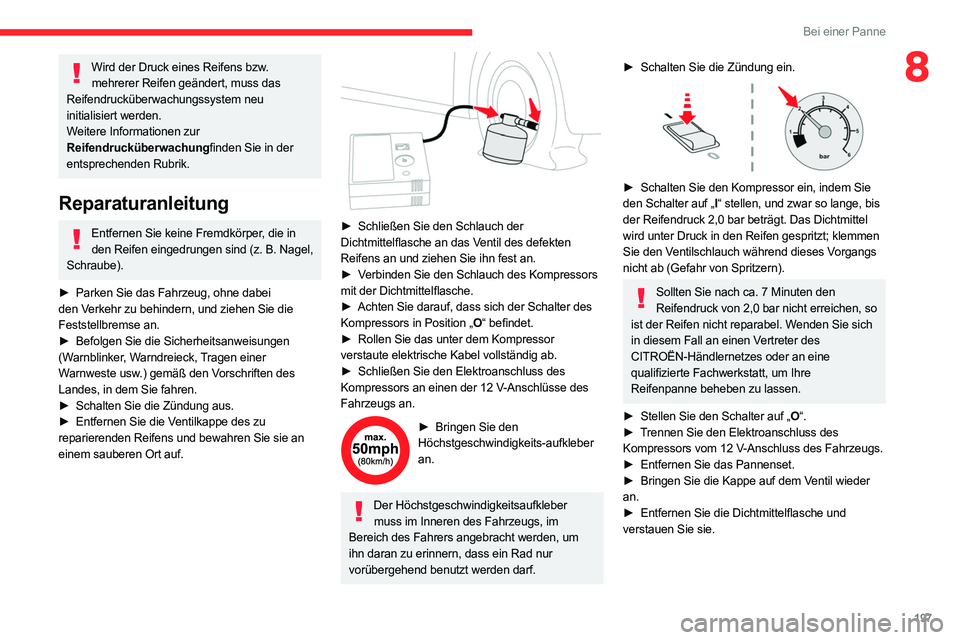

8Wird der Druck eines Reifens bzw. mehrerer Reifen geändert, muss das
Reifendrucküberwachungssystem neu
initialisiert werden.
Weitere Informationen zur
Reifendrucküberwachungfinden Sie in der
entsprechenden Rubrik.
Reparaturanleitung
Entfernen Sie keine Fremdkörper, die in den Reifen eingedrungen sind (z. B. Nagel,
Schraube).
â–º

Parken Sie das Fahrzeug, ohne dabei

den Verkehr zu behindern, und ziehen Sie die
Feststellbremse an.
â–º

Befolgen Sie die Sicherheitsanweisungen

(Warnblinker, Warndreieck, Tragen einer
Warnweste usw.) gemäß den Vorschriften des
Landes, in dem Sie fahren.
â–º

Schalten Sie die Zündung aus.
â–º


Entfernen Sie die V
entilkappe des zu
reparierenden Reifens und bewahren Sie sie an
einem sauberen Ort auf.


► Schließen Sie den Schlauch der
Dichtmittelflasche an das Ventil des defekten
Reifens an und ziehen Sie ihn fest an.
â–º

V
erbinden Sie den Schlauch des Kompressors
mit der Dichtmittelflasche.
â–º

Achten Sie darauf, dass sich der Schalter des

Kompressors in Position „O “ befindet.
â–º

Rollen Sie das unter dem Kompressor

verstaute elektrische Kabel vollständig ab.
â–º

Schließen Sie den Elektroanschluss des

Kompressors an einen der 12
V-Anschlüsse des
Fahrzeugs an.
â–º Bringen Sie den
Höchstgeschwindigkeits-aufkleber
an.
Der Höchstgeschwindigkeitsaufkleber muss im Inneren des Fahrzeugs, im
Bereich des Fahrers angebracht werden, um
ihn daran zu erinnern, dass ein Rad nur
vorübergehend benutzt werden darf.
► Schalten Sie die Zündung ein.

â–º Schalten Sie den Kompressor ein, indem Sie
den Schalter auf „I “ stellen, und zwar so lange, bis
der Reifendruck 2,0 bar beträgt. Das Dichtmittel
wird unter Druck in den Reifen gespritzt; klemmen
Sie den Ventilschlauch während dieses Vorgangs
nicht ab (Gefahr von Spritzern).
Sollten Sie nach ca. 7 Minuten den Reifendruck von 2,0 bar nicht erreichen, so
ist der Reifen nicht reparabel. Wenden Sie sich
in diesem Fall an einen Vertreter des
CITROËN-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um Ihre
Reifenpanne beheben zu lassen.
â–º

Stellen Sie den Schalter auf „
O“.
â–º

T

rennen Sie den Elektroanschluss des
Kompressors vom 12
V-Anschluss des Fahrzeugs.
â–º

Entfernen Sie das Pannenset.
â–º


Bringen Sie die Kappe auf dem V
entil wieder
an.
â–º

Entfernen Sie die Dichtmittelflasche und

verstauen Sie sie.

198
Bei einer Panne

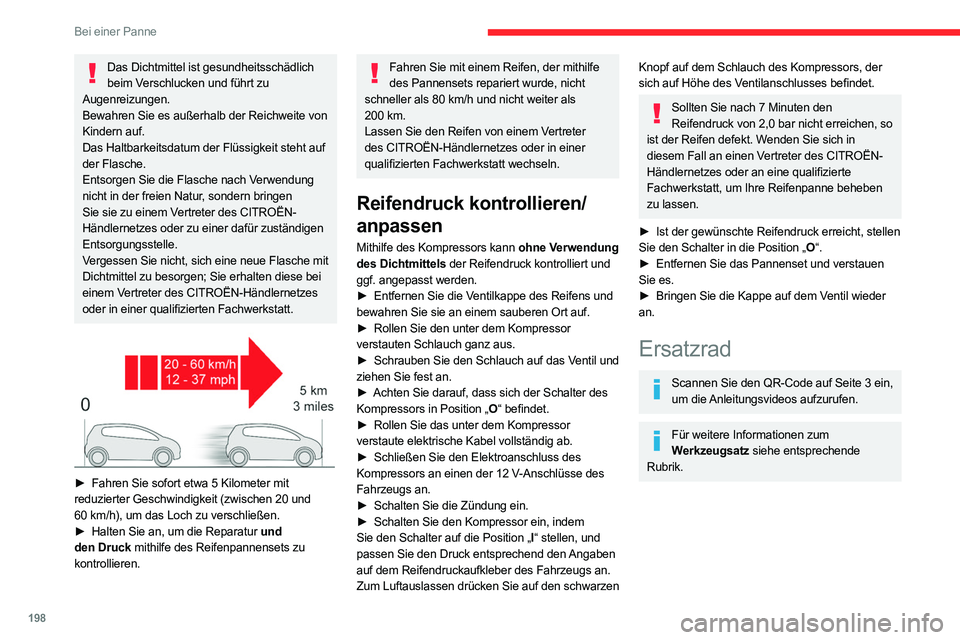

Das Dichtmittel ist gesundheitsschädlich beim Verschlucken und führt zu
Augenreizungen.
Bewahren Sie es außerhalb der Reichweite von
Kindern auf.
Das Haltbarkeitsdatum der Flüssigkeit steht auf
der Flasche.
Entsorgen Sie die Flasche nach Verwendung
nicht in der freien Natur, sondern bringen
Sie sie zu einem Vertreter des CITROËN-
Händlernetzes oder zu einer dafür zuständigen
Entsorgungsstelle.
Vergessen Sie nicht, sich eine neue Flasche mit
Dichtmittel zu besorgen; Sie erhalten diese bei
einem Vertreter des CITROËN-Händlernetzes
oder in einer qualifizierten Fachwerkstatt.


â–º Fahren Sie sofort etwa 5 Kilometer mit
reduzierter Geschwindigkeit (zwischen 20 und
60
km/h), um das Loch zu verschließen.
â–º

Halten Sie an, um die Reparatur
und
den Druck mithilfe des Reifenpannensets zu
kontrollieren.
Fahren Sie mit einem Reifen, der mithilfe des Pannensets repariert wurde, nicht
schneller als 80
km/h und nicht weiter als
200

km.
Lassen Sie den Reifen von einem Vertreter
des CITROËN-Händlernetzes oder in einer
qualifizierten Fachwerkstatt wechseln.
Reifendruck kontrollieren/
anpassen
Mithilfe des Kompressors kann ohne Verwendung
des Dichtmittels der Reifendruck kontrolliert und
ggf. angepasst werden.
â–º

Entfernen Sie die V
entilkappe des Reifens und
bewahren Sie sie an einem sauberen Ort auf.
â–º

Rollen Sie den unter dem Kompressor

verstauten Schlauch ganz aus.
â–º

Schrauben Sie den Schlauch auf das V
entil und
ziehen Sie fest an.
â–º

Achten Sie darauf, dass sich der Schalter des

Kompressors in Position „O “ befindet.
â–º

Rollen Sie das unter dem Kompressor

verstaute elektrische Kabel vollständig ab.
â–º

Schließen Sie den Elektroanschluss des

Kompressors an einen der 12
V-Anschlüsse des
Fahrzeugs an.
â–º

Schalten Sie die Zündung ein.
â–º


Schalten Sie den Kompressor ein, indem

Sie den Schalter auf die Position „I “ stellen, und
passen Sie den Druck entsprechend den Angaben
auf dem Reifendruckaufkleber des Fahrzeugs an.
Zum Luftauslassen drücken Sie auf den schwarzen
Knopf auf dem Schlauch des Kompressors, der
sich auf Höhe des Ventilanschlusses befindet.
Sollten Sie nach 7 Minuten den Reifendruck von 2,0 bar nicht erreichen, so
ist der Reifen defekt. Wenden Sie sich in
diesem Fall an einen Vertreter des CITROËN-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt, um Ihre Reifenpanne beheben
zu lassen.
â–º

Ist der gewünschte Reifendruck erreicht, stellen

Sie den Schalter in die Position „O “.
â–º

Entfernen Sie das Pannenset und verstauen

Sie es.
â–º

Bringen Sie die Kappe auf dem V
entil wieder
an.
Ersatzrad
Scannen Sie den QR-Code auf Seite 3 ein,
um die Anleitungsvideos aufzurufen.
Für weitere Informationen zum Werkzeugsatz siehe entsprechende
Rubrik.
Zugriff auf das Reserverad

Das Reserverad ist im Kofferraum unter dem
Boden verstaut.
Um auf das Reserverad zugreifen, siehe zuerst
den Abschnitt Bordwerkzeug.
Je nach Fahrzeugversion handelt es sich
um ein Standard-Reserverad aus Stahl
oder Leichtmetall.
In einigen Vertriebsländern handelt es sich um
ein „Notrad“.
Abnehmen des Notrads

► Lösen Sie die mittlere Mutter.
