CITROEN DS3 CABRIO 2015 Instrukcja obsługi (in Polish)

219
Ds3_pl_c hap10_info-pratiques_ed01-2014

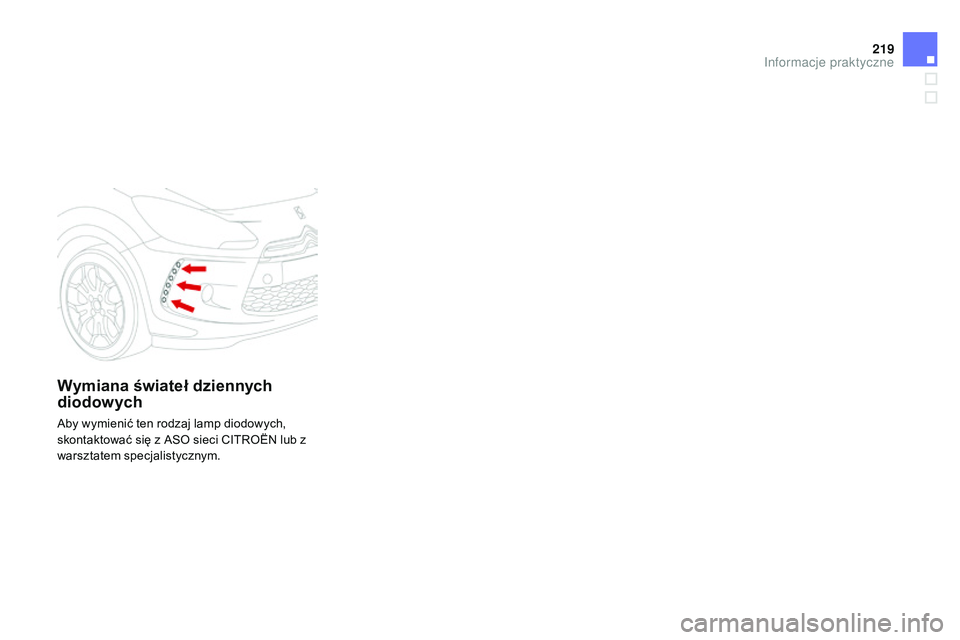

Wymiana świateł dziennych
diodowych
aby wymienić ten rodzaj lamp diodowych,
skontaktować się z
aso sieci cIt roËn lub z
warsztatem specjalistycznym.
Informacje praktyczne

Ds3_pl_c hap10_info-pratiques_ed01-2014
1. Światła stop / pozycyjne (P 21/5W).
2. Ś
wiatła pozycyjne (P5W).
3.
K

ierunkowskazy (PY21W bursztynowe)
4.
Ś

wiatło przeciwmgłowe, po lewej
stronie (PR21W czer wone)


Ś
wiatło cofania, po prawej stronie (P21W).

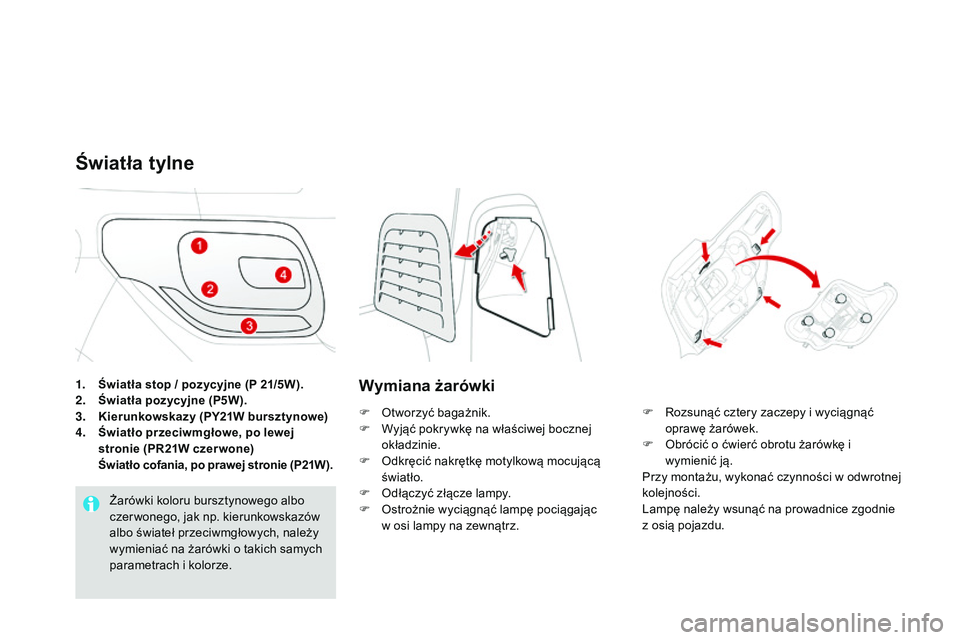

Światła tylne
Żarówki koloru bursztynowego albo
czer wonego, jak np. kierunkowskazów
albo świateł przeciwmgłowych, należy
wymieniać na żarówki o takich samych
parametrach i kolorze.
Wymiana żarówki
F otworzyć bagażnik.
F W yjąć pokrywkę na właściwej bocznej
okładzinie.
F
o
d
kręcić nakrętkę motylkową mocującą
światło.
F
o
d
łączyć złącze lampy.
F
o
s
trożnie wyciągnąć lampę pociągając
w osi lampy na zewnątrz. F
ro zsunąć cztery zaczepy i wyciągnąć
oprawę żarówek.
F
o
b
rócić o ćwierć obrotu żarówkę i
wymienić ją.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Lampę należy wsunąć na prowadnice zgodnie
z osią pojazdu.

221
Ds3_pl_c hap10_info-pratiques_ed01-2014
Wymiana kierunkowskazów (4) i
światła przeciwmgłowego albo
cofania (5)
F obrócić żarówkę o jedną czwartą obrotu i
wymienić ją.
Wymiana świateł pozycyjnych i
stopu LED (diodowych)
W sprawie wymiany tego typu lampy diodowej
należy kontaktować się z siecią ser wisową
cIt

ro
Ën
lub z warsztatem specjalistycznym.

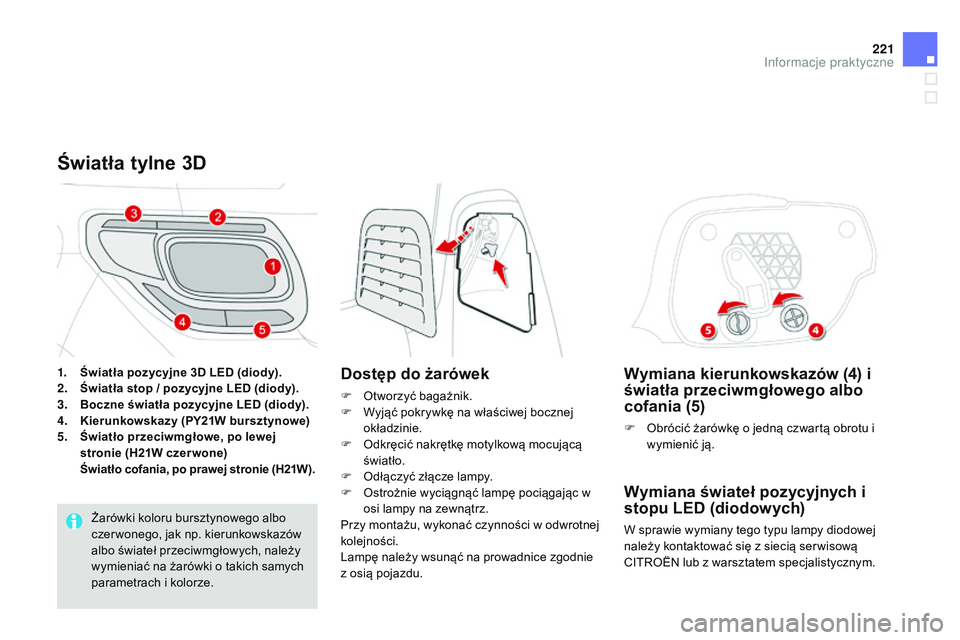

Światła tylne 3D
Dostęp do żarówek
F otworzyć bagażnik.
F W yjąć pokrywkę na właściwej bocznej
okładzinie.
F
o
d
kręcić nakrętkę motylkową mocującą
światło.
F
o
d
łączyć złącze lampy.
F
o
s
trożnie wyciągnąć lampę pociągając w
osi lampy na zewnątrz.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Lampę należy wsunąć na prowadnice zgodnie
z osią pojazdu.
1.
Ś

wiatła pozycyjne 3D LED (diody).
2. Ś
wiatła stop / pozycyjne LED (diody).
3. B
oczne światła pozycyjne LED (diody).
4.
K

ierunkowskazy (PY21W bursztynowe)
5.
Ś

wiatło przeciwmgłowe, po lewej
stronie (H21W czer wone)
Ś

wiatło cofania, po prawej stronie (H21W). Żarówki koloru bursztynowego albo
czer wonego, jak np. kierunkowskazów
albo świateł przeciwmgłowych, należy
wymieniać na żarówki o takich samych
parametrach i kolorze.
Informacje praktyczne

Ds3_pl_c hap10_info-pratiques_ed01-2014

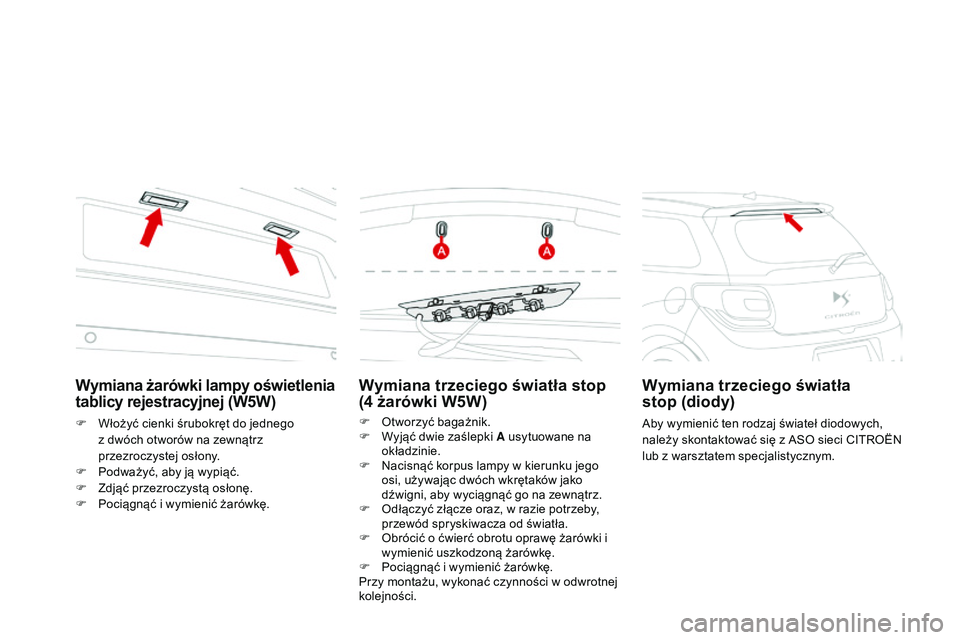

Wymiana trzeciego światła stop
(4
żarówki W5W)
F otworzyć bagażnik.
F
W yjąć dwie zaślepki A usytuowane na
okładzinie.
F
n
a
cisnąć korpus lampy w kierunku jego
osi, używając dwóch wkrętaków jako
dźwigni, aby wyciągnąć go na zewnątrz.
F
o
d
łączyć złącze oraz, w razie potrzeby,
przewód spryskiwacza od światła.
F
o
b
rócić o ćwierć obrotu oprawę żarówki i
wymienić uszkodzoną żarówkę.
F

P
ociągnąć i wymienić żarówkę.
Przy montażu, wykonać czynności w odwrotnej
kolejności.
Wymiana trzeciego światła
stop (diody)
aby wymienić ten rodzaj świateł diodowych,
należy skontaktować się z
aso sieci cIt roËn
lub z warsztatem specjalistycznym.
Wymiana żarówki lampy oświetlenia
tablicy rejestracyjnej (W5W)
F Włożyć cienki śrubokręt do jednego z dwóch otworów na zewnątrz
przezroczystej osłony.
F

P
odważyć, aby ją wypiąć.
F

Z
djąć przezroczystą osłonę.
F

P
ociągnąć i wymienić żarówkę.

223
Ds3_pl_c hap10_info-pratiques_ed01-2014
Oświetlenie wnętrza
Lampka sufitowa (1 / W5W)
odczepić pokrywkę 1 za pomocą cienkiego
wkrętaka, po stronie sterowania, w celu
uzyskania dostępu do przepalonej żarówki.
Lampki do czytania (2 / W5W)
odczepić pokrywkę lampki sufitowej 1 . W celu
uzyskania dostępu do przepalonej żarówki
należy odczepić przegrodę danej lampki 2 .
Oświetlenie bagażnika (W5W)
odczepić obudowę, popychając podstawę od
tyłu.
Oświetlenie wnęk na stopy i
środkowego schowka (W5W)
odczepić obudowę w celu uzyskania dostępu
do żarówki.
Oświetlenie schowka
podręcznego (W5W)
odczepić obudowę w celu uzyskania dostępu
do żarówki.
Informacje praktyczne

Ds3_pl_c hap10_info-pratiques_ed01-2014

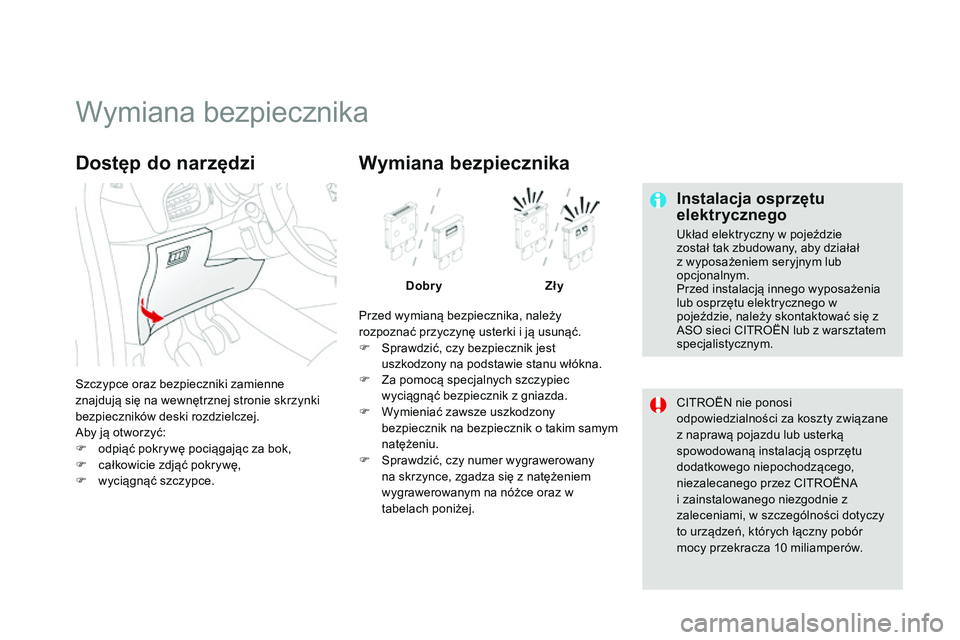

Wymiana bezpiecznika
Instalacja osprzętu
elektrycznego
układ elektryczny w pojeździe
został tak zbudowany, aby działał
z wyposażeniem seryjnym lub
opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego w
pojeździe, należy skontaktować się z
a

so sieci c
It
ro
Ën
lub z warsztatem
specjalistycznym.
cIt

ro
Ën
nie ponosi
odpowiedzialności za koszty związane
z naprawą pojazdu lub usterką
spowodowaną instalacją osprzętu
dodatkowego niepochodzącego,
niezalecanego przez
c
It
ro
Ën
a
i zainstalowanego niezgodnie z
zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
mocy przekracza 10
miliamperów.
sz

czypce oraz bezpieczniki zamienne
znajdują się na wewnętrznej stronie skrzynki
bezpieczników deski rozdzielczej.
ab

y ją otworzyć:
F

o

dpiąć pokrywę pociągając za bok,
F

c

ałkowicie zdjąć pokrywę,
F

w

yciągnąć szczypce.
Dostęp do narzędzi
Przed wymianą bezpiecznika, należy
rozpoznać przyczynę usterki i ją usunąć.
F s
p
rawdzić, czy bezpiecznik jest
uszkodzony na podstawie stanu włókna.
Wymiana bezpiecznika
Dobry Zły
F

Z

a pomocą specjalnych szczypiec
wyciągnąć bezpiecznik z gniazda.
F

W

ymieniać zawsze uszkodzony
bezpiecznik na bezpiecznik o takim samym
natężeniu.
F
s
p

rawdzić, czy numer wygrawerowany
na skrzynce, zgadza się z natężeniem
wygrawerowanym na nóżce oraz w
tabelach poniżej.

225
Ds3_pl_c hap10_info-pratiques_ed01-2014

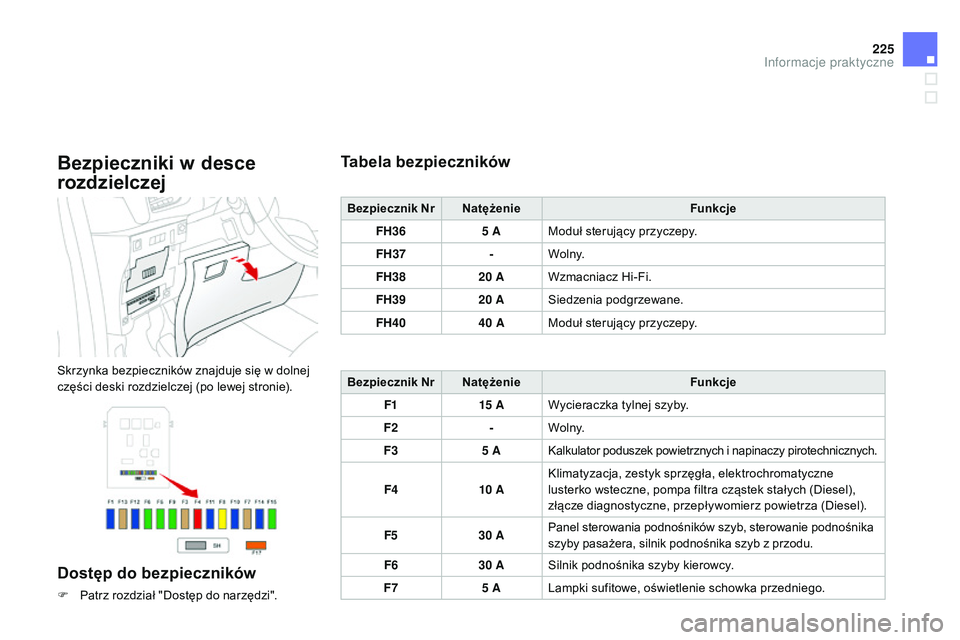

Bezpieczniki w desce
rozdzielczej
skrzynka bezpieczników znajduje się w dolnej
części deski rozdzielczej (po lewej stronie).
Dostęp do bezpieczników
F Patrz rozdział "Dostęp do narzędzi".
Tabela bezpieczników
Bezpiecznik Nr Natężenie Funkcje
FH36 5
AModuł sterujący przyczepy.
FH37 -Wo l ny.
FH38 20
AWzmacniacz Hi-Fi.
FH39 20
A
si
edzenia podgrzewane.
FH40 40
AModuł sterujący przyczepy.
Bezpiecznik Nr Natężenie Funkcje
F1 15


AWycieraczka tylnej szyby.
F2 -Wo l ny.
F3 5
A
ka
lkulator poduszek powietrznych i napinaczy pirotechnicznych.
F4 10


A
kl
imatyzacja, zestyk sprzęgła, elektrochromatyczne
lusterko wsteczne, pompa filtra cząstek stałych (Diesel),
złącze diagnostyczne, przepływomierz powietrza (Diesel).
F5 30
APanel sterowania podnośników szyb, sterowanie podnośnika
szyby pasażera, silnik podnośnika szyb z przodu.
F6 30
A
si
lnik podnośnika szyby kierowcy.
F7 5
ALampki sufitowe, oświetlenie schowka przedniego.
Informacje praktyczne

Ds3_pl_c hap10_info-pratiques_ed01-2014

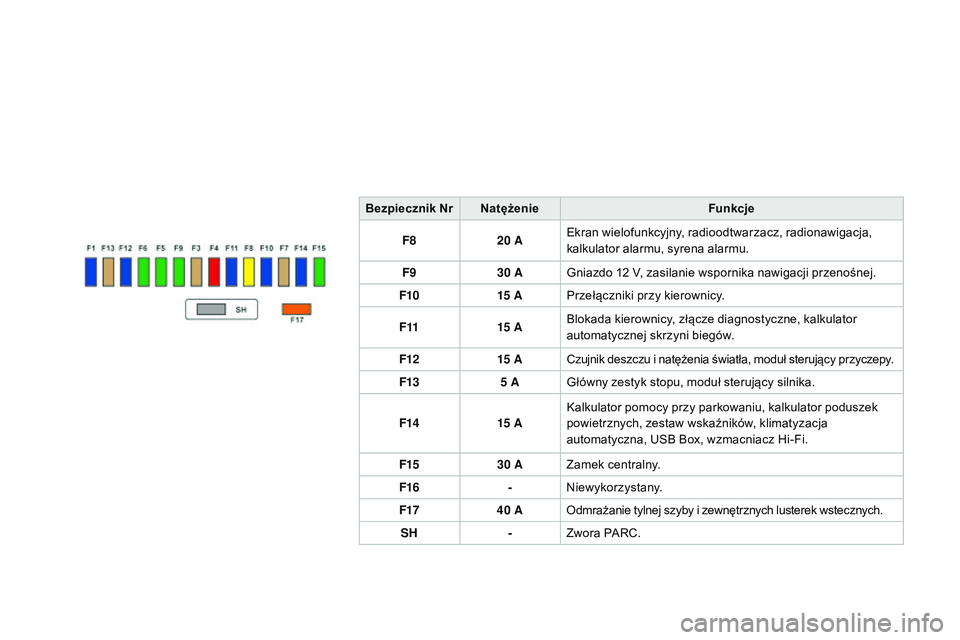

Bezpiecznik Nr Natężenie Funkcje
F8 20
AEkran wielofunkcyjny, radioodtwarzacz, radionawigacja,
kalkulator alarmu, syrena alarmu.
F9 30
A
gn
iazdo 12 V, zasilanie wspornika nawigacji przenośnej.
F10 15


APrzełączniki przy kierownicy.
F11 15


A
bl
okada kierownicy, złącze diagnostyczne, kalkulator
automatycznej skrzyni biegów.
F12 15


A
cz
ujnik deszczu i natężenia światła, moduł sterujący przyczepy.
F13 5
A
gł
ówny zestyk stopu, moduł sterujący silnika.
F14 15


A
ka
lkulator pomocy przy parkowaniu, kalkulator poduszek
powietrznych, zestaw wskaźników, klimatyzacja
automatyczna,
usb b
o
x, wzmacniacz Hi-Fi.
F15 30
AZamek centralny.
F16 -
n

iewykorzystany.
F17 40
A
od
mrażanie tylnej szyby i zewnętrznych lusterek wstecznych.
SH -Zwora P
a

rc
.

227
Ds3_pl_c hap10_info-pratiques_ed01-2014

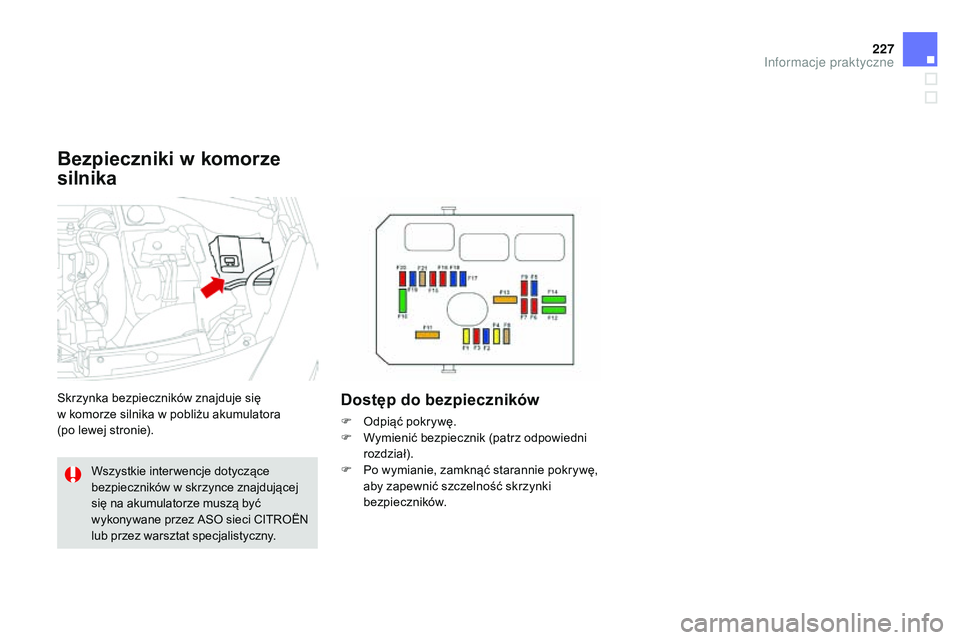

Bezpieczniki w komorze
silnika
skrzynka bezpieczników znajduje się
w komorze silnika w pobliżu akumulatora
(po lewej stronie).Dostęp do bezpieczników
F odpiąć pokrywę.
F
W ymienić bezpiecznik (patrz odpowiedni
rozdział).
F

P
o wymianie, zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Wszystkie inter wencje dotyczące
bezpieczników w skrzynce znajdującej
się na akumulatorze muszą być
wykonywane przez
aso
sieci
c
It

ro
Ën
l

ub przez warsztat specjalistyczny.
Informacje praktyczne

Ds3_pl_c hap10_info-pratiques_ed01-2014

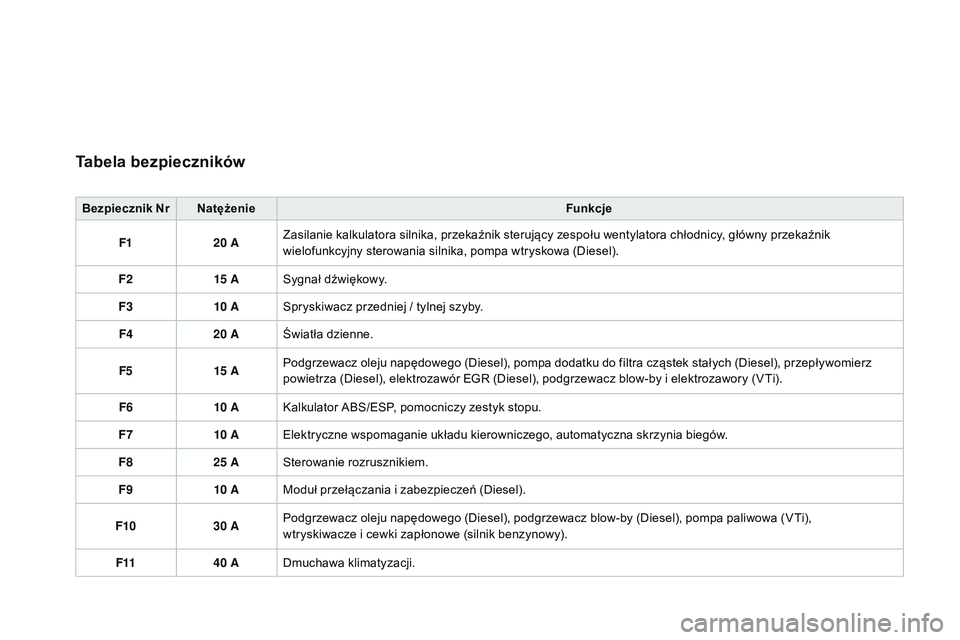

Tabela bezpieczników
Bezpiecznik Nr Natężenie Funkcje
F1 20
AZasilanie kalkulatora silnika, przekaźnik sterujący zespołu wentylatora chłodnicy, główny przekaźnik
wielofunkcyjny sterowania silnika, pompa wtryskowa (Diesel).
F2 15


A
sy
gnał dźwiękowy.
F3 10


A
sp
ryskiwacz przedniej / tylnej szyby.
F4 20
AŚwiatła dzienne.
F5 15


APodgrzewacz oleju napędowego (Diesel), pompa dodatku do filtra cząstek stałych (Diesel), przepływomierz
powietrza (Diesel), elektrozawór E
g

r (Diesel), podgrzewacz blow-by i elektrozawory (V
ti
).
F6 10


A
ka
lkulator abs
/
E s
P
, pomocniczy zestyk stopu.
F7 10


AElektryczne wspomaganie układu kierowniczego, automatyczna skrzynia biegów.
F8 25
A
st
erowanie rozrusznikiem.
F9 10


AModuł przełączania i zabezpieczeń (Diesel).
F10 30
APodgrzewacz oleju napędowego (Diesel), podgrzewacz blow-by (Diesel), pompa paliwowa (V
ti

),
wtryskiwacze i cewki zapłonowe (silnik benzynowy).
F11 40
ADmuchawa klimatyzacji.
