alarm CITROEN DS4 2011 Instrukcja obsługi (in Polish)

EKRANY
WIELOFUNKCYJNEKOMFORT OTWIERANIE WIDOCZNOŚĆ
62Ekran monochromatycznyC
66 Ekran kolorowy i nawigacyjny
70Komputer pokładowy
78 Wentylacja
80Klimatyzacja ręczna
82Klimatyzacja automatyczna dwustrefowa
87 Osuszanie - odmrażanie
tylnej szyby
88 Siedzenia przednie
93 Siedzenia tylne
94 Regulacja kierownicy
95 Lusterka wsteczne
100 Klucz z pilotem zdalnegosterowania
109 Alarm
112Drzwi
114 Bagażnik
115 Podnośniki szyb
117 Zbiornik paliwa
119 Zabezpieczenie przed
pomyłką przy tankowaniu
(Diesel)
122Przełączniki oświetlenia
123 Światła dzienne
126 Automatyczne włączanie świateł
127 Oświetlenie powitalne
128 Regulacja refl ektorów
12
9Oświetlenie kierunkowe
131 Przełącznik wycieraczekszyb
132Tryb automatycznej pracy
wycieraczek
136Lampki sufi towe
137Oświetlenie kameralne
138Oświetlenie bagażnika
004004005005002002003003

BEZPIECZEŃSTWO JAZDA WYPOSAŻENIE BEZPIECZEŃSTWO
DZIECI
192Elektryczny hamulec postojowy
200 Hamulec postojowy ręczny
201 Manualna skrzynia biegów
202Wskaźnik zmiany biegu
203 Manualna sterowana6-biegowa skrzynia biegów
207Automatyczna skrzynia biegów
211 Wspomaganie ruszania napochyłej drodze
212Stop & Start
215 Alarm niezamierzonego przekroczenia linii
216Monitorowanie martwych pól
220 Ogranicznik prędkości
222Regulator prędkości
224Pomiar dostępnego miejsca
226 Pomoc przy parkowaniu
172 Wskaźniki kierunkowskaz

KONTROLE INFORMACJE
PR AKTYCZNEDANE
TECHNICZNEAUDIO I
TELEMATYKA
231Pokrywa silnika
232 Brak paliwa (Diesel)
233 Silniki benzynowe
234Silniki Diesel
235Sprawdzanie stanu płynów
238 Kontrole
244 Zestaw do prowizorycznejnaprawy opony
249 Wymiana koła
256Wymiana żarówki
263 Wymiana bezpiecznika
269 Akumulator
272 Tr y b o s z c zędzania energii
273Wymiana pióra
wycieraczki szyby
273Osłona zimowa
274 Holowanie samochodu
276Holowanie przyczepy
278 Akcesoria
282 Silniki benzynowe
283Masy - benzyna
284 Silniki Diesel
285 Masy Diesel
286 Wymiary
287 Elementy identyfi kacyjne
291 Połączenie alarmowe lub z
assistance drogowym
293 eMyWay
345 Radioodtwarzacz
012012013013010010011011

Konsole dachu kabiny - Konsole środkowe
A.
Wewnętrzne lusterko wsteczne.
B
. Mikrofon systemu audio i telematyki. C.
Oświetlenie kameralne. D.Połączenie alarmowe / połączenie z
assistance drogowym.E.Lampka sufitowa / lampki do
oświetlania map.

1
.Nawiewy środkowe kierowane i zamykane. 2.
Ekran monochromatyczny i wyświetlaczkontrolek pasa bezpieczeństwa i czołowej
poduszki powietrznej pasażera albo ekran kolorowy i nawigacja.3.
Radioodtwarzacz lub system nawigacjieMyWay.4.Blok środkowych przełączników.
5.Przełączniki ogrzewania / klimatyzacji.
6. Gniazdo USB/Jack i zapalniczka / gniazdoakcesoriów 12 V.7.Dźwignia manualnej lub manualnej sterowanej skrzyni biegów.8.
Hamulec postojowy ręczny alboelektryczny.9.Wyjmowana popielniczka.
10. Podłokietnik przedni.

23Wprowadzenie
Kontrola jazdy
A.Po włączeniu zapłonu, segmenty wskazują poziom paliwa w zbiorniku.B.Przy pracującym silniku kontrolka związana
z minimalnym poziomem powinna zgasnąć.
C.Po włączeniu zapłonu wskaźnik poziomu
oleju powinien przez kilka sekundwyświetlać, że poziom ten jest OK alboprawidłowy, w zależności od wersji.
Jeżeli poziomy są nieprawidłowe, należy
uzupełnić poziom w odpowiednim zbiorniku.


Zestaw wskaźników


38
1.Po włączeniu zapłonu zapalają się
pomarańczowe i czer wone kontrolki
alarmowe.2.
Przy pracującym silniku kontrolki te
powinny zgasnąć.
Jeżeli kontrolki pozostaną zapalone, należy
zapoznać się z informacjami na odpowiedniejstronie.
Kontrolki
41
A.Wywołanie połączenia alarmowego.


Środkowe panele
przycisków


173 , 2 91
B.
Dostęp do usług CITROËN.

173 , 2 9
1
C.
Światła awaryjne.
17
2
D.Zamek centralny.
10
7
E.Black panel (czarny ekran)
58

Kontrola jazdy
Zapalenie się kontrolki sygnalizuje stan
działania danej funkcji.
Boczne panele przycisków
17 7
B.Wyłączenie systemu wspomagania parkowania.
22
6
C.
Wyłączenie funkcji Stop & Star t.
212
D.Włączenie monitorowania martwych pól.
21
6
E. Włączenie alarmu niezamierzonego przekroczenia linii.

21
5
F.Wyłączenie zabezpieczenia pojemnościowego alarmu.
10
9
A.
Wyłączenie systemu ESP/ASR.

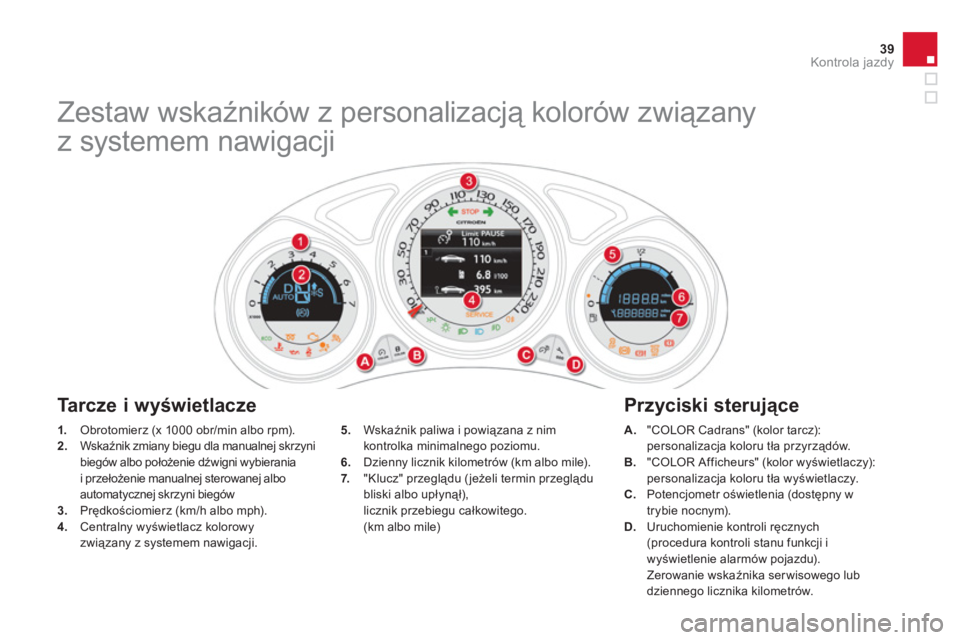

39Kontrola jazdy
1. Obrotomierz (x 1000 obr/min albo rpm). 2.Wskaźnik zmiany biegu dla manualnej skrzyni
biegów albo położenie dźwigni wybieraniai przełożenie manualnej sterowanej albo automatycznej skrzyni biegów 3.Prędkościomierz (km/h albo mph).4.
Centralny wyświetlacz kolorowyzwiązany z systemem nawigacji.


Tarcze i wyświetlacze
5.
Wskaźnik paliwa i powiązana z nim kontrolka minimalnego poziomu.6.
Dzienny licznik kilometrów (km albo mile).7.
"Klucz" przeglądu (jeżeli termin przeglądubliski albo upłynął),
licznik przebiegu całkowitego.
(km albo mile)



Przyciski sterujące




















Zestaw wskaźników z personalizacją kolorów związany
z systemem nawigacji
A."COLOR Cadrans" (kolor tarcz):personalizacja koloru tła przyrządów.B.
"COLOR Afficheurs" (kolor wyświetlaczy): personalizacja koloru tła wyświetlaczy.C.
Potencjometr oświetlenia (dostępny w
trybie nocnym). D.Uruchomienie kontroli ręcznych(procedura kontroli stanu funkcji i
wyświetlenie alarmów pojazdu).
Zerowanie wskaźnika serwisowego lub
dziennego licznika kilometrów.

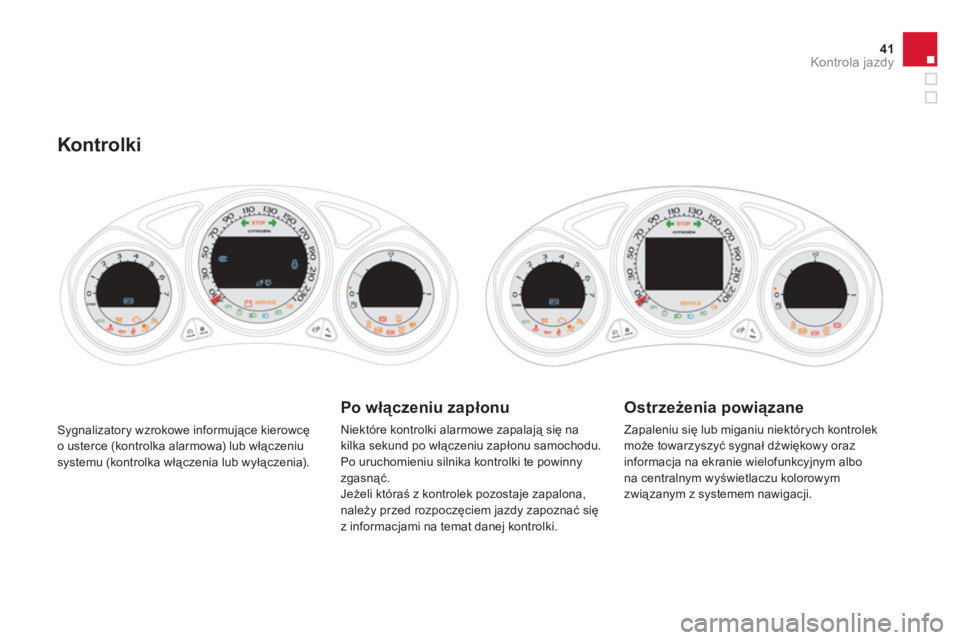

41Kontrola jazdy
Sygnalizatory wzrokowe informujące kierowcę
o usterce (kontrolka alarmowa) lub włączeniu
systemu (kontrolka włączenia lub wyłączenia).
Kontrolki
Po włączeniu zapłonu
Niektóre kontrolki alarmowe zapalają się nakilka sekund po włączeniu zapłonu samochodu.Po uruchomieniu silnika kontrolki te powinnyzgasnąć.Jeżeli któraś z kontrolek pozostaje zapalona, należy przed rozpoczęciem jazdy zapoznać się z informacjami na temat danej kontrolki.


Ostrzeżenia powiązane

Zapaleniu się lub miganiu niektórych kontrolek
może towarzyszyć sygnał dźwiękowy oraz
informac
ja na ekranie wielofunkcyjnym albo
na centralnym wyświetlaczu kolorowym
związanym z systemem nawigacji.

Kontrola jazdy
Manualny test na kolorowym wyświetlaczu centralnym związanym z systemem nawigacji

Funkcja umożliwia przeprowadzenie kontroli pojazdu (podanie informacji o stanie funkcji możliwych do parametryzacji - aktywne / wyłączone) i
wyświetlenie dziennika alarmów.
)Przy pracującym silniku, aby uruchomić ręczną procedurę kontrolną, nacisnąćna krótko przycisk ".../000"w zestawie
wskaźników.Następujące in
formacje ukazują się kolejno na kolorowym wyświetlaczu centralnym zestawu wskaźników:
- wskaźnik poziomu oleju w silniku (patrz
odnośny punkt),
- wskaźnik serwisowy (patrz odnośny punkt),
- wykrywanie niskiego ciśnienia w ogumieniu(jeżeli Państwa samochód posiada tę
opcję; patrz rozdział "Bezpieczeństwo"),
- kontrolki i bieżące komunikaty
ostrzegawcze, jeżeli są
(patrz punkt
dotyczący kontrolki albo związanego
w
yposażenia),
- stan funkcji możliwych do parametryzacji (patrz rozdział "Ekrany wielofunkcyjne").

Informacje te pojawiają się także po każdym włączeniu zapłonu (testautomatyczny).

System umożliwiający wyłączenie pewnych
wyświetlaczy podczas jazdy nocą.
Zestaw wskaźników pozosta
je oświetlony,
wyświetlając prędkość, włączony bieg
manualnej sterowanej lub automatycznej skrzyni biegów, informacje regulatora lub
ogranicznika prędkości, jeżeli ten ostatni jest
włączony, oraz ostrzeżenia dotyczące poziomu
paliwa, jeżeli to konieczne.
W przypadku alarmu albo zmiany funkcji lub
ustawień, tryb black panel zostaje przer wany.
Black panel (czarny ekran)

Włączanie
)
Przy włączonych światłach, nacisnąć ten
przycisk, aby włączyć tryb black panel.)
Nacisnąć ponownie, aby włączyć
poszczeg
