CITROEN DS5 2015 Instructieboekjes (in Dutch)
Manufacturer: CITROEN, Model Year: 2015, Model line: DS5, Model: CITROEN DS5 2015Pages: 418, PDF Size: 16.35 MB
Page 251 of 418

249
DS5_nl_Chap09_verifications_ed01-2015
Stuurbekrachtigingsvloeistofniveau
Het stuurbekrachtigingsvloeistofniveau
dient zich zo dicht mogelijk bij het
merkteken "MA XI" te bevinden. Draai
bij koude motor de dop open om het
niveau te controleren.
Het remvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden. Controleer indien dit niet het geval is
of de remblokken van uw auto zijn versleten.
Remvloeistofniveau
Remvloeistof ver versen
Raadpleeg het onderhoudsschema van
de fabrikant voor het voorgeschreven
verversingsinterval.
Type remvloeistof
Gebruik de door de fabrikant voorgeschreven
remvloeistof.
Eigenschappen van de olie
Controleer voordat u olie bijvult of ververst of
de motorolie die u wilt gebruiken overeenkomt
met de door de fabrikant aanbevolen motorolie
voor uw auto en motoruitvoering.
Motorolie bijvullen
Raadpleeg de rubriek "Benzinemotor" of
"Dieselmotor" om te zien waar de olievuldop
zich bevindt in de motorruimte van uw auto.
F
Dr
aai de dop van de vulopening.
F
Gi
et de olie voorzichtig in de opening om
morsen op motoronderdelen te voorkomen
(dit kan brand veroorzaken).
F
Wa
cht enkele minuten en controleer
vervolgens nogmaals het oliepeil met de
peilstok.
F
Vu
l indien nodig nog olie bij.
F
Dr
aai nadat u het oliepeil nogmaals hebt
gecontroleerd de dop zorgvuldig op de
vulopening en steek de peilstok weer in de
schacht.
Na het bijvullen zal de olieniveaumeter op het
dashboard bij het aanzetten van het contact na
30 minuten de juiste waarde aangeven.
Olie ver versen
Raadpleeg het onderhoudsschema van de
fabrikant voor het verversingsinterval voor uw
auto.
Maak om een verminderde
betrouwbaarheid van de motor en de
emissieregeling te voorkomen nooit
gebruik van additieven in de motorolie.
Onderhoud
Page 252 of 418

DS5_nl_Chap09_verifications_ed01-2015

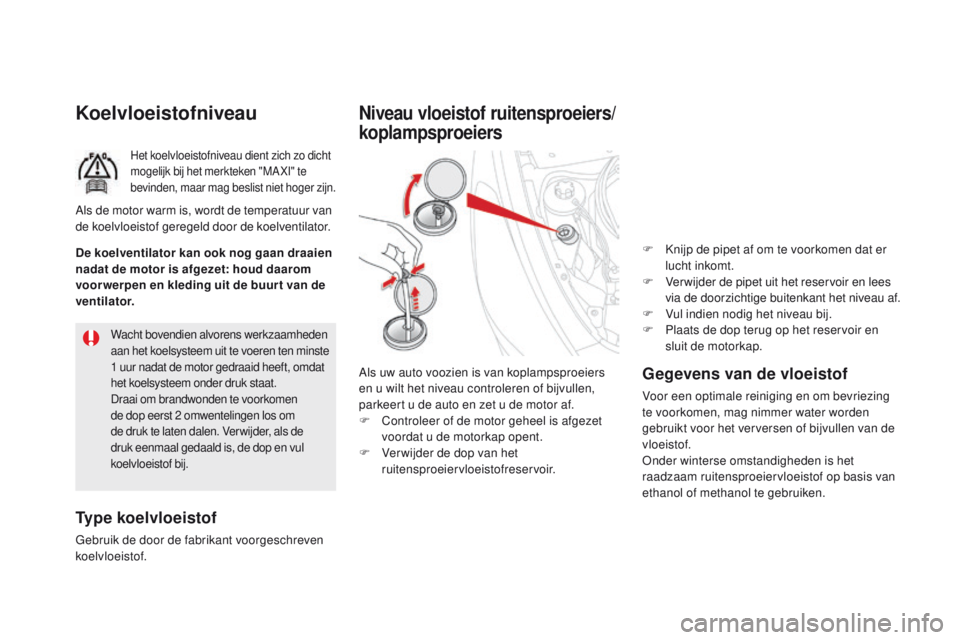

Koelvloeistofniveau
Het koelvloeistofniveau dient zich zo dicht
mogelijk bij het merkteken "MA XI" te
bevinden, maar mag beslist niet hoger zijn.
Type koelvloeistof
Gebruik de door de fabrikant voorgeschreven
koelvloeistof.
Wacht bovendien alvorens werkzaamheden
aan het koelsysteem uit te voeren ten minste
1
u
ur nadat de motor gedraaid heeft, omdat
het koelsysteem onder druk staat.
Draai om brandwonden te voorkomen
de dop eerst 2
om
wentelingen los om
de druk te laten dalen. Ver wijder, als de
druk eenmaal gedaald is, de dop en vul
koelvloeistof bij.
Als de motor warm is, wordt de temperatuur van
de koelvloeistof geregeld door de koelventilator.
De koelventilator kan ook nog gaan draaien
nadat de motor is afgezet: houd daarom
voor werpen en kleding uit de buur t van de
ventilator.
Gegevens van de vloeistof
Voor een optimale reiniging en om bevriezing
te voorkomen, mag nimmer water worden
gebruikt voor het verversen of bijvullen van de
vloeistof.
Onder winterse omstandigheden is het
raadzaam ruitensproeiervloeistof op basis van
ethanol of methanol te gebruiken.
Niveau vloeistof ruitensproeiers/
koplampsproeiers
Als uw auto voozien is van koplampsproeiers
en u wilt het niveau controleren of bijvullen,
parkeert u de auto en zet u de motor af.
F
Co
ntroleer of de motor geheel is afgezet
voordat u de motorkap opent.
F
Ve
r wijder de dop van het
ruitensproeiervloeistofreservoir. F
Kn
ijp de pipet af om te voorkomen dat er
lucht inkomt.
F
Ve
r wijder de pipet uit het reservoir en lees
via de doorzichtige buitenkant het niveau af.
F
Vu
l indien nodig het niveau bij.
F
Pl
aats de dop terug op het reservoir en
sluit de motorkap.
Page 253 of 418

251
DS5_nl_Chap09_verifications_ed01-2015

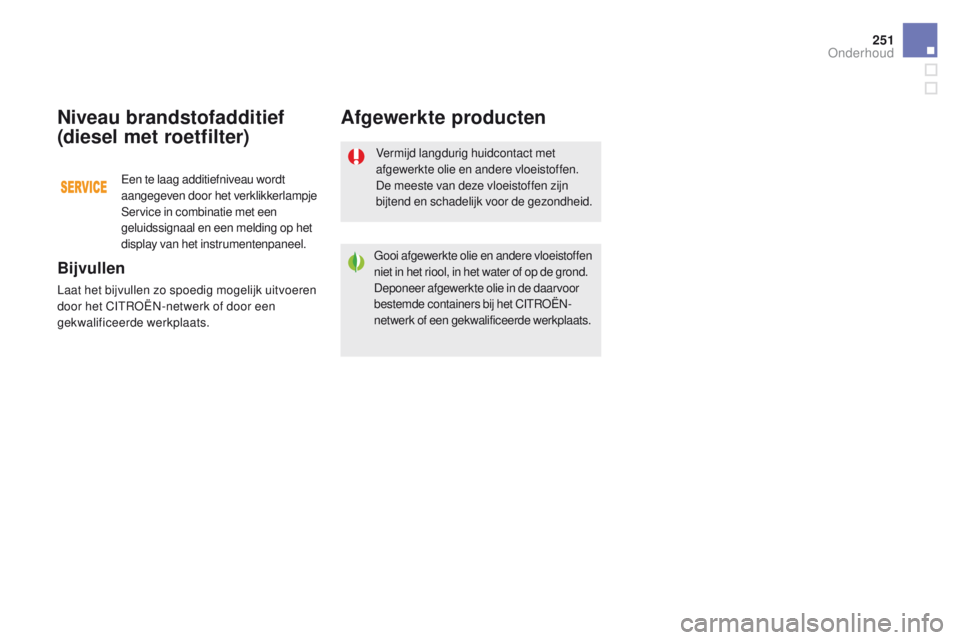

Vermijd langdurig huidcontact met
afgewerkte olie en andere vloeistoffen.
De meeste van deze vloeistoffen zijn
bijtend en schadelijk voor de gezondheid.
Gooi afgewerkte olie en andere vloeistoffen
niet in het riool, in het water of op de grond.
Deponeer afgewerkte olie in de daarvoor
bestemde containers bij het CITROËN-
netwerk of een gekwalificeerde werkplaats.
Afgewerkte producten
Bijvullen
Laat het bijvullen zo spoedig mogelijk uitvoeren
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Niveau brandstofadditief
(diesel met roetfilter)
Een te laag additiefniveau wordt
aangegeven door het verklikkerlampje
Service in combinatie met een
geluidssignaal en een melding op het
display van het instrumentenpaneel.
Onderhoud
Page 254 of 418

DS5_nl_Chap09_verifications_ed01-2015
Controles
12V-accu
De accu is onderhoudsvrij.Niettemin is het raadzaam om regelmatig te
controleren of de accupolen en -klemmen
schoon zijn, vooral bij warm weer en in de winter.
Deze sticker, die hoort bij het Stop & Start-
systeem, geeft aan dat er een speciale
12V-loodaccu is gebruikt die alleen
losgekoppeld en/of vervangen mag worden
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Raadpleeg, tenzij anders aangegeven, het
onderhoudsschema van de fabrikant dat
betrekking heeft op de motoruitvoering van
uw auto voor het controleren van bepaalde
onderdelen.
Laat de controles eventueel uitvoeren door
het CITROËN-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg voordat u de accukabels losneemt
de rubriek "12V-accu" voor meer informatie
over de te nemen voorzorgsmaatregelen.
Page 255 of 418

253
DS5_nl_Chap09_verifications_ed01-2015

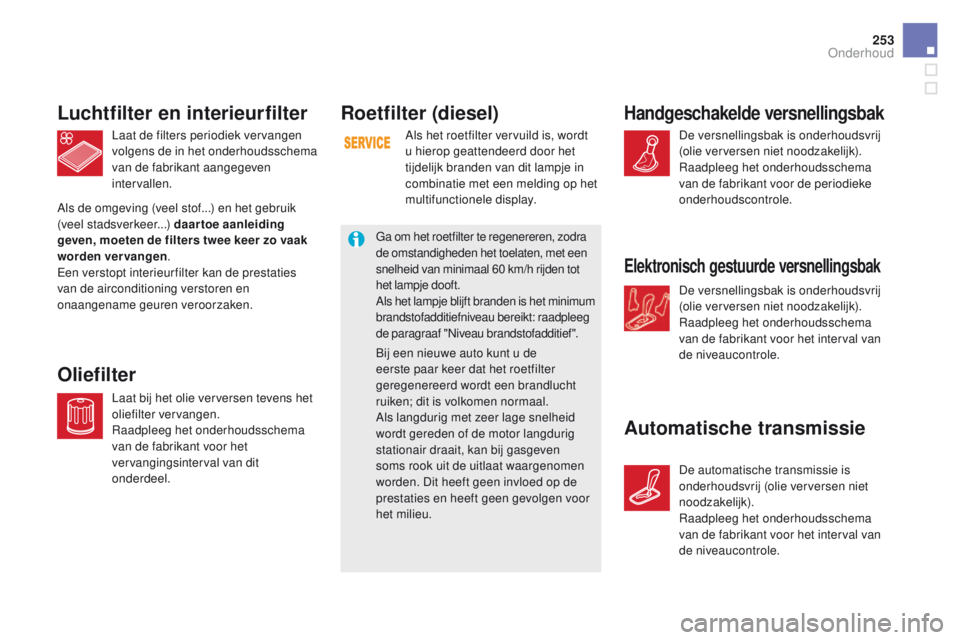

Roetfilter (diesel)
Als het roetfilter vervuild is, wordt
u hierop geattendeerd door het
tijdelijk branden van dit lampje in
combinatie met een melding op het
multifunctionele display.
Ga om het roetfilter te regenereren, zodra
de omstandigheden het toelaten, met een
snelheid van minimaal 60
k
m/h rijden tot
het lampje dooft.
Als het lampje blijft branden is het minimum
brandstofadditiefniveau bereikt: raadpleeg
de paragraaf "Niveau brandstofadditief".
Bij een nieuwe auto kunt u de
eerste paar keer dat het roetfilter
geregenereerd wordt een brandlucht
ruiken; dit is volkomen normaal.
Als langdurig met zeer lage snelheid
wordt gereden of de motor langdurig
stationair draait, kan bij gasgeven
soms rook uit de uitlaat waargenomen
worden. Dit heeft geen invloed op de
prestaties en heeft geen gevolgen voor
het milieu.
Laat de filters periodiek vervangen
volgens de in het onderhoudsschema
van de fabrikant aangegeven
intervallen.
Luchtfilter en interieurfilter
Laat bij het olie verversen tevens het
oliefilter vervangen.
Raadpleeg het onderhoudsschema
van de fabrikant voor het
vervangingsinterval van dit
onderdeel.
Oliefilter
Als de omgeving (veel stof...) en het gebruik
(veel stadsverkeer...) daartoe aanleiding
geven, moeten de filters twee keer zo vaak
worden vervangen
.
Een verstopt interieur filter kan de prestaties
van de airconditioning verstoren en
onaangename geuren veroorzaken.
Handgeschakelde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor de periodieke
onderhoudscontrole.
Elektronisch gestuurde versnellingsbak
De versnellingsbak is onderhoudsvrij
(olie verversen niet noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Automatische transmissie
De automatische transmissie is
onderhoudsvrij (olie verversen niet
noodzakelijk).
Raadpleeg het onderhoudsschema
van de fabrikant voor het interval van
de niveaucontrole.
Onderhoud
Page 256 of 418

DS5_nl_Chap09_verifications_ed01-2015

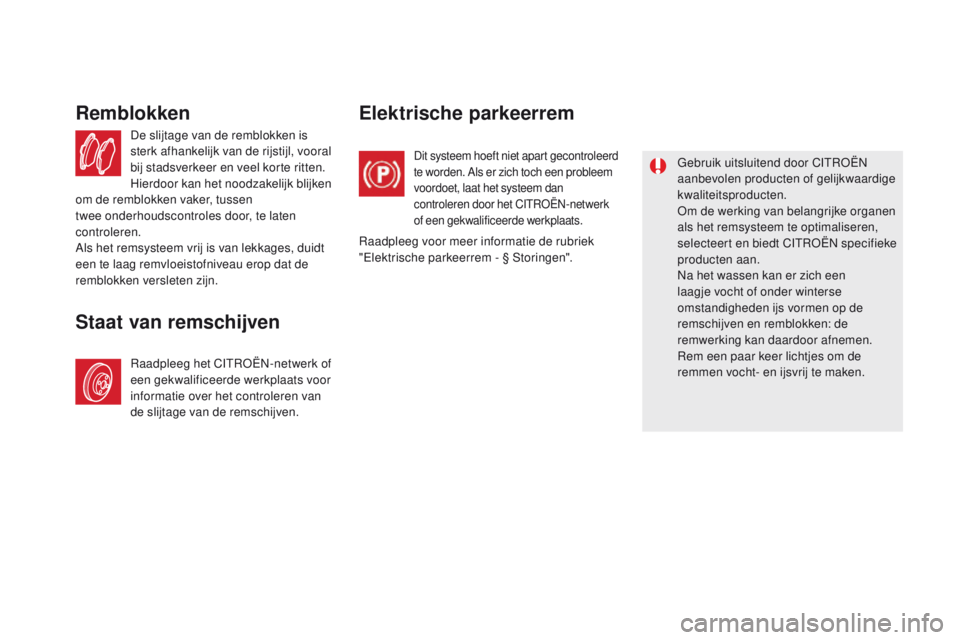

De slijtage van de remblokken is
sterk afhankelijk van de rijstijl, vooral
bij stadsverkeer en veel korte ritten.
Hierdoor kan het noodzakelijk blijken
om de remblokken vaker, tussen
twee onderhoudscontroles door, te laten
controleren.
Als het remsysteem vrij is van lekkages, duidt
een te laag remvloeistofniveau erop dat de
remblokken versleten zijn.
Remblokken
Raadpleeg het CITROËN-netwerk of
een gekwalificeerde werkplaats voor
informatie over het controleren van
de slijtage van de remschijven.
Staat van remschijven Elektrische parkeerrem
Dit systeem hoeft niet apart gecontroleerd
te worden. Als er zich toch een probleem
voordoet, laat het systeem dan
controleren door het CITROËN-netwerk
of een gekwalificeerde werkplaats.Gebruik uitsluitend door CITROËN
aanbevolen producten of gelijkwaardige
kwaliteitsproducten.
Om de werking van belangrijke organen
als het remsysteem te optimaliseren,
selecteert en biedt CITROËN specifieke
producten aan.
Na het wassen kan er zich een
laagje vocht of onder winterse
omstandigheden ijs vormen op de
remschijven en remblokken: de
remwerking kan daardoor afnemen.
Rem een paar keer lichtjes om de
remmen vocht- en ijsvrij te maken.
Raadpleeg voor meer informatie de rubriek
"Elektrische parkeerrem - § Storingen".
Page 257 of 418

255
DS5_nl_Chap09_verifications_ed01-2015
Additief AdBlue® en SCR-systeem
voor BlueHDi-dieselmotoren
Om het milieu zo min mogelijk te belasten en
om aan de nieuwe Euro 6 -norm te voldoen,
heeft CITROËN ervoor gekozen zijn auto's
met dieselmotor te voorzien van een systeem
waarbij het roetfilter (FAP) wordt gecombineerd
met een SCR-systeem (Selective Catalytic
Reduction) voor de behandeling van de
uitlaatgassen zonder dat de prestaties
veranderen of het brandstofverbruik toeneemt.
SCR-systeem
Met behulp van het additief AdBlue®, dat ureum bevat,
zet een katalysator tot 85% van de stikstofoxides
(NOx) om in stikstof en water, stoffen die onschadelijk
zijn voor de gezondheid en het milieu.
Het additief AdBlue® bevindt zich in een
specifiek reservoir onder de bagageruimte,
aan de achterzijde van de auto. Het reservoir
heeft een inhoud van 17 liter, goed voor een
actieradius van ongeveer 20.000 km voordat
een waarschuwingssysteem u meldt dat u
met de resterende hoeveelheid additief nog
maximaal 2400 km kunt rijden.
Om ervoor te zorgen dat het SCR-systeem
goed blijft werken, wordt bij elke periodieke
onderhoudscontrole aan uw auto in het
CITROËN-netwerk of bij een gekwalificeerde
werkplaats het reservoir van het additief
AdBlue
® bijgevuld.
Als u ver wacht tussen twee periodieke
onderhoudscontroles meer dan 20.000 km te
rijden, raden wij u aan het reservoir tussentijds
te laten bijvullen door het CITROËN-netwerk of
een gekwalificeerde werkplaats. Als het AdBlue
®-reservoir leeg is, zorgt
een wettelijk verplicht systeem ervoor
dat de motor niet opnieuw kan worden
gestart.
Als het SCR-systeem niet goed werkt,
stoot uw auto te veel schadelijke
stoffen uit, waardoor hij niet meer aan
de Euro 6-emissienorm voldoet.

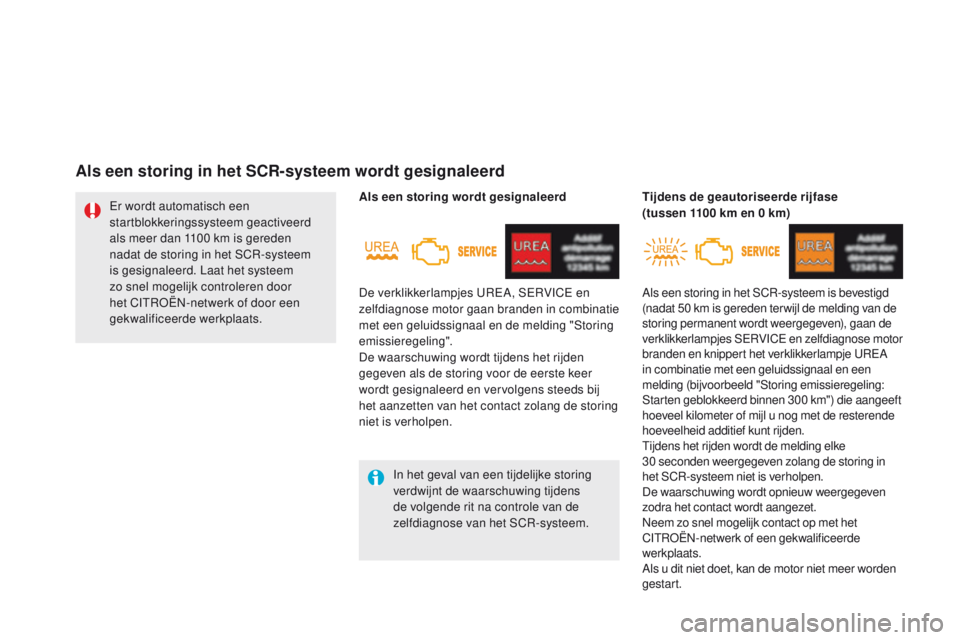

Neem bij een storing in het SCR-
systeem zo snel mogelijk contact op
met het CITROËN-netwerk of een
gekwalificeerde werkplaats: na
1100 km wordt een systeem
geactiveerd dat het opnieuw starten
van de motor blokkeert.
Onderhoud
Page 258 of 418

DS5_nl_Chap09_verifications_ed01-2015
Actieradius indicatoren
Zodra de reservevoorraad van het AdBlue®-
reservoir is aangesproken of een storing in het
SCR-systeem is gesignaleerd, verschijnt bij
het aanzetten van het contact een indicator die
aangeeft hoeveel kilometer u nog ongeveer
kunt rijden voordat het opnieuw starten van de
motor automatisch wordt geblokkeerd.
Als gelijktijdig een storing wordt gesignaleerd
en het AdBlue
®-niveau laag is, wordt de laagste
actieradius weergegeven.
Als de motor mogelijk niet opnieuw kan worden gestart door een te laag AdBlue®-niveau
Het wettelijk verplichte
startblokkeringssysteem wordt
automatisch geactiveerd zodra het
AdBlue
®-reservoir leeg is. Actieradius groter dan 2400 km
Als het contact wordt aangezet, wordt er niet
automatisch een melding over de actieradius
weergegeven op het instrumentenpaneel.
Druk op deze knop om de actieradius tijdelijk
weer te geven.
Bij een actieradius van meer dan 5000 km is de
waarde minder nauwkeurig.
Page 259 of 418

257
DS5_nl_Chap09_verifications_ed01-2015
Zodra het contact wordt aangezet, gaat het
verklikkerlampje UREA branden in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 1500 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
300
k
m weergegeven zolang er geen additief
is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue
® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen". Actieradius tussen 600 en 2400 km
Zodra het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en een melding
(bijvoorbeeld "Vul brandstofadditief bij: Starten
geblokkeerd binnen 600 km") die aangeeft
hoeveel kilometer of mijl u nog kunt rijden met
de resterende hoeveelheid additief.
Tijdens het rijden wordt de melding elke
30 seconden weergegeven zolang er geen
additief is bijgevuld.
Neem contact op met het CITROËN-netwerk of
een gekwalificeerde werkplaats om het additief
AdBlue® te laten bijvullen.
U kunt het bijvullen ook zelf uitvoeren.
Raadpleeg de rubriek "Bijvullen".
Als niet op tijd additief wordt bijgevuld, kan de
motor niet meer worden gestart. Actieradius tussen 0 en 600 km
Als het contact wordt aangezet, gaat het
verklikkerlampje SERVICE branden en knippert
het verklikkerlampje UREA in combinatie
met een geluidssignaal en de melding " Vul
brandstofadditief bij: Starten geblokkeerd".
Het AdBlue
®-reservoir is leeg: het wettelijk
verplichte startblokkeringssysteem voorkomt
dat de motor opnieuw wordt gestart.
Storing in verband met een te laag AdBlue® -niveau
Om de motor weer opnieuw te kunnen
starten, raden wij u aan contact op te
nemen met het CITROËN-netwerk of
een gekwalificeerde werkplaats om de
benodigde hoeveelheid additief te laten
bijvullen. Als u zelf additief bijvult, moet
het reservoir met minimaal 3,8 liter
AdBlue
® worden gevuld.
Raadpleeg de rubriek "Bijvullen".
Onderhoud
Page 260 of 418

DS5_nl_Chap09_verifications_ed01-2015
In het geval van een tijdelijke storing
verdwijnt de waarschuwing tijdens
de volgende rit na controle van de
zelfdiagnose van het SCR-systeem.
Er wordt automatisch een
startblokkeringssysteem geactiveerd
als meer dan 1100 km is gereden
nadat de storing in het SCR-systeem
is gesignaleerd. Laat het systeem
zo snel mogelijk controleren door
het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
De verklikkerlampjes UREA, SERVICE en
zelfdiagnose motor gaan branden in combinatie
met een geluidssignaal en de melding "Storing
emissieregeling".
De waarschuwing wordt tijdens het rijden
gegeven als de storing voor de eerste keer
wordt gesignaleerd en vervolgens steeds bij
het aanzetten van het contact zolang de storing
niet is verholpen. Als een storing wordt gesignaleerd
Als een storing in het SCR-systeem is bevestigd
(nadat 50 km is gereden ter wijl de melding van de
storing permanent wordt weergegeven), gaan de
verklikkerlampjes SERVICE en zelfdiagnose motor
branden en knippert het verklikkerlampje UREA
in combinatie met een geluidssignaal en een
melding (bijvoorbeeld "Storing emissieregeling:
Starten geblokkeerd binnen 300 km") die aangeeft
hoeveel kilometer of mijl u nog met de resterende
hoeveelheid additief kunt rijden.
Tijdens het rijden wordt de melding elke
30 seconden weergegeven zolang de storing in
het SCR-systeem niet is verholpen.
De waarschuwing wordt opnieuw weergegeven
zodra het contact wordt aangezet.
Neem zo snel mogelijk contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.
Als u dit niet doet, kan de motor niet meer worden
gestart. Tijdens de geautoriseerde rijfase
(tussen 1100 km en 0 km)
Als een storing in het SCR-systeem wordt gesignaleerd
