CITROEN DS5 HYBRID 2015 InstruktionsbØger (in Danish)

249
DS5_da_Chap09_verifications_ed01-2015
Servovæskestand
Væskestanden skal ligge tæt på
mærket "MA XI". Skru proppen af,
når motoren er kold for at kontrollere
standen. Den skal ligge tæt på mærket
"MA XI". Hvis det ikke er tilfældet,
skal bremseklodserne kontrolleres.
Bremsevæskestand
Skift af bremsevæske
Se bilfabrikantens serviceplan vedrørende
intervallet for denne arbejdsoperation.
Oliespecifikationer
Olien skal overholde fabrikantens anbefalinger.
Oliespecifikationer
Inden du fylder olie på bilen eller foretager
olieskift, skal du kontrollere, at olien passer
til motortypen og overholder fabrikantens
anbefalinger.
efterfyldning med motorolie
Se afsnittene "Benzinmotor" eller "Dieselmotor"
for at finde oliedækslets placering i
motorrummet.
F
S
kru dækslet af for at få adgang til
påfyldningsrøret.
F

H
æld olie på i små mængder for at undgå,
at det sprøjter på motorens komponenter
(risiko for brand).
F

V
ent nogle minutter, inden oliestanden
kontrolleres med den manuelle
oliemålepind.
F

E
fterfyld om nødvendigt.
F

E
fter kontrol af oliestanden skrues
oliedækslet omhyggeligt på, og målepinden
sættes på plads.
Efter påfyldning af olie gælder den kontrol,
som foretages ved tilsluttet tænding ud fra
oliestandsindikatoren på instrumentgruppen
30


minutter efter påfyldningen.
Olieskift
Se bilfabrikantens serviceplan vedrørende
intervallet for denne arbejdsoperation. For at sikre motorernes ydeevne og
anti-forureningssystemet må der aldrig
anvendes additiver i motorolien.
Kontrol af væskestande

DS5_da_Chap09_verifications_ed01-2015
Kølervæskestand
Væskestanden skal altid ligge tæt
på mærket "MA XI" og må ikke være
højere.
Væskens specifikationer
Væsken skal overholde fabrikantens
anbefalinger.Vent mindst en time, efter at motoren
er slukket, før der udføres arbejde på
kølekredsløbet, da det er under tryk.
For at undgå enhver risiko for skoldning
skal dækslet løsnes to omgange, så
trykket i kølekredsløbet kan falde. Når
trykket er faldet, tages dækslet af.
Efterfyld med kølervæske.
Når motoren er varm, reguleres kølervæskens
temperatur af motorventilatoren.
Motor ventilatoren kan gå i gang efter, at
motoren er standset. Vær opmærksom
på, at genstande og tøj kan blive fanget i
propellen.
Væskens egenskaber
For at sikre optimal rengøring og at væsken
ikke fryser til is, må denne væske ikke
efter fyldes eller udskiftes med vand.
Om vinteren anbefales det at anvende væske
indeholdende ætylalkohol eller metanol.
Væskeniveau for
rudevasker / lygtespuler
For at kontrollere niveauet eller efter fylde med
væske på biler med lygtespulere skal bilen
holde stille med motoren standset.
F

S
ørg for at motoren er helt standset, inden
motorhjelmen åbnes.
F

Å
bn sprinklerbeholderens dæksel. F

G
rib fat i og klem niveauføleren, så der ikke
kommer luft ind.
F
T
ag beholderens måler helt ud for at
aflæse niveauet.
F
F
oretag den nødvendige efterfyldning.
F
S
æt dækslet på beholderen, og luk
motorhjelmen.

251
DS5_da_Chap09_verifications_ed01-2015
Undgå længere tids kontakt med
spildolie på huden.
De fleste af disse væsker er
sundhedsfarlige og kan være stærkt
ætsende.
Hæld ikke spildolie, bremsevæske
eller kølervæske i kloakken eller ud på
jorden.
Fyld spildolien i hertil beregnede
beholdere på et aut. CITROËN-
værksted eller et andet kvalificeret
værksted.
Spildolie
efterfyldning
Efter fyldning med dette additiv bør altid og
hurtigst muligt foretages på et aut. CITROËN-
værksted eller et andet kvalificeret værksted.
Brændstofadditivniveau
(diesel med partikelfilter)
Minimumsniveauet for additiv
vises ved, at serviceindikatoren
tænder, der høres et lydsignal
og en meddelelse vises på
instrumentgruppens display.
Kontrol af væskestande

DS5_da_Chap09_verifications_ed01-2015

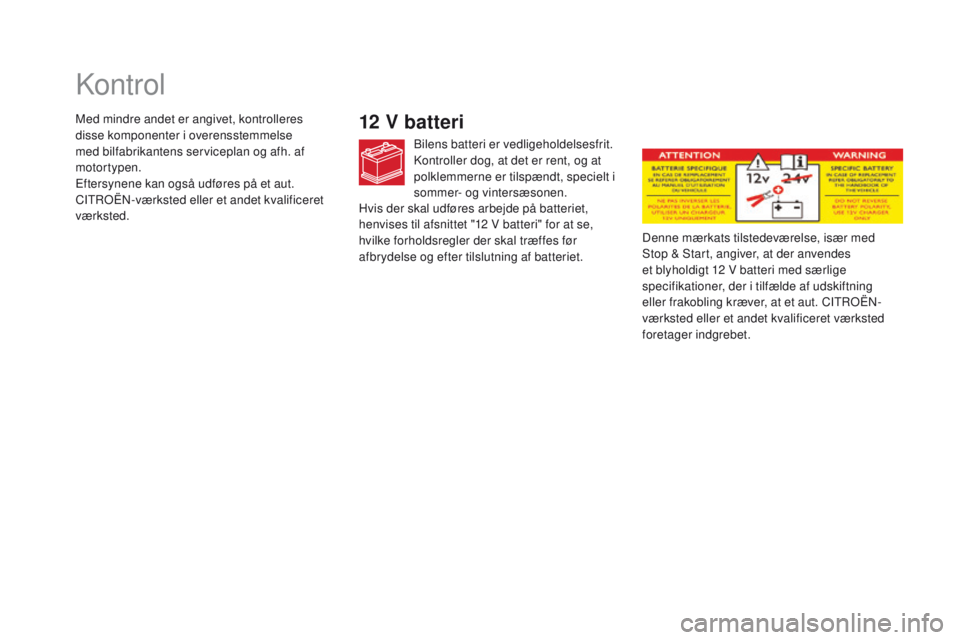

Kontrol
12 V batteri
Bilens batteri er vedligeholdelsesfrit.
Kontroller dog, at det er rent, og at
polklemmerne er tilspændt, specielt i
sommer- og vintersæsonen.Denne mærkats tilstedeværelse, især med
Stop & Start, angiver, at der anvendes
et blyholdigt 12
V batteri med særlige
specifikationer, der i tilfælde af udskiftning
eller frakobling kræver, at et aut. CITROËN-
værksted eller et andet kvalificeret værksted
foretager indgrebet.
Med mindre andet er angivet, kontrolleres
disse komponenter i overensstemmelse
med bilfabrikantens serviceplan og afh. af
motortypen.
Eftersynene kan også udføres på et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Hvis der skal udføres arbejde på batteriet,
henvises til afsnittet "12
V batteri" for at se,
hvilke forholdsregler der skal træffes før
afbrydelse og efter tilslutning af batteriet.

253
DS5_da_Chap09_verifications_ed01-2015
Par tikelfilter (Diesel)
Begyndende tilstopning af
partikelfilteret angives ved at
kontrollampen tænder midlertidigt,
efter fulgt af en besked på
multifunktionsdisplayet.
Regenerer filteret under kørslen, så
snart trafikforholdene tillader det, med
en hastighed på mindst 60
km/t, indtil
kontrollampen slukker.
Hvis kontrollampen bliver ved med at lyse,
er det tegn på, at der mangler additiv; se
afsnittet "Brændstofadditiv-niveau".
På en ny bil kan det forekomme, at
der lugter "brændt" efter de første
regenereringer af partikelfilteret, men
det er helt normalt.
Efter lang tids kørsel med lav
hastighed eller i tomgang, kan man
se vanddampe i udstødningsgassen
under acceleration. Dette har ingen
indvirkning på bilens køremåde eller
miljøet.
Se bilfabrikantens serviceplan
vedrørende udskiftningsintervallet for
disse komponenter.
Luftfilter og kabinefilter
Udskift oliefilteret, hver gang
motorolien skiftes.
Se bilfabrikantens serviceplan
vedrørende udskiftningsintervallet for
denne komponent.
Oliefilter
Afhængigt af omgivelserne (støvfyldt miljø)
og bilens anvendelse (bykørsel) skal filtrene
eventuelt udskiftes med kor tere inter val
.
Hvis kabinefilteret er tilsmudset, kan det
forringe klimaanlægssystemets funktionsevne
og medføre ubehagelig lugt.
Manuel gearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.
elektronisk styret manuel gearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.
Automatgearkasse
Gearkassen er vedligeholdelsesfri
(ingen olieskift).
Se bilfabrikantens serviceplan
vedrørende kontrolintervallet for
denne komponent.
Kontrol af væskestande

DS5_da_Chap09_verifications_ed01-2015

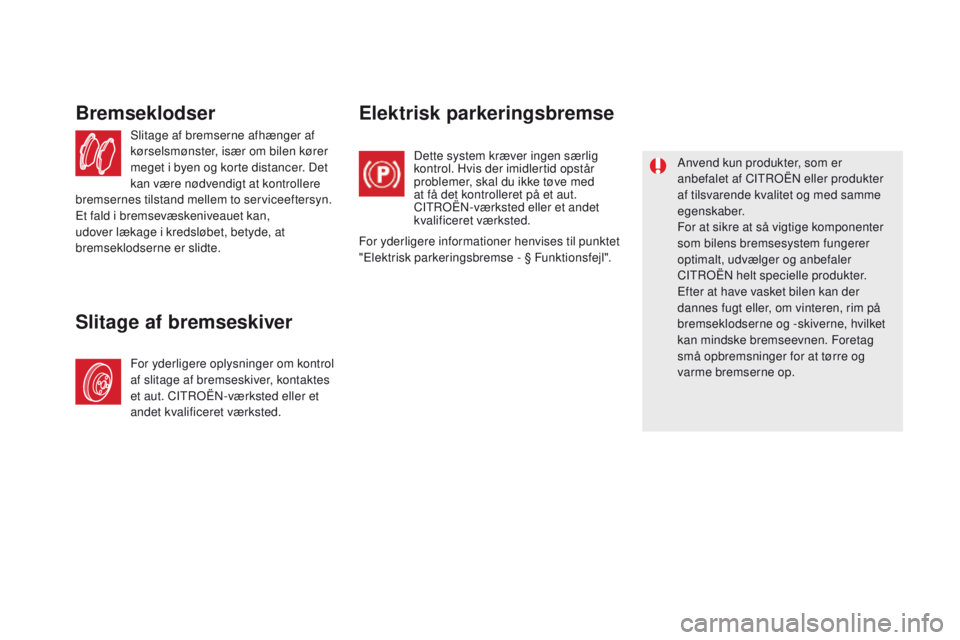

Slitage af bremserne afhænger af
kørselsmønster, især om bilen kører
meget i byen og korte distancer. Det
kan være nødvendigt at kontrollere
bremsernes tilstand mellem to serviceeftersyn.
Et fald i bremsevæskeniveauet kan,
udover lækage i kredsløbet, betyde, at
bremseklodserne er slidte.
Bremseklodser
For yderligere oplysninger om kontrol
af slitage af bremseskiver, kontaktes
et aut. CITROËN-værksted eller et
andet kvalificeret værksted.
Slitage af bremseskiver
el
ektrisk parkeringsbremse
Dette system kræver ingen særlig
kontrol. Hvis der imidlertid opstår
problemer, skal du ikke tøve med
at få det kontrolleret på et aut.
CITROËN-værksted eller et andet
kvalificeret værksted.
Anvend kun produkter, som er
anbefalet af CITROËN eller produkter
af tilsvarende kvalitet og med samme
egenskaber.
For at sikre at så vigtige komponenter
som bilens bremsesystem fungerer
optimalt, udvælger og anbefaler
CITROËN helt specielle produkter.
Efter at have vasket bilen kan der
dannes fugt eller, om vinteren, rim på
bremseklodserne og -skiverne, hvilket
kan mindske bremseevnen. Foretag
små opbremsninger for at tørre og
varme bremserne op.
For yderligere informationer henvises til punktet
"Elektrisk parkeringsbremse - § Funktionsfejl".

255
DS5_da_Chap09_verifications_ed01-2015

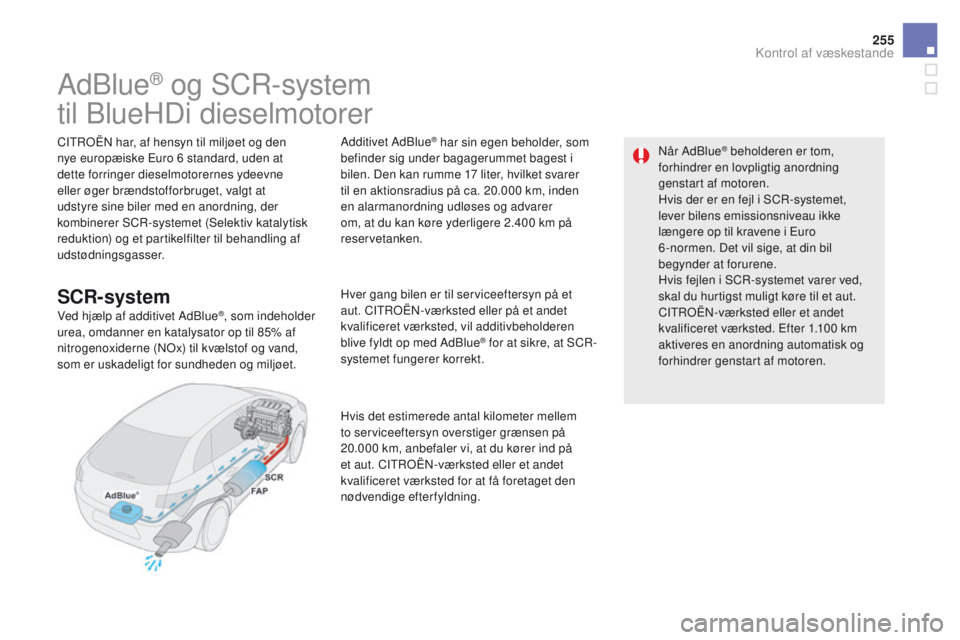

AdBlue® og SCR-system
til BlueHDi dieselmotorer
CITROËN har, af hensyn til miljøet og den
nye europæiske Euro 6 standard, uden at
dette forringer dieselmotorernes ydeevne
eller øger brændstofforbruget, valgt at
udstyre sine biler med en anordning, der
kombinerer SCR-systemet (Selektiv katalytisk
reduktion) og et partikelfilter til behandling af
udstødningsgasser.
SCR-system
Ved hjælp af additivet AdBlue®, som indeholder
urea, omdanner en katalysator op til 85% af
nitrogenoxiderne (NOx) til kvælstof og vand,
som er uskadeligt for sundheden og miljøet. Additivet AdBlue
® har sin egen beholder, som
befinder sig under bagagerummet bagest i
bilen. Den kan rumme 17 liter, hvilket svarer
til en aktionsradius på ca. 20.000 km, inden
en alarmanordning udløses og advarer
om, at du kan køre yderligere 2.400 km på
reservetanken.
Hver gang bilen er til serviceeftersyn på et
aut. CITROËN-værksted eller på et andet
kvalificeret værksted, vil additivbeholderen
blive fyldt op med AdBlue
® for at sikre, at SCR-
systemet fungerer korrekt.
Hvis det estimerede antal kilometer mellem
to serviceeftersyn overstiger grænsen på
20.000

km, anbefaler vi, at du kører ind på
et aut. CITROËN-værksted eller et andet
kvalificeret værksted for at få foretaget den
nødvendige efterfyldning. Når AdBlue
® beholderen er tom,
forhindrer en lovpligtig anordning
genstart af motoren.

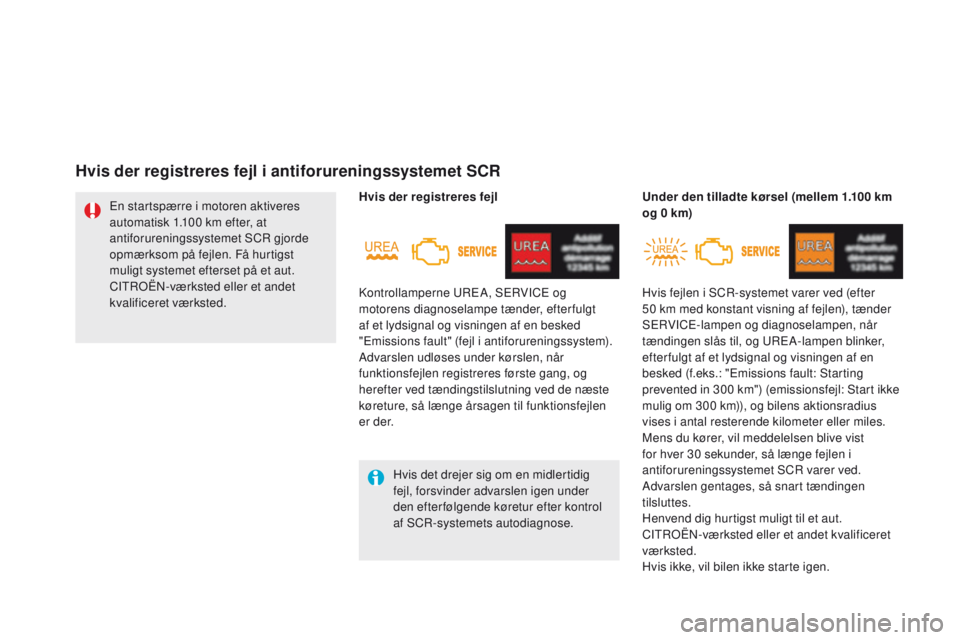

Hvis der er en fejl i SCR-systemet,
lever bilens emissionsniveau ikke
længere op til kravene i Euro
6 -normen. Det vil sige, at din bil
begynder at forurene.
Hvis fejlen i SCR-systemet varer ved,
skal du hurtigst muligt køre til et aut.
CITROËN-værksted eller et andet
kvalificeret værksted. Efter 1.100 km
aktiveres en anordning automatisk og
forhindrer genstart af motoren.
Kontrol af væskestande

DS5_da_Chap09_verifications_ed01-2015
Indikatorer for aktionsradius
Når systemet begynder at bruge af
AdBlue®-beholderens reserve eller efter
registrering af en fejlfunktion i SCR-systemet,
vil en indikator, når tændingen tilsluttes, give
dig en vurdering af, hvor mange kilometer bilen
kan køre, inden motorstart blokeres.
Hvis der opstår en fejl samtidig med, at
AdBlue
®-niveauet er lavt, vises minimum
aktionsradius.
Risiko for at motoren ikke vil genstarte pga. manglende AdBlue®
Motorens lovpligtige startspærre
aktiveres automatisk, når
AdBlue
®-beholderen er tom. Aktionsradius over 2 400 km
Ved tændingstilslutning vises ingen
oplysninger om aktionsradius automatisk i
instrumentgruppen.
Med et tryk på denne knap er det muligt
midlertidigt at vise bilens aktionsradius.
Over 5 000 km angives værdien ikke.

257
DS5_da_Chap09_verifications_ed01-2015
Når tændingen slås til, tænder kontrollampen
UREA, ledsaget af et lydsignal og en
meddelelse (f.eks.: "Top up emissions additive:
Starting prevented in 1.500 km" (påfyld additiv:
Start ikke mulig om 1.500 km)), og bilens
aktionsradius vises i antal resterende kilometer
eller miles.
Mens du kører, vil meddelelsen blive vist for
hver 300 km, så længe du ikke har fyldt additiv
på beholderen.
Henvend dig til et aut. CITROËN-værksted
eller et andet kvalificeret værksted for at få fyldt
additivbeholderen op med AdBlue
®.
Du kan også selv fylde tanken op.
Se afsnittet "Påfyldning". Aktionsradius på mellem 600 og 2.400 km
Når tændingen slås til, tænder kontrollampen
SERVICE, og kontrollampen UREA blinker,
ledsaget af et lydsignal og en meddelelse
(f.eks.: "Top up emissions additive: Starting
prevented in 600 km" (påfyld additiv: Start ikke
mulig om 600 km)) og bilens aktionsradius
vises i antal resterende kilometer eller miles.
Mens du kører, vil meddelelsen blive vist for
hver 30 sekunder, så længe du ikke har fyldt
additiv på beholderen.
Henvend dig til et aut. CITROËN-værksted
eller et andet kvalificeret værksted for at få fyldt
additivbeholderen op med AdBlue®.
Du kan også selv fylde beholderen op.
Se afsnittet "Påfyldning".
Hvis ikke, kan du ikke starte bilen igen. Aktionsradius på mellem 0 og 600 km
Når tændingen slås til, tænder kontrollampen
SERVICE, og kontrollampen UREA blinker,
ledsaget af et lydsignal og en meddelelse "Top
up emissions additive: Starting prevented"
(påfyld additiv: Start ikke mulig).
AdBlue
®-beholderen er tom: Den lovpligtige
startspærre forhindrer genstart af motoren.
Motoren ikke vil star te igen pga. manglende AdBlue®
For at starte bilen igen, anbefaler vi, at
du henvender dig til et aut. CITROËN-
værksted eller et andet kvalificeret
værksted for at få beholderen fyldt op,
om nødvendigt. Hvis du selv foretager
påfyldningen, er det meget vigtigt at
du mindst hælder 3,8 liter AdBlue
® i
beholderen.
Se afsnittet "Påfyldning".
Kontrol af væskestande

DS5_da_Chap09_verifications_ed01-2015
Hvis det drejer sig om en midlertidig
fejl, forsvinder advarslen igen under
den efter følgende køretur efter kontrol
af SCR-systemets autodiagnose.
En startspærre i motoren aktiveres
automatisk 1.100 km efter, at
antiforureningssystemet SCR gjorde
opmærksom på fejlen. Få hurtigst
muligt systemet efterset på et aut.
CITROËN-værksted eller et andet
kvalificeret værksted.
Kontrollamperne UREA, SERVICE og
motorens diagnoselampe tænder, efterfulgt
af et lydsignal og visningen af en besked
"Emissions fault" (fejl i antiforureningssystem).
Advarslen udløses under kørslen, når
funktionsfejlen registreres første gang, og
herefter ved tændingstilslutning ved de næste
køreture, så længe årsagen til funktionsfejlen
er der. Hvis der registreres fejl
Hvis fejlen i SCR-systemet varer ved (efter
50 km med konstant visning af fejlen), tænder
SERVICE-lampen og diagnoselampen, når
tændingen slås til, og UREA-lampen blinker,
efter fulgt af et lydsignal og visningen af en
besked (f.eks.: "Emissions fault: Starting
prevented in 300 km") (emissionsfejl: Start ikke
mulig om 300 km)), og bilens aktionsradius
vises i antal resterende kilometer eller miles.
Mens du kører, vil meddelelsen blive vist
for hver 30 sekunder, så længe fejlen i
antiforureningssystemet SCR varer ved.
Advarslen gentages, så snart tændingen
tilsluttes.
Henvend dig hurtigst muligt til et aut.
CITROËN-værksted eller et andet kvalificeret
værksted.
Hvis ikke, vil bilen ikke starte igen. Under den tilladte kørsel (mellem 1.100 km
og 0 km)
Hvis der registreres fejl i antiforureningssystemet SCR
