sensor CITROEN JUMPER DISPATCH 2017 InstruktionsbÖcker (in Swedish)

239
Jumpy _sv_Chap06_conduite_ed01-2016
Värdena sparas oavsett funktionsläge. F
t
ryck på knappen 6 för att välja ett nytt
läge för avstånd till framförvarande
fordon. 3 olika lägen finns (" Nära",
" Normalt ", "Långt avstånd ").
Ändring av avstånd till
framförvarande fordonOm avståndssensorn upptäcker en
framförvarande bil som kör betydligt
långsammare än den hastighet du
valt aktiveras inte systemet och
meddelandet "Activation not possible,
conditions unsuitable" (Förhållandena
tillåter inte att systemet aktiveras) visas,
tills säkerhetsförhållandena tillåter att
systemet aktiveras.
Det inställda avståndet till fordonet
framför sparas när tändningen slås
ifrån.
Överskrida den
programmerade hastigheten
Det räcker sedan att släppa upp
gaspedalen för att återgå till
marschfarten. Genom att trampa på gaspedalen
kan du tillfälligt överskrida den
programmerade hastigheten. Den anpassningsbara farthållaren kan
pausas
manuellt, genom en tryckning på reglaget, eller
automatiskt:
-
g
enom att trampa på broms- eller
kopplingspedalen,
-
a
v säkerhetsskäl om ESC-systemet skulle
lösa ut,
-
n
är en avståndsgräns uppnås mellan
bilarna (beräknas med hänsyn till den
relativa hastigheten mellan din bil och
den framförvarande bilen samt det valda
avståndet),
-
n
är avståndet mellan din bil och bilen
framför blir för litet,
- n är hastigheten hos bilen framför är för låg,
- n är hastigheten hos din bil blir för låg.
Paus
Om du oavsiktligt överskrider marschfarten,
exempelvis i en brant nedförsbacke, börjar
hastighetsvisningen i instrumenttavlan att
blinka som en varning.
6
K

240
Jumpy _sv_Chap06_conduite_ed01-2016
I nedanstående tabell hittar du de varningar och meddelanden som visas beroende på trafiksituationen.
Varningarna visas inte i turordning.
Trafiksituationer och tillhörande varningar
SymbolTillhörande meddelande Kommentarer
Ingen bil detekteras:
systemet fungerar som en vanlig farthållare.
En bil detekteras inom radarsensorns räckvidd:
systemet fungerar som en vanlig farthållare.
"SPEED ADJUSTED" ("FARTEN
JUSTERAS") Systemet upptäcker en bil som ligger för nära eller vars hastighet understiger den inställda
begärda hastigheten.
Systemet använder motorbromsen för att sänka hastigheten (inom gränsen på 30 km/
tim) och hålla samma hastighet som den framförvarande bilen, för att respektera det
programmerade avståndet.
När din bil saktar in automatiskt bakom en annan bil kan din verkliga hastighet vara högre
än den "justerade hastighet" som visas.
"SPEED ADJUSTED" När den justerade hastigheten når farthållarens regleringsgräns (inställd värde -
30 km/tim), blinkar det justerade värdet tillsammans med det önskade fartvärdet för att
indikera att funktionen håller på att avaktiveras automatiskt.
"Cruise control paused"
("Farthållaren tillfälligt urkopplad"). Om systemet överskrider gränsen för den hastighetsjustering som kan göras och föraren
inte reagerar (aktiverar blinkersen, byter fil, sänker farten) ställer sig systemet automatiskt
i pausläge.
Meddelandet om urkoppling åtföljs av en ljudsignal.
K

248
Jumpy _sv_Chap06_conduite_ed01-2016
Rengör stötfångaren fram genom att ta
bort snö, lera och annan smuts. Om en av sensorerna (kamera eller
radar) är skymd eller har reducerad sikt,
medan den andra sensorn fungerar
normalt, är systemet fortfarande
operationellt men med lägre prestanda.
Problemet signaleras inte med något
meddelande eller kontrollampa.
För att radarn alltid ska fungera
ordentligt är det viktigt att aldrig måla
stötfångaren med färg.
Rengör regelbundet vindrutan där
kameran sitter.
Låt inte snö samlas på motorhuven eller
på bilens tak eftersom det kan skymma
kameran.
Avåkningsvarnare
System som känner igen vägmarkeringar
mellan filer och som, med hjälp av en kamera,
varnar om bilen är på väg över till en annan fil
av misstag.
Varningen utlöses vid hastigheter över 60 km/h
om blinkersen inte är på och bilen är på väg
över i en annan fil.
Systemet fungerar optimalt på framför allt
motorvägar och motortrafikleder.
Detektering/varning
Du varnas genom att kontrollampan
blinkar i instrumentpanelen och en
ljudsignal hörs.
Du får ingen varning om blinkersen är
aktiverad och cirka 20 sekunder efter
att blinkersen stängts av.
Avåkningsvarnaren innebär inte, under
några omständigheter, att föraren kan
släppa på uppmärksamheten.
Föraren måste följa trafikreglerna och
ta en paus varannan timme.
K

254
Jumpy _sv_Chap06_conduite_ed01-2016
Funktionsfel
Rådfråga din CITROËN-verkstad eller en
annan kvalificerad verkstad.Systemet kan tillfälligt störas vid vissa
väderförhållanden (regn, hagel etc.).
Falska varningar kan till exempel
uppstå vid körning på våta vägbanor
eller vid passage från en torr till en våt
vägbana (t.ex. kan vattendimma i den
döda vinkeln tolkas som ett fordon).
Vid dåligt väder eller under vintern bör
du försäkra dig om att sensorerna inte
täcks av smuts, frost eller snö.
Se till att inte täcka över
varningsområdet på sidospegeln eller
detekteringsområdena på stötfångarna
fram och bak, med klisterlappar eller
andra föremål. De riskerar att störa
systemets funktion.
Beroende på fordonets utrustning:
Med pekskärm
Gå till menyn Körning
och aktivera/koppla ur
" Dödavinkeln-varnare ".
Kontrollampan/lamporna blinkar vid fel.
Varningslampan på den här knappen
blinkar och ett meddelande visas
tillsammans, med en ljudsignal.
Systemet minns sitt funktionsläge när
tändningen slås ifrån.
Systemet kopplas ur automatiskt om
bilen drar ett släp med en dragkrok som
godkänts av CITROËN.
Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från
sensorerna, annars riskerar de att
skadas.
eller
K

255
Jumpy _sv_Chap06_conduite_ed01-2016
Med hjälp av sensorer placerade i stötfångarna
ger den här funktionen information om
avståndet till olika hinder (till exempel
fotgängare, fordon, träd, vägbommar etc.) som
befinner sig inom avkänningsområdet.
Vissa typer av hinder (till exempel stolpar
och vägkoner) kan detekteras i början av
manövern men inte i slutet, om de befinner sig i
parkeringssensorernas döda vinklar.
Parkeringssensorer
Systemet aktiveras så fort du lägger i
backväxeln.
Aktiveringen bekräftas av en ljudsignal.
Systemet avaktiveras på nytt när du lägger ur
backväxeln.
Ljudsignal
Parkeringssensorer bak
Den kompletterar ljudsignalen med segment
på skärmen eller instrumentpanelen, som visas
allt närmare bilen. I positionen närmast hindret
visas symbolen för "fara".
Grafisk visning
Denna funktion innebär under inga
omständigheter att föraren kan vara
mindre uppmärksam.Avståndsindikeringen sker i form av
ljudsignaler, som hörs oftare ju närmare bilen
kommer hindret.
Hindret lokaliseras tack vare ljudsignalen som
hörs i högtalarna (höger eller vänster sida).
Då avståndet mellan bilen och hindret
är mindre än c:a trettio cm blir signalen
kontinuerlig.
6
K

256
Jumpy _sv_Chap06_conduite_ed01-2016

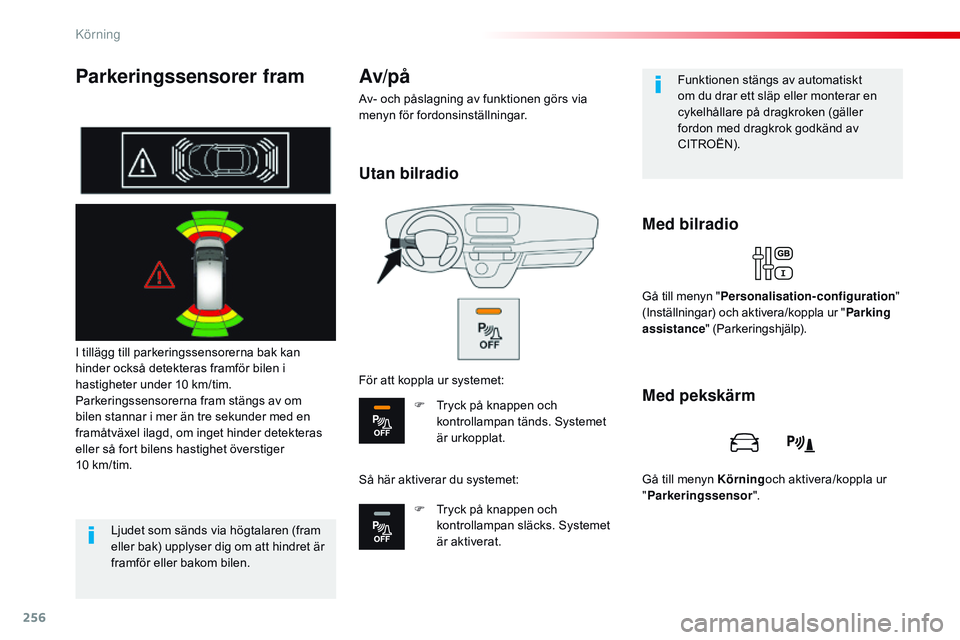

Parkeringssensorer fram
I tillägg till parkeringssensorerna bak kan
hinder också detekteras framför bilen i
hastigheter under 10 km/tim.
Parkeringssensorerna fram stängs av om
bilen stannar i mer än tre sekunder med en
framåtväxel ilagd, om inget hinder detekteras
eller så fort bilens hastighet överstiger
10 km/tim.
Med bilradio
Av/på
Av- och påslagning av funktionen görs via
menyn för fordonsinställningar.
Ljudet som sänds via högtalaren (fram
eller bak) upplyser dig om att hindret är
framför eller bakom bilen. Funktionen stängs av automatiskt
om du drar ett släp eller monterar en
cykelhållare på dragkroken (gäller
fordon med dragkrok godkänd av
CITROËN).
Gå till menyn " Personalisation-configuration "
(Inställningar) och aktivera/koppla ur " Parking
assistance " (Parkeringshjälp).
Med pekskärm
Gå till menyn Körning och aktivera/koppla ur
" Parkeringssensor ".
Utan bilradio
För att koppla ur systemet:
F
T
ryck på knappen och
kontrollampan tänds. Systemet
är urkopplat.
Så här aktiverar du systemet: F

T
ryck på knappen och
kontrollampan släcks. Systemet
är aktiverat.
K

257
Jumpy _sv_Chap06_conduite_ed01-2016
När du backar och ett fel uppstår kan följande
hända, beroende på bilens utrustning:
Kontakta en CITROËN-verkstad eller en annan
auktoriserad verkstad.Den här varningslampan tänds och
ett meddelande visas tillsammans
med en ljudsignal.
Varningslampan på den här knappen
blinkar och ett meddelande visas
tillsammans, med en ljudsignal.
I dåligt väder eller på vintern bör du
försäkra dig om att sensorerna inte är
täckta av lera, rimfrost eller snö. Då du
lägger i backväxeln informeras du av en
ljudsignal (långt pip) om att sensorerna
kan vara smutsiga.
Vissa ljudkällor (motorcykel,
lastbil, tryckluftsborr...) kan utlösa
parkeringssensorernas ljudsignaler. Högtryckstvätt
När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från
sensorerna, annars riskerar de att
skadas.
Funktionsfel
6
K

258
Jumpy _sv_Chap06_conduite_ed01-2016
Backkamera med visning i backspegeln
Backkameran aktiveras automatiskt när
backväxeln läggs i.
Funktionen kan kompletteras med
parkeringssensorerna.Öppning av baklucka eller bakdörr
(beroende på utrustning) kan störa
visningen.
Ta hänsyn till det utrymme som krävs
för öppning av en skåpdörr.
Det är normalt att bilden återges med
viss deformation.
Backkameran innebär inte att föraren
kan vara mindre uppmärksam. Kontrollera regelbundet att
kameralinserna är rena.
Rengör backkameran regelbundet med
en torr, mjuk trasa.
Bilden visas på den invändiga backspegeln.
Högtr yckstvätt (till exempel om bilen
är lerig)
När du tvättar bilen ska du hålla
munstycket minst 30 centimeter från
kameran, annars riskerar den att
skadas.
De blå linjerna representerar bilens bredd
(inklusive backspeglar).
Den röda linjen representerar ett avstånd
på 30 cm från stötfångaren bak och de små
blå linjerna visar ett avstånd på 1 meter (
A)
respektive 2 meter ( B).
K

259
Jumpy _sv_Chap06_conduite_ed01-2016
180-vy bakåt
Det här funktionen visar närområdet runt bilen
på skärmen med hjälp av kameror som är
placerade baktill på bilen. Backsensorerna
på den bakre och/eller främre stötfångaren
kompletterar informationen från vyn ovanifrån
som visas på den högra bilden.
Som komplement till vyn ovanifrån (höger
bild) finns flera olika alternativ för den vänstra
bilden:
-
S
tandardvy bakåt
-

1
80°-vy bakåt
-

å
terskapad inzoomad vy bakåt
Så återskapas en bild
Systemet visar både en bild från någon av
de valda vyerna (till vänster) liksom en bild
ovanifrån av området bakom bilen.
AUTO -läget är aktiverat som standard.
I det här läget väljer systemet den bästa
bilden (standard eller zoom) beroende
på den information som kommer från
parkeringssensorerna.
180°-vy är bara tillgängligt via menyerna. Bilden försvinner när hastigheten
överstiger 10 km/h.
Funktionen stängs av automatiskt
sju sekunder efter att backväxeln
inte längre är i, eller om en dörr eller
bakluckan öppnas. Funktionen är en hjälp till föraren som
underlättar sikten och innebär inte att
du kan vara mindre uppmärksam.
Bilderna från kamerorna kan vara
deformerade på grund av yttre orsaker
(väderförhållanden, körstil...).
Om solen lyser kan det finnas skuggor
och om ljusförhållandena inte är
tillräckliga kan bilden förmörkas och få
mindre kontrast.
Den bakre kameran spelar in omgivningen runt
fordonet under manövern. En bild ovanifrån av
området bakom bilen återskapas (visas mellan
blå ramar) i realtid medan du manövrerar bilen.
Bilden gör det enklare att manövrera bilen rätt
när du parkerar och att se samtliga hinder i
närheten.
Den återskapade bilden raderas automatiskt
om bilen står stilla för länge.
6
K

260
Jumpy _sv_Chap06_conduite_ed01-2016
Standardvy"180°-v y"
Inzoomad vy (återskapad)
Kameran lagrar information genom hela
manövern för att skapa en bild ovanifrån av
området bakom fordonet som tar hänsyn till alla
hinder runtomkring.
Vyn är tillgänglig i AUTO -läge eller genom att
du väljer den i menyn för ändring av vy.
180°-vyn låter dig backa ut från en
parkeringsplats samtidigt som du förvarnas om
ett fordon, en fotgängare eller cyklist närmar
sig bakom bilen.
Vyn rekommenderas inte för att genomföra
hela backningsmanövern.
Den är sammansatt på följande sätt:
Området bakom fordonet visas på skärmen.
De längsgående blå linjerna representerar
bilens bredd (inklusive backspeglar) och deras
riktning beror på rattens läge.
Den röda linjen representerar ett avstånd på
30

cm från stötfångaren bak och de tvärgående
blå linjerna visar ett avstånd på 1 meter
respektive 2 meter.
Vyer bakåt
Kameran, som sitter på bakluckan eller
bakdörren, aktiveras när backväxeln läggs i.
Parkeringssensorerna bak kompletterar
den information du får om hur det ser ut
runt bilen.
Hindren kan se ut att var längre bort än
de verkligen är.
Det är viktigt att samtidigt använda
sidospeglarna under hela manövern.
K
