CITROEN JUMPER DISPATCH 2021 Kezelési útmutató (in Hungarian)

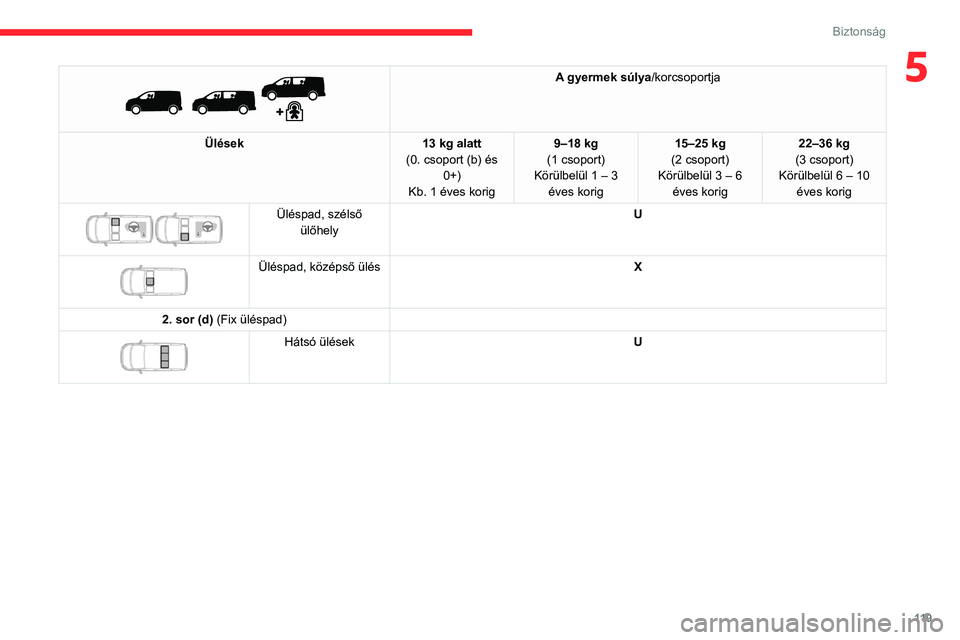

11 9
Biztonság
5

A gyermek súlya/korcsoportja
Ülések 13 kg alatt
(0. csoport (b) és 0+)
Kb. 1 éves korig 9–18 kg
(1 csoport)
Körülbelül 1 – 3 éves korig 15–25 kg
(2 csoport)
Körülbelül 3 – 6 éves korig 22–36 kg
(3 csoport)
Körülbelül 6 – 10 éves korig


Üléspad, szélső ülőhely U


Üléspad, középső ülés
X
2. sor (d) (Fix üléspad)


Hátsó ülések U

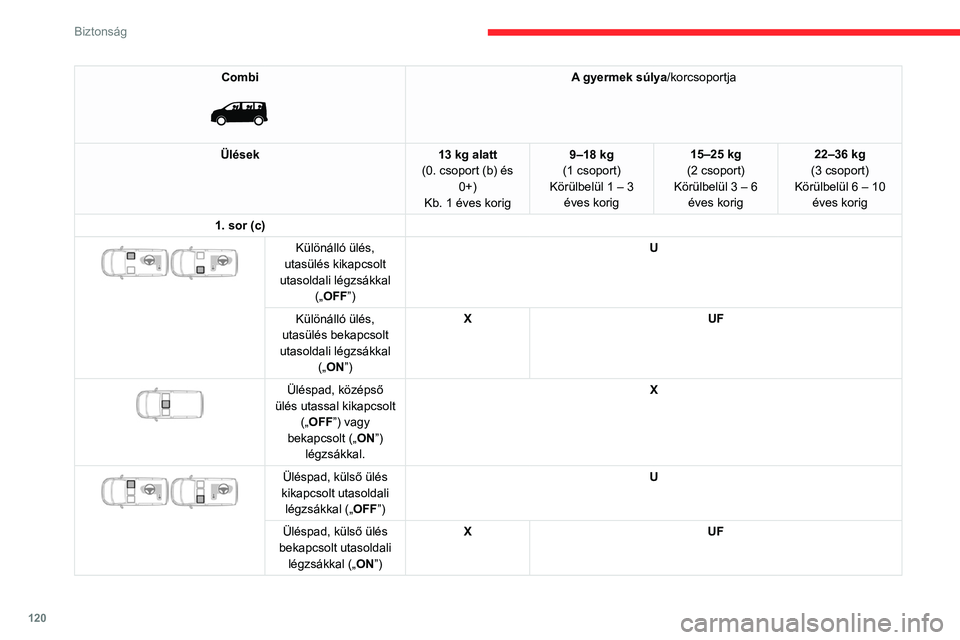

120
Biztonság
Combi

A gyermek súlya/korcsoportja
Ülések 13 kg alatt
(0. csoport (b) és 0+)
Kb. 1 éves korig 9–18 kg
(1 csoport)
Körülbelül 1 – 3 éves korig 15–25 kg
(2 csoport)
Körülbelül 3 – 6 éves korig 22–36 kg
(3 csoport)
Körülbelül 6 – 10 éves korig
1. sor (c)


Különálló ülés,
utasülés kikapcsolt
utasoldali légzsákkal („OFF”) U
Különálló ülés,
utasülés bekapcsolt
utasoldali légzsákkal („ON”) X
UF


Üléspad, középső
ülés utassal kikapcsolt („OFF”) vagy
bekapcsolt („ ON”)
légzsákkal. X


Üléspad, külső ülés
kikapcsolt utasoldali légzsákkal („ OFF”) U
Üléspad, külső ülés
bekapcsolt utasoldali légzsákkal („ ON”) X
UF
Combi

A gyermek súlya/korcsoportja
Ülések 13 kg alatt
(0. csoport (b) és 0+)
Kb. 1 éves korig 9–18 kg
(1 csoport)
Körülbelül 1 – 3 éves korig 15–25 kg
(2 csoport)
Körülbelül 3 – 6 éves korig 22–36 kg
(3 csoport)
Körülbelül 6 – 10 éves korig
2. és 3. sor


Hátsó ülések U

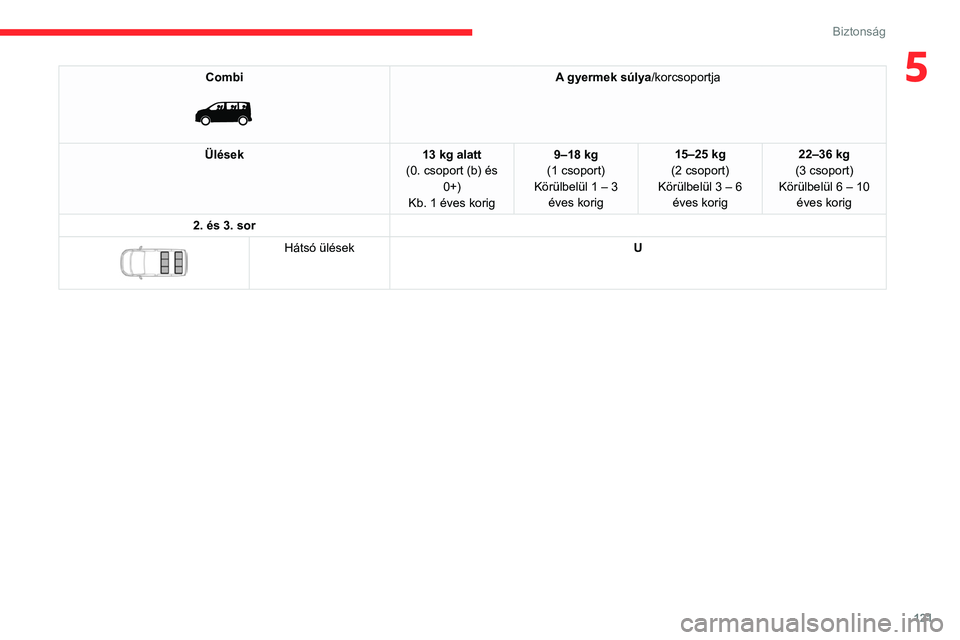

121
Biztonság
5Combi

A gyermek súlya/korcsoportja
Ülések 13 kg alatt
(0. csoport (b) és 0+)
Kb. 1 éves korig 9–18 kg
(1 csoport)
Körülbelül 1 – 3 éves korig 15–25 kg
(2 csoport)
Körülbelül 3 – 6 éves korig 22–36 kg
(3 csoport)
Körülbelül 6 – 10 éves korig
2. és 3. sor


Hátsó ülések U

122
Biztonság

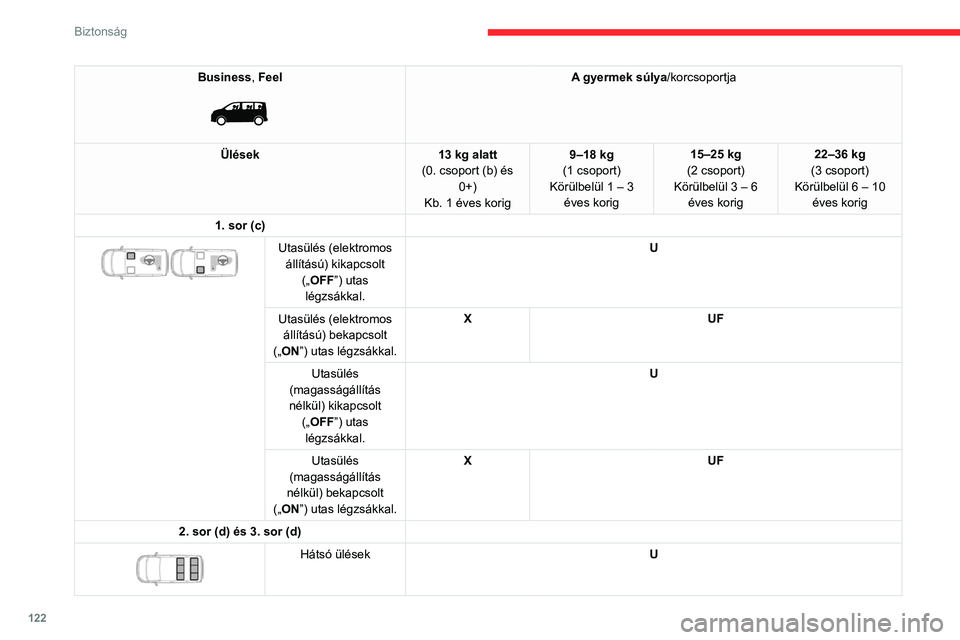

Business, Feel

A gyermek súlya/korcsoportja
Ülések 13 kg alatt
(0. csoport (b) és 0+)
Kb. 1 éves korig 9–18 kg
(1 csoport)
Körülbelül 1 – 3 éves korig 15–25 kg
(2 csoport)
Körülbelül 3 – 6 éves korig 22–36 kg
(3 csoport)
Körülbelül 6 – 10 éves korig
1. sor (c)


Utasülés (elektromos állítású) kikapcsolt („OFF”) utas légzsákkal. U
Utasülés (elektromos állítású) bekapcsolt
(„ON”) utas légzsákkal. X
UF
Utasülés
(magasságállítás
nélkül) kikapcsolt („OFF”) utas légzsákkal. U
Utasülés
(magasságállítás
nélkül) bekapcsolt
(„ON”) utas légzsákkal. X
UF
2. sor (d) és 3. sor (d)


Hátsó ülések U

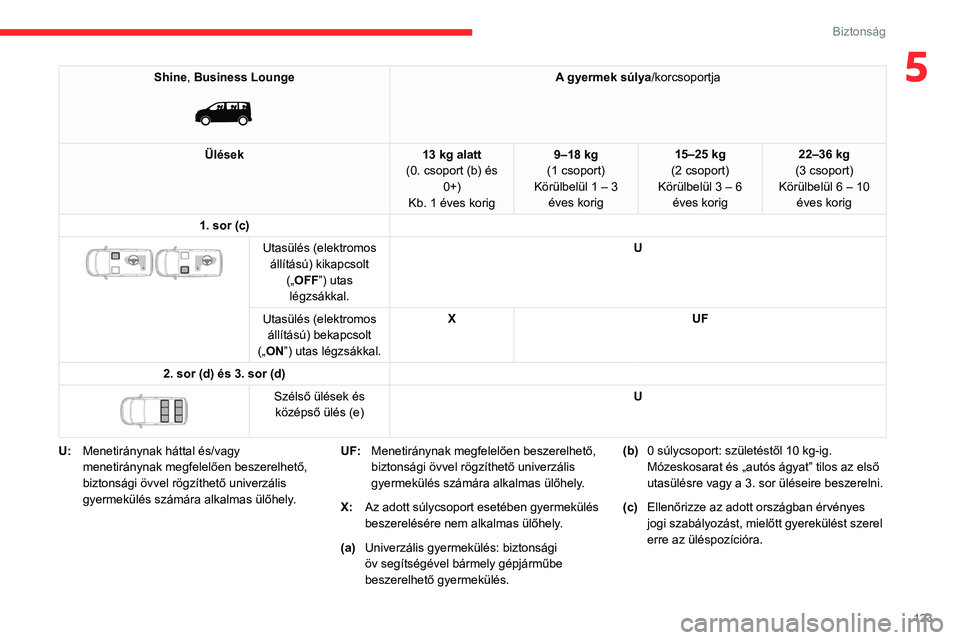

123
Biztonság
5Shine, Business Lounge

A gyermek súlya/korcsoportja
Ülések 13 kg alatt
(0. csoport (b) és 0+)
Kb. 1 éves korig 9–18 kg
(1 csoport)
Körülbelül 1 – 3 éves korig 15–25 kg
(2 csoport)
Körülbelül 3 – 6 éves korig 22–36 kg
(3 csoport)
Körülbelül 6 – 10 éves korig
1. sor (c)


Utasülés (elektromos állítású) kikapcsolt („OFF”) utas légzsákkal. U
Utasülés (elektromos állítású) bekapcsolt
(„ON”) utas légzsákkal. X
UF
2. sor (d) és 3. sor (d)


Szélső ülések és középső ülés (e) U
U: Menetiránynak háttal és/vagy
menetiránynak megfelelően beszerelhető,
biztonsági övvel rögzíthető univerzális
gyermekülés számára alkalmas ülőhely. UF:
Menetiránynak megfelelően beszerelhető,
biztonsági övvel rögzíthető univerzális
gyermekülés számára alkalmas ülőhely.
X: Az adott súlycsoport esetében gyermekülés
beszerelésére nem alkalmas ülőhely.
(a) Univerzális gyermekülés: biztonsági
öv segítségével bármely gépjárműbe
beszerelhető gyermekülés. (b)
0 súlycsoport: születéstől 10 kg-ig.
Mózeskosarat és „autós ágyat” tilos az első
utasülésre vagy a 3. sor üléseire beszerelni.
(c) Ellenőrizze az adott országban érvényes
jogi szabályozást, mielőtt gyerekülést szerel
erre az üléspozícióra.

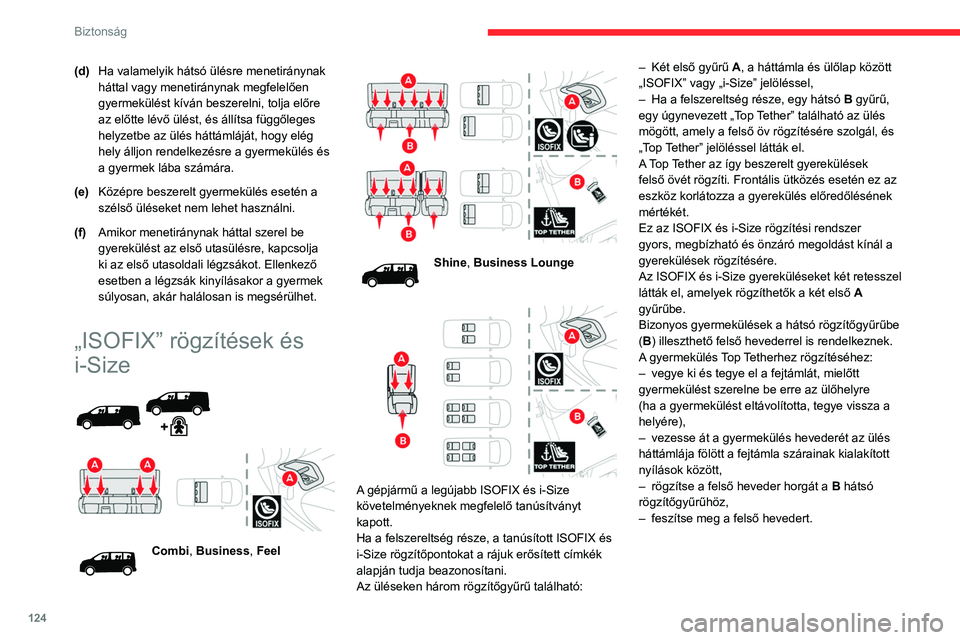

124
Biztonság
(d)Ha valamelyik hátsó ülésre menetiránynak
háttal vagy menetiránynak megfelelően
gyermekülést kíván beszerelni, tolja előre
az előtte lévő ülést, és állítsa függőleges
helyzetbe az ülés háttámláját, hogy elég
hely álljon rendelkezésre a gyermekülés és
a gyermek lába számára.
(e) Középre beszerelt gyermekülés esetén a
szélső üléseket nem lehet használni.
(f) Amikor menetiránynak háttal szerel be
gyerekülést az első utasülésre, kapcsolja
ki az első utasoldali légzsákot. Ellenkező
esetben a légzsák kinyílásakor a gyermek
súlyosan, akár halálosan is megsérülhet.
„ISOFIX” rögzítések és
i-Size




Combi, Business, Feel


Shine, Business Lounge


A gépjármű a legújabb ISOFIX és i-Size
követelményeknek megfelelő tanúsítványt
kapott.
Ha a felszereltség része, a tanúsított ISOFIX és
i-Size rögzítőpontokat a rájuk erősített címkék
alapján tudja beazonosítani.
Az üléseken három rögzítőgyűrű található: –

Két első gyűrű
A, a háttámla és ülőlap között
„ISOFIX” vagy „i-Size” jelöléssel,
–
Ha a felszereltség része, egy hátsó
B
gyűrű,
egy úgynevezett „Top Tether” található az ülés
mögött, amely a felső öv rögzítésére szolgál, és
„Top Tether” jelöléssel látták el.
A Top Tether az így beszerelt gyerekülések
felső övét rögzíti. Frontális ütközés esetén ez az
eszköz korlátozza a gyerekülés előredőlésének
mértékét.
Ez az ISOFIX és i-Size rögzítési rendszer
gyors, megbízható és önzáró megoldást kínál a
gyerekülések rögzítésére.
Az ISOFIX és i-Size gyereküléseket két retesszel
látták el, amelyek rögzíthetők a két első A
gyűrűbe.
Bizonyos gyermekülések a hátsó rögzítőgyűrűbe
(B) illeszthető felső hevederrel is rendelkeznek.
A gyermekülés Top Tetherhez rögzítéséhez:
–
vegye ki és tegye el a fejtámlát, mielőtt
gyermekülést szerelne be erre az ülőhelyre
(ha a gyermekülést eltávolította, tegye vissza a
helyére),
–

vezesse át a gyermekülés hevederét az ülés
háttámlája fölött a fejtámla szárainak kialakított
nyílások között,
–
rögzítse a felső heveder horgát a
B hátsó
rögzítőgyűrűhöz,
–

feszítse meg a felső hevedert.
A gyerekülések nem megfelelő beszerelése veszélyezteti a gyermekek
biztonságát egy baleset esetén.
A gyermeküléshez kapott szerelési útmutató
előírásait szigorúan tartsa be.
Az ISOFIX gyerekülések beszerelésének lehetőségeiről az áttekintő táblázatból
tájékozódhat.
Ajánlott ISOFIX gyermekülések
Az ülés be- és kiszerelésével
kapcsolatban olvassa el a gyermekülés
gyártójának utasításait is.
„RÖMER Baby-Safe Plus gyermekülés + ISOFIX aljzat”
(méretosztály: E)
0+ csoport: születéstől 13 kg-ig

125
Biztonság

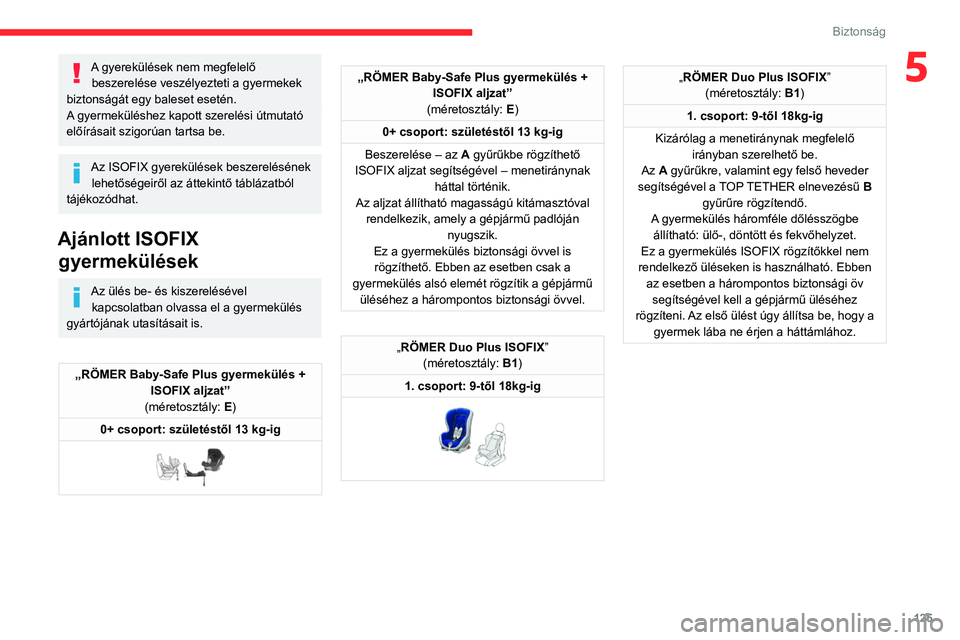

5A gyerekülések nem megfelelő beszerelése veszélyezteti a gyermekek
biztonságát egy baleset esetén.
A gyermeküléshez kapott szerelési útmutató
előírásait szigorúan tartsa be.
Az ISOFIX gyerekülések beszerelésének lehetőségeiről az áttekintő táblázatból
tájékozódhat.
Ajánlott ISOFIX gyermekülések
Az ülés be- és kiszerelésével
kapcsolatban olvassa el a gyermekülés
gyártójának utasításait is.
„RÖMER Baby-Safe Plus gyermekülés + ISOFIX aljzat”
(méretosztály: E)
0+ csoport: születéstől 13 kg-ig


„RÖMER Baby-Safe Plus gyermekülés + ISOFIX aljzat”
(méretosztály: E)
0+ csoport: születéstől 13 kg-ig
Beszerelése – az A gyűrűkbe rögzíthető
ISOFIX aljzat segítségével – menetiránynak háttal történik.
Az aljzat állítható magasságú kitámasztóval rendelkezik, amely a gépjármű padlóján nyugszik.
Ez a gyermekülés biztonsági övvel is rögzíthető. Ebben az esetben csak a
gyermekülés alsó elemét rögzítik a gépjármű üléséhez a hárompontos biztonsági övvel.
„RÖMER Duo Plus ISOFIX ”
(méretosztály: B1)
1. csoport: 9-től 18kg-ig


„RÖMER Duo Plus ISOFIX ”
(méretosztály: B1)
1. csoport: 9-től 18kg-ig
Kizárólag a menetiránynak megfelelő irányban szerelhető be.
Az A gyűrűkre, valamint egy felső heveder
segítségével a TOP TETHER elnevezésű B
gyűrűre rögzítendő.
A gyermekülés háromféle dőlésszögbe állítható: ülő-, döntött és fekvőhelyzet.
Ez a gyermekülés ISOFIX rögzítőkkel nem
rendelkező üléseken is használható. Ebben az esetben a hárompontos biztonsági öv segítségével kell a gépjármű üléséhez
rögzíteni. Az első ülést úgy állítsa be, hogy a gyermek lába ne érjen a háttámlához.

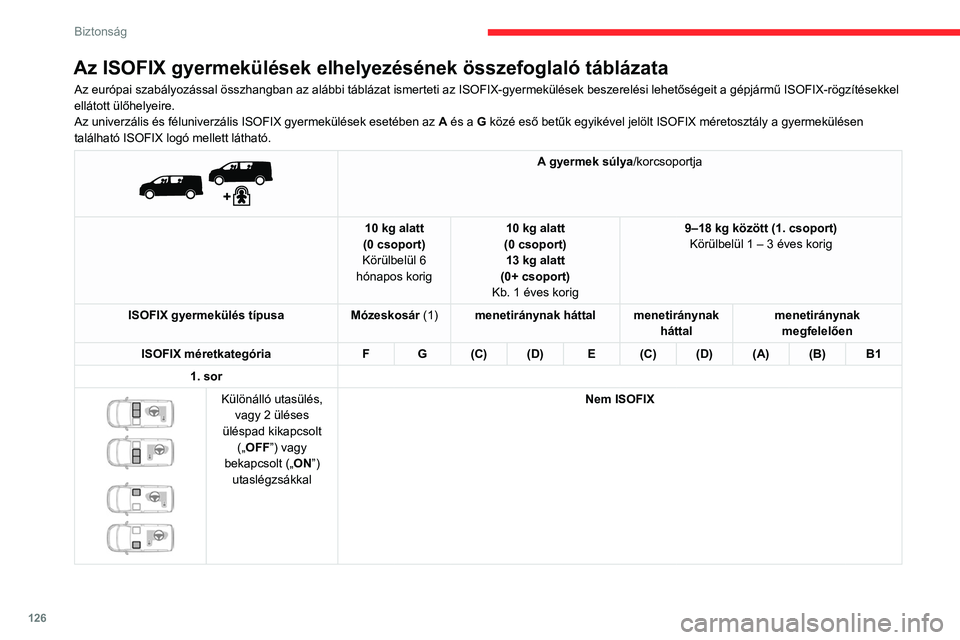

126
Biztonság
Az ISOFIX gyermekülések elhelyezésének összefoglaló táblázata
Az európai szabályozással összhangban az alábbi táblázat ismerteti az ISOFIX-gyermekülések beszerelési lehetőségeit a gépjármű ISOFIX-rögzítésekkel
ellátott ülőhelyeire.
Az univerzális és féluniverzális ISOFIX gyermekülések esetében az A és a G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen
található ISOFIX logó mellett látható.


A gyermek súlya/korcsoportja
10 kg alatt
(0 csoport)
Körülbelül 6
hónapos korig 10 kg alatt
(0 csoport) 13 kg alatt
(0+ csoport)
Kb. 1 éves korig 9–18 kg között (1. csoport)
Körülbelül 1 – 3 éves korig
ISOFIX gyermekülés típusa Mózeskosár (1)menetiránynak háttal menetiránynak
háttalmenetiránynak
megfelelően
ISOFIX méretkategória F G(C) (D) E(C) (D) (A) (B) B1
1. sor




Különálló utasülés, vagy 2 üléses
üléspad kikapcsolt („OFF”) vagy
bekapcsolt („ ON”)
utaslégzsákkal Nem ISOFIX


A gyermek súlya/korcsoportja
10 kg alatt
(0 csoport)
Körülbelül 6
hónapos korig 10 kg alatt
(0 csoport) 13 kg alatt
(0+ csoport)
Kb. 1 éves korig 9–18 kg között (1. csoport)
Körülbelül 1 – 3 éves korig
ISOFIX gyermekülés típusa Mózeskosár (1)menetiránynak háttal menetiránynak
háttalmenetiránynak
megfelelően
ISOFIX méretkategória F G(C) (D) E(C) (D) (A) (B) B1
2. sor, különálló üléssel az 1. sorban


Szélső ülőhelyek XIUF
Középső ülőhely Nem ISOFIX
2. sor, különálló üléssel az 1. sorban


Szélső ülőhelyek ILIL (6) ILIL (6)IL IUF
Középső ülőhely Nem ISOFIX

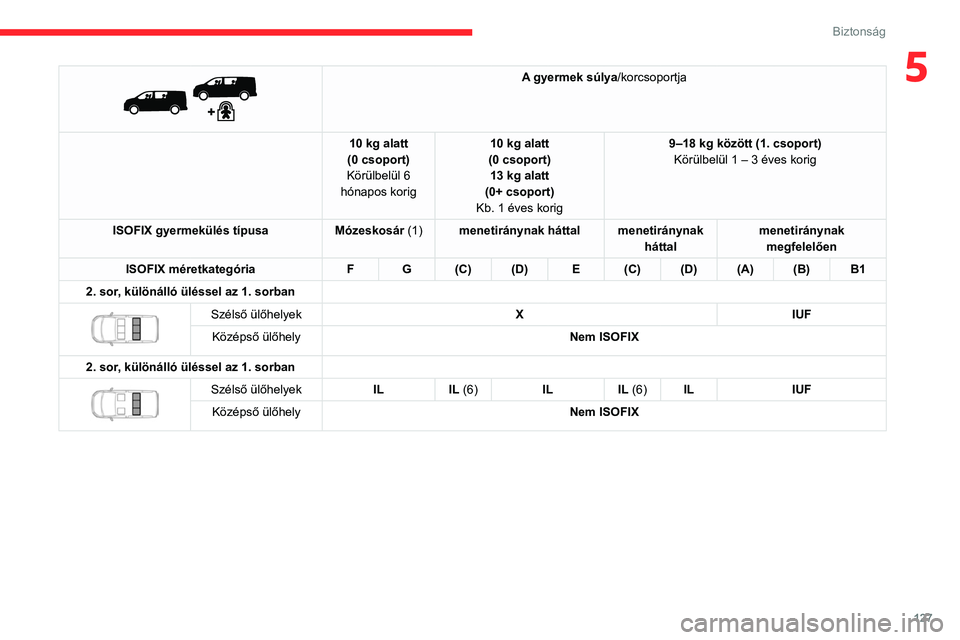

127
Biztonság
5

A gyermek súlya/korcsoportja
10 kg alatt
(0 csoport)
Körülbelül 6
hónapos korig 10 kg alatt
(0 csoport) 13 kg alatt
(0+ csoport)
Kb. 1 éves korig 9–18 kg között (1. csoport)
Körülbelül 1 – 3 éves korig
ISOFIX gyermekülés típusa Mózeskosár (1)menetiránynak háttal menetiránynak
háttalmenetiránynak
megfelelően
ISOFIX méretkategória F G(C) (D) E(C) (D) (A) (B) B1
2. sor, különálló üléssel az 1. sorban


Szélső ülőhelyek XIUF
Középső ülőhely Nem ISOFIX
2. sor, különálló üléssel az 1. sorban


Szélső ülőhelyek ILIL (6) ILIL (6)IL IUF
Középső ülőhely Nem ISOFIX

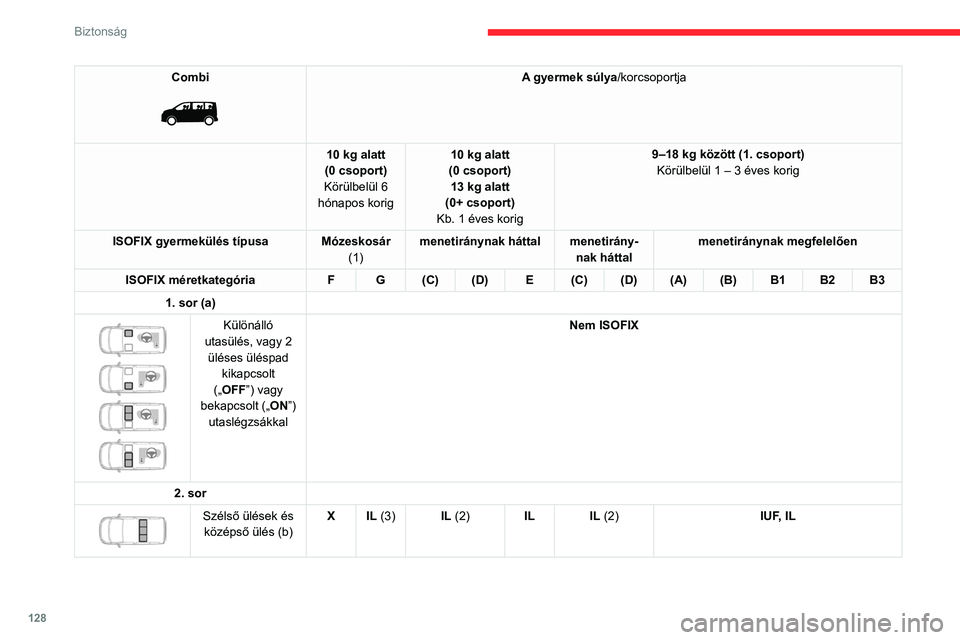

128
Biztonság
Combi

A gyermek súlya/korcsoportja
10 kg alatt
(0 csoport)
Körülbelül 6
hónapos korig 10 kg alatt
(0 csoport) 13 kg alatt
(0+ csoport)
Kb. 1 éves korig 9–18 kg között (1. csoport)
Körülbelül 1 – 3 éves korig
ISOFIX gyermekülés típusa Mózeskosár
(1) menetiránynak háttal menetirány-
nak háttalmenetiránynak megfelelően
ISOFIX méretkategória F G(C) (D) E(C) (D) (A) (B) B1 B2 B3
1. sor (a)


Különálló
utasülés, vagy 2 üléses üléspad kikapcsolt
(„OFF”) vagy
bekapcsolt („ ON”)
utaslégzsákkal Nem ISOFIX
2. sor


Szélső ülések és középső ülés (b) X
IL (3) IL (2) IL IL (2) IUF, IL
Combi

A gyermek súlya/korcsoportja
10 kg alatt
(0 csoport)
Körülbelül 6
hónapos korig 10 kg alatt
(0 csoport) 13 kg alatt
(0+ csoport)
Kb. 1 éves korig 9–18 kg között (1. csoport)
Körülbelül 1 – 3 éves korig
ISOFIX gyermekülés típusa Mózeskosár
(1) menetiránynak háttal menetirány-
nak háttalmenetiránynak megfelelően
ISOFIX méretkategória F G(C) (D) E(C) (D) (A) (B) B1 B2 B3
3. sor


Fix, egy darabból
álló ülőpad, külső
ülések és középső ülés (b) X
IUF, ILX


Ülés és fix hátsó
üléspad, külső
ülések és középső ülés (b) X
IUF, ILX
