Cockpit

VOORDAT
u GAAT RIJDE
N
2

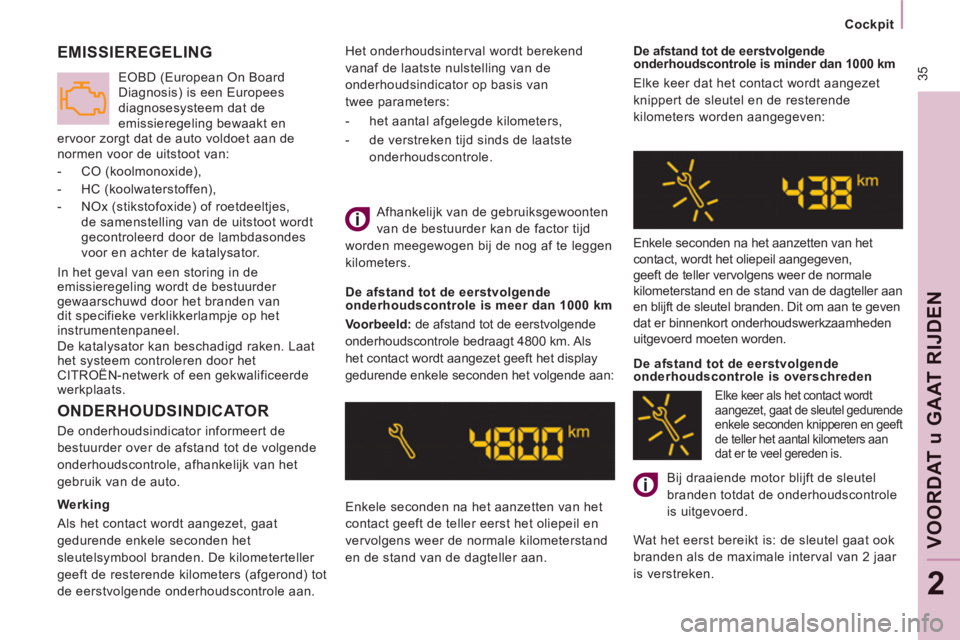

Het onderhoudsinterval wordt berekend
vanaf de laatste nulstelling van de
onderhoudsindicator op basis van
twee parameters:


- het aantal afgelegde kilometers,

- de verstreken tijd sinds de laatste
onderhoudscontrole.
Enkele seconden na het aanzetten van het
contact geeft de teller eerst het oliepeil en
vervolgens weer de normale kilometerstand
en de stand van de dagteller aan.
De afstand tot de eerstvolgende
onderhoudscontrole is minder dan 1000 km
Elke keer dat het contact wordt aangezet
knippert de sleutel en de resterende
kilometers worden aangegeven:
Enkele seconden na het aanzetten van het
contact, wordt het oliepeil aangegeven,
geeft de teller vervolgens weer de normale
kilometerstand en de stand van de dagteller aan
en blijft de sleutel branden. Dit om aan te geven
dat er binnenkort onderhoudswerkzaamheden
uitgevoerd moeten worden.

De afstand tot de eerstvolgende
onderhoudscontrole is overschreden
Bij draaiende motor blijft de sleutel
branden totdat de onderhoudscontrole
is uitgevoerd.
Wat het eerst bereikt is: de sleutel gaat ook
branden als de maximale interval van 2 jaar
is verstreken.
Afhankelijk van de gebruiksgewoonten
van de bestuurder kan de factor tijd
worden meegewogen bij de nog af te leggen
kilometers.

De afstand tot de eerstvolgende
onderhoudscontrole is meer dan 1000 km

Voorbeeld:
de afstand tot de eerstvolgende
onderhoudscontrole bedraagt 4800 km. Als
het contact wordt aangezet geeft het display
gedurende enkele seconden het volgende aan:
ONDERHOUDSINDICATOR

De onderhoudsindicator informeert de
bestuurder over de afstand tot de volgende
onderhoudscontrole, afhankelijk van het
gebruik van de auto.

EMISSIEREGELING
In het geval van een storing in de
emissieregeling wordt de bestuurder
gewaarschuwd door het branden van
dit specifieke verklikkerlampje op het
instrumentenpaneel.
De katalysator kan beschadigd raken. Laat
het systeem controleren door het
CITROËN-netwerk of een gekwalificeerde
werkplaats. EOBD (European On Board
Diagnosis) is een Europees
diagnosesysteem dat de
emissieregeling bewaakt en
ervoor zorgt dat de auto voldoet aan de
normen voor de uitstoot van:


- CO (koolmonoxide),

- HC (koolwaterstoffen),

- NOx (stikstofoxide) of roetdeeltjes,
de samenstelling van de uitstoot wordt
gecontroleerd door de lambdasondes
voor en achter de katalysator.

Elke keer als het contact wordt
aangezet, gaat de sleutel gedurende
enkele seconden knipperen en geeft
de teller het aantal kilometers aan
dat er te veel gereden is.

Werking
Als het contact wordt aangezet, gaat
gedurende enkele seconden het
sleutelsymbool branden. De kilometerteller
geeft de resterende kilometers (afgerond) tot
de eerstvolgende onderhoudscontrole aan.

Cockpit

Als u na deze handeling de accu wilt
loskoppelen, vergrendel dan de auto
en wacht minimaal vijf minuten. Het resetten
van de onderhoudsindicator zal anders niet
worden opgeslagen.


Op 0 zetten

Het CITROËN-netwerk of een
gekwalificeerde werkplaats zet
de onderhoudsindicator na elke
onderhoudscontrole weer op 0.
Als u zelf de onderhoudscontrole
van uw auto heeft uitgevoerd, kan de
onderhoudsindicator op de volgende wijze
op 0 gezet worden:


- zet het contact af,

- druk op de resetknop van de dagteller
en houd deze ingedrukt,

- zet het contact aan.
De kilometerteller begint terug te tellen.
Laat de knop los als de onderhoudsindicator
"=0"
aangeeft; de sleutel verdwijnt.


Motorolieniveaumeter

Bij het aanzetten van het contact wordt eerst
de onderhoudsindicator weergegeven en
vervolgens gedurende enkele seconden het
motorolieniveau.
Olieniveau correct

Te weinig olie
Als de aanduiding "OIL"
knippert in combinatie
met het verklikkerlampje
service, een
geluidssignaal en een melding op het display,
is het motorolieniveau te laag, waardoor
ernstige motorschade kan ontstaan.
Controleer het olieniveau met de peilstok.
Als blijkt dat het olieniveau te laag is, moet
olie worden bijgevuld.

Storing
motorolieniveaumeter
Als de aanduiding
"OIL--"
knippert, duidt
dit op een storing in
de motorolieniveaumeter. Raadpleeg het
CITROËN-netwerk of een gekwalificeerde
werkplaats
Een controle van het olieniveau is
alleen betrouwbaar als de auto op
een vlakke, horizontale ondergrond staat
en de motor minstens 30 minuten niet heeft
gedraaid.
Oliepeilstok

A
= maxi, het oliepeil mag nooit
boven dit niveau uitkomen. Een te
hoog oliepeil kan schade aan de
motor veroorzaken.
Raadpleeg in dat geval zo snel
mogelijk het CITROËN-netwerk of
een gekwalificeerde werkplaats.

B
= mini, als het oliepeil niet
boven dit niveau uitkomt, moet
het voor de motor van uw auto
voorgeschreven type motorolie
worden bijgevuld via de vuldop.



Nulstelling dagteller

Druk, terwijl het contact aan
is, de knop in tot de nullen
verschijnen.


Dimmer
dashboardverlichting
Druk, tijdens het branden
van de verlichting, op de
knop om de sterkte van de
dashboardverlichting te veranderen. Als de
verlichting de zwakste (of felste) stand heeft
bereikt, laat dan de knop los en druk deze
vervolgens opnieuw in om de verlichting
weer feller (of zwakker) te maken.
Laat de knop los zodra de gewenste
lichtsterkte is bereikt.

40


Versnellingsbakken en stuurwiel



Handbediende stand

Handmatig schakelen met de selectiehendel.


- Selecteer de stand M
van de
selectiehendel,

- beweeg de selectiehendel naar het
symbool + om op te schakelen,
van 1 t/m 6,

- beweeg de selectiehendel naar het
symbool - om terug te schakelen.
In de handbediende stand kan alleen
worden geschakeld als de snelheid van
de auto en het toerental van de motor
dit toestaan, anders wordt er tijdelijk
overgegaan op de automatische bediening.
Als de auto stopt of langzaam rijdt, kiest de
automatische transmissie automatisch de
stand 1. Er kan elk moment van de stand D
(automatische stand) naar de stand M
(handbediende stand) worden geschakeld.

Gebruiksvoorschrift

Zet de selectiehendel nooit in de stand N
als
de auto rijdt.
Zet de selectiehendel nooit in de stand P
of
R
als de auto niet volledig stilstaat.
Zet de selectiehendel nooit in een andere
stand om af te remmen op een glad wegdek.
In de volgende gevallen is er kans op grote
schade aan de versnellingsbak:


- als u het gaspedaal en het rempedaal
gelijktijdig intrapt,

- als u in geval van een lege accu de
selectiehendel vanuit de stand P
in een
andere stand probeert te zetten.
Als de motor stationair draait, het
rempedaal is losgelaten en de stand R
, D
of M
is geselecteerd, zet de auto zich al in
beweging, zelfs als het gaspedaal niet wordt
ingetrapt.

Laat daarom geen kinderen alleen in de
auto achter als de motor draait
.


Storing

Een storing wordt aangegeven door een
geluidssignaal, de melding "Storing
automatische transmissie"
op het display.
In dit geval werkt de versnellingsbak met
een noodprogramma (blokkering in de
3e versnelling). U kunt dan een hevige
schok waarnemen bij het selecteren van R
vanuit de stand P
, of R
vanuit de stand N
,
(zonder gevaar voor de versnellingsbak).
Rijd niet harder dan 100 km/h (afhankelijk
van de geldende snelheidslimiet).
Raadpleeg zo snel mogelijk het CITROËN-
netwerk of een gekwalificeerde werkplaats.

43


Stuurkolomschakelaars

ERGONOMIE en COMFOR
T
3

Mistlampen vóór (groen)
en mistachterlicht
(amberkleurig, draai
de ring 2 standen naar
voren).
Draai de ring twee standen naar
achteren om achtereenvolgens het
mistachterlicht en de mistlampen vóór te
doven.
Bij helder of regenachtig weer,
zowel overdag als ‘s nachts, is
het mistachterlicht verblindend voor
medeweggebruikers en daarom niet
toegestaan.
Vergeet niet de mistlampen uit te zetten
zodra het niet meer nodig is.
De automatische verlichting schakelt het
mistachterlicht uit, maar de mistlampen vóór
blijven branden. Verlichting overdag

Afhankelijk van het land van bestemming,
kan de auto zijn uitgerust met verlichting
overdag. Als de auto wordt gestart, wordt
het dimlicht ingeschakeld.
De verlichting van de cockpit
(instrumentenpaneel, display,
bedieningspaneel airconditioning, ...)
gaat niet branden, behalve wanneer de
automatische stand van de verlichting wordt
ingeschakeld of wanneer de verlichting
handmatig wordt ingeschakeld.
Mistlampen vóór/mistachterlicht

Deze worden ingeschakeld door de ring
B
naar voren te draaien en uitgeschakeld
door de ring naar achteren te draaien.
Het branden van de mistlampen wordt
aangegeven door een verklikkerlampje op
het instrumentenpaneel.
Deze branden in combinatie met parkeer- en
dimlicht.
Mistlampen vóór (groen, draai de
ring 1 stand naar voren). Dit verklikkerlampje gaat branden
op het instrumentenpaneel.

44


Stuurkolomschakelaars
Automatisch inschakelen van de verlichting

Inschakelen
Draai de ring in de stand AUTO
. Bij het
inschakelen van de functie verschijnt een
melding op het display.

Bij een storing in de lichtsensor
gaat de
verlichting branden en wordt het pictogram
service weergegeven in combinatie met
een geluidssignaal en een melding op het
display.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.

KOPLAMPVERSTELLING

Afhankelijk van de belading van de auto kan
het noodzakelijk zijn om de koplampen in
hoogte te verstellen.

0 - 1 of 2 personen voorin.

1 - 5 personen.

2 - 6 - 9 personen.

3 - Bestuurder + maximaal toegestane
belading. Dek de lichtsensor, die zich achter
de binnenspiegel op de voorruit
bevindt, niet af. Deze sensor dient voor de
regeling van de automatische verlichting en
ruitenwissers. Het parkeerlicht en
het dimlicht worden
automatisch ingeschakeld
als de lichtsterkte
van de omgeving
onvoldoende is en als de ruitenwissers
wissen. De verlichting wordt uitgeschakeld
als de lichtsterkte van de omgeving weer
voldoende is of het wissen is gestopt.
Deze functie is niet mogelijk in combinatie
met verlichting overdag.
Uitschakelen
Draai de ring naar voren of naar achteren.
Bij het uitschakelen van de functie verschijnt
een melding op het display.
De functie wordt tijdelijk uitgeschakeld als
de verlichting met de lichtschakelaar wordt
bediend.

Stand 0: basisinstelling. Bij mist of sneeuwval kan de
lichtsensor voldoende licht waarnemen,
waardoor de lichten niet automatisch zullen
worden ingeschakeld. Schakel indien nodig
het dimlicht handmatig in.

Stuurkolomschakelaars


Onderhoudsstand ruitenwissers
vóór
Als de ruitenwisserschakelaar binnen één
minuut nadat het contact is afgezet wordt
bediend, bewegen de ruitenwissers naar de
voorruitstijlen. Deze stand moet worden gebruikt voor ‘s
winters parkeren en het vervangen of reinigen
van de ruitenwisserbladen.
Zie in de rubriek 7 het gedeelte
“Ruitenwisserbladen vervangen”.
Zet het contact aan en bedien de
ruitenwisserschakelaar om de ruitenwissers
na de werkzaamheden weer in de ruststand
te zetten.

Zet het contact uit als de auto
gewassen wordt in een wasstraat, om
te voorkomen dat de automatische
ruitenwissers worden ingeschakeld.
Wacht 's winters met het inschakelen van
het automatisch wissen tot de voorruit
ontdooid is.


Ruitenwisser achter

Draai de ring tot de eerste stand.


Ruitensproeier achter

Draai de ring voorbij de eerste
stand, zodat de ruitensproeier
in werking treedt en vervolgens
de ruitenwisser enige tijd wordt
ingeschakeld.
Wacht 's winters, als de ruit met
sneeuw of ijs bedekt is, met het
inschakelen van de ruitenwisser achter.
Zet eerst de achterruitverwarming aan, wacht
tot de sneeuw of het ijs begint te smelten en
veeg de ruitenwisser achter schoon. Zet dan
pas de ruitenwisser achter aan.
Inschakelen
Duw de hendel omlaag. Bij het inschakelen
van de automatische ruitenwissers verschijnt
een melding op het display.
Als het contact meer dan 1 minuut afgezet
is geweest, moet de automatische werking
van de ruitenwissers opnieuw worden
geactiveerd door de schakelaar één keer
omlaag te bewegen.

Deactiveren/Uitschakelen
Zet de schakelaar in de stand I
, 1
of 2
. Als
de functie wordt uitgeschakeld, verschijnt er
een melding op het display.
In het geval van een storing in de werking
van de automatische ruitenwissers werken
de ruitenwissers in de intervalstand.
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats om het systeem
te laten controleren.

47


Stuurkolomschakelaars

ERGONOMIE en COMFOR
T
3

SNELHEIDSREGELAAR "CRUISE"

Deze voorziening werkt alleen bij snelheden
boven 40 km/h, vanaf de 4e versnelling. Functie geselecteerd,
weergave van
het symbool
"Snelheidsregelaar".
Functie uitgeschakeld,

OFF
(bijvoorbeeld bij
107 km/h).
Functie ingeschakeld,
(bijvoorbeeld bij
107 km/h).
Wagensnelheid hoger
dan ingestelde snelheid
(118 km/h),

de weergegeven
ingestelde snelheid
knippert.
Storing in de werking
van het systeem,

OFF
- de streepjes
knipperen. Op het controledisplay wordt aangegeven
of de functie is geselecteerd en wordt de
ingestelde snelheid weergegeven:
Voor het instellen van de gewenste
wagensnelheid.
Met dit systeem kan de bestuurder, bij
normaal doorstromend verkeer met een
constante zelf ingestelde snelheid rijden,
behalve op steile hellingen.

49


Stuurkolomschakelaars

ERGONOMIE en COMFOR
T
3
Uitschakelen van de functie



- Draai de knop in de stand 0
of zet het
contact af om het systeem volledig uit te
schakelen.

Gebruiksvoorschrift

Let bij het wijzigen van de ingestelde
snelheid door het ingedrukt houden van de
toets goed op omdat de snelheid zeer snel
kan worden verhoogd of verlaagd.
Gebruik de snelheidsregelaar niet op gladde
wegen of bij zeer druk verkeer.
Bij een steile afdaling kan de
snelheidsregelaar niet voorkomen dat de
ingestelde snelheid wordt overschreden.
Bij het gebruik van de snelheidsregelaar
moet de bestuurder te allen tijde de
snelheidslimiet in acht nemen, zijn aandacht
op het verkeer blijven vestigen en zijn
verantwoordelijkheid nemen.
Houd uw voeten bij de pedalen.
Om te voorkomen dat de werking van de
pedalen wordt gehinderd:


- controleer of de mat goed op zijn plaats
ligt en vast aan de bevestigingen op de
vloer,

- leg nooit meerdere matten boven op
elkaar.

Storing

De ingestelde snelheid wordt gewist en in
plaats daarvan verschijnen drie streepjes op
het display. Raadpleeg het CITROËN-netwerk
of een gekwalifi ceerde werkplaats om het
systeem te laten controleren. Met het gaspedaal:


- trap het gaspedaal in tot de gewenste
snelheid is bereikt,

- druk op de toets Set +
of Set -
.
Verlagen van de ingestelde snelheid:


- druk op de toets Set -
.
Druk de toets kort in om de snelheid met
1 km/h te verlagen.
Houd de toets ingedrukt om de snelheid in
stappen van 5 km/h te verlagen.
Ingestelde snelheid annuleren

Als bij stilstaande auto het contact wordt
afgezet, wordt de ingestelde snelheid uit het
geheugen gewist.
VASTE SNELHEIDSBEGRENZER

De vaste snelheidsbegrenzer (volgens
uitvoering) begrenst de maximumsnelheid van
de auto op 90/100 km/h of 100/130 km/h.
Een sticker in het interieur geeft aan
dat deze functie aanwezig is. De vaste
maximumsnelheid kan niet worden gewijzigd.
Deze vaste snelheidsbegrenzer
werkt niet volgens het principe
van een snelheidsregelaar. De functie
kan niet tijdens het rijden worden in- en
uitgeschakeld.

50


Stuurkolomschakelaars

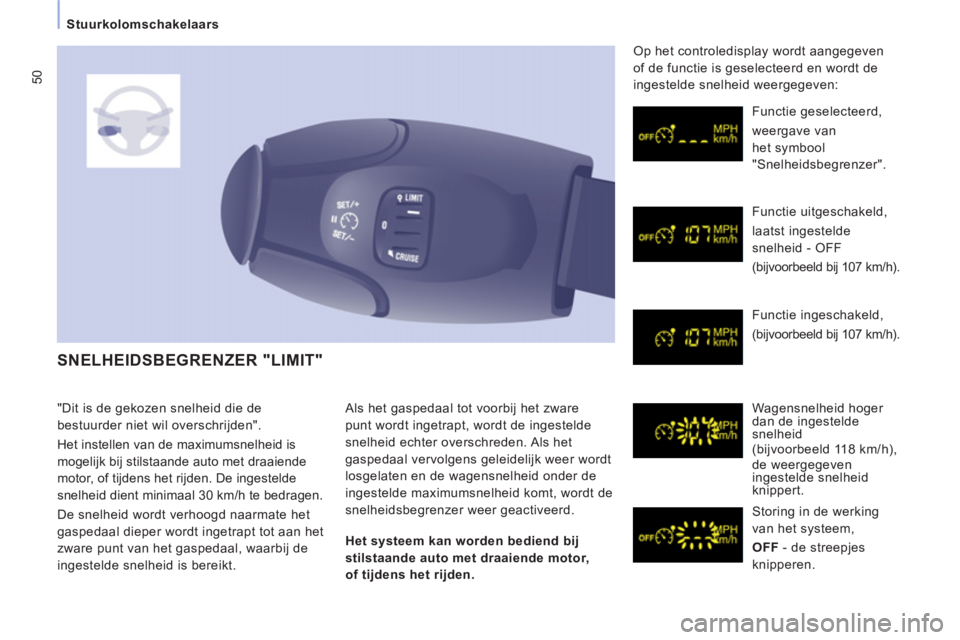

SNELHEIDSBEGRENZER "LIMIT"

Als het gaspedaal tot voorbij het zware
punt wordt ingetrapt, wordt de ingestelde
snelheid echter overschreden. Als het
gaspedaal vervolgens geleidelijk weer wordt
losgelaten en de wagensnelheid onder de
ingestelde maximumsnelheid komt, wordt de
snelheidsbegrenzer weer geactiveerd. Functie geselecteerd,
weergave van
het symbool
"Snelheidsbegrenzer".
Functie uitgeschakeld,
laatst ingestelde
snelheid - OFF
(bijvoorbeeld bij 107 km/h).
Functie ingeschakeld,
(bijvoorbeeld bij 107 km/h).
Wagensnelheid hoger
dan de ingestelde
snelheid
(bijvoorbeeld 118 km/h),

de weergegeven
ingestelde snelheid
knippert.
Storing in de werking
van het systeem,

OFF
- de streepjes
knipperen. Op het controledisplay wordt aangegeven
of de functie is geselecteerd en wordt de
ingestelde snelheid weergegeven:

Het systeem kan worden bediend bij
stilstaande auto met draaiende motor,
of tijdens het rijden. "Dit is de gekozen snelheid die de
bestuurder niet wil overschrijden".
Het instellen van de maximumsnelheid is
mogelijk bij stilstaande auto met draaiende
motor, of tijdens het rijden. De ingestelde
snelheid dient minimaal 30 km/h te bedragen.
De snelheid wordt verhoogd naarmate het
gaspedaal dieper wordt ingetrapt tot aan het
zware punt van het gaspedaal, waarbij de
ingestelde snelheid is bereikt.

51


Stuurkolomschakelaars

ERGONOMIE en COMFOR
T
3


Selecteren van de functie



- Draai de knop in de stand LIMIT
. De
begrenzer is dan geselecteerd, maar
nog niet actief. Het display geeft de
laatst ingestelde snelheid weer.

Instellen van een snelheid

Er kan, bij draaiende motor, een snelheid
worden ingesteld zonder de begrenzer in te
schakelen.
Verhogen van de ingestelde snelheid:


- druk op de toets Set +
.
Druk de toets kort in om de snelheid met
1 km/h te verhogen.
Houd de toets ingedrukt om de snelheid in
stappen van 5 km/h te verhogen.

Inschakelen/uitschakelen (Off)

Druk één keer op deze toets om de
begrenzer in te schakelen. Druk nogmaals
op de toets om de begrenzer uit te
schakelen (OFF).
Verlagen van de ingestelde snelheid:


- druk op de toets Set -
.
Druk de toets kort in om de snelheid met
1 km/h te verlagen.
Houd de toets ingedrukt om de snelheid in
stappen van 5 km/h te verlagen.
