FIAT 124 SPIDER 2018 Manual de Empleo y Cuidado (in Spanish)

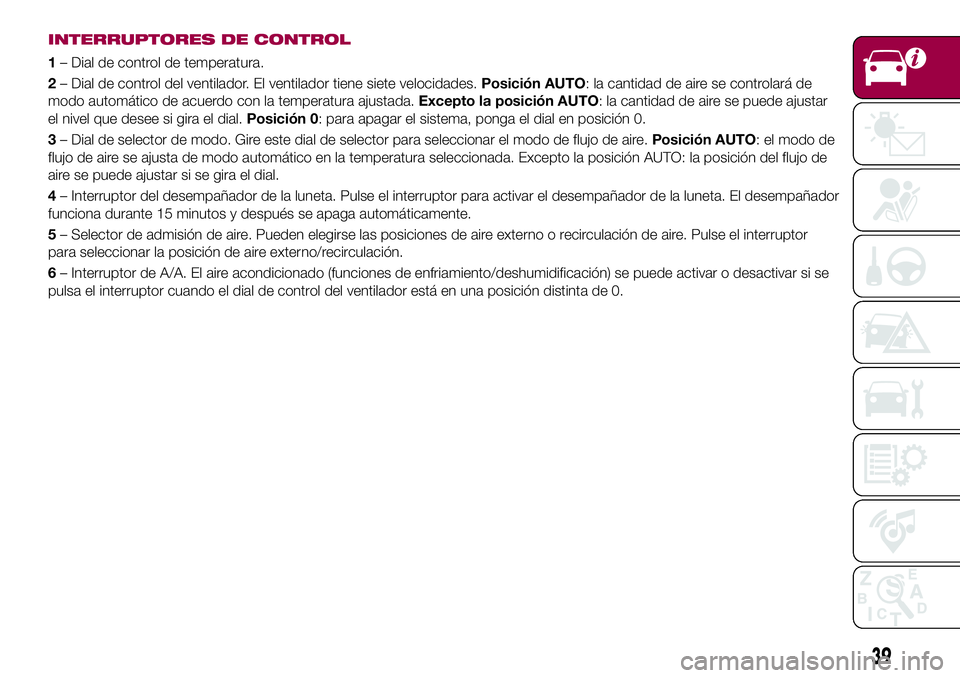

INTERRUPTORES DE CONTROL
1– Dial de control de temperatura.
2– Dial de control del ventilador. El ventilador tiene siete velocidades.Posición AUTO: la cantidad de aire se controlará de
modo automático de acuerdo con la temperatura ajustada.Excepto la posición AUTO: la cantidad de aire se puede ajustar
el nivel que desee si gira el dial.Posición 0: para apagar el sistema, ponga el dial en posición 0.
3– Dial de selector de modo. Gire este dial de selector para seleccionar el modo de flujo de aire.Posición AUTO: el modo de
flujo de aire se ajusta de modo automático en la temperatura seleccionada. Excepto la posición AUTO: la posición del flujo de
aire se puede ajustar si se gira el dial.
4– Interruptor del desempañador de la luneta. Pulse el interruptor para activar el desempañador de la luneta. El desempañador
funciona durante 15 minutos y después se apaga automáticamente.
5– Selector de admisión de aire. Pueden elegirse las posiciones de aire externo o recirculación de aire. Pulse el interruptor
para seleccionar la posición de aire externo/recirculación.
6– Interruptor de A/A. El aire acondicionado (funciones de enfriamiento/deshumidificación) se puede activar o desactivar si se
pulsa el interruptor cuando el dial de control del ventilador está en una posición distinta de 0.
39

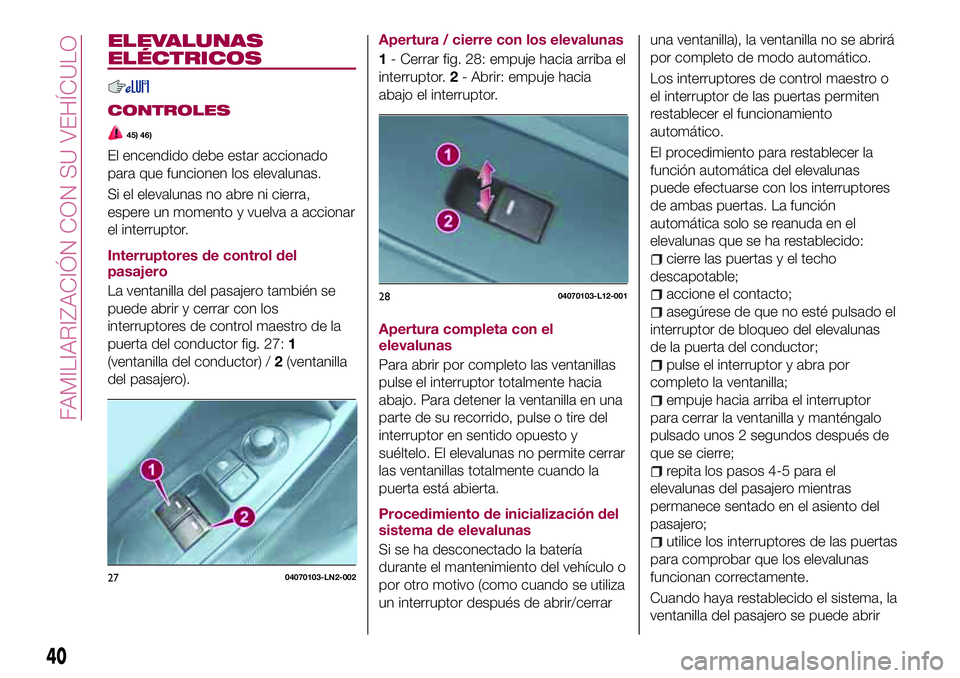

ELEVALUNAS
ELÉCTRICOS
CONTROLES
45) 46)
El encendido debe estar accionado
para que funcionen los elevalunas.
Si el elevalunas no abre ni cierra,
espere un momento y vuelva a accionar
el interruptor.
Interruptores de control del
pasajero
La ventanilla del pasajero también se
puede abrir y cerrar con los
interruptores de control maestro de la
puerta del conductor fig. 27:1
(ventanilla del conductor) /2(ventanilla
del pasajero).Apertura / cierre con los elevalunas
1- Cerrar fig. 28: empuje hacia arriba el
interruptor.2- Abrir: empuje hacia
abajo el interruptor.
Apertura completa con el
elevalunas
Para abrir por completo las ventanillas
pulse el interruptor totalmente hacia
abajo. Para detener la ventanilla en una
parte de su recorrido, pulse o tire del
interruptor en sentido opuesto y
suéltelo. El elevalunas no permite cerrar
las ventanillas totalmente cuando la
puerta está abierta.
Procedimiento de inicialización del
sistema de elevalunas
Si se ha desconectado la batería
durante el mantenimiento del vehículo o
por otro motivo (como cuando se utiliza
un interruptor después de abrir/cerraruna ventanilla), la ventanilla no se abrirá
por completo de modo automático.
Los interruptores de control maestro o
el interruptor de las puertas permiten
restablecer el funcionamiento
automático.
El procedimiento para restablecer la
función automática del elevalunas
puede efectuarse con los interruptores
de ambas puertas. La función
automática solo se reanuda en el
elevalunas que se ha restablecido:
cierre las puertas y el techo
descapotable;
accione el contacto;
asegúrese de que no esté pulsado el
interruptor de bloqueo del elevalunas
de la puerta del conductor;
pulse el interruptor y abra por
completo la ventanilla;
empuje hacia arriba el interruptor
para cerrar la ventanilla y manténgalo
pulsado unos 2 segundos después de
que se cierre;
repita los pasos 4-5 para el
elevalunas del pasajero mientras
permanece sentado en el asiento del
pasajero;
utilice los interruptores de las puertas
para comprobar que los elevalunas
funcionan correctamente.
Cuando haya restablecido el sistema, la
ventanilla del pasajero se puede abrir
2704070103-LN2-002
2804070103-L12-001
40
FAMILIARIZACIÓN CON SU VEHÍCULO

automáticamente con los interruptores
de control maestro. Si el modo
automático de los elevalunas no
funciona correctamente cuando las
puertas o el techo descapotable están
abiertos/cerrados, restablézcalo de
acuerdo con los procedimientos
anteriores.

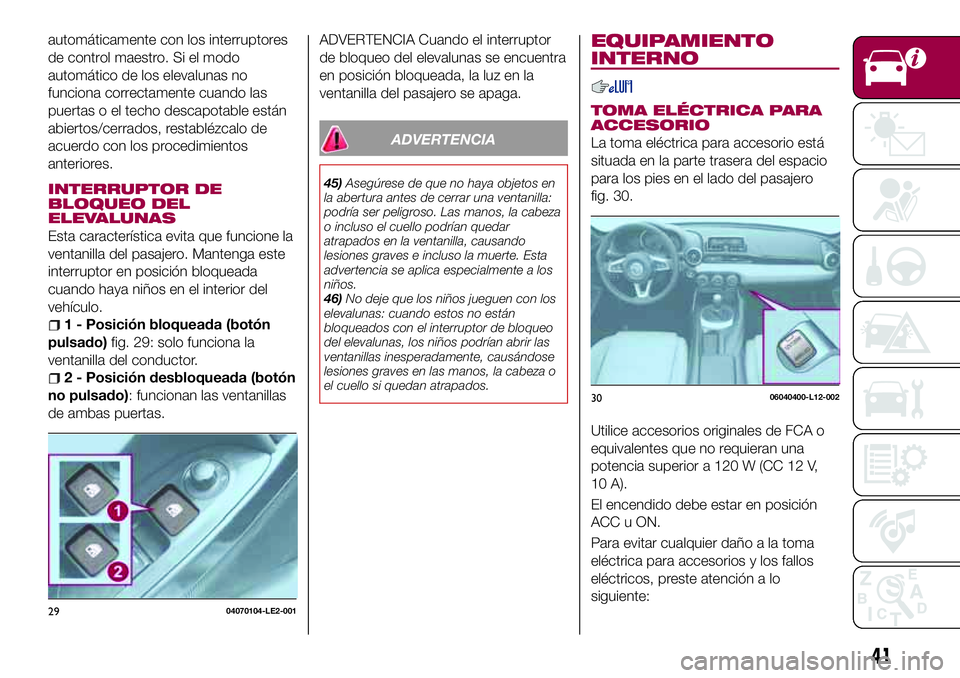

INTERRUPTOR DE
BLOQUEO DEL
ELEVALUNAS
Esta característica evita que funcione la
ventanilla del pasajero. Mantenga este
interruptor en posición bloqueada
cuando haya niños en el interior del
vehículo.
1 - Posición bloqueada (botón
pulsado)fig. 29: solo funciona la
ventanilla del conductor.
2 - Posición desbloqueada (botón
no pulsado): funcionan las ventanillas
de ambas puertas.
ADVERTENCIA Cuando el interruptor
de bloqueo del elevalunas se encuentra
en posición bloqueada, la luz en la
ventanilla del pasajero se apaga.
ADVERTENCIA
45)Asegúrese de que no haya objetos en
la abertura antes de cerrar una ventanilla:
podría ser peligroso. Las manos, la cabeza
o incluso el cuello podrían quedar
atrapados en la ventanilla, causando
lesiones graves e incluso la muerte. Esta
advertencia se aplica especialmente a los
niños.
46)No deje que los niños jueguen con los
elevalunas: cuando estos no están
bloqueados con el interruptor de bloqueo
del elevalunas, los niños podrían abrir las
ventanillas inesperadamente, causándose
lesiones graves en las manos, la cabeza o
el cuello si quedan atrapados.
EQUIPAMIENTO
INTERNO
TOMA ELÉCTRICA PARA
ACCESORIO
La toma eléctrica para accesorio está
situada en la parte trasera del espacio
para los pies en el lado del pasajero
fig. 30.
Utilice accesorios originales de FCA o
equivalentes que no requieran una
potencia superior a 120 W (CC 12 V,
10 A).
El encendido debe estar en posición
ACC u ON.
Para evitar cualquier daño a la toma
eléctrica para accesorios y los fallos
eléctricos, preste atención a lo
siguiente:
2904070104-LE2-001
3006040400-L12-002
41

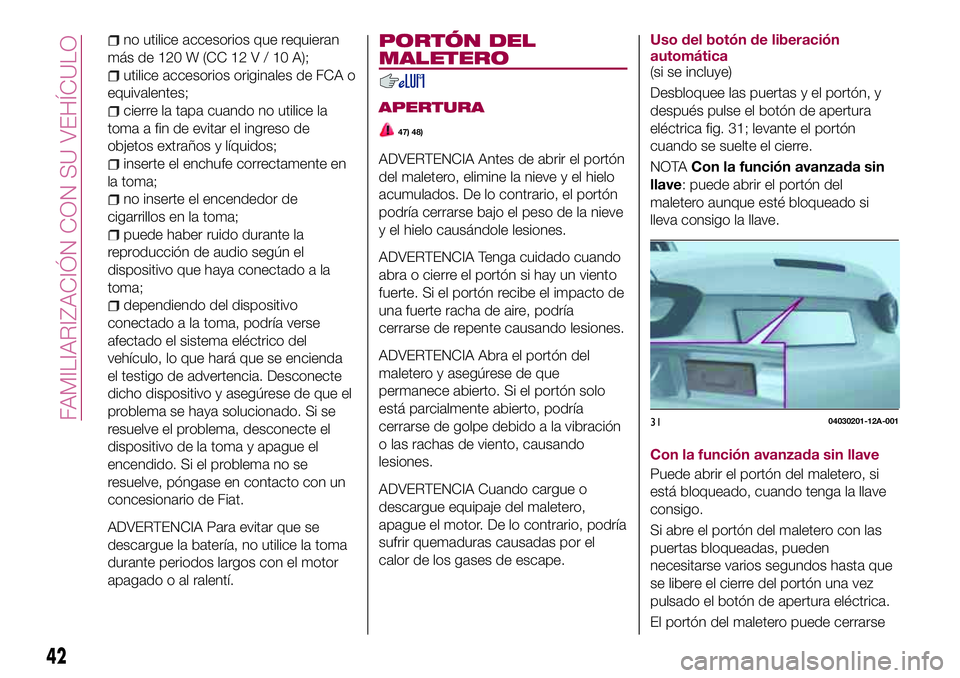

no utilice accesorios que requieran
másde120W(CC12V/10A);
utilice accesorios originales de FCA o
equivalentes;
cierre la tapa cuando no utilice la
toma a fin de evitar el ingreso de
objetos extraños y líquidos;
inserte el enchufe correctamente en
la toma;
no inserte el encendedor de
cigarrillos en la toma;
puede haber ruido durante la
reproducción de audio según el
dispositivo que haya conectado a la
toma;
dependiendo del dispositivo
conectado a la toma, podría verse
afectado el sistema eléctrico del
vehículo, lo que hará que se encienda
el testigo de advertencia. Desconecte
dicho dispositivo y asegúrese de que el
problema se haya solucionado. Si se
resuelve el problema, desconecte el
dispositivo de la toma y apague el
encendido. Si el problema no se
resuelve, póngase en contacto con un
concesionario de Fiat.
ADVERTENCIA Para evitar que se
descargue la batería, no utilice la toma
durante periodos largos con el motor
apagado o al ralentí.
PORTÓN DEL
MALETERO
APERTURA
47) 48)
ADVERTENCIA Antes de abrir el portón
del maletero, elimine la nieve y el hielo
acumulados. De lo contrario, el portón
podría cerrarse bajo el peso de la nieve
y el hielo causándole lesiones.
ADVERTENCIA Tenga cuidado cuando
abra o cierre el portón si hay un viento
fuerte. Si el portón recibe el impacto de
una fuerte racha de aire, podría
cerrarse de repente causando lesiones.
ADVERTENCIA Abra el portón del
maletero y asegúrese de que
permanece abierto. Si el portón solo
está parcialmente abierto, podría
cerrarse de golpe debido a la vibración
o las rachas de viento, causando
lesiones.
ADVERTENCIA Cuando cargue o
descargue equipaje del maletero,
apague el motor. De lo contrario, podría
sufrir quemaduras causadas por el
calor de los gases de escape.
Uso del botón de liberación
automática
(si se incluye)
Desbloquee las puertas y el portón, y
después pulse el botón de apertura
eléctrica fig. 31; levante el portón
cuando se suelte el cierre.
NOTACon la función avanzada sin
llave: puede abrir el portón del
maletero aunque esté bloqueado si
lleva consigo la llave.
Con la función avanzada sin llave
Puede abrir el portón del maletero, si
está bloqueado, cuando tenga la llave
consigo.
Si abre el portón del maletero con las
puertas bloqueadas, pueden
necesitarse varios segundos hasta que
se libere el cierre del portón una vez
pulsado el botón de apertura eléctrica.
El portón del maletero puede cerrarse
3104030201-12A-001
42
FAMILIARIZACIÓN CON SU VEHÍCULO

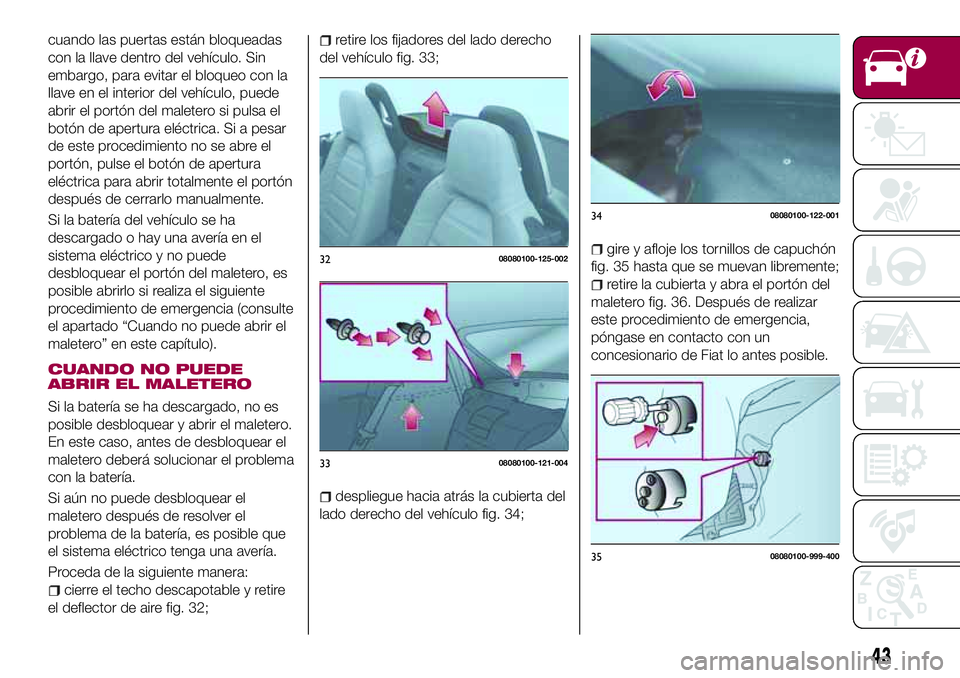

cuando las puertas están bloqueadas
con la llave dentro del vehículo. Sin
embargo, para evitar el bloqueo con la
llave en el interior del vehículo, puede
abrir el portón del maletero si pulsa el
botón de apertura eléctrica. Si a pesar
de este procedimiento no se abre el
portón, pulse el botón de apertura
eléctrica para abrir totalmente el portón
después de cerrarlo manualmente.
Si la batería del vehículo se ha
descargado o hay una avería en el
sistema eléctrico y no puede
desbloquear el portón del maletero, es
posible abrirlo si realiza el siguiente
procedimiento de emergencia (consulte
el apartado “Cuando no puede abrir el
maletero” en este capítulo).
CUANDO NO PUEDE
ABRIR EL MALETERO
Si la batería se ha descargado, no es
posible desbloquear y abrir el maletero.
En este caso, antes de desbloquear el
maletero deberá solucionar el problema
con la batería.
Si aún no puede desbloquear el
maletero después de resolver el
problema de la batería, es posible que
el sistema eléctrico tenga una avería.
Proceda de la siguiente manera:
cierre el techo descapotable y retire
el deflector de aire fig. 32;
retire los fijadores del lado derecho
del vehículo fig. 33;
despliegue hacia atrás la cubierta del
lado derecho del vehículo fig. 34;
gire y afloje los tornillos de capuchón
fig. 35 hasta que se muevan libremente;
retire la cubierta y abra el portón del
maletero fig. 36. Después de realizar
este procedimiento de emergencia,
póngase en contacto con un
concesionario de Fiat lo antes posible.
3208080100-125-002
3308080100-121-004
3408080100-122-001
3508080100-999-400
43

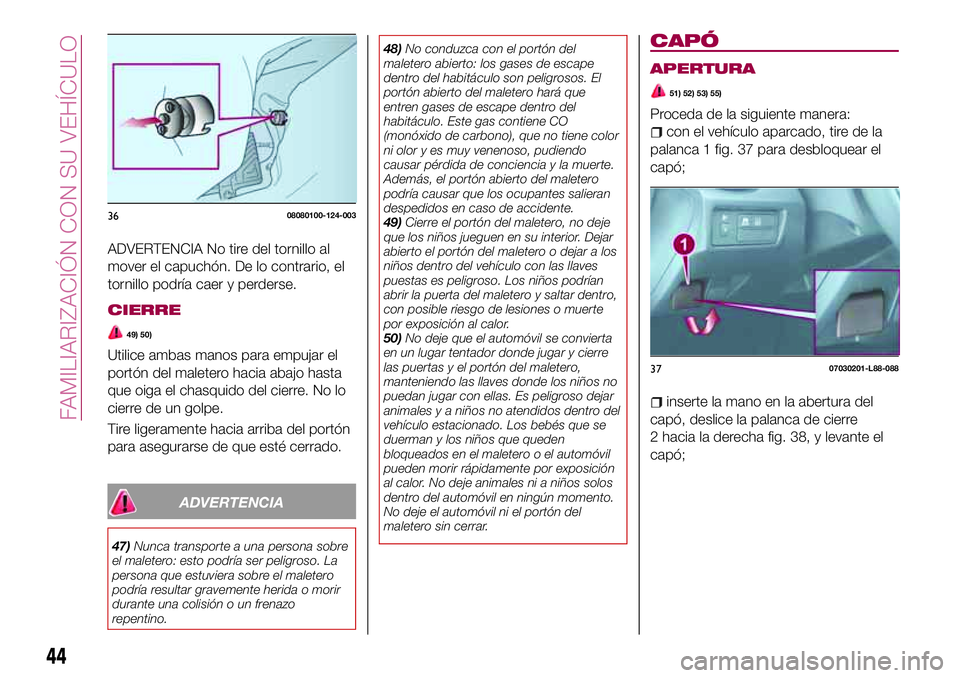

ADVERTENCIA No tire del tornillo al
mover el capuchón. De lo contrario, el
tornillo podría caer y perderse.
CIERRE
49) 50)
Utilice ambas manos para empujar el
portón del maletero hacia abajo hasta
que oiga el chasquido del cierre. No lo
cierre de un golpe.
Tire ligeramente hacia arriba del portón
para asegurarse de que esté cerrado.
ADVERTENCIA
47)Nunca transporte a una persona sobre
el maletero: esto podría ser peligroso. La
persona que estuviera sobre el maletero
podría resultar gravemente herida o morir
durante una colisión o un frenazo
repentino.48)No conduzca con el portón del
maletero abierto: los gases de escape
dentro del habitáculo son peligrosos. El
portón abierto del maletero hará que
entren gases de escape dentro del
habitáculo. Este gas contiene CO
(monóxido de carbono), que no tiene color
ni olor y es muy venenoso, pudiendo
causar pérdida de conciencia y la muerte.
Además, el portón abierto del maletero
podría causar que los ocupantes salieran
despedidos en caso de accidente.
49)Cierre el portón del maletero, no deje
que los niños jueguen en su interior. Dejar
abierto el portón del maletero o dejar a los
niños dentro del vehículo con las llaves
puestas es peligroso. Los niños podrían
abrir la puerta del maletero y saltar dentro,
con posible riesgo de lesiones o muerte
por exposición al calor.
50)No deje que el automóvil se convierta
en un lugar tentador donde jugar y cierre
las puertas y el portón del maletero,
manteniendo las llaves donde los niños no
puedan jugar con ellas. Es peligroso dejar
animales y a niños no atendidos dentro del
vehículo estacionado. Los bebés que se
duerman y los niños que queden
bloqueados en el maletero o el automóvil
pueden morir rápidamente por exposición
al calor. No deje animales ni a niños solos
dentro del automóvil en ningún momento.
No deje el automóvil ni el portón del
maletero sin cerrar.
CAPÓ
APERTURA
51) 52) 53) 55)
Proceda de la siguiente manera:
con el vehículo aparcado, tire de la
palanca 1 fig. 37 para desbloquear el
capó;
inserte la mano en la abertura del
capó, deslice la palanca de cierre
2 hacia la derecha fig. 38, y levante el
capó;
3608080100-124-003
3707030201-L88-088
44
FAMILIARIZACIÓN CON SU VEHÍCULO

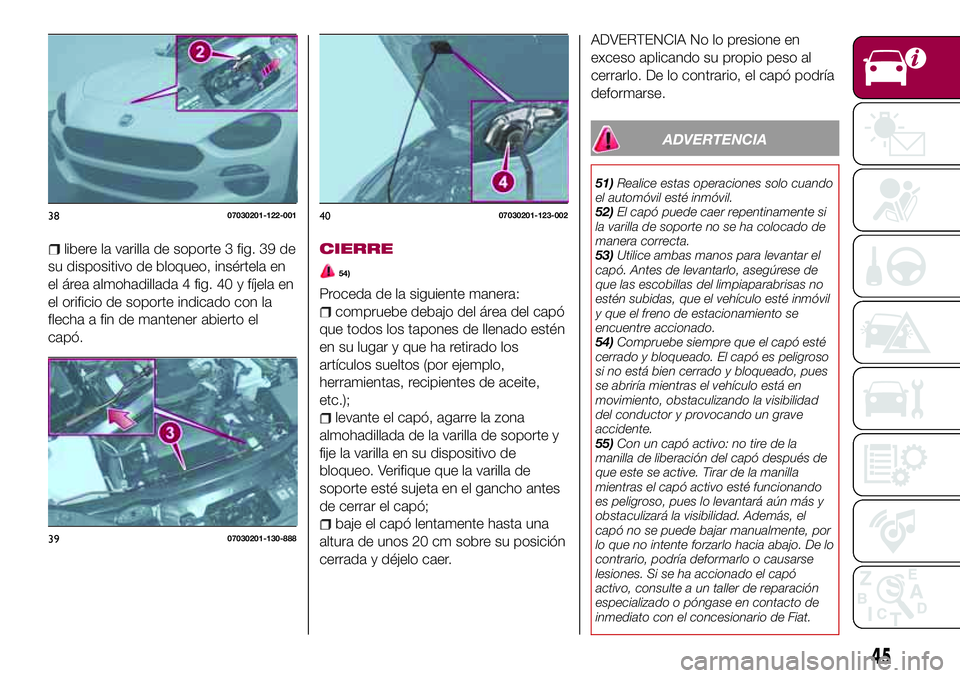

libere la varilla de soporte 3 fig. 39 de
su dispositivo de bloqueo, insértela en
el área almohadillada 4 fig. 40 y fíjela en
el orificio de soporte indicado con la
flecha a fin de mantener abierto el
capó.CIERRE
54)
Proceda de la siguiente manera:
compruebe debajo del área del capó
que todos los tapones de llenado estén
en su lugar y que ha retirado los
artículos sueltos (por ejemplo,
herramientas, recipientes de aceite,
etc.);
levante el capó, agarre la zona
almohadillada de la varilla de soporte y
fije la varilla en su dispositivo de
bloqueo. Verifique que la varilla de
soporte esté sujeta en el gancho antes
de cerrar el capó;
baje el capó lentamente hasta una
altura de unos 20 cm sobre su posición
cerrada y déjelo caer.
ADVERTENCIA No lo presione en
exceso aplicando su propio peso al
cerrarlo. De lo contrario, el capó podría
deformarse.
ADVERTENCIA
51)Realice estas operaciones solo cuando
el automóvil esté inmóvil.
52)El capó puede caer repentinamente si
la varilla de soporte no se ha colocado de
manera correcta.
53)Utilice ambas manos para levantar el
capó. Antes de levantarlo, asegúrese de
que las escobillas del limpiaparabrisas no
estén subidas, que el vehículo esté inmóvil
y que el freno de estacionamiento se
encuentre accionado.
54)Compruebe siempre que el capó esté
cerrado y bloqueado. El capó es peligroso
si no está bien cerrado y bloqueado, pues
se abriría mientras el vehículo está en
movimiento, obstaculizando la visibilidad
del conductor y provocando un grave
accidente.
55)Con un capó activo: no tire de la
manilla de liberación del capó después de
que este se active. Tirar de la manilla
mientras el capó activo esté funcionando
es peligroso, pues lo levantará aún más y
obstaculizará la visibilidad. Además, el
capó no se puede bajar manualmente, por
lo que no intente forzarlo hacia abajo. De lo
contrario, podría deformarlo o causarse
lesiones. Si se ha accionado el capó
activo, consulte a un taller de reparación
especializado o póngase en contacto de
inmediato con el concesionario de Fiat.
3807030201-122-001
3907030201-130-888
4007030201-123-002
45

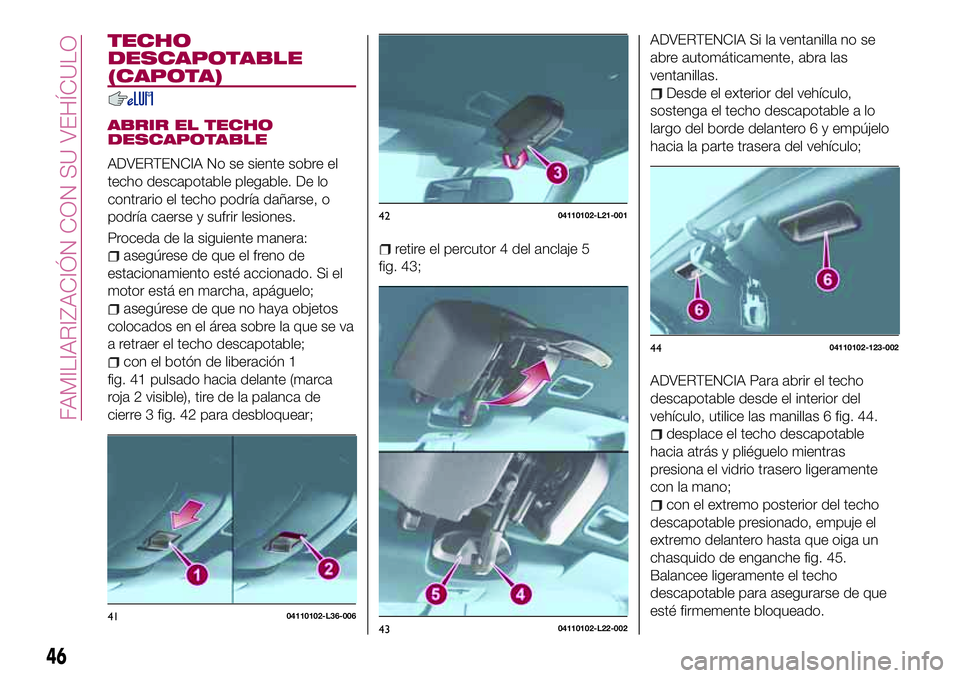

TECHO
DESCAPOTABLE
(CAPOTA)
ABRIR EL TECHO
DESCAPOTABLE
ADVERTENCIA No se siente sobre el
techo descapotable plegable. De lo
contrario el techo podría dañarse, o
podría caerse y sufrir lesiones.
Proceda de la siguiente manera:
asegúrese de que el freno de
estacionamiento esté accionado. Si el
motor está en marcha, apáguelo;
asegúrese de que no haya objetos
colocados en el área sobre la que se va
a retraer el techo descapotable;
con el botón de liberación 1
fig. 41 pulsado hacia delante (marca
roja 2 visible), tire de la palanca de
cierre 3 fig. 42 para desbloquear;
retire el percutor 4 del anclaje 5
fig. 43;
ADVERTENCIA Si la ventanilla no se
abre automáticamente, abra las
ventanillas.
Desde el exterior del vehículo,
sostenga el techo descapotable a lo
largo del borde delantero 6 y empújelo
hacia la parte trasera del vehículo;
ADVERTENCIA Para abrir el techo
descapotable desde el interior del
vehículo, utilice las manillas 6 fig. 44.
desplace el techo descapotable
hacia atrás y pliéguelo mientras
presiona el vidrio trasero ligeramente
con la mano;
con el extremo posterior del techo
descapotable presionado, empuje el
extremo delantero hasta que oiga un
chasquido de enganche fig. 45.
Balancee ligeramente el techo
descapotable para asegurarse de que
esté firmemente bloqueado.
4104110102-L36-006
4204110102-L21-001
4304110102-L22-002
4404110102-123-002
46
FAMILIARIZACIÓN CON SU VEHÍCULO

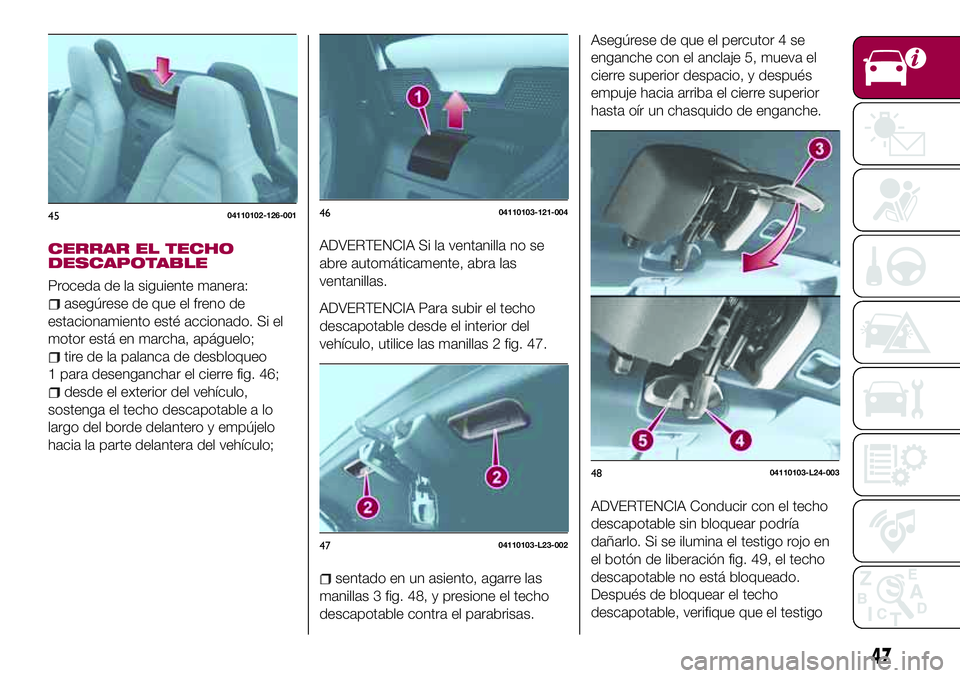

CERRAR EL TECHO
DESCAPOTABLE
Proceda de la siguiente manera:
asegúrese de que el freno de
estacionamiento esté accionado. Si el
motor está en marcha, apáguelo;
tire de la palanca de desbloqueo
1 para desenganchar el cierre fig. 46;
desde el exterior del vehículo,
sostenga el techo descapotable a lo
largo del borde delantero y empújelo
hacia la parte delantera del vehículo;
ADVERTENCIA Si la ventanilla no se
abre automáticamente, abra las
ventanillas.
ADVERTENCIA Para subir el techo
descapotable desde el interior del
vehículo, utilice las manillas 2 fig. 47.
sentado en un asiento, agarre las
manillas 3 fig. 48, y presione el techo
descapotable contra el parabrisas.Asegúrese de que el percutor 4 se
enganche con el anclaje 5, mueva el
cierre superior despacio, y después
empuje hacia arriba el cierre superior
hasta oír un chasquido de enganche.
ADVERTENCIA Conducir con el techo
descapotable sin bloquear podría
dañarlo. Si se ilumina el testigo rojo en
el botón de liberación fig. 49, el techo
descapotable no está bloqueado.
Después de bloquear el techo
descapotable, verifique que el testigo
4504110102-126-0014604110103-121-004
4704110103-L23-002
4804110103-L24-003
47

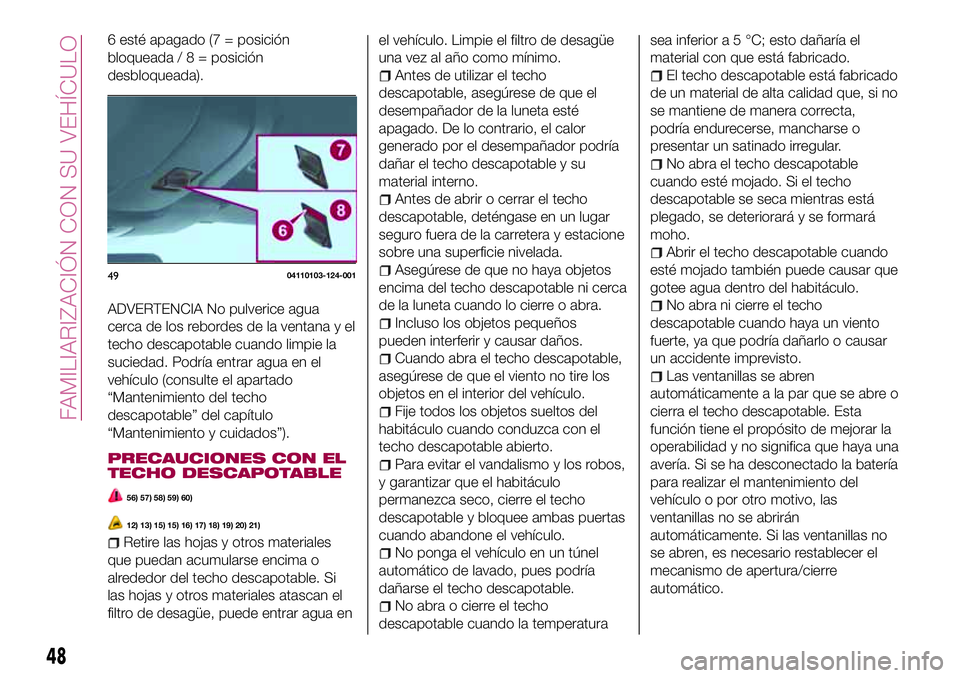

6 esté apagado (7 = posición
bloqueada/8=posición
desbloqueada).
ADVERTENCIA No pulverice agua
cerca de los rebordes de la ventana y el
techo descapotable cuando limpie la
suciedad. Podría entrar agua en el
vehículo (consulte el apartado
“Mantenimiento del techo
descapotable” del capítulo
“Mantenimiento y cuidados”).
PRECAUCIONES CON EL
TECHO DESCAPOTABLE
56) 57) 58) 59) 60)
12) 13) 15) 15) 16) 17) 18) 19) 20) 21)
Retire las hojas y otros materiales
que puedan acumularse encima o
alrededor del techo descapotable. Si
las hojas y otros materiales atascan el
filtro de desagüe, puede entrar agua enel vehículo. Limpie el filtro de desagüe
una vez al año como mínimo.
Antes de utilizar el techo
descapotable, asegúrese de que el
desempañador de la luneta esté
apagado. De lo contrario, el calor
generado por el desempañador podría
dañar el techo descapotable y su
material interno.
Antes de abrir o cerrar el techo
descapotable, deténgase en un lugar
seguro fuera de la carretera y estacione
sobre una superficie nivelada.
Asegúrese de que no haya objetos
encima del techo descapotable ni cerca
de la luneta cuando lo cierre o abra.
Incluso los objetos pequeños
pueden interferir y causar daños.
Cuando abra el techo descapotable,
asegúrese de que el viento no tire los
objetos en el interior del vehículo.
Fije todos los objetos sueltos del
habitáculo cuando conduzca con el
techo descapotable abierto.
Para evitar el vandalismo y los robos,
y garantizar que el habitáculo
permanezca seco, cierre el techo
descapotable y bloquee ambas puertas
cuando abandone el vehículo.
No ponga el vehículo en un túnel
automático de lavado, pues podría
dañarse el techo descapotable.
No abra o cierre el techo
descapotable cuando la temperaturasea inferior a 5 °C; esto dañaría el
material con que está fabricado.
El techo descapotable está fabricado
de un material de alta calidad que, si no
se mantiene de manera correcta,
podría endurecerse, mancharse o
presentar un satinado irregular.
No abra el techo descapotable
cuando esté mojado. Si el techo
descapotable se seca mientras está
plegado, se deteriorará y se formará
moho.
Abrir el techo descapotable cuando
esté mojado también puede causar que
gotee agua dentro del habitáculo.
No abra ni cierre el techo
descapotable cuando haya un viento
fuerte, ya que podría dañarlo o causar
un accidente imprevisto.
Las ventanillas se abren
automáticamente a la par que se abre o
cierra el techo descapotable. Esta
función tiene el propósito de mejorar la
operabilidad y no significa que haya una
avería. Si se ha desconectado la batería
para realizar el mantenimiento del
vehículo o por otro motivo, las
ventanillas no se abrirán
automáticamente. Si las ventanillas no
se abren, es necesario restablecer el
mecanismo de apertura/cierre
automático.
4904110103-124-001
48
FAMILIARIZACIÓN CON SU VEHÍCULO
