stop start FIAT DOBLO COMBI 2014 Instructieboek (in Dutch)

107
F0V0041mfig. 105
ENERGY SAVING”-FUNCTIE
(voor bepaalde uitvoeringen/markten)
Als na een automatische start van de motor de bestuur-
der 3 minuten geen enkele actie onderneemt, dan zet het
Start&Stop-systeem de motor definitief uit om brandstof
te besparen. In dat geval kan de motor alleen gestart wor-
den met de contactsleutel.
Opmerking: Het is in alle gevallen mogelijk de motor draai-
end te houden door het Start&Stop-systeem uit te scha-
kelen.
STORINGEN
Bij een storing schakelt het Start&Stop-systeem uit. De
storing wordt aan de bestuurder getoond door het bran-
den van het lampje A-fig. 105 en, indien aanwezig, het ver-
schijnen van een melding en een symbool B-fig. 105 op het
instrumentenpaneel.
Wendt u in dit geval tot het Fiat Servicenetwerk.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
F0V0042mfig. 106
ALS DE AUTO LANGERE TIJD
NIET WORDT GEBRUIKT
Uitvoeringen met secundaire pool fig. 106
Als de auto langere tijd niet wordt gebruikt, dan moet er
in het bijzonder op worden gelet dat de elektrische voe-
ding van de accu wordt losgemaakt. Hiervoor moet de
minklem met de snelspanner A worden losgekoppeld van
de secundaire minpool B, omdat minpool C van de accu is
voorzien van een sensor D voor de controle van de ac-
cuconditie, die nooit mag worden losgekoppeld (behalve
als de accu wordt vervangen).

108
F0V0043mfig. 107
WAARSCHUWINGSKNIPPERLICHTEN
fig. 107
Als een noodstart wordt uitgevoerd met een hulpaccu mag
de minkabel (–) vanaf de hulpaccu nooit met de minpool
C van de accu van de auto worden verbonden, maar moet
de minkabel of met secundaire minpool B of met een mas-
sapunt op de motor of versnellingsbak worden verbonden.
BELANGRIJKE TIPS
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Wendt u voor het vervangen van de accu
altijd tot het Fiat Servicenetwerk. Als de
accu vervangen wordt, moet een originele accu
met dezelfde specificaties worden geïnstalleerd.
ATTENTIE!Controleer voordat u de motorkap opent
of de motor is uitgeschakeld en de con-
tactsleutel in stand STOP staat. Houdt u aan het-
geen beschreven staat op de sticker op de front-
traverse. Het is raadzaam de contactsleutel uit te
nemen als er in de auto nog inzittenden zijn.
ATTENTIE!
F0V0218mfig. 106a
Uitvoeringen zonder secundaire pool fig. 106a
Als de auto langere tijd niet wordt gebruikt, dan moet er bij-
zonder op worden gelet dat de elektrische voeding van de
accu wordt losgemaakt. Hiervoor moet de aansluiting (door
bediening van knop B) worden losgekoppeld van de accu-
conditiesensor C, die op de minpool D van de accu is ge-
monteerd. Deze sensor mag nooit worden losgekoppeld van
de accu, behalve als de accu wordt vervangen.

109

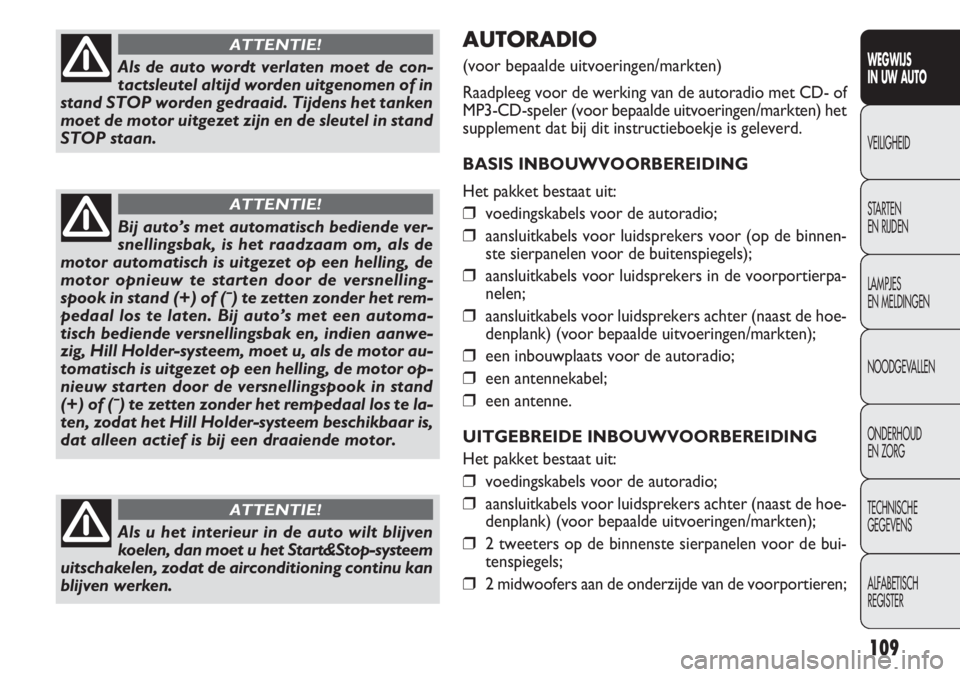

AUTORADIO
(voor bepaalde uitvoeringen/markten)
Raadpleeg voor de werking van de autoradio met CD- of
MP3-CD-speler (voor bepaalde uitvoeringen/markten) het
supplement dat bij dit instructieboekje is geleverd.
BASIS INBOUWVOORBEREIDING
Het pakket bestaat uit:
❒voedingskabels voor de autoradio;
❒aansluitkabels voor luidsprekers voor (op de binnen-
ste sierpanelen voor de buitenspiegels);
❒aansluitkabels voor luidsprekers in de voorportierpa-
nelen;
❒aansluitkabels voor luidsprekers achter (naast de hoe-
denplank) (voor bepaalde uitvoeringen/markten);
❒een inbouwplaats voor de autoradio;
❒een antennekabel;
❒een antenne.
UITGEBREIDE INBOUWVOORBEREIDING
Het pakket bestaat uit:
❒voedingskabels voor de autoradio;
❒aansluitkabels voor luidsprekers achter (naast de hoe-
denplank) (voor bepaalde uitvoeringen/markten);
❒2 tweeters op de binnenste sierpanelen voor de bui-
tenspiegels;
❒2 midwoofers aan de onderzijde van de voorportieren;
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de auto wordt verlaten moet de con-
tactsleutel altijd worden uitgenomen of in
stand STOP worden gedraaid. Tijdens het tanken
moet de motor uitgezet zijn en de sleutel in stand
STOP staan.
ATTENTIE!
Bij auto’s met automatisch bediende ver-
snellingsbak, is het raadzaam om, als de
motor automatisch is uitgezet op een helling, de
motor opnieuw te starten door de versnelling-
spook in stand (+) of (¯) te zetten zonder het rem-
pedaal los te laten. Bij auto’s met een automa-
tisch bediende versnellingsbak en, indien aanwe-
zig, Hill Holder-systeem, moet u, als de motor au-
tomatisch is uitgezet op een helling, de motor op-
nieuw starten door de versnellingspook in stand
(+) of (¯) te zetten zonder het rempedaal los te la-
ten, zodat het Hill Holder-systeem beschikbaar is,
dat alleen actief is bij een draaiende motor.
ATTENTIE!
Als u het interieur in de auto wilt blijven
koelen, dan moet u het Start&Stop-systeem
uitschakelen, zodat de airconditioning continu kan
blijven werken.
ATTENTIE!

133

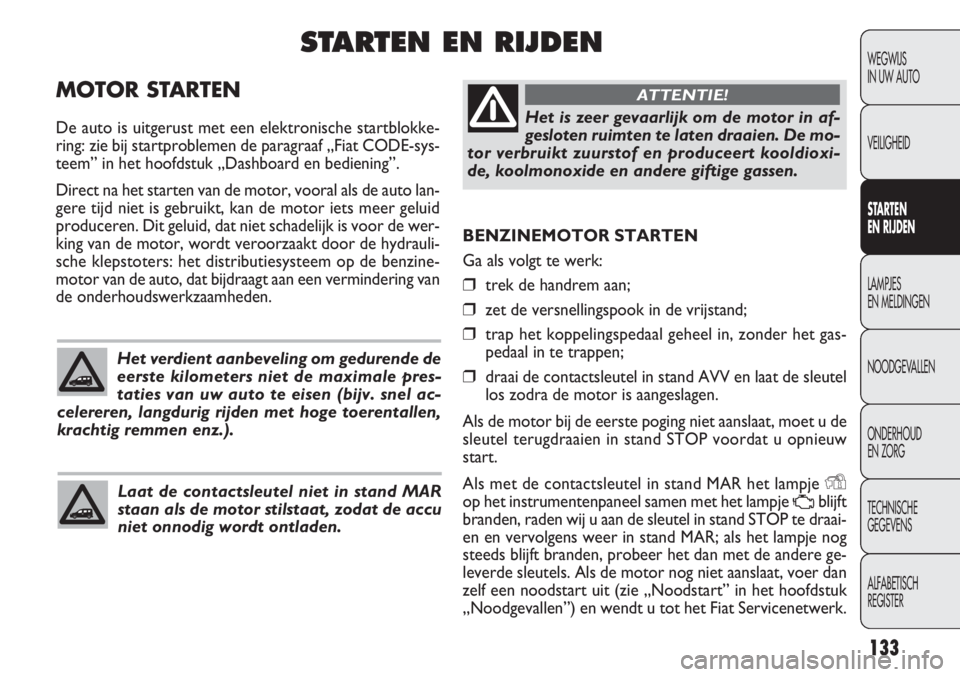

BENZINEMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒trap het koppelingspedaal geheel in, zonder het gas-
pedaal in te trappen;
❒draai de contactsleutel in stand AVV en laat de sleutel
los zodra de motor is aangeslagen.
Als de motor bij de eerste poging niet aanslaat, moet u de
sleutel terugdraaien in stand STOP voordat u opnieuw
start.
Als met de contactsleutel in stand MAR het lampje
Y
op het instrumentenpaneel samen met het lampje Ublijft
branden, raden wij u aan de sleutel in stand STOP te draai-
en en vervolgens weer in stand MAR; als het lampje nog
steeds blijft branden, probeer het dan met de andere ge-
leverde sleutels. Als de motor nog niet aanslaat, voer dan
zelf een noodstart uit (zie „Noodstart” in het hoofdstuk
„Noodgevallen”) en wendt u tot het Fiat Servicenetwerk.
MOTOR STARTEN
De auto is uitgerust met een elektronische startblokke-
ring: zie bij startproblemen de paragraaf „Fiat CODE-sys-
teem” in het hoofdstuk „Dashboard en bediening”.
Direct na het starten van de motor, vooral als de auto lan-
gere tijd niet is gebruikt, kan de motor iets meer geluid
produceren. Dit geluid, dat niet schadelijk is voor de wer-
king van de motor, wordt veroorzaakt door de hydrauli-
sche klepstoters: het distributiesysteem op de benzine-
motor van de auto, dat bijdraagt aan een vermindering van
de onderhoudswerkzaamheden.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STARTEN EN RIJDEN
Het verdient aanbeveling om gedurende de
eerste kilometers niet de maximale pres-
taties van uw auto te eisen (bijv. snel ac-
celereren, langdurig rijden met hoge toerentallen,
krachtig remmen enz.).
Laat de contactsleutel niet in stand MAR
staan als de motor stilstaat, zodat de accu
niet onnodig wordt ontladen.
Het is zeer gevaarlijk om de motor in af-
gesloten ruimten te laten draaien. De mo-
tor verbruikt zuurstof en produceert kooldioxi-
de, koolmonoxide en andere giftige gassen.
ATTENTIE!

134

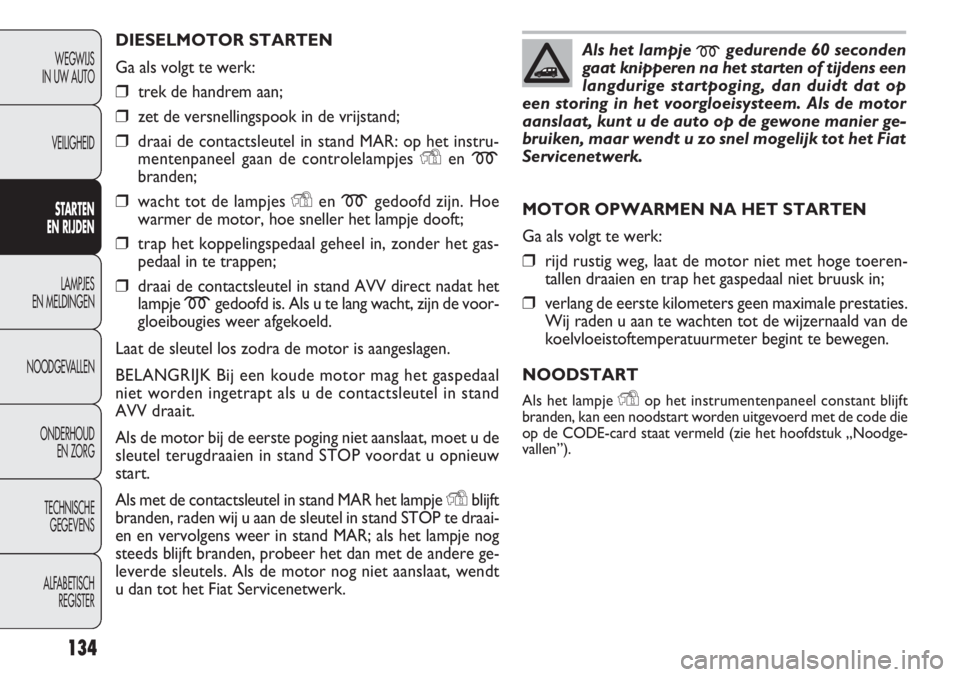

DIESELMOTOR STARTEN
Ga als volgt te werk:
❒trek de handrem aan;
❒zet de versnellingspook in de vrijstand;
❒draai de contactsleutel in stand MAR: op het instru-
mentenpaneel gaan de controlelampjes
Yen m
branden;
❒wacht tot de lampjes Yen mgedoofd zijn. Hoe
warmer de motor, hoe sneller het lampje dooft;
❒trap het koppelingspedaal geheel in, zonder het gas-
pedaal in te trappen;
❒draai de contactsleutel in stand AVV direct nadat het
lampje
mgedoofd is. Als u te lang wacht, zijn de voor-
gloeibougies weer afgekoeld.
Laat de sleutel los zodra de motor is aangeslagen.
BELANGRIJK Bij een koude motor mag het gaspedaal
niet worden ingetrapt als u de contactsleutel in stand
AVV draait.
Als de motor bij de eerste poging niet aanslaat, moet u de
sleutel terugdraaien in stand STOP voordat u opnieuw
start.
Als met de contactsleutel in stand MAR het lampje
Yblijft
branden, raden wij u aan de sleutel in stand STOP te draai-
en en vervolgens weer in stand MAR; als het lampje nog
steeds blijft branden, probeer het dan met de andere ge-
leverde sleutels. Als de motor nog niet aanslaat, wendt
u dan tot het Fiat Servicenetwerk.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als het lampje mgedurende 60 seconden
gaat knipperen na het starten of tijdens een
langdurige startpoging, dan duidt dat op
een storing in het voorgloeisysteem. Als de motor
aanslaat, kunt u de auto op de gewone manier ge-
bruiken, maar wendt u zo snel mogelijk tot het Fiat
Servicenetwerk.
MOTOR OPWARMEN NA HET STARTEN
Ga als volgt te werk:
❒rijd rustig weg, laat de motor niet met hoge toeren-
tallen draaien en trap het gaspedaal niet bruusk in;
❒verlang de eerste kilometers geen maximale prestaties.
Wij raden u aan te wachten tot de wijzernaald van de
koelvloeistoftemperatuurmeter begint te bewegen.
NOODSTART
Als het lampje Yop het instrumentenpaneel constant blijft
branden, kan een noodstart worden uitgevoerd met de code die
op de CODE-card staat vermeld (zie het hoofdstuk „Noodge-
vallen”).

135

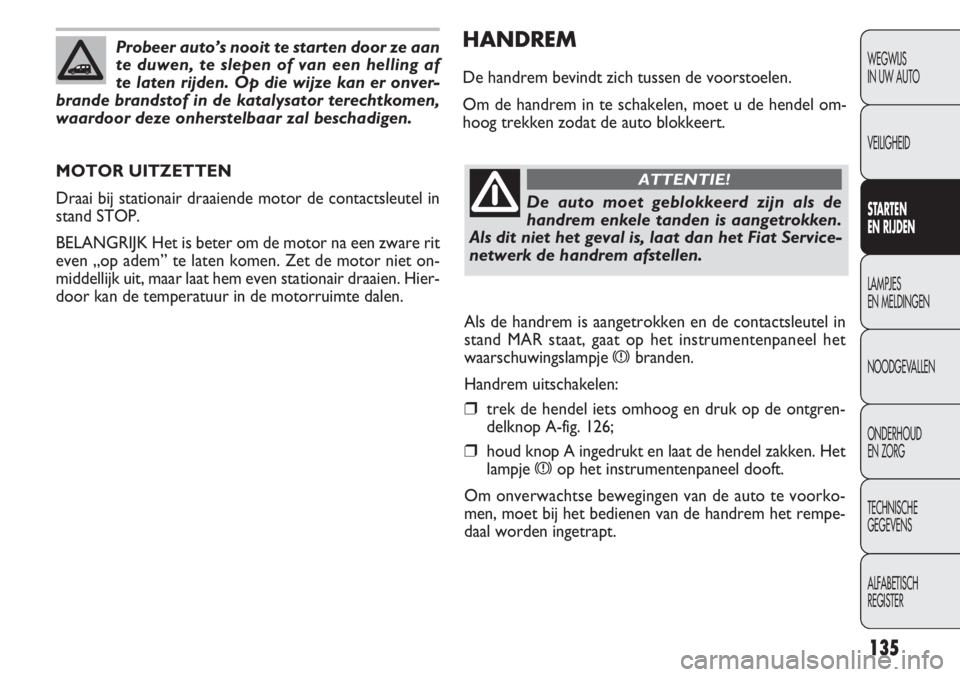

HANDREM
De handrem bevindt zich tussen de voorstoelen.
Om de handrem in te schakelen, moet u de hendel om-
hoog trekken zodat de auto blokkeert.
MOTOR UITZETTEN
Draai bij stationair draaiende motor de contactsleutel in
stand STOP.
BELANGRIJK Het is beter om de motor na een zware rit
even „op adem” te laten komen. Zet de motor niet on-
middellijk uit, maar laat hem even stationair draaien. Hier-
door kan de temperatuur in de motorruimte dalen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Probeer auto’s nooit te starten door ze aan
te duwen, te slepen of van een helling af
te laten rijden. Op die wijze kan er onver-
brande brandstof in de katalysator terechtkomen,
waardoor deze onherstelbaar zal beschadigen.
De auto moet geblokkeerd zijn als de
handrem enkele tanden is aangetrokken.
Als dit niet het geval is, laat dan het Fiat Service-
netwerk de handrem afstellen.
ATTENTIE!
Als de handrem is aangetrokken en de contactsleutel in
stand MAR staat, gaat op het instrumentenpaneel het
waarschuwingslampje
xbranden.
Handrem uitschakelen:
❒trek de hendel iets omhoog en druk op de ontgren-
delknop A-fig. 126;
❒houd knop A ingedrukt en laat de hendel zakken. Het
lampje
xop het instrumentenpaneel dooft.
Om onverwachtse bewegingen van de auto te voorko-
men, moet bij het bedienen van de handrem het rempe-
daal worden ingetrapt.

138

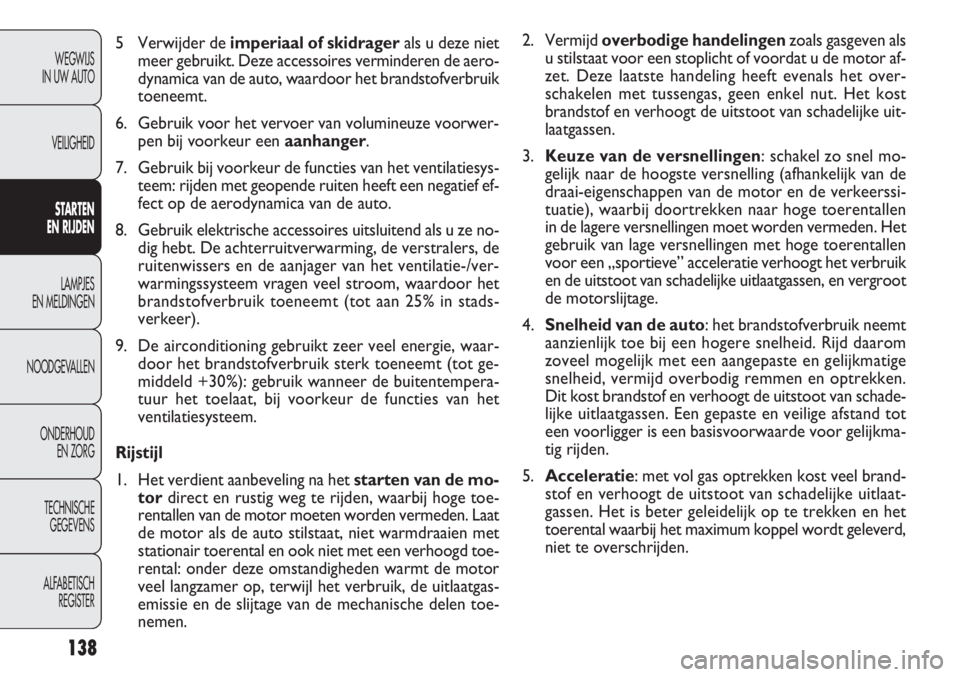

2. Vermijd overbodige handelingenzoals gasgeven als
u stilstaat voor een stoplicht of voordat u de motor af-
zet. Deze laatste handeling heeft evenals het over-
schakelen met tussengas, geen enkel nut. Het kost
brandstof en verhoogt de uitstoot van schadelijke uit-
laatgassen.
3.Keuze van de versnellingen: schakel zo snel mo-
gelijk naar de hoogste versnelling (afhankelijk van de
draai-eigenschappen van de motor en de verkeerssi-
tuatie), waarbij doortrekken naar hoge toerentallen
in de lagere versnellingen moet worden vermeden. Het
gebruik van lage versnellingen met hoge toerentallen
voor een „sportieve” acceleratie verhoogt het verbruik
en de uitstoot van schadelijke uitlaatgassen, en vergroot
de motorslijtage.
4.Snelheid van de auto: het brandstofverbruik neemt
aanzienlijk toe bij een hogere snelheid. Rijd daarom
zoveel mogelijk met een aangepaste en gelijkmatige
snelheid, vermijd overbodig remmen en optrekken.
Dit kost brandstof en verhoogt de uitstoot van schade-
lijke uitlaatgassen. Een gepaste en veilige afstand tot
een voorligger is een basisvoorwaarde voor gelijkma-
tig rijden.
5.Acceleratie: met vol gas optrekken kost veel brand-
stof en verhoogt de uitstoot van schadelijke uitlaat-
gassen. Het is beter geleidelijk op te trekken en het
toerental waarbij het maximum koppel wordt geleverd,
niet te overschrijden. 5 Verwijder de imperiaal of skidragerals u deze niet
meer gebruikt. Deze accessoires verminderen de aero-
dynamica van de auto, waardoor het brandstofverbruik
toeneemt.
6. Gebruik voor het vervoer van volumineuze voorwer-
pen bij voorkeur een aanhanger.
7. Gebruik bij voorkeur de functies van het ventilatiesys-
teem: rijden met geopende ruiten heeft een negatief ef-
fect op de aerodynamica van de auto.
8. Gebruik elektrische accessoires uitsluitend als u ze no-
dig hebt. De achterruitverwarming, de verstralers, de
ruitenwissers en de aanjager van het ventilatie-/ver-
warmingssysteem vragen veel stroom, waardoor het
brandstofverbruik toeneemt (tot aan 25% in stads-
verkeer).
9. De airconditioning gebruikt zeer veel energie, waar-
door het brandstofverbruik sterk toeneemt (tot ge-
middeld +30%): gebruik wanneer de buitentempera-
tuur het toelaat, bij voorkeur de functies van het
ventilatiesysteem.
Rijstijl
1. Het verdient aanbeveling na het starten van de mo-
tordirect en rustig weg te rijden, waarbij hoge toe-
rentallen van de motor moeten worden vermeden. Laat
de motor als de auto stilstaat, niet warmdraaien met
stationair toerental en ook niet met een verhoogd toe-
rental: onder deze omstandigheden warmt de motor
veel langzamer op, terwijl het verbruik, de uitlaatgas-
emissie en de slijtage van de mechanische delen toe-
nemen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

143

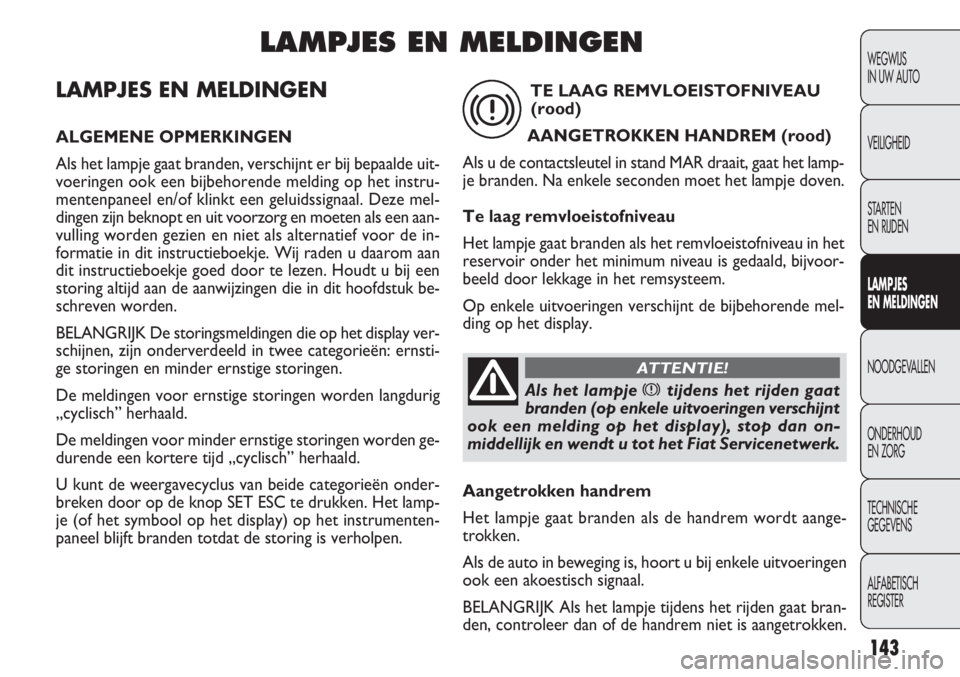

LAMPJES EN MELDINGEN
ALGEMENE OPMERKINGEN
Als het lampje gaat branden, verschijnt er bij bepaalde uit-
voeringen ook een bijbehorende melding op het instru-
mentenpaneel en/of klinkt een geluidssignaal. Deze mel-
dingen zijn beknopt en uit voorzorg en moeten als een aan-
vulling worden gezien en niet als alternatief voor de in-
formatie in dit instructieboekje. Wij raden u daarom aan
dit instructieboekje goed door te lezen. Houdt u bij een
storing altijd aan de aanwijzingen die in dit hoofdstuk be-
schreven worden.
BELANGRIJK De storingsmeldingen die op het display ver-
schijnen, zijn onderverdeeld in twee categorieën: ernsti-
ge storingen en minder ernstige storingen.
De meldingen voor ernstige storingen worden langdurig
„cyclisch” herhaald.
De meldingen voor minder ernstige storingen worden ge-
durende een kortere tijd „cyclisch” herhaald.
U kunt de weergavecyclus van beide categorieën onder-
breken door op de knop SET ESC te drukken. Het lamp-
je (of het symbool op het display) op het instrumenten-
paneel blijft branden totdat de storing is verholpen.
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
LAMPJES EN MELDINGEN
Als het lampje xtijdens het rijden gaat
branden (op enkele uitvoeringen verschijnt
ook een melding op het display), stop dan on-
middellijk en wendt u tot het Fiat Servicenetwerk.
ATTENTIE!
TE LAAG REMVLOEISTOFNIVEAU
(rood)
AANGETROKKEN HANDREM (rood)
Als u de contactsleutel in stand MAR draait, gaat het lamp-
je branden. Na enkele seconden moet het lampje doven.
Te laag remvloeistofniveau
Het lampje gaat branden als het remvloeistofniveau in het
reservoir onder het minimum niveau is gedaald, bijvoor-
beeld door lekkage in het remsysteem.
Op enkele uitvoeringen verschijnt de bijbehorende mel-
ding op het display.
x
Aangetrokken handrem
Het lampje gaat branden als de handrem wordt aange-
trokken.
Als de auto in beweging is, hoort u bij enkele uitvoeringen
ook een akoestisch signaal.
BELANGRIJK Als het lampje tijdens het rijden gaat bran-
den, controleer dan of de handrem niet is aangetrokken.

145
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

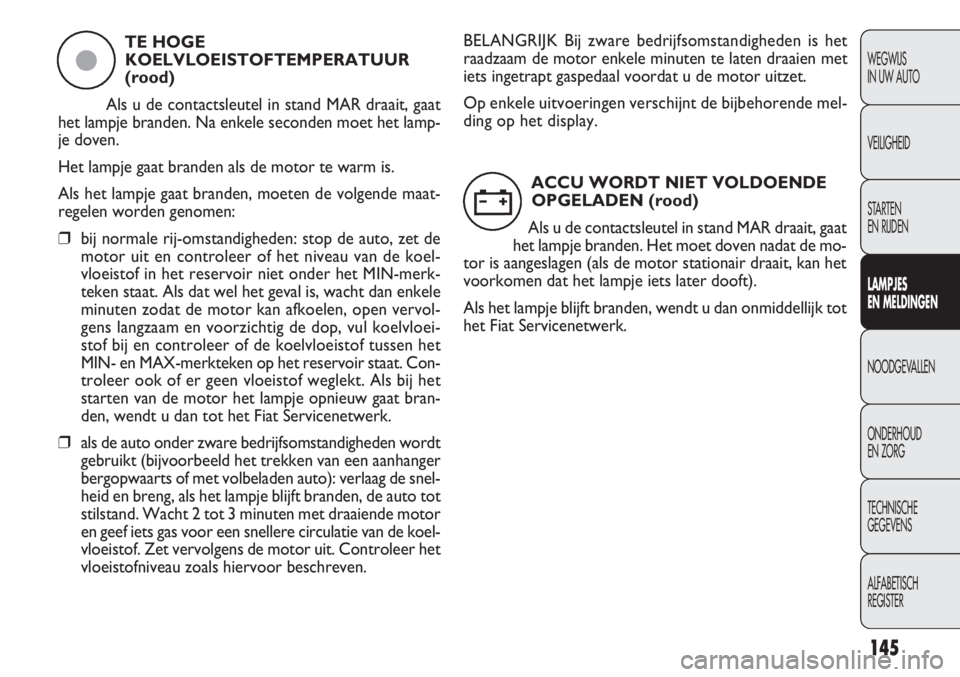

TE HOGE
KOELVLOEISTOFTEMPERATUUR
(rood)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Na enkele seconden moet het lamp-
je doven.
Het lampje gaat branden als de motor te warm is.
Als het lampje gaat branden, moeten de volgende maat-
regelen worden genomen:
❒bij normale rij-omstandigheden: stop de auto, zet de
motor uit en controleer of het niveau van de koel-
vloeistof in het reservoir niet onder het MIN-merk-
teken staat. Als dat wel het geval is, wacht dan enkele
minuten zodat de motor kan afkoelen, open vervol-
gens langzaam en voorzichtig de dop, vul koelvloei-
stof bij en controleer of de koelvloeistof tussen het
MIN- en MAX-merkteken op het reservoir staat. Con-
troleer ook of er geen vloeistof weglekt. Als bij het
starten van de motor het lampje opnieuw gaat bran-
den, wendt u dan tot het Fiat Servicenetwerk.
❒als de auto onder zware bedrijfsomstandigheden wordt
gebruikt (bijvoorbeeld het trekken van een aanhanger
bergopwaarts of met volbeladen auto): verlaag de snel-
heid en breng, als het lampje blijft branden, de auto tot
stilstand. Wacht 2 tot 3 minuten met draaiende motor
en geef iets gas voor een snellere circulatie van de koel-
vloeistof. Zet vervolgens de motor uit. Controleer het
vloeistofniveau zoals hiervoor beschreven.
ç
BELANGRIJK Bij zware bedrijfsomstandigheden is het
raadzaam de motor enkele minuten te laten draaien met
iets ingetrapt gaspedaal voordat u de motor uitzet.
Op enkele uitvoeringen verschijnt de bijbehorende mel-
ding op het display.
ACCU WORDT NIET VOLDOENDE
OPGELADEN (rood)
Als u de contactsleutel in stand MAR draait, gaat
het lampje branden. Het moet doven nadat de mo-
tor is aangeslagen (als de motor stationair draait, kan het
voorkomen dat het lampje iets later dooft).
Als het lampje blijft branden, wendt u dan onmiddellijk tot
het Fiat Servicenetwerk.
w

152
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
STORING BUITENVERLICHTING
(geel)
Het lampje gaat branden (bepaalde uitvoeringen)
als er een storing is in een van de volgende systemen:
– buitenverlichting
– dagverlichting
– remlichten
– mistachterlichten
– richtingaanwijzers
– kentekenplaatverlichting.
De storing kan betreffen: doorbranden van een of meer
lampen, doorbranden van de bijbehorende zekering of een
onderbreking in de elektrische verbinding.
Op enkele uitvoeringen gaat het lampje èbranden.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
W
ALGEMENE STORINGSMELDING
(geel)
Het lampje gaat bij de volgende omstandigheden
branden.
Storing motoroliedruksensor
Het lampje gaat branden bij een storing in de motorolie-
druksensor.
Wendt u zo snel mogelijk tot het Fiat Servicenetwerk om
de storing te laten verhelpen.
Storing buitenverlichting
(voor bepaalde uitvoeringen/markten)
Zie hetgeen beschreven is voor lampje
6.
Brandstofnoodschakelaar geactiveerd
Het lampje gaat branden als de brandstofnoodschakelaar
is ingeschakeld.
Op enkele uitvoeringen verschijnt de bijbehorende melding
op het display.
Storing parkeersensoren
(voor bepaalde uitvoeringen/markten)
Zie hetgeen beschreven is voor lampje t.
Storing Start&Stop-systeem
(voor bepaalde uitvoeringen/markten)
Het lampje gaat branden als er een storing is in het
Start&Stop-systeem.
è
STORING IN ELEKTRONISCHE
STARTBLOKKERING – FIAT CODE
(geel)
Een brandend lampje
Y(op enkele uitvoeringen verschijnt
ook de bijbehorende melding op het display) geeft een sto-
ring aan in het Fiat Code-systeem of, indien aanwezig, in
het diefstalalarm; wendt u in dat geval zo snel mogelijk
tot het Fiat Servicenetwerk.
Y
