FIAT DUCATO 2010 Návod na použitie a údržbu (in Slovakian)

90
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0049mobr. 94

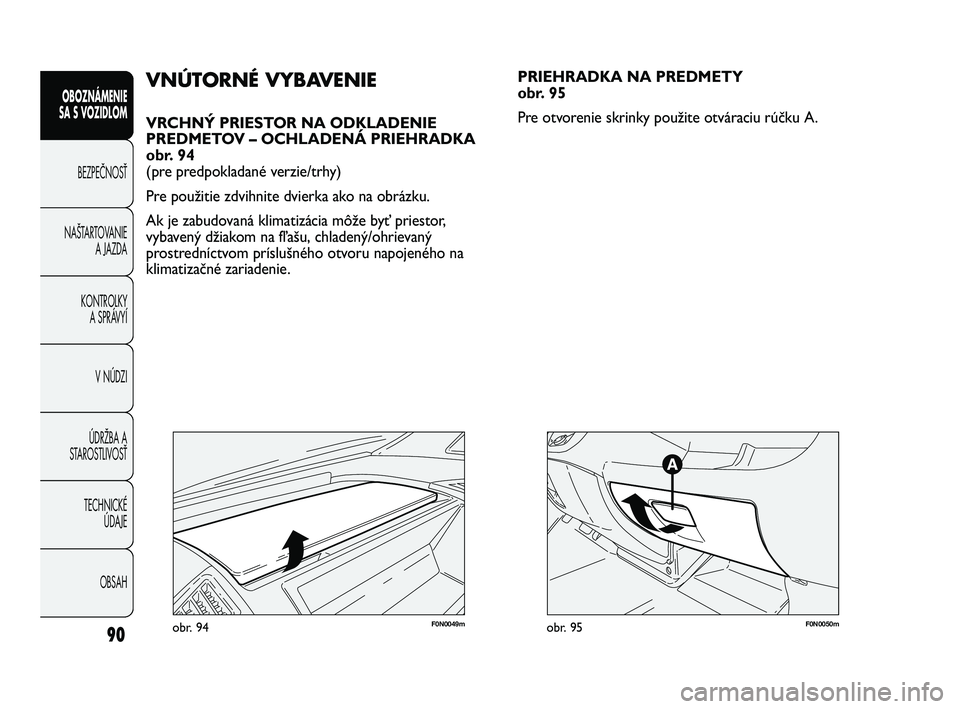

VNÚTORNÉ VYBAVENIE
VRCHNÝ PRIESTOR NA ODKLADENIE
PREDMETOV – OCHLADENÁ PRIEHRADKA
obr. 94
(pre predpokladané verzie/trhy)
Pre použitie zdvihnite dvierka ako na obrázku.
Ak je zabudovaná klimatizácia môže byť priestor,
vybavený džiakom na fľašu, chladený/ohrievaný
prostredníctvom príslušného otvoru napojeného na
klimatizačné zariadenie.PRIEHRADKA NA PREDMETY
obr. 95
Pre otvorenie skrinky použite otváraciu rúčku A.
F0N0050mobr. 95
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 90

91
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0051mobr. 96

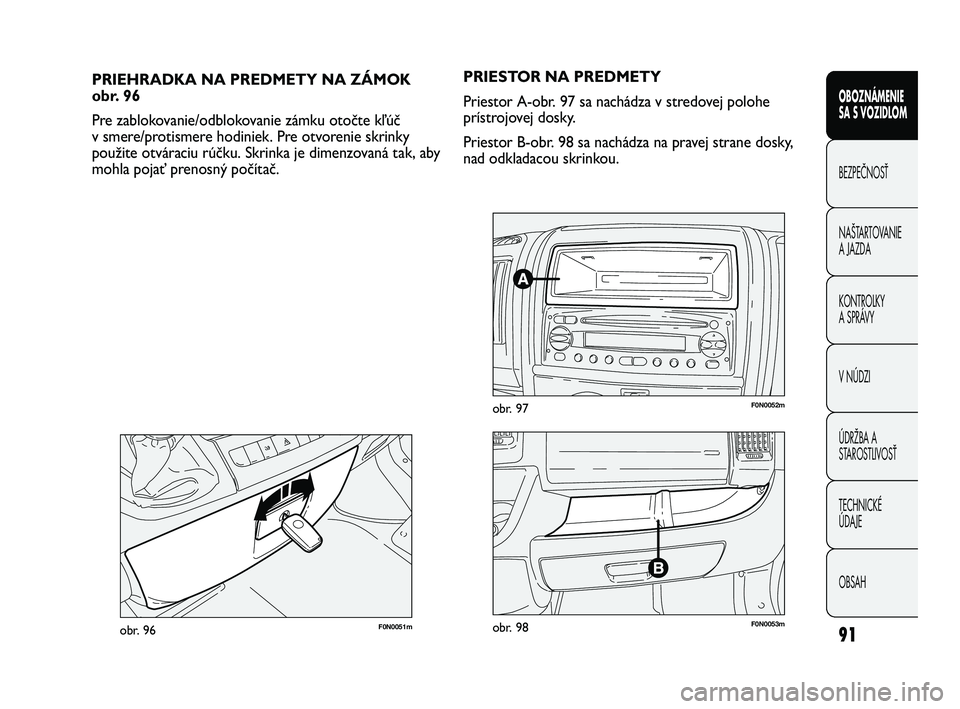

PRIEHRADKA NA PREDMETY NA ZÁMOK
obr. 96
Pre zablokovanie/odblokovanie zámku otočte kľúč
v smere/protismere hodiniek. Pre otvorenie skrinky
použite otváraciu rúčku. Skrinka je dimenzovaná tak, aby
mohla pojať prenosný počítač.PRIESTOR NA PREDMETY
Priestor A-obr. 97 sa nachádza v stredovej polohe
prístrojovej dosky.
Priestor B-obr. 98 sa nachádza na pravej strane dosky,
nad odkladacou skrinkou.
F0N0052mobr. 97
F0N0053mobr. 98
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 91

F0N0128mobr. 99F0N0134mobr. 100
PRIESTOR POD PREDNÝM SEDADLOM
NA STRANE SPOLUJAZDCA obr. 100
Pre použitie vaničky postupujte nasledovne:
❒otvorte dvierka A a vytiahnite ju ako na obrázku;
❒otočte v protismere hodiniek blokačnú rúčku B
a vytiahnite vaničku.
92
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

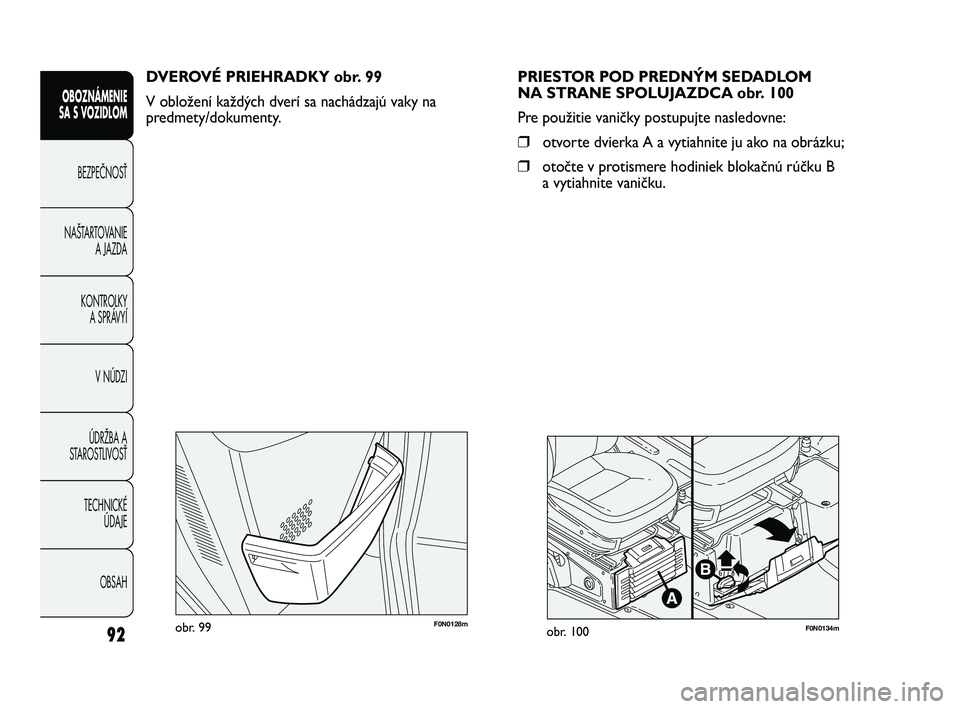

DVEROVÉ PRIEHRADKY obr. 99
V obložení každých dverí sa nachádzajú vaky na
predmety/dokumenty.
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 92

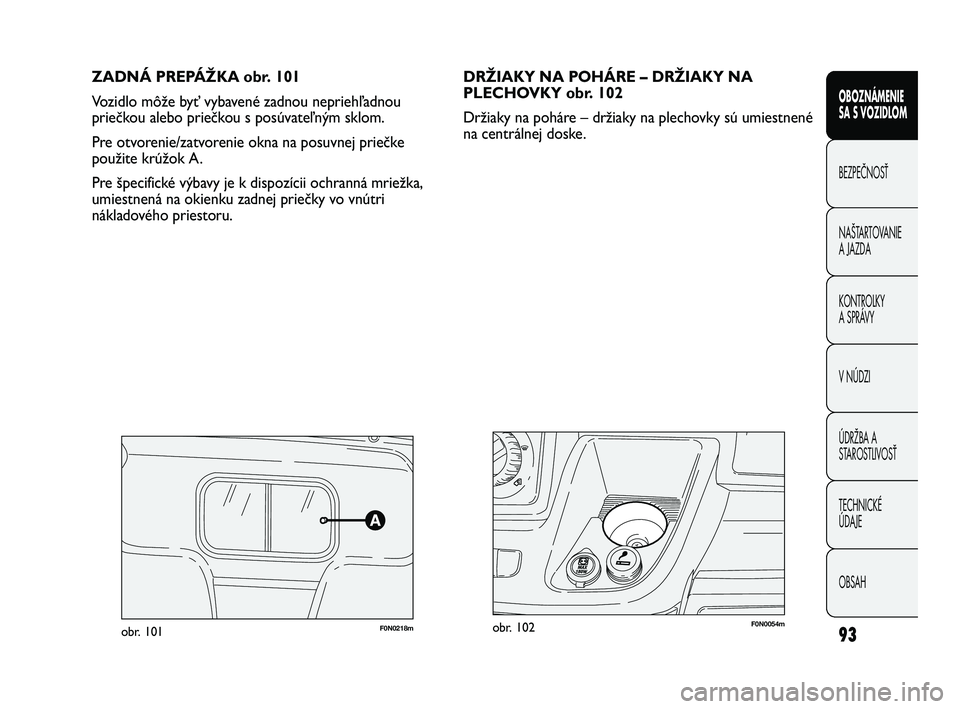

ZADNÁ PREPÁŽKA obr. 101
Vozidlo môže byť vybavené zadnou nepriehľadnou
priečkou alebo priečkou s posúvateľným sklom.
Pre otvorenie/zatvorenie okna na posuvnej priečke
použite krúžok A.
Pre špecifické výbavy je k dispozícii ochranná mriežka,
umiestnená na okienku zadnej priečky vo vnútri
nákladového priestoru.
F0N0218mobr. 101
DRŽIAKY NA POHÁRE – DRŽIAKY NA
PLECHOVKY obr. 102
Držiaky na poháre – držiaky na plechovky sú umiestnené
na centrálnej doske.
93
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0054mobr. 102
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 93

F0N0146mobr. 10494
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0055mobr. 103

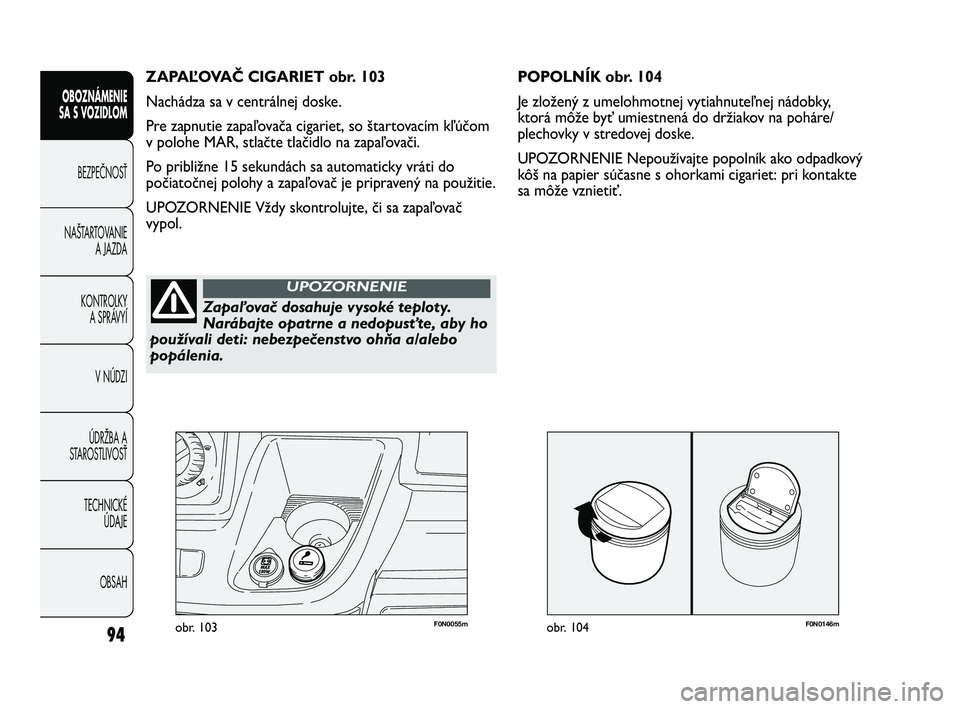

POPOLNÍK obr. 104
Je zložený z umelohmotnej vytiahnuteľnej nádobky,
ktorá môže byť umiestnená do držiakov na poháre/
plechovky v stredovej doske.
UPOZORNENIE Nepoužívajte popolník ako odpadkový
kôš na papier súčasne s ohorkami cigariet: pri kontakte
sa môže vznietiť. ZAPAĽOVAČ CIGARIET obr. 103
Nachádza sa v centrálnej doske.
Pre zapnutie zapaľovača cigariet, so štartovacím kľúčom
v polohe MAR, stlačte tlačidlo na zapaľovači.
Po približne 15 sekundách sa automaticky vráti do
počiatočnej polohy a zapaľovač je pripravený na použitie.
UPOZORNENIE Vždy skontrolujte, či sa zapaľovač
vypol.
Zapaľovač dosahuje vysoké teploty.
Narábajte opatrne a nedopusťte, aby ho
používali deti: nebezpečenstvo ohňa a/alebo
popálenia.
UPOZORNENIE
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 94

95
F0N0057mobr. 106F0N0056mobr. 105

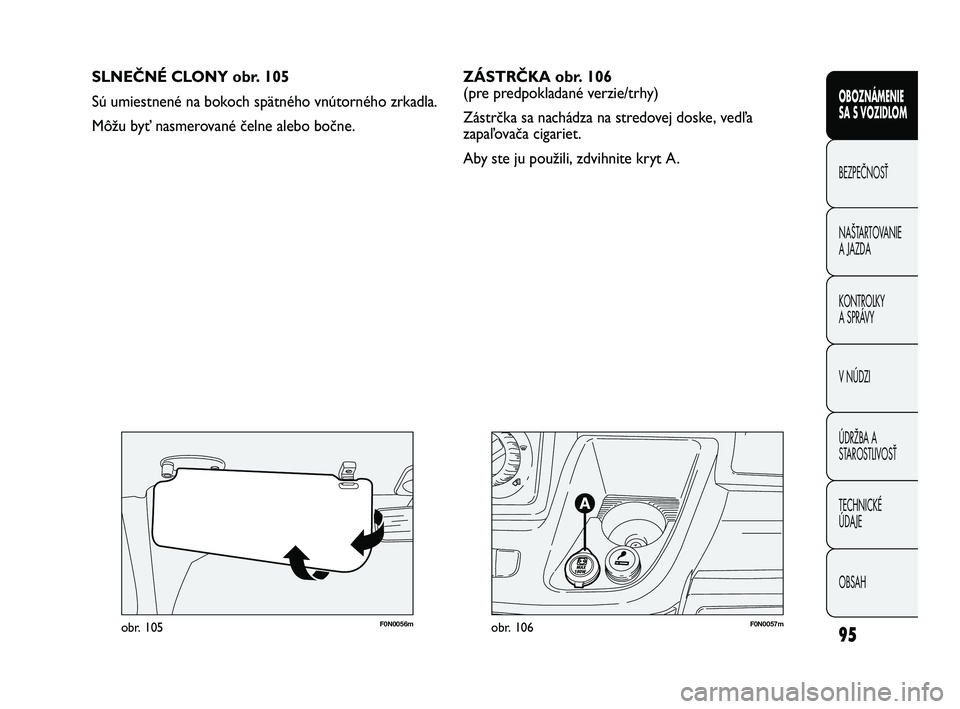

SLNEČNÉ CLONY obr. 105
Sú umiestnené na bokoch spätného vnútorného zrkadla.
Môžu byť nasmerované čelne alebo bočne.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
ZÁSTRČKA obr. 106
(pre predpokladané verzie/trhy)
Zástrčka sa nachádza na stredovej doske, vedľa
zapaľovača cigariet.
Aby ste ju použili, zdvihnite kryt A.
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 95

96
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

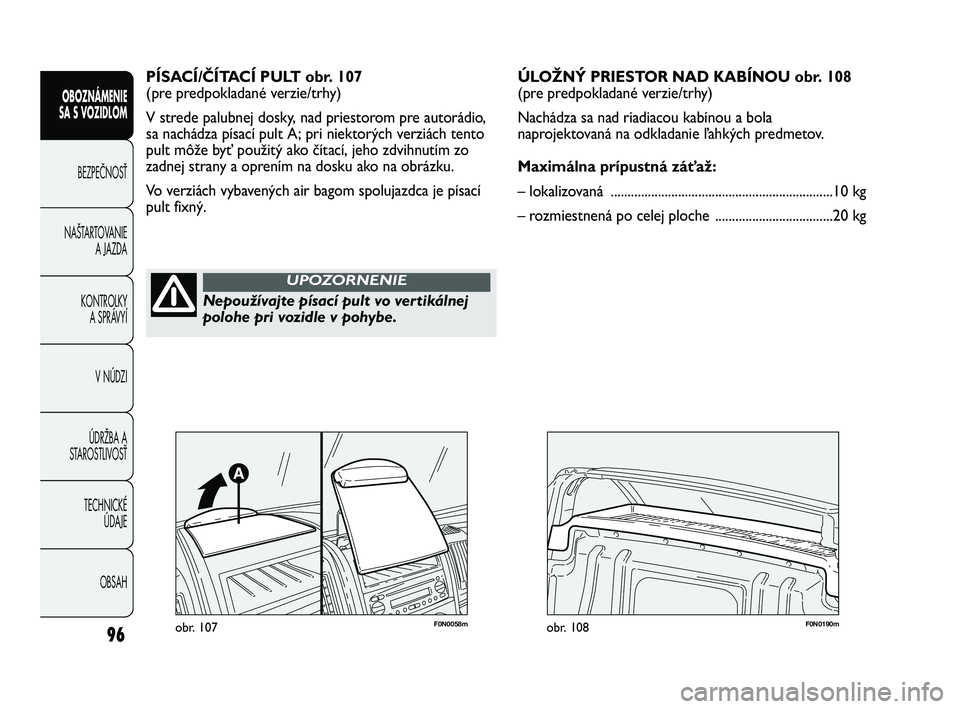

PÍSACÍ/ČÍTACÍ PULT obr. 107
(pre predpokladané verzie/trhy)
V strede palubnej dosky, nad priestorom pre autorádio,
sa nachádza písací pult A; pri niektorých verziách tento
pult môže byť použitý ako čítací, jeho zdvihnutím zo
zadnej strany a oprením na dosku ako na obrázku.
Vo verziách vybavených air bagom spolujazdca je písací
pult fixný.
Nepoužívajte písací pult vo vertikálnej
polohe pri vozidle v pohybe.
UPOZORNENIE
ÚLOŽNÝ PRIESTOR NAD KABÍNOU obr. 108
(pre predpokladané verzie/trhy)
Nachádza sa nad riadiacou kabínou a bola
naprojektovaná na odkladanie ľahkých predmetov.
Maximálna prípustná záťaž:
– lokalizovaná ..................................................................10 kg
– rozmiestnená po celej ploche ...................................20 kg
F0N0058mobr. 107F0N0190mobr. 108
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 96

97
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

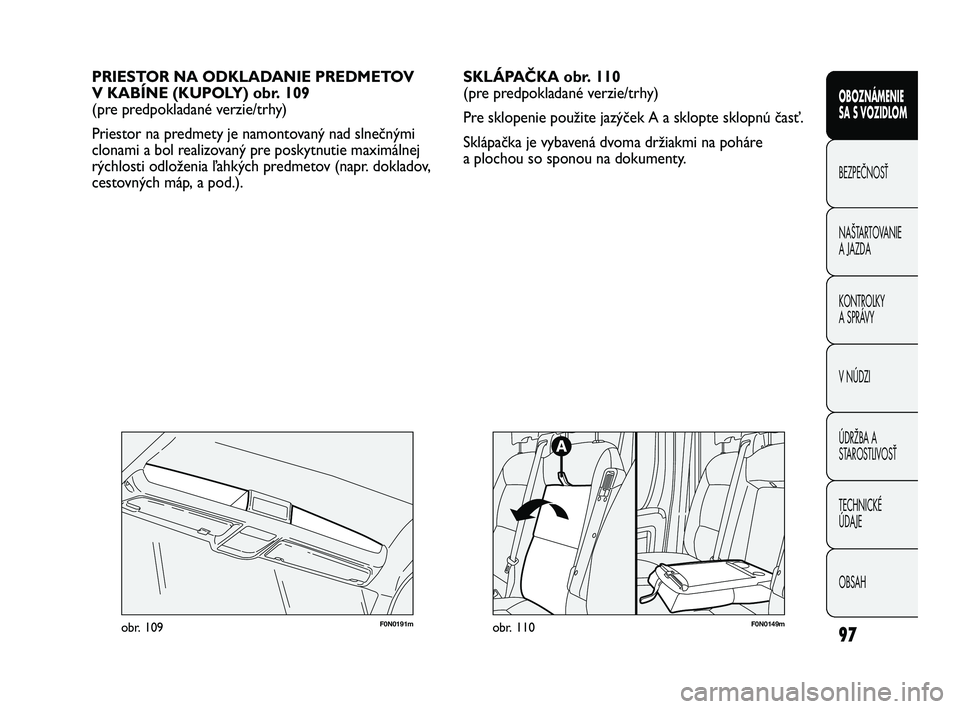

PRIESTOR NA ODKLADANIE PREDMETOV
V KABÍNE (KUPOLY) obr. 109
(pre predpokladané verzie/trhy)
Priestor na predmety je namontovaný nad slnečnými
clonami a bol realizovaný pre poskytnutie maximálnej
rýchlosti odloženia ľahkých predmetov (napr. dokladov,
cestovných máp, a pod.).SKLÁPAČKA obr. 110
(pre predpokladané verzie/trhy)
Pre sklopenie použite jazýček A a sklopte sklopnú časť.
Sklápačka je vybavená dvoma držiakmi na poháre
a plochou so sponou na dokumenty.
F0N0191mobr. 109F0N0149mobr. 110
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 97

F0N0217mobr. 111F0N0214mobr. 112
Displej pre zadný videnie je regulovaný spôsobom
zrkadla („mirror“). Keď nie je používaný musí byť
uzatvorený do hronej zóny skrinky na predmety.
AKTIVÁCIA
Systém sa aktivuje so vsunutým kľúčom a zaradením
spiatočky alebo prostredníctvom príslušného tlačidla; ak
je vozidlo v pohybe, napríklad počas manévru spiatočky,
systém funguje až do rýchlosti zhruba 15 km/h
a deaktivuje sa pri presiahnutí rýchlosti zhruba 18 km/h.
Keď je vyradená spiatočka, zobrazenie bude na displeji
ešte zhruba tak na 5 sekúnd.
98
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYÍ
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH

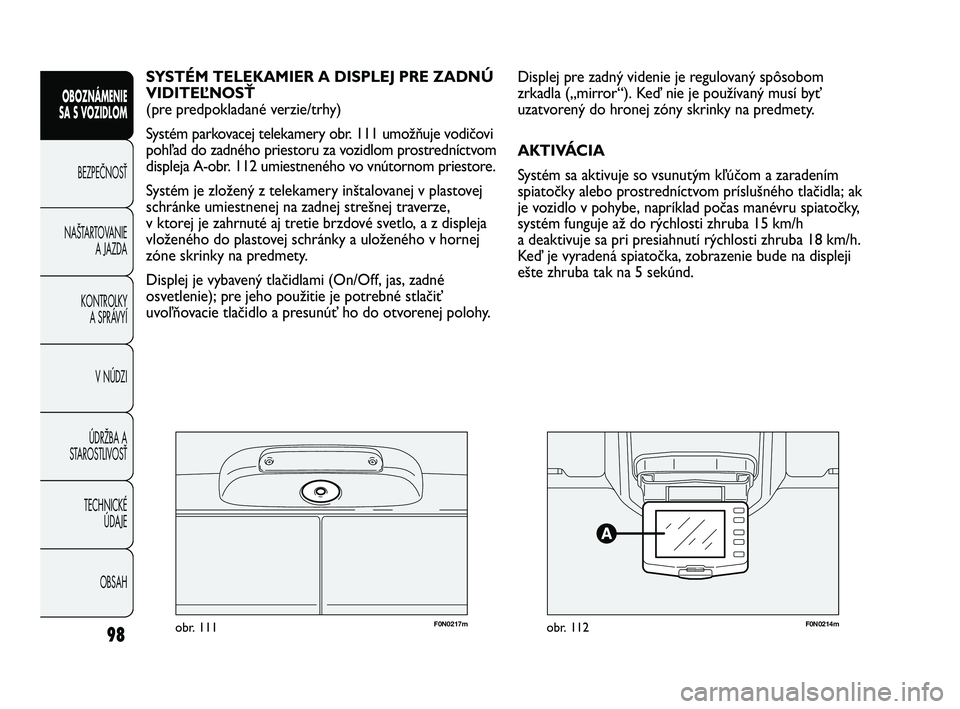

SYSTÉM TELEKAMIER A DISPLEJ PRE ZADNÚ
VIDITEĽNOSŤ
(pre predpokladané verzie/trhy)
Systém parkovacej telekamery obr. 111 umožňuje vodičovi
pohľad do zadného priestoru za vozidlom prostredníctvom
displeja A-obr. 112 umiestneného vo vnútornom priestore.
Systém je zložený z telekamery inštalovanej v plastovej
schránke umiestnenej na zadnej strešnej traverze,
v ktorej je zahrnuté aj tretie brzdové svetlo, a z displeja
vloženého do plastovej schránky a uloženého v hornej
zóne skrinky na predmety.
Displej je vybavený tlačidlami (On/Off, jas, zadné
osvetlenie); pre jeho použitie je potrebné stlačiť
uvoľňovacie tlačidlo a presunúť ho do otvorenej polohy.
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 98

99

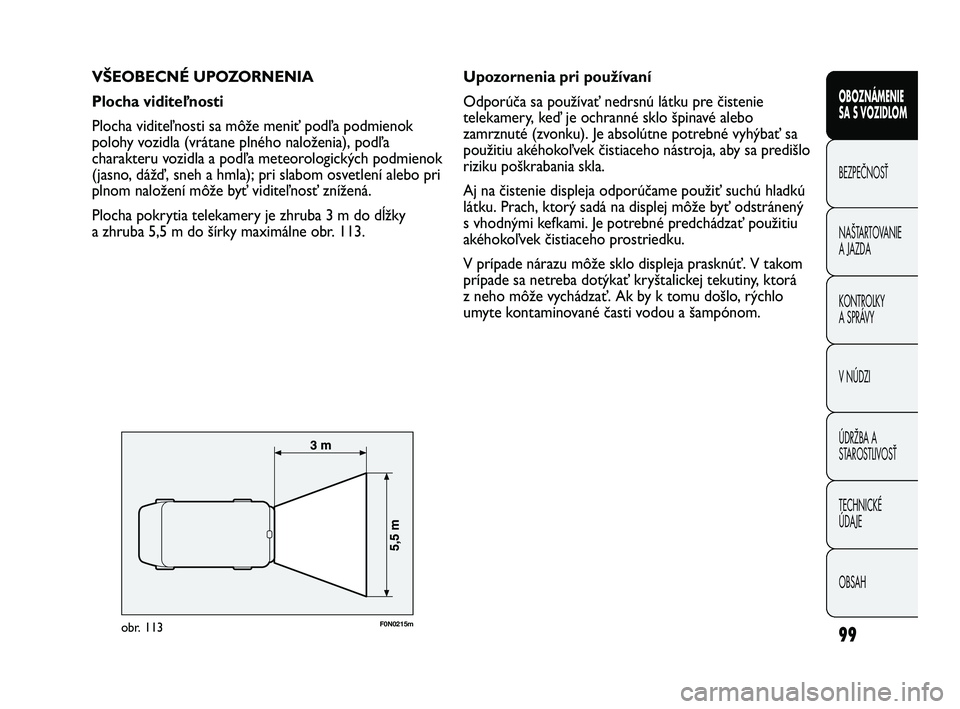

VŠEOBECNÉ UPOZORNENIA
Plocha viditeľnosti
Plocha viditeľnosti sa môže meniť podľa podmienok
polohy vozidla (vrátane plného naloženia), podľa
charakteru vozidla a podľa meteorologických podmienok
(jasno, dážď, sneh a hmla); pri slabom osvetlení alebo pri
plnom naložení môže byť viditeľnosť znížená.
Plocha pokrytia telekamery je zhruba 3 m do dĺžky
a zhruba 5,5 m do šírky maximálne obr. 113.
OBOZNÁMENIE
SA S VOZIDLOM
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVY
V NÚDZI
ÚDRŽBA A
STAROSTLIVOSŤ
TECHNICKÉ
ÚDAJE
OBSAH
F0N0215mobr. 113
Upozornenia pri používaní
Odporúča sa používať nedrsnú látku pre čistenie
telekamery, keď je ochranné sklo špinavé alebo
zamrznuté (zvonku). Je absolútne potrebné vyhýbať sa
použitiu akéhokoľvek čistiaceho nástroja, aby sa predišlo
riziku poškrabania skla.
Aj na čistenie displeja odporúčame použiť suchú hladkú
látku. Prach, ktorý sadá na displej môže byť odstránený
s vhodnými kefkami. Je potrebné predchádzať použitiu
akéhokoľvek čistiaceho prostriedku.
V prípade nárazu môže sklo displeja prasknúť. V takom
prípade sa netreba dotýkať kryštalickej tekutiny, ktorá
z neho môže vychádzať. Ak by k tomu došlo, rýchlo
umyte kontaminované časti vodou a šampónom.
037-128 DUCATO LUM SK 7ed 7/5/10 10:58 AM Page 99
