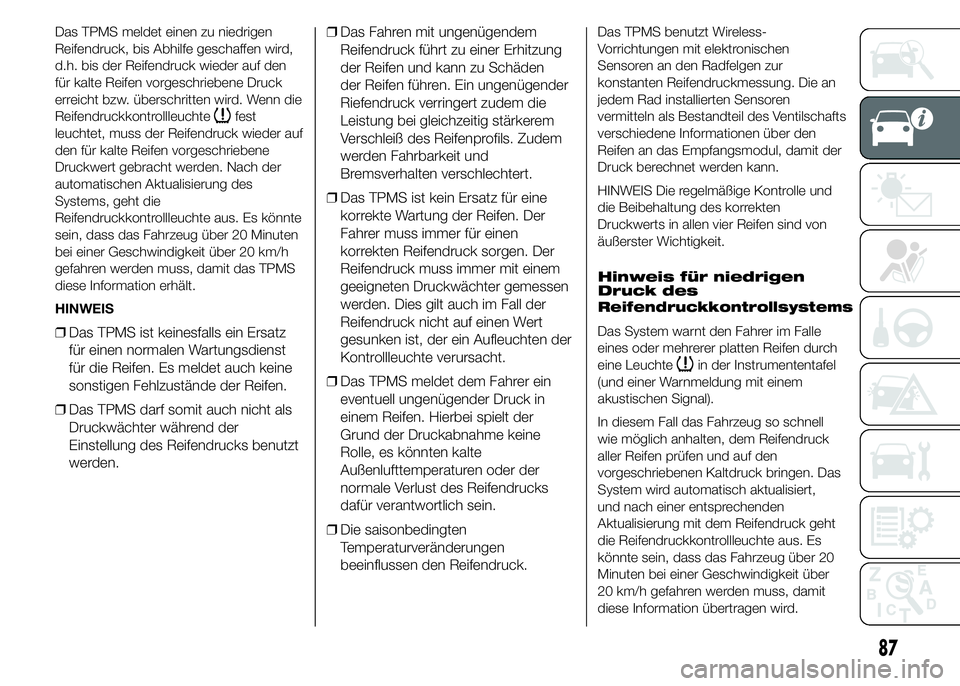

FIAT DUCATO 2015 Betriebsanleitung (in German)

Das TPMS meldet einen zu niedrigen
Reifendruck, bis Abhilfe geschaffen wird,
d.h. bis der Reifendruck wieder auf den
für kalte Reifen vorgeschriebene Druck
erreicht bzw. überschritten wird. Wenn die
Reifendruckkontrollleuchte
fest
leuchtet, muss der Reifendruck wieder auf
den für kalte Reifen vorgeschriebene
Druckwert gebracht werden. Nach der
automatischen Aktualisierung des
Systems, geht die
Reifendruckkontrollleuchte aus. Es könnte
sein, dass das Fahrzeug über 20 Minuten
bei einer Geschwindigkeit über 20 km/h
gefahren werden muss, damit das TPMS
diese Information erhält.
HINWEIS
❒Das TPMS ist keinesfalls ein Ersatz
für einen normalen Wartungsdienst
für die Reifen. Es meldet auch keine
sonstigen Fehlzustände der Reifen.
❒Das TPMS darf somit auch nicht als
Druckwächter während der
Einstellung des Reifendrucks benutzt
werden.❒Das Fahren mit ungenügendem
Reifendruck führt zu einer Erhitzung
der Reifen und kann zu Schäden
der Reifen führen. Ein ungenügender
Riefendruck verringert zudem die
Leistung bei gleichzeitig stärkerem
Verschleiß des Reifenprofils. Zudem
werden Fahrbarkeit und
Bremsverhalten verschlechtert.
❒Das TPMS ist kein Ersatz für eine
korrekte Wartung der Reifen. Der
Fahrer muss immer für einen
korrekten Reifendruck sorgen. Der
Reifendruck muss immer mit einem
geeigneten Druckwächter gemessen
werden. Dies gilt auch im Fall der
Reifendruck nicht auf einen Wert
gesunken ist, der ein Aufleuchten der
Kontrollleuchte verursacht.
❒Das TPMS meldet dem Fahrer ein
eventuell ungenügender Druck in
einem Reifen. Hierbei spielt der
Grund der Druckabnahme keine
Rolle, es könnten kalte
Außenlufttemperaturen oder der
normale Verlust des Reifendrucks
dafür verantwortlich sein.
❒Die saisonbedingten
Temperaturveränderungen
beeinflussen den Reifendruck.
Das TPMS benutzt Wireless-
Vorrichtungen mit elektronischen
Sensoren an den Radfelgen zur
konstanten Reifendruckmessung. Die an
jedem Rad installierten Sensoren
vermitteln als Bestandteil des Ventilschafts
verschiedene Informationen über den
Reifen an das Empfangsmodul, damit der
Druck berechnet werden kann.
HINWEIS Die regelmäßige Kontrolle und
die Beibehaltung des korrekten
Druckwerts in allen vier Reifen sind von
äußerster Wichtigkeit.
Das System warnt den Fahrer im Falle
eines oder mehrerer platten Reifen durch
eine Leuchte
in der Instrumententafel
(und einer Warnmeldung mit einem
akustischen Signal).
In diesem Fall das Fahrzeug so schnell
wie möglich anhalten, dem Reifendruck
aller Reifen prüfen und auf den
vorgeschriebenen Kaltdruck bringen. Das
System wird automatisch aktualisiert,
und nach einer entsprechenden
Aktualisierung mit dem Reifendruck geht
die Reifendruckkontrollleuchte aus. Es
könnte sein, dass das Fahrzeug über 20
Minuten bei einer Geschwindigkeit über
20 km/h gefahren werden muss, damit
diese Information übertragen wird.
87
Hinweis für niedrigen
Druck des
Reifendruckkontrollsystems

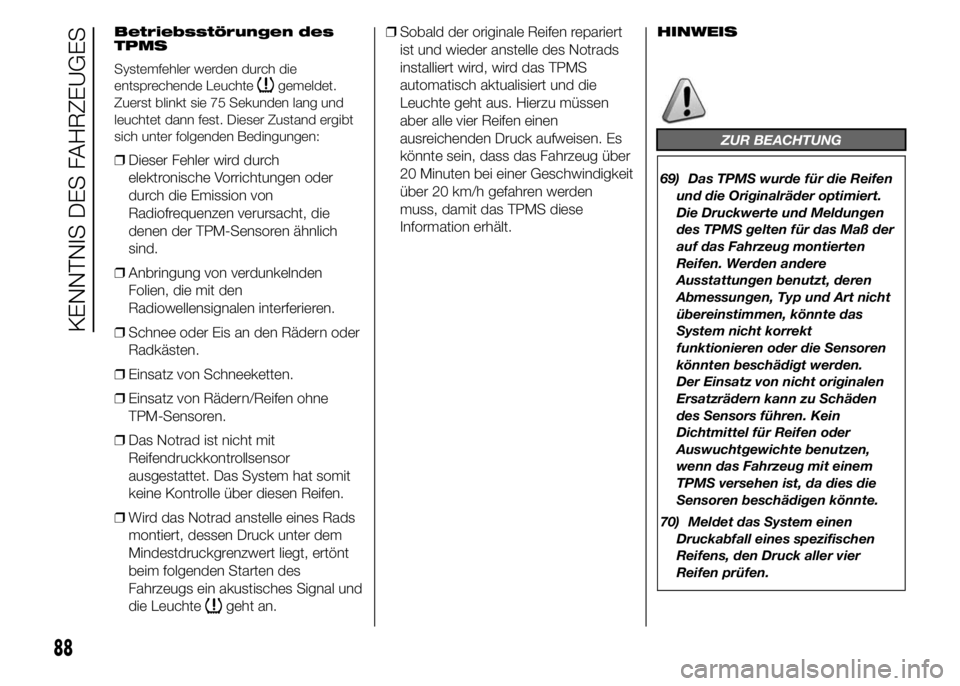

Betriebsstörungen des
TPMS
Systemfehler werden durch die
entsprechende Leuchte
gemeldet.
Zuerst blinkt sie 75 Sekunden lang und
leuchtet dann fest. Dieser Zustand ergibt
sich unter folgenden Bedingungen:
❒Dieser Fehler wird durch
elektronische Vorrichtungen oder
durch die Emission von
Radiofrequenzen verursacht, die
denen der TPM-Sensoren ähnlich
sind.
❒Anbringung von verdunkelnden
Folien, die mit den
Radiowellensignalen interferieren.
❒Schnee oder Eis an den Rädern oder
Radkästen.
❒Einsatz von Schneeketten.
❒Einsatz von Rädern/Reifen ohne
TPM-Sensoren.
❒Das Notrad ist nicht mit
Reifendruckkontrollsensor
ausgestattet. Das System hat somit
keine Kontrolle über diesen Reifen.
❒Wird das Notrad anstelle eines Rads
montiert, dessen Druck unter dem
Mindestdruckgrenzwert liegt, ertönt
beim folgenden Starten des
Fahrzeugs ein akustisches Signal und
die Leuchte
geht an.❒Sobald der originale Reifen repariert
ist und wieder anstelle des Notrads
installiert wird, wird das TPMS
automatisch aktualisiert und die
Leuchte geht aus. Hierzu müssen
aber alle vier Reifen einen
ausreichenden Druck aufweisen. Es
könnte sein, dass das Fahrzeug über
20 Minuten bei einer Geschwindigkeit
über 20 km/h gefahren werden
muss, damit das TPMS diese
Information erhält.
HINWEIS
ZUR BEACHTUNG
69) Das TPMS wurde für die Reifen
und die Originalräder optimiert.
Die Druckwerte und Meldungen
des TPMS gelten für das Maß der
auf das Fahrzeug montierten
Reifen. Werden andere
Ausstattungen benutzt, deren
Abmessungen, Typ und Art nicht
übereinstimmen, könnte das
System nicht korrekt
funktionieren oder die Sensoren
könnten beschädigt werden.
Der Einsatz von nicht originalen
Ersatzrädern kann zu Schäden
des Sensors führen. Kein
Dichtmittel für Reifen oder
Auswuchtgewichte benutzen,
wenn das Fahrzeug mit einem
TPMS versehen ist, da dies die
Sensoren beschädigen könnte.
70) Meldet das System einen
Druckabfall eines spezifischen
Reifens, den Druck aller vier
Reifen prüfen.
88
KENNTNIS DES FAHRZEUGES

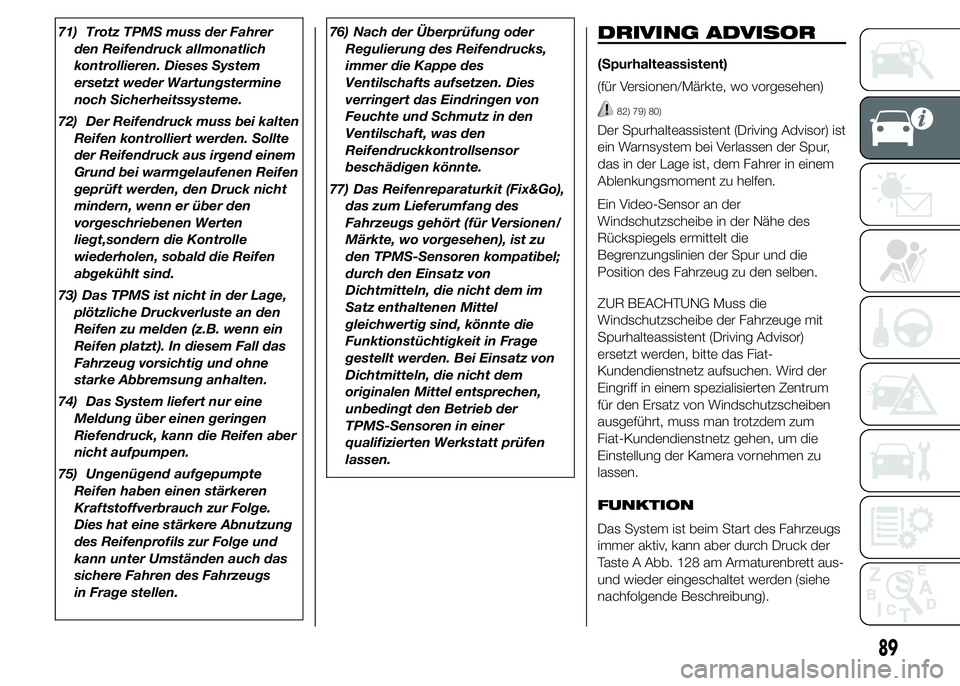

71) Trotz TPMS muss der Fahrer
den Reifendruck allmonatlich
kontrollieren. Dieses System
ersetzt weder Wartungstermine
noch Sicherheitssysteme.
72) Der Reifendruck muss bei kalten
Reifen kontrolliert werden. Sollte
der Reifendruck aus irgend einem
Grund bei warmgelaufenen Reifen
geprüft werden, den Druck nicht
mindern, wenn er über den
vorgeschriebenen Werten
liegt,sondern die Kontrolle
wiederholen, sobald die Reifen
abgekühlt sind.
73) Das TPMS ist nicht in der Lage,
plötzliche Druckverluste an den
Reifen zu melden (z.B. wenn ein
Reifen platzt). In diesem Fall das
Fahrzeug vorsichtig und ohne
starke Abbremsung anhalten.
74) Das System liefert nur eine
Meldung über einen geringen
Riefendruck, kann die Reifen aber
nicht aufpumpen.
75) Ungenügend aufgepumpte
Reifen haben einen stärkeren
Kraftstoffverbrauch zur Folge.
Dies hat eine stärkere Abnutzung
des Reifenprofils zur Folge und
kann unter Umständen auch das
sichere Fahren des Fahrzeugs
in Frage stellen.76) Nach der Überprüfung oder
Regulierung des Reifendrucks,
immer die Kappe des
Ventilschafts aufsetzen. Dies
verringert das Eindringen von
Feuchte und Schmutz in den
Ventilschaft, was den
Reifendruckkontrollsensor
beschädigen könnte.
77) Das Reifenreparaturkit (Fix&Go),
das zum Lieferumfang des
Fahrzeugs gehört (für Versionen/
Märkte, wo vorgesehen), ist zu
den TPMS-Sensoren kompatibel;
durch den Einsatz von
Dichtmitteln, die nicht dem im
Satz enthaltenen Mittel
gleichwertig sind, könnte die
Funktionstüchtigkeit in Frage
gestellt werden. Bei Einsatz von
Dichtmitteln, die nicht dem
originalen Mittel entsprechen,
unbedingt den Betrieb der
TPMS-Sensoren in einer
qualifizierten Werkstatt prüfen
lassen.DRIVING ADVISOR
(Spurhalteassistent)
(für Versionen/Märkte, wo vorgesehen)
82) 79) 80)
Der Spurhalteassistent (Driving Advisor) ist
ein Warnsystem bei Verlassen der Spur,
das in der Lage ist, dem Fahrer in einem
Ablenkungsmoment zu helfen.
Ein Video-Sensor an der
Windschutzscheibe in der Nähe des
Rückspiegels ermittelt die
Begrenzungslinien der Spur und die
Position des Fahrzeug zu den selben.
ZUR BEACHTUNG Muss die
Windschutzscheibe der Fahrzeuge mit
Spurhalteassistent (Driving Advisor)
ersetzt werden, bitte das Fiat-
Kundendienstnetz aufsuchen. Wird der
Eingriff in einem spezialisierten Zentrum
für den Ersatz von Windschutzscheiben
ausgeführt, muss man trotzdem zum
Fiat-Kundendienstnetz gehen, um die
Einstellung der Kamera vornehmen zu
lassen.
FUNKTION
Das System ist beim Start des Fahrzeugs
immer aktiv, kann aber durch Druck der
Taste A Abb. 128 am Armaturenbrett aus-
und wieder eingeschaltet werden (siehe
nachfolgende Beschreibung).
89

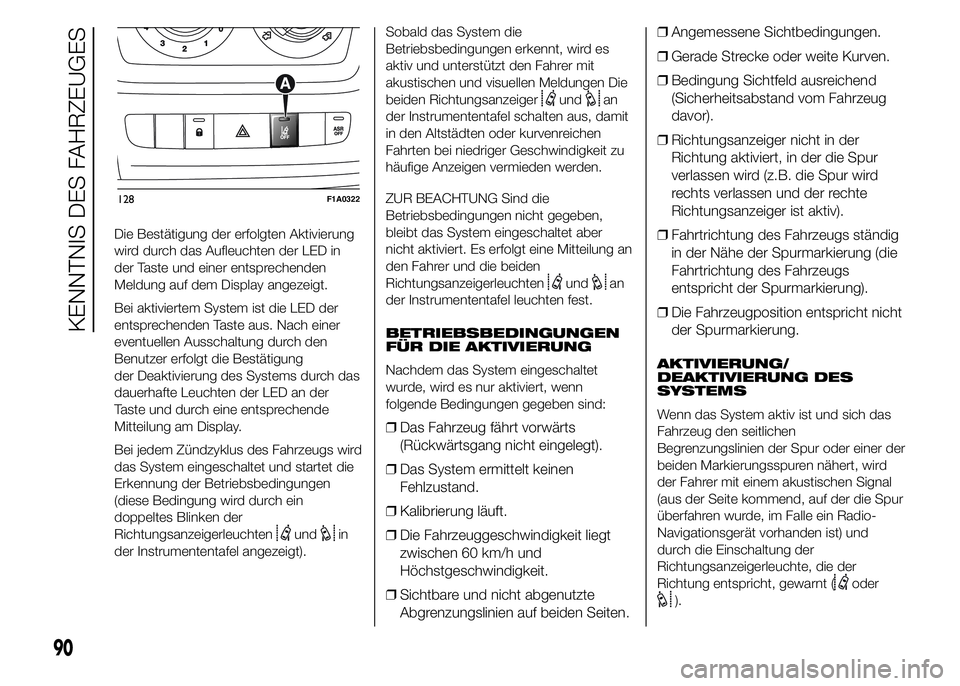

Die Bestätigung der erfolgten Aktivierung
wird durch das Aufleuchten der LED in
der Taste und einer entsprechenden
Meldung auf dem Display angezeigt.
Bei aktiviertem System ist die LED der
entsprechenden Taste aus. Nach einer
eventuellen Ausschaltung durch den
Benutzer erfolgt die Bestätigung
der Deaktivierung des Systems durch das
dauerhafte Leuchten der LED an der
Taste und durch eine entsprechende
Mitteilung am Display.
Bei jedem Zündzyklus des Fahrzeugs wird
das System eingeschaltet und startet die
Erkennung der Betriebsbedingungen
(diese Bedingung wird durch ein
doppeltes Blinken der
Richtungsanzeigerleuchten
undin
der Instrumententafel angezeigt).Sobald das System die
Betriebsbedingungen erkennt, wird es
aktiv und unterstützt den Fahrer mit
akustischen und visuellen Meldungen Die
beiden Richtungsanzeiger
undan
der Instrumententafel schalten aus, damit
in den Altstädten oder kurvenreichen
Fahrten bei niedriger Geschwindigkeit zu
häufige Anzeigen vermieden werden.
ZUR BEACHTUNG Sind die
Betriebsbedingungen nicht gegeben,
bleibt das System eingeschaltet aber
nicht aktiviert. Es erfolgt eine Mitteilung an
den Fahrer und die beiden
Richtungsanzeigerleuchten
undan
der Instrumententafel leuchten fest.
BETRIEBSBEDINGUNGEN
FÜR DIE AKTIVIERUNG
Nachdem das System eingeschaltet
wurde, wird es nur aktiviert, wenn
folgende Bedingungen gegeben sind:
❒Das Fahrzeug fährt vorwärts
(Rückwärtsgang nicht eingelegt).
❒Das System ermittelt keinen
Fehlzustand.
❒Kalibrierung läuft.
❒Die Fahrzeuggeschwindigkeit liegt
zwischen 60 km/h und
Höchstgeschwindigkeit.
❒Sichtbare und nicht abgenutzte
Abgrenzungslinien auf beiden Seiten.❒Angemessene Sichtbedingungen.
❒Gerade Strecke oder weite Kurven.
❒Bedingung Sichtfeld ausreichend
(Sicherheitsabstand vom Fahrzeug
davor).
❒Richtungsanzeiger nicht in der
Richtung aktiviert, in der die Spur
verlassen wird (z.B. die Spur wird
rechts verlassen und der rechte
Richtungsanzeiger ist aktiv).
❒Fahrtrichtung des Fahrzeugs ständig
in der Nähe der Spurmarkierung (die
Fahrtrichtung des Fahrzeugs
entspricht der Spurmarkierung).
❒Die Fahrzeugposition entspricht nicht
der Spurmarkierung.
AKTIVIERUNG/
DEAKTIVIERUNG DES
SYSTEMS
Wenn das System aktiv ist und sich das
Fahrzeug den seitlichen
Begrenzungslinien der Spur oder einer der
beiden Markierungsspuren nähert, wird
der Fahrer mit einem akustischen Signal
(aus der Seite kommend, auf der die Spur
überfahren wurde, im Falle ein Radio-
Navigationsgerät vorhanden ist) und
durch die Einschaltung der
Richtungsanzeigerleuchte, die der
Richtung entspricht, gewarnt (
oder
).
128F1A0322
90
KENNTNIS DES FAHRZEUGES

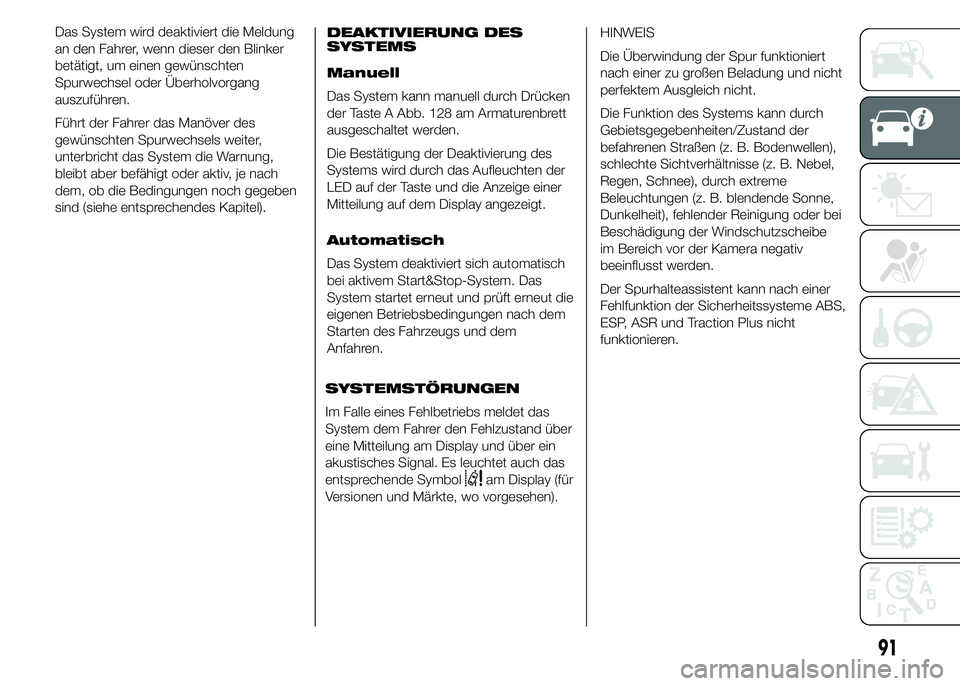

Das System wird deaktiviert die Meldung
an den Fahrer, wenn dieser den Blinker
betätigt, um einen gewünschten
Spurwechsel oder Überholvorgang
auszuführen.
Führt der Fahrer das Manöver des
gewünschten Spurwechsels weiter,
unterbricht das System die Warnung,
bleibt aber befähigt oder aktiv, je nach
dem, ob die Bedingungen noch gegeben
sind (siehe entsprechendes Kapitel).DEAKTIVIERUNG DES
SYSTEMS
Manuell
Das System kann manuell durch Drücken
der Taste A Abb. 128 am Armaturenbrett
ausgeschaltet werden.
Die Bestätigung der Deaktivierung des
Systems wird durch das Aufleuchten der
LED auf der Taste und die Anzeige einer
Mitteilung auf dem Display angezeigt.
Automatisch
Das System deaktiviert sich automatisch
bei aktivem Start&Stop-System. Das
System startet erneut und prüft erneut die
eigenen Betriebsbedingungen nach dem
Starten des Fahrzeugs und dem
Anfahren.
SYSTEMSTÖRUNGEN
Im Falle eines Fehlbetriebs meldet das
System dem Fahrer den Fehlzustand über
eine Mitteilung am Display und über ein
akustisches Signal. Es leuchtet auch das
entsprechende Symbol
am Display (für
Versionen und Märkte, wo vorgesehen).HINWEIS
Die Überwindung der Spur funktioniert
nach einer zu großen Beladung und nicht
perfektem Ausgleich nicht.
Die Funktion des Systems kann durch
Gebietsgegebenheiten/Zustand der
befahrenen Straßen (z. B. Bodenwellen),
schlechte Sichtverhältnisse (z. B. Nebel,
Regen, Schnee), durch extreme
Beleuchtungen (z. B. blendende Sonne,
Dunkelheit), fehlender Reinigung oder bei
Beschädigung der Windschutzscheibe
im Bereich vor der Kamera negativ
beeinflusst werden.
Der Spurhalteassistent kann nach einer
Fehlfunktion der Sicherheitssysteme ABS,
ESP, ASR und Traction Plus nicht
funktionieren.
91

79) Der Spurhalteassistent ist kein
automatisches Lenksystem und
ersetzt den Fahrer bei der
Richtungskontrolle des
Fahrzeuges nicht. Der Fahrer ist
persönlich verantwortlich, seine
Aufmerksamkeit den
Verkehrsbedingungen und der
Straße anzupassen und die
Fahrstrecke auf sichere Weise zu
kontrollieren.
80) Bei schlecht lesbaren,
überlagerten oder fehlenden
Linien kann das System den
Fahrer nicht unterstützen; in
diesem Fall ist der
Spurhalteassistent (Driving
Advisor) nicht aktiv.
92
KENNTNIS DES FAHRZEUGES

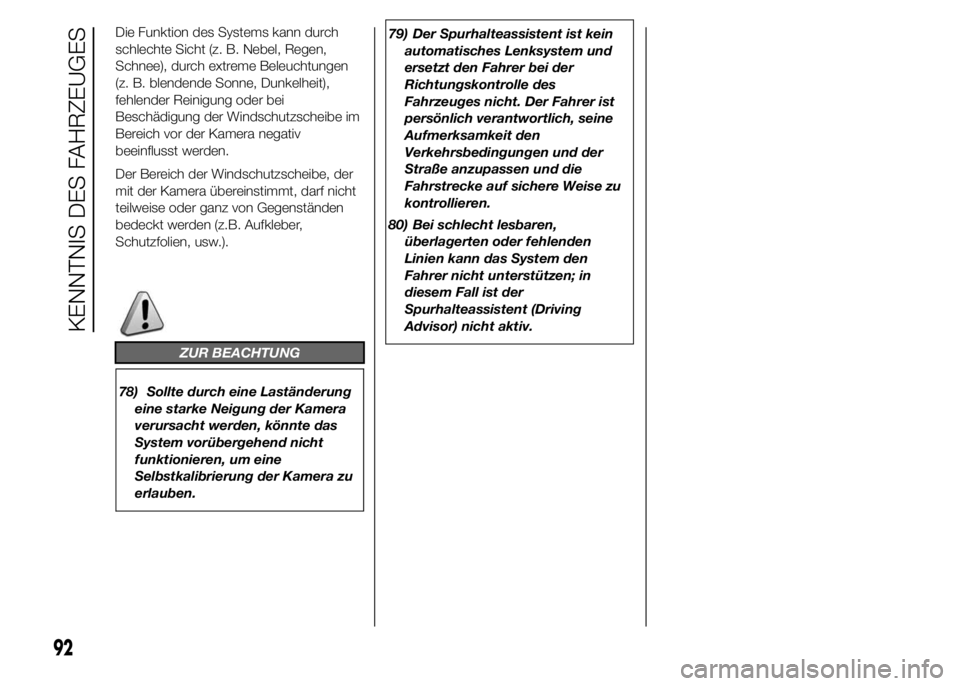

Die Funktion des Systems kann durch
schlechte Sicht (z. B. Nebel, Regen,
Schnee), durch extreme Beleuchtungen
(z. B. blendende Sonne, Dunkelheit),
fehlender Reinigung oder bei
Beschädigung der Windschutzscheibe im
Bereich vor der Kamera negativ
beeinflusst werden.
Der Bereich der Windschutzscheibe, der
mit der Kamera übereinstimmt, darf nicht
teilweise oder ganz von Gegenständen
bedeckt werden (z.B. Aufkleber,
Schutzfolien, usw.).
ZUR BEACHTUNG
78) Sollte durch eine Laständerung
eine starke Neigung der Kamera
verursacht werden, könnte das
System vorübergehend nicht
funktionieren, um eine
Selbstkalibrierung der Kamera zu
erlauben.

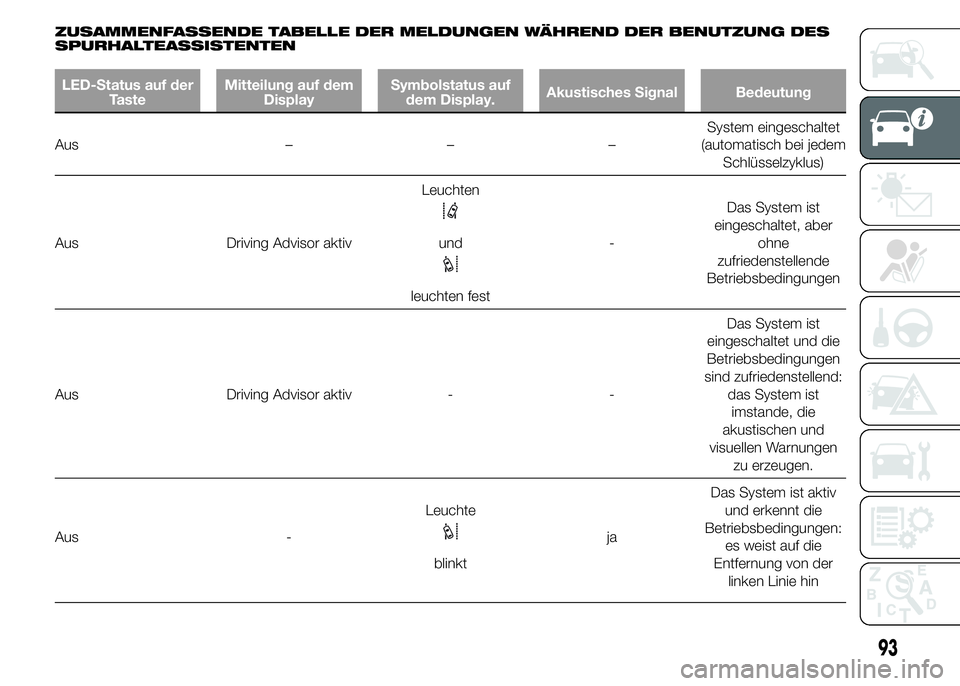

ZUSAMMENFASSENDE TABELLE DER MELDUNGEN WÄHREND DER BENUTZUNG DES
SPURHALTEASSISTENTEN
LED-Status auf der
TasteMitteilung auf dem
DisplaySymbolstatus auf
dem Display.Akustisches Signal Bedeutung
Aus – – –System eingeschaltet
(automatisch bei jedem
Schlüsselzyklus)
Aus Driving Advisor aktivLeuchten
und
leuchten fest-Das System ist
eingeschaltet, aber
ohne
zufriedenstellende
Betriebsbedingungen
Aus Driving Advisor aktiv - -Das System ist
eingeschaltet und die
Betriebsbedingungen
sind zufriedenstellend:
das System ist
imstande, die
akustischen und
visuellen Warnungen
zu erzeugen.
Aus -Leuchte
blinktjaDas System ist aktiv
und erkennt die
Betriebsbedingungen:
es weist auf die
Entfernung von der
linken Linie hin
93

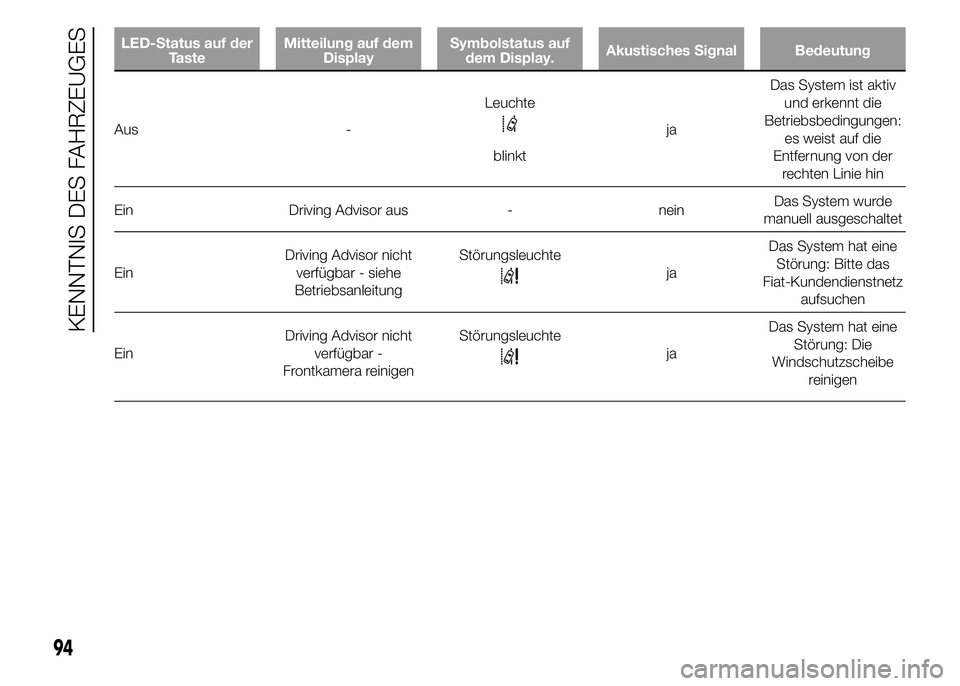

LED-Status auf der
TasteMitteilung auf dem
DisplaySymbolstatus auf
dem Display.Akustisches Signal Bedeutung
Aus -Leuchte
blinktjaDas System ist aktiv
und erkennt die
Betriebsbedingungen:
es weist auf die
Entfernung von der
rechten Linie hin
Ein Driving Advisor aus - neinDas System wurde
manuell ausgeschaltet
EinDriving Advisor nicht
verfügbar - siehe
BetriebsanleitungStörungsleuchte
jaDas System hat eine
Störung: Bitte das
Fiat-Kundendienstnetz
aufsuchen
EinDriving Advisor nicht
verfügbar -
Frontkamera reinigenStörungsleuchte
jaDas System hat eine
Störung: Die
Windschutzscheibe
reinigen
94
KENNTNIS DES FAHRZEUGES

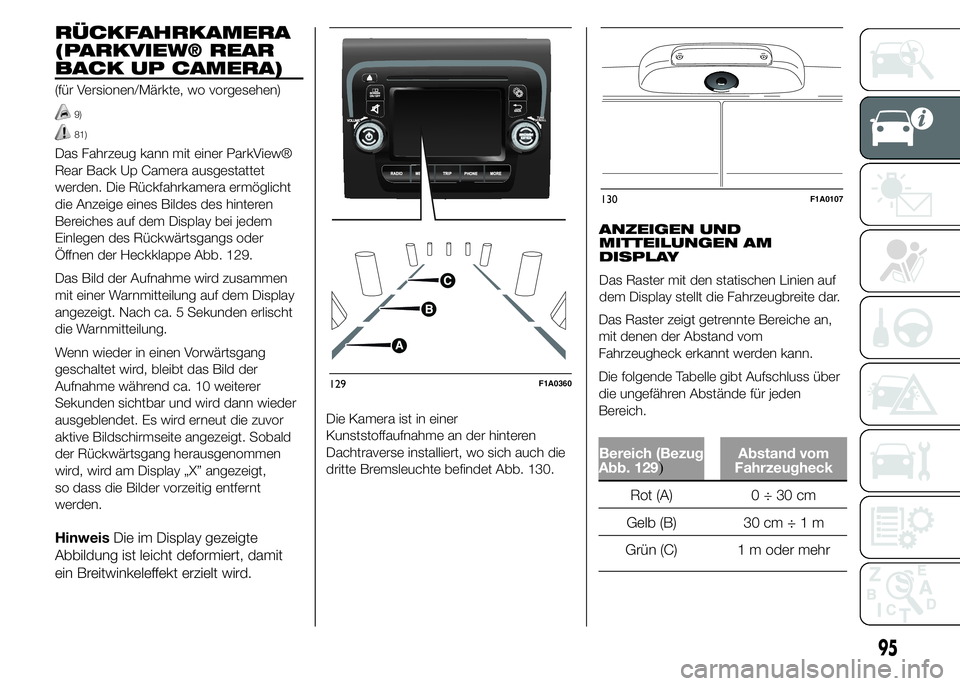

RÜCKFAHRKAMERA
(PARKVIEW® REAR
BACK UP CAMERA)
(für Versionen/Märkte, wo vorgesehen)
9)
81)
Das Fahrzeug kann mit einer ParkView®
Rear Back Up Camera ausgestattet
werden. Die Rückfahrkamera ermöglicht
die Anzeige eines Bildes des hinteren
Bereiches auf dem Display bei jedem
Einlegen des Rückwärtsgangs oder
Öffnen der Heckklappe Abb. 129.
Das Bild der Aufnahme wird zusammen
mit einer Warnmitteilung auf dem Display
angezeigt. Nach ca. 5 Sekunden erlischt
die Warnmitteilung.
Wenn wieder in einen Vorwärtsgang
geschaltet wird, bleibt das Bild der
Aufnahme während ca. 10 weiterer
Sekunden sichtbar und wird dann wieder
ausgeblendet. Es wird erneut die zuvor
aktive Bildschirmseite angezeigt. Sobald
der Rückwärtsgang herausgenommen
wird, wird am Display „X” angezeigt,
so dass die Bilder vorzeitig entfernt
werden.
HinweisDie im Display gezeigte
Abbildung ist leicht deformiert, damit
ein Breitwinkeleffekt erzielt wird.
Die Kamera ist in einer
Kunststoffaufnahme an der hinteren
Dachtraverse installiert, wo sich auch die
dritte Bremsleuchte befindet Abb. 130.ANZEIGEN UND
MITTEILUNGEN AM
DISPLAY
Das Raster mit den statischen Linien auf
dem Display stellt die Fahrzeugbreite dar.
Das Raster zeigt getrennte Bereiche an,
mit denen der Abstand vom
Fahrzeugheck erkannt werden kann.
Die folgende Tabelle gibt Aufschluss über
die ungefähren Abstände für jeden
Bereich.
Bereich (Bezug
Abb. 129)Abstand vom
Fahrzeugheck
Rot (A) 0 ÷ 30 cm
Gelb (B) 30 cm÷1m
Grün (C) 1 m oder mehr
129F1A0360
130F1A0107
95

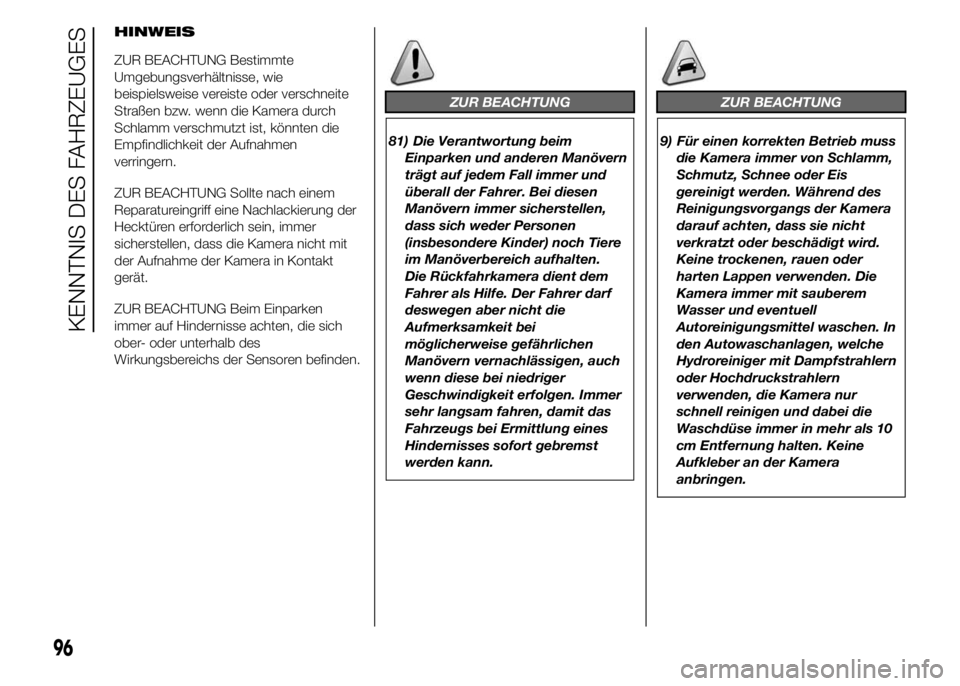

HINWEIS
ZUR BEACHTUNG Bestimmte
Umgebungsverhältnisse, wie
beispielsweise vereiste oder verschneite
Straßen bzw. wenn die Kamera durch
Schlamm verschmutzt ist, könnten die
Empfindlichkeit der Aufnahmen
verringern.
ZUR BEACHTUNG Sollte nach einem
Reparatureingriff eine Nachlackierung der
Hecktüren erforderlich sein, immer
sicherstellen, dass die Kamera nicht mit
der Aufnahme der Kamera in Kontakt
gerät.
ZUR BEACHTUNG Beim Einparken
immer auf Hindernisse achten, die sich
ober- oder unterhalb des
Wirkungsbereichs der Sensoren befinden.
ZUR BEACHTUNG
81) Die Verantwortung beim
Einparken und anderen Manövern
trägt auf jedem Fall immer und
überall der Fahrer. Bei diesen
Manövern immer sicherstellen,
dass sich weder Personen
(insbesondere Kinder) noch Tiere
im Manöverbereich aufhalten.
Die Rückfahrkamera dient dem
Fahrer als Hilfe. Der Fahrer darf
deswegen aber nicht die
Aufmerksamkeit bei
möglicherweise gefährlichen
Manövern vernachlässigen, auch
wenn diese bei niedriger
Geschwindigkeit erfolgen. Immer
sehr langsam fahren, damit das
Fahrzeugs bei Ermittlung eines
Hindernisses sofort gebremst
werden kann.
ZUR BEACHTUNG
9) Für einen korrekten Betrieb muss
die Kamera immer von Schlamm,
Schmutz, Schnee oder Eis
gereinigt werden. Während des
Reinigungsvorgangs der Kamera
darauf achten, dass sie nicht
verkratzt oder beschädigt wird.
Keine trockenen, rauen oder
harten Lappen verwenden. Die
Kamera immer mit sauberem
Wasser und eventuell
Autoreinigungsmittel waschen. In
den Autowaschanlagen, welche
Hydroreiniger mit Dampfstrahlern
oder Hochdruckstrahlern
verwenden, die Kamera nur
schnell reinigen und dabei die
Waschdüse immer in mehr als 10
cm Entfernung halten. Keine
Aufkleber an der Kamera
anbringen.
96
KENNTNIS DES FAHRZEUGES
