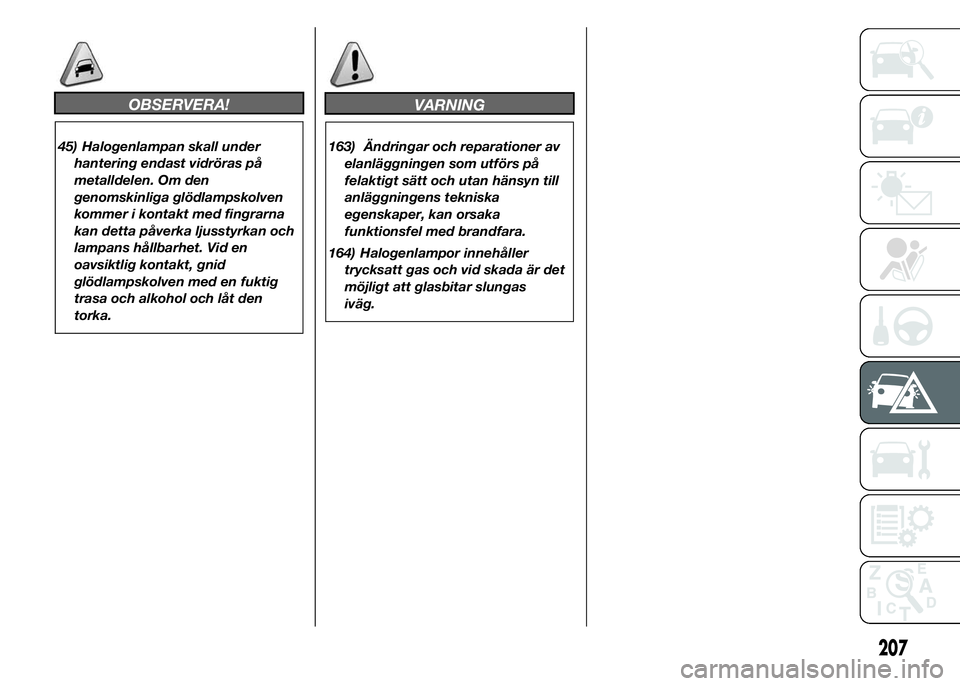

OBSERVERA!
45) Halogenlampan skall under
hantering endast vidröras på
metalldelen. Om den
genomskinliga glödlampskolven
kommer i kontakt med fingrarna
kan detta påverka ljusstyrkan och
lampans hållbarhet. Vid en
oavsiktlig kontakt, gnid
glödlampskolven med en fuktig
trasa och alkohol och låt den
torka.
VARNING
163) Ändringar och reparationer av
elanläggningen som utförs på
felaktigt sätt och utan hänsyn till
anläggningens tekniska
egenskaper, kan orsaka
funktionsfel med brandfara.
164) Halogenlampor innehåller
trycksatt gas och vid skada är det
möjligt att glasbitar slungas
iväg.
207

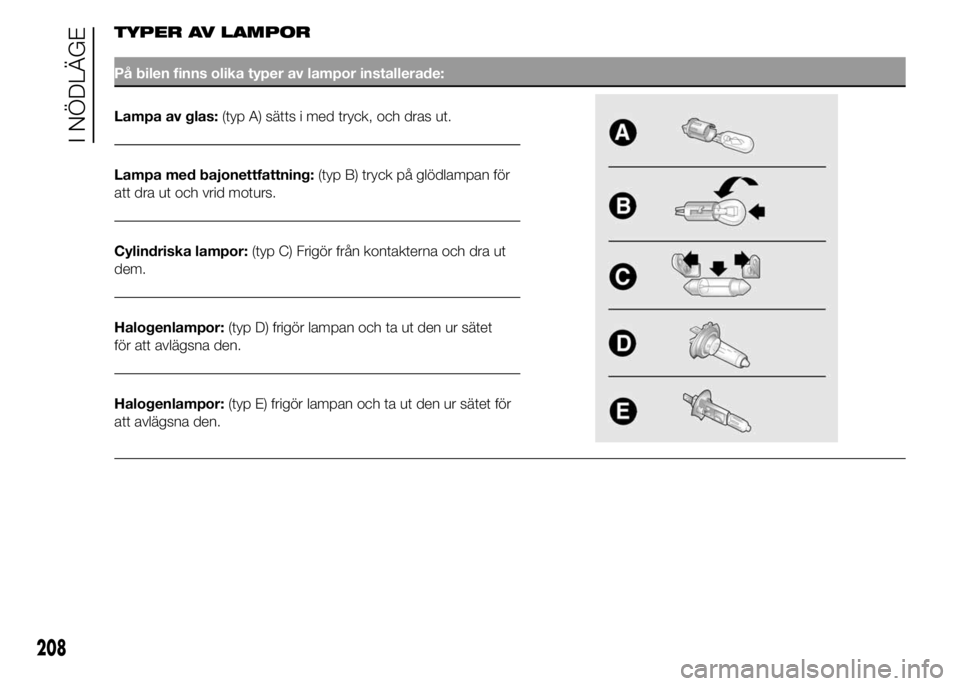

TYPER AV LAMPOR
På bilen finns olika typer av lampor installerade:
Lampa av glas:(typ A) sätts i med tryck, och dras ut.
Lampa med bajonettfattning:(typ B) tryck på glödlampan för
att dra ut och vrid moturs.
Cylindriska lampor:(typ C) Frigör från kontakterna och dra ut
dem.
Halogenlampor:(typ D) frigör lampan och ta ut den ur sätet
för att avlägsna den.
Halogenlampor:(typ E) frigör lampan och ta ut den ur sätet för
att avlägsna den.
208
I NÖDLÄGE

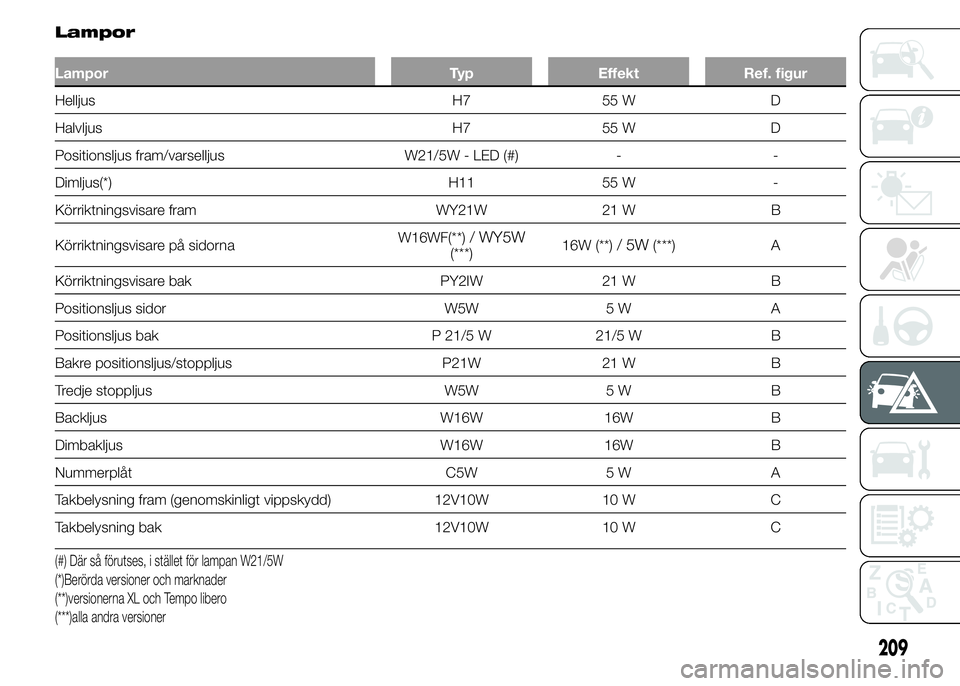

Lampor
Lampor Typ Effekt Ref. figur
Helljus H7 55 W D
Halvljus H7 55 W D
Positionsljus fram/varselljus W21/5W - LED (#) - -
Dimljus(*) H11 55 W -
Körriktningsvisare fram WY21W 21 W B
Körriktningsvisare på sidornaW16WF(**)
/ WY5W(***)16W (**)/5W(***) A
Körriktningsvisare bak PY2IW 21 W B
Positionsljus sidor W5W 5 W A
Positionsljus bak P 21/5 W 21/5 W B
Bakre positionsljus/stoppljus P21W 21 W B
Tredje stoppljus W5W 5 W B
Backljus W16W 16W B
Dimbakljus W16W 16W B
Nummerplåt C5W 5 W A
Takbelysning fram (genomskinligt vippskydd) 12V10W 10 W C
Takbelysning bak 12V10W 10 W C
(#) Där så förutses, i stället för lampan W21/5W
(*)Berörda versioner och marknader
(**)versionerna XL och Tempo libero
(***)alla andra versioner
209

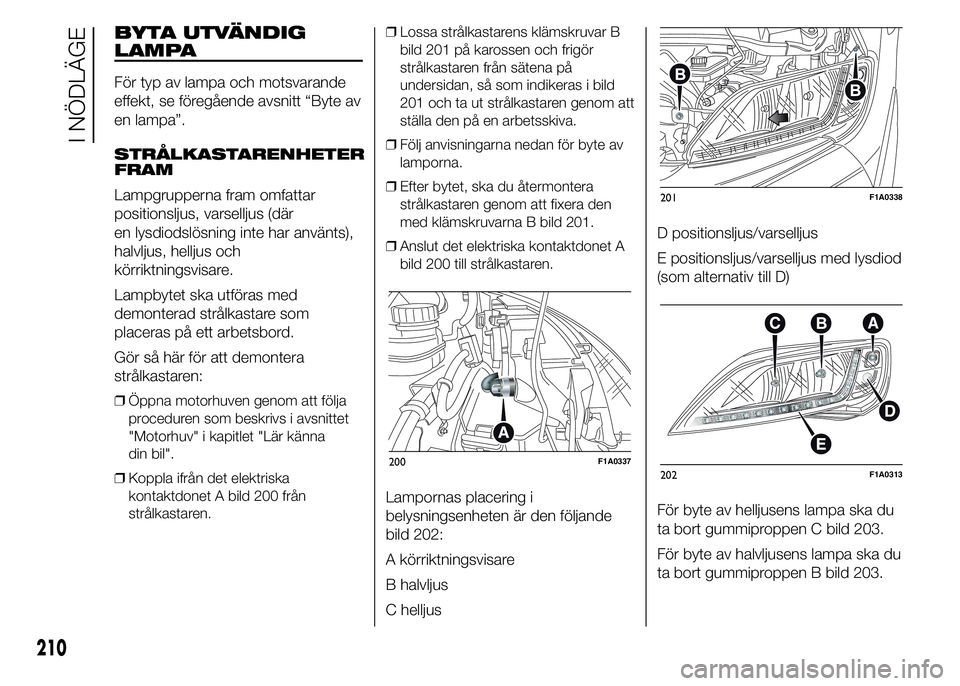

BYTA UTVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se föregående avsnitt “Byte av
en lampa”.
STRÅLKASTARENHETER
FRAM
Lampgrupperna fram omfattar
positionsljus, varselljus (där
en lysdiodslösning inte har använts),
halvljus, helljus och
körriktningsvisare.
Lampbytet ska utföras med
demonterad strålkastare som
placeras på ett arbetsbord.
Gör så här för att demontera
strålkastaren:
❒Öppna motorhuven genom att följa
proceduren som beskrivs i avsnittet
"Motorhuv" i kapitlet "Lär känna
din bil".
❒Koppla ifrån det elektriska
kontaktdonet A bild 200 från
strålkastaren.❒Lossa strålkastarens klämskruvar B
bild 201 på karossen och frigör
strålkastaren från sätena på
undersidan, så som indikeras i bild
201 och ta ut strålkastaren genom att
ställa den på en arbetsskiva.
❒Följ anvisningarna nedan för byte av
lamporna.
❒Efter bytet, ska du återmontera
strålkastaren genom att fixera den
med klämskruvarna B bild 201.
❒Anslut det elektriska kontaktdonet A
bild 200 till strålkastaren.
Lampornas placering i
belysningsenheten är den följande
bild 202:
A körriktningsvisare
B halvljus
C helljusD positionsljus/varselljus
E positionsljus/varselljus med lysdiod
(som alternativ till D)
För byte av helljusens lampa ska du
ta bort gummiproppen C bild 203.
För byte av halvljusens lampa ska du
ta bort gummiproppen B bild 203.
200F1A0337
201F1A0338
202F1A0313
210
I NÖDLÄGE

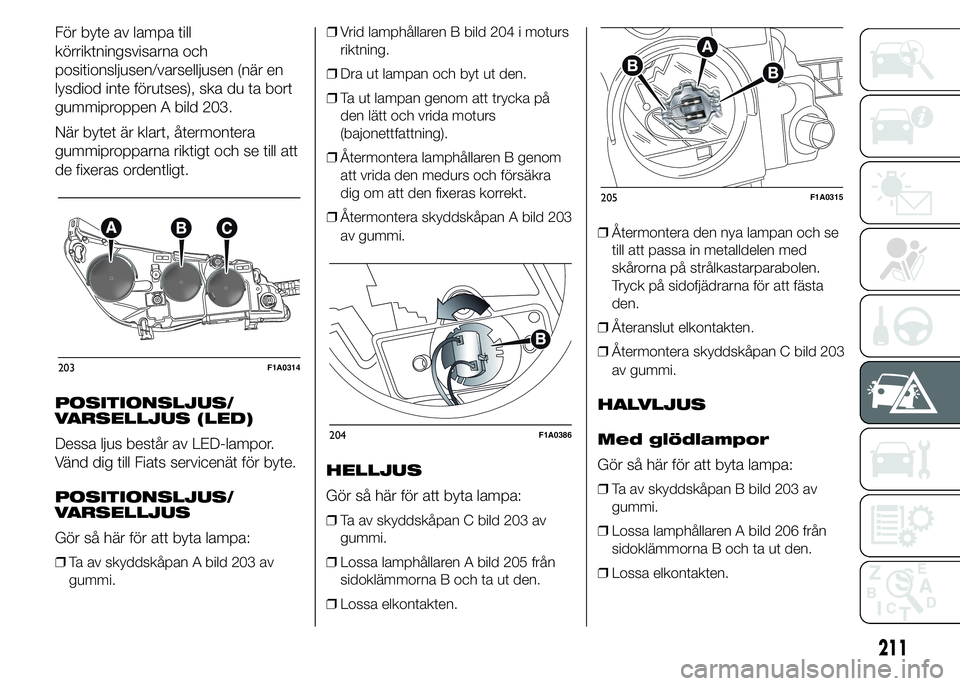

För byte av lampa till
körriktningsvisarna och
positionsljusen/varselljusen (när en
lysdiod inte förutses), ska du ta bort
gummiproppen A bild 203.
När bytet är klart, återmontera
gummipropparna riktigt och se till att
de fixeras ordentligt.
POSITIONSLJUS/
VARSELLJUS (LED)
Dessa ljus består av LED-lampor.
Vänd dig till Fiats servicenät för byte.
POSITIONSLJUS/
VARSELLJUS
Gör så här för att byta lampa:
❒Ta av skyddskåpan A bild 203 av
gummi.❒Vrid lamphållaren B bild 204 i moturs
riktning.
❒Dra ut lampan och byt ut den.
❒Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).
❒Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
❒Återmontera skyddskåpan A bild 203
av gummi.
HELLJUS
Gör så här för att byta lampa:
❒Ta av skyddskåpan C bild 203 av
gummi.
❒Lossa lamphållaren A bild 205 från
sidoklämmorna B och ta ut den.
❒Lossa elkontakten.❒Återmontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen.
Tryck på sidofjädrarna för att fästa
den.
❒Återanslut elkontakten.
❒Återmontera skyddskåpan C bild 203
av gummi.
HALVLJUS
Med glödlampor
Gör så här för att byta lampa:
❒Ta av skyddskåpan B bild 203 av
gummi.
❒Lossa lamphållaren A bild 206 från
sidoklämmorna B och ta ut den.
❒Lossa elkontakten.
203F1A0314
204F1A0386
205F1A0315
211

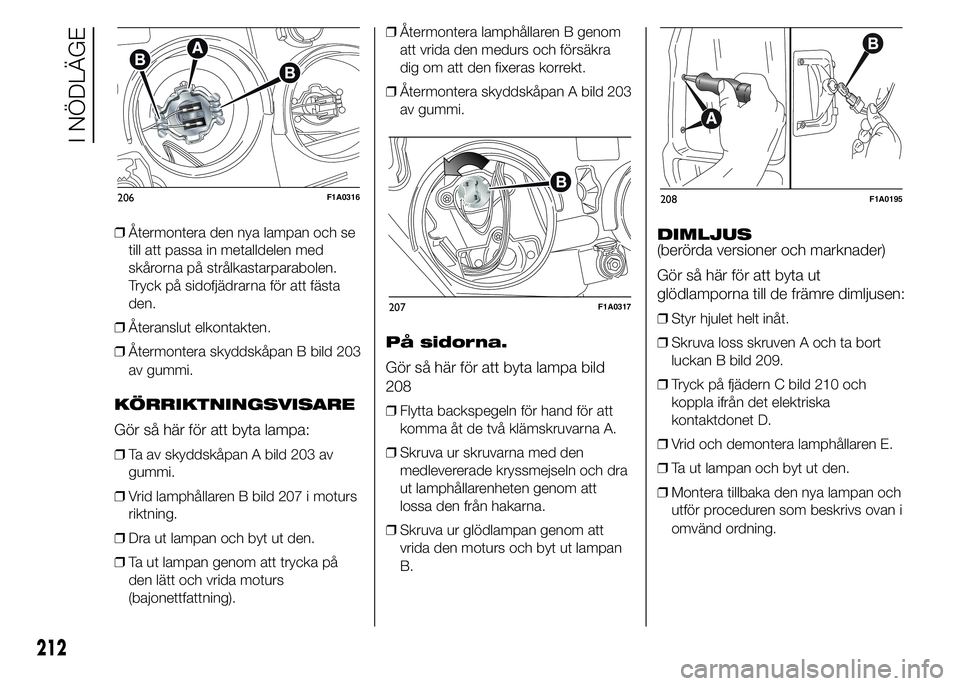

❒Återmontera den nya lampan och se
till att passa in metalldelen med
skårorna på strålkastarparabolen.
Tryck på sidofjädrarna för att fästa
den.
❒Återanslut elkontakten.
❒Återmontera skyddskåpan B bild 203
av gummi.
KÖRRIKTNINGSVISARE
Gör så här för att byta lampa:
❒Ta av skyddskåpan A bild 203 av
gummi.
❒Vrid lamphållaren B bild 207 i moturs
riktning.
❒Dra ut lampan och byt ut den.
❒Ta ut lampan genom att trycka på
den lätt och vrida moturs
(bajonettfattning).❒Återmontera lamphållaren B genom
att vrida den medurs och försäkra
dig om att den fixeras korrekt.
❒Återmontera skyddskåpan A bild 203
av gummi.
På sidorna.
Gör så här för att byta lampa bild
208
❒Flytta backspegeln för hand för att
komma åt de två klämskruvarna A.
❒Skruva ur skruvarna med den
medlevererade kryssmejseln och dra
ut lamphållarenheten genom att
lossa den från hakarna.
❒Skruva ur glödlampan genom att
vrida den moturs och byt ut lampan
B.
DIMLJUS
(berörda versioner och marknader)
Gör så här för att byta ut
glödlamporna till de främre dimljusen:
❒Styr hjulet helt inåt.
❒Skruva loss skruven A och ta bort
luckan B bild 209.
❒Tryck på fjädern C bild 210 och
koppla ifrån det elektriska
kontaktdonet D.
❒Vrid och demontera lamphållaren E.
❒Ta ut lampan och byt ut den.
❒Montera tillbaka den nya lampan och
utför proceduren som beskrivs ovan i
omvänd ordning.
206F1A0316
207F1A0317
208F1A0195
212
I NÖDLÄGE

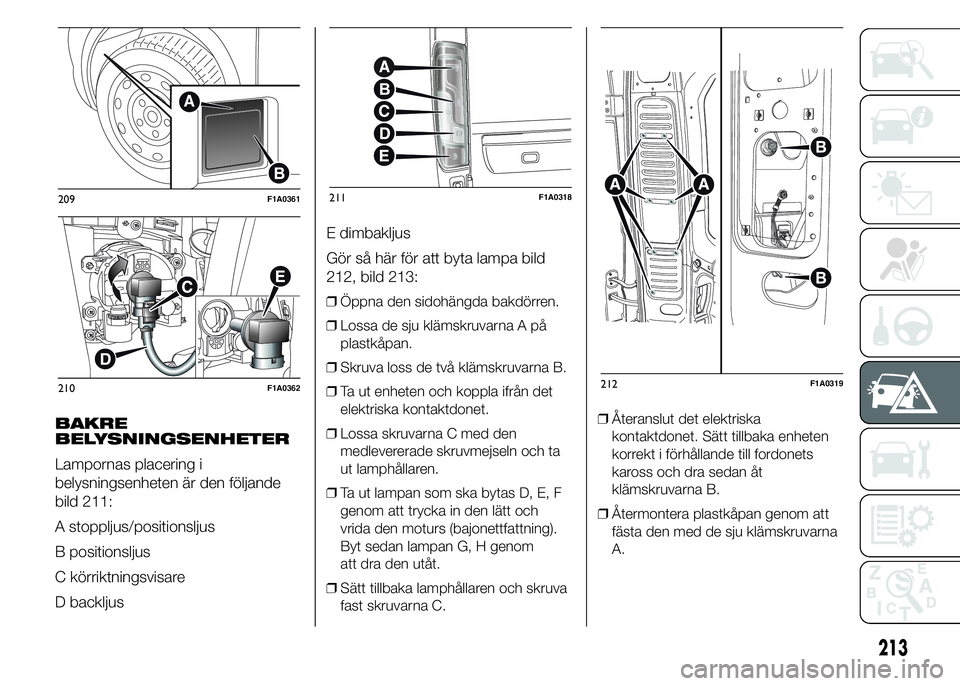

BAKRE
BELYSNINGSENHETER
Lampornas placering i
belysningsenheten är den följande
bild 211:
A stoppljus/positionsljus
B positionsljus
C körriktningsvisare
D backljusE dimbakljus
Gör så här för att byta lampa bild
212, bild 213:
❒Öppna den sidohängda bakdörren.
❒Lossa de sju klämskruvarna A på
plastkåpan.
❒Skruva loss de två klämskruvarna B.
❒Ta ut enheten och koppla ifrån det
elektriska kontaktdonet.
❒Lossa skruvarna C med den
medlevererade skruvmejseln och ta
ut lamphållaren.
❒Ta ut lampan som ska bytas D, E, F
genom att trycka in den lätt och
vrida den moturs (bajonettfattning).
Byt sedan lampan G, H genom
att dra den utåt.
❒Sätt tillbaka lamphållaren och skruva
fast skruvarna C.❒Återanslut det elektriska
kontaktdonet. Sätt tillbaka enheten
korrekt i förhållande till fordonets
kaross och dra sedan åt
klämskruvarna B.
❒Återmontera plastkåpan genom att
fästa den med de sju klämskruvarna
A.
209F1A0361
210F1A0362
211F1A0318
212F1A0319
213

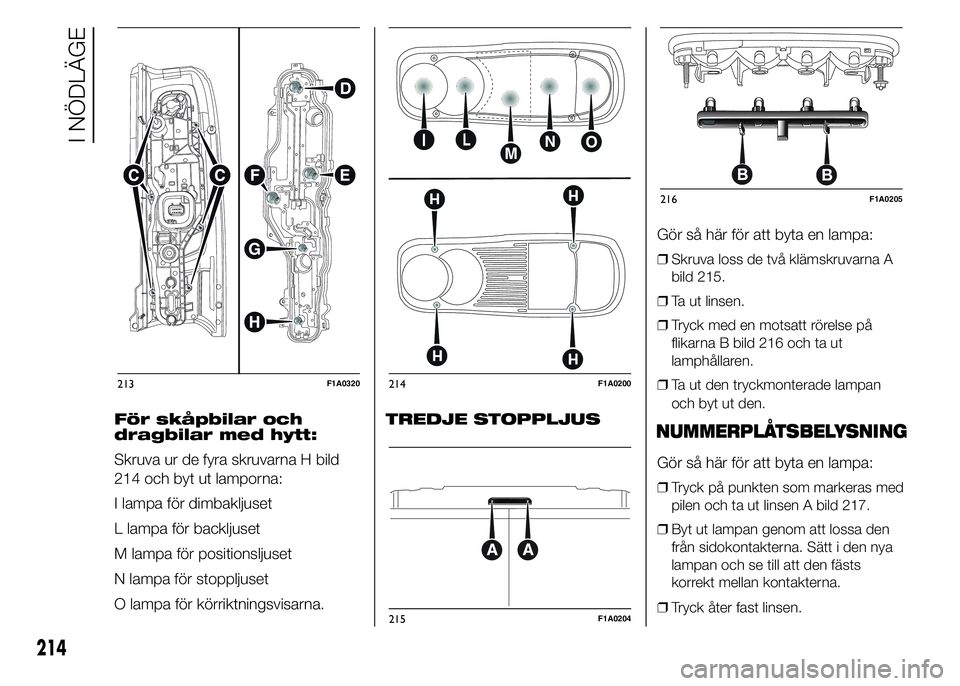

För skåpbilar och
dragbilar med hytt:
Skruva ur de fyra skruvarna H bild
214 och byt ut lamporna:
I lampa för dimbakljuset
L lampa för backljuset
M lampa för positionsljuset
N lampa för stoppljuset
O lampa för körriktningsvisarna.TREDJE STOPPLJUSGör så här för att byta en lampa:
❒Skruva loss de två klämskruvarna A
bild 215.
❒Ta ut linsen.
❒Tryck med en motsatt rörelse på
flikarna B bild 216 och ta ut
lamphållaren.
❒Ta ut den tryckmonterade lampan
och byt ut den.
NUMMERPLÅTSBELYSNING
Gör så här för att byta en lampa:
❒Tryck på punkten som markeras med
pilen och ta ut linsen A bild 217.
❒Byt ut lampan genom att lossa den
från sidokontakterna. Sätt i den nya
lampan och se till att den fästs
korrekt mellan kontakterna.
❒Tryck åter fast linsen.
213F1A0320214F1A0200
215F1A0204
216F1A0205
214
I NÖDLÄGE

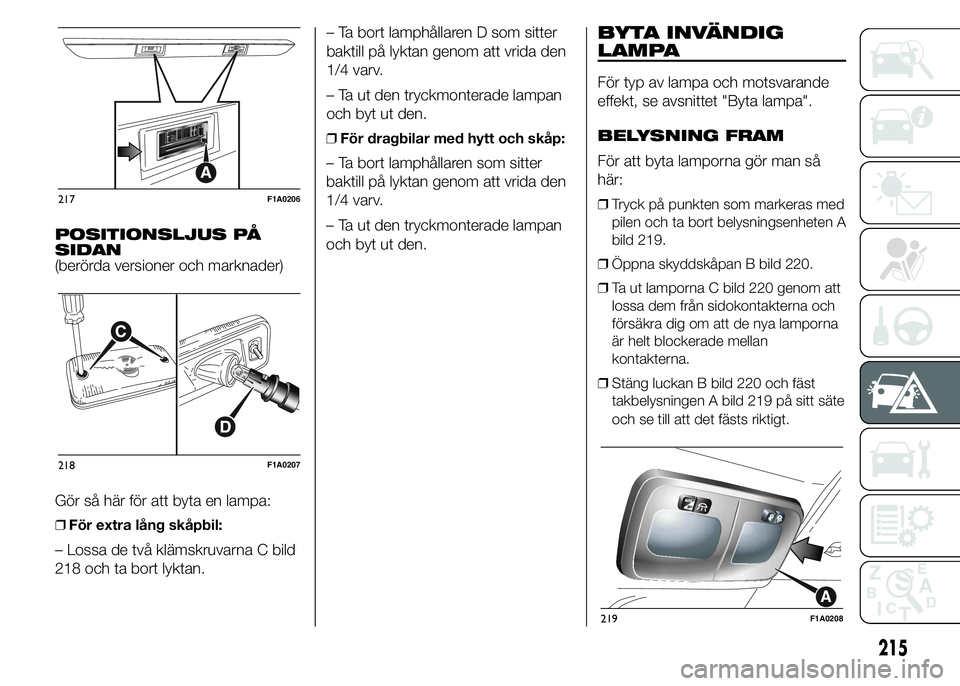

POSITIONSLJUS PÅ
SIDAN
(berörda versioner och marknader)
Gör så här för att byta en lampa:
❒För extra lång skåpbil:
– Lossa de två klämskruvarna C bild
218 och ta bort lyktan.– Ta bort lamphållaren D som sitter
baktill på lyktan genom att vrida den
1/4 varv.
– Ta ut den tryckmonterade lampan
och byt ut den.
❒För dragbilar med hytt och skåp:
– Ta bort lamphållaren som sitter
baktill på lyktan genom att vrida den
1/4 varv.
– Ta ut den tryckmonterade lampan
och byt ut den.
BYTA INVÄNDIG
LAMPA
För typ av lampa och motsvarande
effekt, se avsnittet "Byta lampa".
BELYSNING FRAM
För att byta lamporna gör man så
här:
❒Tryck på punkten som markeras med
pilen och ta bort belysningsenheten A
bild 219.
❒Öppna skyddskåpan B bild 220.
❒Ta ut lamporna C bild 220 genom att
lossa dem från sidokontakterna och
försäkra dig om att de nya lamporna
är helt blockerade mellan
kontakterna.
❒Stäng luckan B bild 220 och fäst
takbelysningen A bild 219 på sitt säte
och se till att det fästs riktigt.217F1A0206
218F1A0207
219F1A0208
215

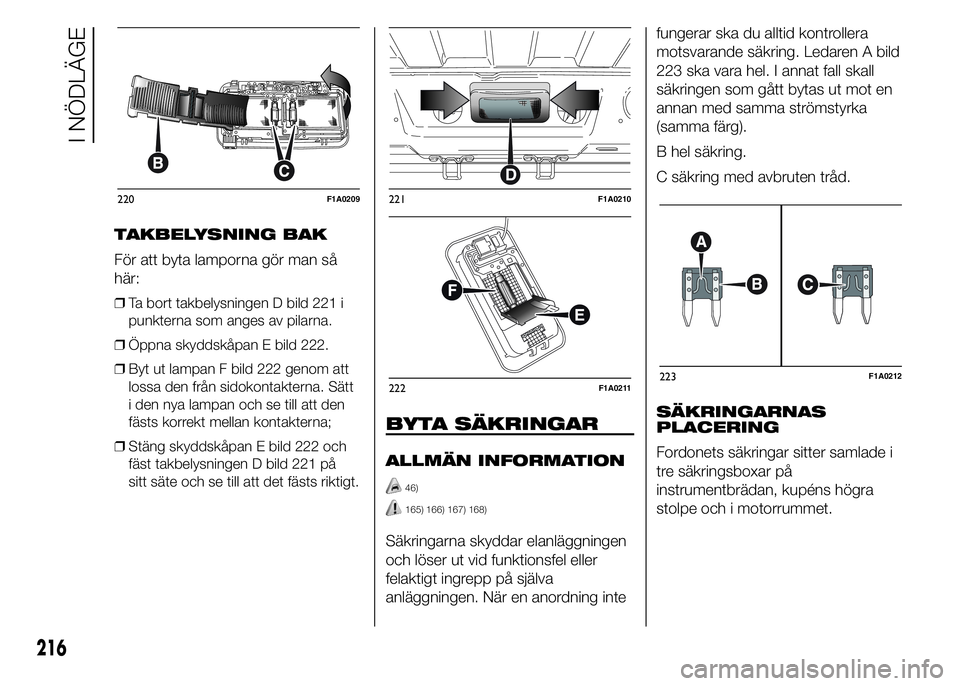

TAKBELYSNING BAK
För att byta lamporna gör man så
här:
❒Ta bort takbelysningen D bild 221 i
punkterna som anges av pilarna.
❒Öppna skyddskåpan E bild 222.
❒Byt ut lampan F bild 222 genom att
lossa den från sidokontakterna. Sätt
i den nya lampan och se till att den
fästs korrekt mellan kontakterna;
❒Stäng skyddskåpan E bild 222 och
fäst takbelysningen D bild 221 på
sitt säte och se till att det fästs riktigt.
BYTA SÄKRINGAR
ALLMÄN INFORMATION
46)
165) 166) 167) 168)
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva
anläggningen. När en anordning intefungerar ska du alltid kontrollera
motsvarande säkring. Ledaren A bild
223 ska vara hel. I annat fall skall
säkringen som gått bytas ut mot en
annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.
SÄKRINGARNAS
PLACERING
Fordonets säkringar sitter samlade i
tre säkringsboxar på
instrumentbrädan, kupéns högra
stolpe och i motorrummet.
220F1A0209221F1A0210
222F1A0211223F1A0212
216
