FIAT DUCATO BASE CAMPER 2015 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

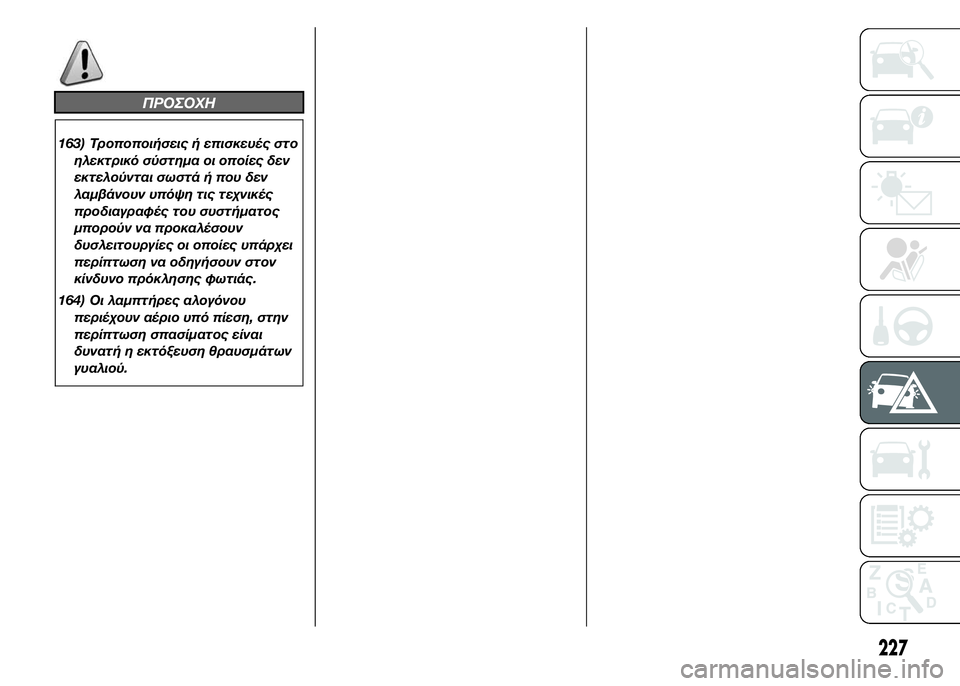

ΠΡΟΣΟΧΗ
163) Τροποποιήσεις ή επισκευές στο
ηλεκτρικό σύστημα οι οποίες δεν
εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές
προδιαγραφές του συστήματος
μπορούν να προκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον
κίνδυνο πρόκλησης φωτιάς.
164) Οι λαμπτήρες αλογόνου
περιέχουν αέριο υπό πίεση, στην
περίπτωση σπασίματος είναι
δυνατή η εκτόξευση θραυσμάτων
γυαλιού.
227

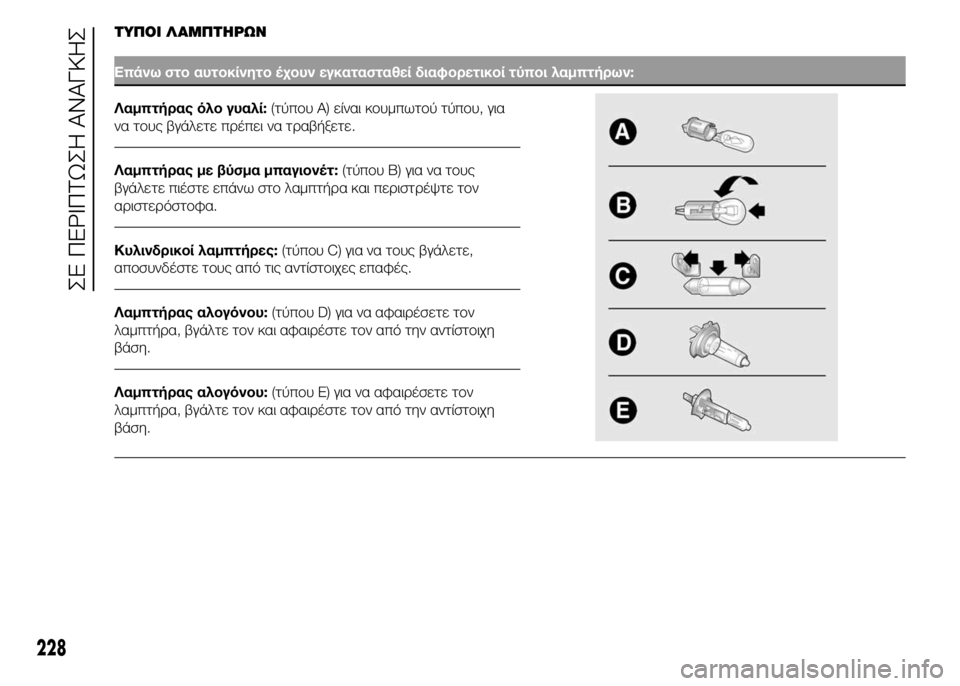

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορετικοί τύποι λαμπτήρων:
Λαμπτήρας όλο γυαλί:(τύπου Α) είναι κουμπωτού τύπου, για
να τους βγάλετε πρέπει να τραβήξετε.
Λαμπτήρας με βύσμα μπαγιονέτ:(τύπου B) για να τους
βγάλετε πιέστε επάνω στο λαμπτήρα και περιστρέψτε τον
αριστερόστοφα.
Κυλινδρικοί λαμπτήρες:(τύπου C) για να τους βγάλετε,
αποσυνδέστε τους από τις αντίστοιχες επαφές.
Λαμπτήρας αλογόνου:(τύπου D) για να αφαιρέσετε τον
λαμπτήρα, βγάλτε τον και αφαιρέστε τον από την αντίστοιχη
βάση.
Λαμπτήρας αλογόνου:(τύπου E) για να αφαιρέσετε τον
λαμπτήρα, βγάλτε τον και αφαιρέστε τον από την αντίστοιχη
βάση.
228
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

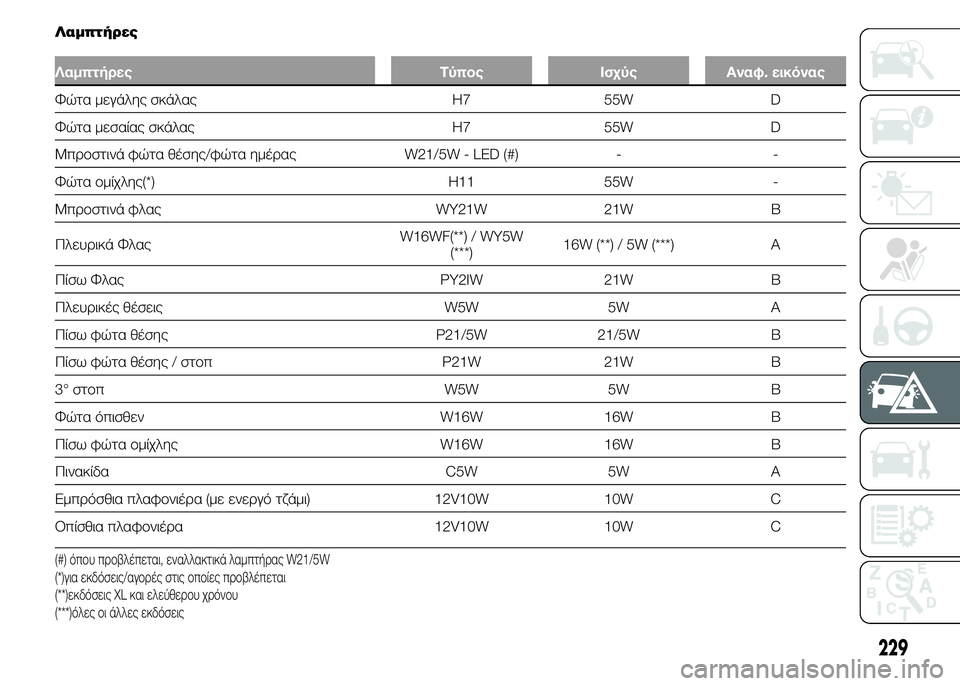

Λαμπτήρες
Λαμπτήρες Τύπος Ισχύς Αναφ. εικόνας
Φώτα μεγάλης σκάλας H7 55W D
Φώτα μεσαίας σκάλας H7 55W D
Μπροστινά φώτα θέσης/φώτα ημέρας W21/5W - LED (#) - -
Φώτα ομίχλης(*) H11 55W -
Μπροστινά φλας WY21W 21W B
Πλευρικά ΦλαςW16WF(**) / WY5W
(***)16W (**) / 5W (***) A
Πίσω Φλας PY2IW 21W B
Πλευρικές θέσεις W5W 5W A
Πίσω φώτα θέσης P21/5W 21/5W B
Πίσω φώτα θέσης / στοπ P21W 21W B
3° στοπ W5W 5W B
Φώτα όπισθεν W16W 16W B
Πίσω φώτα ομίχλης W16W 16W B
Πινακίδα C5W 5W A
Εμπρόσθια πλαφονιέρα (με ενεργό τζάμι) 12V10W 10W C
Οπίσθια πλαφονιέρα 12V10W 10W C
(#) όπου προβλέπεται, εναλλακτικά λαμπτήρας W21/5W
(*)για εκδόσεις/αγορές στις οποίες προβλέπεται
(**)εκδόσεις XL και ελεύθερου χρόνου
(***)όλες οι άλλες εκδόσεις
229

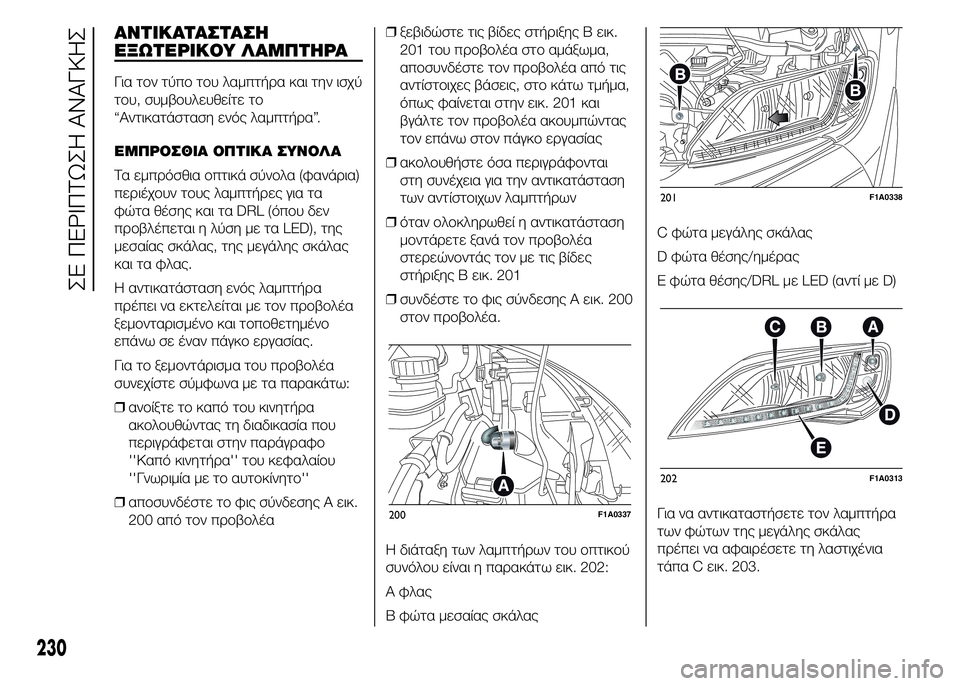

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ
του, συμβουλευθείτε το
“Αντικατάσταση ενός λαμπτήρα”.
ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Τα εμπρόσθια οπτικά σύνολα (φανάρια)
περιέχουν τους λαμπτήρες για τα
φώτα θέσης και τα DRL (όπου δεν
προβλέπεται η λύση με τα LED), της
μεσαίας σκάλας, της μεγάλης σκάλας
και τα φλας.
Η αντικατάσταση ενός λαμπτήρα
πρέπει να εκτελείται με τον προβολέα
ξεμονταρισμένο και τοποθετημένο
επάνω σε έναν πάγκο εργασίας.
Για το ξεμοντάρισμα του προβολέα
συνεχίστε σύμφωνα με τα παρακάτω:
❒ανοίξτε το καπό του κινητήρα
ακολουθώντας τη διαδικασία που
περιγράφεται στην παράγραφο
''Καπό κινητήρα'' του κεφαλαίου
''Γνωριμία με το αυτοκίνητο''
❒αποσυνδέστε το φις σύνδεσης A εικ.
200 από τον προβολέα❒ξεβιδώστε τις βίδες στήριξης B εικ.
201 του προβολέα στο αμάξωμα,
αποσυνδέστε τον προβολέα από τις
αντίστοιχες βάσεις, στο κάτω τμήμα,
όπως φαίνεται στην εικ. 201 και
βγάλτε τον προβολέα ακουμπώντας
τον επάνω στον πάγκο εργασίας
❒ακολουθήστε όσα περιγράφονται
στη συνέχεια για την αντικατάσταση
των αντίστοιχων λαμπτήρων
❒όταν ολοκληρωθεί η αντικατάσταση
μοντάρετε ξανά τον προβολέα
στερεώνοντάς τον με τις βίδες
στήριξης Β εικ. 201
❒συνδέστε το φις σύνδεσης A εικ. 200
στον προβολέα.
Η διάταξη των λαμπτήρων του οπτικού
συνόλου είναι η παρακάτω εικ. 202:
Aφλας
B φώτα μεσαίας σκάλαςC φώτα μεγάλης σκάλας
D φώτα θέσης/ημέρας
E φώτα θέσης/DRL με LED (αντί με D)
Για να αντικαταστήσετε τον λαμπτήρα
των φώτων της μεγάλης σκάλας
πρέπει να αφαιρέσετε τη λαστιχένια
τάπα C εικ. 203.
200F1A0337
201F1A0338
202F1A0313
230

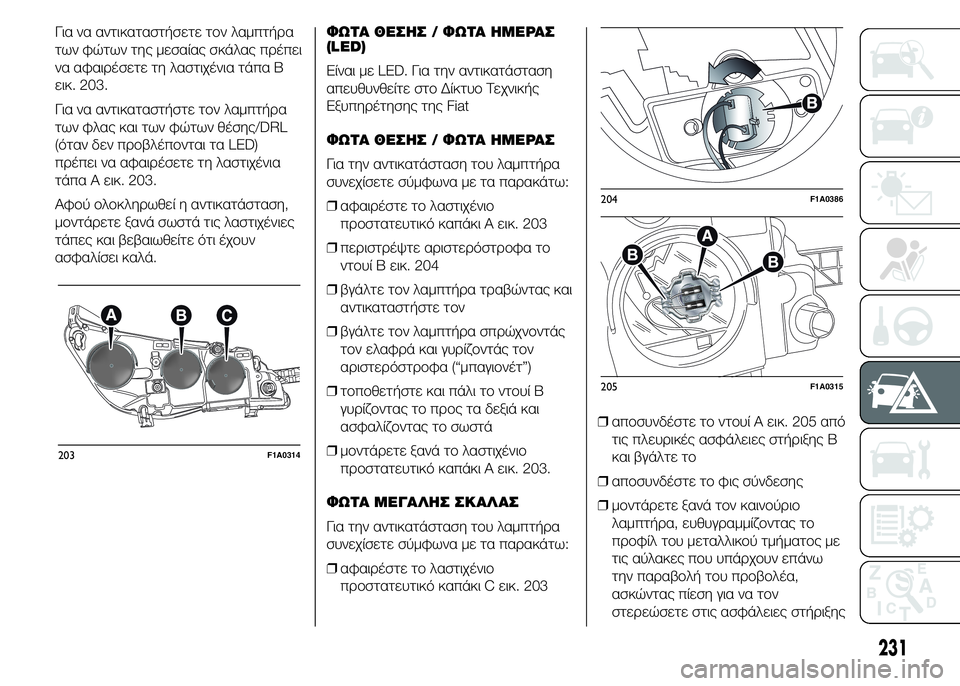

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Για να αντικαταστήσετε τον λαμπτήρα
των φώτων της μεσαίας σκάλας πρέπει
να αφαιρέσετε τη λαστιχένια τάπα B
εικ. 203.
Για να αντικαταστήστε τον λαμπτήρα
των φλας και των φώτων θέσης/DRL
(όταν δεν προβλέπονται τα LED)
πρέπει να αφαιρέσετε τη λαστιχένια
τάπα A εικ. 203.
Αφού ολοκληρωθεί η αντικατάσταση,
μοντάρετε ξανά σωστά τις λαστιχένιες
τάπες και βεβαιωθείτε ότι έχουν
ασφαλίσει καλά.ΦΩΤΑ ΘΕΣΗΣ / ΦΩΤΑ ΗΜΕΡΑΣ
(LED)
Είναι με LED. Για την αντικατάσταση
απευθυνθείτε στο Δίκτυο Τεχνικής
Εξυπηρέτησης της Fiat
ΦΩΤΑ ΘΕΣΗΣ / ΦΩΤΑ ΗΜΕΡΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε το λαστιχένιο
προστατευτικό καπάκι A εικ. 203
❒περιστρέψτε αριστερόστροφα το
ντουί B εικ. 204
❒βγάλτε τον λαμπτήρα τραβώντας και
αντικαταστήστε τον
❒βγάλτε τον λαμπτήρα σπρώχνοντάς
τον ελαφρά και γυρίζοντάς τον
αριστερόστροφα (“μπαγιονέτ”)
❒τοποθετήστε και πάλι το ντουί Β
γυρίζοντας το προς τα δεξιά και
ασφαλίζοντας το σωστά
❒μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκι A εικ. 203.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε το λαστιχένιο
προστατευτικό καπάκι C εικ. 203❒αποσυνδέστε το ντουί A εικ. 205 από
τις πλευρικές ασφάλειες στήριξης B
και βγάλτε το
❒αποσυνδέστε το φις σύνδεσης
❒μοντάρετε ξανά τον καινούριο
λαμπτήρα, ευθυγραμμίζοντας το
προφίλ του μεταλλικού τμήματος με
τις αύλακες που υπάρχουν επάνω
την παραβολή του προβολέα,
ασκώντας πίεση για να τον
στερεώσετε στις ασφάλειες στήριξης
203F1A0314
204F1A0386
205F1A0315
231

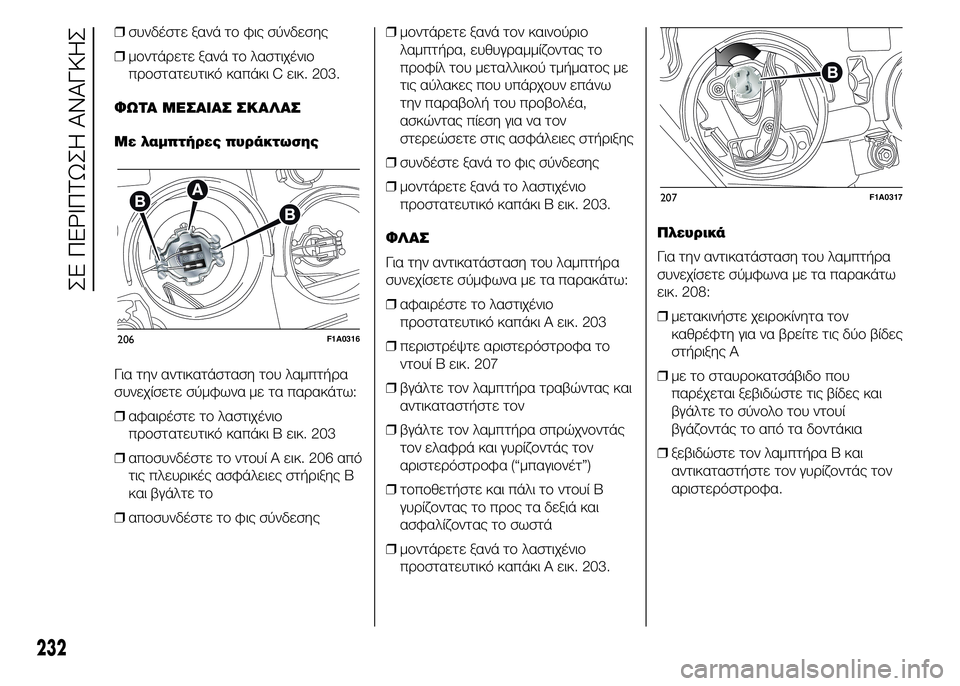

❒συνδέστε ξανά το φις σύνδεσης
❒μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκι C εικ. 203.
ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρες πυράκτωσης
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε το λαστιχένιο
προστατευτικό καπάκι B εικ. 203
❒αποσυνδέστε το ντουί A εικ. 206 από
τις πλευρικές ασφάλειες στήριξης B
και βγάλτε το
❒αποσυνδέστε το φις σύνδεσης❒μοντάρετε ξανά τον καινούριο
λαμπτήρα, ευθυγραμμίζοντας το
προφίλ του μεταλλικού τμήματος με
τις αύλακες που υπάρχουν επάνω
την παραβολή του προβολέα,
ασκώντας πίεση για να τον
στερεώσετε στις ασφάλειες στήριξης
❒συνδέστε ξανά το φις σύνδεσης
❒μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκι B εικ. 203.
ΦΛ ΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒αφαιρέστε το λαστιχένιο
προστατευτικό καπάκι A εικ. 203
❒περιστρέψτε αριστερόστροφα το
ντουί B εικ. 207
❒βγάλτε τον λαμπτήρα τραβώντας και
αντικαταστήστε τον
❒βγάλτε τον λαμπτήρα σπρώχνοντάς
τον ελαφρά και γυρίζοντάς τον
αριστερόστροφα (“μπαγιονέτ”)
❒τοποθετήστε και πάλι το ντουί Β
γυρίζοντας το προς τα δεξιά και
ασφαλίζοντας το σωστά
❒μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκι A εικ. 203.Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω
εικ. 208:
❒μετακινήστε χειροκίνητα τον
καθρέφτη για να βρείτε τις δύο βίδες
στήριξης Α
❒με το σταυροκατσάβιδο που
παρέχεται ξεβιδώστε τις βίδες και
βγάλτε το σύνολο του ντουί
βγάζοντάς το από τα δοντάκια
❒ξεβιδώστε τον λαμπτήρα Β και
αντικαταστήστε τον γυρίζοντάς τον
αριστερόστροφα.
206F1A0316
207F1A0317
232
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

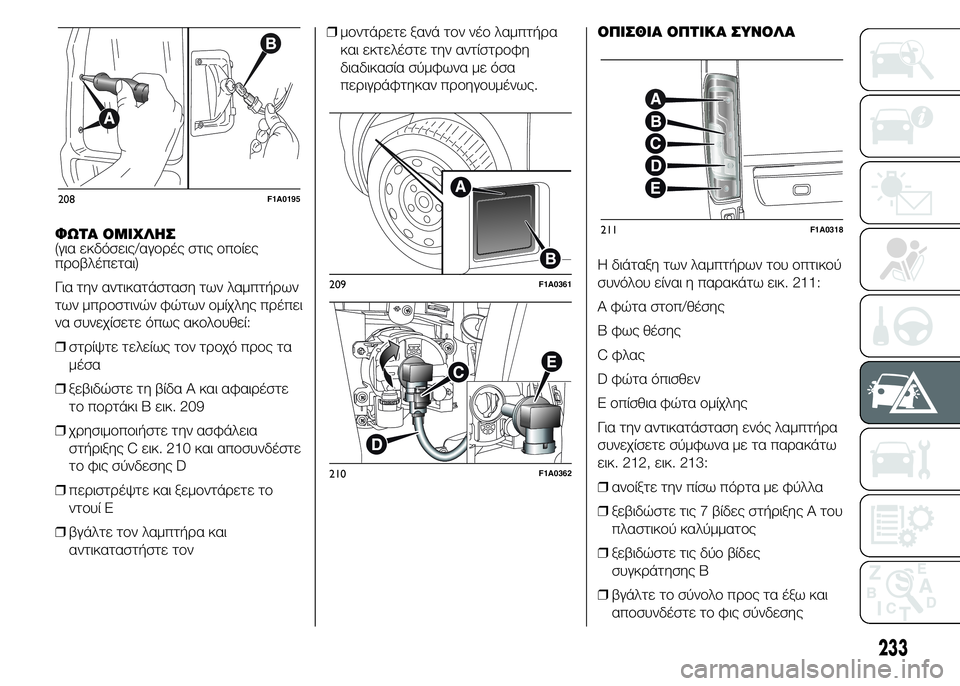

ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση των λαμπτήρων
των μπροστινών φώτων ομίχλης πρέπει
να συνεχίσετε όπως ακολουθεί:
❒στρίψτε τελείως τον τροχό προς τα
μέσα
❒ξεβιδώστε τη βίδα A και αφαιρέστε
το πορτάκι B εικ. 209
❒χρησιμοποιήστε την ασφάλεια
στήριξης C εικ. 210 και αποσυνδέστε
το φις σύνδεσης D
❒περιστρέψτε και ξεμοντάρετε το
ντουί E
❒βγάλτε τον λαμπτήρα και
αντικαταστήστε τον❒μοντάρετε ξανά τον νέο λαμπτήρα
και εκτελέστε την αντίστροφη
διαδικασία σύμφωνα με όσα
περιγράφτηκαν προηγουμένως.ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Η διάταξη των λαμπτήρων του οπτικού
συνόλου είναι η παρακάτω εικ. 211:
A φώτα στοπ/θέσης
B φως θέσης
Cφλας
D φώτα όπισθεν
E οπίσθια φώτα ομίχλης
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω
εικ. 212, εικ. 213:
❒ανοίξτε την πίσω πόρτα με φύλλα
❒ξεβιδώστε τις 7 βίδες στήριξης Α του
πλαστικού καλύμματος
❒ξεβιδώστε τις δύο βίδες
συγκράτησης Β
❒βγάλτε το σύνολο προς τα έξω και
αποσυνδέστε το φις σύνδεσης
208F1A0195
209F1A0361
210F1A0362
211F1A0318
233

❒ξεβιδώστε τις βίδες C με το
κατσαβίδι που παρέχεται και βγάλτε
το ντουί
❒βγάλτε τον λαμπτήρα που θα
αντικαταστήσετε D, E, F, G πιέζοντάς
τον ελαφρά και γυρίζοντάς τον
αριστερόστροφα (βύσμα
''μπαγιονέτ'') στη συνέχεια
αντικαταστήστε τον, βγάλτε τον
λαμπτήρα G, H τραβώντας προς τα
έξω❒μοντάρετε ξανά το ντουί και βιδώστε
τις βίδες C
❒συνδέστε ξανά το φις σύνδεσης,
τοποθετήστε σωστά το σύνολο
στο αμάξωμα του αυτοκινήτου και
βιδώστε τις βίδες στήριξης B.
❒μοντάρετε ξανά το πλαστικό
κάλυμμα στερεώνοντάς το με τις 7

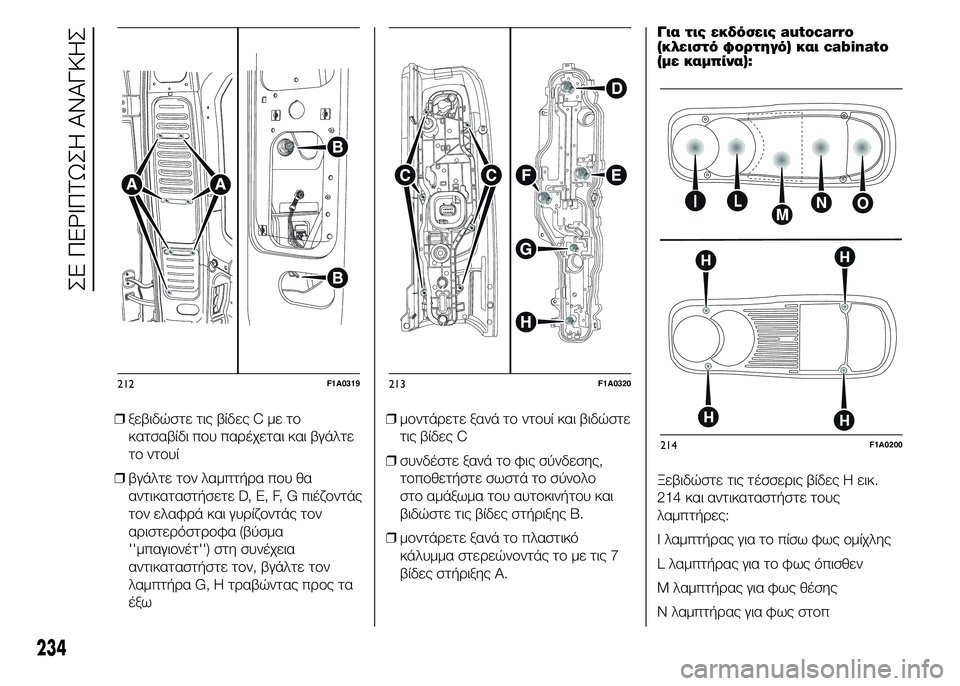

βίδες στήριξης Α.Για τις εκδόσεις autocarro
(κλειστό φορτηγό) και cabinato
(με καμπίνα):
Ξεβιδώστε τις τέσσερις βίδες H εικ.
214 και αντικαταστήστε τους
λαμπτήρες:
I λαμπτήρας για το πίσω φως ομίχλης
L λαμπτήρας για το φως όπισθεν
Μ λαμπτήρας για φως θέσης
Ν λαμπτήρας για φως στοπ
212F1A0319213F1A0320
214F1A0200
234
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

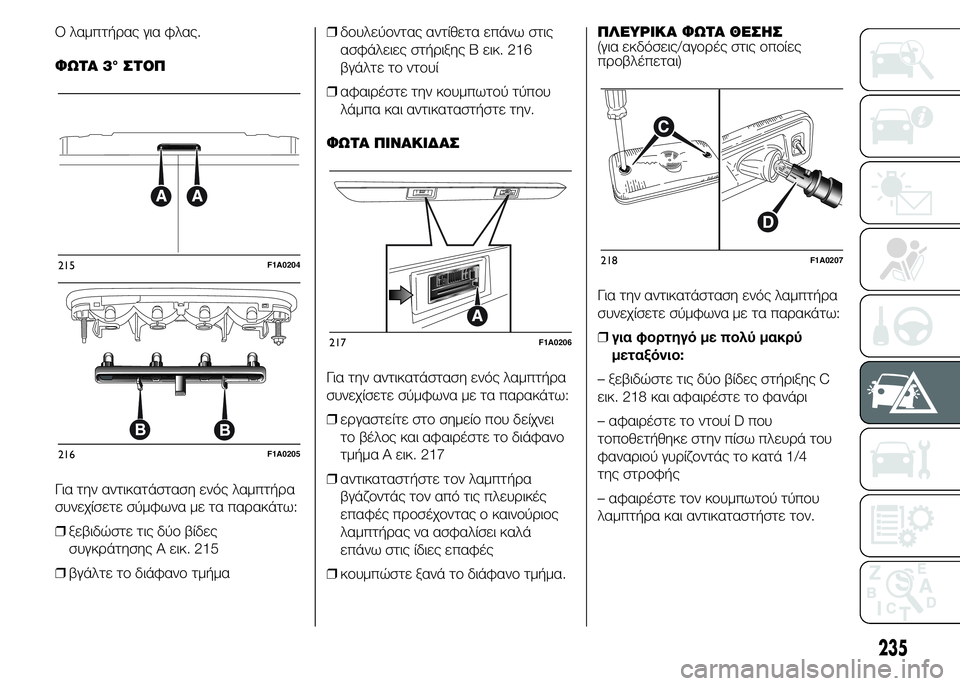

Ο λαμπτήρας για φλας.
ΦΩΤΑ 3° ΣΤΟΠ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒ξεβιδώστε τις δύο βίδες
συγκράτησης A εικ. 215
❒βγάλτε το διάφανο τμήμα❒δουλεύοντας αντίθετα επάνω στις
ασφάλειες στήριξης B εικ. 216
βγάλτε το ντουί
❒αφαιρέστε την κουμπωτού τύπου
λάμπα και αντικαταστήστε την.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒εργαστείτε στο σημείο που δείχνει
το βέλος και αφαιρέστε το διάφανο
τμήμα A εικ. 217
❒αντικαταστήστε τον λαμπτήρα
βγάζοντάς τον από τις πλευρικές
επαφές προσέχοντας ο καινούριος
λαμπτήρας να ασφαλίσει καλά
επάνω στις ίδιες επαφές
❒κουμπώστε ξανά το διάφανο τμήμα.ΠΛΕΥΡΙΚΑ ΦΩΤΑ ΘΕΣΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωνα με τα παρακάτω:
❒για φορτηγό με πολύ μακρύ
μεταξόνιο:
– ξεβιδώστε τις δύο βίδες στήριξης C
εικ. 218 και αφαιρέστε το φανάρι
– αφαιρέστε το ντουί D που
τοποθετήθηκε στην πίσω πλευρά του
φαναριού γυρίζοντάς το κατά 1/4
της στροφής
– αφαιρέστε τον κουμπωτού τύπου
λαμπτήρα και αντικαταστήστε τον.
215F1A0204
216F1A0205
217F1A0206
218F1A0207
235

– αφαιρέστε τον κουμπωτού τύπου
λαμπτήρα και αντικαταστήστε τον.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την ισχύ
του, συμβουλευθείτε το
“Αντικατάσταση ενός λαμπτήρα”.
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους
λαμπτήρες, προχωρήστε ως εξής:
❒εργαστείτε στο σημείο που δείχνει το
βέλος και αφαιρέστε την
πλαφονιέρα Α εικ. 219
❒ανοίξτε το προστατευτικό καπάκι B
εικ. 220
❒αντικαταστήστε τους λαμπτήρες C
εικ. 220 βγάζοντάς τους από τις
πλευρικές επαφές προσέχοντας οι
καινούριοι λαμπτήρες να ασφαλίσουν
καλά επάνω στις ίδιες επαφές
❒κλείστε το καπάκι B εικ. 220 και
στερεώστε την πλαφονιέρα A εικ.
219 στην αντίστοιχη θέση.
ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
Για να αντικαταστήσετε τους
λαμπτήρες, προχωρήστε ως εξής:
❒από τα σημεία που δείχνουν τα βέλη,
αφαιρέστε την πλαφονιέρα D εικ.
221❒ανοίξτε το προστατευτικό καπάκι E
εικ. 222
❒αντικαταστήστε τον λαμπτήρα F εικ.
222 βγάζοντάς τον από τις πλευρικές
επαφές προσέχοντας ο καινούριος
λαμπτήρας να ασφαλίσει καλά
επάνω στις ίδιες επαφές
❒κλείστε το προστατευτικό καπάκι E
εικ. 222 και βάλτε την πλαφονιέρα
D εικ. 221 στην αντίστοιχη βάση
και βεβαιωθείτε ότι έχει ασφαλίσει.
219F1A0208
220F1A0209
236
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

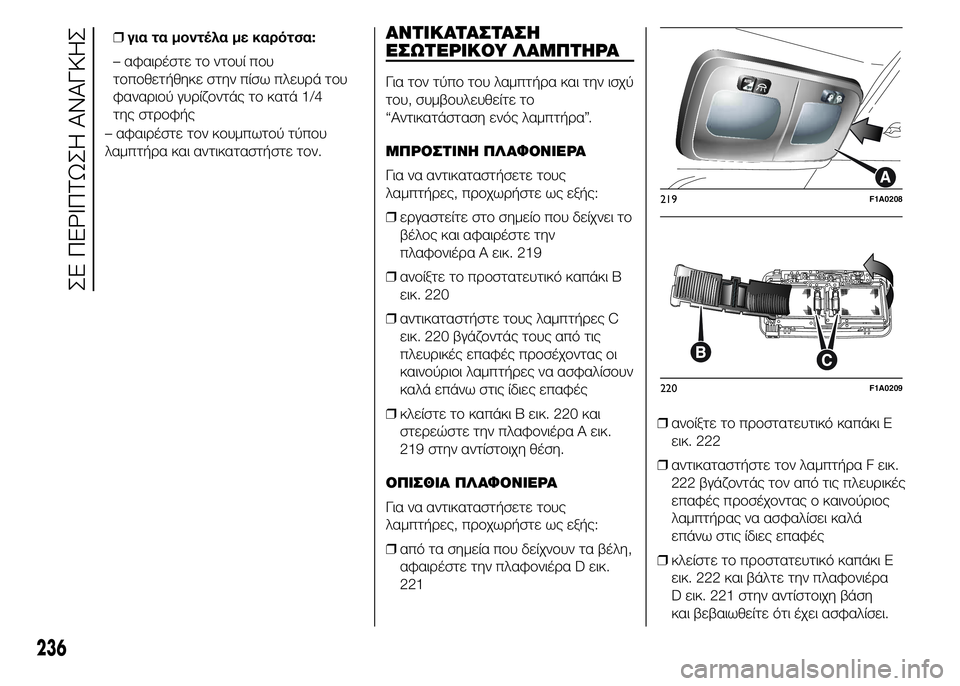

❒για τα μοντέλα με καρότσα:
– αφαιρέστε το ντουί που
τοποθετήθηκε στην πίσω πλευρά του
φαναριού γυρίζοντάς το κατά 1/4
της στροφής
