FIAT DUCATO BASE CAMPER 2015 Instructieboek (in Dutch)

AVerffabrikant
BKleurnaam.
CFiat kleurcode.
DKleurcode voor overspuiten en
bijwerken.MOTORCODE
De motorcode is op het cilinderblok
ingeslagen en vermeldt het model en
het chassisnummer.
257

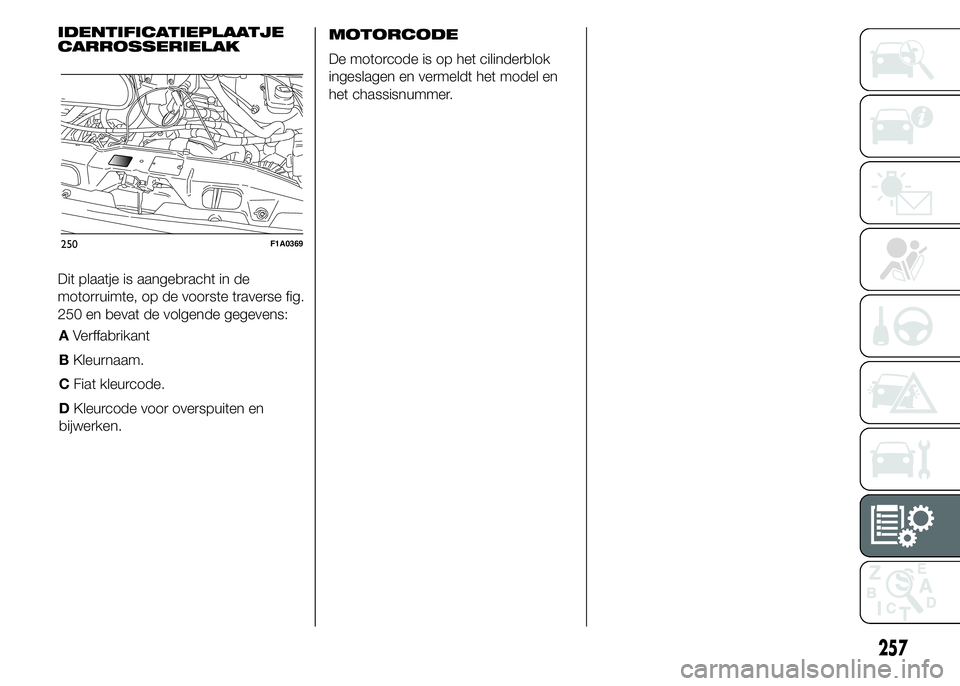

IDENTIFICATIEPLAATJE
CARROSSERIELAK
Dit plaatje is aangebracht in de
motorruimte, op de voorste traverse fig.
250 en bevat de volgende gegevens:
250F1A0369

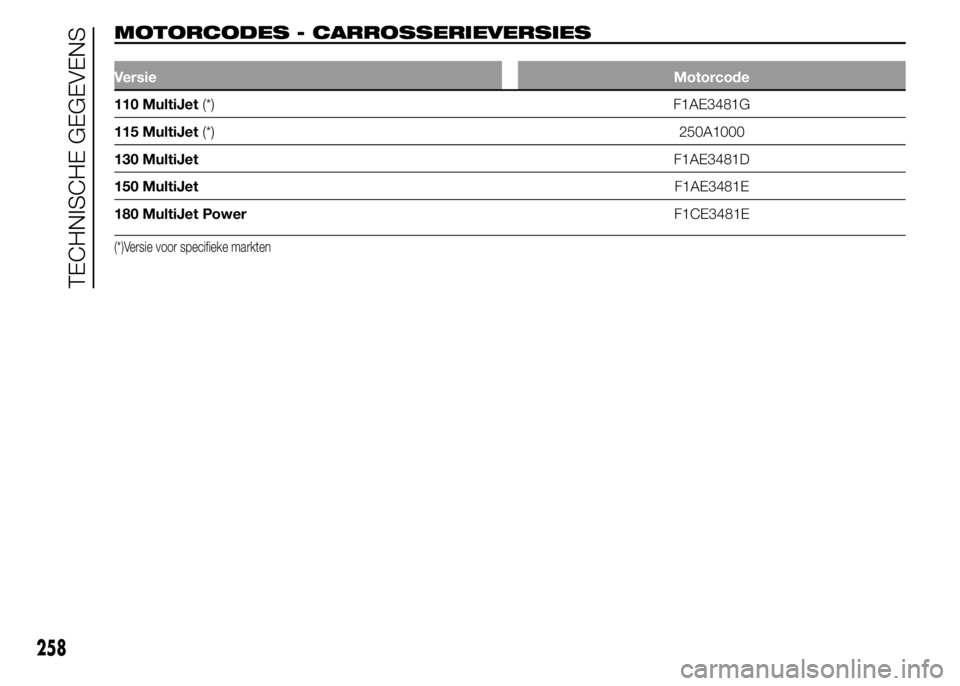

MOTORCODES - CARROSSERIEVERSIES.
VersieMotorcode
110 MultiJet(*) F1AE3481G
115 MultiJet(*)250A1000
130 MultiJetF1AE3481D
150 MultiJetF1AE3481E
180 MultiJet PowerF1CE3481E
(*)Versie voor specifieke markten
258
TECHNISCHE GEGEVENS

PPanorama
RCombi 6/9 zitplaatsen
259

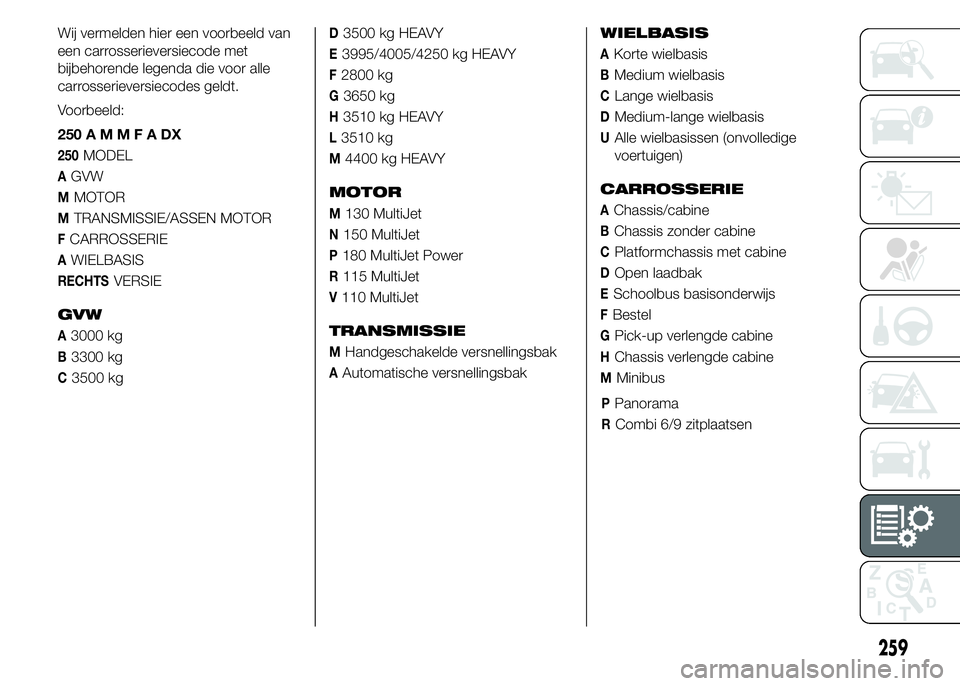

Wij vermelden hier een voorbeeld van
een carrosserieversiecode met
bijbehorende legenda die voor alle
carrosserieversiecodes geldt.
Voorbeeld:
250AMMFADX
250MODEL
AGVW
MMOTOR
MTRANSMISSIE/ASSEN MOTOR
FCARROSSERIE
AWIELBASIS
RECHTSVERSIE
GVW
A3000 kg
B3300 kg
C3500 kg
D3500 kg HEAVY
E3995/4005/4250 kg HEAVY
F2800 kg
G3650 kg
H3510 kg HEAVY
L3510 kg
M4400 kg HEAVY
MOTOR
M130 MultiJet
N150 MultiJet
P180 MultiJet Power
R115 MultiJet
V110 MultiJet
TRANSMISSIE
MHandgeschakelde versnellingsbak
AAutomatische versnellingsbakWIELBASIS
AKorte wielbasis
BMedium wielbasis
CLange wielbasis
DMedium-lange wielbasis
UAlle wielbasissen (onvolledige
voertuigen)
CARROSSERIE
AChassis/cabine
BChassis zonder cabine
CPlatformchassis met cabine
DOpen laadbak
ESchoolbus basisonderwijs
FBestel
GPick-up verlengde cabine
HChassis verlengde cabine
MMinibus

MOTOR

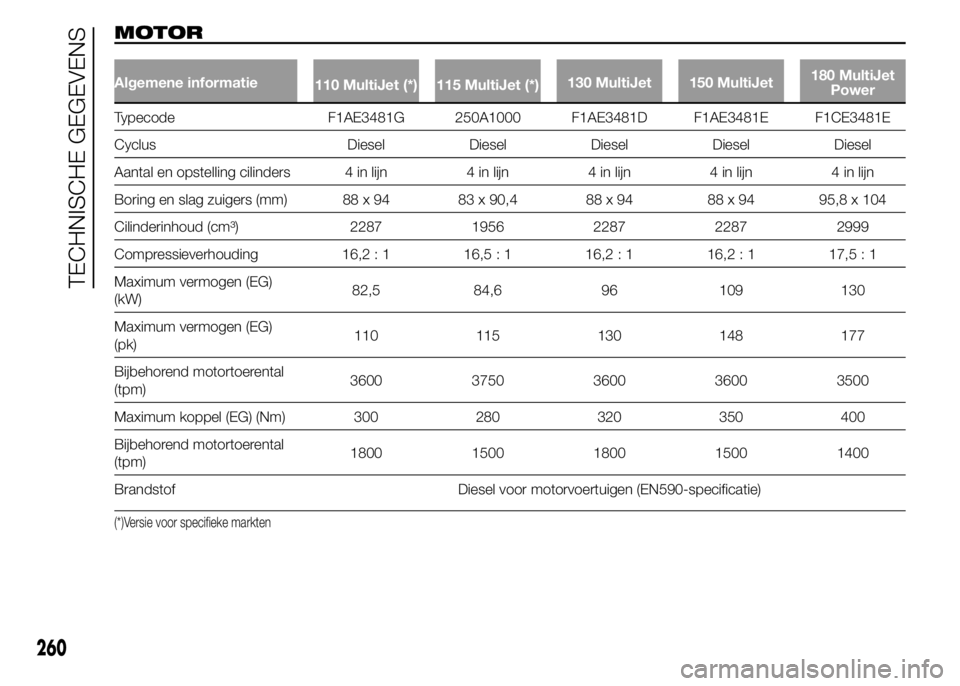

Algemene informatie
110 MultiJet (*) 115 MultiJet (*)130 MultiJet 150 MultiJet180 MultiJet
Power
Typecode F1AE3481G 250A1000 F1AE3481D F1AE3481E F1CE3481E
Cyclus Diesel Diesel Diesel Diesel Diesel
Aantal en opstelling cilinders 4 in lijn 4 in lijn 4 in lijn 4 in lijn 4 in lijn
Boring en slag zuigers (mm) 88 x 94 83 x 90,4 88 x 94 88 x 94 95,8 x 104
Cilinderinhoud (cm³) 2287 1956 2287 2287 2999
Compressieverhouding 16,2 : 1 16,5 : 1 16,2 : 1 16,2 : 1 17,5 : 1
Maximum vermogen (EG)
(kW)82,5 84,6 96 109 130
Maximum vermogen (EG)
(pk)110 115 130 148 177
Bijbehorend motortoerental
(tpm)3600 3750 3600 3600 3500
Maximum koppel (EG) (Nm) 300 280 320 350 400
Bijbehorend motortoerental
(tpm)1800 1500 1800 1500 1400
Brandstof Diesel voor motorvoertuigen (EN590-specificatie)
(*)Versie voor specifieke markten
260
TECHNISCHE GEGEVENS

BRANDSTOFTOEVOER
Versies Brandstoftoevoer
Alle Common Rail directe inspuiting
200)
BELANGRIJK
200) Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn uitgevoerd en waarbij geen
rekening wordt gehouden met de technische specificaties, kunnen storingen in de werking en zelfs brand tot gevolg
hebben.
261

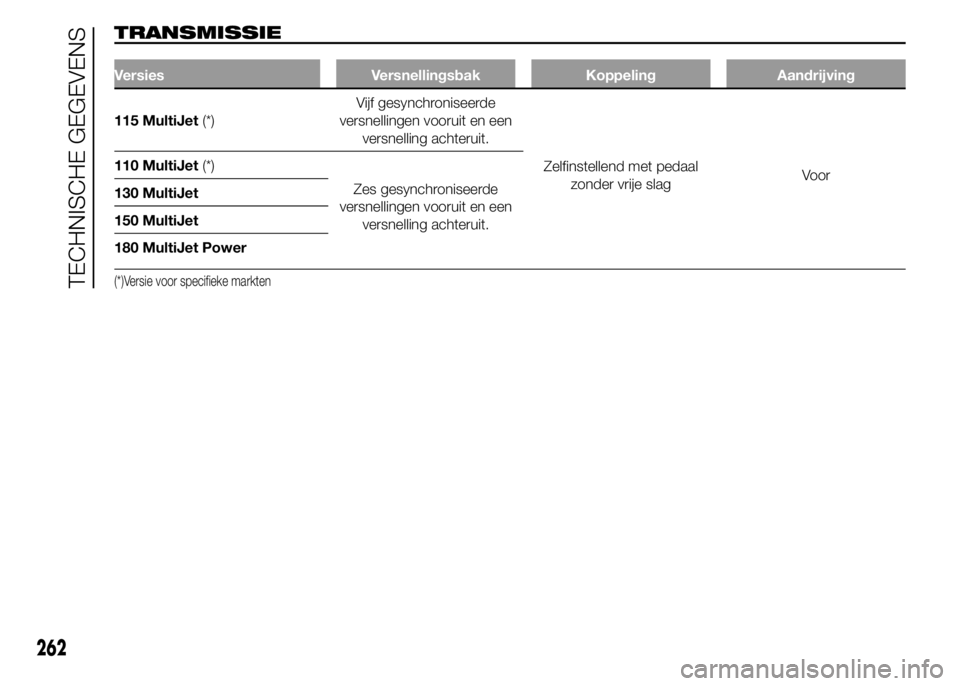

TRANSMISSIE
Versies Versnellingsbak Koppeling Aandrijving
115 MultiJet(*)Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.
Zelfinstellend met pedaal
zonder vrije slagVoor 110 MultiJet(*)
Zes gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit. 130 MultiJet
150 MultiJet
180 MultiJet Power
(*)Versie voor specifieke markten
262
TECHNISCHE GEGEVENS

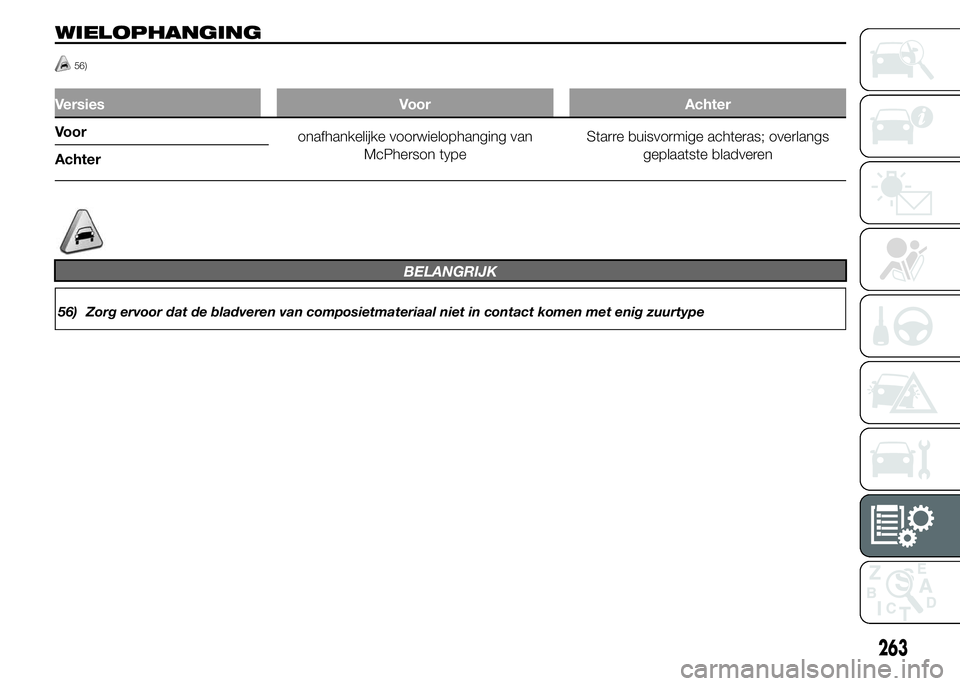

WIELOPHANGING
56)
Versies Voor Achter
Voor
onafhankelijke voorwielophanging van
McPherson typeStarre buisvormige achteras; overlangs
geplaatste bladveren
Achter
BELANGRIJK
56) Zorg ervoor dat de bladveren van composietmateriaal niet in contact komen met enig zuurtype
263

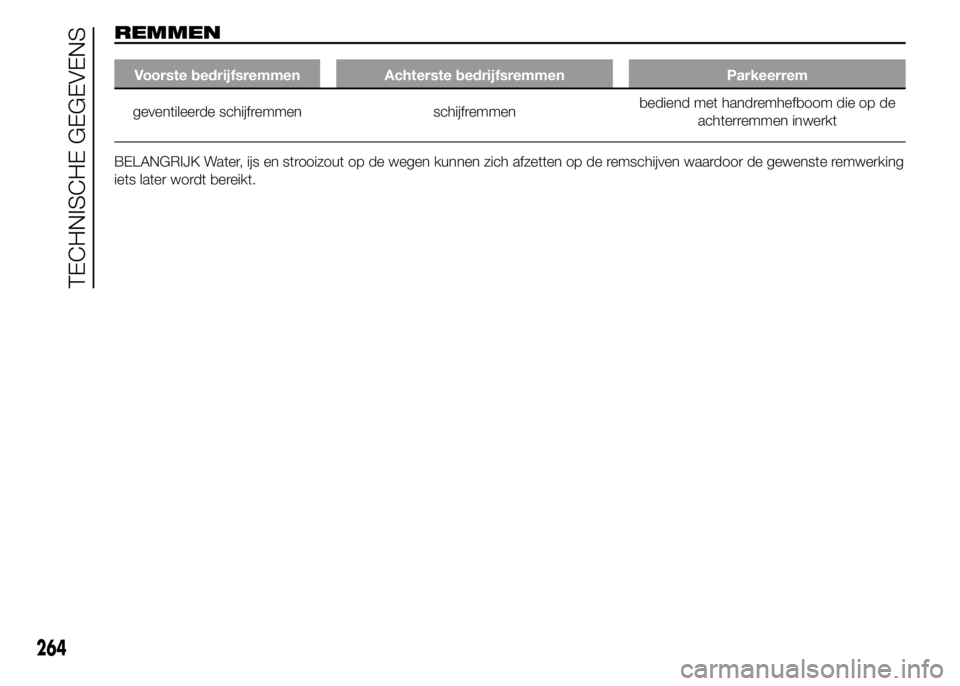

REMMEN
Voorste bedrijfsremmen Achterste bedrijfsremmen Parkeerrem
geventileerde schijfremmen schijfremmenbediend met handremhefboom die op de
achterremmen inwerkt
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de gewenste remwerking
iets later wordt bereikt.
264
TECHNISCHE GEGEVENS

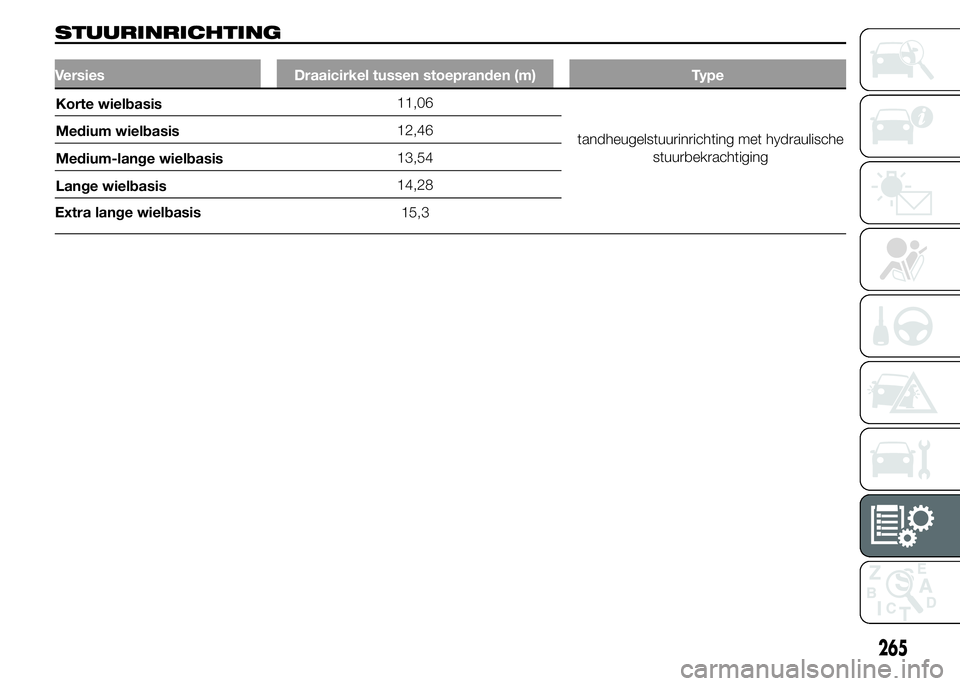

STUURINRICHTING
Versies Draaicirkel tussen stoepranden (m) Type
11,06
12,46
13,54
14,28
Extra lange wielbasis15,3
265
tandheugelstuurinrichting met hydraulische
stuurbekrachtiging Korte wielbasis
Medium wielbasis
Medium-lange wielbasis
Lange wielbasis

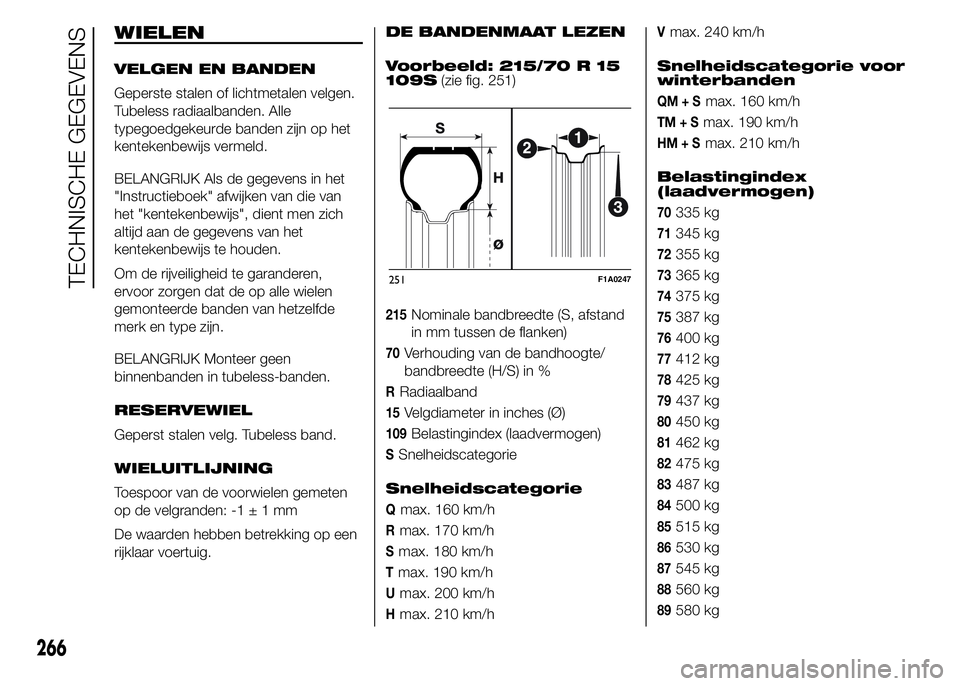

WIELEN
VELGEN EN BANDEN
Geperste stalen of lichtmetalen velgen.
Tubeless radiaalbanden. Alle
typegoedgekeurde banden zijn op het
kentekenbewijs vermeld.
BELANGRIJK Als de gegevens in het
"Instructieboek" afwijken van die van
het "kentekenbewijs", dient men zich
altijd aan de gegevens van het
kentekenbewijs te houden.
Om de rijveiligheid te garanderen,
ervoor zorgen dat de op alle wielen
gemonteerde banden van hetzelfde
merk en type zijn.
BELANGRIJK Monteer geen
binnenbanden in tubeless-banden.
RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor van de voorwielen gemeten
op de velgranden: -1±1mm
De waarden hebben betrekking op een
rijklaar voertuig.DE BANDENMAAT LEZEN
Voorbeeld: 215/70 R 15
109S(zie fig. 251)
215Nominale bandbreedte (S, afstand
in mm tussen de flanken)
70Verhouding van de bandhoogte/
bandbreedte (H/S) in %
RRadiaalband
15Velgdiameter in inches (Ø)
109Belastingindex (laadvermogen)
SSnelheidscategorie
Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/h
Snelheidscategorie voor
winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingindex
(laadvermogen)
70335 kg
71345 kg
72355 kg
73365 kg
74375 kg
75387 kg
76400 kg
77412 kg
78425 kg
79437 kg
80450 kg
81462 kg
82475 kg
83487 kg
84500 kg
85515 kg
86530 kg
87545 kg
88560 kg
89580 kg
251F1A0247
266
TECHNISCHE GEGEVENS
